UnderFlow — 现代流程图编辑器

充值内卷2026-06-21 8:09

一、软件简介

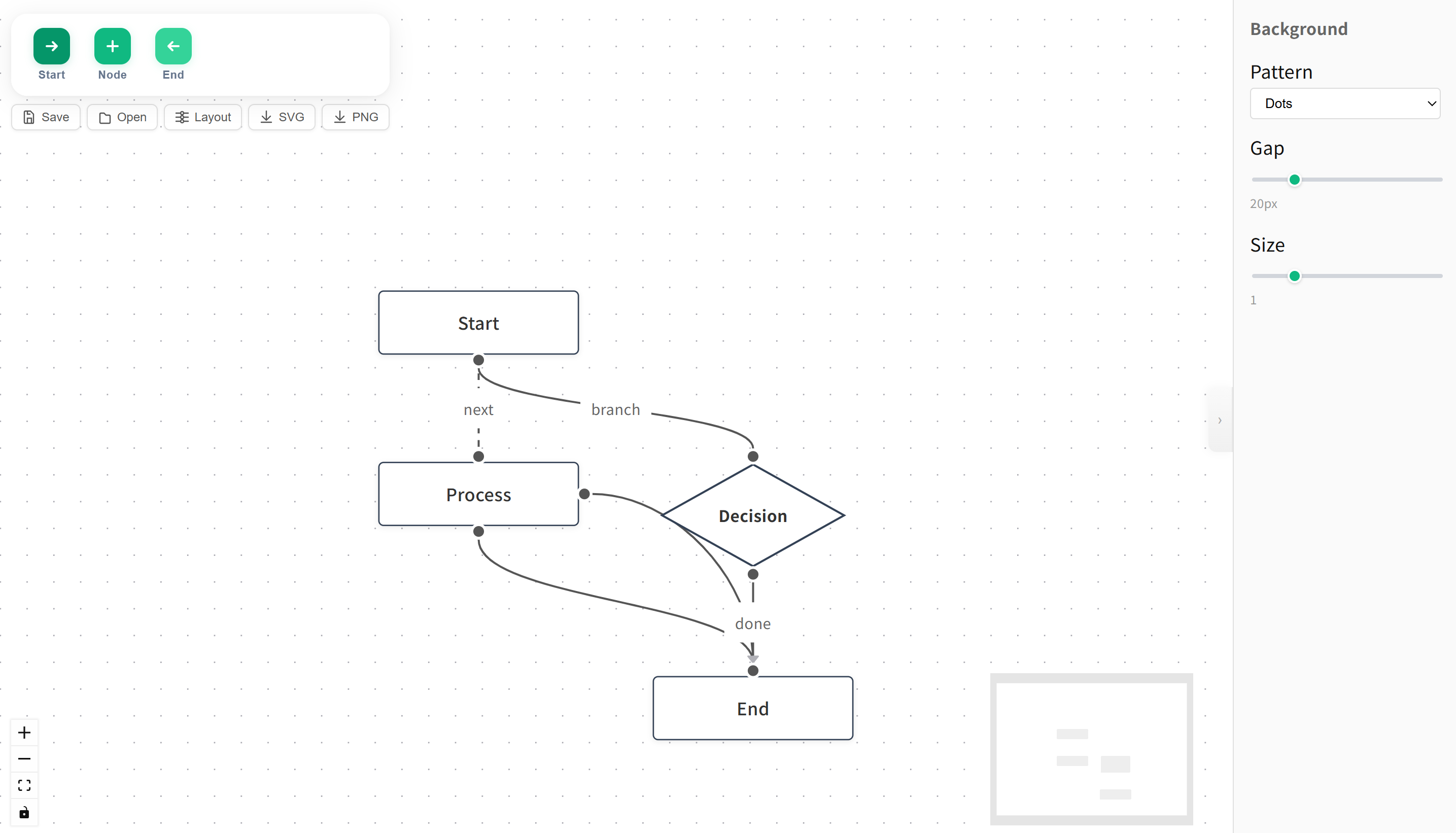

UnderFlow 是一款基于 Tauri 2 + React 19 构建的轻量级桌面流程图编辑器。它提供直观的拖拽式操作界面，支持多种节点类型、UML 类图连线、自动布局、颜色定制和多格式导出，适用于快速绘制流程图、架构图、UML 类图、工作流图等可视化文档。

核心理念： 用最少的操作步骤，画出最专业的流程图。

二、技术架构

复制代码
┌─────────────────────────────────────────────────┐
│                  UnderFlow                       │
├──────────────────────┬──────────────────────────┤
│     Frontend (Web)   │     Backend (Rust)        │
├──────────────────────┼──────────────────────────┤
│  React 19            │  Tauri 2                  │
│  @xyflow/react 12    │  rfd (原生文件对话框)       │
│  ELK.js (自动布局)    │  serde_json               │
│  html-to-image       │  std::fs (文件读写)        │
│  Vite 8              │                           │
│  TypeScript 6        │                           │
├──────────────────────┴──────────────────────────┤
│              Tauri IPC (invoke)                  │
└─────────────────────────────────────────────────┘

前端层

技术 用途
React 19 UI 框架，函数组件 + Hooks
@xyflow/react 12 流程图核心引擎，提供节点/连线/画布/交互
ELK.js 基于 Eclipse Layout Kernel 的自动布局算法
html-to-image DOM 转 SVG/PNG 导出
Vite 8 开发服务器与构建打包
TypeScript 6 类型安全

后端层 (Rust)

模块 功能
tauri 2 桌面应用框架，窗口管理，IPC 通信
rfd 0.15 跨平台原生文件对话框（打开/保存）
std::fs 文件系统读写

IPC 通信

前端通过 invoke() 调用 Rust 命令：

命令 说明
save_flowchart 保存流程图数据到 .uflow 文件
load_flowchart 从 .uflow 文件加载流程图数据
save_file_dialog 弹出保存文件对话框（.uflow）
open_file_dialog 弹出打开文件对话框（.uflow）
save_image_dialog 弹出图片保存对话框
save_binary_file 保存二进制数据（PNG）
save_text_file 保存文本数据（SVG）

三、功能详解

3.1 节点类型

类型 形状 描述
Input 圆角矩形 流程起点
Process 矩形 通用处理步骤
Condition 菱形 条件判断，支持 Yes/No 分支
Output 圆角矩形 流程终点

3.2 颜色系统

每种节点支持三类颜色模式：

  • 空心（Hollow）：仅设置边框颜色，背景透明
  • 实心（Solid）：同时设置填充色和边框色
  • 自定义：通过色盘选择任意颜色

预设颜色：浅灰、玫瑰、珊瑚、琥珀、翠绿、青色、蓝色、紫色、粉色，以及默认黑边框。

3.3 边框样式

  • Solid（实线）
  • Dashed（虚线）

3.4 连线与箭头

UnderFlow 支持标准 UML 类图连线类型：

箭头类型 UML 含义 视觉
None 无箭头 ---
Open Arrow 关联（Association） 开放箭头 >
Filled Arrow 导航关联（Navigable） 实心箭头 ▶
Hollow Triangle 泛化/继承（Generalization） 空心三角 ▷
Hollow Diamond 聚合（Aggregation） 空心菱形 ◇
Filled Diamond 组合（Composition） 实心菱形 ◆
Hollow Diamond + Arrow 聚合 + 关联 源端 ◇，目标端 >
Filled Diamond + Arrow 组合 + 关联 源端 ◆，目标端 >

连线线型支持：

  • Solid（实线）
  • Dashed（虚线）
  • Dotted（点线）

其他连线特性：

  • Bezier 曲线连线
  • 双击编辑连线标签
  • 拖拽重连（Reconnect）

3.5 自动布局

基于 ELK.js 的分层布局算法：

  • 算法：Layered（分层）
  • 方向：自上而下
  • 自动计算节点间距和层级间距
  • 一键布局，自动适配视图

3.6 导出

格式 方式 说明
SVG 矢量导出 无损缩放，适合文档嵌入
PNG 位图导出 3x 像素密度，高清输出

导出时自动隐藏工具栏、缩略图、控件，仅保留画布内容（节点 + 连线 + 背景）。

3.7 背景设置

模式 说明
Dots 圆点网格
Lines 线条网格
Cross 十字网格
None 无背景

支持自定义间距（10-60px）和大小（0.5-3）。

3.8 文件管理

  • 文件格式 ：.uflow（JSON 格式）
  • 保存（Ctrl+S）：保存到当前文件，未保存过则弹出对话框
  • 另存为（Ctrl+Shift+S）：弹出对话框保存到新位置，保存后切换到新文件
  • 打开：从 .uflow 文件加载流程图
  • 自动保存：每 60 秒自动保存（需已保存过至少一次）
  • 窗口标题 ：显示文件名和保存状态
    • 未保存：未命名 (未保存) - UnderFlow
    • 已保存：文件名 (已保存 HH:MM:SS) - UnderFlow

3.9 键盘快捷键

快捷键 功能
Ctrl+S 保存
Ctrl+Shift+S 另存为
Delete 删除选中元素

四、.uflow 文件格式

UnderFlow 使用 .uflow 作为原生文件扩展名，文件内容为 JSON 格式：

json 复制代码
{
  "nodes": [
    {
      "id": "1",
      "type": "input",
      "data": {
        "label": "Start",
        "color": "",
        "borderColor": "#334155",
        "borderStyle": "solid",
        "description": "Flow entry point"
      },
      "position": { "x": 250, "y": 5 }
    }
  ],
  "edges": [
    {
      "id": "e1-2",
      "source": "1",
      "target": "2",
      "type": "editable",
      "label": "next",
      "data": {
        "markerType": "open-arrow",
        "lineStyle": "solid"
      }
    }
  ]
}

节点数据字段

字段 类型 说明
label string 显示文本
color string 填充色（空 = 白色）
borderColor string 边框颜色
borderStyle "solid" | "dashed" 边框线型
description string 节点描述
condition string 条件表达式（仅条件节点）
yesLabel string Yes 分支标签（仅条件节点）
noLabel string No 分支标签（仅条件节点）

连线数据字段

字段 类型 说明
markerType string 箭头类型（见 3.4 节）
lineStyle "solid" | "dashed" | "dotted" 线型

五、AI MCP：PlantUML ↔ UnderFlow 互转

UnderFlow 支持与 PlantUML 双向数据转换，AI 可通过 MCP 或直接集成实现：

  • 在 UnderFlow 中设计 → 序列化为 PlantUML 用于文档
  • 解析 PlantUML → 导入 UnderFlow 进行可视化编辑

节点类型映射

PlantUML UnderFlow
start / stop input / output
:activity; default
if (...) then condition
class Foo default
interface IFoo default（带 stereotype）
abstract Foo default（带 stereotype）

连线映射

PlantUML UnderFlow markerType lineStyle
--> open-arrow solid
-- none solid
..> open-arrow dashed
`-- >` hollow-triangle
`.. >` hollow-triangle
o-- hollow-diamond-arrow solid
*-- filled-diamond-arrow solid

标签映射

  • PlantUML 边标签 A --> B : uses → edge.label = "uses"
  • PlantUML stereotype <<interface>> → node.data.description
  • PlantUML 条件 if (value > 10?) → node.data.condition

示例：PlantUML → UnderFlow

plantuml 复制代码
@startuml
class Animal {
  + name: string
  + speak(): void
}
class Dog {
  + breed: string
}
interface Speakable {
  + speak(): void
}
Animal <|-- Dog
Animal ..|> Speakable
Dog "1" o-- "many" Toy
@enduml

转换为 UnderFlow JSON：

json 复制代码
{
  "nodes": [
    { "id": "1", "type": "default", "data": { "label": "Animal", "description": "+ name: string\n+ speak(): void" } },
    { "id": "2", "type": "default", "data": { "label": "Dog", "description": "+ breed: string" } },
    { "id": "3", "type": "default", "data": { "label": "Speakable", "description": "<<interface>>\n+ speak(): void" } },
    { "id": "4", "type": "default", "data": { "label": "Toy" } }
  ],
  "edges": [
    { "id": "e1-2", "source": "1", "target": "2", "type": "editable", "data": { "markerType": "hollow-triangle", "lineStyle": "solid" } },
    { "id": "e1-3", "source": "1", "target": "3", "type": "editable", "data": { "markerType": "hollow-triangle", "lineStyle": "dashed" } },
    { "id": "e2-4", "source": "2", "target": "4", "type": "editable", "label": "1..many", "data": { "markerType": "hollow-diamond-arrow", "lineStyle": "solid" } }
  ]
}

示例：UnderFlow → PlantUML

json 复制代码
{
  "nodes": [
    { "id": "1", "type": "input", "data": { "label": "Start" } },
    { "id": "2", "type": "default", "data": { "label": "Process" } },
    { "id": "3", "type": "condition", "data": { "label": "Valid?", "condition": "data.isValid" } },
    { "id": "4", "type": "output", "data": { "label": "Done" } }
  ],
  "edges": [
    { "id": "e1-2", "source": "1", "target": "2", "data": { "markerType": "open-arrow", "lineStyle": "solid" } },
    { "id": "e2-3", "source": "2", "target": "3", "data": { "markerType": "open-arrow", "lineStyle": "solid" } },
    { "id": "e3-4", "source": "3", "target": "4", "label": "Yes", "data": { "markerType": "open-arrow", "lineStyle": "solid" } }
  ]
}

转换为 PlantUML：

plantuml 复制代码
@startuml
start
:Process;
if (data.isValid?) then (Yes)
  -> Done;
  stop
endif
@enduml

六、适用场景

6.1 软件开发

  • 业务流程梳理
  • API 调用链路图
  • 微服务架构图
  • UML 类图设计
  • CI/CD 流水线设计

6.2 产品设计

  • 用户操作流程
  • 功能模块关系图
  • 信息架构图

6.3 教育培训

  • 算法流程演示
  • 知识结构图
  • 课程大纲可视化

6.4 项目管理

  • 项目进度流程
  • 审批流程设计
  • 组织架构图

七、与同类工具对比

特性 UnderFlow Draw.io Lucidchart Mermaid
部署方式 桌面应用 Web/桌面 Web 代码生成
开源 MIT Apache 2.0 否 MIT
离线使用 ✅ 完全离线 ✅ 可离线 ❌ 需联网 ✅
自动布局 ✅ ELK.js ❌ ❌ ❌
UML 连线 ✅ 8 种箭头 ✅ ✅ ✅
原生文件对话框 ✅ ❌ ❌ N/A
导出 SVG ✅ ✅ ✅ ✅
导出 PNG ✅ ✅ ✅ ❌
自动保存 ✅ 60s ✅ ✅ N/A
PlantUML 互转 ✅ ❌ ❌ ✅
内联编辑 ✅ 双击编辑 ✅ ✅ ❌
启动速度 < 1s 2-3s 5s+ N/A
安装包大小 ~5MB ~150MB N/A 0
内存占用 ~30MB ~200MB ~100MB N/A

UnderFlow 的优势

  1. 极致轻量：安装包约 5MB，运行内存约 30MB，启动秒开
  2. 完全离线：无需网络，数据不上传，隐私安全
  3. 原生体验：系统文件对话框，与操作系统深度集成
  4. 一键布局：ELK 自动布局算法，告别手动排列
  5. UML 标准连线：支持关联、泛化、聚合、组合等标准箭头
  6. AI 友好：.uflow JSON 格式 + PlantUML 互转规则，便于 AI MCP 集成
  7. MIT 开源：可自由使用、修改和分发

UnderFlow 的不足

  1. 目前仅支持 Windows，macOS/Linux 待适配
  2. 不支持多人协作编辑
  3. 不支持云端存储
  4. 节点类型相对有限

八、快速开始

环境要求

  • Node.js >= 18
  • pnpm
  • Rust (rustup)
  • Tauri 系统依赖

开发

bash 复制代码
cd src/front
pnpm install
pnpm tauri:dev

构建

bash 复制代码
cd src/front
pnpm tauri:build

产物位于 src/front/src-tauri/target/release/bundle/。

九、项目结构

复制代码
UnderFlow/
├── src/
│   ├── front/                          # 前端
│   │   ├── src/
│   │   │   ├── components/
│   │   │   │   └── FlowchartApp/
│   │   │   │       └── index.tsx       # 核心组件
│   │   │   ├── lib/
│   │   │   │   └── tauri.ts            # Tauri IPC 封装
│   │   │   ├── App.tsx
│   │   │   └── main.tsx
│   │   ├── package.json
│   │   └── vite.config.ts
│   └── tauri/                          # 后端
│       ├── src/
│       │   └── main.rs                 # Rust 命令
│       ├── icons/                      # 应用图标
│       ├── tauri.conf.json
│       └── Cargo.toml
├── docs/
│   └── introduction.md
├── README.md
└── createspace-DESIGN.md

十、许可证

MIT License. 自由使用、修改和分发。

传送门

https://download.csdn.net/download/masonwu21/93002543

https://gitee.com/masonwu21/under-flow
