前言
在音频工程中，相位反转（Phase Invert） 是一个看似简单却极为实用的操作------将波形中每个采样点的极性翻转（正变负，负变正）。它在以下场景中不可或缺：
- 检测扬声器接线是否反相（正负极接反）
- 消除因相位抵消导致的低频消失
- 音频工程中的相位校准
本文介绍如何在项目中，基于纯 PCM 操作实现音频相位反转功能，支持 8/16/32-bit 位深和任意声道数，并通过 Qt/QML 全栈集成提供前后波形对比和播放试听。

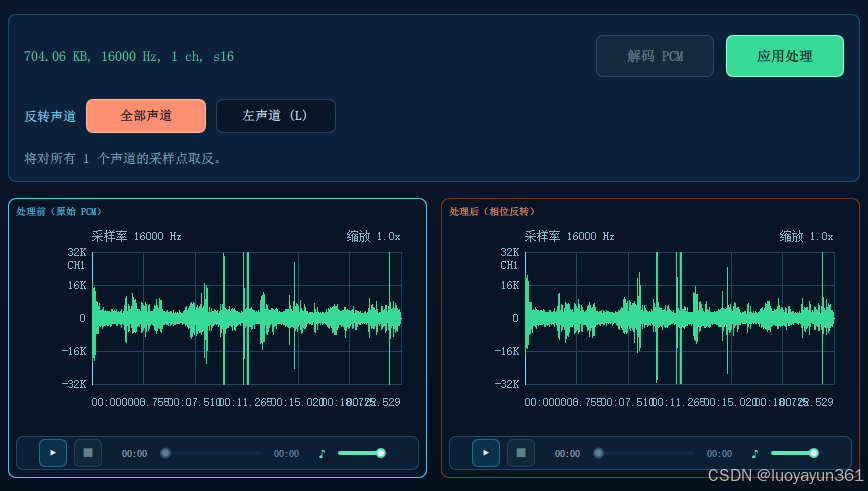

效果图
1. 功能设计
相位反转的数学本质非常简单：对每个采样值取反（乘以 -1）。
原始波形: +1 -2 +3 -4 +5
反转波形: -1 +2 -3 +4 -5但在实现时需要注意几个工程细节：
| 位深 | 数据类型 | 中心值 | 溢出风险 |
|---|---|---|---|
| 8-bit | unsigned | 128 | -(0) = 0，但 -0 在 unsigned 下需要特殊处理 |
| 16-bit | signed | 0 | -(-32768) = 32768 超出 int16 范围 |
| 32-bit | signed | 0 | -INT32_MIN 超出 int32 范围 |
此外还需支持声道选择：可以只反转左声道、右声道，或者同时反转所有声道。
2. C++ 核心实现
2.1 方法声明
cpp
// audiotoolprocessor.h
// 音频相位反转：翻转指定声道（或全部声道）的 PCM 波形极性。
// targetChannel: 要反转的声道索引（0=左声道，1=右声道，...），-1 表示反转所有声道。
bool invertPhasePcm(const QByteArray &inputPcm,
const QVariantMap &inputInfo,
int targetChannel,
QByteArray *outputPcm,
QVariantMap *outputInfo,
QVariantMap *invertInfo,
QString *errorText) const;2.2 核心算法
实现的核心逻辑位于 audiotoolprocessor.cpp，采用 in-place 修改副本 的方式：先拷贝输入 PCM 数据，然后遍历每一帧的每一个目标声道采样点，执行取反操作。
cpp
// audiotoolprocessor.cpp - invertPhasePcm 核心实现
const qint64 frameCount = inputPcm.size() / frameSize;
QByteArray processed = inputPcm; // 拷贝一份，不修改原始数据
qint64 invertedSamples = 0;
for (qint64 f = 0; f < frameCount; ++f) {
char *frameBase = processed.data() + f * frameSize;
// 计算需要反转的声道范围
const int chStart = (targetChannel == -1) ? 0 : targetChannel;
const int chEnd = (targetChannel == -1) ? channels : (targetChannel + 1);
for (int ch = chStart; ch < chEnd; ++ch) {
char *sample = frameBase + ch * sampleSpec.bytesPerSample;
if (sampleSpec.bitsPerSample == 8) {
// 8-bit unsigned PCM：中心值是 128，取反即 256 - value
const int v = static_cast<int>(static_cast<unsigned char>(sample[0]));
const int inv = 256 - v;
sample[0] = static_cast<char>(qBound(0, inv, 255));
} else if (sampleSpec.bitsPerSample == 16) {
const qint16 v = readSample16(sample);
// -(-32768) = 32768 超过 s16 范围，特殊处理
const qint16 inv = (v == -32768) ? 32767 : static_cast<qint16>(-v);
writeSample16(sample, inv);
} else if (sampleSpec.bitsPerSample == 32) {
const qint32 v = readSample32(sample);
const qint32 inv = (v == std::numeric_limits<qint32>::min())
? std::numeric_limits<qint32>::max()
: -v;
writeSample32(sample, inv);
}
++invertedSamples;
}
}关键设计点：
-
8-bit unsigned 的特殊处理 ：8-bit PCM 是 unsigned（0~255），中心值为 128，不能简单取负号。正确做法是
256 - value，这样 128（静音）保持不变，0→256(clamp to 255)，255→1。 -
16/32-bit signed 的最小值溢出：整数补码表示中，最小值的绝对值比最大值大 1（例如 int16 的 -32768 没有对应的 +32768），需要 clamp 到最大值。
-
声道范围计算 ：
targetChannel == -1时遍历所有声道，否则只处理指定的单个声道。
3. MediaAnalyzer 门面层
MediaAnalyzer 作为 QML 和 C++ 之间的桥梁，负责状态管理和方法暴露。
3.1 导出方法
cpp
// mediaanalyzer.cpp - 导出相位反转 WAV
bool MediaAnalyzer::exportPhaseInvertWav(int targetChannel, const QString &filePath)
{
if (m_pcmData.isEmpty()) {
setStatus(QStringLiteral("请先解码 PCM"));
return false;
}
// ... 路径规范化 ...
QString errorText;
QByteArray processedPcm;
QVariantMap pcmInfo, invertInfo;
const QVariantMap currentPcmInfo = m_mediaInfo.value(QStringLiteral("pcm")).toMap();
const bool processOk = m_toolProcessor.invertPhasePcm(
m_pcmData, currentPcmInfo, targetChannel,
&processedPcm, &pcmInfo, &invertInfo, &errorText);
bool ok = false;
if (processOk) {
ok = m_toolProcessor.savePcmAsWav(outputPath, processedPcm, pcmInfo, &errorText);
}
if (ok) {
invertInfo.insert(QStringLiteral("outputPath"), outputPath);
setPhaseInvertInfo(invertInfo);
// 将处理后的 PCM 存入预览属性，供 QML 波形控件播放试听
setPhaseInvertedPcm(processedPcm, pcmInfo);
setStatus(QStringLiteral("相位反转 WAV 导出完成：%1").arg(outputPath));
}
setBusy(false);
return ok;
}3.2 Q_PROPERTY 与信号
cpp
// mediaanalyzer.h
Q_PROPERTY(QVariantMap phaseInvertInfo READ phaseInvertInfo NOTIFY phaseInvertInfoChanged)
Q_PROPERTY(qint64 phaseInvertedPcmSize READ phaseInvertedPcmSize NOTIFY phaseInvertedPcmChanged)
Q_PROPERTY(QByteArray phaseInvertedPcmData READ phaseInvertedPcmData NOTIFY phaseInvertedPcmChanged)
Q_PROPERTY(QVariantMap phaseInvertedPcmInfo READ phaseInvertedPcmInfo NOTIFY phaseInvertedPcmChanged)
signals:
void phaseInvertInfoChanged();
void phaseInvertedPcmChanged();4. QML 界面实现
4.1 声道选择器
使用 Repeater 动态生成声道选择按钮，根据当前音频的声道数自动调整可选项：
qml
Repeater {
model: {
var items = [{ key: -1, label: "全部声道" }]
var ch = page.currentChannels
if (ch >= 1) items.push({ key: 0, label: "左声道 (L)" })
if (ch >= 2) items.push({ key: 1, label: "右声道 (R)" })
return items
}
delegate: Rectangle {
color: page.targetChannel === modelData.key ? page.accentColor : "#071526"
// ... 点击切换目标声道 ...
MouseArea {
anchors.fill: parent
onClicked: page.targetChannel = modelData.key
}
}
}4.2 前后波形对比
使用 WaveformPlayer 组件，左右并排展示处理前后的波形，每个组件自带播放控件可试听：
qml
GridLayout {
columns: width >= 820 ? 2 : 1
// 处理前：原始 PCM 波形
WaveformPlayer {
title: "处理前（原始 PCM）"
pcmData: mediaAnalyzer.pcmData
channels: appRoot.currentPcmValue("channels", 2)
accentColor: "#4cc9f0"
}
// 处理后：相位反转 PCM 波形
WaveformPlayer {
title: "处理后（相位反转）"
pcmData: mediaAnalyzer.phaseInvertedPcmData
channels: appRoot.currentPcmValue("channels", 2)
accentColor: page.accentColor
}
}4.3 处理触发
qml
ActionButton {
text: "应用处理"
accent: true
enabled: !mediaAnalyzer.busy && mediaAnalyzer.pcmSize > 0
onClicked: {
var path = mediaAnalyzer.defaultPhaseInvertWavPath()
mediaAnalyzer.exportPhaseInvertWav(page.targetChannel, path)
}
}5. 架构总结
┌──────────────┐ Q_INVOKABLE ┌──────────────┐ 调用 ┌────────────────────┐
│ PhaseInvert │ ───────────────> │ MediaAnalyzer│ ─────────> │ AudioToolProcessor │
│ Page.qml │ │ (门面层) │ │ invertPhasePcm() │
│ │ <─────────────── │ │ │ │
│ 波形+播放 │ Q_PROPERTY+信号 │ 状态+生命周期 │ │ 纯 PCM 操作 │
└──────────────┘ └──────────────┘ └────────────────────┘三层职责划分：
- UI 层（QML）：声道选择交互、波形可视化、播放试听
- 门面层（MediaAnalyzer）：状态管理（Q_PROPERTY）、文件 I/O（WAV 导出）、生命周期清理
- 核心层（AudioToolProcessor）：纯 PCM 数据处理，与 UI 和文件系统完全解耦
6. 工程经验
-
整数取反的溢出陷阱：补码表示的有符号整数，最小值取反会溢出。这不是理论问题，而是真实会遇到的 bug（例如 int16 的 -32768）。
-
unsigned vs signed PCM 的区别 ：8-bit PCM 是 unsigned（0~255，中心 128），不能直接用
-value取反，必须用center*2 - value的方式。 -
声道选择的灵活性：只反转单个声道可以观察立体声场的变化，全声道反转则用于相位校准。UI 上提供动态按钮比固定选项更友好。
-
非破坏性处理：处理后的 PCM 不覆盖原始数据，而是作为独立的预览 PCM 存储。用户可以反复切换声道参数重试，原始音频始终不受影响。
