屏蔽罩开孔多大才不翻车

事实上,绝大多数屏蔽罩都需要开孔,主要用于散热(空气对流)、减轻重量、观察内部状态或方便后期调试。但是,开孔的大小、形状和分布必须遵循严格的电磁学规则。如果孔开得太大,屏蔽罩就会变成一个"微波炉网格",甚至变成一个发射天线。

1、核心量化准则

1/20波长原则为了保证屏蔽效能(SE)不发生显著退化,孔洞的最大线性尺寸(通常指圆孔的直径或方孔的对角线长度)必须远小于屏蔽频率对应的波长λ。

工程界限值:孔径D<λ/20

高标准设计:为了获得更好的屏蔽效果(如衰减30dB),通常建议 D<λ/50 甚至 λ/100。

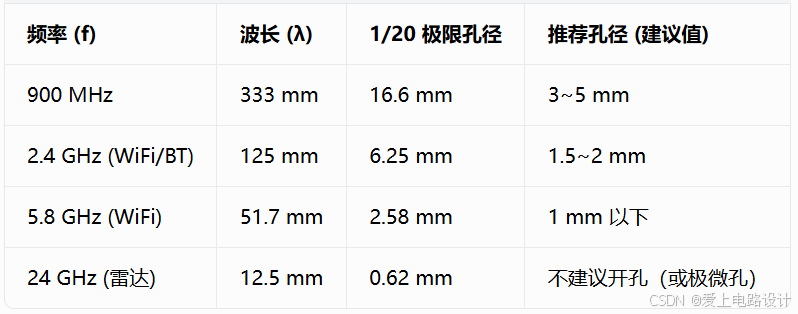

2、常见频率的计算实例

波速v 等于波长λ 与频率f 的乘积,我们通过量纲记忆此公式,v米/秒 = λ米*f/秒。

3、工程实例

设计一个用于屏蔽 5.8GHz Wi-Fi 信号且兼顾散热的屏蔽罩。

第一步:确定最大孔径 (Dmax)

首先要计算信号的波长 λ。

频率(f):5.8GHz = 5.8×10^9Hz

波长(λ):λ = v/f = (3×10^8)/(5.8×10^9) = 51.7mm

1/20 原则极限值:51.7/20 ≈ 2.58mm

工程决策:为了保证足够的屏蔽效能(SE),我们通常取极限值的 50%~70%。

量化结果:建议开孔直径 D = 1.2mm∼1.5mm。

第二步:确定材料厚度(t)与桥宽(w)

假设我们使用的是最常用的 0.2mm 洋白铜。

厚度(t):0.2mm

桥宽准则:为了加工时不发生断裂和变形,桥宽w 必须大于等于厚度t。

量化结果:建议桥宽w = 0.5mm(这是厚度的 2.5倍,非常稳固,且方便冲压加工)。

第三步:计算开孔间距(中心距P)

根据公式P = D+w

计算: 1.5 mm(D)+0.5 mm(w) = 2.0mm

结论:散热孔阵列设计参数为:直径1.5mm,中心间距2.0mm。

第四步:评估多孔对屏蔽效能(SE)的削弱

开一个孔和开一百个孔,屏蔽效果是不一样的。我们需要量化 "孔洞数量" 带来的损失。

假设单孔在 5.8GHz 时的屏蔽效能是 60dB,如果你在罩顶开了 100个散热孔,削弱量计算: ΔSE = 20log(√n) = 20log(√100) = 20dB

最终屏蔽效能:60dB−20dB = 40dB

量化建议:如果 40dB 满足你的设计需求(通常消费电子足够了),该方案通过。如果需要更高的屏蔽效果(如达到 50dB),你需要减小孔径D(例如改用 0.8mm),而不是增加间距。

第五步:排列方式选择(梅花排布)

不要使用正方形排布(水平竖直对齐),建议使用 60° 错位排布(梅花孔/六角排布)。

优点:在相同的间距P 下,梅花排布的开孔率更高(散热更好),且金属受力更均匀。

开孔率计算:对于梅花孔,开孔率约为 0.906×(D/P)^2。

按上述例子: 0.906×(1.5/2.0)2 ≈ 51% 这意味着有一半的面积可以透气。

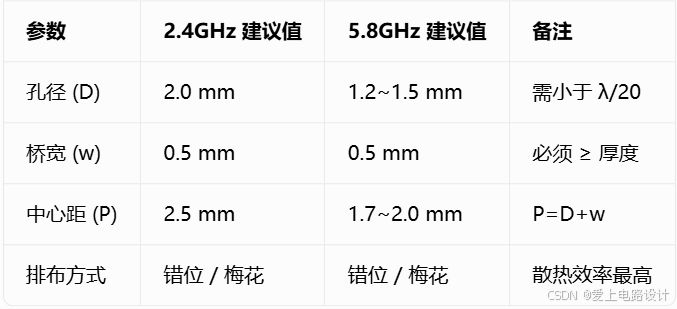

设计总结

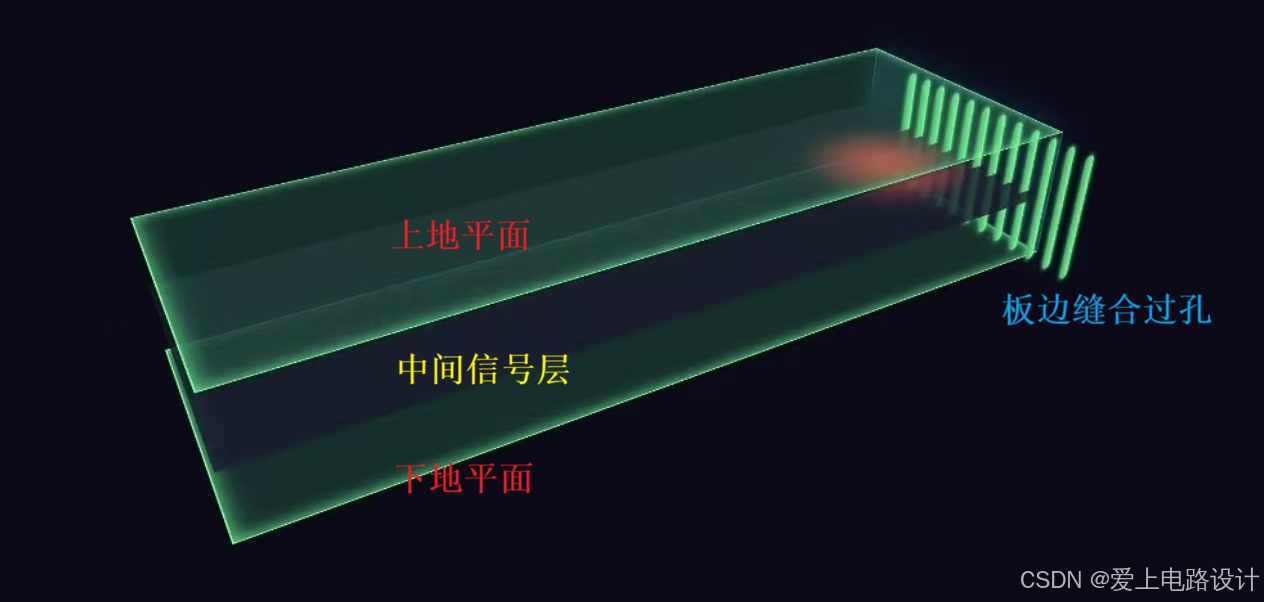

4、板边缝合过孔

间隙距离D<λ/20时,板边缝合过孔就不再是金属栅栏,而是一堵密不透风的金属墙。上地平面、下地平面与板边缝合过孔形成法拉第笼
