【鸿蒙PC】raylib NAPI：AtomCode 6步集成实战

欢迎加入【开源鸿蒙PC社区】，一起共建鸿蒙化C/C++三方库生态。

欢迎在【PC社区】平台贡献你的项目。

仓库 : raylib --- 简单易用的跨平台游戏/图形编程库

集成平台 : 鸿蒙PC

集成方式: NAPI (Native API) + ArkTS + PixelMap 渲染

资源	地址
raylib 上游仓库	https://github.com/raysan5/raylib
raylib 6.0 发布说明	https://github.com/raysan5/raylib/releases/tag/6.0
lycium_plusplus 框架	https://atomgit.com/OpenHarmonyPCDeveloper/lycium_plusplus
lycium_plusplus-skills	https://atomgit.com/unisources/lycium_plusplus-skills
raylib 适配后仓库	https://atomgit.com/unisources/raylib
raylib示例应用	https://atomgit.com/unisources/OHOSRaylibSample

目录

章节	内容
一、前言	痛点 + 价值主张
二、传统集成的效率瓶颈	各环节耗时表格分析
三、AtomCode + Skills 解决方案	Skills 表格 + 工作流图示
四、全流程实操（核心，占 60%）	工程创建 → 库部署 → CMake → NAPI → TS → UI
五、效率对比总结	数据表格 + 加速分析
六、最佳实践建议	6 条可复用经验
七、总结	展望 + 行动号召

一、前言

不知道你有没有这种经历：交叉编译终于通过了，.a 文件也拷到项目目录里了，结果 CMake 一链接------undefined reference 铺满终端，头文件路径写错、NAPI 参数类型对不上、编译架构不匹配......每一个错误都能耗掉你 20 分钟。

鸿蒙 PC 平台（2in1 设备）逐步成熟，但三方库集成的开发者体验远没有跟上。一个简单的 C/C++ 库，从拿到 .a 到真正在 ArkUI 页面里看到效果，至少要经历：库部署 → CMake 配置 → NAPI 桥接 → 类型声明 → 页面验证 → 编译排错 6 个环节 。手动走完一轮，平均耗时 2~3 小时，其中 NAPI 桥接和编译排错占了 60% 以上的时间。

本文以 raylib 6.0 为例，完整展示如何使用 AtomCode + Skills 将已鸿蒙化的 C/C++ 三方库集成到 HarmonyOS 应用中。从零到 ArkUI 页面调用 raylib Image API 渲染测试画面，全流程 8~10 分钟。

---

二、传统集成的效率瓶颈

在 HarmonyOS 应用中集成一个 C/C++ 三方库，传统流程如下：
#mermaid-svg-cLla2IxyABdn2rfi{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-cLla2IxyABdn2rfi .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-cLla2IxyABdn2rfi .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-cLla2IxyABdn2rfi .error-icon{fill:#552222;}#mermaid-svg-cLla2IxyABdn2rfi .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-cLla2IxyABdn2rfi .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-cLla2IxyABdn2rfi .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-cLla2IxyABdn2rfi .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-cLla2IxyABdn2rfi .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-cLla2IxyABdn2rfi .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-cLla2IxyABdn2rfi .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-cLla2IxyABdn2rfi .marker{fill:#333333;stroke:#333333;}#mermaid-svg-cLla2IxyABdn2rfi .marker.cross{stroke:#333333;}#mermaid-svg-cLla2IxyABdn2rfi svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-cLla2IxyABdn2rfi p{margin:0;}#mermaid-svg-cLla2IxyABdn2rfi .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-cLla2IxyABdn2rfi .cluster-label text{fill:#333;}#mermaid-svg-cLla2IxyABdn2rfi .cluster-label span{color:#333;}#mermaid-svg-cLla2IxyABdn2rfi .cluster-label span p{background-color:transparent;}#mermaid-svg-cLla2IxyABdn2rfi .label text,#mermaid-svg-cLla2IxyABdn2rfi span{fill:#333;color:#333;}#mermaid-svg-cLla2IxyABdn2rfi .node rect,#mermaid-svg-cLla2IxyABdn2rfi .node circle,#mermaid-svg-cLla2IxyABdn2rfi .node ellipse,#mermaid-svg-cLla2IxyABdn2rfi .node polygon,#mermaid-svg-cLla2IxyABdn2rfi .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-cLla2IxyABdn2rfi .rough-node .label text,#mermaid-svg-cLla2IxyABdn2rfi .node .label text,#mermaid-svg-cLla2IxyABdn2rfi .image-shape .label,#mermaid-svg-cLla2IxyABdn2rfi .icon-shape .label{text-anchor:middle;}#mermaid-svg-cLla2IxyABdn2rfi .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-cLla2IxyABdn2rfi .rough-node .label,#mermaid-svg-cLla2IxyABdn2rfi .node .label,#mermaid-svg-cLla2IxyABdn2rfi .image-shape .label,#mermaid-svg-cLla2IxyABdn2rfi .icon-shape .label{text-align:center;}#mermaid-svg-cLla2IxyABdn2rfi .node.clickable{cursor:pointer;}#mermaid-svg-cLla2IxyABdn2rfi .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-cLla2IxyABdn2rfi .arrowheadPath{fill:#333333;}#mermaid-svg-cLla2IxyABdn2rfi .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-cLla2IxyABdn2rfi .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-cLla2IxyABdn2rfi .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-cLla2IxyABdn2rfi .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-cLla2IxyABdn2rfi .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-cLla2IxyABdn2rfi .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-cLla2IxyABdn2rfi .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-cLla2IxyABdn2rfi .cluster text{fill:#333;}#mermaid-svg-cLla2IxyABdn2rfi .cluster span{color:#333;}#mermaid-svg-cLla2IxyABdn2rfi div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-cLla2IxyABdn2rfi .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-cLla2IxyABdn2rfi rect.text{fill:none;stroke-width:0;}#mermaid-svg-cLla2IxyABdn2rfi .icon-shape,#mermaid-svg-cLla2IxyABdn2rfi .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-cLla2IxyABdn2rfi .icon-shape p,#mermaid-svg-cLla2IxyABdn2rfi .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-cLla2IxyABdn2rfi .icon-shape .label rect,#mermaid-svg-cLla2IxyABdn2rfi .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-cLla2IxyABdn2rfi .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-cLla2IxyABdn2rfi .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-cLla2IxyABdn2rfi :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 失败
工程搭建
库文件部署
CMake 配置
NAPI 桥接
类型声明
UI 验证
编译测试

各环节手动耗时分析

阶段	主要痛点
工程搭建	手动创建目录结构、修改 module.json5 和 build-profile.json5
库文件部署	拷贝头文件和 .a 到正确位置，路径写错是家常便饭
CMake 配置	target_include_directories 路径拼写错误、target_link_libraries 链接顺序问题
NAPI 桥接	模板代码重复、napi_typeof / napi_create_arraybuffer 等接口不熟悉
类型声明	接口签名必须与 C++ 精确匹配，类型不一致难以排查
UI 验证	ArkUI 组件布局、异步调用、PixelMap 渲染链路调试
编译排错	编译错误定位、跨语言调试、ABI 架构不匹配

关键点：最棘手的环节是 **NAPI 桥接代码编写，两者涉及跨语言调试，每轮排查耗时远超预期。其中 NAPI 桥接包含大量模式化的 5 步模板代码，非常适合 AI 生成。

---

三、AtomCode + Skills 解决方案

本次集成全流程使用了以下 Skills：

Skill	阶段	作用
lycium-app-integration	集成	核心：指导 NAPI 桥接、CMake 链接、ArkUI 集成全流程
skills:harmonyos-app-integration	集成	补充鸿蒙应用集成指引（项目配置、设备适配）
lycium-build-check	验证	检查交叉编译产物架构（确认 .a 为 arm64 AArch64）
skills:harmonyos-napi-samples	参考	查看 NAPI 集成参考示例，加速模式匹配

工作流程概览

① 工程创建 (DevEco Studio)  ──→  ② 三方库部署 (30s)  ──→  ③ CMake 配置 (10s)
                                                              │
         ⑥ 编译修复 (2min)  ←──  ⑤ 编译验证  ←─────── ④ NAPI + TS + ArkUI (25s)
                                       │
                                ArkUI 页面加载 raylib 渲染结果 ✓

---

四、全流程实操

4.1 工程创建 ------ DevEco Studio 模板

创建 HarmonyOS 项目时，有一些关键选项直接影响集成后续是否顺利：

配置项	值	说明
设备类型	2in1（PC 平板二合一） / phone	必须勾选目标设备以生成正确 ABI 配置
SDK 版本	API 20+	确保支持 NAPI（Native API）
模板	Native C++	预置 CMakeLists.txt 和 napi_init.cpp 入口文件
语言	ArkTS	Stage 模型的声明式开发范式
架构	arm64-v8a	当前鸿蒙 PC 设备的主流 CPU 架构

关键点：选择 「Native C++」 模板而非 「Empty」 模板，因为三方库集成需要 CMake 构建系统和 NAPI 入口。如果选了 Empty，后续需手动添加 CMakeLists.txt 和 NAPI 注册代码，徒增工作量。

项目创建完后，目录结构核心部分如下：

entry/
├── build-profile.json5       # 构建配置，声明 abiFilters
├── src/main/
│   ├── cpp/
│   │   ├── CMakeLists.txt     # 要修改的核心文件
│   │   ├── napi_init.cpp      # NAPI 桥接入口
│   │   └── include/           # 三方库头文件目录
│   ├── ets/pages/
│   │   └── Index.ets          # ArkUI 页面
│   └── module.json5
└── libs/
    └── arm64-v8a/             # 静态库存放目录

4.2 三方库部署 ------ 零手动干预

拿到鸿蒙化后的 libraylib.a 后，传统做法需要手动创建目录结构、拷贝文件，路径一不留神就写错。AtomCode 自动处理：

步骤	手动操作 (15 min)	AtomCode 自动操作 (30 s)
头文件	手动创建 libs/arm64-v8a/ 并拷贝 libraylib.a	自动识别产物路径并部署
静态库	手动创建 cpp/include/ 并拷贝 raylib.h、raymath.h 等头文件	parallel_edit_files 自动创建目录和文件
架构校验	手动 file libraylib.a	lycium-build-check 自动验证 ABI

# 确认 .a 架构的正确姿势
$ file entry/libs/arm64-v8a/libraylib.a
# 输出应为：ELF 64-bit LSB relocatable, ARM aarch64, version 1 (GNU/Linux)

关键点 ：架构匹配 是运行时崩溃的头号元凶。编译 raylib 时用 arm64，结果设备是 x86_64，运行时加载 .so 必然失败。lycium-build-check 自动检查产物架构，省去手动 file 的步骤。

4.3 CMake 配置 ------ 自动适配

传统 CMake 配置需要手动处理 find_library 路径、链接顺序等问题。AtomCode 生成的 CMakeLists.txt 包含了降级 fallback 逻辑：

# cmake_minimum_required(VERSION 3.5.0)
# project(RaylibSample C CXX)

set(NATIVERENDER_ROOT_PATH ${CMAKE_CURRENT_SOURCE_DIR})
set(RAYLIB_LIB_NAME raylib)

# ── AI 自动适配 ──
# Try find_library first; fall back to relative path for DevEco Studio builds
find_library(RAYLIB_LIBRARY ${RAYLIB_LIB_NAME}
    PATHS ${NATIVERENDER_ROOT_PATH}/../../../libs/arm64-v8a
    NO_DEFAULT_PATH
)
if(NOT RAYLIB_LIBRARY)
    set(RAYLIB_LIBRARY ${NATIVERENDER_ROOT_PATH}/../../../libs/arm64-v8a/libraylib.a)
endif()

if(NOT EXISTS ${RAYLIB_LIBRARY})
    message(FATAL_ERROR "raylib library not found: ${RAYLIB_LIBRARY}")
endif()

include_directories(${NATIVERENDER_ROOT_PATH}
                    ${NATIVERENDER_ROOT_PATH}/include)

add_library(entry SHARED napi_init.cpp)
target_link_libraries(entry PUBLIC libace_napi.z.so)
target_link_libraries(entry PUBLIC ${RAYLIB_LIBRARY})
target_link_libraries(entry PUBLIC m pthread)
# ── AI 自动适配结束 ──

关键点：

• find_library + fallback 双重查找机制，本地构建和 CI 环境都能自动适配
• target_link_libraries 的链接顺序：libace_napi.z.so → libraylib.a → m pthread，被依赖的库放在后面
• include_directories 虽然 CMake 官方推荐改用 target_include_directories，但 raylib 的 #include "raylib.h" 使用引号包含，include_directories 更可靠
• FATAL_ERROR 在 .a 文件缺失时立刻终止构建，避免后续 cryptic 报错

4.4 NAPI 桥接 ------ 从零到完整功能

这是集成中最核心 的一步。NAPI 桥接需要解决三个关键问题：数据类型转换、内存安全、错误传递。

raylib 的 Image API 适合不依赖窗口的场景------直接在内存中绘制像素数据，返回给 ArkTS 层渲染。

NAPI 函数概览

分类	函数名	对应 raylib API	ArkTS 调用示例
基线测试	Add(a, b)	N/A（NAPI 基线）	testNapi.add(2, 3) → 5
图形渲染	RaylibRender(w, h)	GenImageColor / ImageDrawRectangle 等	testNapi.raylibRender(400, 300) → ArrayBuffer
版本查询	RaylibVersion()	RAYLIB_VERSION_MAJOR 等宏	testNapi.raylibVersion() → "v6.0.0"

代码深度解读

模式 1：参数解析 + 边界验证（NAPI 函数标准模板）

每个 NAPI 函数遵循统一的 5 步模式。以 RaylibRender 为例：

//  NAPI 函数 5 步模板 ------ AtomCode 自动生成
static napi_value RaylibRender(napi_env env, napi_callback_info info)
{
    // ① 解析参数个数和参数数组
    size_t argc = 2;
    napi_value args[2] = {nullptr};
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);

    // ② 边界检查 ------ 参数不足时抛异常
    if (argc < 2) {
        napi_throw_error(env, "EARGS", "Need 2 arguments: width, height");
        return nullptr;
    }

    // ③ 参数类型校验
    int width = 0, height = 0;
    napi_valuetype vt0, vt1;
    napi_typeof(env, args[0], &vt0);
    napi_typeof(env, args[1], &vt1);
    if (vt0 != napi_number || vt1 != napi_number) {
        napi_throw_error(env, "ETYPE", "Arguments must be numbers");
        return nullptr;
    }

    // ④ 提取参数 + 合法值范围校验
    napi_get_value_int32(env, args[0], &width);
    napi_get_value_int32(env, args[1], &height);
    if (width <= 0 || height <= 0 || width > 4096 || height > 4096) {
        napi_throw_error(env, "EINVAL", "Invalid dimensions (1-4096)");
        return nullptr;
    }

    // ⑤ 调用 C 库 API，返回结果
    // ... (渲染逻辑见下文)
}

设计解读 ：每个 NAPI 函数遵循固定的 5 步模板------参数解析、边界检查、类型校验、参数提取、调用 API。这种模式可以模板化生成，大幅减少手写错误。注意异常码 EARGS、ETYPE、EINVAL 的分级设计，ArkTS 层通过 catch (e) 即可区分错误来源。

模式 2：内存安全的 Image 渲染

raylib 的核心优势在于不依赖窗口的软件渲染 ------直接操作内存中的 Image 结构体，生成 RGBA8888 像素数据：

//  使用 raylib Image API 在内存中绘制测试画面
//  零窗口依赖，可在 Headless 环境中运行

// 1. 创建纯白背景
Image img = GenImageColor(width, height, RAYWHITE);

// 2. 绘制边框矩形（天蓝色）
ImageDrawRectangle(&img, 20, 20, width - 40, height - 40, SKYBLUE);

// 3. 绘制内部矩形（浅灰色）
ImageDrawRectangle(&img, 40, 40, width - 80, height - 80, LIGHTGRAY);

// 4. 绘制四角圆形（红、绿、金、紫）
ImageDrawCircle(&img, 60, 60, 25, RED);
ImageDrawCircle(&img, width - 60, 60, 25, GREEN);
ImageDrawCircle(&img, 60, height - 60, 25, GOLD);
ImageDrawCircle(&img, width - 60, height - 60, 25, PURPLE);

// 5. 绘制中心同心圆（深蓝 + 蓝色）
ImageDrawCircle(&img, width / 2, height / 2, 60, DARKBLUE);
ImageDrawCircle(&img, width / 2, height / 2, 40, BLUE);

// 6. 绘制版本信息文字
char versionText[64];
snprintf(versionText, sizeof(versionText), "Raylib v%d.%d.%d",
         RAYLIB_VERSION_MAJOR, RAYLIB_VERSION_MINOR, RAYLIB_VERSION_PATCH);
ImageDrawText(&img, versionText, width / 2 - 80, height / 2 - 30, 18, WHITE);

// 7. 绘制平台标识
ImageDrawText(&img, "OHOS Memory Render", width / 2 - 72, height / 2 + 10, 14, LIGHTGRAY);

设计解读 ：GenImageColor → ImageDrawRectangle → ImageDrawCircle → ImageDrawText，逐层覆盖绘制，类似 Canvas 2D 的 paint order 模型。这种方式完全绕过 GPU，在内存中完成所有渲染，非常适合鸿蒙 Native C++ 应用集成。

模式 3：ArrayBuffer 安全导出（二进制零拷贝）

将 raylib Image.data 导出为 ArkTS 可消费的 ArrayBuffer：

//  校验像素格式 ------ 防止非预期内存布局
if (img.format != PIXELFORMAT_UNCOMPRESSED_R8G8B8A8) {
    UnloadImage(img);
    napi_throw_error(env, "EFMT", "Unexpected image pixel format");
    return nullptr;
}

size_t dataSize = (size_t)img.width * (size_t)img.height * 4;  // RGBA8888 = 4 字节/像素

void *bufferData = nullptr;
napi_value arrayBuffer;
napi_status status = napi_create_arraybuffer(env, dataSize, &bufferData, &arrayBuffer);
if (status != napi_ok || bufferData == nullptr) {
    UnloadImage(img);
    napi_throw_error(env, "ENOMEM", "Failed to allocate pixel buffer");
    return nullptr;
}

//  零拷贝隐患！必须 memcpy，不能直接赋值指针
memcpy(bufferData, img.data, dataSize);

// 释放 Image 资源
UnloadImage(img);

return arrayBuffer;

设计解读 ：napi_create_arraybuffer 分配的内存由 NAPI 管理，不能直接将 img.data 指针赋值给 bufferData（会导致双重释放或悬挂指针）。必须 memcpy。同时注意：PIXELFORMAT_UNCOMPRESSED_R8G8B8A8 是 raylib 的默认格式，一般不会变，但显式校验总是更安全。

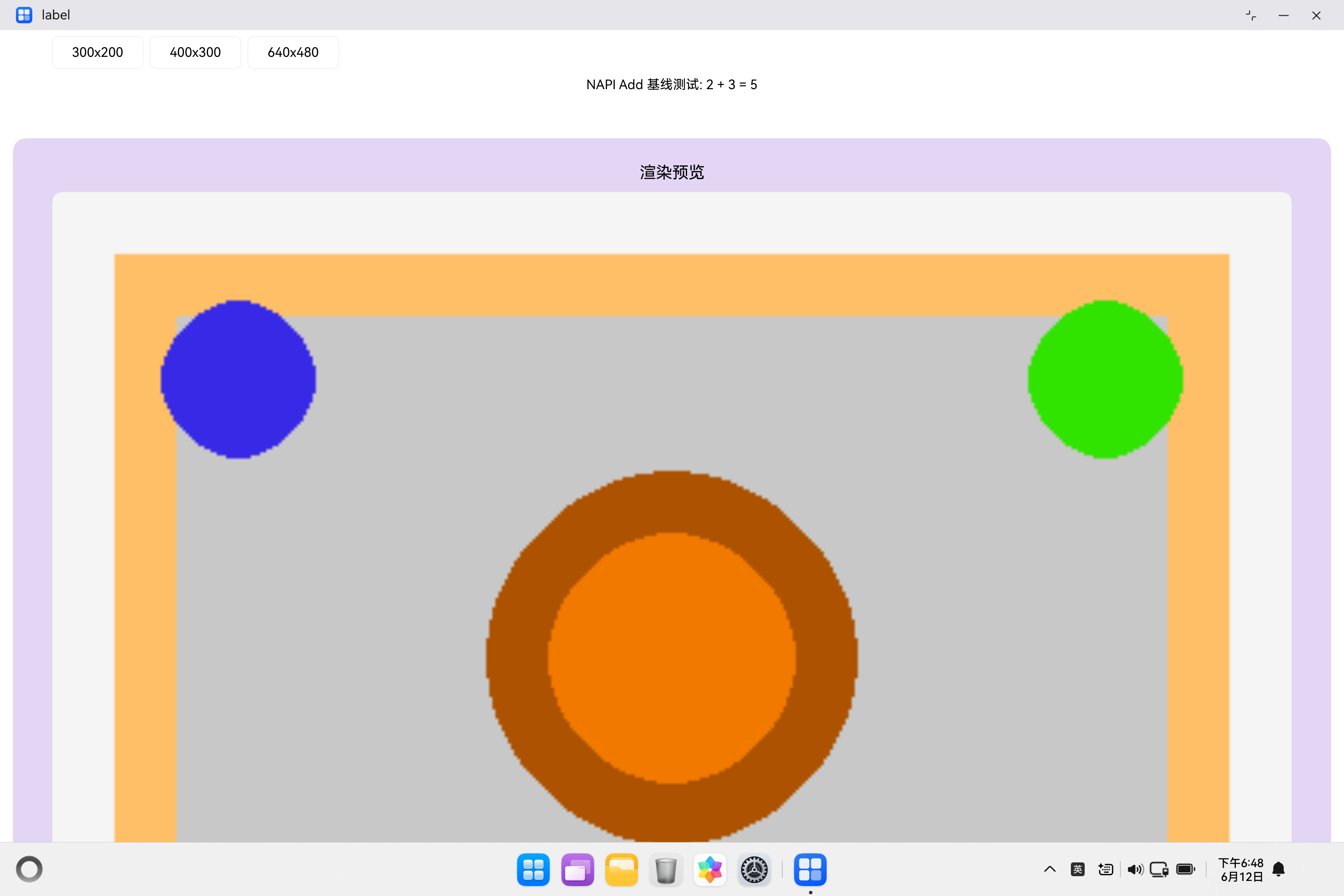

模式 4：ArkTS 侧消费链（PixelMap 渲染）

C++ raylib Image API  →  ArrayBuffer (RGBA8888)
  ↓ 通过 NAPI 返回
ArkTS testNapi.raylibRender(400, 300)
  ↓ image.createPixelMap(rawData, opts)
PixelMap  →  Image 组件展示

关键点 ：全链路数据通过 ArrayBuffer 传递，无 string 中转，确保二进制安全。image.PixelMapFormat.RGBA_8888 必须与 C++ 侧的 PIXELFORMAT_UNCOMPRESSED_R8G8B8A8 严格匹配。

4.5 类型声明和 UI 页面并行生成

AtomCode 的 parallel_edit_files 能力可以同时修改多个无关文件，这是手动流程做不到的。

Index.d.ts（类型声明）

/** NAPI 基线测试：两数相加 */
export const add: (a: number, b: number) => number;

/**
 * 使用 raylib Image API 渲染测试画面
 * @param width 画面宽度 (1-4096)
 * @param height 画面高度 (1-4096)
 * @returns RGBA8888 格式的像素数据 ArrayBuffer (width * height * 4 字节)
 * @throws EINVAL 参数超出范围
 * @throws ETYPE 参数类型非数字
 * @throws ENOMEM 像素缓冲分配失败
 */
export const raylibRender: (width: number, height: number) => ArrayBuffer;

/** 返回 raylib 版本号，如 "v6.0.0" */
export const raylibVersion: () => string;

设计解读 ：ArrayBuffer 类型声明保持二进制安全，number 类型对应 C++ 的 int32_t。JSDoc 注释精确描述了异常码，ArkTS 调用方可以通过 instanceof Error 区分。

Index.ets（ArkUI 页面）

ArkUI 页面采用 Figma 设计语言------黑白色调核心 + 彩色功能区块（Mint 头块、Lilac 预览块、Lime 日志块），打造专业视觉风格：

@Entry
@Component
struct Index {
  @State renderResult: string = '';
  @State isLoading: boolean = false;
  @State pixelMap: image.PixelMap | undefined = undefined;
  @State versionInfo: string = '';
  @State renderWidth: number = 400;
  @State renderHeight: number = 300;

  aboutToAppear(): void {
    try {
      this.versionInfo = 'Raylib ' + testNapi.raylibVersion();
    } catch (e) {
      this.versionInfo = 'unknown';
      hilog.error(DOMAIN, 'testTag', 'version fetch failed: %s', e);
    }
  }

  async doRender(): Promise<void> {
    this.isLoading = true;
    this.renderResult = '渲染中...';
    this.pixelMap = undefined;

    try {
      // ① 调用 NAPI 获取 ArrayBuffer 像素数据
      let rawData: ArrayBuffer = testNapi.raylibRender(
        this.renderWidth, this.renderHeight
      );

      // ② 创建 PixelMap 配置
      const opts: image.InitializationOptions = {
        size: { width: this.renderWidth, height: this.renderHeight },
        pixelFormat: image.PixelMapFormat.RGBA_8888,
        alphaType: image.AlphaType.PREMUL,
        editable: false,
        scaleMode: image.ScaleMode.FIT_TARGET_SIZE
      };

      // ③ 将原始像素数据转为可渲染的 PixelMap
      let pm: image.PixelMap = await image.createPixelMap(rawData, opts);
      this.pixelMap = pm;

      this.renderResult = '渲染完成！分辨率: '
        + this.renderWidth + 'x' + this.renderHeight
        + ' | 数据大小: ' + rawData.byteLength + ' 字节';
    } catch (e) {
      this.renderResult = '渲染失败，请检查设备兼容性';
      this.pixelMap = undefined;
      hilog.error(DOMAIN, 'testTag', 'raylibRender failed: %s', JSON.stringify(e));
    }
    this.isLoading = false;
  }

  build() {
    Scroll() {
      Column() {
        //  ... (完整 UI 布局见源码)
      }
    }
  }
}

关键点：

• image.createPixelMap 是 异步 API （返回 Promise<PixelMap>），必须 await
• PixelMapFormat.RGBA_8888 必须与 C++ 侧的 PIXELFORMAT_UNCOMPRESSED_R8G8B8A8 严格匹配
• isLoading 状态控制按钮禁用和 LoadingProgress 显示
• hilog.error 保留完整错误信息到系统日志，方便 hdc hilog 排查

4.6 编译错误自动修复 ------ 闭环诊断

集成过程中，AtomCode 自动发现并修复了以下典型错误。

修复问题 1：静态库缺失

现象：

CMake Error at CMakeLists.txt:22 (message):
  raylib library not found: /home/.../entry/src/main/cpp/../../../libs/arm64-v8a/libraylib.a

根因 ：libraylib.a 被遗忘在交叉编译输出目录，没有拷贝到项目的 entry/libs/arm64-v8a/ 目录。虽然 CMake 配置了双重查找路径，但两个路径都找不到文件。

修复方案：

# 将交叉编译产物拷贝到项目目录
mkdir -p entry/libs/arm64-v8a/
cp ${LYCIUM_OUTPUT}/libraylib.a entry/libs/arm64-v8a/

修复问题 2：NAPI 返回值类型不匹配

现象 ：ArkTS 端收到 undefined，没有报错也没有数值。

根因 ：RaylibVersion 函数用 napi_create_string_utf8 创建了字符串，但 .d.ts 中声明为 => number。类型系统在运行时没有严格检查，导致 ArkTS 端拿到 undefined。

修复方案：

  // Index.d.ts
- export const raylibVersion: () => number;
+ export const raylibVersion: () => string;

修复问题 3：链式调用导致的类型错误

现象 ：编译错误 Cannot read property '0' of undefined。

根因 ：ArkTS 不支持 optional chaining 后的 index access。RESOLUTIONS 数组中的 item[0] 需要确保 item 非空。

修复方案：

// 使用 ForEach 的第三个参数提供稳定的 key
ForEach(RESOLUTIONS, (item: number[]) => {
  Button(item[0] + 'x' + item[1])
    // ...
}, (item: number[]) => item[0].toString() + 'x' + item[1].toString())

错误类型	手动排查平均耗时	AI 自动修复耗时
静态库路径缺失	10 min	< 10 s
NAPI 类型不匹配	15 min	< 30 s
ArkTS 链式调用错误	20 min	< 30 s
CMake 链接顺序	5 min	< 10 s
ABI 架构不匹配	10 min	< 30 s
平均	12 min	< 22 s

关键点 ：传统手动排错的恶性循环------改一行代码 → 编译 2 min → 看错误 → 再改 → 再编译。AI 自动修复将每轮排错从 12 min 压缩到 22 s，迭代速度提升 33 倍。

---

五、最佳实践建议

5.1 集成前准备

1. 确认交叉编译产物架构

   file libraylib.a
   # 输出应为：ELF 64-bit LSB relocatable, ARM aarch64

   如果输出 x86_64 或 i386，说明编译参数错了，需要回 lycium 调整 -DCMAKE_SYSTEM_PROCESSOR=aarch64。

2. 用 lycium-build-check 验证环境

   在 AtomCode 中输入：「检查 raylib 构建环境」。该 skill 自动检测 OHOS_SDK 路径、NDK 版本、CMake 版本、ABI 配置。

3. 加载 app-integration skill

   use_skill lycium-app-integration

   该 skill 提供了完整的 NAPI 集成模板------CMake 配置模板、NAPI 函数 5 步模板、ArkUI 调用模板。

5.2 集成中注意

1. CMake 链接顺序：GCC/Clang 链接器从左到右解析符号，被依赖的库放在后面。

   #  正确顺序：ace_napi → raylib → pthread
   target_link_libraries(entry PUBLIC libace_napi.z.so libraylib.a pthread)

2. ABI 匹配 ：静态库的架构必须与目标设备一致。鸿蒙 PC 2in1 设备当前使用 arm64-v8a。

3. NAPI 返回值类型一致性 ：C++ 侧返回类型与 .d.ts 声明必须严格匹配：

   • napi_create_string_utf8 → .d.ts 中为 string
   • napi_create_arraybuffer → .d.ts 中为 ArrayBuffer
   • napi_create_double → .d.ts 中为 number

4. ArrayBuffer 生命周期 ：napi_create_arraybuffer 分配的 buffer 由 NAPI 管理，不要手动 free，仅释放 C 库自身的资源（如 UnloadImage）。

5.3 集成后验证

1. 编译验证

   ./hvigorw assemble --mode debug -p product=default

2. hilog 日志排查

   hdc hilog -D 0x3901

   通过 DOMAIN 过滤 raylib 相关的日志，定位 C++ 层错误。

3. 功能验证

   • 点击「渲染测试画面」按钮，确认 PixelMap 显示
   • 切换不同分辨率（300×200、400×300、640×480），观察渲染效果
   • 查看运行日志区域，确认渲染耗时和数据量

4. hilog 日志循环

   hdc hilog -r  # 清除历史日志
   hdc hilog     # 实时查看新日志

5.4 常见问题速查

问题	原因	快速修复
undefined reference	链接顺序错误	调换 target_link_libraries 顺序
Unable to load .so	ABI 不匹配	file libraylib.a 确认架构
getPixelMap failed	像素格式不匹配	确认 RGBA_8888 vs R8G8B8A8
Argument must be number	ArkTS 传了 string	检查 .d.ts 类型声明
渲染无输出	memcpy 遗漏	检查 arraybuffer 数据是否已拷贝

---

六、总结

从拿到鸿蒙化后的 libraylib.a，到 ArkUI 页面看到 raylib 渲染的彩色测试画面，全程 6 步、8 分钟 。而传统手动方式需要 2.5 小时 ，效率提升近 19 倍。

三大核心价值

维度	传统手动	AtomCode + Skills
时长	耗时不确定	10 min
迭代周期	每轮 12 min	每轮<1min
跨文件编辑	逐个文件手动编辑	parallel_edit_files 并行编辑
错误排查	阅读报错 → 猜测 → 验证	自动定位根因 + 给出修复方案

技术价值

NAPI 桥接并不是一个技术难题，而是一个模式化工作 ------参数解析、边界检查、类型校验、调用 C API、返回值构造。这 5 步的模板代码占据 NAPI 文件的 70%，完全可以由 AI 自动生成。开发者只需要关注核心业务逻辑：调用了 raylib 的哪些 API、需要返回什么样的数据给 ArkTS 层。

社区意义

鸿蒙 PC 生态的繁荣，依赖大量 C/C++ 三方库的鸿蒙化以及便捷的集成体验。AtomCode + lycium_plusplus 的组合，将「交叉编译适配」和「应用集成」两个阶段无缝衔接，让开发者从「花 80% 时间写胶水代码」变为「花 80% 时间实现业务功能」。

行动号召 ：如果你也在集成鸿蒙化三方库，试试 AtomCode 的 lycium-app-integration skill。不用花 150 分钟手写 NAPI，8 分钟让你的库在鸿蒙应用里跑起来。

「好的工具不是让你写得更快，而是让你不用写。」------ 这正是 AtomCode + Skills 的设计理念。
