AUTOSAR AP实战指南系列第10篇

本文为AUTOSAR AP实战指南系列的第10篇文章，聚焦于功能安全（Functional Safety）与信息安全（Security）的融合设计。在现代汽车电子电气架构中，功能安全与信息安全不再是独立的设计考量，而是需要统一规划、协调实现的安全关键系统组成部分。

一、功能安全与信息安全概述

1.1 基本概念辨析

功能安全（Functional Safety）和信息安全（Security）虽然名称相似，但关注点有所不同：

  • 功能安全：关注由于电子/电气系统故障导致的危害，研究的是系统内部的随机硬件故障和系统性故障
  • 信息安全：关注对系统的恶意攻击和未授权访问，研究的是外部威胁和攻击向量

然而，两者之间存在交集：信息安全漏洞可能导致功能安全风险，例如车载网络被攻击后可能引发车辆失控等安全关键事件。

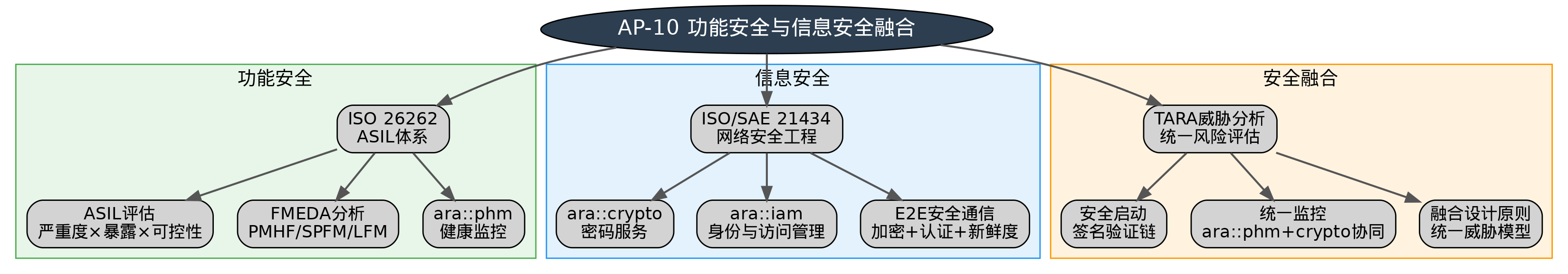

AP-10 功能安全与信息安全融合思维导图

1.2 ISO 26262与ISO/SAE 21434的协同

汽车功能安全主要依据ISO 26262标准，该标准定义了汽车安全生命周期、安全目标、ASIL等级等技术框架。信息安全则主要依据ISO/SAE 21434（UNECE WP.29法规要求），该标准定义了汽车网络安全工程的技术要求和管理流程。

1.3 融合的必要性

随着智能网联汽车的快速发展，功能安全与信息安全的融合成为必然趋势：

  • 攻击面扩大：V2X通信、OTA更新、远程诊断等特性增加了外部攻击入口
  • 软件定义汽车：复杂软件系统同时承担功能安全和信息安全功能
  • 法规驱动：UNECE WP.29法规要求网络安全与功能安全协同
  • 生命周期整合：从设计到运维需要统一的安全管理体系

二、AUTOSAR AP安全框架概述

2.1 AP安全架构总览

AUTOSAR Adaptive Platform提供了完整的安全服务架构，通过ara::命名空间下的多个服务族实现功能安全与信息安全的深度融合。AP平台的安全架构设计遵循以下核心原则：

  • 分层防护：从硬件信任根到应用层的多层安全防护
  • 标准化接口：统一的ara:: API抽象层，屏蔽底层实现差异
  • 动态配置：支持运行时的安全策略动态调整
  • 可组合性：安全服务可按需组合，满足不同安全等级需求

AP平台的核心安全服务族包括以下三大支柱：

2.1.1 ara::crypto 密码服务

ara::crypto是AP平台的密码学服务接口，为自适应应用提供标准化的密码学操作能力：

复制代码
// ara::crypto密码服务示例
#include <ara/crypto/crypto_service.h>

namespace ara {

namespace crypto {
    // 密钥管理接口
    class KeyStorage {
    public:
        virtual ~KeyStorage() = default;

        // 存储加密密钥
        virtual ara::core::Result<KeyId> storeKey(
            const CryptoObject& key,
            const ara::core::String& alias
        ) = 0;

        // 检索密钥
        virtual ara::core::Result<CryptoObject::Uptr> retrieveKey(
            const KeyId& keyId
        ) = 0;

        // 删除密钥
        virtual ara::core::Result<void> eraseKey(
            const KeyId& keyId
        ) = 0;
    };

    // 对称加密接口
    class SymmetricCipher {
    public:
        virtual ~SymmetricCipher() = default;

        // AES-256-GCM加密
        virtual ara::core::Result<ByteBuffer> encrypt(
            const ReadOnlyMemRegion& plaintext,
            const ByteBuffer& associatedData = emptyBuffer
        ) = 0;

        // AES-256-GCM解密
        virtual ara::core::Result<ByteBuffer> decrypt(
            const ReadOnlyMemRegion& ciphertext,
            const ByteBuffer& tag,
            const ByteBuffer& associatedData = emptyBuffer
        ) = 0;
    };

    // MAC计算接口
    class MacInterface {
    public:
        virtual ~MacInterface() = default;

        // HMAC-SHA256计算
        virtual ara::core::Result<void> compute(
            const ReadOnlyMemRegion& data
        ) = 0;

        // 验证MAC
        virtual ara::core::Result<bool> verify(
            const ByteBuffer& expectedMac
        ) = 0;
    };

    // 签名接口
    class SignatureInterface {
    public:
        virtual ~SignatureInterface() = default;

        // ECDSA签名
        virtual ara::core::Result<ByteBuffer> sign(
            const ReadOnlyMemRegion& message
        ) = 0;

        // 验签
        virtual ara::core::Result<bool> verify(
            const ReadOnlyMemRegion& message,
            const ReadOnlyMemRegion& signature
        ) = 0;
    };

    // 随机数生成
    class PseudoRandomDataGenerator {
    public:
        virtual ~PseudoRandomDataGenerator() = default;

        // 生成随机字节序列
        virtual ara::core::Result<void> generate(
            ara::core::ByteArrayView& buffer,
            std::size_t count
        ) = 0;
    };
}

}

ara::crypto支持的主流密码学算法包括：

算法类型 支持的算法 安全强度
对称加密 AES-128/256 (GCM/CCM/CBC) 最高256位
非对称加密 RSA-2048/4096, ECIES 最高4096位
哈希算法 SHA-256/384/512 最高512位
MAC HMAC-SHA256/384, CMAC 最高384位
数字签名 ECDSA (P-256/P-384/P-521) 最高521位
密钥派生 HKDF, PBKDF2 可配置
2.1.2 ara::iam 身份与访问管理

ara::iam（Identity and Access Management）提供了进程级身份标识和基于策略的访问控制机制：

复制代码
// ara::iam身份与访问管理示例
#include <ara/iam/iam_client.h>

namespace ara {

namespace iam {

    // 进程身份信息
    struct ProcessIdentity {
       ara::core::InstanceSpecifier appId;      // 应用标识
        ara::core::InstanceSpecifier processId; // 进程标识
        gid_t groupId;                          // 组标识
        uid_t userId;                           // 用户标识
        std::vector<std::string> roles;         // 角色列表
        std::vector<std::string> permissions;  // 权限列表
    };

    // 访问控制决策
    enum class Decision {
        DENY,       // 明确拒绝
        PERMIT,     // 明确允许
        NOT_APPLICABLE  // 规则不适用
    };

    // 访问请求上下文
    struct AccessRequest {
        ProcessIdentity requester;
        std::string resource;       // 目标资源
        std::string action;         // 请求的动作
        std::map<std::string, std::string> attributes; // 附加属性
    };

    // IAM客户端接口
    class IamClient {
    public:
        virtual ~IamClient() = default;

        // 检查访问权限
        virtual ara::core::Result<Decision> checkPermission(
            const AccessRequest& request
        ) = 0;

        // 获取当前进程身份
        virtual ara::core::Result<ProcessIdentity> getCurrentProcessIdentity(
        ) = 0;

        // 请求特定权限
        virtual ara::core::Result<void> requestPermission(
            const std::string& permission,
            const std::string& resource
        ) = 0;

        // 验证应用签名
        virtual ara::core::Result<bool> verifyApplicationSignature(
            const ara::core::InstanceSpecifier& appId
        ) = 0;
    };

    // 预定义的权限类型
    namespace permission {
        constexpr char kRead[] = "read";
        constexpr char kWrite[] = "write";
        constexpr char kExecute[] = "execute";
        constexpr char kInvoke[] = "invoke";          // 服务调用
        constexpr char kProvide[] = "provide";        // 服务提供
        constexpr char kConfigure[] = "configure";    // 配置修改
    }
}

}
2.1.3 ara::phm 健康管理

ara::phm（Platform Health Management）提供系统级健康监控和故障恢复机制，是功能安全在AP软件层面的核心实现：

复制代码
// ara::phm健康管理示例
#include <ara/phm/phm_client.h>

namespace ara {

namespace phm {

    // 监督实体类型
    enum class SupervisionType {
        Alive,          // 存活监督
        Deadline,       // 限时监督
        Logical,        // 逻辑监督
        Heartbeat       // 心跳监督
    };

    // 健康状态
    enum class HealthStatus {
        Good,           // 健康
        Dead,           // 死亡/无响应
        Expired,        // 超时
        Faulted,        // 故障
        Uninitialized    // 未初始化
    };

    // 监督实体配置
    struct SupervisionEntityConfig {
        SupervisionType type;      // 监督类型
        std::chrono::milliseconds interval;      // 监督周期
        std::chrono::milliseconds deadline;      // 截止时间
        uint8_t minMonitoredCycle;  // 最小监督周期
        uint8_t retryCounter;       // 重试计数
        std::chrono::milliseconds recoveryActionInterval;
    };

    // 恢复动作类型
    enum class RecoveryAction {
        NONE,               // 无动作
        SPINWAIT,           // 自旋等待
        ACTIVATE,           // 激活
        DEACTIVATE,         // 去激活
        KILL,               // 终止进程
        KILLANDTERMINATE,   // 终止并结束
        MACHINE_RESET,      // 整机复位
        PROCESS_RESTART     // 进程重启
    };

    // 监督实体接口
    class SupervisionEntity {
    public:
        virtual ~SupervisionEntity() = default;

        // 报告存活
        virtual ara::core::Result<void> reportAlive(
            const ara::core::InstanceSpecifier& entityId
        ) = 0;

        // 报告完成
        virtual ara::core::Result<void> reportCompletion(
            const ara::core::InstanceSpecifier& entityId
        ) = 0;

        // 报告健康状态
        virtual ara::core::Result<void> reportHealthStatus(
            const ara::core::InstanceSpecifier& entityId,
            HealthStatus status
        ) = 0;

        // 获取监督状态
        virtual ara::core::Result<HealthStatus> getSupervisionStatus(
            const ara::core::InstanceSpecifier& entityId
        ) = 0;
    };

    // 故障处理接口
    class FaultHandler {
    public:
        virtual ~FaultHandler() = default;

        // 注册恢复动作
        virtual ara::core::Result<void> registerRecoveryAction(
            const ara::core::InstanceSpecifier& entityId,
            RecoveryAction action,
            std::function<void()> handler
        ) = 0;

        // 触发有序关闭
        virtual ara::core::Result<void> triggerGracefulShutdown(
            const ara::core::InstanceSpecifier& entityId
        ) = 0;
    };
}

}

2.2 AP安全与CP安全的差异

AUTOSAR AP与CP（Classic Platform）在安全设计上存在本质差异，理解这些差异对于正确设计安全架构至关重要：

维度 AUTOSAR CP AUTOSAR AP
安全特性 静态配置，编译时确定 动态配置，运行时可调整
通信模式 信号导向（Signal-based） 服务导向（SOA-based）
编程语言 C语言为主 C++17为主
进程模型 单进程共享内存 多进程隔离，POSIX进程
密码服务 HSM硬件绑定 ara::crypto软件抽象
身份管理 ECU级别 进程/应用级别
健康监控 看门狗（WdgM） ara::phm完整PHM
更新能力 受限，需要完整刷写 支持增量OTA更新
安全启动 一级安全启动 多级安全启动链
证书管理 固定证书存储 PKI动态管理
2.2.1 动态 vs 静态安全策略

AP平台支持运行时的安全策略动态调整，这是CP平台无法实现的关键能力：

复制代码
// AP动态安全策略示例
#include <ara/core/instance_specifier.h>
#include <ara/crypto/crypto_service.h>

namespace security_example {

// 动态信任列表管理
class DynamicTrustManager {
public:
    // 添加可信应用
    ara::core::Result<void> addTrustedApplication(
        const ara::core::InstanceSpecifier& appId,
        const ara::crypto::Certificate& certificate
    ) {
        // 运行时更新信任列表
        trustList_.insert({appId, certificate});
        return ara::core::Result<void>::FromValue();
    }

    // 撤销可信应用
    ara::core::Result<void> revokeTrust(
        const ara::core::InstanceSpecifier& appId
    ) {
        trustList_.erase(appId);
        // 通知所有相关服务更新策略
        notifyPolicyUpdate(appId);
        return ara::core::Result<void>::FromValue();
    }

    // 动态更新加密密钥
    ara::core::Result<void> rotateEncryptionKey(
        const ara::core::InstanceSpecifier& serviceId,
        const ara::crypto::Key& newKey
    ) {
        // 在线密钥轮换，无需重启服务
        auto result = cryptoProvider_->updateKey(serviceId, newKey);
        if (result.HasValue()) {
            // 发布密钥更新事件
            keyUpdateNotifier_.notify(serviceId, KeyUpdateEvent::ROTATED);
        }
        return result;
    }

private:
    std::map<ara::core::InstanceSpecifier, ara::crypto::Certificate> trustList_;
    ara::crypto::CryptoProvider* cryptoProvider_;
    EventNotifier keyUpdateNotifier_;
};

}
2.2.2 SOA架构的安全考量

AP平台的SOA（Service-Oriented Architecture）架构带来独特的安全挑战：

复制代码
// SOA服务安全调用示例
#include <ara/com/runtime.h>
#include <ara/crypto/crypto_service.h>

namespace v2x_example {

// 服务安全代理
template<typename ServiceInterface>
class SecureServiceProxy {
public:
    // 安全服务调用 - 端到端加密
    template<typename... Args>
    ara::core::Future<typename ServiceInterface::ResultType>
    secureInvoke(Args&&... args) {
        // 1. 序列化请求数据
        auto serialized = serialize(std::forward<Args>(args)...);

        // 2. 计算消息认证码
        auto mac = cryptoProvider_->computeMac(serialized, sessionKey_);

        // 3. 添加新鲜度令牌
        auto freshToken = generateFreshnessToken();

        // 4. 构造安全消息
        SecureMessage msg{
            .payload = serialized,
            .mac = mac,
            .freshness = freshToken,
            .timestamp = std::chrono::system_clock::now()
        };

        // 5. 发送安全请求
        return proxy_->invoke(msg);
    }

    // 验证服务响应
    ara::core::Result<ResponseType> verifyResponse(
        const SecureMessage& response
    ) {
        // 验证新鲜度 - 防重放攻击
        if (!verifyFreshness(response.freshness)) {
            return ara::core::Result<ResponseType>::FromError(
                SecurityError::REPLAY_ATTACK_DETECTED
            );
        }

        // 验证MAC - 防篡改
        auto expectedMac = cryptoProvider_->computeMac(
            response.payload, sessionKey_
        );
        if (response.mac != expectedMac) {
            return ara::core::Result<ResponseType>::FromError(
                SecurityError::INTEGRITY_VIOLATION
            );
        }

        // 解密并返回
        return decrypt(response.payload);
    }

private:
    std::unique_ptr<ServiceInterface::Proxy> proxy_;
    ara::crypto::CryptoProvider* cryptoProvider_;
    ara::crypto::Key sessionKey_;

    bool verifyFreshness(const FreshnessToken& token);
    ara::core::Result<ResponseType> decrypt(const ByteBuffer& data);
};

}

2.3 AP安全开发方法论

2.3.1 TARA威胁分析与风险评估

ISO/SAE 21434定义的TARA（Threat Analysis and Risk Assessment）是AP安全开发的核心方法论：

复制代码
// TARA威胁建模示例
#include <string>
#include <vector>
#include <map>

namespace security_analysis {

// 资产定义
struct Asset {
    std::string id;
    std::string name;
    std::string description;
    std::vector<std::string> securityProperties; // CIA属性
};

enum class SecurityProperty {
    Confidentiality,   // 机密性
    Integrity,        // 完整性
    Availability       // 可用性
};

// 威胁场景
struct ThreatScenario {
    std::string id;
    std::string assetId;
    std::string threatAgent;      // 威胁源
    std::string attackVector;     // 攻击向量
    std::string attackMethod;     // 攻击方法
    std::vector<SecurityProperty> impactedProperties;
};

// 影响等级
enum class ImpactRating {
    Negligible,       // 可忽略
    Minor,            // 轻微
    Moderate,         // 中等
    Major,            // 重大
    Severe            // 严重
};

// 攻击可能性等级
enum class AttackFeasibility {
    Null,             // 无
    Low,              // 低
    Medium,           // 中
    High,             // 高
    Null2             // 极高
};

// 风险等级
enum class RiskLevel {
    ALMOST_NONE,      // 几乎无风险
    LOW,              // 低风险
    MEDIUM,           // 中风险
    HIGH,             // 高风险
    CRITICAL          // 极高风险
};

// TARA分析器
class TaraAnalyzer {
public:
    // 添加待分析资产
    void addAsset(const Asset& asset) {
        assets_.push_back(asset);
    }

    // 添加威胁场景
    void addThreatScenario(const ThreatScenario& scenario) {
        threats_.push_back(scenario);
    }

    // 评估威胁风险
    RiskLevel assessRisk(const ThreatScenario& threat) {
        // 计算影响等级
        ImpactRating impact = calculateImpact(threat);

        // 计算攻击可能性
        AttackFeasibility feasibility = calculateFeasibility(threat);

        // 查表确定风险等级
        return riskMatrix_[{impact, feasibility}];
    }

    // 生成安全需求
    std::vector<std::string> deriveSecurityRequirements(
        const ThreatScenario& threat
    ) {
        std::vector<std::string> requirements;

        for (const auto& prop : threat.impactedProperties) {
            switch (prop) {
                case SecurityProperty::Confidentiality:
                    requirements.push_back(
                        "REQ-SEC-" + threat.id + "-CONF: " +
                        "Implement encryption for asset " + threat.assetId
                    );
                    break;
                case SecurityProperty::Integrity:
                    requirements.push_back(
                        "REQ-SEC-" + threat.id + "-INT: " +
                        "Implement message authentication for asset " +
                        threat.assetId
                    );
                    break;
                case SecurityProperty::Availability:
                    requirements.push_back(
                        "REQ-SEC-" + threat.id + "-AVAIL: " +
                        "Implement redundancy for asset " + threat.assetId
                    );
                    break;
            }
        }

        return requirements;
    }

private:
    std::vector<Asset> assets_;
    std::vector<ThreatScenario> threats_;
    std::map<std::pair<ImpactRating, AttackFeasibility>, RiskLevel> riskMatrix_;

    ImpactRating calculateImpact(const ThreatScenario& threat);
    AttackFeasibility calculateFeasibility(const ThreatScenario& threat);
};

}
2.3.2 安全用例推导

基于TARA分析结果，可以推导出具体的安全用例：

复制代码
// 安全用例示例
namespace security_usecases {

// 安全用例基类
class SecurityUseCase {
public:
    virtual ~SecurityUseCase() = default;

    virtual void execute() = 0;
    virtual std::string getId() const = 0;
    virtual bool verifyPreconditions() = 0;

protected:
    ara::phm::SupervisionEntity* supervision_;
    ara::crypto::CryptoProvider* crypto_;
};

// 用例1: 安全启动验证
class SecureBootVerification : public SecurityUseCase {
public:
    void execute() override {
        // 1. 验证应用签名
        verifyApplicationSignature();

        // 2. 验证完整性度量
        verifyIntegrityMeasurement();

        // 3. 验证信任链
        verifyTrustChain();

        // 4. 报告成功状态
        supervision_->reportAlive(getId());
    }

    std::string getId() const override {
        return "SEC-UC-001";
    }

    bool verifyPreconditions() override {
        // 检查安全芯片就绪
        return securityChipReady_;
    }

private:
    bool securityChipReady_;

    void verifyApplicationSignature();
    void verifyIntegrityMeasurement();
    void verifyTrustChain();
};

// 用例2: 安全通信建立
class SecureCommunicationEstablishment : public SecurityUseCase {
public:
    void execute() override {
        // 1. 验证对端证书
        verifyPeerCertificate();

        // 2. 执行密钥协商
        performKeyAgreement();

        // 3. 建立加密通道
        establishEncryptedChannel();

        // 4. 验证通道完整性
        verifyChannelIntegrity();

        supervision_->reportAlive(getId());
    }

    std::string getId() const override {
        return "SEC-UC-002";
    }

    bool verifyPreconditions() override {
        return timeServiceAvailable_ && crypto_->isReady();
    }

private:
    bool timeServiceAvailable_;

    void verifyPeerCertificate();
    void performKeyAgreement();
    void establishEncryptedChannel();
    void verifyChannelIntegrity();
};

// 用例3: 安全存储访问
class SecureStorageAccess : public SecurityUseCase {
public:
    void execute() override {
        // 1. 验证访问权限
        verifyAccessPermission();

        // 2. 解密数据
        decryptData();

        // 3. 验证数据完整性
        verifyDataIntegrity();

        // 4. 返回安全数据
        returnSecureData();

        supervision_->reportAlive(getId());
    }

    std::string getId() const override {
        return "SEC-UC-003";
    }

    bool verifyPreconditions() override {
        return keyMaterialAvailable_;
    }

private:
    bool keyMaterialAvailable_;

    void verifyAccessPermission();
    void decryptData();
    void verifyDataIntegrity();
    void returnSecureData();
};

}

三、ISO 26262 ASIL等级体系

3.1 ASIL评估流程

ASIL（Automotive Safety Integrity Level）是ISO 26262中定义的风险分类方法，通过三个维度评估：

  • 严重度（Severity, S）：危害后果的严重程度（S0-S3）
  • 暴露概率（Exposure, E）：危害场景发生的概率（E0-E4）
  • 可控性（Controllability, C）：驾驶员控制危害的难易程度（C0-C3）

3.2 ASIL等级定义

ASIL等级 风险级别 目标失效率 S+E+C组合
ASIL A 最低 ≤100 FIT S0+E4+C3 ~ S1+E4+C3
ASIL B 中等 ≤100 FIT S2+E4+C3 ~ S2+E4+C1
ASIL C 较高 ≤100 FIT S3+E4+C3 ~ S3+E4+C1
ASIL D 最高 ≤10 FIT S3+E4+C3
QM 无安全要求 - 其他组合

注：FIT（Failure In Time）= 每10亿设备小时内的故障数

3.3 ASIL分解策略

ASIL分解是降低开发复杂度和成本的有效方法，核心原则是：

  • 分解后的两个子系统共同覆盖同一安全目标
  • 子系统必须相互独立（无共因失效）
  • 随机硬件失效指标（PMHF、SPFM、LFM）不因分解而降低

典型分解方式：

原等级 分解方式 说明
ASIL D ASIL B(D) + ASIL B(D) 两个ASIL B组件，需独立开发
ASIL C ASIL B(C) + ASIL B(C) 两个ASIL B组件，其中一个承担部分C要求
ASIL B ASIL A(B) + ASIL A(B) 两个ASIL A组件，需满足独立性

四、功能安全设计实践

4.1 安全目标与安全状态

安全目标（Safety Goal）是系统的顶层安全要求，定义了系统需要达到的安全状态。例如：

  • SG1: "避免电机意外激活" → 安全状态：切断电机供电
  • SG2: "确保制动系统可用" → 安全状态：进入跛行回家模式
  • SG3: "防止自动驾驶模式下的非预期退出" → 安全状态：安全停车

4.2 FMEA与FMEDA分析

FMEA（Failure Mode and Effects Analysis）分析可能的失效模式及其影响。FMEDA在此基础上增加了失效率数据，计算安全相关的硬件指标：

  • PMHF：Proportional Metric of Hardware Failures，硬件故障比例指标
  • SPFM：Single-Point Fault Metric，单点故障指标
  • LFM：Latent Fault Metric，潜在故障指标

4.3 共因失效分析

共因失效（Common Cause Failure）是ASIL分解成功的关键挑战。分析内容包括：

  • 温度对冗余模块的相同影响
  • 电源异常对多模块的相同影响
  • 时钟异常对同步运行的相同影响
  • 软件共因失效（共享库缺陷）

五、信息安全设计实践

5.1 EVITA架构

EVITA（E-Safety Vehicle Intrusion Protected Applications）是欧洲汽车工业的安全架构标准，定义了车载网络安全的基线要求。AP平台遵循EVITA架构设计，支持Full/Medium/Medium-EVAL三种安全等级。

5.2 E2E安全通信

端到端（End-to-End）安全通信保护是车内网络通信安全的关键：

复制代码
// E2E安全通信实现
#include <ara/com/runtime.h>
#include <ara/crypto/crypto_service.h>

namespace e2e_security {

// E2E保护配置
struct E2EProtectionConfig {
    uint16_t dataId;           // 数据ID
    bool protectEnabled;       // 是否启用保护
    uint16_t maxDataLength;    // 最大数据长度

    // 计数器配置
    bool counterEnabled;       // 计数器使能
    uint16_t counterInitial;   // 初始计数器值
    uint16_t counterMax;       // 最大计数值

    // CRC配置
    bool crcEnabled;           // CRC使能
    uint32_t crcSeed;          // CRC初始值

    // 加密配置
    bool encryptionEnabled;    // 加密使能
    std::string cipherAlgorithm; // 加密算法
};

// E2E保护状态
struct E2EProtectionState {
    uint16_t counter;          // 数据计数器
    std::vector<uint8_t> key;   // 会话密钥
    uint64_t freshness;         // 新鲜度值
};

// E2E保护器
class E2EProtector {
public:
    explicit E2EProtector(const E2EProtectionConfig& config)
        : config_(config), state_{} {}

    // 保护数据（发送端）
    ara::core::Result<std::vector<uint8_t>> protect(
        const std::vector<uint8_t>& data
    ) {
        std::vector<uint8_t> protectedData = data;

        // 1. 添加CRC
        if (config_.crcEnabled) {
            uint32_t crc = computeCRC(
                protectedData,
                config_.crcSeed
            );
            appendBytes(protectedData, crc);
        }

        // 2. 添加计数器
        if (config_.counterEnabled) {
            appendBytes(protectedData, state_.counter);
            state_.counter = (state_.counter + 1) % config_.counterMax;
        }

        // 3. 加密
        if (config_.encryptionEnabled) {
            auto result = encrypt(protectedData, state_.key);
            if (!result.HasValue()) {
                return ara::core::Result<std::vector<uint8_t>>::FromError(
                    result.Error()
                );
            }
            protectedData = result.Value();
        }

        // 4. 添加新鲜度令牌
        appendBytes(protectedData, state_.freshness);
        state_.freshness++;

        return ara::core::Result<std::vector<uint8_t>>::FromValue(
            std::move(protectedData)
        );
    }

    // 验证数据（接收端）
    ara::core::Result<std::vector<uint8_t>> verify(
        const std::vector<uint8_t>& protectedData
    ) {
        std::vector<uint8_t> data = protectedData;

        // 1. 提取并验证新鲜度
        uint64_t receivedFreshness = extractLast<uint64_t>(data);
        if (receivedFreshness <= lastFreshness_) {
            return ara::core::Result<std::vector<uint8_t>>::FromError(
                E2EError::FRESHNESS_VIOLATION
            );
        }
        lastFreshness_ = receivedFreshness;

        // 2. 解密
        if (config_.encryptionEnabled) {
            auto result = decrypt(data, state_.key);
            if (!result.HasValue()) {
                return ara::core::Result<std::vector<uint8_t>>::FromError(
                    result.Error()
                );
            }
            data = result.Value();
        }

        // 3. 验证计数器
        if (config_.counterEnabled) {
            uint16_t receivedCounter = extractLast<uint16_t>(data);
            if (!isValidCounter(receivedCounter)) {
                return ara::core::Result<std::vector<uint8_t>>::FromError(
                    E2EError::COUNTER_ERROR
                );
            }
        }

        // 4. 验证CRC
        if (config_.crcEnabled) {
            uint32_t receivedCRC = extractLast<uint32_t>(data);
            uint32_t computedCRC = computeCRC(data, config_.crcSeed);
            if (receivedCRC != computedCRC) {
                return ara::core::Result<std::vector<uint8_t>>::FromError(
                    E2EError::CRC_ERROR
                );
            }
        }

        return ara::core::Result<std::vector<uint8_t>>::FromValue(
            std::move(data)
        );
    }

private:
    E2EProtectionConfig config_;
    E2EProtectionState state_;
    uint64_t lastFreshness_ = 0;

    uint32_t computeCRC(const std::vector<uint8_t>& data, uint32_t seed);
    bool isValidCounter(uint16_t counter);
    ara::core::Result<std::vector<uint8_t>> encrypt(
        const std::vector<uint8_t>& data,
        const std::vector<uint8_t>& key
    );
    ara::core::Result<std::vector<uint8_t>> decrypt(
        const std::vector<uint8_t>& data,
        const std::vector<uint8_t>& key
    );

    template<typename T>
    void appendBytes(std::vector<uint8_t>& buffer, T value) {
        const uint8_t* bytes = reinterpret_cast<const uint8_t*>(&value);
        buffer.insert(buffer.end(), bytes, bytes + sizeof(T));
    }

    template<typename T>
    T extractLast(std::vector<uint8_t>& buffer) {
        T value;
        std::copy(
            buffer.end() - sizeof(T),
            buffer.end(),
            reinterpret_cast<uint8_t*>(&value)
        );
        buffer.erase(buffer.end() - sizeof(T), buffer.end());
        return value;
    }
};

}

5.3 安全启动

安全启动（Secure Boot）确保只有经过验证的软件才能执行：

复制代码
// AP平台安全启动流程
#include <ara/crypto/crypto_service.h>
#include <ara/boot/boot_control.h>

namespace secure_boot {

// 启动阶段定义
enum class BootStage {
    ROM_BOOT,        // ROM引导
    FIRST_STAGE,     // 第一阶段引导加载器
    SECOND_STAGE,    // 第二阶段引导加载器
    HYPERVISOR,      // 虚拟机管理器
    OS,              // 操作系统
    ADAPTIVE_APP     // 自适应应用
};

// 启动度量记录
struct BootMeasurement {
    BootStage stage;
    std::vector<uint8_t> hash;
    std::vector<uint8_t> signature;
    std::chrono::system_clock::time_point timestamp;
};

// 安全启动管理器
class SecureBootManager {
public:
    // 验证启动阶段
    ara::core::Result<void> verifyBootStage(
        BootStage stage,
        const std::vector<uint8_t>& image,
        const ara::crypto::Certificate& signingCertificate
    ) {
        // 1. 计算镜像哈希
        auto hashResult = cryptoProvider_->computeHash(
            image,
            ara::crypto::HashAlgorithm::SHA_256
        );
        if (!hashResult.HasValue()) {
            return ara::core::Result<void>::FromError(
                BootError::HASH_COMPUTATION_FAILED
            );
        }

        // 2. 验证签名
        auto verifyResult = cryptoProvider_->verifySignature(
            hashResult.Value(),
            signingCertificate,
            [this](const auto& cert) {
                return verifyCertificateChain(cert);
            }
        );
        if (!verifyResult.HasValue()) {
            return ara::core::Result<void>::FromError(
                BootError::SIGNATURE_VERIFICATION_FAILED
            );
        }

        // 3. 记录度量
        recordMeasurement(stage, hashResult.Value());

        // 4. 更新信任状态
        updateTrustState(stage);

        return ara::core::Result<void>::FromValue();
    }

    // 获取启动度量日志
    const std::vector<BootMeasurement>& getMeasurements() const {
        return measurements_;
    }

    // 验证启动完整性
    ara::core::Result<bool> verifyBootIntegrity() {
        // 验证所有阶段的度量记录
        for (const auto& measurement : measurements_) {
            if (!verifyMeasurement(measurement)) {
                return ara::core::Result<bool>::FromValue(false);
            }
        }
        return ara::core::Result<bool>::FromValue(true);
    }

private:
    ara::crypto::CryptoProvider* cryptoProvider_;
    std::vector<BootMeasurement> measurements_;
    std::map<BootStage, bool> trustState_;

    bool verifyCertificateChain(const ara::crypto::Certificate& cert);
    void recordMeasurement(BootStage stage, const std::vector<uint8_t>& hash);
    void updateTrustState(BootStage stage);
    bool verifyMeasurement(const BootMeasurement& measurement);
};

}

六、功能安全与信息安全的融合

6.1 融合设计原则

功能安全与信息安全的融合设计应遵循以下原则：

  1. 统一威胁分析：安全目标应同时考虑功能故障和恶意攻击
  2. 安全状态协调：故障响应和安全响应应协调设计
  3. 资源隔离：安全关键功能与普通功能在进程级别隔离
  4. 持续监控：同时监控功能异常和安全异常
  5. 生命周期整合：从设计、开发到运维的统一安全管理

6.2 ara::phm与ara::crypto协同

AP平台的健康管理与密码服务协同工作，实现统一的安全监控与响应：

复制代码
// ara::phm与ara::crypto协同示例
#include <ara/phm/phm_client.h>
#include <ara/crypto/crypto_service.h>

namespace safety_security_convergence {

// 融合安全监控器
class ConvergedSecurityMonitor {
public:
    ConvergedSecurityMonitor(
        ara::phm::SupervisionEntity& phm,
        ara::crypto::CryptoProvider& crypto
    ) : phm_(phm), crypto_(crypto) {}

    // 初始化融合监控
    ara::core::Result<void> initialize() {
        // 1. 配置PHM监督实体
        configureHealthSupervision();

        // 2. 初始化密码服务监控
        initializeCryptoMonitoring();

        // 3. 注册恢复动作
        registerRecoveryActions();

        return ara::core::Result<void>::FromValue();
    }

    // 安全异常处理
    void handleSecurityEvent(const SecurityEvent& event) {
        // 1. 评估安全事件的功能安全影响
        auto safetyImpact = assessSafetyImpact(event);

        // 2. 根据影响级别采取相应措施
        switch (safetyImpact.severity) {
            case SafetySeverity::CRITICAL:
                // 触发紧急关机
                triggerEmergencyShutdown();
                phm_.reportHealthStatus(
                    ara::core::InstanceSpecifier("SafetyMonitor"),
                    ara::phm::HealthStatus::Faulted
                );
                break;

            case SafetySeverity::HIGH:
                // 切断安全相关服务
                isolateCompromisedServices();
                phm_.reportAlive(
                    ara::core::InstanceSpecifier("SecurityMonitor")
                );
                break;

            case SafetySeverity::MEDIUM:
                // 降级运行
                enableDegradedMode();
                break;

            case SafetySeverity::LOW:
                // 记录日志，继续运行
                logSecurityEvent(event);
                break;
        }

        // 3. 触发安全状态切换
        if (safetyImpact.requiresStateTransition) {
            transitionToSafeState(safetyImpact.targetState);
        }
    }

    // 功能异常处理
    void handleFunctionalFault(const FunctionalFault& fault) {
        // 1. 检查功能异常是否由安全攻击引起
        auto rootCause = analyzeRootCause(fault);

        if (rootCause.isSecurityRelated) {
            // 安全相关，转到安全事件处理
            handleSecurityEvent(rootCause.securityEvent);
        } else {
            // 纯功能故障，标准PHM处理
            phm_.reportHealthStatus(
                fault.entityId,
                fault.healthStatus
            );
        }
    }

private:
    ara::phm::SupervisionEntity& phm_;
    ara::crypto::CryptoProvider& crypto_;

    // 安全影响评估
    struct SafetyImpactAssessment {
        SafetySeverity severity;
        bool requiresStateTransition;
        SafeState targetState;
        std::vector<std::string> affectedFunctions;
    };

    SafetyImpactAssessment assessSafetyImpact(const SecurityEvent& event);
    void configureHealthSupervision();
    void initializeCryptoMonitoring();
    void registerRecoveryActions();
    void triggerEmergencyShutdown();
    void isolateCompromisedServices();
    void enableDegradedMode();
    void transitionToSafeState(SafeState state);

    // 根因分析
    struct RootCauseAnalysis {
        bool isSecurityRelated;
        SecurityEvent securityEvent;
    };

    RootCauseAnalysis analyzeRootCause(const FunctionalFault& fault);
};

}

6.3 AP平台健康监控与安全通信融合

AP平台的健康监控（ara::phm）与安全通信（ara::com + ara::crypto）深度融合，实现端到端的安全保障：

复制代码
// 健康监控与安全通信融合
#include <ara/com/runtime.h>
#include <ara/phm/phm_client.h>
#include <ara/crypto/crypto_service.h>

namespace converged_communication {

// 受信任的服务代理
template<typename ServiceInterface>
class TrustedServiceProxy {
public:
    TrustedServiceProxy(
        const ara::core::InstanceSpecifier& serviceId,
        ara::phm::SupervisionEntity& supervision,
        ara::crypto::CryptoProvider& crypto
    ) : serviceId_(serviceId)
      , supervision_(supervision)
      , crypto_(crypto) {}

    // 带健康监控的安全调用
    template<typename... Args>
    ara::core::Future<typename ServiceInterface::ResultType>
    secureInvokeWithMonitoring(Args&&... args) {
        // 1. 检查服务健康状态
        auto healthStatus = supervision_.getSupervisionStatus(serviceId_);
        if (!healthStatus.HasValue() ||
            healthStatus.Value() != ara::phm::HealthStatus::Good) {
            // 服务不健康，拒绝调用
            return ara::core::Future<typename ServiceInterface::ResultType>(
                std::make_exception_ptr(
                    std::runtime_error("Service not healthy")
                )
            );
        }

        // 2. 执行安全调用
        auto future = invokeWithSecurity(std::forward<Args>(args)...);

        // 3. 注册完成回调
        future.then([this](const auto& result) {
            if (result.hasError()) {
                // 调用失败，报告故障
                supervision_.reportHealthStatus(
                    serviceId_,
                    ara::phm::HealthStatus::Faulted
                );
            } else {
                // 调用成功，报告存活
                supervision_.reportAlive(serviceId_);
            }
        });

        return future;
    }

private:
    ara::core::InstanceSpecifier serviceId_;
    ara::phm::SupervisionEntity& supervision_;
    ara::crypto::CryptoProvider& crypto_;

    template<typename... Args>
    ara::core::Future<typename ServiceInterface::ResultType>
    invokeWithSecurity(Args&&... args) {
        // 安全调用实现...
    }
};

// 安全通信通道监控器
class SecureChannelMonitor {
public:
    // 监控安全通道状态
    void monitorChannel(const ara::core::InstanceSpecifier& channelId) {
        // 1. 周期性检查通道健康状态
        auto status = checkChannelHealth(channelId);

        if (status.channelFaulted) {
            // 通道故障，触发安全响应
            handleChannelFault(channelId, status.faultType);
        }

        if (status.securityViolation) {
            // 安全违规，触发安全状态切换
            handleSecurityViolation(channelId, status.violationType);
        }

        // 2. 更新PHM状态
        supervision_.reportHealthStatus(
            channelId,
            status.healthStatus
        );
    }

    // 安全违规处理
    void handleSecurityViolation(
        const ara::core::InstanceSpecifier& channelId,
        SecurityViolationType violationType
    ) {
        switch (violationType) {
            case SecurityViolationType::UNAUTHORIZED_ACCESS:
                // 撤销访问权限，重新协商会话
                revokeAndRenegotiate(channelId);
                break;

            case SecurityViolationType::MESSAGE_TAMPERING:
                // 切断通道，重新建立
                terminateAndRebuild(channelId);
                break;

            case SecurityViolationType::REPLAY_ATTACK:
                // 重新同步新鲜度值
                resyncFreshness(channelId);
                break;

            case SecurityViolationType::KEY_COMPROMISED:
                // 触发紧急密钥撤销
                emergencyKeyRevocation(channelId);
                break;
        }
    }

private:
    ara::phm::SupervisionEntity& supervision_;
    ara::crypto::CryptoProvider& crypto_;

    struct ChannelStatus {
        bool channelFaulted;
        FaultType faultType;
        bool securityViolation;
        SecurityViolationType violationType;
        ara::phm::HealthStatus healthStatus;
    };

    ChannelStatus checkChannelHealth(
        const ara::core::InstanceSpecifier& channelId
    );

    void handleChannelFault(
        const ara::core::InstanceSpecifier& channelId,
        FaultType faultType
    );

    void revokeAndRenegotiate(
        const ara::core::InstanceSpecifier& channelId
    );
    void terminateAndRebuild(
        const ara::core::InstanceSpecifier& channelId
    );
    void resyncFreshness(
        const ara::core::InstanceSpecifier& channelId
    );
    void emergencyKeyRevocation(
        const ara::core::InstanceSpecifier& channelId
    );
};

}

七、开发流程与工具链

7.1 安全开发流程

功能安全与信息安全协同开发遵循统一的安全生命周期：

  1. 概念阶段：系统定义、HARA+Threat Analysis联合分析、安全目标导出
  2. 系统开发：技术安全概念+安全架构设计、统一的安全需求规范
  3. 软件开发：软件安全需求、ara:: API使用规范、安全编码标准
  4. 集成验证：安全功能测试、渗透测试、漏洞扫描
  5. 安全认证：ISO 26262 ASIL认证、ISO/SAE 21434认证
  6. 运维阶段：安全监控、漏洞管理、OTA安全更新

7.2 安全认证

常见的汽车安全认证包括：

认证标准 适用范围 AP平台相关
ISO 26262 ASIL B/D 功能安全 ara::phm健康管理体系
ISO/SAE 21434 网络安全工程 ara::crypto/ara::iam安全服务
TISAX 信息安全评估 整车安全体系
UNECE WP.29 CSMS 网络安全管理系统 OTA安全更新

八、总结与展望

功能安全与信息安全的融合是智能网联汽车安全设计的核心命题。AUTOSAR Adaptive Platform通过ara::crypto、ara::iam、ara::phm三大安全服务族，为开发者提供了完整的软件层面安全解决方案。

在AP平台安全设计中，开发者应当：

  • 统一威胁模型：在项目早期整合功能安全与信息安全分析
  • 分层防护设计：利用ara:: API构建多层安全防护体系
  • 动态安全策略：充分利用AP平台动态配置能力
  • 持续安全验证：在开发全生命周期中保持安全验证
  • 认证合规：确保设计满足ISO 26262和ISO/SAE 21434要求

随着汽车电子电气架构向域控制器和中央计算平台演进，功能安全与信息安全的融合将变得愈发重要。AP平台的安全架构为这一趋势提供了坚实的技术基础。

推荐阅读：

  • AP-09 C++17在AP中的应用 - 安全关键软件的现代C++实践
  • AP-07 ara::persistency持久化 - 安全存储设计
  • AP-04 ara::com通信管理 - 安全通信架构
  • AP-03 SOME/IP协议实战 - 服务安全

AUTOSAR AP实战指南系列 | 第10篇 | 功能安全与信息安全

热门推荐
01如何新建文件夹？ 电脑新建文件夹的4种方法02GitHub 镜像站点032026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片04国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）05AI科技热点日报 | 2026年07月01日06幻兽帕鲁 - 服务器管理员权限与 GM 命令完全指南07AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路082026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？09微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新10CC-Switch & Claude 基于 Linux 服务器安装使用指南
