WGS-84通用横轴墨卡托投影工具箱：从UTM到任意带工程坐标的批量转换利器

摘要

在日常测绘与GIS开发中，经常需要将WGS‑84大地坐标与UTM投影坐标、自定义中央子午线的工程坐标系进行互相转换。本文介绍一款基于C#开发的WinForm工具箱，支持批量转换、椭球高改正、度分秒/十进制度灵活输入输出，并提供UTM带号自动计算与工程坐标系任意参数设置。文中深入分析了横轴墨卡托投影的数学基础、椭球高对平面坐标的归化改正方法，并给出核心代码实现与详细使用教程。

一、引言

通用横轴墨卡托投影（Universal Transverse Mercator，UTM）是应用最广泛的投影系统之一，而自定义中央子午线的工程坐标系（如"任意带"投影）则在大型工程测量中不可或缺。市面已有许多专业坐标转换工具，但对于开发者而言，一个开源、可控、可批量处理的轻量级工具更为实用。

本文基于WGS‑84椭球，实现了一个完整的Windows窗体应用程序，具备以下特性：

常规UTM正反算：经纬度 ⇄ UTM（自动计算带号与纬度带字母）；
工程坐标系正反算：支持任意中央子午线、尺度因子、东/北偏移；
椭球高改正：将大地高纳入平面坐标的比例缩放，实现"椭球高不是摆设"；
批量处理：多行输入输出，支持复制粘贴；
灵活的格式：十进制度与度分秒（ddd.mmss.ssss）自由切换。

二、功能与界面设计

程序主界面采用TabControl分为两个选项卡：

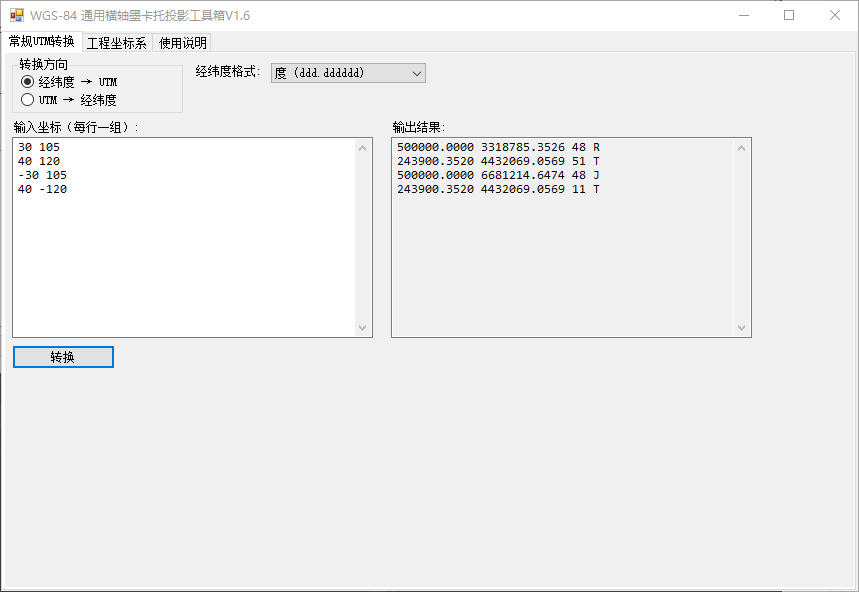

TabPage1 -- 常规UTM转换

转换方向选择："经纬度 → UTM"或"UTM → 经纬度"；
经纬度格式下拉框：度（ddd.dddddd）或度分秒（ddd.mmss.ssss）；
左侧多行文本框输入坐标，右侧输出结果；
UTM输出格式：东坐标北坐标带号纬度带字母（保留4位小数）；
支持批量处理，错误行会单独提示。

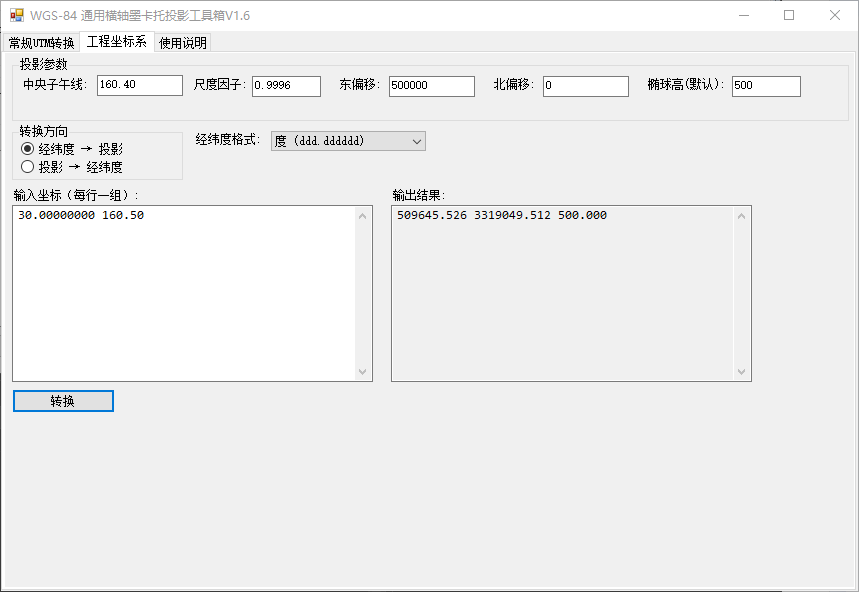

TabPage2 -- 工程坐标系

投影参数设置：中央子午线、尺度因子（1.0或0.9996）、东偏移、北偏移、默认椭球高（通常为0）；
转换方向："经纬度 → 投影"或"投影 → 经纬度"；
同样支持格式切换与批量处理；
椭球高参与计算：输出坐标会因高程不同而产生细微但正确的缩放。

三、数学基础

3.1 WGS-84椭球参数

3.2 横轴墨卡托投影正反算

横轴墨卡托投影公式是UTM与工程坐标系的数学核心。标准公式可由ProjNet库直接实现，但为了引入椭球高改正，我们还需要理解卯酉圈曲率半径 �N：

其中 �B 为纬度（弧度）。

3.3 椭球高改正

工程坐标系通常是投影到椭球面上的平面坐标。当测区平均高程面与椭球面不重合时，需要进行投影面变换。最简单的归化方法是比例缩放：

设椭球面上投影坐标为(E0,N0)，则对应于高程 ℎh 的坐标 (E,N) 为：

其中 FE,FN 为假东、假北偏移。反算时则进行逆缩放并迭代一次（因为 N 依赖于待求纬度），精度足够。

四、核心代码解析

4.1 度分秒与十进制度的互转

度分秒格式采用 ddd.mmss.ssss，即度、分、秒之间用小数点分隔，分占两位整数，秒包括小数部分。例如 150.262400 表示 150°26′24.00″。转换函数如下：

复制代码

// 度分秒 → 十进制度
private double DmsToDegrees(double dms)
{
    bool negative = dms < 0;
    double absVal = Math.Abs(dms);
    double deg = Math.Floor(absVal);
    double frac = absVal - deg;
    double minutes = Math.Floor(frac * 100.0);
    double seconds = (frac * 100.0 - minutes) * 100.0;
    if (minutes >= 60.0) throw new FormatException("分不能≥60");
    if (seconds >= 60.0) throw new FormatException("秒不能≥60");
    double result = deg + minutes / 60.0 + seconds / 3600.0;
    return negative ? -result : result;
}

// 十进制度 → 度分秒字符串
private string FormatCoord(double deg, ComboBox cmb)
{
    if (cmb.SelectedIndex == 1) // 度分秒格式
    {
        bool negative = deg < 0;
        double absDeg = Math.Abs(deg);
        double d = Math.Floor(absDeg);
        double minFloat = (absDeg - d) * 60.0;
        double m = Math.Floor(minFloat);
        double s = (minFloat - m) * 60.0;
        s = Math.Round(s, 4, MidpointRounding.AwayFromZero);
        if (s >= 60.0) { s -= 60; m++; }
        if (m >= 60) { m -= 60; d++; }
        return $"{(negative ? "-" : "")}{d}.{m:00}{s:00.0000}";
    }
    else return deg.ToString("F8");
}

4.2 UTM投影构建与转换

利用ProjNet的WKT字符串生成投影坐标系，避免手动拼接参数出错：

复制代码

private ProjectedCoordinateSystem CreateUtmProjection(int zone, bool north)
{
    string wkt = $@"PROJCS[""WGS 84 / UTM zone {zone}{(north ? "N" : "S")}"",
        GEOGCS[""WGS 84"", DATUM[""WGS_1984"", SPHEROID[""WGS 84"", 6378137, 298.257223563]],
        PRIMEM[""Greenwich"", 0], UNIT[""degree"", 0.0174532925199433]],
        PROJECTION[""Transverse_Mercator""],
        PARAMETER[""latitude_of_origin"", 0],
        PARAMETER[""central_meridian"", {zone * 6 - 183.0}],
        PARAMETER[""scale_factor"", 0.9996],
        PARAMETER[""false_easting"", 500000],
        PARAMETER[""false_northing"", {(north ? 0 : 10000000)}],
        UNIT[""metre"", 1]]";
    var cf = new CoordinateSystemFactory();
    return (ProjectedCoordinateSystem)cf.CreateFromWkt(wkt);
}

// 坐标转换核心
private double[] Transform(CoordinateSystem from, CoordinateSystem to, double x, double y)
{
    var trans = Ctf.CreateFromCoordinateSystems(from, to);
    return trans.MathTransform.Transform(new[] { x, y });
}

4.3 工程坐标系及椭球高改正

自定义投影类似，但不使用固定带号。椭球高改正体现在正反算的缩放操作中：

复制代码

// 正算：经纬度 → 投影坐标 (带椭球高改正)
double[] result = Transform(Wgs84, projCs, lon, lat);
double east0 = result[0], north0 = result[1];
double N = GetPrimeVerticalRadius(latRad);
double scale = (N + h) / N;
double east = falseE + (east0 - falseE) * scale;
double north = falseN + (north0 - falseN) * scale;

// 反算：投影坐标 → 经纬度 (迭代一次)
double[] approx = Transform(projCs, Wgs84, east, north);
double latRad = approx[1] * Math.PI / 180.0;
N = GetPrimeVerticalRadius(latRad);
double scaleInv = N / (N + h);
double east0 = falseE + (east - falseE) * scaleInv;
double north0 = falseN + (north - falseN) * scaleInv;
double[] final = Transform(projCs, Wgs84, east0, north0);

五、使用教程

5.1 环境准备

Visual Studio 2017及以上，新建.NET Framework 4.7.2或.NET 6.0+的WinForm项目；

5.2 常规UTM转换示例

选择"经纬度 → UTM"；
经纬度格式选择"度"；
在左侧输入：-35 150.44（南纬35°，东经150.44°）；
点击"转换"，输出：266368.9656 6123962.0530 56 H（东、北坐标保留四位小数）。

5.3 工程坐标系示例

在"工程坐标系"选项卡中设置：
- 中央子午线：160.40（度分秒格式，表示160°40′）
- 尺度因子：1.0
- 东偏移：500000，北偏移：0
- 默认椭球高：0
选择"经纬度 → 投影"，格式"度分秒"；
输入：-35.000000 150.262400（150°26′24″），可选椭球高如：-35.000000 150.262400 150.5
输出会显示投影后的东、北坐标及椭球高；当高程不为0时，平面坐标会按比例放大（因为 N+h > N ）。

5.4 批量处理

在两个输入框中可粘贴多行数据，例如：

复制代码

-35 150.44
-34 151.0
266368.9656 6123962.053 56 H

程序会逐行计算，结果统一显示在右侧输出框，错误行会以[行N错误]提示。

六、总结

本文实现了一个基于WGS-84椭球、ProjNet库的横轴墨卡托投影工具箱，涵盖了从标准UTM转换到任意带工程坐标系的正反算，并创新性地引入了椭球高归化改正，使得高程数据不再流于形式。通过灵活的度分秒/度格式切换、批量输入输出、参数自由配置，大幅提升了测绘数据处理的便捷性与准确性。

完整源代码已开放，读者可根据需要进一步扩展多椭球支持、七参数转换等功能。该工具轻量、无数据库依赖，适合集成到各类地理信息生产流程中。

参考资料

ProjNet 官方仓库：https://github.com/NetTopologySuite/ProjNet
孔祥元等. 大地测量学基础 $M$ . 武汉大学出版社, 2010.
USGS UTM 投影文档：https://pubs.usgs.gov/pp/1395/report.pdf
