短文标题： 开漏输出：只拉低不推高，上拉电阻是灵魂

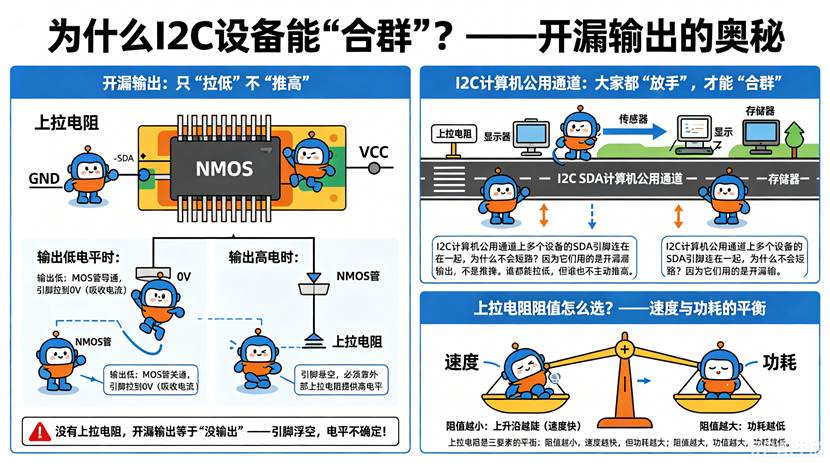

你有没有想过一个问题：I2C总线上多个设备的SDA引脚连在一起，为什么不会短路？因为它们用的是开漏输出 ，不是推挽。谁都能拉低，但谁也不主动推高。大家都"放手"时，总线被上拉电阻拉到高电平。开漏输出只拉低不推高，上拉电阻决定高电平------这是它"合群"的根本原因。开漏输出的内部结构 ，内部只有一个接地的NMOS管：
- 输出低电平：MOS管导通，引脚拉到0V（吸收电流）
- 输出高电平：MOS管关断，引脚悬空------必须靠外部上拉电阻提供高电平
**没有上拉电阻，开漏输出等于"没输出"------引脚浮空，电平不确定。上拉电阻阻值怎么选？**上拉电阻是三要素的平衡：
- 阻值越小：上升沿越陡（速度快），但低电平时功耗越大（I = VCC / R_pullup）
- 阻值越大：功耗越低，但上升沿变缓（RC时间常数大）

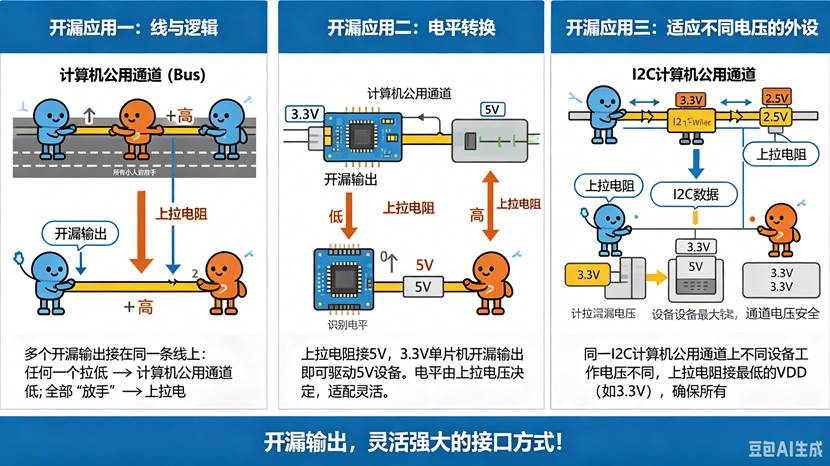

I2C规范推荐：400kHz用1.5~2kΩ，100kHz用4.7~10kΩ。 阻值选取还要考虑总线电容------导线越长、设备越多，总电容越大，需更小上拉电阻保证上升时间。开漏的三个经典应用
1. 线与逻辑（多设备共享总线），多个开漏输出接在同一条线上：任何一个拉低→总线低；全部"放手"→上拉电阻拉高。I2C、1-Wire都基于此原理。
2. 电平转换（3.3V ↔ 5V），上拉电阻接5V，3.3V单片机开漏输出即可驱动5V设备。电平由上拉电压决定，适配灵活。双向通信配合MOS管和体二极管（教程3.5节）。
3. 适应不同电压的外设，同一I2C总线上不同设备工作电压不同，上拉电阻接最低的VDD（如3.3V），确保所有设备不超压。
**STM32内部上拉电阻，**STM32内部有约40kΩ上拉电阻，通过GPIOx_ODR寄存器控制：
GPIOA->CRL |= (0x08 << 0); // 上拉/下拉输入模式
GPIOA->ODR |= (1 << 0); // 使能内部上拉
内部上拉驱动弱（上升沿慢，几百kHz内），适合按键输入、低速信号。I2C等高速通信仍需外部上拉。开漏与推挽对比
这个故事的启示， 开漏输出不强，但"合群"：不争不抢（不主动推高）才能协作（线与）；不强求电压（靠外部电阻决定）才能适应不同电平标准。上拉电阻是开漏的灵魂，没它就"飘"了。
写在最后， I2C总线用开漏，不是因为它强，是因为它"合群"。选好上拉电阻，速度和功耗兼得。开漏+上拉=共享总线的黄金搭档。
（本文灵感源于于振南《新概念ARM32单片机》教程第3.4节、第3.6节。）
