binocular_calibration 双目标定数学原理 -Bouguet思想

该算子是Halcon 双目相机标定核心算子 ，本质是联合优化求解左右相机内参、畸变、相对位姿、全局位姿 ，基于针孔相机模型 + 透镜畸变 + 光束平差法 (Bundle Adjustment, BA) 实现全局最小二乘优化。

一、binocular_calibration算子

cpp 复制代码

binocular_calibration (
X, Y, Z,          // 世界坐标系 3D 标定点 (Xw,Yw,Zw)
RowsL, ColsL,     // 左图观测像素坐标 (v_L, u_L)
RowsR, ColsR,     // 右图观测像素坐标 (v_R, u_R)
StartCamParL,     // 左相机初始内参+畸变 [f,k1,k2,k3,p1,p2,cx,cy,sx,sy]
StartCamParR,     // 右相机初始内参+畸变
StartPosesL,      // 左相机所有姿态初始 (R,t)
StartPosesR,      // 右相机所有姿态初始 (R,t)
'all',            // 优化模式：'all' = 同时优化 内参+畸变+所有位姿+双目外参
CamParamL,        // 输出：优化后左相机完整参数
CamParamR,        // 输出：优化后右相机完整参数
NFinalPoseL,      // 输出：所有左相机最终位姿 (R,t)
NFinalPoseR,      // 输出：所有右相机最终位姿
cLPcR,            // 输出：右相机相对左相机的外参 (R_LR, t_LR)
Errors            // 输出：整体平均重投影误差(像素)
)

二、Bouguet思想

1、为什么要做立体矫正

原始双目现状

普通双目相机安装后，很难做到严格平行：

左右相机光轴不平行、成像平面不共面；
极线是倾斜斜线；
找匹配点需要在整张图 / 斜线上搜索，速度慢、误匹配多

校正目标（统一目标）

把任意姿态的双目，变换成理想平行双目：

两相机光轴平行、成像面共面；
所有极线变为水平线 （匹配点一定在同一行）；
匹配只需要一维同行搜索。

Bouguet 是已标定双目 的经典校正算法，也是 OpenCV 默认实现，最大特点：让两张图的旋转畸变最小。

2、Bouguet 核心思想

核心总思想

已知右相机相对左相机的旋转R 和平移 t（基线）：

先构造一个全局旋转，把基线方向强行转到水平 X 轴，让极线变水平；
再把左右相机之间的相对旋转 **** 平均拆分：左转一半、右转一半；
最终两相机相对旋转完全抵消、光轴平行，同时单张图像旋转角度最小，画面变形最少。

分层拆解 3 个关键思路

a、对齐基线-极线水平

双目极线倾斜的根源是基线（两相机光心连线）不是水平的 。 Bouguet 第一步：构造旋转矩阵，将基线向量旋转到标准坐标系的 X 轴，极点被推到无穷远，极线自然全部变成水平线。

b、平分相对旋转 → 最小图像畸变

假设左右相机原本有一个整体相对旋转 R。

若只让右相机单独旋转抵消 R：右图旋转角度大，画面扭曲、边缘裁剪严重；
若只让左相机旋转抵消 R：左图扭曲严重；
Bouguet 方案：把总旋转R拆成两半 R^1/2，左相机反向转半角，右相机正向转半角。两图旋转幅度一致且最小，这是该算法最核心的优势

c、组合两次旋转 → 得到最终校正姿态

将「基线对齐旋转」和「半旋转补偿」结合，分别得到左、右相机的最终校正旋转，再结合相机内参完成像素重映射

分步原理（几何 + 数学）

约定：

以左相机坐标系为基准；
R：右相机相对左相机的旋转矩阵；
t：右相机相对左相机的平移向量（基线向量）

步骤 1：构造基线对齐旋转矩阵 R_rect

目的：让基线沿 X 轴，极线水平。构建一组右手正交坐标系 $r1,r2,r3$

1、r1:新X轴=单位化基线

把两相机光心连线作为新X轴

2、r2；新Y轴（垂直于基线，抑制竖直畸变）

垂直于 r_1，且落在原相机成像平面法向平面内：

几何意义：垂直于基线 t，保证新 Y 轴在原始成像平面法平面内，抑制图像竖直方向畸变。

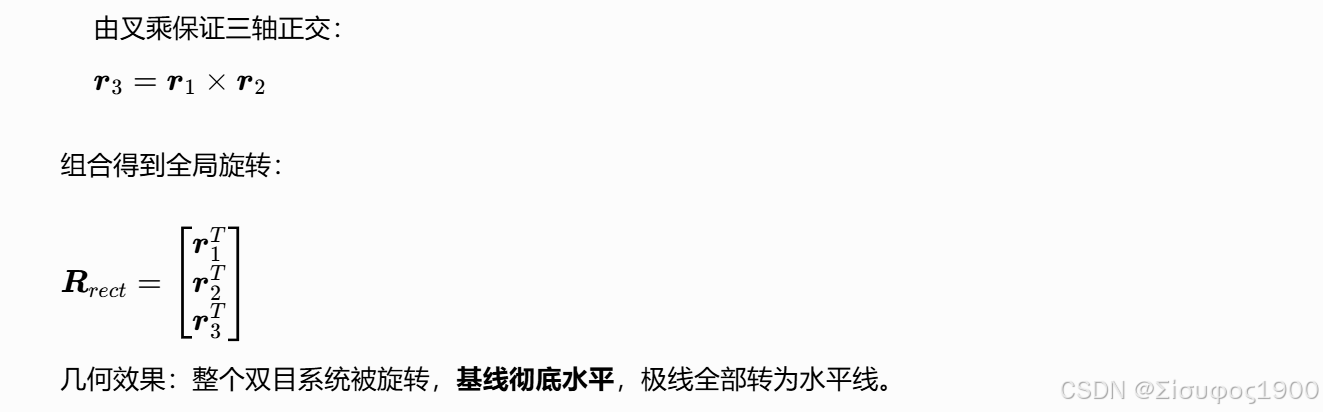

3、r3:新z 轴（右手系正交）

最终，整体校正旋转矩阵（将原始坐标系转到基线对齐坐标系）：

R_rect的作用：把极点推到无穷远，让极线变为水平线。

步骤 2：拆分相对旋转（核心：平分旋转）

两相机原本存在相对旋转R，会导致光轴不平行。

旋转矩阵可以分解为旋转轴 + 旋转角 ，对总旋转求半旋转 R^1/2：

R^1/2：旋转角度变为原来 1/2，旋转轴不变；
R^-1/2：反向半旋转。

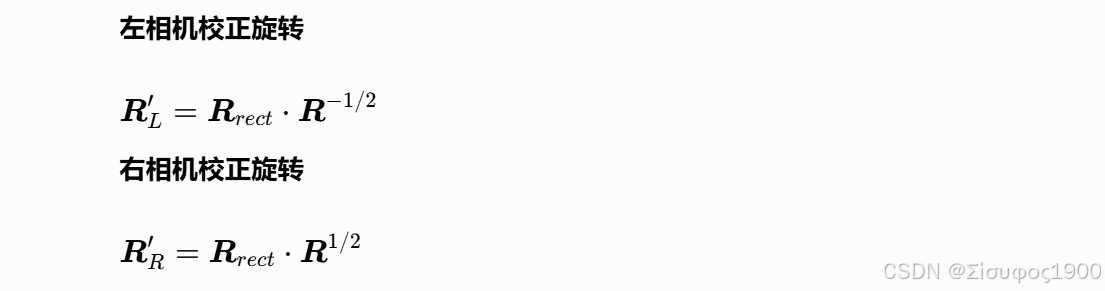

步骤 3：计算左右相机最终校正旋转

左相机校正旋转：R_L = R_rect * R^-1/2
右相机校正旋转：R_R = R_rect * R}^1/2

几何解释

先统一做R_rect：基线拉平，极线水平；
左相机反向转半角 ，右相机正向转半角；
两者叠加后，原始相对旋转完全消失，光轴严格平行；
每一张图只转了「总旋转的一半」，畸变、拉伸、黑边最小。

步骤 4：图像重映射（工程落地）

有了校正旋转 +相机内参 K+ 畸变系数，对每个像素做：

原图像素 → 相机归一化坐标 → 乘校正旋转 → 重投影到校正图像 → 插值填充。最终输出极线同行的校正图

总结：Bouguet 立体校正 = 基线拉平让极线水平 + 旋转平分让图像形变最小。

工程实现对应（OpenCV 接口对照）

OpenCV 中 stereoCalibrate + stereoRectify 即为 Bouguet 方法：

cpp 复制代码

// 输入：内外参、畸变系数、图像尺寸
stereoRectify(K1, D1, K2, D2, imgSize, R, t, R1, R2, P1, P2, Q);

三、基础数学模型

1. 针孔相机 + 径向畸变模型（Halcon 标准模型）

Halcon 相机内参 CamPar = [f, k1, k2, k3, p1, p2, cx, cy, sx, sy]

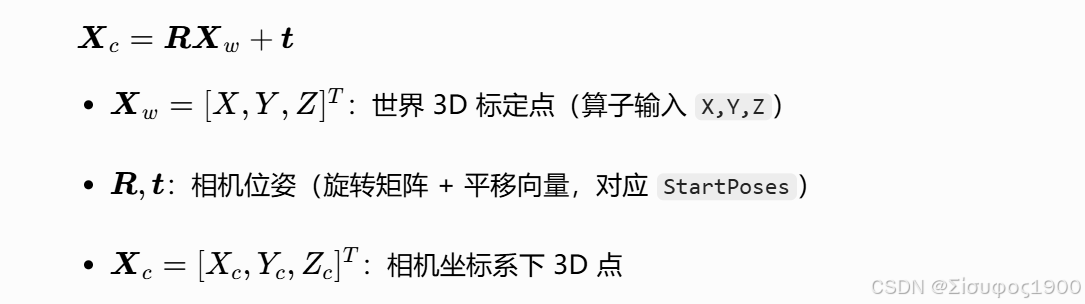

世界坐标系 → 相机坐标系

相机坐标系 → 归一化图像坐标

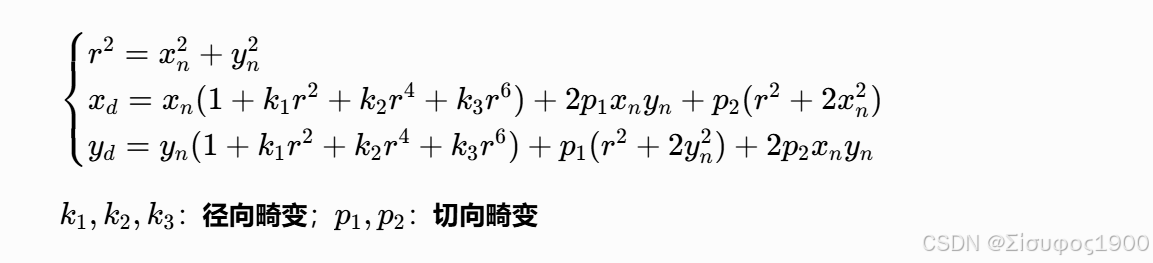

透镜畸变矫正（径向 + 切向畸变）

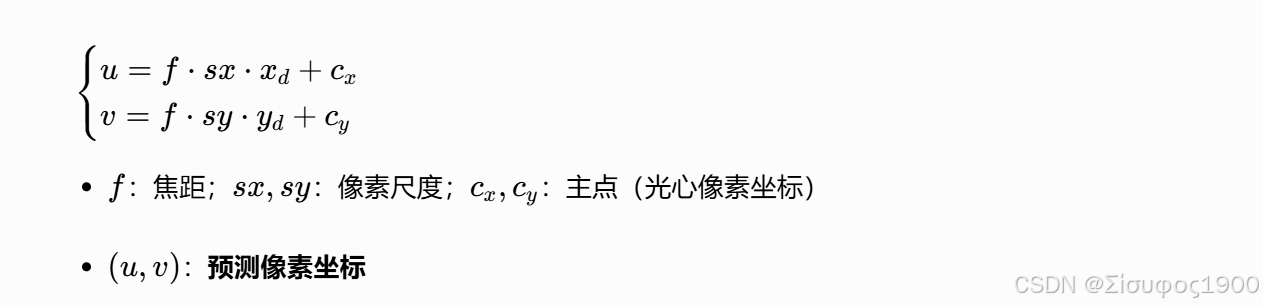

归一化坐标 → 像素坐标（最终投影）

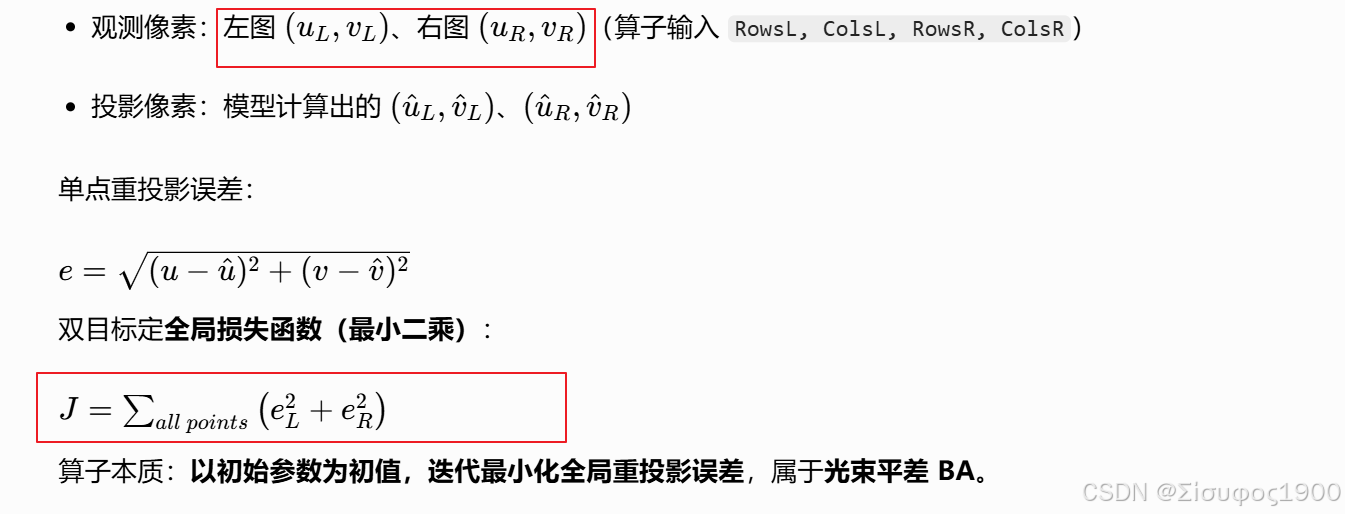

2、重投影误差（优化目标函数）

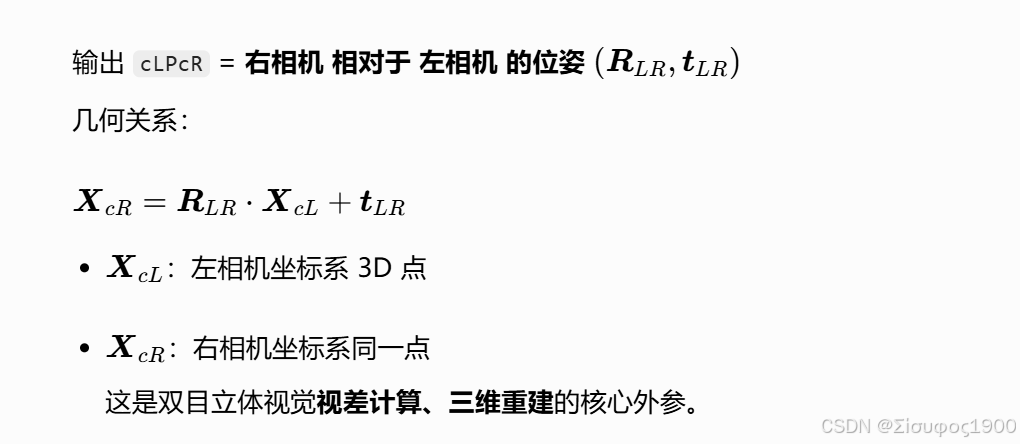

3、双目外参cLPcR的数学意义

四、映射gen_binocular_rectification_map

参数	含义	说明
`Image1`/`Image2`	左右原始双目图像（输入）	仅用于获取图像尺寸，不参与像素计算
`CameraParam1`	左相机内参 + 畸变参数	Halcon 标准相机参数 `CamPar` 格式： $fx,fy,cx,cy,k1,k2,k3,p1,p2$
`CameraParam2`	右相机内参 + 畸变参数	同左相机
`RelPose`	右相机相对左相机的位姿（姿态）	Halcon `Pose` 类型：描述右相机在左相机坐标系下的 6 自由度位姿 (tx,ty,tz,α,β,γ)
`RectifMap1`/`RectifMap2`	输出：左右校正映射图	核心输出，存储「校正后坐标 → 原图坐标」的映射关系，给 `map_image` 使用
`RectifCameraParam1`/`RectifCameraParam2`	输出：校正后相机内参	校正后平行双目模型的新内参
`RectifPose`	输出：校正后双目相对位姿	校正后理想平行双目姿态（光轴平行、基线水平）
`Method`	校正算法选择	常用：`'bouguet'`（默认、推荐）、`'hartley'`
`Width`/`Height`	校正后图像分辨率	自定义输出图像尺寸，可和原图一致或缩放

重点：Method='bouguet' 时，完全沿用前文讲的 Bouguet 立体校正数学框架

1、畸变逆矫正（去除原始镜头畸变）

根据输入畸变系数 D，对 p做逆畸变映射，得到无畸变归一化坐标。

2、投影到原始图像像素坐标

3、存储映射表

将每一组 \u',v')到(u,v) 存入 RectifMap1 / RectifMap2，支持后续插值。

总结：映射图 = 全像素反向投影 + 旋转 + 畸变矫正的预计算结果。

4、输出校正后参数

RectifCameraParam1/2：校正后平行双目统一内参；
RectifPose：校正后理想双目位姿（相对旋转为 0，仅保留水平基线）。

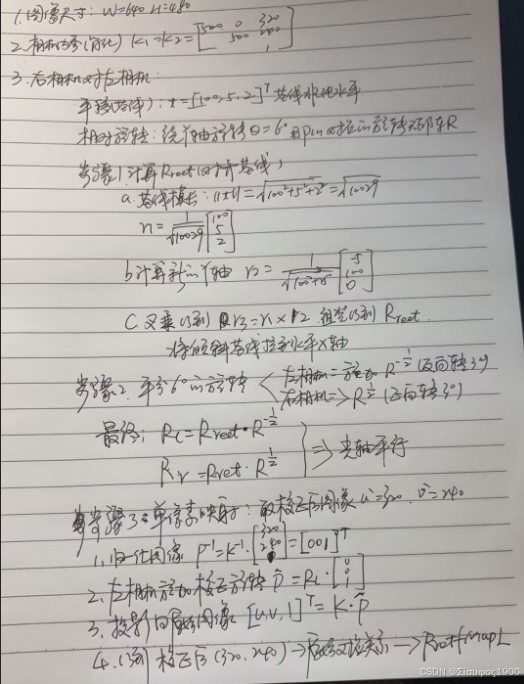

运行结果现象

校正前：同一物理点在左右图纵坐标不一致，极线倾斜；
校正后：同一物理点纵坐标完全相等，极线水平；
左右图像旋转幅度均等（各 $3^\circ$），图像形变、黑边最小。

关键特性、差异与常见问题

1. `'bouguet'` vs `'hartley'` 区别

bouguet：基于标定参数，均分旋转，图像畸变最小，工业双目首选；
hartley：基于基础矩阵，无需精确标定，无内参 / 位姿也可校正，但图像扭曲大。
