在 ABB 工业机器人应用中，机器人安装夹爪、吸盘、焊枪等工具后，需要创建对应的 ToolData（工具数据） ，并通过 测量偏离点 标定工具中心点（TCP），保证机器人运动精度。
本文介绍 ToolData 的创建方法以及测量偏离点的操作流程。

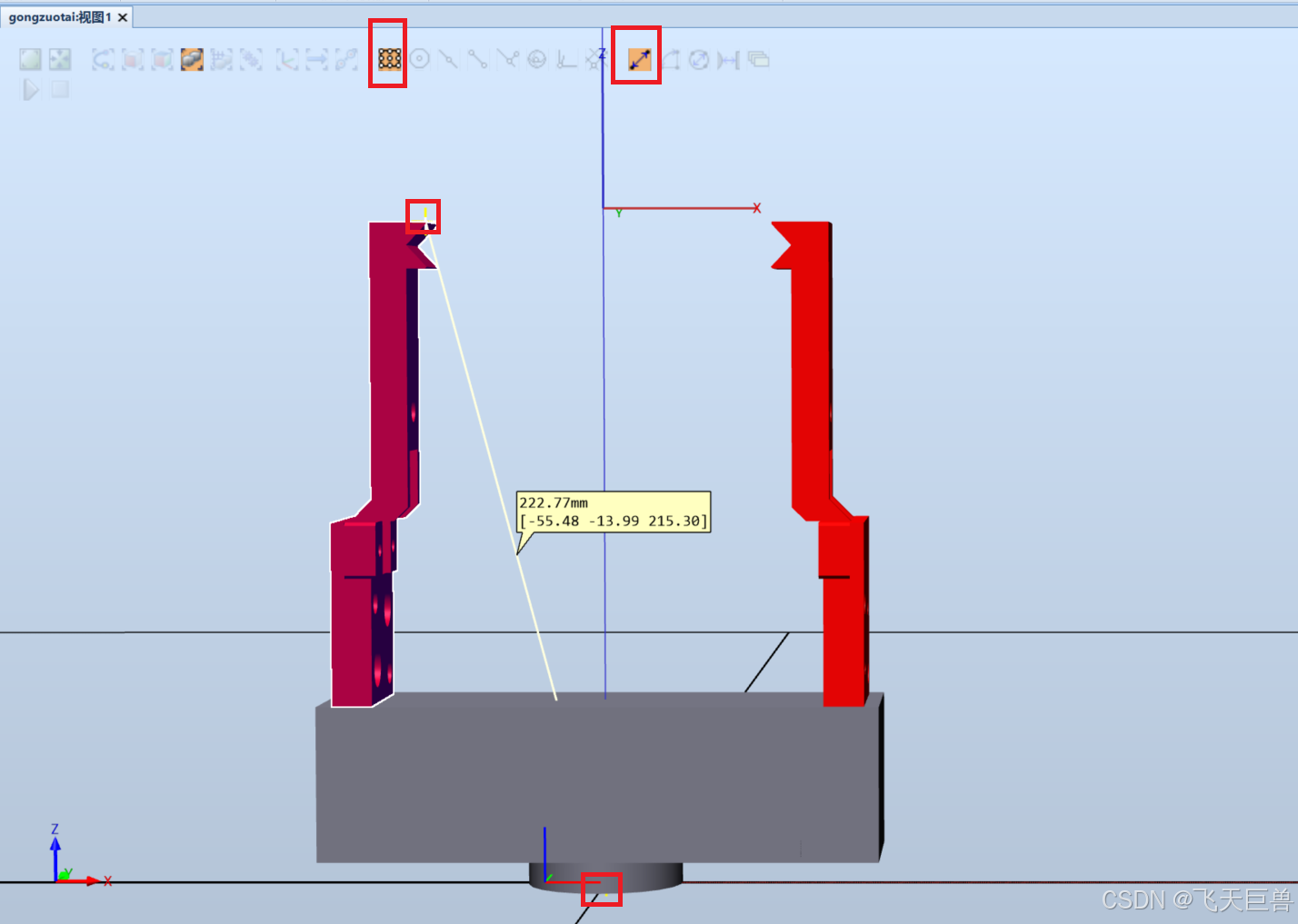

测量偏离点
可以得出z轴215
创建工具数据（ToolData）
ToolData 用于保存工具的安装信息，包括工具位置、姿态以及质量等参数。机器人运动时，会以 ToolData 作为工具坐标系进行轨迹计算。
操作步骤
-
点击 手动操纵（Jogging）。
-
将坐标系切换为 工具坐标（Tool）。
-

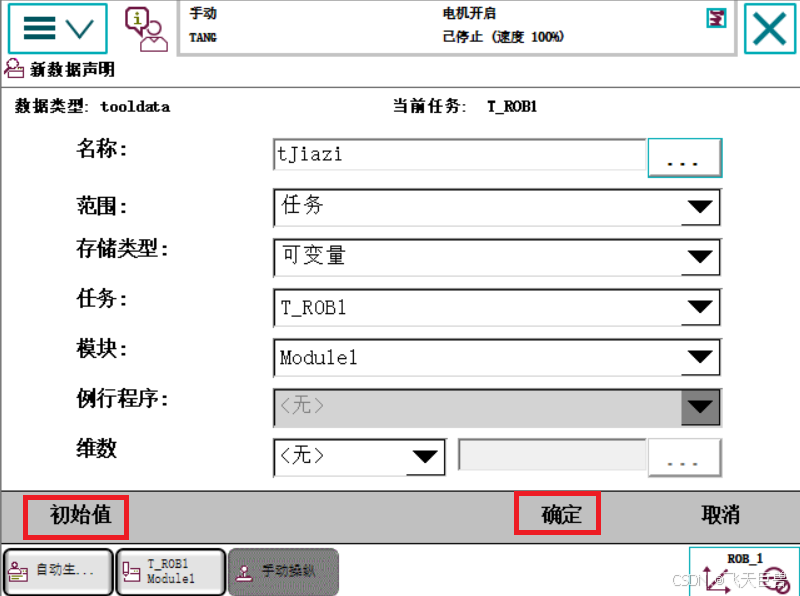

点击 新建工具数据（ToolData）。
-
输入工具名称，例如 tool1。
-
根据实际工具填写相关参数。
-
点击 确定，完成 ToolData 创建。
配图建议： 插入"手动操纵 → 工具坐标 → 新建工具数据"界面截图。
ToolData 参数说明
创建 ToolData 时，常见参数如下：
| 参数 | 说明 |
|---|---|
| Robhold | 工具是否安装在机器人末端，一般选择 TRUE |
| X、Y、Z | 工具中心点（TCP）相对于机器人法兰的位置 |
| rot：q1、q2、q3、q4 | 工具姿态（四元数），表示工具方向 |
| Mass | 工具质量（kg） |
| cog | 工具重心的位置，相对于法兰坐标系或 TCP。 如果重心设置错误，机器人在高速运行时可能出现振动， 定位误差，运行不平稳 |
说明：
X、Y、Z 与 q1、q2、q3、q4 共同组成工具中心点（TCP）的位姿。
注意事项
-
ToolData 创建完成后，建议立即进行 TCP 标定。
-
工具安装位置发生变化时，需要重新测量偏离点。
-
TCP 标定越准确，机器人定位精度越高。
-
标定完成后，可切换到工具坐标，验证工具尖端是否始终保持在同一点。
测试工具数据
完成 ToolData 创建和 TCP 标定后，建议进行测试，验证**工具坐标（说明tfram是正确的）**是否正确。
操作步骤
-
点击 手动操纵。
-
动作模式 选择 重定位（Reorient）。
-
坐标系 选择 工具（Tool）。
-
工具坐标 选择刚刚创建的 ToolData。
-
操作摇杆，使机器人进行姿态旋转。
测试结果
如果 ToolData 标定正确：
-
工具尖端（TCP）基本保持在同一点。
-
工具仅改变姿态，不会产生明显位移。
如果 ToolData 标定不准确：
-
工具尖端会出现明显偏移。
-
旋转过程中会画圆或发生晃动。
-
需要重新进行 测量偏离点 标定。
其他
修改程序中的工具数据，将 tool0工具替换为 tJiazi。
- 选中该行代码中的 tool0，修改为 tJiazi。
- 点击手动操作 --- 工具坐标 ，选择 tJiazi。
- 选中该行代码，点击修改位置
小结
ToolData 是机器人识别工具的重要数据，包含工具的位置、姿态和质量等信息；而 测量偏离点 是标定工具中心点（TCP）的常用方法。正确创建 ToolData 并完成 TCP 标定，能够提高机器人定位精度，为后续搬运、焊接、点胶等应用奠定基础。
