存储⑦—深入浅出SSD-ECC原理

存储⑦---深入浅出SSD-ECC原理

ECC （Error Correcting Code/错误校正码）：是 SSD / 闪存颗粒用来检测、修复数据比特翻转的校验算法。

LDPC全称是Low Density Parity-Check Code，即低密度奇偶校验码。

（校验矩阵中 1（有效连接）占比极低、0 占绝大多数，故称 "低密度"）

LDPC 是面向 TLC/QLC 高密度闪存的高性能纠错码，依靠稀疏矩阵迭代 + 软判决译码，解决传统 BCH 无法应对的高误码场景，是现代SSD 保障数据可靠性的核心底层技术。

LDPC的解码⽅法有硬判决解码（hard decision decode）和软判决解码（soft decision decode）两种。

本节将介绍⼀种经典的硬判决算法------Bit-f lipping算法 ，以及⼀种软判决算法------和积信息传播算法

核心定义：仅接收 0/1 硬比特，不使用闪存模拟电压软信息，依靠校验方程失败次数判断错误比特，迭代翻转可疑比特完成纠错。

核心原理

①输入：闪存读取后直接判定的二进制硬码字（只有 0、1 两种结果）；

②校验统计：统计每个比特参与的校验方程中校验失败的数量；

③翻转规则：失败校验最多的比特判定为错误，直接翻转 0↔1；

④迭代收敛：重复校验 + 翻转，直到全部校验方程通过，或达到最大迭代次数。

执行步骤

①对接收数据做硬判决，得到初始 0/1 码字；

②遍历所有校验方程，标记不满足奇偶约束的失败校验；

③统计每个比特关联的失败校验数，选出计数最高的比特；

④翻转该比特，生成新码字；

⑤重复 2~4，直至全部校验通过或迭代超限。

缺点与闪存适用场景

✅ 优势：逻辑极简、硬件电路面积小、功耗低、译码延迟短；

❌ 劣势：仅硬判决，无法利用电压模糊区间信息，高误码场景（老化 TLC/QLC、数据留存衰减）纠错能力差；

适用：低误码、对功耗 / 时延要求极高的轻量化主控。

全称与别名

和积算法 Sum-Product Algorithm（SPA）

置信传播 Belief Propagation（BP），二者完全等价，是 LDPC 标准高性能译码算法

核心原理（Tanner 二分图消息传递）

基于 LDPC 稀疏二分图（变量节点 VN = 数据比特，校验节点 CN = 奇偶约束），传递概率置信软信息，通过「求和、乘积」运算迭代更新比特为 0/1 的概率，逼近真实码字：

①输入：闪存读取的模拟电压（软信息），表征每个比特 "大概率 0 / 大概率 1" 的置信度；

②消息双向传递：

变量节点 VN → 校验节点 CN：传递该比特为 0/1 的概率分布；

校验节点 CN → 变量节点 VN：基于奇偶约束修正置信概率；

③和积运算：校验节点用乘积融合多比特概率，变量节点用求和更新置信；

④迭代收敛：多轮传递后置信稳定，根据最终概率输出 0/1 译码结果。

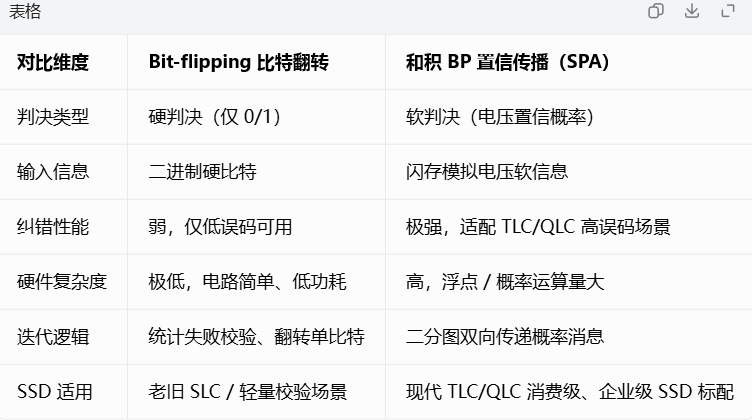

闪存场景核心优势（对比 Bit-flipping）

①支持软电压信息：识别阈值漂移造成的模糊比特（读干扰、电荷流失、单元耦合）；

②纠错上限极高：TLC/QLC 高 RBER 老化块、长期断电冷数据仅 BP 可修复；

③逼近香农极限：同等校验冗余下纠错能力远强于硬判决 Bit-flipping。

短板

运算量大，硬件译码器逻辑复杂、功耗更高、单次迭代延迟更大；衍生简化方案「最小和 Min-Sum BP」降低计算量，是 SSD 商用主流。

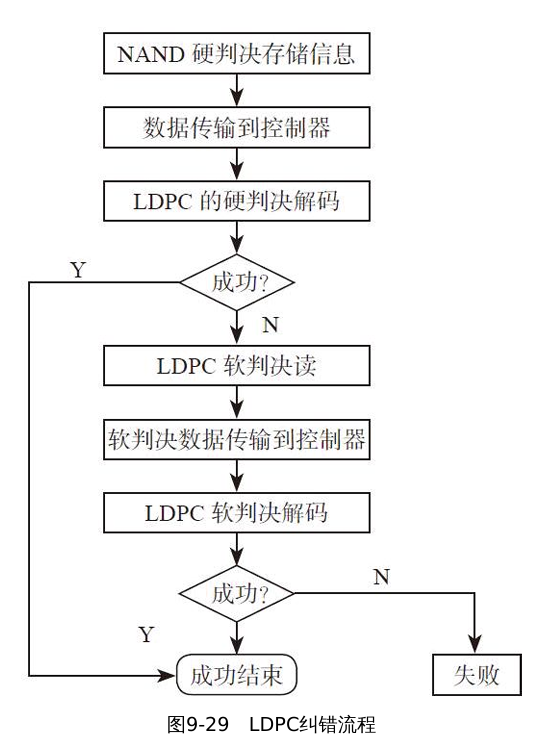

这套流程遵循先低开销硬判、后高性能软判的策略，优先用简单快速的硬判决处理轻度误码，硬判无法修复时再调用纠错能力更强、能利用模拟电压软信息的软判决机制，兼顾日常读取效率与高误码场景（如老化 NAND、受干扰数据）的可靠性。
