前言：为什么 /joint_states 如此重要

在 ROS2 机器人系统中，/joint_states 是一个核心话题，它使用 sensor_msgs/msg/JointState 消息类型，承载着机器人所有关节的**位置（position）、速度（velocity）和力矩（effort）**信息。几乎所有上层应用都依赖它：

robot_state_publisher ：订阅 /joint_states，计算并发布 TF 变换树
RViz2：通过 TF 树实现机器人模型的可视化运动
运动规划（MoveIt2）：需要实时关节状态来做碰撞检测和轨迹跟踪
rqt_plot：实时绘制关节曲线，用于调试和分析

然而，/joint_states 不会凭空出现------必须有节点主动发布。本文将系统梳理在不同场景下（有无 ros2_control、不同 Gazebo 版本）如何正确发布这个话题。

Gazebo 版本演进与 ROS2 兼容矩阵

Gazebo 仿真器经历了从 Gazebo Classic （数字编号版本）到 Gazebo（字母编号版本，原名 Ignition）的重大架构变革。理解这个演进是正确配置插件的前提。

Gazebo Classic vs 新版 Gazebo

特性	Gazebo Classic（旧版）	Gazebo（新版）
版本号	Gazebo 9 / 11	Fortress / Harmonic / Ionic 等
渲染引擎	OGRE（较旧）	OGRE 2.x（支持光线追踪）
ROS 桥接	`gazebo_ros_pkgs`	`ros_gz`
插件体系	SDF + 自定义 C++ 插件	SDFormat + 模块化架构
状态	已停止新功能开发 $1$	活跃开发，推荐新项目使用 $2$

ROS2 与 Gazebo 版本兼容矩阵

下表列出了当前受支持的 ROS2 与 Gazebo 组合 $2$ ：

ROS2 版本	Gz Fortress	Gz Garden	Gz Harmonic	Gz Ionic	Gazebo Classic 11
Foxy (LTS)	-	-	-	-	Citadel
Humble (LTS)	推荐	可用	可用	-	Classic 11
Iron	推荐	可用	可用	-	Classic 11
Jazzy (LTS)	-	-	推荐	可用	不支持
Rolling	-	可用	可用	推荐	不支持

注意：Gazebo Classic 未发布到 Ubuntu Noble（24.04），因此 gazebo_ros2_control 从未发布到 Jazzy 和 Rolling $1$ 。如果你使用 Jazzy 或更新版本，必须使用新版 Gazebo（Harmonic/Ionic）。

查看你的 Gazebo 版本

bash 复制代码

# Gazebo Classic
gazebo --version

# 新版 Gazebo
gz sim --versions

# 通过 apt 查看
dpkg -l | grep gazebo
dpkg -l | grep gz-sim

比如，我这里就是Ubuntu22.04+ ROS2 Humble + Gazebo11。

bash 复制代码

wu@wu:~$ gazebo --version
Gazebo multi-robot simulator, version 11.10.2
Copyright (C) 2012 Open Source Robotics Foundation.
Released under the Apache 2 License.
http://gazebosim.org

五种发布 /joint_states 的方式

无论你使用哪种 Gazebo 版本，发布 /joint_states 的核心思路一致。下面按复杂度从低到高逐一介绍。

方式一：joint_state_publisher（静态值）

最简单的方式，直接读取 URDF 中定义的关节，发布固定初始值。

bash 复制代码

ros2 run joint_state_publisher joint_state_publisher

特点：关节值固定不变，适合仅验证 URDF 模型和 RViz2 显示。

方式二：joint_state_publisher_gui（手动滑块）

带 Qt 界面，可以用滑块手动拖动各关节角度，实时发布到 /joint_states。

bash 复制代码

ros2 run joint_state_publisher_gui joint_state_publisher_gui

特点：无需真实硬件或仿真，适合调试和快速验证。需要安装 ros-<distro>-joint-state-publisher-gui。

方式三：Gazebo 插件（仿真场景，不用 ros2_control）

这是本文的重点。通过在 URDF 中嵌入 Gazebo 插件，让仿真引擎自动读取关节物理状态并发布。

核心优势 ：不需要 ros2_control 框架，配置简单，适合轻量级仿真项目。

配置方式因 Gazebo 版本而异，详见下一节。

方式四：ros2_control（工业级方案）

通过 gazebo_ros2_control 插件 + joint_state_broadcaster 控制器实现 $3$ 。

bash 复制代码

# 查看已加载的控制器
ros2 control list_controllers

# 加载并激活 joint_state_broadcaster
ros2 control load_controller joint_state_broadcaster
ros2 control set_controller_state joint_state_broadcaster active

特点：功能最强大，支持轨迹跟踪、力矩控制等，但配置复杂，适合正式项目。

方式五：自定义节点（完全灵活）

自己写 Python 或 C++ 节点，手动构造 sensor_msgs/msg/JointState 消息并发布。

python 复制代码

import rclpy
from rclpy.node import Node
from sensor_msgs.msg import JointState

class MyJointStatePublisher(Node):
    def __init__(self):
        super().__init__('my_joint_state_publisher')
        self.pub = self.create_publisher(JointState, '/joint_states', 10)
        self.timer = self.create_timer(0.02, self.publish)  # 50Hz
        self.names = ['joint1', 'joint2', 'joint3',
                      'joint4', 'joint5', 'joint6']

    def publish(self):
        msg = JointState()
        msg.header.stamp = self.get_clock().now().to_msg()
        msg.name = self.names
        msg.position = [0.0] * 6   # 填入实际关节角度
        msg.velocity = [0.0] * 6
        msg.effort   = [0.0] * 6
        self.pub.publish(msg)

特点：最灵活，适合自研驱动、自定义算法等场景。

五种方式对比

方式	难度	数据来源	需要 Gazebo	需要 ros2_control	适用场景
joint_state_publisher	低	URDF 静态值	否	否	验证 URDF / RViz
joint_state_publisher_gui	低	手动滑块	否	否	调试、无硬件测试
Gazebo 插件	中	仿真物理引擎	是	否	轻量级仿真
ros2_control	高	仿真/硬件	是	是	正式项目
自定义节点	中	自定义	否	否	自研驱动

Gazebo 插件配置详解

在不使用 ros2_control 的前提下，通过 Gazebo 插件发布 /joint_states 是最常用的仿真方案。不同 Gazebo 版本的插件配置写法有显著差异。

Gazebo Classic + ROS2（推荐 Humble/Iron 用户）

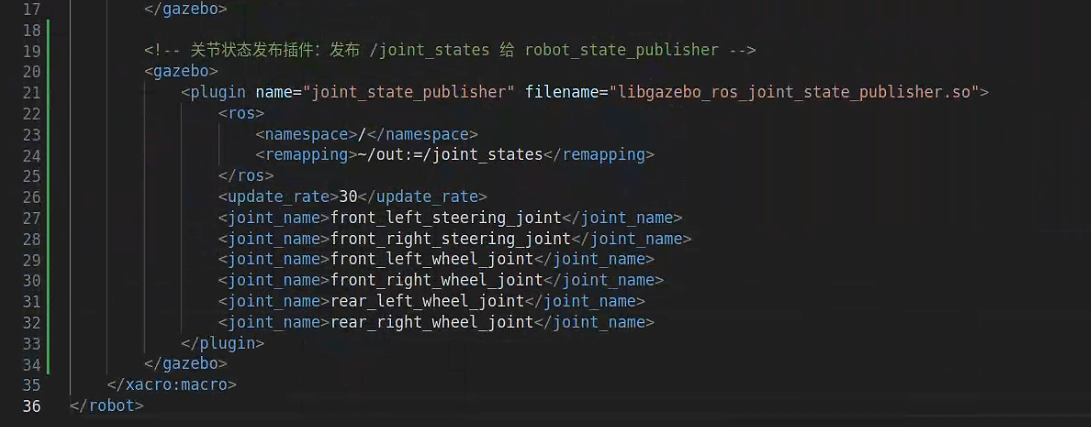

使用 libgazebo_ros_joint_state_publisher.so 插件，在 URDF 的 <robot> 标签内添加：

xml 复制代码

<!-- 关节状态发布插件 -->
<gazebo>
    <plugin name="joint_state_publisher"
            filename="libgazebo_ros_joint_state_publisher.so">
        <ros>
            <namespace>/</namespace>
            <remapping>~/out:=/joint_states</remapping>
        </ros>
        <update_rate>30</update_rate>
        <joint_name>front_left_steering_joint</joint_name>
        <joint_name>front_right_steering_joint</joint_name>
        <joint_name>front_left_wheel_joint</joint_name>
        <joint_name>front_right_wheel_joint</joint_name>
        <joint_name>rear_left_wheel_joint</joint_name>
        <joint_name>rear_right_wheel_joint</joint_name>
    </plugin>
</gazebo>

关键点：

<ros> 标签是 ROS2 版 gazebo_ros_pkgs 的标准格式

<remapping>~/out:=/joint_states</remapping> 将插件默认输出话题映射到 /joint_states

<update_rate> 设置发布频率（Hz），建议 30-50Hz

每个需要监控的关节都要通过 <joint_name> 声明

Gazebo Classic + ROS1

ROS1 版本写法完全不同，没有 <ros> 标签：

xml 复制代码

<gazebo>
    <plugin name="joint_state_publisher"
            filename="libgazebo_ros_joint_state_publisher.so">
        <topicName>joint_states</topicName>
        <update_rate>30</update_rate>
        <joint_name>joint1</joint_name>
        <joint_name>joint2</joint_name>
    </plugin>
</gazebo>

注意 ROS1 直接用 <topicName> 指定话题名，不需要 <remapping>。

新版 Gazebo（Fortress/Harmonic/Ionic）+ ROS2

新版 Gazebo 使用 ros_gz 包替代 gazebo_ros_pkgs $4$ 。关节状态发布通过 gz_ros2_control 或 ros_gz 桥接实现：

xml 复制代码

<!-- 新版 Gazebo 使用 SDFormat + ros_gz 桥接 -->
<!-- 方式 A：通过 ros_gz 桥接（轻量级） -->
<gazebo>
    <plugin
        filename="gz-sim-joint-state-publisher-system"
        name="gz::sim::systems::JointStatePublisher">
    </plugin>
</gazebo>

<!-- 在 launch 文件中创建桥接 -->
<!-- ros2 run ros_gz bridge /model/{model_name}/joint_states@sensor_msgs/msg/JointState[ignition.msgs.JointState -->

注意：新版 Gazebo 的插件体系完全不同。如果从 Gazebo Classic 迁移，需要参考官方迁移指南 $4$ ，URDF 中的 <gazebo> 插件配置需要重写。

版本配置速查表

环境	插件文件名	配置标签风格	话题映射方式
Classic + ROS2	`libgazebo_ros_joint_state_publisher.so`	`<ros><remapping>`	`<remapping>~/out:=/joint_states</remapping>`
Classic + ROS1	`libgazebo_ros_joint_state_publisher.so`	`<topicName>`	`<topicName>joint_states</topicName>`
新版 Gazebo + ROS2	`gz-sim-joint-state-publisher-system`	SDFormat + `ros_gz` 桥接	launch 文件中 `ros_gz bridge`

使用 rqt_plot 实时可视化

当 /joint_states 成功发布后，可以用 rqt_plot 实时绘制关节数据曲线。

安装

bash 复制代码

# 安装 rqt_plot 及相关工具
sudo apt install ros-<distro>-rqt ros-<distro>-rqt-common-plugins ros-<distro>-rqt-plot

# 推荐安装更快的绘图后端
pip install pyqtgraph --break-system-packages

命令行启动

由于 position、velocity、effort 是数组，必须指定索引：

bash 复制代码

# 绘制第 0 个关节的位置
ros2 run rqt_plot rqt_plot /joint_states/position[0]

# 同时绘制多个关节
ros2 run rqt_plot rqt_plot /joint_states/position[0] /joint_states/position[1] /joint_states/position[2]

# 绘制速度
ros2 run rqt_plot rqt_plot /joint_states/velocity[0] /joint_states/velocity[1]

GUI 交互式添加

bash 复制代码

ros2 run rqt_plot rqt_plot

在界面顶部的 "Topic" 输入框中输入完整字段路径（如 /joint_states/position[0]），点击 + 按钮添加。输入框支持自动补全。

绘图后端选择

点击标题栏齿轮图标可切换后端：

后端	性能	安装方式
pyqtgraph	最快（推荐）	`pip install pyqtgraph`
matplotlib	较慢	系统自带
qwt plot	快	`python3-qwt`

常见问题排查

ros2 topic echo /joint_states 没有输出

这是最常见的问题，按以下流程排查：

bash 复制代码

# 1. 确认话题是否存在
ros2 topic list | grep joint_states

# 2. 确认是否有发布者
ros2 topic info /joint_states

# 3. 查看发布频率
ros2 topic hz /joint_states

# 4. 查看消息内容
ros2 topic echo /joint_states

排查思路：

话题不存在 → 没有节点发布，需要启动 joint_state_publisher 或加载控制器

有 Subscribers 但无 Publishers → 同上，需要启动发布节点

话题存在且有 Publishers 但无数据 → 检查 Gazebo 插件配置是否正确

rqt_plot 曲线不显示

数组未指定索引 ：/joint_states/position 是数组，必须写成 /joint_states/position[0]
字段路径不完整：必须写到具体数值字段的完整路径
从 bag 回放 ：需要使用仿真时间，加 --clock 参数

Gazebo 插件加载失败

确认插件文件存在：rospack find gazebo_ros 或检查 lib 目录
确认 <joint_name> 与 URDF 中定义的关节名完全一致（区分大小写）
查看 Gazebo 终端输出的错误日志

总结与建议

如何选择方案

你的场景	推荐方案
快速验证 URDF / RViz 显示	`joint_state_publisher`
手动调试关节运动	`joint_state_publisher_gui`
Gazebo Classic 仿真，轻量级项目	`libgazebo_ros_joint_state_publisher.so` 插件
Gazebo Classic 仿真，正式项目	`ros2_control` + `joint_state_broadcaster`
新版 Gazebo（Harmonic/Ionic）	`ros_gz` 桥接或 `gz_ros2_control`
自研硬件驱动	自定义 Python/C++ 节点

最后提醒 ：无论选择哪种方案，核心都是确保 /joint_states 话题上有数据在发布。养成 ros2 topic echo /joint_states 和 ros2 topic hz /joint_states 的排查习惯，可以快速定位 90% 的问题。
