适用人群 ：嵌入式方向求职者、汽车电子专业学生、欲转入AUTOSAR领域的传统MCU开发者

阅读收益：掌握AUTOSAR Classic Platform核心分层架构，理解BSW关键模块（CAN网络管理/NVM/WDG）、OS任务调度与资源管理、RTE通信机制与DBC集成，覆盖校招/社招高频面试考点

快速总览

AUTOSAR Classic Platform（CP）采用三层+四层 的分层架构：上层是应用层（ASW） ，中间是运行时环境（RTE） ，下层是基础软件（BSW） 。BSW内部又细分为服务层、ECU抽象层、MCAL微控制器抽象层 ，外加跨越所有层级的复杂驱动（CDD） 。^11^^19^ 对于求职者而言，BSW中的CAN网络管理（CanNm）、存储栈（NvM+FEE）、看门狗（WdgM）、操作系统（OS）的任务调度与资源管理，以及RTE的通信机制，是面试中被反复盘问的六大核心模块。本文从零基础视角出发，逐层拆解每个模块的设计思想、工作流程与实战配置方法。

第一章：BSW基础软件层 --- CAN网络管理、上下电流程、NVM与看门狗

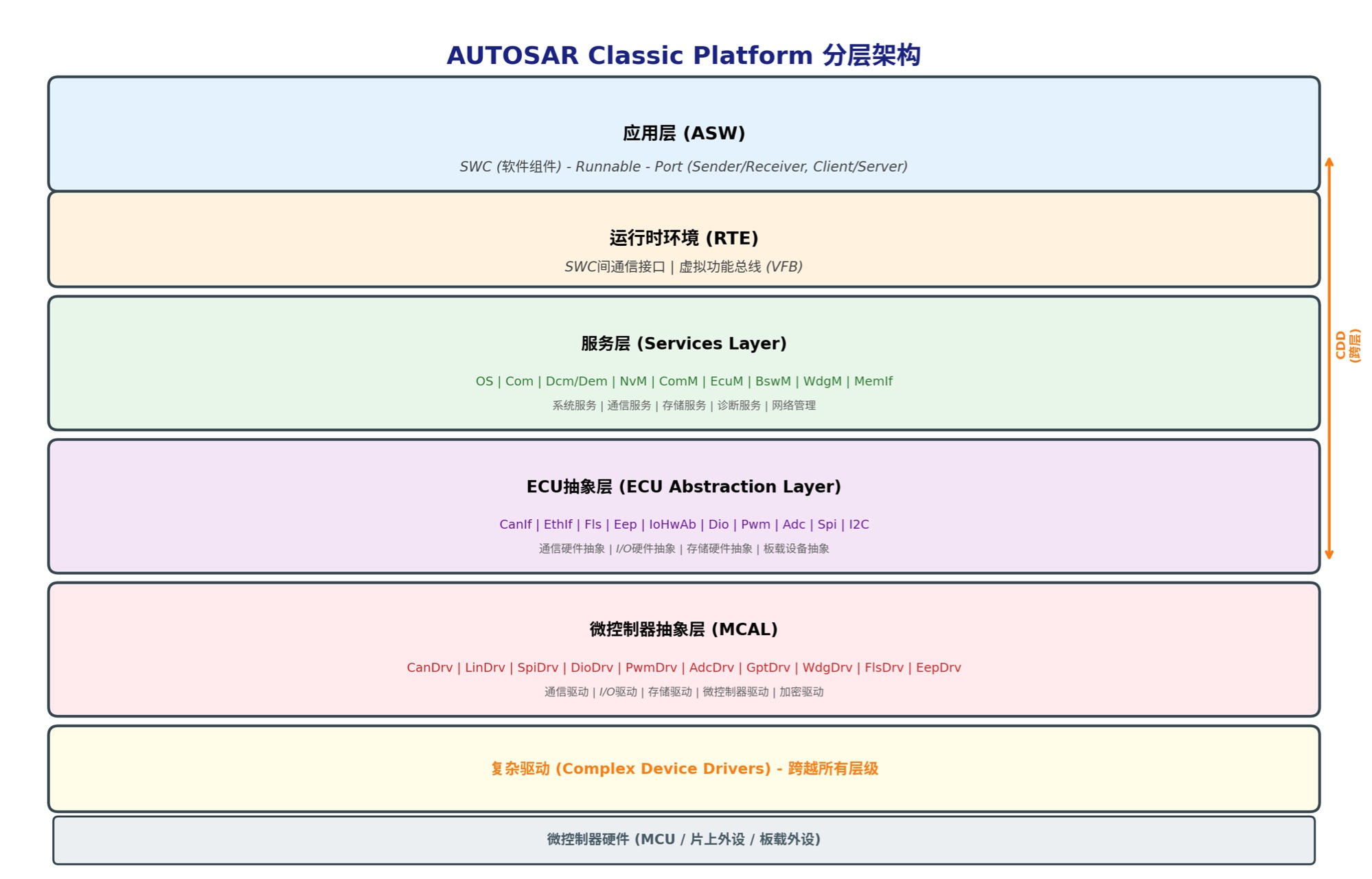

1.1 AUTOSAR CP整体架构：理解分层的意义

在深入具体模块之前，必须先建立对AUTOSAR CP整体架构的宏观认知。AUTOSAR CP将ECU软件划分为三个顶层：应用层（ASW）、运行时环境（RTE）和基础软件（BSW）。^11^ 其中BSW进一步细分为四层结构，每一层承担不同的抽象职责，这种设计的目标是实现软硬件解耦 ------当ECU更换微控制器或外设硬件时，只需修改MCAL和ECU抽象层的相关驱动，上层软件完全不受影响。^20^^27^

BSW子层 核心职责 典型模块 与硬件相关性
服务层（Services Layer） 提供后台服务：OS、通信、存储、诊断、网络管理 Com、NvM、Dcm、Dem、ComM、EcuM、BswM、WdgM、OS 与微控制器无关
ECU抽象层（ECU Abstraction Layer） 屏蔽ECU硬件布局差异，提供统一访问接口 CanIf、Fls、Eep、IoHwAb、Dio、Pwm、Spi 与ECU硬件相关，与MCU无关
MCAL（Microcontroller Abstraction Layer） 直接操作MCU寄存器，最贴近硬件 CanDrv、LinDrv、SpiDrv、GptDrv、WdgDrv、FlsDrv 与微控制器强相关
复杂驱动（Complex Drivers） 特殊硬件驱动，跨越所有层级，未被标准化 喷油控制、电机驱动、复杂传感器采集 与MCU和ECU都强相关

这种分层带来的工程价值是巨大的。在传统嵌入式开发中，更换一颗芯片可能需要重写大量代码；而在AUTOSAR架构下，MCAL层由芯片厂商（如英飞凌、NXP、瑞萨）直接提供 ，Tier1只需要配置而非从零开发。^16^^22^ ECU抽象层则由Tier1根据板级硬件设计实现，服务层的模块几乎完全独立于硬件平台，实现了"一次开发、多平台复用"的目标。

1.2 CAN网络管理（CanNm）：让整车ECU协同休眠与唤醒

1.2.1 为什么需要网络管理

一辆现代汽车中包含 80~150个ECU ，它们通过CAN、LIN、FlexRay、以太网等多种总线互联。^20^ 当车辆熄火后，如果这些ECU继续保持全功率运行，静态电流（quiescent current）会在数天内耗尽蓄电池。CAN网络管理（CAN Network Management，CanNm）的核心使命就是：当网络上没有应用数据需要传输时，协调所有ECU进入低功耗的Bus-Sleep模式；当需要通信时，又能快速唤醒整个网络。 ^61^^64^

AUTOSAR采用的是分布式直接网络管理 策略------每个节点独立根据接收到的NM报文和自身的通信需求来决定自己的网络状态，不存在"主节点"或"中心控制器"。^66^

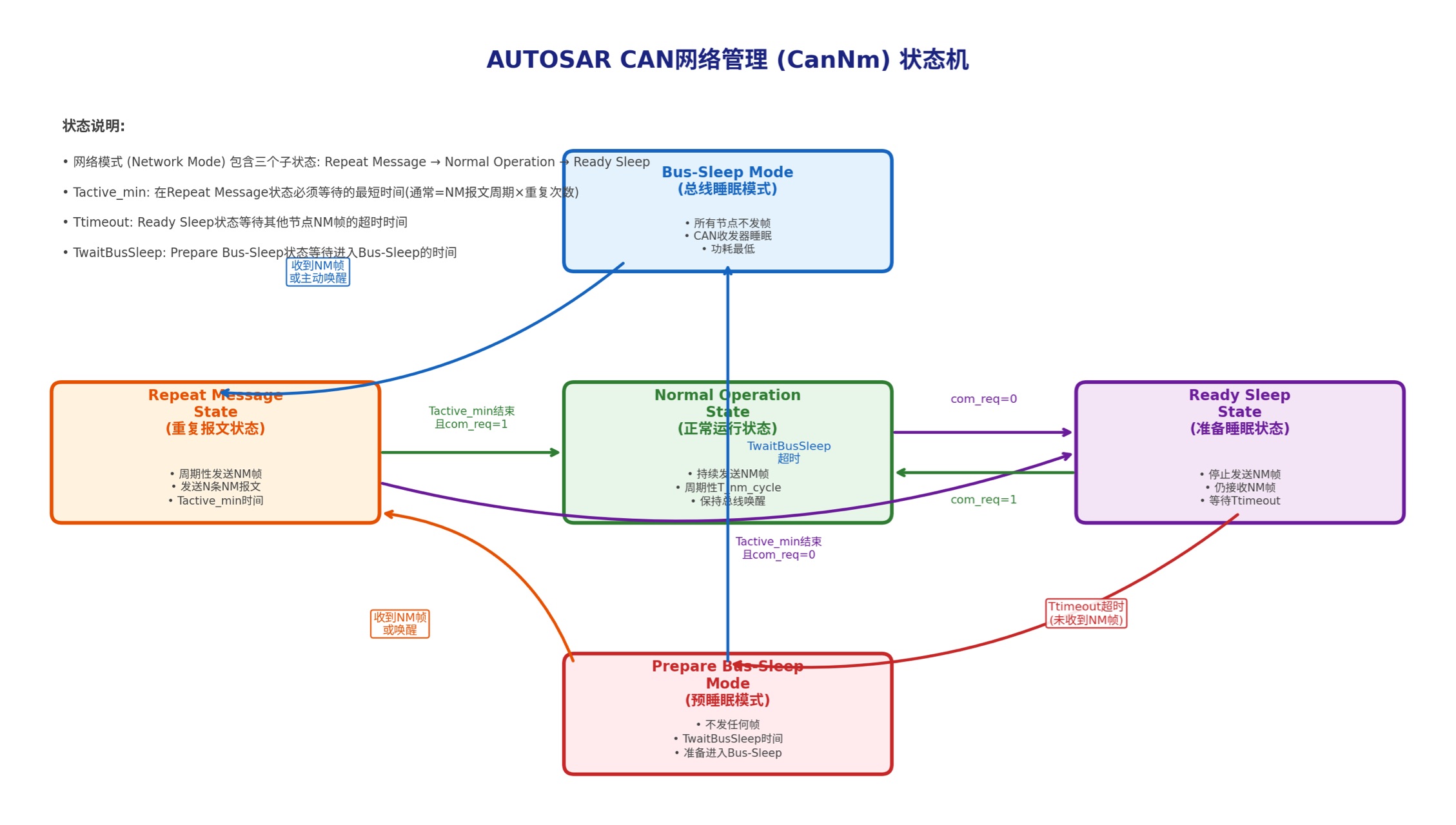

1.2.2 CanNm状态机的三大模式与五个状态

CanNm定义了三种工作模式，其中**网络模式（Network Mode）**又细分为三个子状态，共五个核心状态：^61^^64^

模式/状态 核心行为 发送NM报文 发送应用报文 功耗水平
Bus-Sleep Mode (睡眠模式) CAN收发器进入睡眠，监听唤醒源 否 否 最低
Repeat Message State (重复报文) 快速发送N条NM报文，确保网络发现 是（周期T_nm_cycle） 是 高
Normal Operation State (正常运行) 持续发送NM报文保持总线唤醒 是（周期T_nm_cycle） 是 高
Ready Sleep State (准备睡眠) 停止发送NM报文，但仍接收 否 是 中
Prepare Bus-Sleep Mode (预睡眠) 不发送任何帧，等待最终进入睡眠 否 否 低

状态转换的关键条件如下：

  • Bus-Sleep → Repeat Message ：ECU收到任何一条NM报文（被动唤醒），或本地有通信请求如KL15上电/诊断会话激活（主动唤醒）。^64^
  • Repeat Message → Normal Operation ：Tactive_min时间到达且存在通信请求（如KL15=ON）。注意 ：即使Tactive_min期间收到KL15信号，也必须等待该时间结束才切换状态。^64^
  • Repeat Message → Ready Sleep ：Tactive_min时间到达但不存在通信请求。
  • Normal Operation ↔ Ready Sleep：由通信请求（com_req）的置位/清零直接切换，无需等待延时。
  • Ready Sleep → Prepare Bus-Sleep ：Ttimeout时间内未收到任何NM报文。
  • Prepare Bus-Sleep → Bus-Sleep ：TwaitBusSleep时间内无唤醒事件，正式进入睡眠。
  • 任意状态 → Repeat Message（唤醒）：收到NM报文或通信请求。

时间参数的典型配置值（不同OEM可能有差异）：

参数 典型值 说明
T_nm_messageCycle 20~100 ms NM报文发送周期
Tactive_min (Repeat Message时间) N × T_nm_cycle ≈ 100~500 ms 必须发送完N条NM报文
Ttimeout 1000~2000 ms Ready Sleep状态等待NM报文的超时
TwaitBusSleep 500~2000 ms Prepare Bus-Sleep到Bus-Sleep的等待
1.2.3 面试高频考点：NM状态机与通信请求
  • Q：为什么Repeat Message状态必须等待Tactive_min才能切换？
    A：确保从Bus-Sleep唤醒的节点有足够时间发送NM报文被网络上其他节点发现，避免"刚唤醒就进入Ready Sleep"的抖动问题。^64^
  • Q：Ready Sleep状态收到应用报文但不收到NM报文，会切换状态吗？
    A：不会。只有收到NM报文或通信请求才会切换到Normal Operation/Repeat Message，应用报文本身不触发状态切换。^64^

1.3 ECU上下电流程：EcuM与BswM的精密协作

1.3.1 EcuM：ECU状态的"总指挥"

EcuM（ECU State Manager）是AUTOSAR中管理ECU上下电状态的核心模块，位于服务层。^47^ 它将ECU的生命周期划分为四个阶段：STARTUP（启动）、UP（运行）、SLEEP（睡眠）、SHUTDOWN（关闭） 。^31^^32^ 其中启动阶段又细分为两个关键子阶段------StartPreOS 和StartPostOS ，以OS的启动为分水岭。^29^^36^

StartPreOS阶段（OS尚未启动，禁止中断）：

  1. 设置可编程中断优先级 EcuM_AL_SetProgrammableInterrupts
  2. 初始化基础驱动 EcuM_AL_DriverInitZero（无需Post-build参数的模块）
  3. 获取Post-build配置指针 EcuM_DeterminePbConfiguration
  4. 初始化Mcu、Port、Gpt、Watchdog等硬件驱动 EcuM_AL_DriverInitOne
  5. 检查复位原因，检测循环复位 EcuM_LoopDetection
  6. 调用 StartOS() 启动操作系统 ^29^^33^

StartPostOS阶段（OS已启动，任务可运行）：

  1. OS自动启动任务（通常为初始化任务）调用 EcuM_StartupTwo()
  2. 初始化BSW调度器 SchM_Init()
  3. 初始化BswM模块 BswM_Init()
  4. 控制权移交BswM，EcuM启动阶段结束 ^31^^36^
1.3.2 BswM：接管运行时的"调度员"

BswM（Basic Software Mode Manager）在EcuM完成启动后接管ECU的运行时管理。^39^ 与EcuM管理"ECU生命周期状态"不同，BswM管理的是BSW模块的运行模式 ，例如通信模式、诊断模式、存储模式等。^44^ BswM通过**规则仲裁（Rule-Based Arbitration）**机制工作：每个规则由一个条件（Condition）和一个动作列表（Action List）组成，当条件满足时执行对应的动作。^30^

典型的BswM规则示例：当EcuM状态为RUN且车速>0时，BswM仲裁出DRIVING模式，激活CAN通信通道；当EcuM状态为SLEEP且无任何通信请求时，BswM请求EcuM进入休眠。^30^

1.3.3 下电与休眠流程

ECU的下电流程与启动呈对称关系：^31^^50^

  1. 应用层请求下电 → BswM进行模式仲裁
  2. BswM请求EcuM选择Shutdown Target：OFF（完全断电）、SLEEP（进入休眠）、RESET（复位重启）
  3. EcuM执行OffPreOS序列 ：调用NvM_WriteAll()保存关键数据，逆初始化各模块，调用ShutdownOS()
  4. OffPostOS阶段：关闭硬件电源或进入MCU低功耗模式
  5. SLEEP模式下 ：使能唤醒源（CAN唤醒、GPIO唤醒等），MCU进入Halt/Stop模式，等待唤醒事件^50^
Shutdown Target 适用场景 唤醒方式 电流消耗
OFF 完全断电（如KL15 OFF后一段时间） 仅能通过外部硬线重新上电 ~0 mA
SLEEP 需要快速响应唤醒（如遥控钥匙解锁） CAN报文唤醒、GPIO边沿唤醒、定时器唤醒 <1~5 mA
RESET 软件异常恢复、OTA升级后重启 自动重新执行启动流程 N/A

1.4 NVM存储栈：数据的"保险箱"

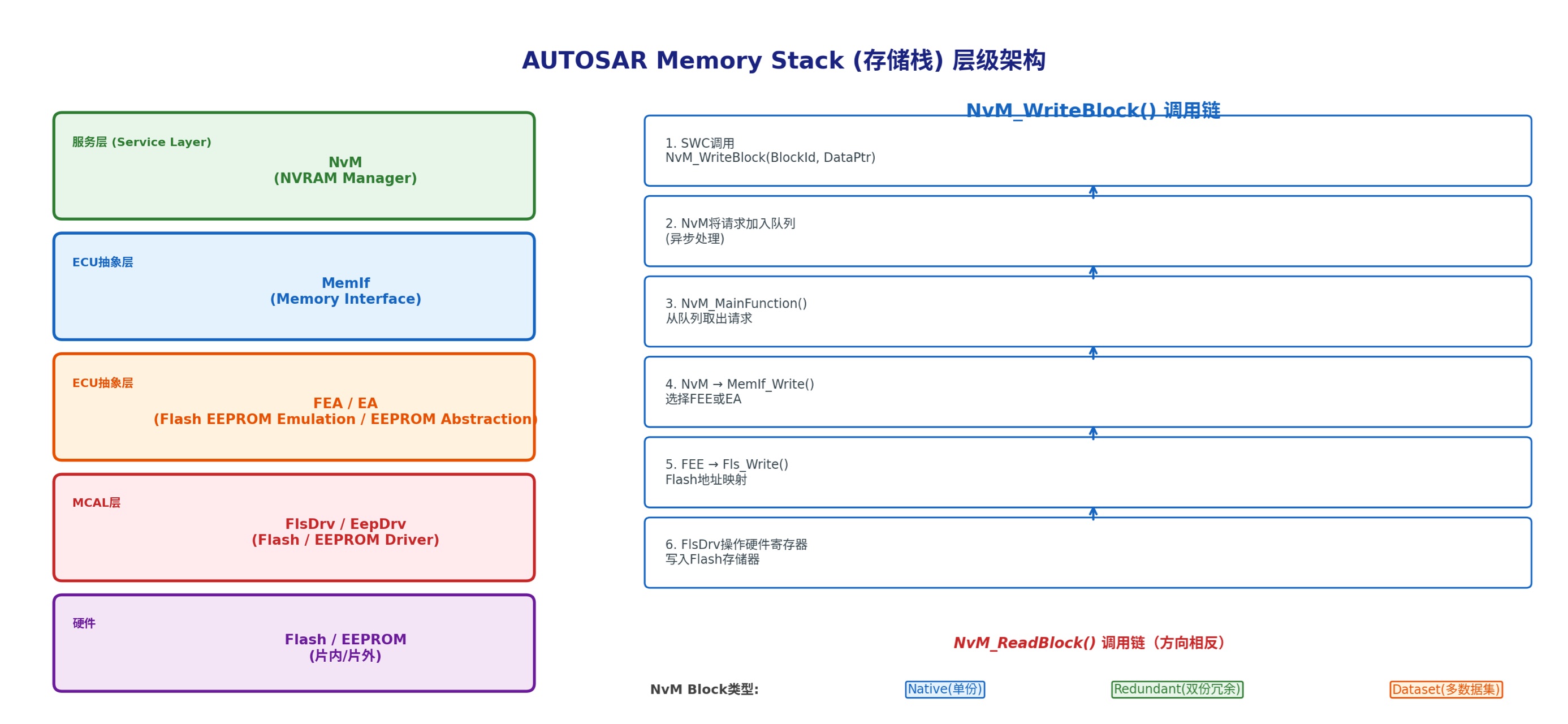

1.4.1 Memory Stack的层级设计

AUTOSAR Memory Stack负责管理非易失性数据（Non-Volatile Data） ------即ECU断电后仍需保留的数据，如车辆VIN码、行驶里程、故障DTC、标定参数等。^65^^67^ Memory Stack采用严格的分层架构，从应用到硬件共经过6层：

层级 模块 核心职责
应用层 SWC (软件组件) 调用NvM服务进行数据读写
服务层 NvM (NVRAM Manager) Block管理、队列调度、CRC校验、错误恢复
ECU抽象层 MemIf (Memory Interface) 路由到FEE或EA，硬件抽象
ECU抽象层 FEE (Flash EEPROM Emulation) Flash模拟EEPROM（磨损均衡、垃圾回收）
ECU抽象层 EA (EEPROM Abstraction) 真实EEPROM的抽象接口
MCAL层 FlsDrv / EepDrv 直接操作Flash/EEPROM硬件

为什么要用Flash模拟EEPROM？ 大多数现代MCU（如英飞凌TC397、NXP S32K）内部没有真正的EEPROM，只有Flash存储器。Flash的最小擦除单元是扇区（Sector，通常4KB~64KB） ，最小编程单元是页（Page，通常8字节） ；而EEPROM可以按字节擦写。^67^ FEE模块通过在Flash中维护两个Block的交替写入机制，配合查找表（LUT）实现虚拟地址映射，从而在上层看来如同操作EEPROM一般。^53^^72^

1.4.2 NvM Block：数据管理的基本单元

NvM以Block 为单位管理数据，每个Block由以下部分组成：^55^^68^

  • NV Block：实际存储在非易失性存储器中的数据（Flash/EEPROM中）
  • RAM Block：运行时应用程序直接操作的内存缓冲区
  • ROM Block（可选）：存储默认值的只读区域，当NV Block校验失败时恢复默认值
  • Administrative Block：NvM内部使用的管理数据结构（状态、CRC、写计数等）

NvM支持三种Block类型，适用于不同的可靠性需求：

Block类型 NV Block数量 适用场景 可靠性
Native Block 1份 一般配置参数，可丢失后恢复默认值 基础
Redundant Block 2份（互为备份） 关键安全数据（如行驶里程、故障码） 高
Dataset Block 1~255份 同一参数的多组标定数据集 中
1.4.3 NvM读写流程与同步机制

NvM的所有读写操作都是异步执行 的------SWC调用NvM_ReadBlock()或NvM_WriteBlock()后，请求被加入NvM内部的作业队列，由NvM_MainFunction()在后台逐个处理。^53^^151^

写操作（NvM_WriteBlock）的完整调用链 ：^140^

复制代码
SWC → RTE → NvM_WriteBlock() → [加入队列]
→ NvM_MainFunction()取出 → MemIf_Write()
→ FEE_Write() → Fls_Write() → 硬件Flash写入
→ 逐层返回完成回调 → JobFinished通知SWC

NvM与应用程序之间的数据同步有两种方式：^153^

  • 隐式同步（Implicit Synchronization）：SWC直接提供RAM Block地址，NvM在调用时直接操作该内存。简单高效，但SWC在NvM操作期间不能修改该RAM数据。
  • 显式同步（Explicit Synchronization） ：配置NvMBlockUseSyncMechanism=TRUE，NvM通过回调函数WriteRamBlockToNvM/ReadRamBlockFromNvM与SWC交换数据。更灵活，SWC在调用后仍可修改数据，直到回调发生。

面试高频考点：

  • Q：NvM_WriteBlock和NvM_WriteAll有什么区别？
    A：NvM_WriteBlock是单块写入，操作指定BlockId，用于运行时数据更新；NvM_WriteAll是多块写入，操作所有配置了WriteAll属性的Block，主要用于下电时的批量数据保存。^151^
  • Q：为什么Flash不能无限次擦写？FEE如何应对？
    A：Flash擦写寿命约 10万次 ，FEE通过**磨损均衡（Wear Leveling）在两个逻辑扇区间交替分配写入位置，并通过 垃圾回收（Garbage Collection）**整理碎片，延长物理Flash的使用寿命。^72^

1.5 WDG看门狗：系统的"安全哨兵"

1.5.1 为什么汽车电子需要看门狗

汽车ECU运行在安全关键环境中，程序卡死或跑飞可能导致严重后果（如制动失效、转向失控）。看门狗（Watchdog）是一个独立的硬件定时器，如果软件在规定时间内未执行"喂狗"操作，看门狗将强制复位MCU ，使系统回到安全状态。^56^^69^

AUTOSAR的看门狗架构不仅提供简单的超时复位，还通过**WdgM（Watchdog Manager）**实现了对软件执行逻辑的精细化监控。^57^^62^

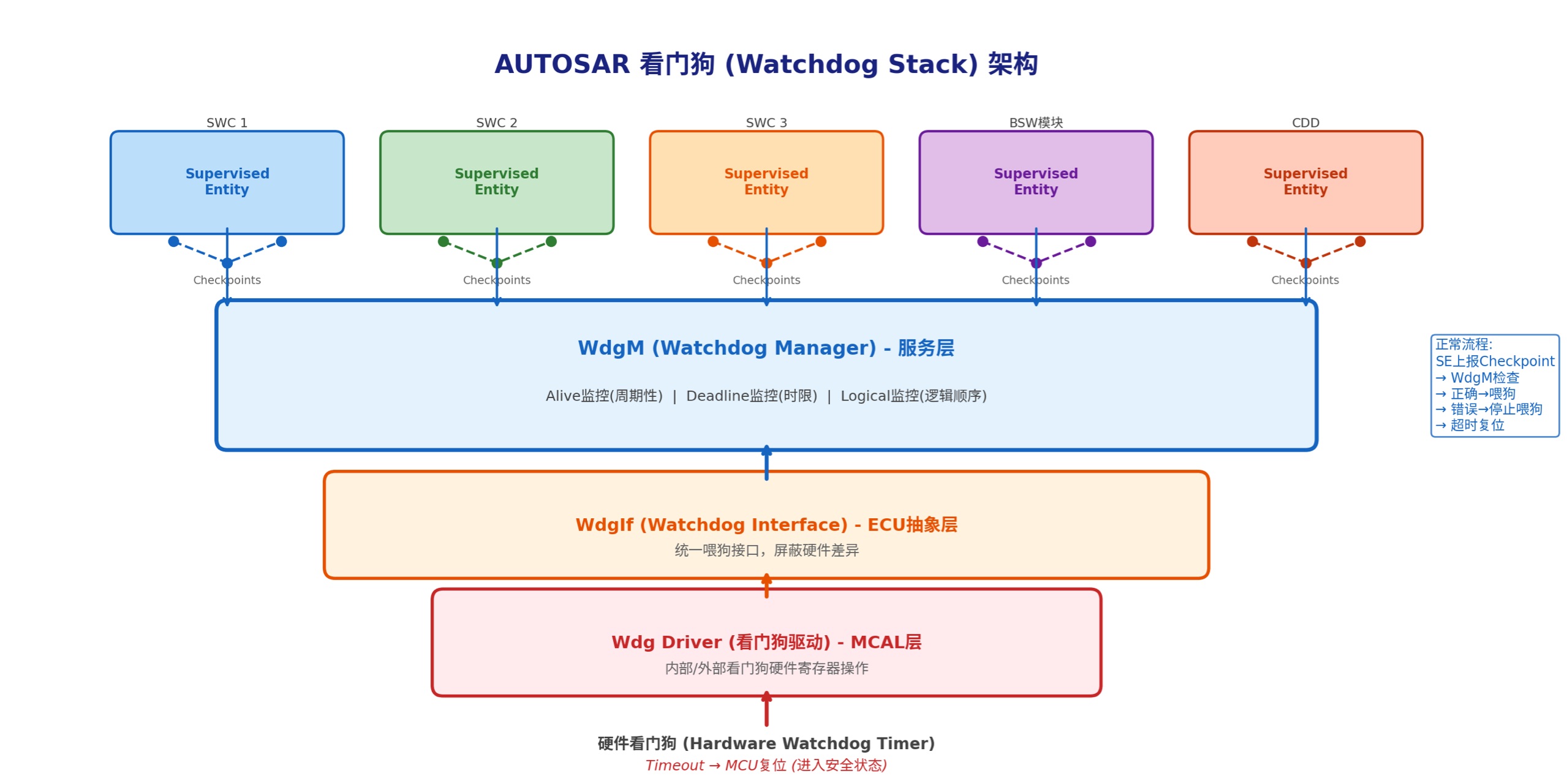

1.5.2 Watchdog Stack的三层结构
层级 模块 职责 所在BSW层
软件监控 WdgM 监控程序执行逻辑（Alive/Deadline/Logical三种监控） 服务层
接口适配 WdgIf 提供统一喂狗接口，屏蔽硬件差异 ECU抽象层
硬件驱动 Wdg Driver 直接操作看门狗硬件寄存器 MCAL层
1.5.3 WdgM的三种监控机制

WdgM对被监控实体（Supervised Entity，SE）提供三种监控方式：^57^^69^

监控类型 原理 适用场景 检测问题
Alive Supervision 统计SE在给定时间窗口内到达Checkpoint的次数 周期性任务（如10ms控制任务） 任务未运行、运行频率异常
Deadline Supervision 检查两个Checkpoint之间的时间差是否在允许范围内 非周期性但有明确时限的操作 任务执行超时
Logical Supervision 验证SE是否按配置的正确顺序经过各Checkpoint 状态机、顺序执行流程 程序执行顺序错误、跳步

**Checkpoint（检查点）**是SE代码中预设的位置标记，SE通过调用WdgM_CheckpointReached()向WdgM报告执行进度。^69^ 每个SE可以配置多个Checkpoint，形成有向图（Graph）描述合法执行路径。

喂狗流程 ：当WdgM确认所有SE的运行状态正常后，通过WdgIf_SetTriggerCondition()向WdgIf发送喂狗请求，WdgIf再调用Wdg_SetTriggerCondition()操作硬件看门狗重置定时器。^57^^59^ 如果WdgM检测到任何SE异常，将停止喂狗 或将Timeout置为0，触发硬件看门狗复位。

面试高频考点：

  • Q：WdgM三种监控方式的区别？分别适用什么场景？
    A：Alive监控周期性任务的执行频率；Deadline监控非周期性任务的执行时长；Logical监控任务的执行顺序。三者可组合使用。^57^
  • Q：如果WdgM检测到异常，除了复位还有什么处理？
    A：WdgM可通过RTE通知DEM（Diagnostic Event Manager）记录故障码，触发故障处理策略；也可配置为仅对特定SE停止喂狗而非立即复位。^56^

第二章：AUTOSAR OS --- 实时任务调度、资源管理与中断处理

2.1 OS概述：从OSEK到AUTOSAR OS

AUTOSAR OS基于OSEK/VDX OS 标准发展而来，是一个静态配置、基于优先级、确定性的实时操作系统内核 。^74^^80^ "静态配置"意味着所有任务、中断、资源、事件、Alarm等都在编译前通过工具（如DaVinci Configurator或EB tresos）配置完成，生成ARXML文件和C代码，运行时不能动态创建或修改任务。^79^ 这种设计是为了满足ISO 26262功能安全标准对**可预测性（Determinism）和最坏执行时间分析（WCET Analysis）**的要求。

2.1.1 一致性类别（Conformance Classes）

AUTOSAR OS根据功能丰富度定义了多个一致性类别：^76^^93^

类别 任务类型 事件支持 多次激活 适用场景
BCC1 Basic Task only 不支持 单次激活 最简单系统
BCC2 Basic Task only 不支持 多次激活 简单系统
ECC1 Basic + Extended Extended Task支持事件 单次激活 常规系统
ECC2 Basic + Extended 全部支持 多次激活 最常用配置

此外，AUTOSAR OS还定义了可扩展性类别（SC1~SC4） ：SC1为基础OS，SC2增加Timing Protection（时间保护），SC3增加Memory Protection（存储保护），SC4同时支持时间和存储保护。^74^

2.2 任务管理：Basic Task与Extended Task

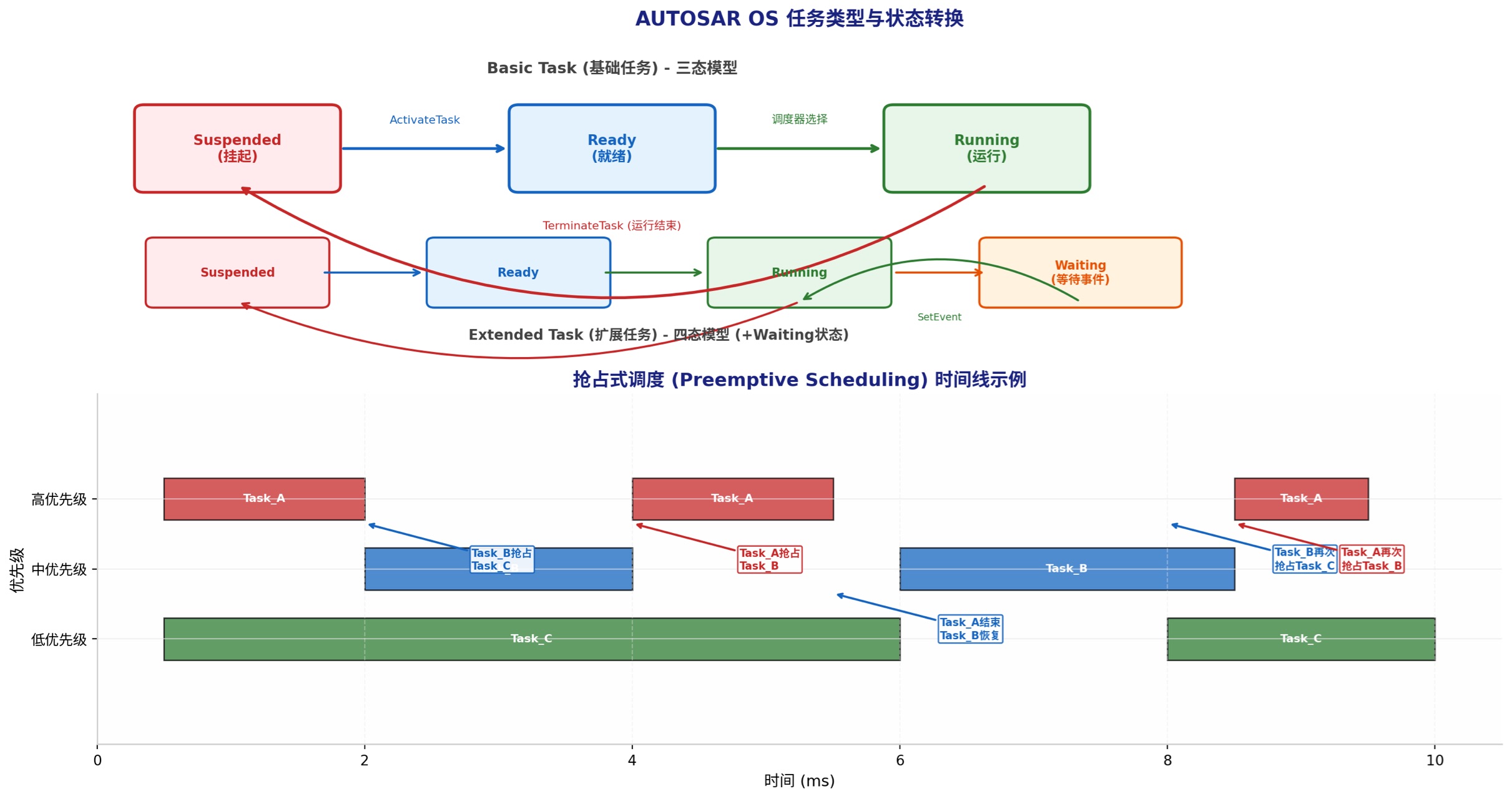

2.2.1 任务类型与状态模型

AUTOSAR OS定义了两种任务类型：^93^^96^

Basic Task（基础任务） ：最简单的任务类型，具有三个状态------Suspended（挂起）→ Ready（就绪）→ Running（运行） 。^96^ Basic Task一旦被激活就必须运行到结束（或通过TerminateTask()自我终止），不能阻塞等待事件。它的优势是开销最小、执行效率最高，适合简单的周期性操作。

Extended Task（扩展任务） ：在Basic Task的基础上增加了Waiting（等待事件）状态，共四个状态。^93^ Extended Task可以通过WaitEvent()主动阻塞等待某个OS事件，事件到达后通过SetEvent()唤醒继续执行。这使得Extended Task只需激活一次即可长期运行，适合需要事件同步的场景（如等待CAN报文到达、等待传感器数据就绪）。

2.2.2 任务激活与触发机制

任务的激活可以通过以下方式触发：^81^^86^

触发方式 API 适用任务类型 典型应用
Alarm（闹钟） 关联Counter，到期激活 Basic/Extended 周期性任务触发（如10ms控制任务）
Schedule Table（调度表） 多Expiry Point顺序触发 Basic/Extended 严格时序要求的任务序列
ActivateTask 显式调用 Basic/Extended 事件触发的单次任务
SetEvent 设置事件唤醒 Extended only ISR通知任务、任务间同步
ChainTask 结束当前任务并激活下一个 Basic/Extended 任务链式执行

Alarm与Schedule Table的区别 ：一个Alarm只能触发一个任务，而Schedule Table可以在不同的时间点（Expiry Point）触发多个任务或设置多个事件 ，适合需要严格时间对齐的多任务调度场景。^83^^92^ 例如电机FOC控制中，ADC采样、电流计算、PWM更新需要在微秒级精度内顺序执行，使用Schedule Table可以精确配置各任务的启动偏移量。

2.3 调度策略：抢占式 vs 非抢占式

AUTOSAR OS支持三种调度策略：^90^^96^

调度策略 特点 响应时间 适用场景
抢占式（Preemptive） 高优先级任务可立即抢占低优先级任务 最短 安全关键任务、实时性要求高的场景
非抢占式（Non-preemptive） 任务一旦运行必须完成才切换 可预测 短任务、简单循环调度
混合式（Mixed） 部分任务抢占式，部分非抢占式 灵活 大多数实际项目

在抢占式调度下，当高优先级任务被激活时（如Alarm到期触发、ISR中SetEvent），OS调度器会立即触发上下文切换 ，暂停当前低优先级任务的执行，将CPU交给高优先级任务。^96^ 这种机制确保了最关键的任务（如制动控制）能够在最短时间内获得CPU执行权。

优先级数值约定 ：在AUTOSAR OS中，优先级数值越小表示优先级越低 （0为最低），数值越大优先级越高。ISR的优先级始终高于所有Task的优先级 ------即使最低优先级的ISR也能打断最高优先级的Task。^102^^108^

2.4 资源管理：优先级天花板协议

2.4.1 为什么需要资源管理

多任务系统中，多个任务可能并发访问共享资源（如全局变量、硬件寄存器、通信缓冲区），如果不加保护会导致数据竞争（Race Condition）和数据不一致 。^90^ AUTOSAR OS不使用传统的信号量（Semaphore）或互斥锁（Mutex），而是提供了Resource 机制，并采用**优先级天花板协议（Priority Ceiling Protocol, PCP）**来避免优先级反转和死锁。^90^^104^

2.4.2 优先级天花板协议的工作原理

优先级天花板协议的核心规则：^90^^114^

  1. 每个Resource在配置时分配一个上限优先级（Ceiling Priority） ，该值等于所有可能访问该Resource的任务和中断的最高优先级。
  2. 当任务申请Resource（GetResource）时，如果其当前优先级低于Ceiling Priority，OS会临时将其优先级提升到Ceiling Priority。
  3. 任务释放Resource（ReleaseResource）后，优先级恢复为原始值。

这种机制保证了一旦某个任务获得了Resource，其他可能访问该Resource的任务（因为优先级不高于Ceiling）无法抢占它，从而从根本上消除了优先级反转和死锁的可能性 。^90^

c 复制代码
/* 资源使用示例 */
void Task_MotorControl(void) {
    GetResource(RES_MOTOR_DATA);  // 申请资源，优先级临时提升
    /* 安全地访问共享电机数据 */
    motor_current = Adc_ReadCurrent();
    motor_position = Encoder_Read();
    ReleaseResource(RES_MOTOR_DATA);  // 释放资源，优先级恢复
    TerminateTask();
}

调度器本身也是一个Resource（RES_SCHEDULER） 。任务获取RES_SCHEDULER后，将阻止所有上下文切换，直到释放该资源。这常用于需要原子性执行的短操作（如RTE缓冲区的读写）。^90^

2.5 中断管理：Category 1与Category 2

AUTOSAR OS定义了两类中断服务程序（ISR）：^102^^108^^110^

ISR类型 特点 能否调用OS服务 典型应用 执行延迟
Category 1 ISR 完全绕过OS内核，直接处理 不能 极高速中断（如电机PWM捕获） 最低
Category 2 ISR 由OS内核管理，可激活任务/设置事件 可以 CAN报文接收中断、定时器中断 较低

关键区别 ：Cat1 ISR不经过OS调度，执行完毕后直接返回到被打断的代码位置，不能使用任何OS API（如ActivateTask、SetEvent）。Cat2 ISR则由OS接管，可以在ISR中激活任务或设置事件，触发OS调度。^108^^116^

中断屏蔽机制 ：AUTOSAR OS提供了三级中断屏蔽原语：^116^

API 屏蔽范围 用途
DisableAllInterrupts / EnableAllInterrupts Cat1 + Cat2 临界区保护（最严格）
SuspendAllInterrupts / ResumeAllInterrupts Cat1 + Cat2 嵌套的临界区保护
SuspendOSInterrupts / ResumeOSInterrupts 仅Cat2 允许Cat1 ISR响应（较宽松）

面试高频考点：

  • Q：Cat1 ISR和Cat2 ISR的本质区别？Cat1中为什么不能调用ActivateTask？
    A：Cat1 ISR绕过OS内核，OS不知道其执行状态，如果在Cat1中调用OS API会导致OS状态不一致。Cat2 ISR由OS管理，OS会保存和恢复上下文。^108^
  • Q：什么是优先级反转？AUTOSAR OS如何避免？
    A：优先级反转指高优先级任务因等待低优先级任务持有的资源而被中优先级任务阻塞的现象。AUTOSAR OS通过优先级天花板协议（PCP）避免------任务获取资源时优先级临时提升到Ceiling值，防止被中间优先级任务抢占。^90^

第三章：RTE运行时环境与CAN DBC集成

3.1 RTE：AUTOSAR的"通信中间件"

3.1.1 RTE的定位与核心价值

RTE（Runtime Environment）是AUTOSAR架构中位于应用层（ASW）和基础软件（BSW）之间的中间件层 ，是实现AUTOSAR"组件化开发"理念的关键基础设施。^84^^109^ 在RTE之上，软件开发人员只需要关注SWC（软件组件）的功能实现和Port（端口）接口定义，完全不需要关心数据最终是通过CAN、LIN还是以太网传输，也不需要关心目标ECU的硬件配置。^26^^94^

RTE的核心价值体现在三个方面：^94^

  1. 通信抽象 ：SWC通过RTE提供的标准化API进行数据交换，RTE在代码生成阶段根据配置自动决定是ECU内部通信（直接内存拷贝）还是跨ECU通信（通过COM栈发送到CAN总线）。^109^
  2. Runnable调度 ：RTE负责将SWC中的Runnable（可运行实体）映射到OS任务上，根据配置的事件触发条件（周期触发、数据接收触发、操作调用触发等）调用Runnable。^110^
  3. 接口一致性保障：RTE在生成阶段进行完整的接口一致性检查，确保Sender和Receiver的数据类型匹配、Client和Server的函数签名一致。
3.1.2 RTE的两种通信模式

RTE支持两种核心通信模式：^84^^87^

Sender-Receiver（S/R）通信：用于数据的单向传输，一个Sender可以对应一个或多个Receiver（1:N）。S/R通信又有三种实现方式：

S/R子类型 数据访问方式 特点 API示例
Direct（直接） 直接读写全局变量 最高效，无拷贝开销 Rte_Read_xxx() / Rte_Write_xxx()
Buffered（缓冲） Runnable执行前后自动拷贝 保证Runnable执行期间数据不变 Rte_IRead_xxx() / Rte_IWrite_xxx()
Queued（队列） FIFO队列缓冲 适合事件驱动、不丢数据 Rte_Receive_xxx() / Rte_Send_xxx()

Client-Server（C/S）通信 ：用于操作调用的请求-响应模式，Client调用Server提供的操作（函数），Server执行后返回结果。支持同步调用 （阻塞等待结果）和异步调用 （立即返回，结果通过回调通知）两种模式。^84^^117^

3.1.3 RTE与BSW的交互

RTE不仅是SWC之间的通信桥梁，也是SWC访问BSW服务的唯一通道。^103^^109^ SWC通过Service Port（服务端口）访问BSW模块提供的服务：

BSW服务 SWC访问方式 典型应用
NvM (存储服务) Client-Server接口 SWC读写NVRAM Block
ComM (通信模式) Sender-Receiver接口 SWC请求/释放网络通信
Dcm (诊断服务) Client-Server接口 SWC执行诊断例程
Dem (故障管理) Sender-Receiver接口 SWC上报故障事件

RTE与BSW的交互遵循严格的分层原则：SWC → RTE → BSW服务层 → BSW ECU抽象层 → MCAL → 硬件。^109^

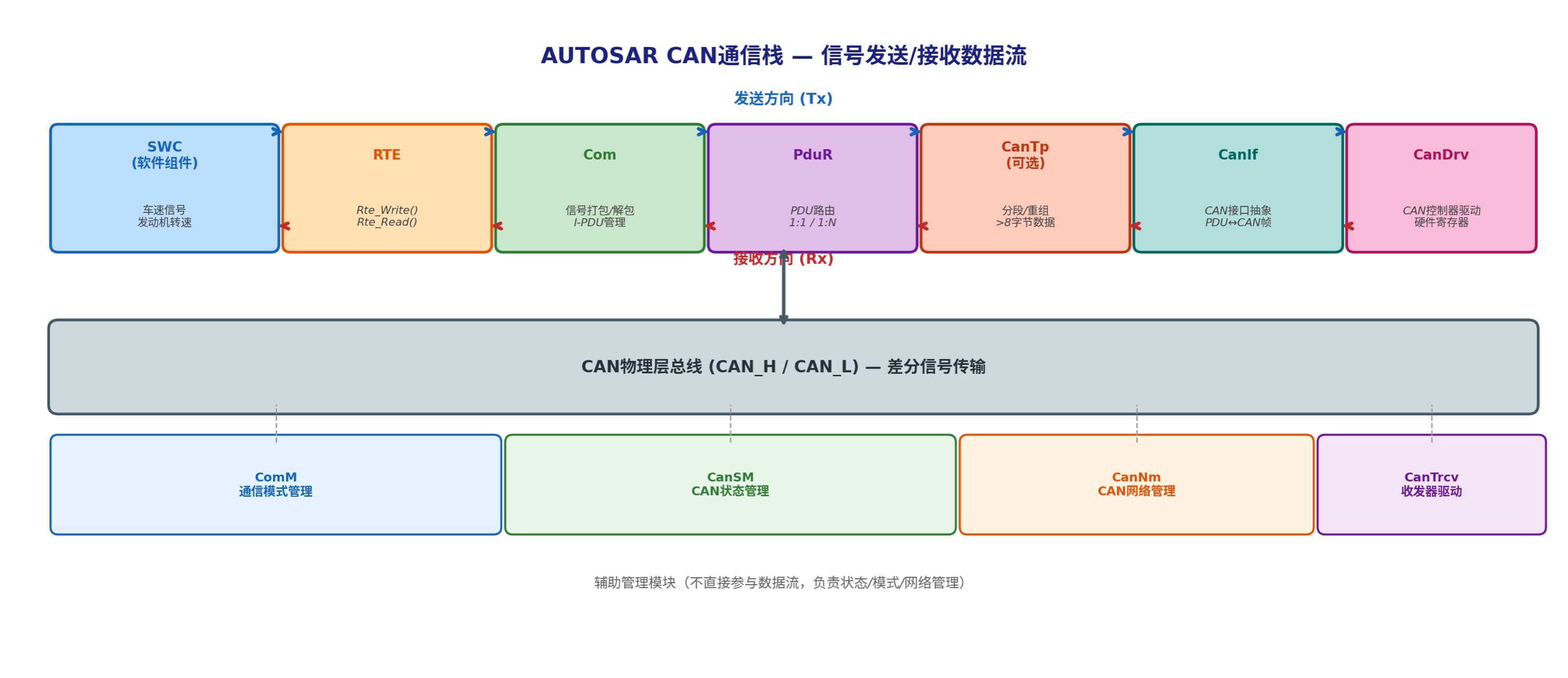

3.2 CAN通信栈：从信号到总线帧的完整链路

3.2.1 CAN通信栈的模块组成

在AUTOSAR中，一个CAN信号从SWC产生到最终发送到CAN总线，需要经过6~7个BSW模块 的协同处理：^100^^144^

模块 层级 核心功能 发送方向 接收方向
Com 服务层 信号打包/解包、I-PDU管理、传输模式控制 将信号打包成I-PDU 从I-PDU解析信号
PduR ECU抽象层 PDU路由（1:1 / 1:N / 网关） 将I-PDU路由到CanIf或CanTp 将I-PDU路由到Com
CanTp ECU抽象层 分段/重组（>8字节数据） 大数据分段发送 分段数据重组
CanIf ECU抽象层 CAN接口抽象、PDU↔CAN帧映射、控制器状态管理 PDU封装为CAN帧 CAN帧解析为PDU
CanDrv MCAL层 直接操作CAN控制器寄存器 发送CAN帧到硬件 从硬件接收CAN帧

辅助管理模块（不直接参与数据流）：

模块 功能
ComM 管理各通信通道的通信模式（Full Communication / Silent Communication / No Communication）
CanSM 管理CAN网络状态机（NO_COM → FULL_COM → BUS_OFF恢复等）
CanNm CAN网络管理（协调休眠/唤醒）
CanTrcv CAN收发器驱动（控制收发器的睡眠/唤醒/正常模式）
3.2.2 信号发送的完整流程

以"车速信号"从SWC发送到CAN总线为例：^100^^147^

  1. SWC 中Runnable计算车速值，调用Rte_Write_VehicleSpeed(speed_value)
  2. RTE将数据写入与Sender Port关联的COM信号缓冲区
  3. Com模块 根据配置的传输模式（周期/事件/混合），在满足发送条件时将信号打包进I-PDU：Com_SendSignal() → I-PDU
  4. PduR根据I-PDU ID查找路由表，将I-PDU转发到对应的CanIf或CanTp
  5. CanIf将PDU映射到CAN硬件邮箱（Mailbox），封装为标准CAN帧格式（ID + DLC + Data）
  6. CanDrv将CAN帧写入CAN控制器的硬件发送邮箱，触发发送
  7. CAN控制器通过CAN收发器（CanTrcv）将差分信号驱动到CAN_H / CAN_L总线

接收流程是发送的逆过程：CanDrv检测到CAN控制器接收中断 → CanIf解析CAN帧为PDU → PduR路由到Com → Com从I-PDU解包出信号值 → RTE通过Rte_Read_xxx()将数据提供给SWC。^144^

3.3 DBC文件：CAN通信的"数据库"

3.3.1 DBC文件格式与核心元素

DBC（CAN Database）是Vector公司定义的一种标准文件格式，用于描述CAN网络中所有ECU之间的通信关系。^122^^125^ 它是AUTOSAR CAN通信配置的基础输入文件，包含了网络中每条CAN报文（Message）和每个信号（Signal）的完整定义。

DBC文件的核心元素包括：^122^

元素 说明 示例
Network CAN网络的总体定义，包括波特率 500 kbps
Node (ECU) 网络中的ECU节点 Engine_ECU, ABS_ECU
Message CAN报文定义（ID、周期、DLC） ID=0x123, 周期=10ms, DLC=8
Signal 信号定义（起始位、长度、字节序、缩放因子、偏移量） VehicleSpeed, 起始位=0, 长度=16, 因子=0.01
Value Table 信号值的枚举映射（如0=Off, 1=On） GearPosition: 0=P, 1=R, 2=N, 3=D

一个典型的DBC信号定义如下：

复制代码
BO_ 291 VehicleData: 8 Engine_ECU
 SG_ VehicleSpeed : 0|16@1+ (0.01,0) [0|655.35] "km/h" ABS_ECU,Instrument_ECU
 SG_ EngineRPM : 16|16@1+ (1,0) [0|65535] "rpm" Instrument_ECU
 SG_ GearPosition : 32|3@1+ (1,0) [0|7] "" TCU_ECU

这条定义表示：报文ID为0x123（十进制291），名为VehicleData，长度为8字节，发送节点是Engine_ECU。其中包含三个信号：

  • VehicleSpeed：从第0位开始，16位长度，小端序（@1+），缩放因子0.01、偏移量0，单位km/h，接收节点为ABS_ECU和Instrument_ECU
  • EngineRPM：从第16位开始，16位长度，缩放因子1、偏移量0
  • GearPosition：从第32位开始，3位长度
3.3.2 DBC到AUTOSAR的映射关系

在AUTOSAR中，DBC文件的内容需要映射到BSW模块的配置参数中：^113^^121^

DBC元素 AUTOSAR配置对象 所在模块
Message → I-PDU (Interaction Layer PDU) EcuC (全局PDU定义)
Signal → ComSignal Com模块
Signal在Message中的位布局 → ComSignal的start bit、length、endianness Com模块
Signal的缩放/偏移 → ComSignal的factor、offset Com模块 (可选)
Message的周期 → ComIPdu的传输模式周期 Com模块
Message的发送节点 → PDU的路由路径 (Tx) PduR模块
Message的接收节点 → PDU的路由路径 (Rx) PduR模块
波特率 → CAN控制器波特率配置 CanDrv/CanIf模块

关键概念：Signal ↔ I-PDU的关系 。在AUTOSAR中，SWC操作的是Signal（信号） ------逻辑上的数据单元（如车速、发动机转速）；而CAN总线传输的是I-PDU（协议数据单元） ------物理上的CAN帧（ID + 最多8字节数据）。^100^ Com模块的核心职责就是将一个或多个Signal按照DBC中定义的位布局打包（Pack）到一个I-PDU中，或者从接收到的I-PDU中解包（Unpack）出各个Signal的值。^130^

3.4 Vector工具链实操：从DBC到可运行代码

3.4.1 Vector DaVinci工具链概述

Vector是全球AUTOSAR工具链的市场领导者，其DaVinci套件是工程实践中最常用的配置工具。^129^^131^ 主要包含两个核心工具：

工具 职责 输入 输出
DaVinci Developer 应用层开发：创建SWC、定义Port/Interface/Runnable、设计组件连接 系统描述ARXML SWC代码骨架、RTE接口、ECU Extract ARXML
DaVinci Configurator Pro BSW层配置：配置OS、通信栈、存储、诊断等所有BSW模块 ECU Extract ARXML、DBC、ODX 完整的BSW配置代码、RTE生成代码

MICROSAR 是Vector提供的AUTOSAR BSW实现，包含OS、RTE、COM、PduR、Dcm、NvM等所有标准模块的源码和配置模板。^126^

3.4.2 DBC导入与COM栈配置实操步骤

在DaVinci Configurator Pro中，从DBC文件到完整CAN通信栈的配置流程如下：^121^^131^

步骤1：新建工程并导入DBC文件

复制代码
File → Import → DBC Importer → 选择DBC文件 → 配置CAN Network Name → Finish

导入后，DaVinci会自动解析DBC中的所有Message和Signal，在EcuC模块中创建对应的Global PDU定义。^121^

步骤2：验证EcuC中的Global PDU配置

在DaVinci Configurator中导航到 EcuC → Pdus ，检查每个PDU的Length是否与DBC中对应Message的DLC一致。EcuC模块是AUTOSAR引入的"容器模块"，用于存储不属于任何标准BSW模块的全局配置信息（如PDU定义）。^115^

步骤3：配置Com模块的信号映射

导航到 Com → ComConfig → ComSignals，验证：

  • 每个Signal的ComSignalStartBit、ComSignalLength、ComSignalEndianness是否与DBC一致
  • 每个Signal关联到正确的I-PDU（通过ComIPduHandleId）
  • 发送信号的ComTransferProperty配置为TRIGGERED或PENDING
  • 接收信号的ComSignalInitValue配置合理的初始值

步骤4：配置PduR的路由路径

导航到 PduR → PduRRoutingTables，检查：

  • Tx方向：Com I-PDU → PduR → CanIf I-PDU（或CanTp）
  • Rx方向：CanIf I-PDU → PduR → Com I-PDU
  • 路由路径的Source和Destination PDU引用正确^100^

步骤5：配置CanIf和CanDrv

  • CanIf ：关联CanDrv的CAN控制器、配置PDU到硬件邮箱的映射（CanIfHrhCfg / CanIfHthCfg）^78^
  • CanDrv：配置CAN控制器的波特率（如500 kbps）、采样点、收发邮箱数量、硬件滤波器

步骤6：生成代码并验证

复制代码
Code Generation → Generate All → 检查控制台无Error

生成的代码包括：Com_Lcfg.c（信号配置）、PduR_Lcfg.c（路由表）、CanIf_Lcfg.c（PDU映射）等。^121^

3.4.3 DBC文件解析的代码级理解

从代码角度理解DBC配置如何影响运行时行为：

c 复制代码
/* Com模块信号打包示例（简化示意） */
void Com_PackSignals(PduIdType PduId, uint8* SduDataPtr) {
    /* 遍历该I-PDU中的所有Signal */
    for (i = 0; i < ComIPduConfig[PduId].NumSignals; i++) {
        Com_SignalIdType sigId = ComIPduConfig[PduId].SignalRef[i];
        uint16 startBit = ComSignalConfig[sigId].StartBit;
        uint8 length = ComSignalConfig[sigId].Length;

        /* 将Signal值写入I-PDU的对应位位置 */
        Com_CopySignalToPdu(startBit, length,
                           ComSignalBuffer[sigId], SduDataPtr);
    }
}

/* CanIf模块发送示例 */
Std_ReturnType CanIf_Transmit(PduIdType CanTxPduId,
                               const PduInfoType* PduInfoPtr) {
    /* 查找PDU对应的CAN硬件邮箱 */
    Can_HwHandleType hth = CanIfPduConfig[CanTxPduId].HthRef;
    /* 调用CanDrv发送 */
    return Can_Write(hth, PduInfoPtr);
}

3.5 面试高频考点汇总

考点类别 典型问题 核心答案要点
RTE通信 Sender-Receiver和Client-Server的区别？ S/R传数据（1:N），C/S调函数（1:1）；S/R有直接/缓冲/队列三种，C/S有同步/异步两种
RTE通信 RTE如何保证ECU间和ECU内通信的一致性？ ECU内直接内存访问，ECU间通过COM栈序列化到CAN/以太网
CAN栈 Com模块中Signal和I-PDU的关系？ 一个I-PDU可包含多个Signal，Com负责打包/解包；Signal是逻辑数据，I-PDU是物理帧
CAN栈 PduR的作用是什么？ PDU路由中枢，实现1:1单播、1:N多播、跨协议网关，解耦发送方和传输通道
DBC DBC文件中Signal的(0.01,0)参数含义？ 缩放因子(Scaling Factor)和偏移量(Offset)：物理值 = 原始值 × 因子 + 偏移
DBC 大端序和小端序在CAN信号中的区别？ Motorola（大端）：信号高位在低地址；Intel（小端）：信号低位在低地址
工具链 DaVinci Developer和Configurator的分工？ Developer做SWC和RTE设计；Configurator做BSW配置和代码生成

附录：AUTOSAR CP校招/社招面试通关锦囊

A.1 BSW模块面试核心八问

Q1：请画出AUTOSAR BSW的分层架构，并说明每层的作用？

答案框架：BSW分四层------服务层（提供OS/通信/存储/诊断服务）、ECU抽象层（屏蔽ECU硬件差异）、MCAL（直接操作MCU寄存器）、CDD（跨层特殊驱动）。分层实现软硬件解耦，MCAL由芯片厂商提供，上层可复用。^11^^19^

Q2：CAN网络管理的分布式策略是什么意思？与主从式网络管理有何区别？

答案框架：AUTOSAR CanNm采用分布式策略------每个ECU独立根据收到的NM报文和自身通信需求决定状态，无中心主节点。主从式（如OSEK NM）需要指定一个主节点协调全网状态，单点故障风险高。^61^^66^

Q3：EcuM的StartPreOS和StartPostOS分别做什么？为什么需要这样划分？

答案框架：StartPreOS在OS启动前执行，初始化Mcu/Port/Gpt/Watchdog等基础驱动，此时不能使用中断和OS服务；StartPostOS在OS启动后执行，初始化SchM和BswM，后续由BswM接管。划分的根本原因是OS启动前没有任务调度和中断管理机制。^29^^36^

Q4：NvM的三种Block类型有什么区别？分别适用于什么场景？

答案框架：Native（单份，一般数据）、Redundant（双份冗余，关键安全数据）、Dataset（多数据集，标定数据）。Redundant Block在一份数据损坏时可从另一份恢复。^55^^68^

Q5：WdgM的三种监控机制分别监控什么？Checkpoint的作用是什么？

答案框架：Alive监控周期性任务执行频率；Deadline监控任务执行时长；Logical监控任务执行顺序。Checkpoint是SE代码中的标记点，通过WdgM_CheckpointReached()上报执行进度。^57^^69^

A.2 OS与RTE面试核心六问

Q6：Basic Task和Extended Task的区别？为什么需要两种任务类型？

答案框架：Basic Task三态（Suspended-Ready-Running），不能阻塞等待事件，开销最小；Extended Task四态（+Waiting），可WaitEvent/SetEvent，适合事件同步。两种类型兼顾效率与灵活性。^93^^96^

Q7：什么是优先级天花板协议？为什么AUTOSAR OS使用它而不是普通互斥锁？

答案框架：PCP将获取Resource的任务优先级临时提升到Ceiling（所有访问该资源任务的最高优先级），释放后恢复。这样可以静态地避免优先级反转和死锁 ，而普通互斥锁在运行时可能发生优先级反转。^90^^114^

Q8：Cat1 ISR和Cat2 ISR的区别？使用场景分别是什么？

答案框架：Cat1绕过OS内核，不能调用OS API，延迟最低，适合极高速中断（如电机控制）；Cat2由OS管理，可ActivateTask/SetEvent，适合一般外设中断（如CAN接收）。^102^^108^

Q9：RTE的Sender-Receiver通信中，Direct和Buffered模式有什么区别？

答案框架：Direct直接读写全局变量，高效但Runnable执行期间数据可能被其他任务修改；Buffered在Runnable执行前拷贝输入、执行后拷贝输出，保证Runnable内部数据一致性，但有额外拷贝开销。^87^

Q10：从DBC文件到CAN总线上的物理帧，数据流经过哪些模块？

答案框架：SWC → RTE(Write) → Com(Pack信号到I-PDU) → PduR(路由) → CanIf(PDU映射到CAN帧) → CanDrv(写硬件寄存器) → CAN收发器 → 物理总线。^100^^144^

Q11：Schedule Table和Alarm的区别？什么场景下必须使用Schedule Table？

答案框架：一个Alarm只能触发一个任务，Schedule Table可在多个时间点触发多个任务/事件。需要严格时间同步的多任务序列（如电机FOC控制：ADC采样→电流计算→PWM更新）必须使用Schedule Table。^83^^92^

A.3 学习路径与资源推荐

对于零基础学习者，建议按照以下路径系统掌握AUTOSAR CP：

阶段 学习内容 预计时间 实践建议
第1阶段 理解分层架构（ASW/RTE/BSW/MCAL），熟悉各层核心模块 2周 阅读Vector官方培训材料
第2阶段 深入CAN通信栈（Com/PduR/CanIf/CanDrv）和NM状态机 2周 使用CANoe观察实车CAN报文
第3阶段 学习OS任务调度、资源管理、中断分类 1.5周 在DaVinci中配置简单OS并仿真
第4阶段 掌握NvM存储栈和WdgM看门狗机制 1.5周 配置NvM Block并验证读写
第5阶段 实操Vector工具链（DBC导入→COM配置→代码生成） 2周 完成一个完整ECU的配置与仿真

推荐学习资源：

  • 官方文档 ：AUTOSAR Classic Platform标准规范（SWS系列）^11^
  • 工具实践 ：Vector DaVinci Configurator Pro + MICROSAR评估版^126^^131^
  • 硬件平台：英飞凌AURIX TC3xx系列开发板（配套MCAL和示例工程）
  • 仿真测试 ：Vector CANoe + vVIRTUALtarget虚拟ECU^129^

结语 ：AUTOSAR CP架构的复杂性源于汽车电子对安全性、可靠性、可维护性的极致追求。对于求职者而言，掌握BSW核心模块（CAN网络管理、存储栈、看门狗）、OS任务调度与资源管理、RTE通信与DBC配置这三大知识板块，足以应对绝大多数校招和初级社招的面试挑战。更重要的是，通过Vector工具链进行实际配置和仿真，将理论知识转化为工程能力，这才是从"面试通关"到"入职胜任"的关键跃迁。

热门推荐
012026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片02GitHub 镜像站点03AI科技热点日报 | 2026年07月01日04幻兽帕鲁 - 服务器管理员权限与 GM 命令完全指南05AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路06国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）072026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？08Codex 下载安装指南：Windows 和 macOS 官方版下载092026 年 AI 大模型 & AI 编程工具实战全总结10全面体验 Grok API 中转站（2025 · Grok 4 系列最新版）
