内功心法：函数栈帧的底层推演与本质解析

道友，欢迎来到内存世界的修行道场。

今日，我们不谈指针，不聊数组，而是要去探寻一个更深邃、更本源的"道则"------函数栈帧。

许多初入此道的修行者，心中都藏着几个挥之不去的"心魔"疑惑：

• 为何函数内未初始化的局部变量，每次调用都像是初生的婴儿，内容随机不可测？
• 函数调用时，参数究竟是如何跨越"功法"的界限，从一处传递到另一处的？
• 函数执行完毕，返回值又是如何穿越层层空间，安然回到调用者手中的？

这些疑惑的根源，皆在于我们未曾看清函数调用背后那片隐秘的"洞天福地"。今天，我们就融合课件的体系、汇编的推演与代码的印证，一层层揭开这 函数栈帧 的神秘面纱，探寻其创建与销毁的本源道则。

一、天地本源：寄存器与指令的微观法则

在探寻函数栈帧之前，我们必须先明了支撑这片天地的根本法则。这不仅仅是概念的定义，更是 CPU 硬件层面的物理铁律。

1.1 栈之道则：高地址向低地址的生长

课本中早已言明，栈（Stack） 是计算机世界中一种至关重要的动态内存区域。它如同一个一端封闭的深邃洞府，所有数据的存取都必须遵守一条铁律：后进先出（LIFO）。

• 入栈（Push）：如同将一块灵石压入洞府深处，洞府的入口（栈顶）随之向内移动。
• 出栈（Pop）：从洞府入口取出最近压入的灵石，入口则向外恢复。

核心本质 ：在 x86 架构的世界里，这片"栈"洞天总是由 高地址向低地址 增长。这意味着，当你不断往栈里放东西时，内存地址是在变小的。这一点至关重要，它是理解后续所有 sub esp 和 add esp 操作的基础。

1.2 寄存器的本质：CPU 的"随身储物柜"

要在这片栈洞天中开辟和管理洞府，离不开几位关键的"道标"------寄存器。

很多初学者将寄存器仅仅理解为"变量"，这是不够深刻的。寄存器的本质，是 CPU 内部速度最快、直接参与运算的存储单元。 它们不是内存的一部分，而是 CPU 硅片上的晶体管阵列。访问它们不需要经过总线去读取内存条，因此速度比内存快几个数量级。

在本次修行中，我们需要重点关注三位"护法"：

• esp (Extended Stack Pointer) ------ 栈顶指针

  • 身份：它是栈的"当前边界"。
  • 本质 ：它永远指向栈的最顶端（也就是最后放入数据的位置）。任何对栈的操作（push/pop），本质上都是在修改 esp 的值。
  • 口诀 ：压入数据，它往下走（地址减小）；弹出数据，它往上走（地址增大）。

• ebp (Extended Base Pointer) ------ 栈底指针（基址指针）

  • 身份：它是当前函数的"地基"。
  • 本质 ：一旦确立，在当前函数执行期间 纹丝不动 。所有的局部变量、参数，都是相对于它来寻找的。为什么需要它？因为 esp 太忙了，随着 push/pop 变来变去，如果用它来找变量，偏移量时刻在变，计算极其复杂。而 ebp 就像一根定海神针，锁死了当前函数的参考系。
  • 口诀 ：它是我们的参照物，不管栈顶怎么变，地基永远在那里。

• eip (Instruction Pointer) ------ 指令指针

  • 身份：程序执行的"引路人"。
  • 本质 ：它存放着 下一条即将被 CPU 执行的指令的内存地址 。CPU 的工作循环就是：读取 eip 指向的指令 -> 执行 -> eip 自动增加指向下一条。
  • 伏笔 ：当我们谈论"函数跳转"时，本质上就是在修改 eip 的值，让它指向别处。

1.3 核心指令的物理动作

汇编指令不是魔法，它们是 CPU 硬件电路的直接映射。

• push reg ：
  1. esp = esp - 4（栈顶下移 4 字节，预留空间）。
  2. 将 reg 的值写入 [esp] 指向的内存地址。
• pop reg ：
  1. 将 [esp] 指向的内存值读入 reg。
  2. esp = esp + 4（栈顶上移 4 字节，释放空间）。
• mov dst, src ：数据搬运工。将源操作数的值复制到目的操作数。注意：如果是 mov dword ptr [ebp-8], 3，意思是把数字 3 搬运到"以 ebp 为基准向前 8 字节的那个内存格子里"。
• sub esp, N ：直接修改栈顶指针。这通常用于 批量开辟空间 。与其一个个 push 局部变量，不如直接把 esp 往下挪一大截，圈出一块地盘再说。

二、开辟洞府：main 函数栈帧的创建

既然栈的结构与道标已然明了，那么当一个函数被调用时，它是如何在这片栈空间上开辟出属于自己的"洞府"的呢？

我们以一段简单的代码为例，深入汇编层面，见证一个洞府的诞生。

#include <stdio.h>

int Add(int x, int y)
{
    int z = 0;
    z = x + y;
    return z;
}

int main()
{
    int a = 3;
    int b = 5;
    int ret = 0;
    ret = Add(a, b);
    printf("%d\n", ret);
    return 0;
}

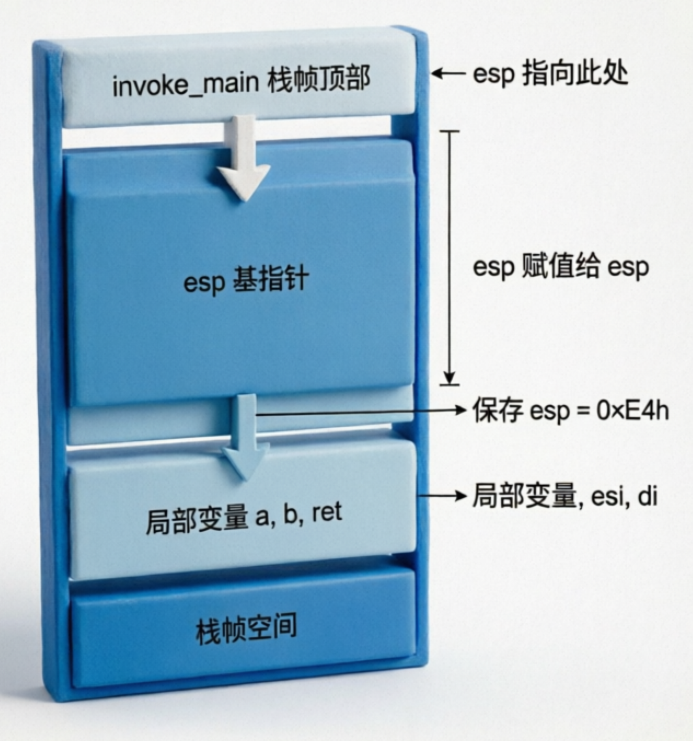

2.1 奠基：main 函数洞府的开辟

当程序启动，main 函数作为入口，也需要在栈上开辟自己的空间。在 VS2019 调试环境下，其汇编代码的开头部分揭示了这一过程：

而我们要知道，main函数虽然是程序的入口，但是其实也是被其他函数调用出来的，这里并不细讲

道友请注意一个细节变化：之前的注释是写在代码上面，现在确实写在下面。

注释位置的改变，并非随意为之，而是为了适应汇编代码特有的 "因果逻辑" 与 "视觉流向"。在高级语言（如 C 语言）中，我们习惯先写注释说明意图，再写代码实现；但在底层汇编的推演中，逻辑往往是反过来的。

汇编语言是对 CPU 动作的直接记录。每一行指令都是一个瞬间发生的物理动作（如移动数据、修改指针）。

• 上方注释：通常用于解释"我要做什么"。例如："接下来我要保存现场"。
• 下方注释：更适合解释"刚才那行代码造成了什么后果"。

; 假设 invoke_main 函数正在调用 main
; 此时 esp 指向 invoke_main 栈帧的顶部

00BE1820  push        ebp
; 1. 【保存旧地基】将上一层函数（invoke_main）的 ebp 值压入栈中。
;    物理动作：esp 减 4，然后将 ebp 的值写入新 esp 指向的内存。
;    目的：为了将来能找回上一层的地基。如果不存，等会儿我们修改了 ebp，就再也找不到回家的路了。

00BE1821  mov         ebp,esp
; 2. 【确立新地基】将当前的 esp 赋值给 ebp。
;    此刻，ebp 成为了 main 函数洞府的"新地基"。
;    从此以后，main 函数内的所有变量寻址，都以这个 ebp 为基准。

00BE1823  sub         esp,0E4h
; 3. 【圈地】esp 减去一个十六进制数 0xE4（十进制 228）。
;    这相当于在栈上直接"圈"出了一大块空间（228 字节）。
;    这片空间，就是 main 函数的"洞府"，用于存放局部变量 a, b, ret 等。
;    注意：这里只是把 esp 挪下来了，里面的数据还是乱的（或者是上次残留的）。

00BE1829  push        ebx
00BE182A  push        esi
00BE182B  push        edi
; 4. 【保护通用法器】保存 ebx, esi, edi 寄存器的值。
;    这些是"通用法器"，函数内可能会被修改。
;    根据调用约定（Calling Convention），被调用函数有责任保护这些寄存器不被破坏。
;    所以先将其原值压栈保存，待函数返回时再恢复，以免影响其他功法。

深度解析：神秘的 0xCC 填充与"烫烫烫"

接下来的几条指令，是编译器为了调试方便，特意加入的"安检程序"。这也是很多初学者困惑的源头。

; 接下来的几条指令，是编译器为了调试方便，将未初始化的内存填充为 0xCC
; 这就是为何未初始化的局部变量会看到"烫烫烫"的原因。
; 在 GBK 编码中，两个 0xCC 连在一起（0xCCCC）正好对应汉字"烫"。

00BE182C  lea         edi,[ebp-24h]
; 【定位起点】lea (Load Effective Address) 指令。
; 它不是取内存里的值，而是计算地址本身。
; 这里计算出 ebp-24h 这个地址，放入 edi 寄存器。
; 为什么要从这里开始？因为 ebp-24h 往下的空间，才是真正留给局部变量使用的区域
（上面的空间可能用于对齐或其他用途）。

00BE182F  mov         ecx,9
; 【设定计数器】将 9 放入 ecx 寄存器。
; ecx 在这里充当"循环计数器"的角色。
; 为什么是 9？因为我们要填充的空间大小是 36 字节（0x24），
每次填充 4 字节（dword），36 / 4 = 9 次。

00BE1834  mov         eax,0CCCCCCCCh
; 【准备颜料】将 0xCCCCCCCC 放入 eax。
; 这是一个 32 位的数据，每个字节都是 0xCC。
; 这就是我们要涂抹的"油漆"。

00BE1839  rep stos    dword ptr es:[edi]
; 【批量涂抹】这是一条复合指令，拆解如下：
; 1. stos (Store String)：将 eax 中的值（0xCCCCCCCC）写入 edi 指向的内存地址。
; 2. 写入后，edi 自动增加 4（因为是 dword，4字节）。
; 3. rep (Repeat)：重复执行 stos 指令，重复的次数由 ecx 决定。
; 4. 每执行一次，ecx 自动减 1，直到 ecx 为 0 停止。
;
; 【宏观效果】：从 ebp-24h 开始，连续 9 次，每次写入 4 字节的 0xCC，
; 总共将 36 字节的局部变量区域全部填满了 0xCC。

本质揭秘：

• 为什么是 0xCC？ 因为在 x86 指令集中，0xCC 对应的机器码是 INT 3（中断 3 号）。这是一个专门用于调试的中断指令。如果程序跑飞了，意外执行到了这块本该是数据的区域，CPU 会立即触发断点中断，调试器就能捕获并告诉你："嘿，你越界了或者执行了非法代码！"这是一种安全保护机制。
• 为什么是"烫"？ 这纯属巧合。在中文 Windows 系统默认的 GBK 编码中，汉字"烫"的内码正好是 0xCCCC。当你用字符串方式查看这块内存时，连续的 CC CC CC CC... 就被解释成了"烫烫烫烫..."。如果是英文环境，你可能会看到其他的乱码。

经过这几步操作，main 函数的洞府便开辟完毕。ebp 指向地基，esp 指向入口，两者之间的空间，皆归 main 函数所有，且已被"安检"标记。

2.2 陈设：局部变量的安放

洞府开辟后，便可安放"器物"------即局部变量。

int a = 3;
int b = 5;
int ret = 0;

对应的汇编代码如下：

00BE183B  mov         dword ptr [ebp-8],3
; 将数字 3 放入地址为 ebp-8 的位置，这就是变量 a 的家。
; 为什么是 ebp-8？因为编译器分配空间时，a 被安排在了距离地基 8 字节的地方。

00BE1842  mov         dword ptr [ebp-14h],5
; 将数字 5 放入地址为 ebp-14h 的位置，这是变量 b 的家。

00BE1860  mov         dword ptr [ebp-20h],eax
; 将 eax 寄存器的值（稍后会是 Add 的返回值）放入 ebp-20h，这是变量 ret 的家。

可以看到，所有局部变量都通过 ebp 加上一个 负偏移量 的方式，安放在 main 函数的洞府之内。

三、跨界传讯：函数调用与参数传递

洞府已成，器物已备。现在，main 函数需要调用 Add 函数来完成加法运算。这便涉及到了跨洞府传讯------参数传递。

3.1 传讯：参数的压栈

在调用 Add 函数之前，main 函数需要先将参数准备好。

ret = Add(a, b);

对应的汇编代码如下：

00BE1850  mov         eax,dword ptr [ebp-14h]
; 1. 取出变量 b (ebp-14h) 的值，放入 eax 寄存器。

00BE1853  push        eax
; 2. 将 eax 的值压栈。这是传递的第二个参数 y。

00BE1854  mov         ecx,dword ptr [ebp-8]
; 3. 取出变量 a (ebp-8) 的值，放入 ecx 寄存器。

00BE1857  push        ecx
; 4. 将 ecx 的值压栈。这是传递的第一个参数 x。
; 注意：参数是从右向左依次压栈的（__cdecl 调用约定）。
; 为什么要从右向左？这是历史遗留问题，主要是为了支持可变参数函数（如 printf）。
; 如果从左向右，第一个参数在最底下，后面的参数个数不确定，就很难找到第一个参数的位置。
; 而从右向左，第一个参数（最左边的）永远在栈顶附近，无论后面有多少个参数，都能通过固定偏移找到它。

此时，参数 a 和 b 的一份拷贝被压入了 main 函数的栈帧中，位于 esp 指向的位置。

3.2 跨界：call 指令的奥秘（前世今生）

参数准备就绪，接下来便是真正的跨界调用。

前文伏笔回收 ：

我们在第一章介绍 eip 时提到，它是"下一条指令的地址"，CPU 靠它来知道该执行哪行代码。

我们也提到了 push 和 pop 是操作栈的。

现在，call 指令就是将这两者结合的产物。

00BE1858  call        00BE10B4
; 【call 指令的本质拆解】
; 这条指令实际上等价于以下两步原子操作：
;
; 第一步：push eip_next
;   将"下一条指令的地址"（即 00BE185D）压入栈中。
;   这个地址被称为"返回地址"（Return Address）。
;   为什么要压栈？因为 Add 函数执行完后，必须知道回哪里去继续执行。
;   栈是唯一的"记事本"，记录了回家的路标。
;
; 第二步：jmp 00BE10B4
;   将目标地址 00BE10B4 赋值给 eip。
;   eip 一变，CPU 的"引路人"就指向了 Add 函数的第一条指令。
;   程序流从此跳转到 Add 函数内部。

抱歉抱歉！刚才确实是因为内容太长，输出到一半被截断了。咱们直接接着刚才中断的地方，把剩下的内容补齐，并且按照你的要求，在每个核心部分都加上配图和插图位置标注，让整篇博客图文并茂，大一新生也能轻松看懂。

---

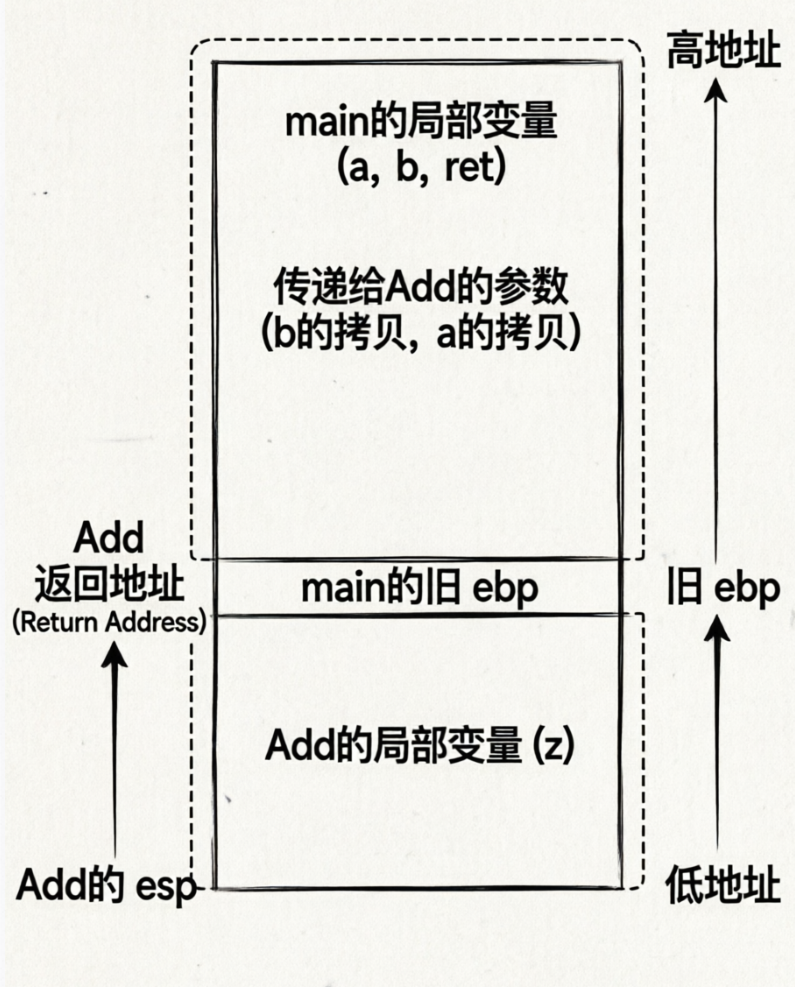

四、洞天嵌套：Add 函数栈帧的创建（续）

程序跳转到 Add 函数后，一个全新的、嵌套在 main 洞府之上的洞府开始创建。其过程与 main 函数如出一辙。

; Add 函数开始
00BE1760  push        ebp
; 1. 保存 main 函数的 ebp（地基）。

00BE1761  mov         ebp,esp
; 2. 将当前的 esp 赋值给 ebp，确立 Add 函数自己的地基。

00BE1763  sub         esp,0CCh
; 3. esp 减去 0xCC，开辟出 Add 函数自己的洞府空间，用于存放局部变量 z。

00BE1769  push        ebx
00BE176A  push        esi
00BE176B  push        edi
; 4. 同样，保存 ebx, esi, edi 寄存器的值。

至此，Add 函数的洞府也开辟完成。

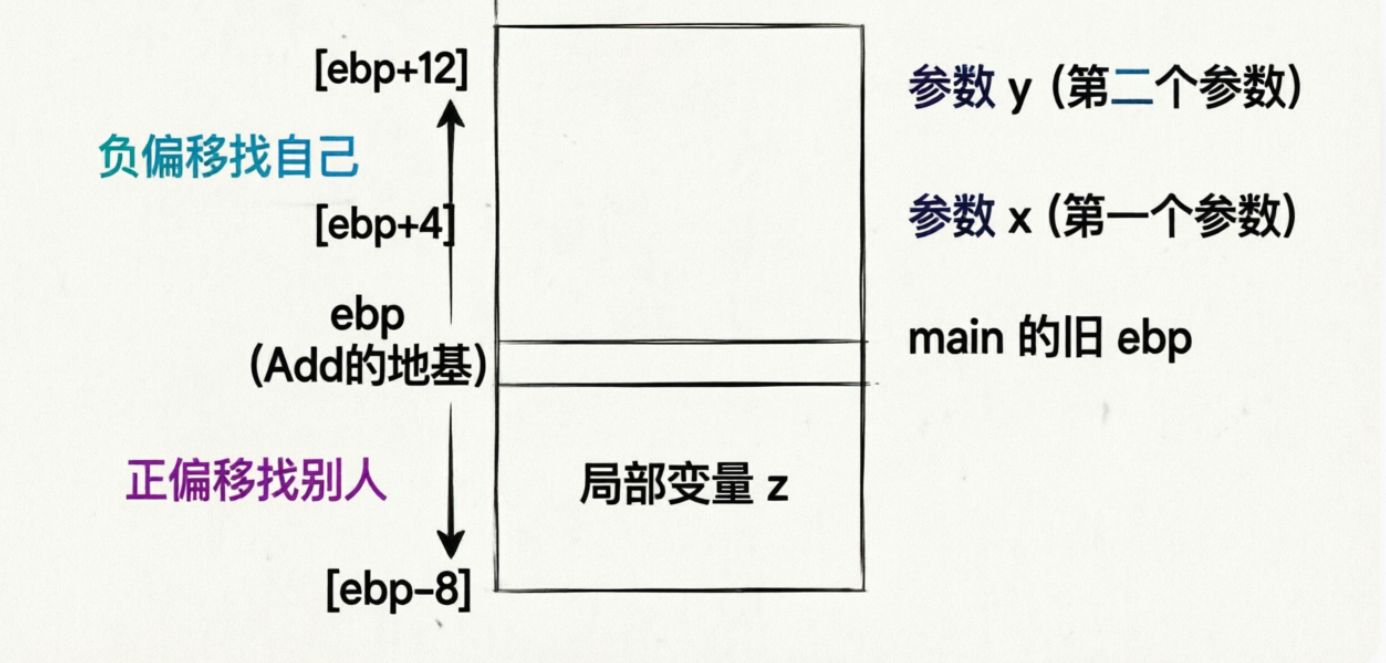

4.1 寻物：如何通过 ebp 找到参数？

在 Add 函数内部，如何找到 main 函数传递过来的参数 x 和 y 呢？答案依然是 ebp。

int z = 0;
z = x + y;

对应的汇编代码：

00BE176C  mov         dword ptr [ebp-8],0
; 创建局部变量 z，放在 ebp-8 的位置。

00BE1773  mov         eax,dword ptr [ebp+8]
; 取出 ebp+8 地址处的值。从 Add 的 ebp 向上看，跨过保存的 main_ebp(4字节)
; 和返回地址(4字节)，正好是第一个参数 x 的位置。

00BE1776  add         eax,dword ptr [ebp+0Ch]
; 将 ebp+12 (0Ch) 地址处的值（即第二个参数 y）加到 eax 中。

00BE1779  mov         dword ptr [ebp-8],eax
; 将 eax 中的计算结果（x+y）存入 z (ebp-8) 中。

这便是函数栈帧的精妙之处：无论栈如何变化，ebp 始终是一个稳定的基准点，通过它，我们既能访问自己的局部变量（负偏移），也能访问传进来的参数（正偏移）。

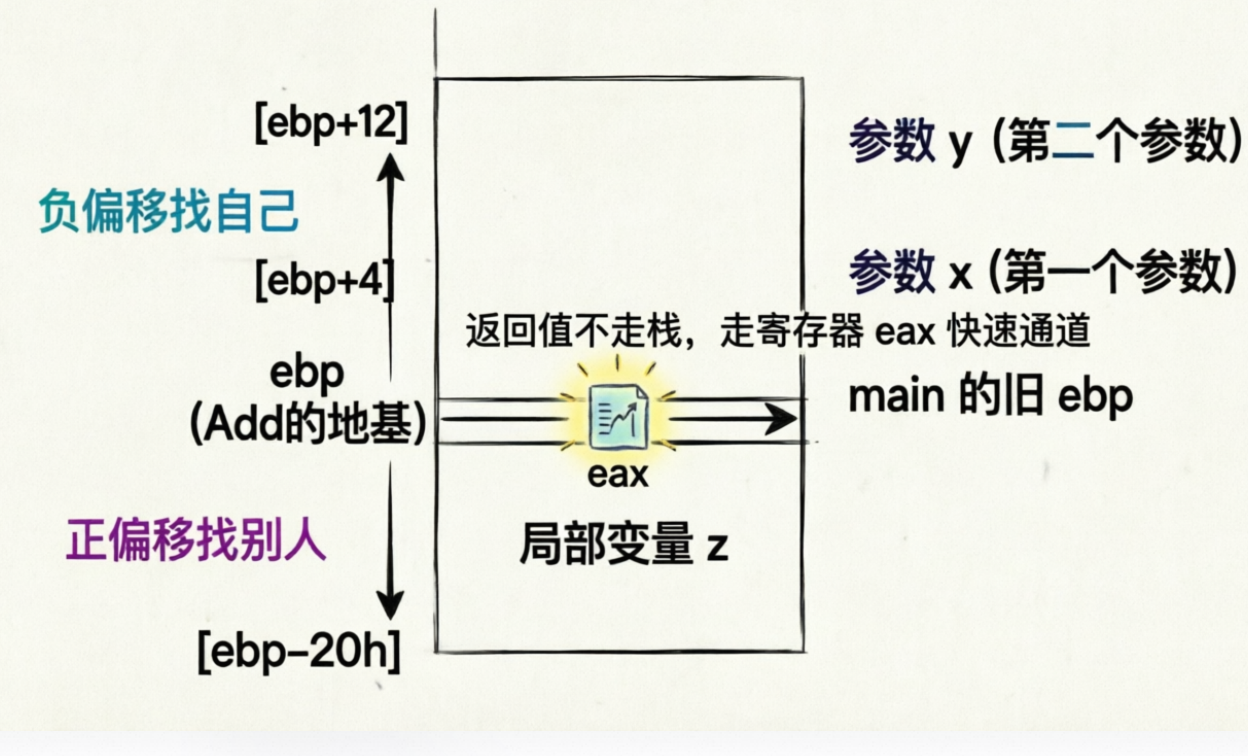

4.2 回讯：返回值的传递

计算完成后，Add 函数需要将结果返回给 main 函数。

return z;

对应的汇编代码：

00BE177C  mov         eax,dword ptr [ebp-8]
; 将局部变量 z 的值，放入 eax 寄存器。
; 在x86体系下，函数的返回值通常通过 eax 寄存器带回。

五、洞府归墟：函数栈帧的销毁

Add 函数的使命已经完成，是时候销毁它的洞府，回归虚无，并将控制权交还给 main 函数。

5.1 恢复法器与洞府

销毁的过程，正是创建过程的逆操作。

00BE177F  pop         edi
; 1. 从栈顶弹出一个值给 edi，恢复 edi 寄存器的原值。esp+4。

00BE1780  pop         esi
; 2. 恢复 esi 寄存器。esp+4。

00BE1781  pop         ebx
; 3. 恢复 ebx 寄存器。esp+4。

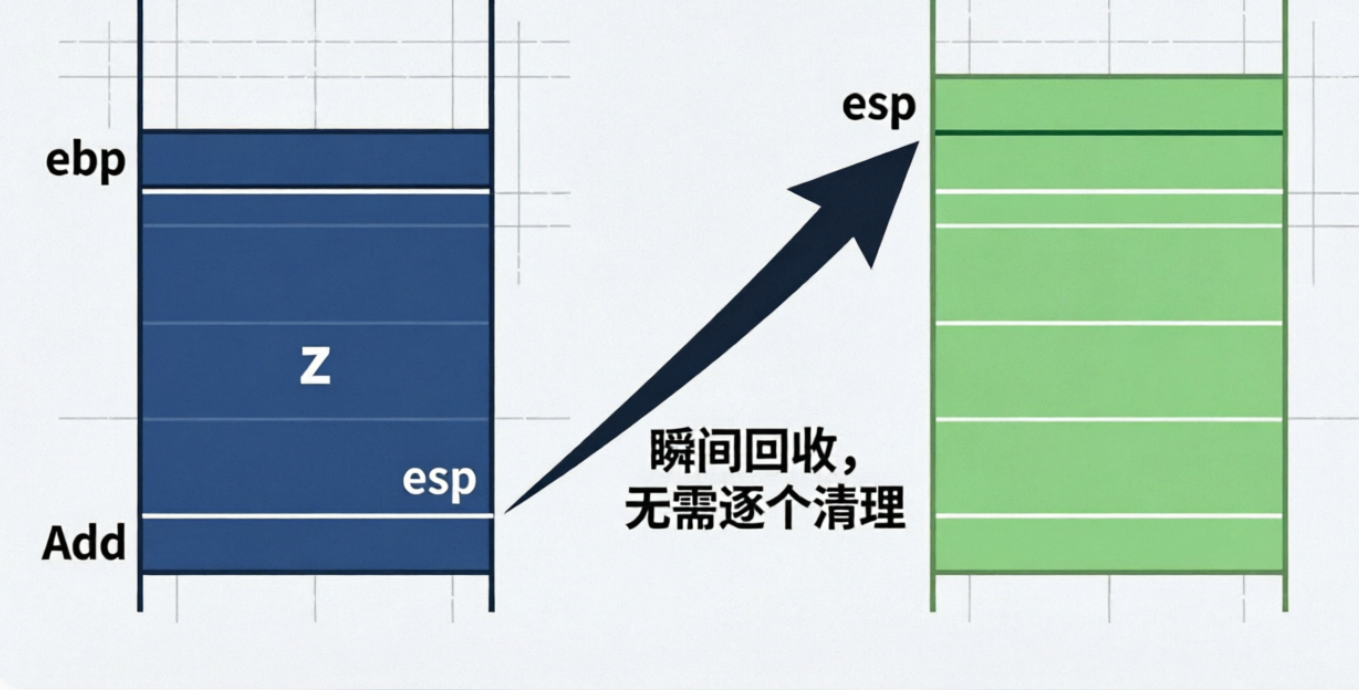

00BE1782  mov         esp,ebp
; 4. 【一键清场】将 ebp 的值赋给 esp。
; 这意味着 esp 直接跳回了 ebp 的位置，
; Add 函数开辟的整个洞府空间（存放 z 的空间）被瞬间回收。
; 这是最高效的清理方式，不需要一个个 pop 局部变量。

00BE1784  pop         ebp
; 5. 从栈顶弹出一个值给 ebp。
; 这个值正是之前保存的 main 函数的 ebp。
; 至此，ebp 也恢复为 main 函数的地基。esp+4。

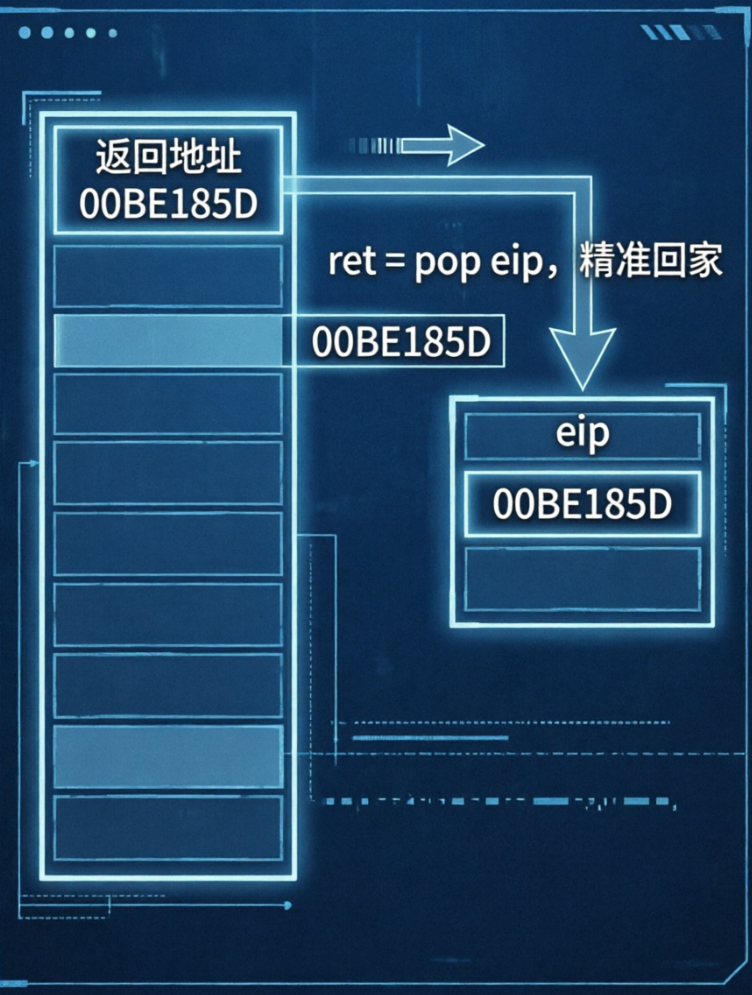

5.2 归家：ret 指令的奥秘

洞府已毁，法器已还，最后一步是回到 main 函数

---

六、尘埃落定：回归 main 函数

程序跳转回 main 函数后，继续执行 call 指令的下一条指令。

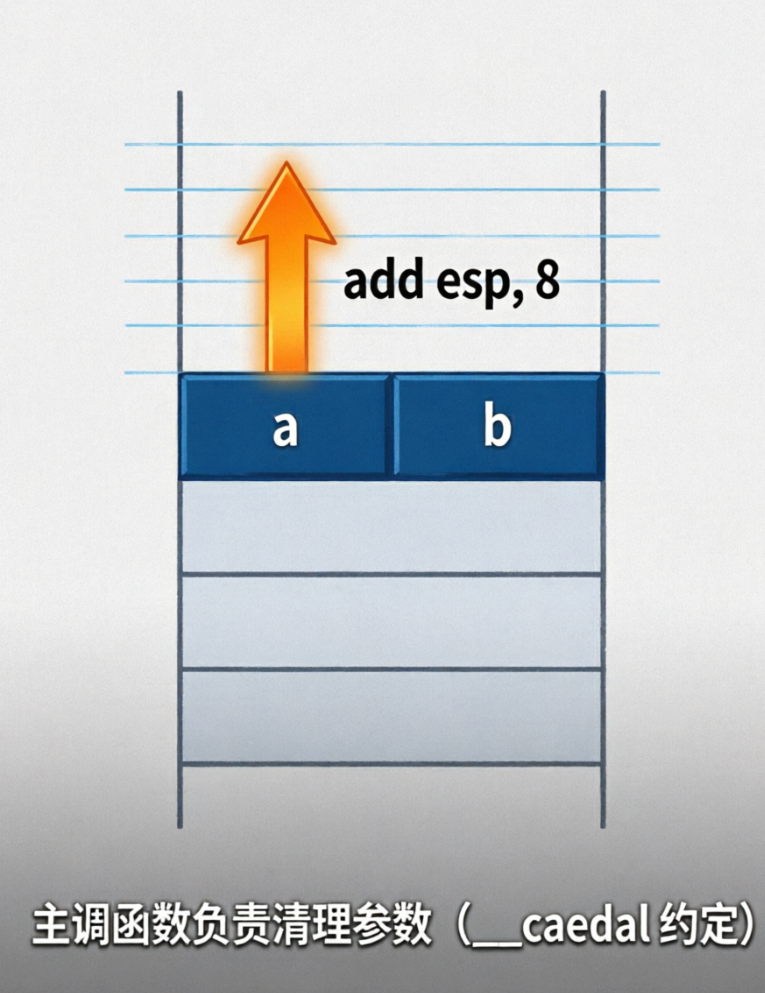

00BE185D  add         esp,8
; 1. esp 直接加上 8。
; 这相当于手动清理了之前为 Add 函数压入的两个参数 (a 和 b)。
; 此时，栈的状态恢复到了调用 Add 函数之前的样子。
; 为什么是 8？因为两个 int 参数，各占 4 字节，2 * 4 = 8。

00BE1860  mov         dword ptr [ebp-20h],eax
; 2. 将 eax 寄存器的值（也就是 Add 函数通过 eax 带回的计算结果）
; 存入 ret 变量 (ebp-20h) 中。

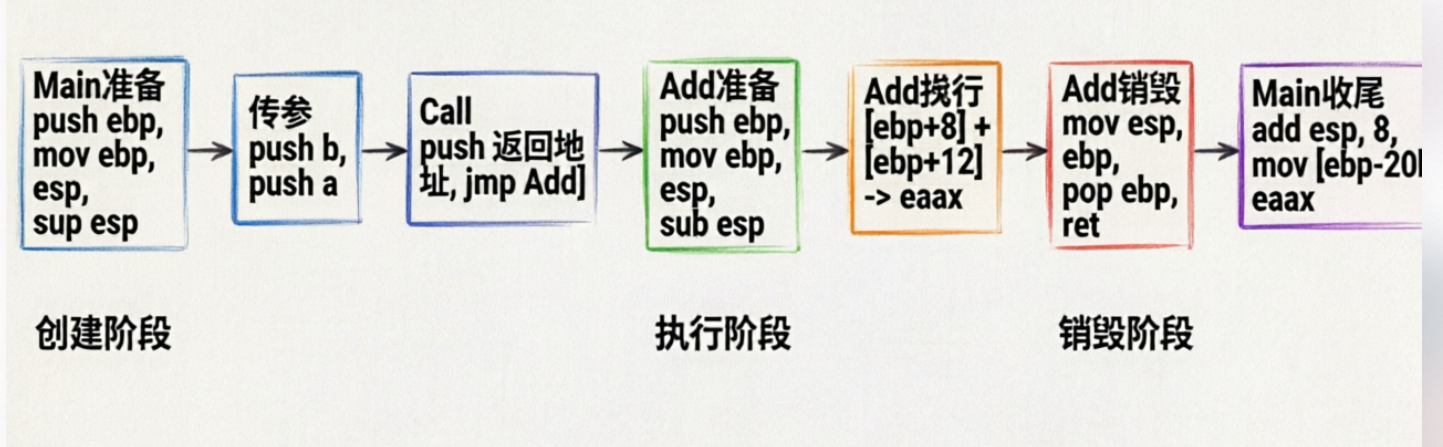

至此，一次完整的函数调用、栈帧创建与销毁的轮回宣告结束。main 函数的洞府完好无损，并成功收到了 Add 函数带回的"信物"（返回值）。

---

本源闭环总结

道友，让我们顺着这条推导的脉络，解开开篇时的心魔：

1. 局部变量为何随机？

   因为函数栈帧创建时，只会开辟空间（sub esp），而不会主动清零（除非调试模式下填充 0xCC）。这片空间里残留的，是上一次使用后留下的"尘埃"，故而内容随机。

2. 参数如何传递？

   通过压栈。在 call 指令之前，实参从右至左依次被拷贝并压入调用者的栈帧中。

3. 返回值如何带回？

   通过寄存器。对于内置类型，计算结果通常存放在 eax 寄存器中，由被调函数带回，主调函数再从 eax 中取走。

---

修行共勉

道友，纸上得来终觉浅。函数栈帧的玄妙，绝非看几遍文字就能参透。

请务必打开你的编译器，亲手写下这段 Add 代码，进入调试模式，打开反汇编窗口 和内存窗口 ，一步一步（F10/F11）地走下去。亲眼看着 esp 和 ebp 的值如何变化，看着栈中的内存如何被开辟和回收。只有亲手推演，这些道则才能真正融入你的血脉，成为你修行路上最坚实的根基。

---
