相关介绍
Ultralytics 简介
Ultralytics 基于多年的计算机视觉和人工智能基础研究，创建了最先进的 (SOTA) YOLO 模型。我们的模型不断更新性能和灵活性，快速、准确且易于使用。他们擅长对象检测、跟踪、实例分割、语义分割、图像分类和姿势估计任务。
前提条件
- 熟悉Python、Pytorch
实验环境
bash
Package Version
------------------------ ------------
Python 3.11.8
absl-py 2.4.0
accelerate 1.13.0
annotated-doc 0.0.4
anyio 4.13.0
calflops 0.3.2
certifi 2026.4.22
charset-normalizer 3.4.7
click 8.3.3
colorama 0.4.6
contourpy 1.3.3
cycler 0.12.1
filelock 3.29.0
flatbuffers 25.12.19
fonttools 4.62.1
fsspec 2026.4.0
grpcio 1.80.0
h11 0.16.0
hf-xet 1.5.0
httpcore 1.0.9
httpx 0.28.1
huggingface_hub 1.14.0
idna 3.15
Jinja2 3.1.6
kiwisolver 1.5.0
Markdown 3.10.2
markdown-it-py 4.2.0
MarkupSafe 3.0.3
matplotlib 3.10.9
mdurl 0.1.2
ml_dtypes 0.5.0
mpmath 1.3.0
networkx 3.6.1
numpy 1.26.4
nvidia-cublas-cu12 12.8.3.14
nvidia-cuda-cupti-cu12 12.8.57
nvidia-cuda-nvrtc-cu12 12.8.61
nvidia-cuda-runtime-cu12 12.8.57
nvidia-cudnn-cu12 9.7.1.26
nvidia-cufft-cu12 11.3.3.41
nvidia-cufile-cu12 1.13.0.11
nvidia-curand-cu12 10.3.9.55
nvidia-cusolver-cu12 11.7.2.55
nvidia-cusparse-cu12 12.5.7.53
nvidia-cusparselt-cu12 0.6.3
nvidia-nccl-cu12 2.26.2
nvidia-nvjitlink-cu12 12.8.61
nvidia-nvtx-cu12 12.8.55
onnx 1.19.0
onnxruntime-gpu 1.26.0
onnxslim 0.1.94
opencv-python 4.6.0.66
packaging 26.2
pillow 12.2.0
pip 24.0
polars 1.40.1
polars-runtime-32 1.40.1
protobuf 7.34.1
psutil 7.2.2
pycocotools 2.0.11
Pygments 2.20.0
pyparsing 3.3.2
python-dateutil 2.9.0.post0
PyYAML 6.0.3
regex 2026.5.9
requests 2.34.1
rich 15.0.0
safetensors 0.7.0
scipy 1.16.0
setuptools 65.5.0
shellingham 1.5.4
six 1.17.0
sympy 1.14.0
tabulate 0.10.0
tensorboard 2.20.0
tensorboard-data-server 0.7.2
tokenizers 0.22.2
torch 2.7.1+cu128
torchaudio 2.7.1+cu128
torchvision 0.22.1+cu128
tqdm 4.67.3
transformers 5.8.1
triton 3.3.1
typer 0.25.1
typing_extensions 4.15.0
ultralytics 8.4.58
ultralytics-thop 2.0.19
urllib3 2.7.0
Werkzeug 3.1.8LightConv（轻量卷积模块）
LightConv 是一个轻量级卷积模块 ，它将标准卷积分解为两个步骤：1×1 点卷积（Pointwise Convolution） + 深度卷积（Depthwise Convolution） 。这种结构最早在 MobileNet 中提出，被称为 深度可分离卷积（Depthwise Separable Convolution），可大幅减少参数量和计算量，同时保持较高的特征提取能力。本实现参考了 PaddleDetection 的 HGNetV2 骨干网络，但核心思想与其他轻量级模块一致。
代码实现
python
import cv2
import math
import torch
import numpy as np
import matplotlib.pyplot as plt
from torch import nn
def autopad(k, p=None, d=1): # kernel, padding, dilation
"""Pad to 'same' shape outputs."""
if d > 1:
k = d * (k - 1) + 1 if isinstance(k, int) else [d * (x - 1) + 1 for x in k] # actual kernel-size
if p is None:
p = k // 2 if isinstance(k, int) else [x // 2 for x in k] # auto-pad
return p
class Conv(nn.Module):
"""Standard convolution module with batch normalization and activation.
Attributes:
conv (nn.Conv2d): Convolutional layer.
bn (nn.BatchNorm2d): Batch normalization layer.
act (nn.Module): Activation function layer.
default_act (nn.Module): Default activation function (SiLU).
"""
default_act = nn.SiLU() # default activation
def __init__(self, c1, c2, k=1, s=1, p=None, g=1, d=1, act=True):
"""Initialize Conv layer with given parameters.
Args:
c1 (int): Number of input channels.
c2 (int): Number of output channels.
k (int): Kernel size.
s (int): Stride.
p (int, optional): Padding.
g (int): Groups.
d (int): Dilation.
act (bool | nn.Module): Activation function.
"""
super().__init__()
self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p, d), groups=g, dilation=d, bias=False)
self.bn = nn.BatchNorm2d(c2)
self.act = self.default_act if act is True else act if isinstance(act, nn.Module) else nn.Identity()
def forward(self, x):
"""Apply convolution, batch normalization and activation to input tensor.
Args:
x (torch.Tensor): Input tensor.
Returns:
(torch.Tensor): Output tensor.
"""
return self.act(self.bn(self.conv(x)))
def forward_fuse(self, x):
"""Apply convolution and activation without batch normalization.
Args:
x (torch.Tensor): Input tensor.
Returns:
(torch.Tensor): Output tensor.
"""
return self.act(self.conv(x))
class LightConv(nn.Module):
"""Light convolution module with 1x1 and depthwise convolutions.
This implementation is based on the PaddleDetection HGNetV2 backbone.
Attributes:
conv1 (Conv): 1x1 convolution layer.
conv2 (DWConv): Depthwise convolution layer.
"""
def __init__(self, c1, c2, k=1, act=nn.ReLU()):
"""Initialize LightConv layer with given parameters.
Args:
c1 (int): Number of input channels.
c2 (int): Number of output channels.
k (int): Kernel size for depthwise convolution.
act (nn.Module): Activation function.
"""
super().__init__()
self.conv1 = Conv(c1, c2, 1, act=False)
self.conv2 = DWConv(c2, c2, k, act=act)
def forward(self, x):
"""Apply 2 convolutions to input tensor.
Args:
x (torch.Tensor): Input tensor.
Returns:
(torch.Tensor): Output tensor.
"""
return self.conv2(self.conv1(x))
class DWConv(Conv):
"""Depth-wise convolution module."""
def __init__(self, c1, c2, k=1, s=1, d=1, act=True):
"""Initialize depth-wise convolution with given parameters.
Args:
c1 (int): Number of input channels.
c2 (int): Number of output channels.
k (int): Kernel size.
s (int): Stride.
d (int): Dilation.
act (bool | nn.Module): Activation function.
"""
super().__init__(c1, c2, k, s, g=math.gcd(c1, c2), d=d, act=act)功能
- 深度可分离卷积 （分离版本）：
- 第 1 步 ：1×1 卷积将输入通道数
c1映射到c2，进行跨通道特征融合。 - 第 2 步 ：深度卷积（
DWConv）对每个通道独立进行空间卷积（核大小k），提取空间特征。
- 第 1 步 ：1×1 卷积将输入通道数
- 与标准卷积相比 ：参数量从
k²·c1·c2降为c1·c2 + k²·c2（当DWConv的分组数等于c2时），计算量也大幅降低。 - 激活函数处理 ：
- 1×1 卷积后不激活 （
act=False），而深度卷积后使用传入的激活函数（默认为nn.ReLU()）。 - 这种设计符合 MobileNetV2 等网络的经验：通道变换后应进行非线性激活，而 1×1 卷积本身仅做线性变换，可省略激活以提升效率。
- 1×1 卷积后不激活 （
初始化参数
| 参数 | 类型 | 说明 |
|---|---|---|
c1 |
int | 输入通道数 |
c2 |
int | 输出通道数 |
k |
int | 深度卷积的卷积核大小（默认 1） |
act |
nn.Module | 深度卷积后的激活函数（默认 nn.ReLU()） |
与
Conv不同，LightConv的act直接传入nn.Module实例，而非bool。这是因为Conv可以接受True/False来使用默认 SiLU 或 Identity，而LightConv固定 1×1 卷积无激活，深度卷积使用指定激活，更加明确。
与标准深度可分离卷积的区别
| 组件 | 标准深度可分离（MobileNet） | LightConv（本实现） |
|---|---|---|
| 第1步 | Depthwise（g=c1） |
1×1 点卷积（先升/降维） |
| 第2步 | Pointwise（1×1） | Depthwise（后空间卷积） |
| 顺序 | 空间 → 通道 | 通道 → 空间 |
| 典型用途 | 标准轻量级网络 | PaddleDetection HGNetV2 等 |
两者在数学上等价（线性变换可交换），但 LightConv 的顺序更有利于在 1×1 卷积后立即进行通道压缩，减少后续深度卷积的输入通道数，从而进一步降低计算量（但需要注意通道数 c2 可能很大）。
使用示例
python
if __name__ == '__main__':
# 1. 读取图像
img_path = "cat_640x640.png"
img_bgr = cv2.imread(img_path)
if img_bgr is None:
raise FileNotFoundError(f"图片 {img_path} 不存在！")
# 2. 转为张量 (1,3,640,640)
img_rgb = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB)
img_tensor = torch.from_numpy(img_rgb).float().permute(2, 0, 1).unsqueeze(0)
# 3. 创建 LightConv 层：输入3通道，输出16通道，深度卷积核3×3，步长1（未显式指定，DWConv默认s=1）
light_layer = LightConv(c1=3, c2=16, k=3, act=nn.ReLU())
# 4. 前向传播
with torch.no_grad():
out = light_layer(img_tensor)
print("输出形状:", out.shape) # torch.Size([1, 16, 640, 640]) 注意步长=1，尺寸不变
# 5. 可视化第一个通道的特征图
feat_map = out[0, 0, :, :].cpu().numpy()
feat_map = (feat_map - feat_map.min()) / (feat_map.max() - feat_map.min() + 1e-8)
feat_map = (feat_map * 255).astype(np.uint8)
plt.figure(figsize=(10, 5))
plt.subplot(1, 2, 1)
plt.imshow(cv2.cvtColor(img_bgr, cv2.COLOR_BGR2RGB))
plt.title("Original")
plt.axis("off")
plt.subplot(1, 2, 2)
plt.imshow(feat_map, cmap='gray')
plt.title("LightConv Output (Ch0)")
plt.axis("off")
plt.tight_layout()
plt.savefig("lightconv_output.png", dpi=150)
# plt.show() # 远程服务器建议注释

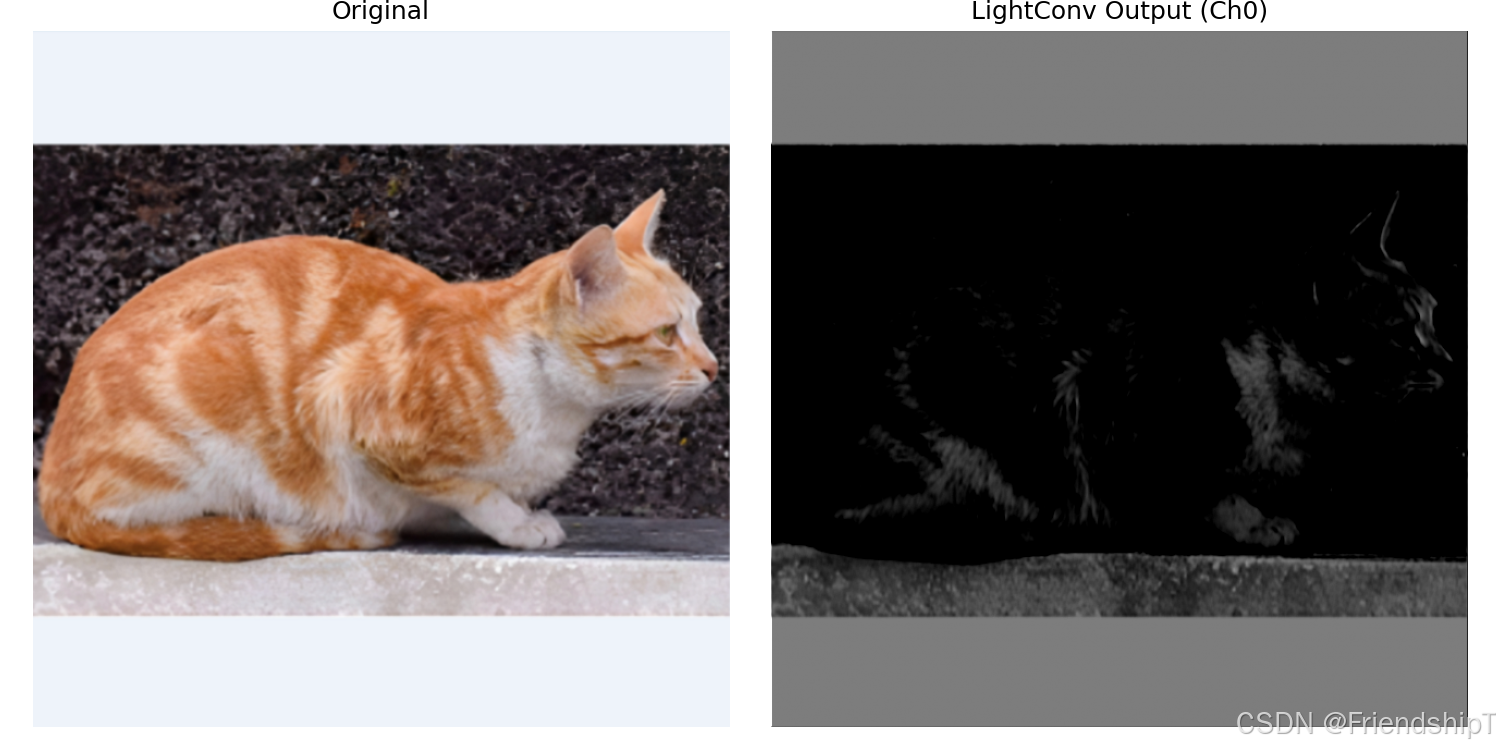

print("可视化已保存为 lightconv_output.png")输出示例：
输出形状: torch.Size([1, 16, 640, 640])
可视化已保存为 lightconv_output.png由于深度卷积的步长默认为 1，且
autopad确保s=1时尺寸不变，因此输出空间尺寸与输入相同。

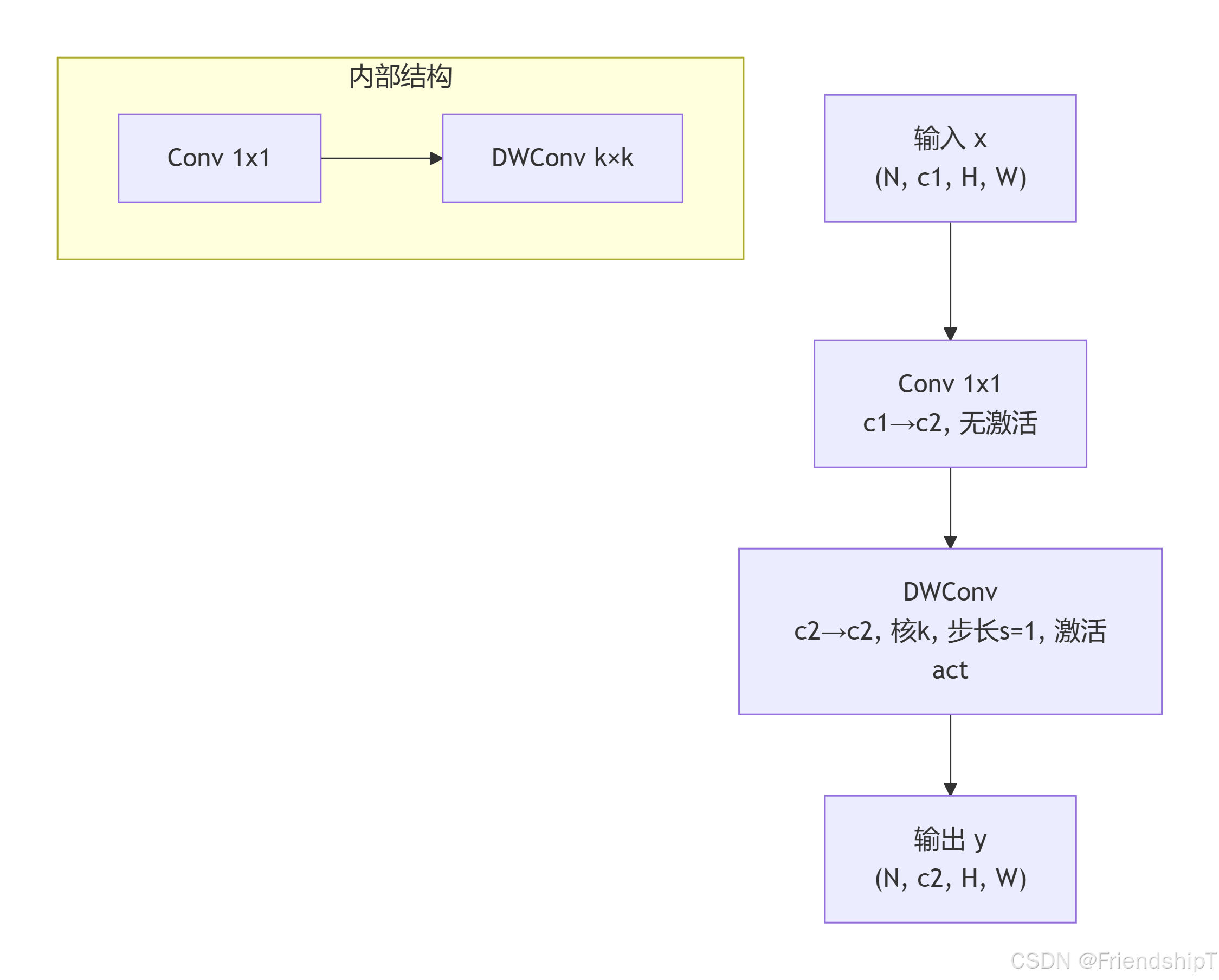

流程示意图
代码解读
__init__ 方法
self.conv1 = Conv(c1, c2, 1, act=False)：1×1 标准卷积，无 BN 激活（因为act=False会使用 Identity，但Conv默认依然包含 BN，即 BN 后接 Identity，相当于仅做归一化）。self.conv2 = DWConv(c2, c2, k, act=act)：深度卷积，输入输出通道数均为c2，分组数为gcd(c2, c2) = c2，因此每个通道独立卷积，实现真正的深度卷积。
forward 方法
- 先
conv1，再conv2。 - 1×1 卷积负责通道混合，深度卷积负责空间特征提取。
与 DWConv 的协作
LightConv将DWConv与点卷积组合，形成完整的轻量级卷积模块。- 如果单独使用
DWConv，通道间缺乏信息融合，表达能力不足；LightConv则补足了这一点。
注意事项
- 激活函数的选择 ：本实现中
conv1不包含激活（act=False），而conv2使用传入的act（默认 ReLU）。这符合 MobileNetV2 的设计：在 1×1 卷积后不立即激活，而是先进行 BatchNorm 归一化，避免信息损失。 - 步长控制 ：
LightConv本身不支持设置步长（固定为 1），因为深度卷积的步长s默认 1。若需下采样，可在DWConv中显式传入s=2，但本接口未暴露。如需下采样，可修改代码增加s参数或使用Conv替代。 - 与标准深度可分离卷积的差异 ：本实现是 先点卷积后深度卷积 ，而 MobileNet 是 先深度卷积后点卷积。两者在理论计算量上稍有不同，但实际效果相近，选择取决于网络设计习惯。
- 显存与速度：由于分为两次卷积，训练时显存占用略高于标准卷积（因为有中间特征图），但推理时可通过算子融合优化（如 TensorRT 可自动合并 Conv+BN+Act）。
- 适用任务：适合轻量级分类、检测、分割等任务，尤其适合移动端和嵌入式平台。
优缺点
优点
-
参数和计算量显著下降
当
c2较大时，相比标准卷积，参数量降至约c1·c2 + k²·c2vsk²·c1·c2，可节省几十倍。 -
结构清晰，易于扩展
分离的 1×1 和深度卷积独立，可根据需求分别调整（如用更大的核、分组数等）。
-
隐式特征重用
1×1 卷积先进行通道融合，再通过深度卷积提取空间特征，有助于提升信息流。
-
与主流轻量级网络兼容
类似结构在 MobileNet、EfficientNet、HGNet 中被验证有效，可直接嵌入现有模型。
缺点
-
表达能力仍受限
由于深度卷积不跨通道融合，整体容量低于同通道数的标准卷积，精度可能下降。
-
内存访问开销
虽计算量减少，但深度卷积的非连续内存访问可能导致在 GPU 上实测加速比不如理论值。
-
灵活性不足
当前接口未暴露深度卷积的步长、膨胀等参数，若需调整需修改源代码或继承重写。
-
激活函数固定模式
1×1 卷积无激活，若想加入非线性需自定义，限制了设计空间。
在 YOLOv8 中，LightConv 可作为 C2f 内部瓶颈的替代，用于构建轻量级版本（如 YOLOv8‑n/s）。实际使用时，需根据任务调整 k 和激活函数，并在训练时注意收敛速度（可适当增加学习率）。
参考文献
1 https://docs.ultralytics.com/
2 https://github.com/ultralytics/ultralytics.git
- 由于本人水平有限，难免出现错漏，敬请批评改正。
- 更多精彩内容，可点击进入Python日常小操作专栏、OpenCV-Python小应用专栏、YOLO系列专栏、自然语言处理专栏、人工智能混合编程实践专栏或我的个人主页查看
- YOLOs-CPP：一个免费开源的YOLO全系列C++推理库（以YOLO26为例）
- PaddleOCR：Win10上安装使用PPOCRLabel标注工具
- 目标检测：使用自己的数据集微调DEIMv2进行物体检测
- 图像分割：PyTorch从零开始实现SegFormer语义分割
- 图像超分：使用自己的数据集微调Real-ESRGAN-x4plus进行超分重建
- 图像生成：PyTorch从零开始实现一个简单的扩散模型
- Stable Diffusion：使用自己的数据集微调 Stable Diffusion 3.5 LoRA 文生图模型
- 图像超分：使用自己的数据集微调Real-ESRGAN-x2plus进行超分重建
- Anomalib：使用Anomalib 2.1.0训练自己的数据集进行异常检测
- Anomalib：在Linux服务器上安装使用Anomalib 2.1.0
- 人工智能混合编程实践：C++调用封装好的DLL进行异常检测推理
- 人工智能混合编程实践：C++调用封装好的DLL进行FP16图像超分重建（v3.0）
- 隔离系统Python：源码编译3.11.8到自定义目录（含PGO性能优化）
- 在线机的Python环境迁移到离线机上
- Nuitka 将 Python 脚本封装为 .pyd 或 .so 文件
- Ultralytics：使用 YOLO11 进行速度估计
- Ultralytics：使用 YOLO11 进行物体追踪
- Ultralytics：使用 YOLO11 进行物体计数
- Ultralytics：使用 YOLO11 进行目标打码
- 人工智能混合编程实践：C++调用Python ONNX进行YOLOv8推理
- 人工智能混合编程实践：C++调用封装好的DLL进行YOLOv8实例分割
- 人工智能混合编程实践：C++调用Python ONNX进行图像超分重建
- 人工智能混合编程实践：C++调用Python AgentOCR进行文本识别
- 通过计算实例简单地理解PatchCore异常检测
- Python将YOLO格式实例分割数据集转换为COCO格式实例分割数据集
- YOLOv8 Ultralytics：使用Ultralytics框架训练RT-DETR实时目标检测模型
- 基于DETR的人脸伪装检测
- YOLOv7训练自己的数据集（口罩检测）
- YOLOv8训练自己的数据集（足球检测）
- YOLOv5：TensorRT加速YOLOv5模型推理
- YOLOv5：IoU、GIoU、DIoU、CIoU、EIoU
- 玩转Jetson Nano（五）：TensorRT加速YOLOv5目标检测
- YOLOv5：添加SE、CBAM、CoordAtt、ECA注意力机制
- YOLOv5：yolov5s.yaml配置文件解读、增加小目标检测层
- Python将COCO格式实例分割数据集转换为YOLO格式实例分割数据集
- YOLOv5：使用7.0版本训练自己的实例分割模型（车辆、行人、路标、车道线等实例分割）
- 使用Kaggle GPU资源免费体验Stable Diffusion开源项目
- Stable Diffusion：在服务器上部署使用Stable Diffusion WebUI进行AI绘图（v2.0）
- Stable Diffusion：使用自己的数据集微调训练LoRA模型（v2.0）
