BGP联邦+反射器实验

一、实验概述

在大型BGP网络中，AS内部IBGP水平分割规则会限制路由传递。为了解决AS内部全互联带来的配置复杂性，本实验采用BGP联邦 结合路由反射器的技术方案。BG

二、拓扑规划与IP地址分配

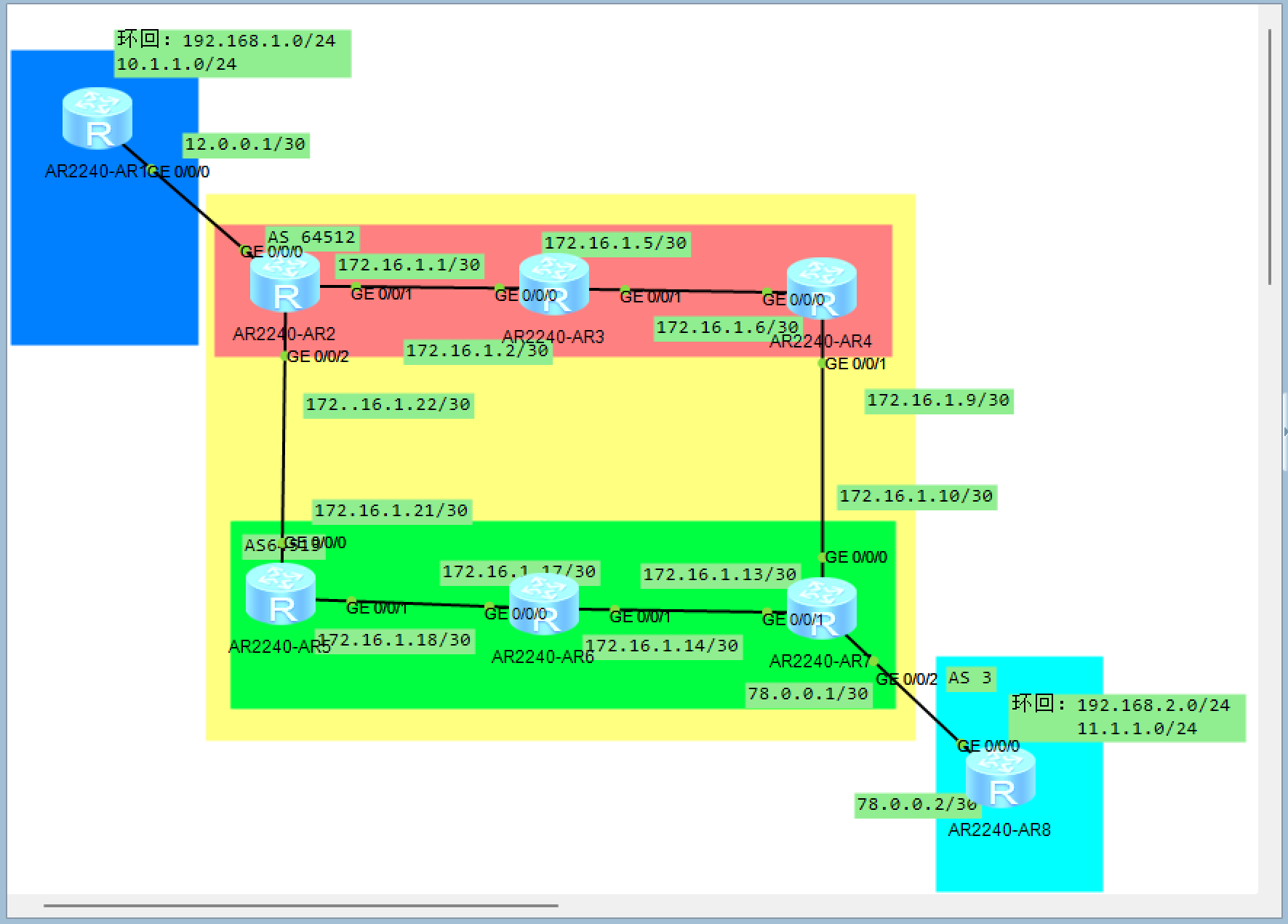

1. 网络拓扑结构

AS 1：AR1（边界路由器）
AS 2（联邦AS）：
- 子AS 64512：AR2、AR3、AR4
- 子AS 64513：AR5、AR6、AR7
AS 3：AR8（边界路由器）

2. 骨干链路IP规划

链路	接口IP地址
AR1 ↔ AR2	192.168.100.1/30 ↔ 192.168.100.2/30
AR2 ↔ AR3	192.168.101.1/30 ↔ 192.168.101.2/30
AR3 ↔ AR4	192.168.102.1/30 ↔ 192.168.102.2/30
AR4 ↔ AR7	192.168.103.1/30 ↔ 192.168.103.2/30
AR7 ↔ AR8	192.168.104.1/30 ↔ 192.168.104.2/30
AR2 ↔ AR5	192.168.105.1/30 ↔ 192.168.105.2/30
AR5 ↔ AR6	192.168.106.1/30 ↔ 192.168.106.2/30
AR6 ↔ AR7	192.168.107.1/30 ↔ 192.168.107.2/30

三、基础接口配置

AR1 配置

复制代码

system-view
sysname AR1
interface GigabitEthernet0/0/0
 ip address 192.168.100.1 255.255.255.252
interface LoopBack0
 ip address 10.1.1.1 255.255.255.0
quit

AR2 配置

复制代码

system-view
sysname AR2
interface GigabitEthernet0/0/0
 ip address 192.168.100.2 255.255.255.252
interface GigabitEthernet0/0/1
 ip address 192.168.101.1 255.255.255.252
interface GigabitEthernet0/0/2
 ip address 192.168.105.1 255.255.255.252
interface LoopBack0
 ip address 10.2.2.2 255.255.255.0
quit

AR3 配置

复制代码

system-view
sysname AR3
interface GigabitEthernet0/0/0
 ip address 192.168.101.2 255.255.255.252
interface GigabitEthernet0/0/1
 ip address 192.168.102.1 255.255.255.252
interface LoopBack0
 ip address 10.3.3.3 255.255.255.0
quit

AR4 配置

复制代码

system-view
sysname AR4
interface GigabitEthernet0/0/0
 ip address 192.168.102.2 255.255.255.252
interface GigabitEthernet0/0/1
 ip address 192.168.103.1 255.255.255.252
interface LoopBack0
 ip address 10.4.4.4 255.255.255.0
quit

AR5 配置

复制代码

system-view
sysname AR5
interface GigabitEthernet0/0/0
 ip address 192.168.105.2 255.255.255.252
interface GigabitEthernet0/0/1
 ip address 192.168.106.1 255.255.255.252
interface LoopBack0
 ip address 10.5.5.5 255.255.255.0
quit

AR6 配置

注：原配置中AR6接口IP有误，已修正为正确的 192.168.106.2。

复制代码

system-view
sysname AR6
interface GigabitEthernet0/0/0
 ip address 192.168.106.2 255.255.255.252
interface GigabitEthernet0/0/1
 ip address 192.168.107.1 255.255.255.252
interface LoopBack0
 ip address 10.6.6.6 255.255.255.0
quit

AR7 配置

复制代码

system-view
sysname AR7
interface GigabitEthernet0/0/0
 ip address 192.168.103.2 255.255.255.252
interface GigabitEthernet0/0/1
 ip address 192.168.107.2 255.255.255.252
interface GigabitEthernet0/0/2
 ip address 192.168.104.1 255.255.255.252
interface LoopBack0
 ip address 10.7.7.7 255.255.255.0
quit

AR8 配置

复制代码

system-view
sysname AR8
interface GigabitEthernet0/0/0
 ip address 192.168.104.2 255.255.255.252
interface LoopBack0
 ip address 10.8.8.8 255.255.255.0
quit

四、BGP联邦配置

1. 配置联邦ID与子AS

在联邦内的设备上进行配置。

AR2、AR3、AR4（子AS 64512）：

复制代码

bgp 64512
 confederation id 2
 confederation peer-as 64513

AR5、AR6、AR7（子AS 64513）：

复制代码

bgp 64513
 confederation id 2
 confederation peer-as 64512

2. 建立BGP邻居关系

AR2 配置：

复制代码

bgp 64512
 peer 192.168.100.1 as-number 1       # 连接AS 1
 peer 192.168.101.2 as-number 64512  # 连接AR3
 peer 192.168.105.2 as-number 64513  # 连接子AS 64513

AR3 配置：

复制代码

bgp 64512
 peer 192.168.101.1 as-number 64512  # 连接AR2
 peer 192.168.102.2 as-number 64512  # 连接AR4

AR4 配置：

复制代码

bgp 64512
 peer 192.168.102.1 as-number 64512  # 连接AR3
 peer 192.168.103.2 as-number 64513  # 连接AR7

AR5 配置：

复制代码

bgp 64513
 peer 192.168.105.1 as-number 64512  # 连接AR2
 peer 192.168.106.2 as-number 64513  # 连接AR6

AR6 配置：

复制代码

bgp 64513
 peer 192.168.106.1 as-number 64513  # 连接AR5
 peer 192.168.107.2 as-number 64513  # 连接AR7

AR7 配置：

复制代码

bgp 64513
 peer 192.168.103.1 as-number 64512  # 连接AR4
 peer 192.168.107.1 as-number 64513  # 连接AR6
 peer 192.168.104.2 as-number 3      # 连接AS 3

AR8 配置：

复制代码

bgp 3
 peer 192.168.104.1 as-number 2      # 连接联邦AS 2

五、路由反射器（RR）配置

为了减少IBGP连接数，在子AS内部署路由反射器。

AR2 作为 RR

复制代码

bgp 64512
 peer 192.168.101.2 reflect-client  # AR3为客户端
 peer 192.168.105.2 reflect-client  # AR5为客户端

AR5 作为 RR

复制代码

bgp 64513
 peer 192.168.106.2 reflect-client  # AR6为客户端

六、路由宣告

在每个设备上宣告本地Loopback网段。

复制代码

# AR1
bgp 1
 network 10.1.1.0 255.255.255.0

# AR2
bgp 64512
 network 10.2.2.0 255.255.255.0

# AR3
bgp 64512
 network 10.3.3.0 255.255.255.0

# AR4
bgp 64512
 network 10.4.4.0 255.255.255.0

# AR5
bgp 64513
 network 10.5.5.0 255.255.255.0

# AR6
bgp 64513
 network 10.6.6.0 255.255.255.0

# AR7
bgp 64513
 network 10.7.7.0 255.255.255.0

# AR8
bgp 3
 network 10.8.8.0 255.255.255.0

七、验证与测试

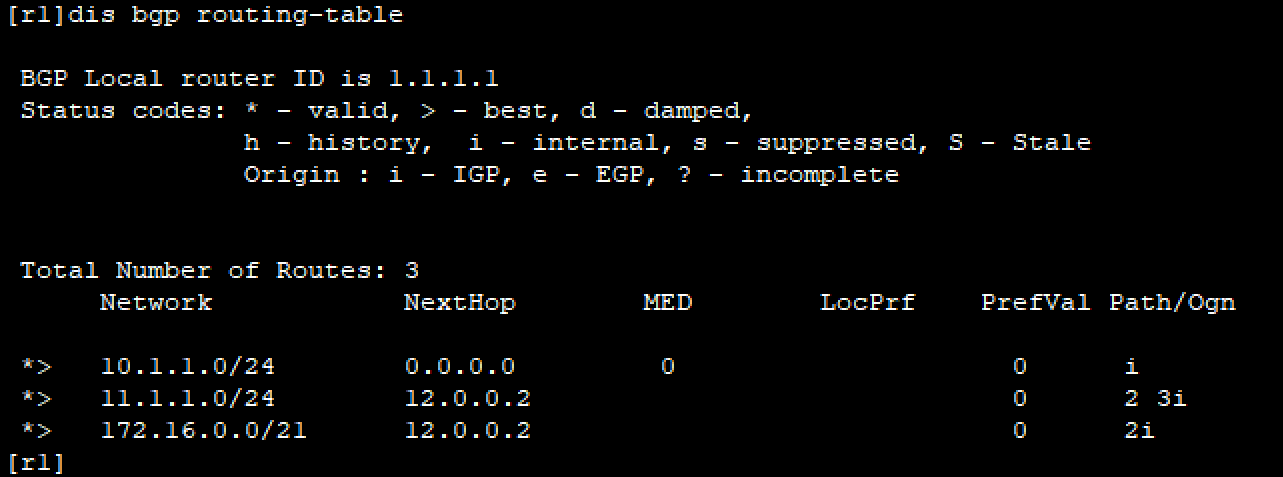

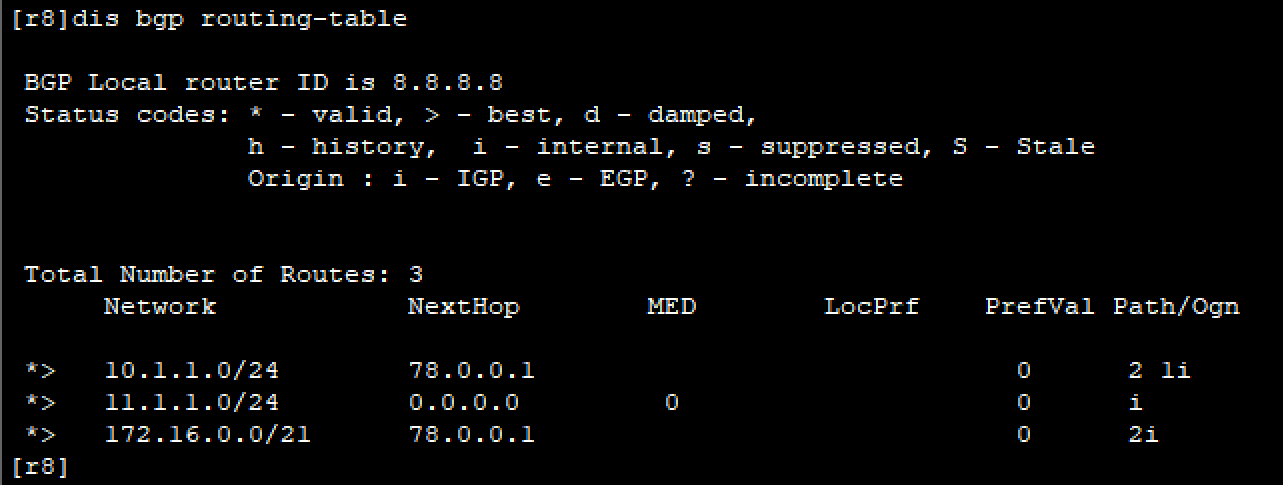

1. 查看BGP路由表

在AR1上使用 display bgp routing-table命令：

复制代码

[AR1] display bgp routing-table

BGP Local router ID is 10.1.1.1
Status codes: * - valid, > - best

   Network            NextHop        Path/Ogn
*> 10.1.1.0/24        0.0.0.0         0       32768 i
*> 10.2.2.0/24        192.168.100.2   0      64512 i
*> 10.3.3.0/24        192.168.100.2   0      64512 i
*> 10.4.4.0/24        192.168.100.2   0      64512 i
*> 10.5.5.0/24        192.168.100.2   0      64512 64513 i
*> 10.6.6.0/24        192.168.100.2   0      64512 64513 i
*> 10.7.7.0/24        192.168.100.2   0      64512 64513 i
*> 10.8.8.0/24        192.168.100.2   0      64512 64513 3 i

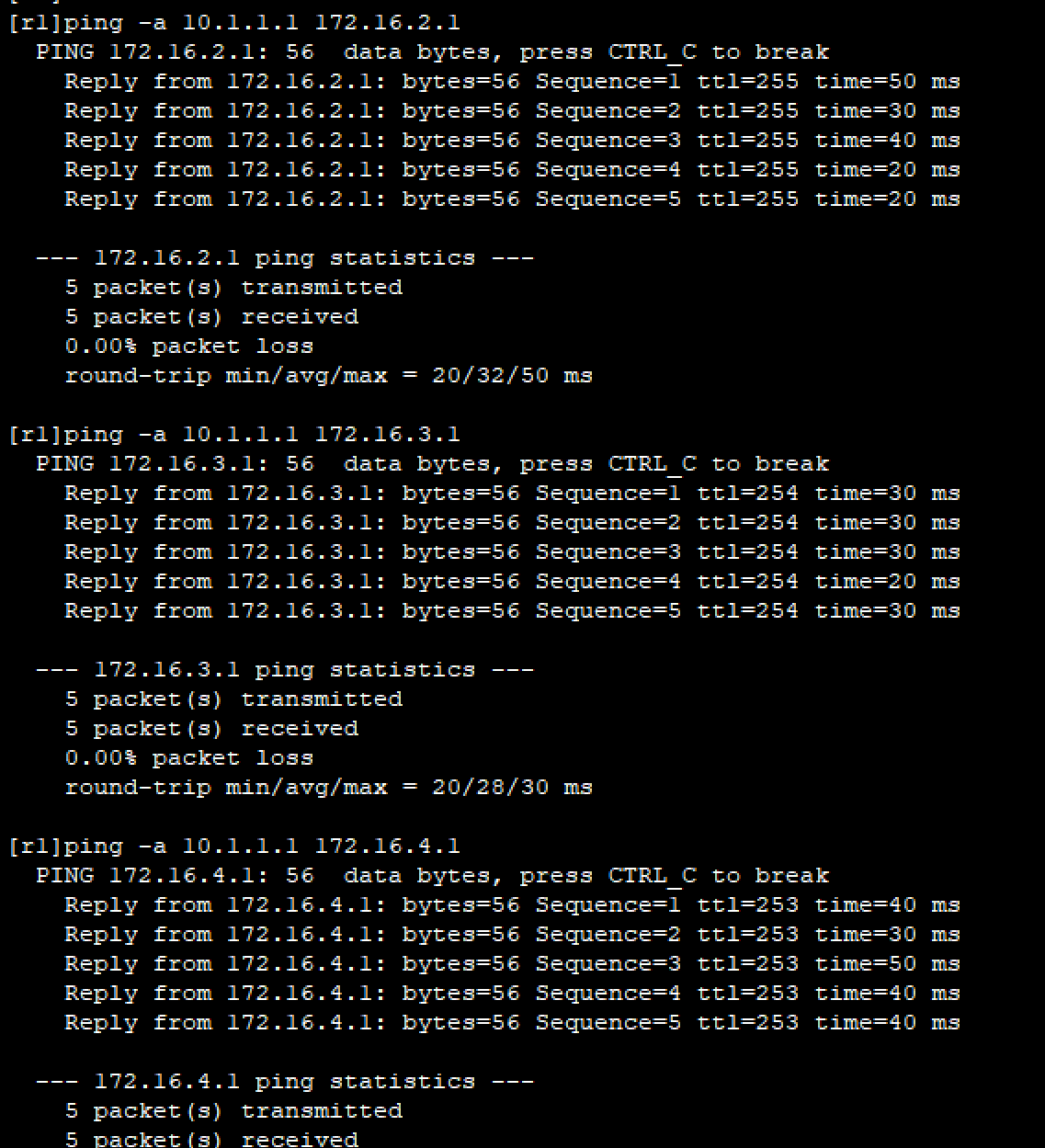

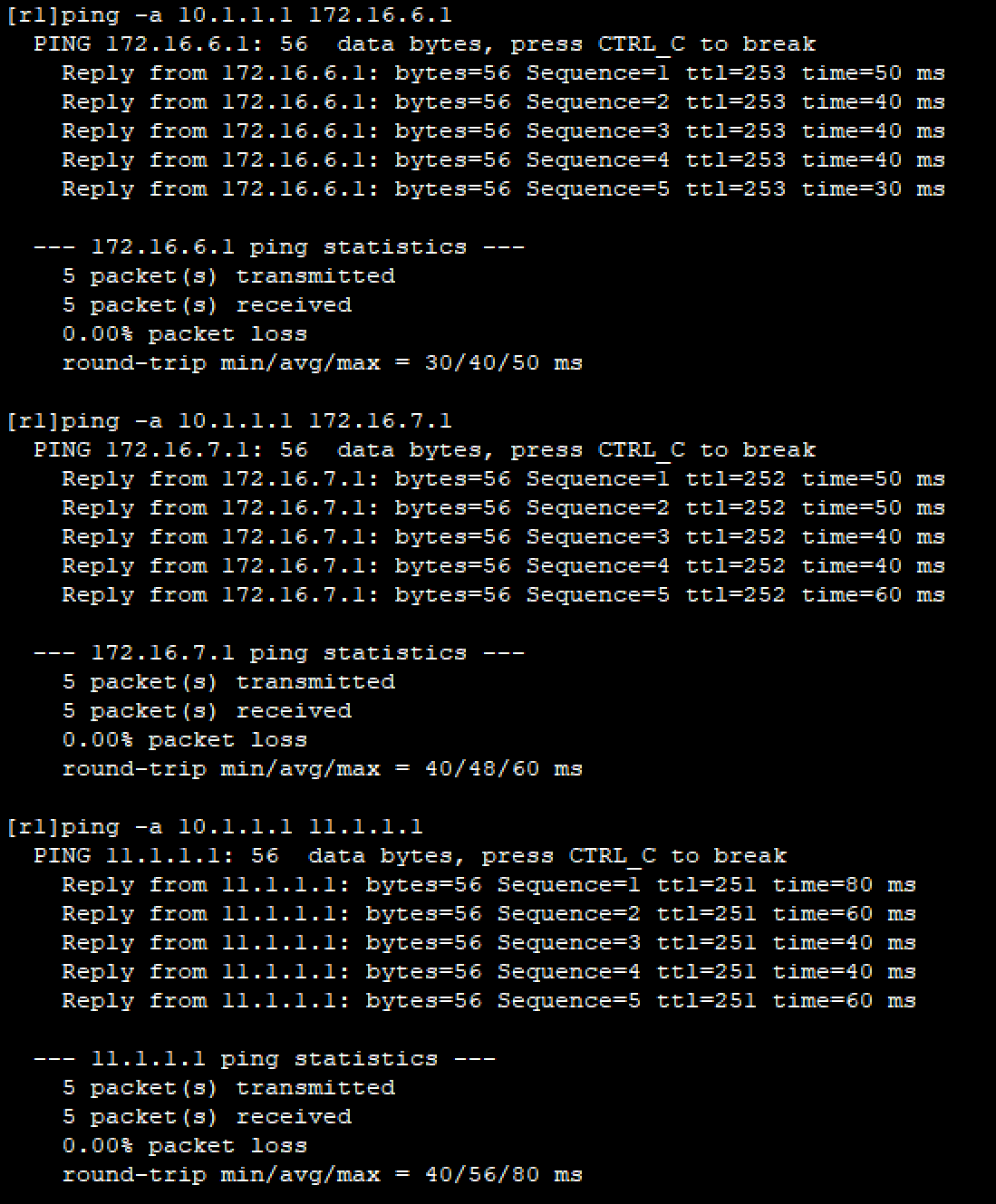

2. 连通性测试

从AR1 Ping 远端AR8的Loopback地址：

复制代码

<AR1> ping -a 10.1.1.1 10.8.8.8
  PING 10.8.8.8: 56  data bytes, press CTRL_C to break
    Reply from 10.8.8.8: bytes=56 Sequence=1 ttl=252 time=38 ms
    Reply from 10.8.8.8: bytes=56 Sequence=2 ttl=252 time=31 ms
    Reply from 10.8.8.8: bytes=56 Sequence=3 ttl=252 time=29 ms
    Reply from 10.8.8.8: bytes=56 Sequence=4 ttl=252 time=34 ms
    Reply from 10.8.8.8: bytes=56 Sequence=5 ttl=252 time=33 ms

  --- 10.8.8.8 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss

八、实验总结

联邦优势：通过将大AS拆分为私有子AS，有效降低了IBGP邻居管理的复杂度。
路由反射器：在子AS内部通过RR反射路由，避免了全互联，简化了配置。
注意事项：联邦EBGP邻居之间默认TTL为1，需确保物理直连或通过静态路由保证可达性。

通过本实验，成功验证了BGP联邦与路由反射器在多AS环境下的协同工作能力。
