三种主流AR光波导技术选型指导
引言
本文围绕 AR 智能眼镜三类主流光波导技术完成完整梳理，先明确光波导基础定义与全内反射核心原理，阐明其作为近眼成像核心光学器件的作用，划分阵列、衍射全息、反射光波导三大主流技术路线。通过多组表格逐层拆解对比：第一部分梳理各类光波导基础光路、结构特征与落地机型；第二部分从成像效果、镜片外观、量产工艺、调校难度、供货能力等维度开展选型综合评估，清晰呈现各方案优劣势；第三部分结合终端产品定位，列明对应适配眼镜品类、国内外上游光学供应商、模组批量采购价格及终端整机售价区间。
反射光波导工艺简单、成本低廉，但视场与画面均匀度存在明显局限，仅适配入门音频基础提示类眼镜；阵列光波导成像均衡、供应链成熟、综合性能无短板，是中端消费拍摄 AR 眼镜主流方案；衍射全息光波导镜片轻薄、视场更大，产品外观贴近普通眼镜，不过光刻工艺门槛高、色散校正难度大，多用于高端旗舰机型。整体供应链分层清晰，国内厂商已实现阵列、反射光波导规模化量产，衍射光栅核心产能仍相对紧张。综合选型层面，低成本入门设备选用反射光波导，中端大众产品优先阵列光波导，追求轻薄大视场的高端机型采用衍射全息光波导，可为 AR 眼镜光学方案设计、供应链采购、产品定位提供完整参考依据。
一、光波导基础概念
1. 基础定义
光波导是约束、传输可见光、近红外光的微型光学通路，依靠光的全反射原理，将光线限制在介质内部定向传导，避免光线散射外泄，是 AR 智能眼镜实现画面入眼的核心光学器件。
2. 核心全内反射原理
两种折射率不同的透明材料贴合形成界面：
-
内层高折射率基材（导光层）承载光束；
-
外层低折射率包覆层；
光线以大于临界角射入界面时，不折射、不透射，持续在导光层内部来回反射向前传播。
3. 智能眼镜场景核心作用
微型投影芯片输出图像光束，耦合进入镜腿 / 镜片内的光波导，光线在薄片内横向传导，最终在人眼前方出光成像；
优势：镜片轻薄、外观接近普通眼镜，无笨重大屏，支持全天候日常佩戴。
4. 主流分类
-
阵列光波导 ：多层光栅阵列分光，成像均衡，量产成熟（雷鸟、华为 AI 眼镜使用）；
-
衍射光波导-全息光栅 ：单薄片结构，厚度更薄、重量轻，高端音频拍摄眼镜标配；
-
反射光波导 ：依靠镜面反射光路，成本低，多用于入门轻量化机型。
二、光波导核心信息全汇总表
表 1 光波导核心基础概念汇总表
| 核心维度 | 详细说明 |
|---|---|
| 基础定义 | 约束、传输可见光 / 近红外光的微型光学通路，依靠光的全反射原理，将光线限制在介质内部定向传导，避免光线散射外泄，是 AR 智能眼镜实现画面入眼的核心光学器件 |
| 核心工作原理 | 基于光的全内反射效应：两种折射率不同的透明材料贴合形成界面，内层高折射率基材（导光层）承载光束，外层为低折射率包覆层；光线以大于临界角射入界面时，不折射、不透射，持续在导光层内部来回反射向前传播 |
| 智能眼镜场景核心作用 | 微型投影芯片输出的图像光束，耦合进入镜腿 / 镜片内的光波导，光线在薄片内横向传导，最终在人眼前方出光成像；是实现眼镜轻量化、日常化佩戴的核心光学方案 |
| 核心产品优势 | 镜片轻薄、外观接近普通眼镜，无传统 VR 的笨重大屏结构，支持全天候日常佩戴，兼顾显示功能与佩戴舒适度 |
表 2 AR 智能眼镜主流光波导分类对比表
| 分类名称 | 核心结构原理 | 核心产品特点 | 代表应用机型 |
|---|---|---|---|
| 阵列光波导 | 采用多层光栅阵列分光结构，通过多组反射面实现光束的均匀传导与成像 | 成像画面均衡、量产工艺成熟、成本可控，是当前消费级 AR 眼镜的主流方案 | 雷鸟 RayNeo V4、华为 AI 智能眼镜 |
| 衍射光波导（全息光栅） | 单薄片结构，通过全息光栅的衍射效应实现光束的传导与出光，无多层堆叠结构 | 厚度更薄、重量更轻、外观一体化程度更高，是高端轻量化拍摄 AI 眼镜的标配方案 | 小度 AI 眼镜 Pro、Rokid Style AI 眼镜 |
| 反射光波导 | 依靠平面镜面的反射光路实现光束传导，结构简单，无复杂光栅工艺 | 成本极低、结构简单、调试难度小，多用于入门级轻量化智能眼镜机型 | 入门级音频 + 字幕显示智能眼镜 |
三、三种光波导基础工作原理对比表
| 光波导类型 | 核心传导原理 | 核心光学元器件 | 完整光路流程 |
|---|---|---|---|

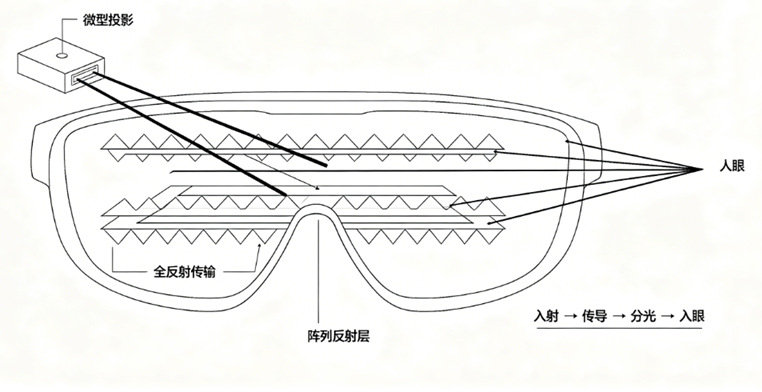

| 阵列光波导 | 依托镜片内部多层斜置半透半反反射阵列，依靠镜面反射实现光线定向传输与分光 | 多层堆叠反射片、光学贴合胶、导光基底 | 微型投影出光→光线耦合进入波导镜片→内部多层反射阵列逐级分光匀光→均匀光束直接射入人眼成像 |

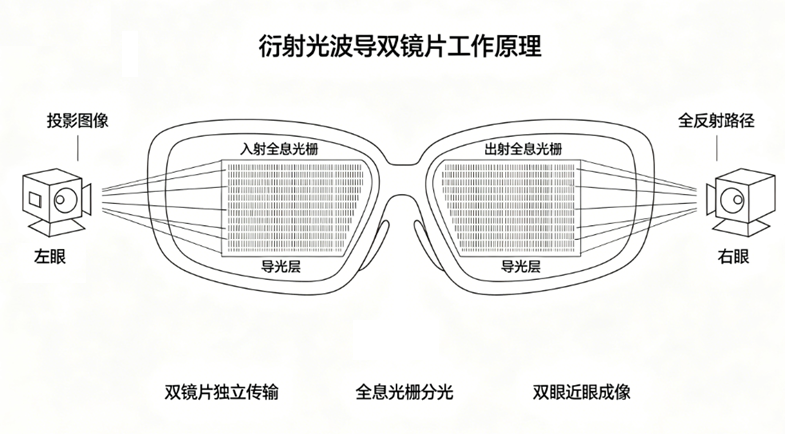

| 衍射（全息光栅）光波导 | 依托纳米级全息光栅结构，结合光衍射 + 光全内反射双重机制传输光线 | 输入耦合光栅、单片均质波导基底、输出耦合光栅 | 投影光线入射→输入光栅衍射耦合进镜片内部→全反射横向长距离传输→输出光栅衍射脱耦，光线入眼成像 |

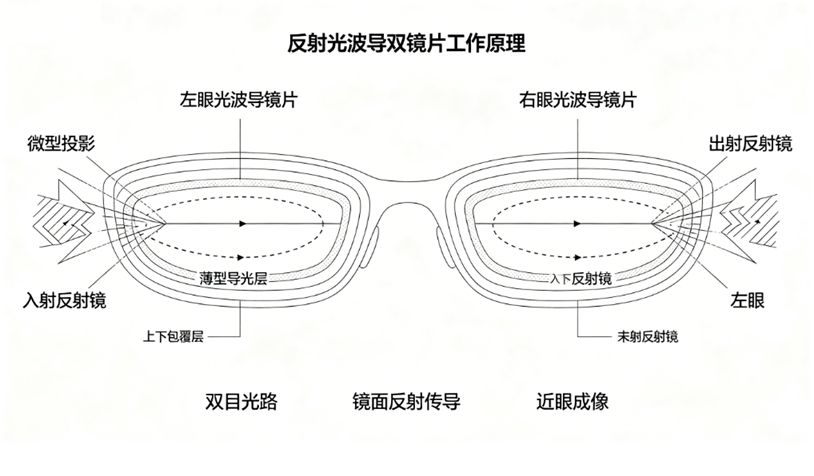

| 反射光波导 | 依靠镜片内置单片曲面反射镜，通过单次镜面折返反射完成光路传导，无多层分光结构 | 单层光学镜片、内置曲面反射镜、分光膜层 | 光线进入镜片腔体→内置反射镜一次性光路折返→直接投射至人眼完成成像，光路结构极简 |
四、三种光波导全维度选型性能差异对比表
| 评估维度 | 阵列光波导 | 衍射全息光波导 | 反射光波导 |
|---|---|---|---|
| 成像画质与光学表现 | 亮度均匀度优秀，画面中心与边缘无明显明暗差；色散程度轻微，光学校正难度低；量产视场角 30°-45°，满足日常图文、导航、拍摄回显全场景需求 | 支持大视场角，可达 40°-55°；镜片极致轻薄，外观还原度最高；光栅衍射天生存在色散问题，画面边缘易出现彩边，边缘亮度存在轻微衰减，光学补偿调校难度大 | 色散控制最优，光路简单无复杂光学误差；但亮度均匀性差，天生中心亮、边缘暗；视场角上限低，普遍≤30°，仅支持简单文字、图标提示画面 |
| 镜片结构与佩戴外观 | 多层薄片堆叠结构，镜片厚度偏大；镜框略有厚重感，外观隐蔽性一般；可适配常规近视配镜方案 | 单片均质玻璃 / 树脂基底，镜片最薄；外观完全贴近普通民用眼镜，隐蔽性拉满；适配全框、半框轻量化镜架，近视兼容方案成熟 | 单层镜片内嵌反射镜，镜片厚度介于另外两者之间；反射结构占用镜片内部空间，大度数近视配镜适配性较差，镜框造型设计存在一定限制 |
| 生产工艺与量产难度 | 工艺难度中等，核心难点为多层镜片高精度贴合对位；国内供应链成熟，量产良率稳定，产能可控 | 工艺难度极高，需要纳米级光刻设备制作全息光栅，设备投入成本高昂；光栅均匀性管控难度大，大批量量产良率偏低 | 工艺难度极低，仅需基础镜片镀膜、反射镜镶嵌工序；普通光学产线即可完成量产，无高端设备依赖 |
| 光学后期调校难度 | 难度低，色散、亮度瑕疵可通过常规光学膜层快速补偿，整机光学调试周期短 | 难度高，色散、边缘亮度衰减需要配套补偿光栅优化，整机光学调试周期长、研发成本高 | 难度极低，光路结构简单，仅微调反射镜角度即可优化画面亮度与成像位置 |
| 供应链供货稳定性 | 国内本土供应链完善，头部厂商产能充足，交付周期短，供货稳定无瓶颈 | 高端光刻产线稀缺，国内外优质产能紧张，大批量订单交付周期更长，供货存在一定限制 | 产业链门槛低，国内厂商产能充足，交付速度最快 |
| 核心优劣势总结 | 综合性能均衡，画质、成本、量产能力无明显短板，是消费级 AR 眼镜通用首选方案 | 极致轻薄 + 大视场为核心优势；天生色散缺陷、高昂生产成本为主要短板 | 成本最低、光路最简单、色差最小；视场角和画面均匀度存在硬性物理上限，无法适配高清显示场景 |
五、三种光波导适配眼镜类型、上游供应商及价格体系表
| 光波导类型 | 适配终端眼镜品类 | 国内核心上游供应商 | 海外头部供应商 | 光波导模组批量采购单价（左右眼一套） | 对应终端整机售价区间 |
|---|---|---|---|---|---|
| 阵列光波导 | 1. 中端全天候拍摄 AI 光波导智能眼镜 2. 工业、安防轻量化 AR 穿戴设备 3. 主流消费级带显示、摄像功能 AR 眼镜 | 灵犀微光、珑璟光电、舜宇光学、歌尔光学、水晶光电 | 海外无规模化量产阵列波导厂商，仅工业领域少量 Lumus 合作方案 | 200-260 元 / 套 | 1500-2500 元 |
| 衍射全息光波导 | 1. 高端旗舰轻量化 AR 眼镜（极致隐形外观） 2. 大视场独立一体式 AR 眼镜 3. 高端翻译、导航、办公类专业 AR 眼镜 | 至格科技、鲲游光电、光舟半导体、苏大维格、尼卡光学 | Dispelix（芬兰）、DigiLens、WaveOptics（英国） | 一维基础光栅：180-240 元 / 套 二维高精度光栅：420-500 元 / 套 | 2499-6000 元 |
| 反射光波导 | 1. 入门级音频智能眼镜（仅字幕、来电简易提示） 2. 低价休闲墨镜款智能眼镜 3. 入门体验级低成本 AR 穿戴产品 | 理湃光晶、谷东科技、水晶光电 | Lumus（以色列，反射光波导原创技术龙头） | 80-150 元 / 套 | 699-1299 元 |
六、整体选型总结建议
-
入门低成本产品：优先选择反射光波导，控制整机成本，满足基础文字提示功能即可
-
中端主流消费产品：优先选择阵列光波导，兼顾画质、成本、量产难度，综合性价比最高
-
高端旗舰轻薄产品：优先选择衍射全息光波导，依托极致轻薄外观与大视场提升产品溢价，适配高端市场定位
