1. 窗口概览：四条泳道

把 BeatDetector 产出的原始节奏信号以「线条化」方式画出来。

窗口右侧的 RhythmTimelinePlot 控件将可视区域均分为四条水平泳道：

泳道	数据字段	颜色	含义
第 1 道 · 振幅	`WaveformRms`	浅紫灰	当前 FFT 帧内样本的 RMS，反映整体响度
第 2 道 · 低频通量	`BassFlux`	紫色实线	40--150 Hz 频段的谱通量，重拍检测的核心输入
第 3 道 · 检测阈值	`FluxThreshold`	橙色虚线	基于近期通量历史计算的动态阈值
第 4 道 · 低频能量	`BassLevel`	青色	低频段幅值经包络平滑后的能量水平

节奏通量（Bass Flux）

动态阈值（Threshold）

确认重拍（Confirmed Kick）

音符标记（Note Head）

**设计意图：**把「检测输入（通量）」「判定标准（阈值）」「物理能量（低频 level）」和「原始响度（RMS）」分层展示，当鼓点到来时，你能直观看到紫色尖峰是否越过橙色虚线，以及是否触发了红色竖线标记。

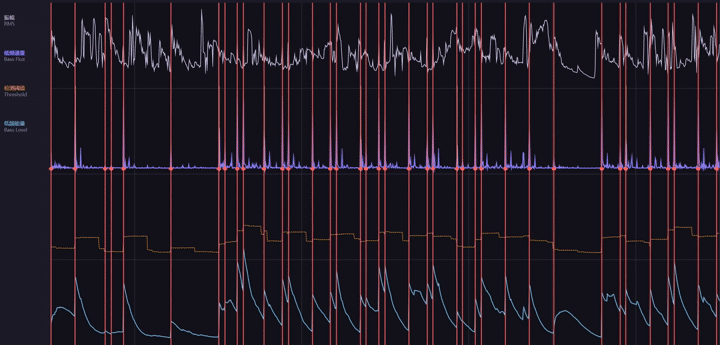

四条泳道协同：紫色尖峰越过橙色阈值时，出现确认重拍标记。

2. 数据流水线：从扬声器到像素

整个系统可以概括为一条单向流水线：

WASAPI Loopback 采集→逐样本BeatDetector→FFT + 通量+ 阈值判定→AudioAnalysisFrame→

RhythmTimelineBuffer（1200 帧环形缓冲）→RhythmTimelinePlot（~30fps 重绘）关键代码路径：

LoopbackAudioCapture 通过 NAudio 的 WasapiLoopbackCapture 捕获系统播放的音频；
每个浮点样本送入 BeatDetector.ProcessSample()，攒满 2048 个样本后输出一帧分析结果；
CompanionAudioSession 将每帧写入 RhythmTimelineBuffer；
RhythmObserverWindow 以 33ms（约 30fps）定时器调用 TimelinePlot.Refresh() 触发重绘。

3. 核心算法 ①：FFT 与 Hann 窗

节奏检测不是直接在时域波形上找峰值，而是先把音频变换到频域。 FftAnalyzer 维护一个长度为 2048（2 的幂）的环形缓冲区，每收到一个样本就乘以 Hann 窗 后写入，攒满后做一次 FFT。

复制代码

// FftAnalyzer.cs --- 攒满一帧后做 FFT
_buffer[_writeIndex].X = sample * (float)FastFourierTransform.HannWindow(_writeIndex, _fftSize);
FastFourierTransform.FFT(true, _m, _buffer);

// 计算每个频率 bin 的幅值
magnitudes[i] = sqrt(X² + Y²)

// 同时计算帧 RMS（用于第 1 泳道）
frameRms = sqrt(Σ sample² / fftSize)

几个关键参数：

FFT 大小 2048 ：在 44100 Hz 采样率下，频率分辨率为 44100/2048 ≈ 21.5 Hz/bin；
Hann 窗：减少频谱泄漏，让相邻频率 bin 的边界更干净；
输出频率 ：每 2048 个样本产出一帧，约 44100/2048 ≈ 21.5 帧/秒。

频率到 bin 的映射公式：

bin = round( f × fftSize / sampleRate )

BeatDetector 据此划分频段：

低频（Bass）：40 -- 150 Hz → 鼓、底鼓的主要能量区
中频（Mid）：150 -- 2000 Hz
高频（High）：2000 -- 12000 Hz

4. 核心算法 ②：低频谱通量（Spectral Flux）

谱通量 衡量的是「频谱幅值的变化量」，而非绝对能量。它的直觉是：鼓点到来时，低频 bin 的幅值会突然增大，这种「增量」比单纯的能量大小更能突出瞬态打击。

算法采用半波整流（Half-wave Rectification）：只累加正向变化，忽略能量下降：

Flux = Σ max( 0, |Xt(k)| − |Xt−1(k)| ) （k 在目标频段内）

复制代码

// FftAnalyzer.ComputeSpectralFlux --- 半波整流谱通量
for (var i = minBin; i <= maxBin; i++)
{
    var delta = magnitudes[i] - _previousMagnitudes[i];
    if (delta > 0)
        flux += delta;

    _previousMagnitudes[i] = magnitudes[i];  // 更新历史
}
return flux;

BeatDetector 分别计算 Bass / Mid / High 三个频段的通量，但重拍检测只使用 BassFlux（40--150 Hz）。在观察窗口中，紫色实线就是这条 BassFlux 的时间序列。

**为什么不用 RMS？**RMS 反映整体响度，人声、镲片也会抬升 RMS；而低频谱通量专门捕捉「低频段的突然变化」，对 Kick / Snare 等打击乐更敏感。

5. 核心算法 ③：动态阈值与重拍判定

固定阈值无法适应不同歌曲的响度：有的歌 BassFlux 峰值只有 0.01，有的能达到 0.1。因此系统使用滑动窗口 + 统计自适应来计算动态阈值。

5.1 动态阈值公式

维护最近 43 帧的 BassFlux 历史，计算均值 μ 与方差 σ²，阈值定义为：

Threshold = μ + 1.4 × √σ² + 0.002

复制代码

// BeatDetector.cs --- 动态阈值
_fluxHistory[_fluxHistoryIndex] = bassFlux;
_fluxHistoryIndex = (_fluxHistoryIndex + 1) % 43;

var averageFlux = _fluxHistory.Average();
var variance = _fluxHistory.Select(v => (v - averageFlux)²).Average();
var threshold = averageFlux + Sqrt(variance) * 1.4f + 0.002f;

这本质上是一个 均值 + 1.4 倍标准差 的自适应门限（类似 z-score 阈值），外加 0.002 的底噪保护。43 帧历史在 ~21.5 fps 下约覆盖 2 秒 的通量变化。

5.2 原始检测 vs 确认重拍

检测分两级，避免误触发：

复制代码

// 原始检测：通量超过阈值且大于最小底噪
var isKick = bassFlux > threshold && bassFlux > 0.004f;

// 确认重拍：原始检测 + 120ms 去抖
if (isKick && timestampSeconds - _lastKickTime > 0.12)
{
    isConfirmedKick = true;
    _lastKickTime = timestampSeconds;
}

标记	字段	可视化	说明
原始检测	`RawKick / IsKick`	浅黄色短竖线（通量泳道内）	通量越过阈值，但可能过于密集
确认重拍	`ConfirmedKick / IsConfirmedKick`	红色全高竖线 + 音符圆点	经 120ms 去抖后的最终判定，驱动主窗口动画

5.3 低频能量包络（第 4 泳道）

第 4 泳道的 BassLevel 来自低频段 bin 幅值的平均值，再经过 Attack/Release 平滑（类似压缩器的包络跟随）：

复制代码

// 低频段平均幅值
bassLevel = AverageBand(magnitudes, bassBinStart, bassBinEnd);

// 包络平滑：上升快（attack=0.45），下降慢（release=0.08）
_bassEnvelope = Smooth(_bassEnvelope, bassLevel, attack: 0.45f, release: 0.08f);

// 归一化到 0--1 供显示
BassLevel = Clamp(_bassEnvelope * 10f, 0f, 1f);

与 BassFlux 不同，BassLevel 反映的是持续的低频能量，而非瞬态变化。在观察窗口中，它作为背景参考，帮助区分「一直有低音」和「突然来了一个鼓点」。

6. 核心算法 ④：BPM 估算

每次确认重拍时，将时间戳加入一个最多 8 个元素的队列。当队列中有 ≥ 3 个时间戳时，计算相邻间隔的中位数，转换为 BPM：

BPM = 60 / median(Δt1, Δt2, ...)

复制代码

// 中位数间隔 → BPM，并折叠到 60--180 范围
var median = intervals.OrderBy(v => v).ElementAt(intervals.Count / 2);
var bpm = 60.0 / median;

while (bpm < 60)  bpm *= 2;   // 防止八度误差
while (bpm > 180) bpm /= 2;

// 指数平滑，避免 BPM 数字跳动
_estimatedBpm = _estimatedBpm * 0.82f + bpm * 0.18f;

窗口右下角的 Flux ... | Threshold ... | BPM ... 指标栏每 33ms 刷新一次，展示最新一帧的实时数值。

7. 时间轴缓冲与渲染

7.1 环形缓冲 RhythmTimelineBuffer

分析帧以 ~21.5 fps 产生，缓冲容量为 1200 帧，可回溯约 55 秒 的历史。写入采用环形索引，读取时按时间顺序拷贝最新 N 帧到渲染快照：

复制代码

// 环形写入
_samples[_writeIndex] = sample;
_writeIndex = (_writeIndex + 1) % capacity;

// 按时间顺序拷贝最新数据
var start = (_writeIndex - copyCount + capacity) % capacity;
for (var i = 0; i < copyCount; i++)
    destination[i] = _samples[(start + i) % capacity];

7.2 四泳道绘制 RhythmTimelinePlot

渲染逻辑在 OnRender 中完成，核心步骤：

自动缩放：每帧对 max 值做 0.998 衰减 + 1.25 倍余量，让波形始终填满泳道但不剧烈跳动；
坐标映射 ：X 轴按样本索引等分宽度，Y 轴按 value / maxValue 归一化到泳道高度；
折线绘制 ：用 StreamGeometry 连接各采样点，阈值泳道使用虚线样式；
重拍标记：遍历快照，在 RawKick 处画短竖线，在 ConfirmedKick 处画全高红线和音符椭圆。

// Y 轴映射：值越大，点越靠泳道顶部
var normalized = Clamp(value / maxValue, 0, 1.2);
var y = laneTop + laneHeight - normalized * laneHeight * 0.92 - laneHeight * 0.04;

窗口以 DispatcherTimer 33ms 间隔（~30fps）调用 Refresh()，高于分析帧率，保证滚动波形足够流畅。

8. 总结

「节奏观察」窗口的价值在于透明化：它不隐藏检测逻辑，而是把算法的中间量全部画出来：

FFT + Hann 窗 → 将时域音频变换为频域幅值；
半波整流谱通量 → 在 40--150 Hz 捕捉低频瞬态变化（紫色线）；
均值 + 1.4σ 动态阈值 → 自适应不同歌曲响度（橙色虚线）；
120ms 去抖 → 从原始检测升级为确认重拍（红色标记）；
中位数间隔 BPM → 从重拍序列估算 tempo；
四泳道 + 环形缓冲 + 30fps 渲染 → 将上述信号以时间轴方式持续展示。

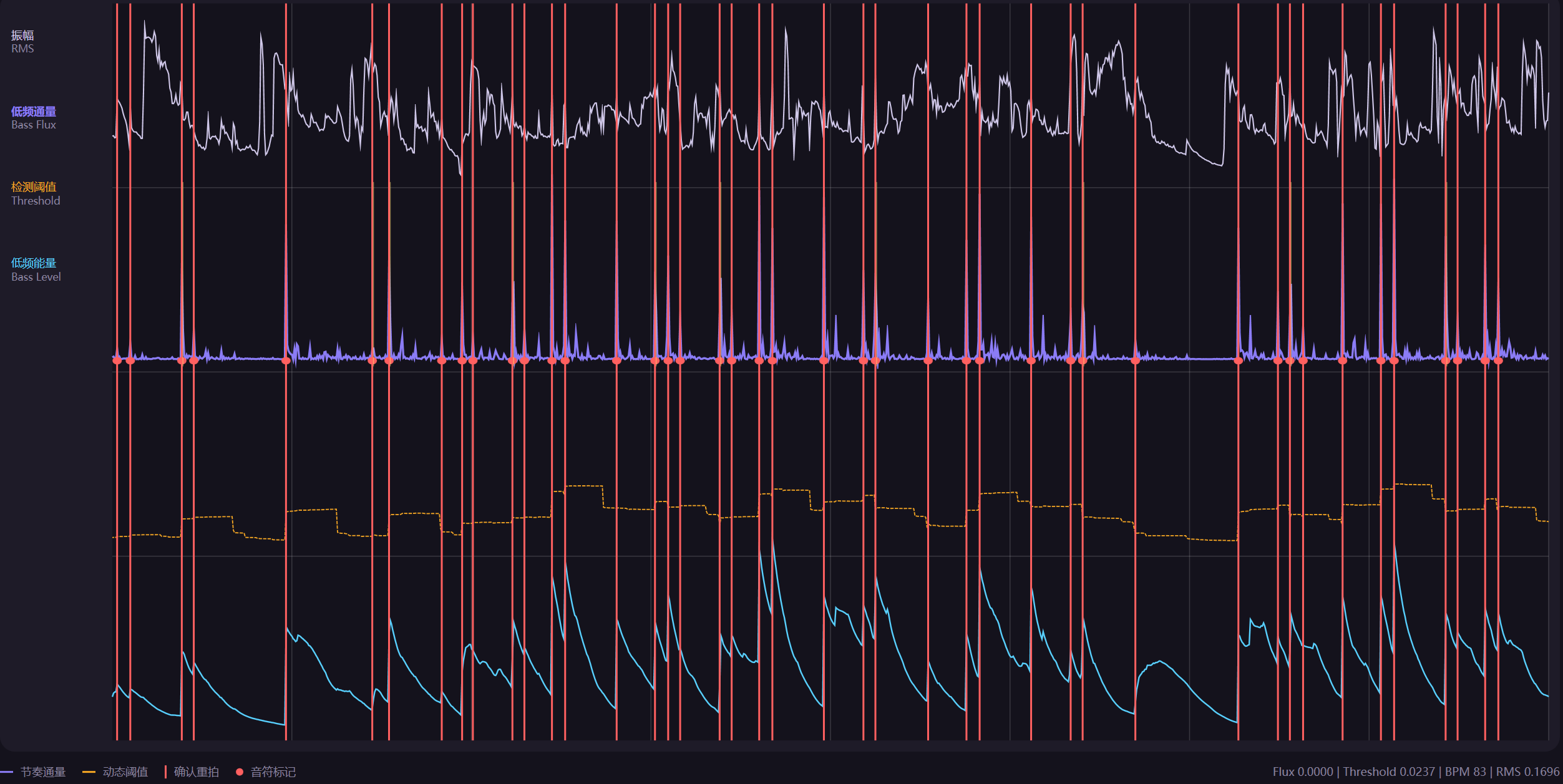

电脑在随意播放音乐的时候，监听状态下，输出的频谱图：

上图的节拍旋律来自歌曲《You Still the One》:
