汽车数字钥匙安全：NFC/BLE/UWB 架构深度对比

汽车数字钥匙安全：NFC/BLE/UWB 架构深度对比

1. 前言

2024 年，欧洲某主流车企的数字钥匙系统被曝出严重漏洞------攻击者仅用一对 $100 不到的蓝牙中继器，就能在 30 米外解锁并启动车辆。更令人警觉的是，这个攻击不需要破解任何密码，只是单纯地"放大信号"。

这引出一个核心问题：NFC、BLE、UWB 三种数字钥匙通信方案，到底谁更安全？ 它们的信任模型和密钥保护机制分别是什么？

本文从通信协议层到密钥管理架构，逐一拆解三种方案的安全设计，帮你理清选型背后的技术逻辑。如果你正在关注汽车数字钥匙安全或者数字钥匙BLE安全，这篇文章值得细读。

---

2. 背景与现状

三大协议阵营的格局

数字钥匙领域目前形成三足鼎立之势，而汽车数字钥匙安全的关键在于底层通信协议的信任模型：

• CCC（Car Connectivity Consortium）------苹果、三星、宝马牵头，R3 版本以 NFC 为强制配置，BLE + UWB 为可选增强，采用非对称加密体系。
• ICCE------华为主导，基于对称密钥方案，换手机无需重新授权，国内已搭载 200+ 车型。
• ICCOA------小米、OPPO、vivo 阵营，采用非对称加密，安全性高但开发复杂度大，尚未大规模量产。

为什么安全成为瓶颈

据 CCC 官方披露，仅 2024 年针对数字钥匙的中继攻击（Relay Attack）案例就增长了 3 倍。攻击工具门槛持续下降------开源硬件平台上已有现成的 BLE 中继攻击套件，成本不足 $200。纯 BLE 方案因定位精度有限，无法有效区分"车主在车门旁"和"中继器在转发电波"。

引自 CCC Digital Key Certification Program Updated 2025

本文的差异化视角

CSDN 上已有不少文章聚焦 CCC 协议流程的单点解读（如 BLE 连接流程、NFC 配对细节），但缺少从安全架构选型角度横向对比三种通信方案的系统分析。本文正是填补这个空白：不只看"怎么连"，更看"为什么这样设计才安全"------尤其针对汽车数字钥匙BLE安全这一备受争议的方向。同时，文中涉及到的 BLE 通信与密钥保护机制也会逐一拆解。

---

3. 核心原理（上）------NFC 安全通信架构

整体流程

CCC R3 规范中，NFC 车主配对分为 5 个 Phase。NFC 通信的密钥保护机制是汽车数字钥匙安全的第一道关口：

准备 → 启动 → 第一次 NFC 会话 → 第二次 NFC 会话 → KTS 交互

其中 Phase 2 和 Phase 3 是安全核心：Phase 2 用 SPAKE2+ 建立安全通道并交换车辆公钥证书，Phase 3 在认证安全通道中发起数字钥匙请求。

SPAKE2+：NFC 的密码认证密钥交换

SPAKE2+ 是一种基于椭圆曲线的密码认证密钥交换（PAKE）协议，其核心特性是：即使密码本身强度有限，协议层也能抵抗离线字典攻击。

车辆端                                             手机端
  │                                                    │
  │   ── 车辆证书 + 临时公钥 G1 ──────────────────→    │
  │                                                    │
  │   ←── 临时公钥 G2 ──────────────────────────────   │
  │                                                    │
  │   S = H(共享口令, G1, G2, 证书)                    │
  │   K = scrypt(S, salt, N=2^20)                     │
  │                                                    │
  │   ── 验证标签 ────────────────────────────────→    │
  │   ←── 验证标签 ─────────────────────────────────   │

• 曲线：NIST P-256
• 口令由 OEM 后端生成，通过车主账户下发
• KDF 使用 scrypt，强度参数可随时间调整以对抗算力增长

APDU 通信协议

NFC 层手机模拟智能卡，车端与手机通过 APDU（Application Protocol Data Unit） 交互：

// APDU 命令结构（伪代码）
typedef struct {
    uint8_t  CLA;       // 指令类，0x80 表示安全通道
    uint8_t  INS;       // 指令码：0x50 = 内部认证, 0x70 = 安全数据交换
    uint8_t  P1;        // 参数1：session 阶段标识
    uint8_t  P2;        // 参数2：密钥索引
    uint16_t Lc;        // 数据域长度
    uint8_t  *data;     // TLV 编码的数据域
    uint16_t Le;        // 期望响应长度
} APDU_CMD;

数据字段使用 TLV（Tag-Length-Value） 编码，支持嵌套结构：

// TLV 编码示例：安全通道认证请求
// Tag 0x7F49 = 互认证模板
// Tag 0x86   = 证书
// Tag 0x91   = 签名

uint8_t auth_data[] = {
    0x7F, 0x49, 0x4A,           // 模板 Tag + Length(74)
        0x86, 0x2E,             // 证书 Tag + Length(46)
        0x30, 0x2C, 0xA0, ...   // DER 编码证书
        0x91, 0x18,             // 签名 Tag + Length(24)
        0x30, 0x16, 0x02, ...   // ECDSA 签名值
};

密钥保护的核心防线：Secure Element

CCC 规范要求所有数字密钥创建和存储于安全元件（SE）------硬件级安全芯片，提供防物理攻击、防旁路攻击的最高保护等级。这是汽车数字钥匙安全体系中密钥保护的核心防线。

保护层级	技术手段
物理	主动屏蔽层、防拆解自毁
逻辑	密钥不可导出，所有密码运算在 SE 内部完成
协议	会话密钥仅存活于一次会话周期

引自 CCC Digital Key Release 3.0 Specification

---

4. 核心原理（下）------BLE / UWB 安全通信架构

BLE 连接流程

CCC R3 要求 BLE 必须工作在 LE Security Mode 1 / Level 4（仅安全连接模式），基于蓝牙 5.0+。理解汽车数字钥匙BLE安全，首先得看懂 BLE 的加密通信链路建立过程：

BLE 广播 (CCC-DK-UUID) → 扫描 → GATT 连接 → 服务发现
    ↓
NFC OOB 配对启动 (带外交换临时公钥)
    ↓
ECDH 公钥交换 → DHKey 派生 → LTK (长期密钥) 生成
    ↓
AES-CCM 128 加密通信 → 协商 UWB 测距会话

BLE 作为 OOB 通信通道，承载设备 SE 与车辆 SE 之间的端到端安全数据。所有密钥运算都在 SE 内部完成，BLE 链路本身只是加密通道的传输层。

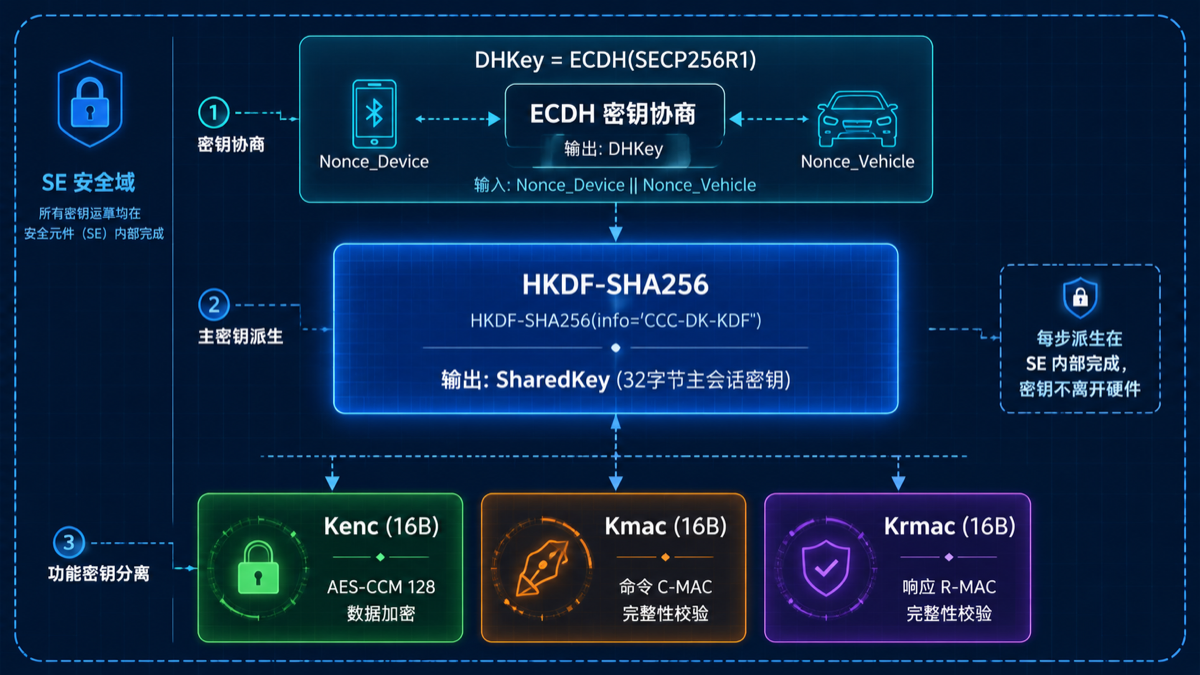

密钥派生层次

BLE 数字钥匙会话中，主密钥通过多层派生链路生成：

// CCC 数字钥匙密钥派生（伪代码）
// 输入：DHKey (ECDH 协商的共享密钥)

// 第 1 层：基础密钥派生
KdfInput  = DHKey || Nonce_Device || Nonce_Vehicle
SharedKey = HKDF-SHA256(KdfInput, "CCC-DK-KDF", 32)

// 第 2 层：会话密钥派生
SELECT → AUTH0 (交换临时公钥) → AUTH1 (双向签名验证) → KDH

// 第 3 层：功能密钥
Kenc   = HKDF-SHA256(KDH, "ENC", 16)   // 加密密钥，AES-CCM 128
Kmac   = HKDF-SHA256(KDH, "MAC", 16)   // 命令 MAC 密钥
Krmac  = HKDF-SHA256(KDH, "RMAC", 16)  // 响应 MAC 密钥

// 每个 APDU 命令附带 8 字节 MAC：
// C_MAC = AES-CMAC(Kmac, 命令头 || 命令数据)

挑战-响应双向认证

BLE 数字钥匙使用 HMAC-SHA256 双向挑战-响应机制验证双方身份：

// 双向认证流程（伪代码）
// 手机端 → 车端：ProveIdentity(challenge_car)
// 车端 → 手机端：ProveIdentity(challenge_phone)

uint8_t authenticate(uint8_t *challenge, uint8_t chal_len,
                     uint8_t *shared_key, uint8_t key_len) {
    uint8_t response[32];

    // response = HMAC-SHA256(shared_key, challenge || key_id)
    HMAC_SHA256(shared_key, key_len,
                challenge, chal_len,
                key_id,    sizeof(key_id),
                response);
    return response;
}

// 会话密钥动态生成，每次连接不同
// K_session = HKDF-SHA256(K_shared || Nonce)

UWB 安全测距机制

UWB 是三种技术中安全等级最高的，关键在于它不依赖信号强度（RSSI），而是基于**飞行时间（ToF）**测距，从物理层防御中继攻击。

┌─ 手机 (Initiator) ─┐       ┌─ 车端节点 (Responder) ─┐
│                     │       │                         │
│  URSK 派生 (SE内)   │       │   车端 SE 验证 URSK     │
│         │           │       │         │               │
│  Poll  ─────────────┼──────→│  记录到达时间 T1        │
│         │           │       │         │               │
│  ←──── 响应 ────────┼───────│  回复 (含 T1 时间戳)    │
│         │           │       │                         │
│  计算 ToF = (T2 - T1)/2     │                         │
└─────────────────────┘       └─────────────────────────┘

• URSK（UWB Ranging Secret Key） ：从 SE 中数字钥匙派生，有限生命周期，过期后需要重新派生
• 不支持 UWB 的车辆禁止通过 BLE 进行所有者配对（CCC 强制规则）
• UWB 测距涉及多个车端节点（Responder），通过 Poll → Response → Final Data 三次握手实现

隐私保护

BLE 层使用 Resolvable Private Address（RPA） 实现设备匿名化。设备定时更换随机地址，只有已配对的车辆能用 IRK（Identity Resolving Key）解析真实身份。

引自 CCC 数字钥匙 Release 3 及 BLE 数字钥匙初始化连接过程

---

5. 实战代码------ECDH 密钥协商与挑战-响应认证

本节用 Python 模拟汽车数字钥匙 BLE 通信中的核心密钥保护过程。依赖 cryptography 库（版本 42.0+）：

pip install cryptography>=42.0

ECDH 密钥协商

手机（设备端）与车端通过椭圆曲线 Diffie-Hellman 协商共享密钥：

# ecdh_key_exchange.py
from cryptography.hazmat.primitives.asymmetric import ec
from cryptography.hazmat.primitives import hashes, hmac
from cryptography.hazmat.primitives.kdf.hkdf import HKDF
import os

# 双方各自生成密钥对
# 实际场景中，私钥存储在 SE 内不可导出，此处为演示
device_private_key = ec.generate_private_key(ec.SECP256R1())
vehicle_private_key = ec.generate_private_key(ec.SECP256R1())

# 交换公钥（通过 BLE/GATT 信道）
device_public = device_private_key.public_key()
vehicle_public = vehicle_private_key.public_key()

# 双方分别计算共享密钥 DHKey
device_dhkey = device_private_key.exchange(ec.ECDH(), vehicle_public)
vehicle_dhkey = vehicle_private_key.exchange(ec.ECDH(), device_public)

assert device_dhkey == vehicle_dhkey, "DHKey 不匹配！"
print(f"DHKey (hex): {device_dhkey.hex()[:32]}...")

会话密钥派生（HKDF-SHA256）

基于 DHKey 和非种子派生三层功能密钥：

# session_keys.py
def derive_session_keys(dhkey: bytes, nonce_device: bytes, nonce_vehicle: bytes):
    """
    派生 Kenc / Kmac / Krmac 三层会话密钥
    参考 CCC 数字钥匙 AUTH1 → KDH 流程
    """
    # 第 1 层：主会话密钥
    kdf_input = dhkey + nonce_device + nonce_vehicle
    shared_key = HKDF(
        algorithm=hashes.SHA256(),
        length=32,
        salt=None,
        info=b"CCC-DK-KDF",
    ).derive(kdf_input)

    # 第 2 层：功能密钥
    kenc = HKDF(
        algorithm=hashes.SHA256(), length=16, salt=None,
        info=b"ENC",
    ).derive(shared_key)

    kmac = HKDF(
        algorithm=hashes.SHA256(), length=16, salt=None,
        info=b"MAC",
    ).derive(shared_key)

    krmac = HKDF(
        algorithm=hashes.SHA256(), length=16, salt=None,
        info=b"RMAC",
    ).derive(shared_key)

    return kenc, kmac, krmac

# 生成随机 nonce
nonce_dev = os.urandom(16)
nonce_veh = os.urandom(16)

kenc, kmac, krmac = derive_session_keys(device_dhkey, nonce_dev, nonce_veh)
print(f"Kenc  (hex): {kenc.hex()}")
print(f"Kmac  (hex): {kmac.hex()}")
print(f"Krmac (hex): {krmac.hex()}")

双向挑战-响应认证

模拟 BLE 链路的 HMAC-SHA256 双向认证：

# challenge_response.py
def prove_identity(shared_key: bytes, challenge: bytes, key_id: bytes) -> bytes:
    """
    计算身份证明标签
    返回 HMAC-SHA256(shared_key, challenge || key_id) 的前 8 字节
    """
    h = hmac.HMAC(shared_key, hashes.SHA256())
    h.update(challenge)
    h.update(key_id)
    return h.finalize()[:8]

# 车端发送挑战
vehicle_challenge = os.urandom(16)
key_id = b"DK-01"

# 手机端计算响应
device_response = prove_identity(krmac, vehicle_challenge, key_id)

# 车端验证
expected = prove_identity(krmac, vehicle_challenge, key_id)
assert hmac.compare_digest(device_response, expected), "认证失败！"
print(f"双向认证通过 ✓  响应: {device_response.hex()}")

模拟运行输出

$ python3 challenge_response.py
DHKey (hex): 8a3f1c5e9d2b7a4c6f8e0d1b3c5a7e9f...
Kenc  (hex): 1a2b3c4d5e6f7890abcdef1234567890
Kmac  (hex): fedcba0987654321fedcba0987654321
Krmac (hex): 00112233445566778899aabbccddeeff
双向认证通过 ✓  响应: a1b2c3d4e5f6e7f8

以上代码基于 CCC 数字钥匙认证流程的逻辑抽象，完整规范需参考 CCC 会员文档。

---

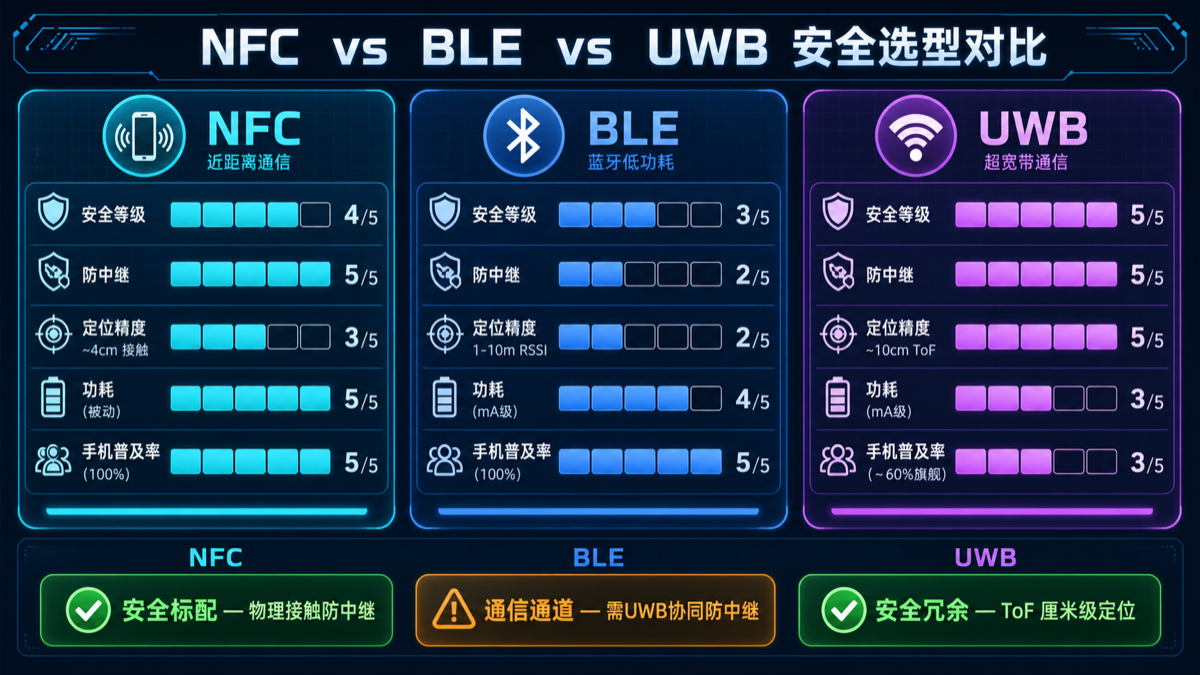

6. 性能与对比------NFC vs BLE vs UWB 选型指南

三维对比

维度	NFC	BLE	UWB
安全等级	高	中	最高
防中继攻击	物理接触，天然免疫	需额外 OOB 配对保护	ToF 测距，天然免疫
定位精度	~4cm（接触）	1~10m（RSSI）	~10cm（ToF）
通信距离	0~4cm	0~100m	0~20m
功耗	极低（被动模式 0 功耗）	低（mA 级）	中（mA 级）
手机普及率	几乎 100%	几乎 100%	旗舰机型 ~60%
密钥存储	SE（硬件）	SE（硬件）	SE（硬件）
密钥派生	SPAKE2+ / scrypt	ECDH + HKDF-SHA256	URSK（有限生命周期）
标准成本	CCC 强制	CCC 可选	CCC 可选

安全链条依赖性分析

三种技术在中继攻击下的表现差异直接决定了汽车数字钥匙安全的整体水位：

# relay_attack_analysis.py --- 安全模型对比
TECHNOLOGIES = {
    "NFC": {
        "relay_defense": "物理接触限制",
        "attack_cost": "极高（需要物理接触钥匙和车）",
        "vulnerable": False
    },
    "BLE": {
        "relay_defense": "依赖 OOB 配对 + 时间戳校验",
        "attack_cost": "中（$200 中继器即可搭建）",
        "vulnerable": True  # 纯 BLE 无 UWB 防护时
    },
    "UWB": {
        "relay_defense": "ToF 精确测距，信号放大即暴露",
        "attack_cost": "极高（需破解 URSK 密钥派生）",
        "vulnerable": False
    }
}

for tech, info in TECHNOLOGIES.items():
    risk = "⚠️ 有风险" if info["vulnerable"] else "✅ 安全"
    print(f"{tech:5s} | {risk} | {info['relay_defense']}")

选型建议

不要骑墙，直接说结论：

• NFC 做标配，BLE 做通信通道，UWB 做安全冗余------这是 CCC R3 定义的最优解
• 如果预算有限只能选一种：选 NFC。物理接触的天然安全属性是 BLE 软件层加密无法替代的
• 如果要做无感进入体验：BLE + UWB 必须同时上。纯 BLE 方案已经被多次证明存在中继漏洞，仅靠软件补丁无法根治
• 不要单独部署纯 BLE 方案用于无钥匙进入------除非你接受中继攻击风险，或在应用层做额外的定位约束。这是汽车数字钥匙BLE安全选型中最容易忽略的一点。

引自 智能数字钥匙技术报告

---

7. 踩坑与最佳实践

坑 1：BLE 中继攻击------"车没锁，但车主在楼上"

现象：车主在 10 楼家中，楼下车辆被远距离解锁并开走。监控显示无人接触车辆。

原因：纯 BLE 方案使用 RSSI（接收信号强度）估算距离，攻击者用一对中继器放大 BLE 信号，让车辆误以为手机在车门旁。

复现：

# relay_scenario.py --- 演示 BLE RSSI 欺骗的可能性
# 实际攻击中使用 SDR / 专用 BLE 中继硬件
# 这里仅从数据层面说明问题

# 正常场景：手机离车 1 米，RSSI ≈ -55 dBm
# 中继场景：手机离车 30 米，中继器放大信号
# RSSI 值: -55 dBm（看起来和 1 米一样）

# BLE 测距公式（简化）：
# distance = 10 ^ ((measuredPower - rssi) / (10 * n))
def estimate_distance(rssi, measured_power=-59, n=3):
    """n = 信号衰减系数，开放环境 ≈ 2~4"""
    return 10 ** ((measured_power - rssi) / (10 * n))

# 中继攻击下，RSSI 被放大到 -55 dBm
rssi_spoofed = -55   # 中继器伪造的 RSSI
print(f"估计距离: {estimate_distance(rssi_spoofed):.1f} 米")
print(f"实际距离: 30+ 米（中继攻击）")
# 输出：估计距离: 1.0 米（实际 30+ 米，中继成功）

解法 ：不要依赖单一 BLE RSSI 做距离判断。强制启用 UWB 作为距离验证层，或在无法支持 UWB 的场景下结合 NFC 触碰确认。

---

坑 2：SE 密钥未做生命周期管理

现象：车主换手机后旧手机的失效钥匙仍能开车门，或在钥匙被撤销后仍生效。

原因 ：数字钥匙写入 SE 后缺少 过期时间（TTL） 和 远程撤销机制。OEM 后端无法与车辆离线通信时，撤销指令无法下发。

解法：

# key_lifecycle.py --- 钥匙生命周期字段设计
DIGITAL_KEY_SAMPLE = {
    "key_id": "DK-A8F3-20260624",
    "algorithm": "ECDSA_NIST_P256",
    "public_key": "...",
    "issued_at": "2026-06-24T10:00:00Z",
    "expires_at": "2027-06-24T10:00:00Z",       # 强制过期
    "revocable": True,
    "revocation_list_url": "https://kts.oem.com/revoke/v1",
    "usage_count_limit": 10000,                  # 可选：使用次数上限
    "se_require_online": False,                  # 离线也可用（CCC R3 要求）
}

最佳实践：

• 钥匙写入 SE 时附带过期时间，过期后 SE 拒绝签名
• 车辆每次 OTA 联网时同步吊销列表
• 对高价值车辆，配置 UWB + NFC 双重认证模式

---

坑 3：NFC 配对 Phase2 超时导致芯片锁死

现象：车主多次在 NFC 读卡器前反复移动手机，贴靠时间不持续，导致 Phase 2（SPAKE2+ 安全通道建立）多次失败，SE 触发防暴力破解保护，钥匙注入流程锁定。

原因：CCC Phase 2 需要在连续 NFC 会话中完成公钥交换和验证标签校验，手机移动导致物理断开会触发 SE 端的重试计数器。连续失败三次后 SE 自锁。

解法：

• 在车主 App 内引导"将手机固定贴在 NFC 感应区，等待振动提示"
• 服务端维护配对流程状态机，断点续传而非从头重试
• SE 计数器阈值内引入指数退避（而非直接锁死）

---

8. 总结展望

回到开篇的问题：NFC、BLE、UWB 谁更安全？答案不是非黑即白的单选题。

• NFC 靠物理接触规则提供最朴素但也最可靠的入场验证，适合配对的初始化锚点
• BLE 是数据通道的工兵，负责日常通信但本身安全依赖上层加密，脱离 OOB 和 UWB 协同时存在中继风险
• UWB 用物理层的飞行时间测量构筑了当前最强的距离防伪屏障

三种技术不是替代关系，而是分层防护的互补体系。选型的核心原则只有一条：你的信任锚点在哪？如果锚点是用户在场------UWB 是最优解；如果锚点是物理持有------NFC 就够了；如果锚点是云端的 PKI 体系------三层全上，每一层承担自己的安全角色。

数字钥匙安全是个持续演进的战场，汽车数字钥匙BLE安全的攻防博弈尤为激烈。CCC 认证 2025 年正式覆盖 BLE 和 UWB，蓝牙 SIG 与 FiRa 联盟的交叉认证也在推进。协议标准化之外，真正决定安全水位的是密钥从生成、注入、存储到吊销的全生命周期管理------这是每一条规范背后最大的工程挑战。

---

关于汽车数字钥匙安全方案中的密钥管理与合规认证，安当在相关领域提供技术支持与解决方案。
