ESP32的Secure Boot与Flash加密：安全启动机制解析

文章目录

- 每日一句正能量
- 引言：当IoT设备成为攻击目标
- 一、信任链架构：从BootROM到应用固件
- - [1.1 Chain of Trust 设计哲学](#1.1 Chain of Trust 设计哲学)
  - [1.2 为什么需要两层验证？](#1.2 为什么需要两层验证？)
- 二、eFuse：一次性可编程的安全基石
- - [2.1 eFuse Block Layout](#2.1 eFuse Block Layout)
  - [2.2 BLOCK0关键安全字段](#2.2 BLOCK0关键安全字段)
- 三、Flash加密：AES-256-XTS透明加密
- - [3.1 硬件加密引擎架构](#3.1 硬件加密引擎架构)
  - [3.2 XTS-AES加密模式](#3.2 XTS-AES加密模式)
  - [3.3 首次启动加密过程](#3.3 首次启动加密过程)
- [四、Secure Boot：数字签名验证](#四、Secure Boot：数字签名验证)
- - [4.1 Secure Boot V1 vs V2](#4.1 Secure Boot V1 vs V2)
  - [4.2 签名验证流程（以V2为例）](#4.2 签名验证流程（以V2为例）)
  - [4.3 密钥生成与管理](#4.3 密钥生成与管理)
- 五、启用流程：从开发到量产
- - [5.1 完整启用工作流](#5.1 完整启用工作流)
  - [5.2 ESP-IDF配置步骤](#5.2 ESP-IDF配置步骤)
  - [5.3 开发模式 vs 发布模式](#5.3 开发模式 vs 发布模式)
- 六、威胁模型与防护效果分析
- - [6.1 攻击场景与防护能力](#6.1 攻击场景与防护能力)
  - [6.2 已知攻击与缓解措施](#6.2 已知攻击与缓解措施)
- 七、生产环境安全部署最佳实践
- - [7.1 四层安全架构](#7.1 四层安全架构)
  - [7.2 完整安全启动代码示例](#7.2 完整安全启动代码示例)
  - [7.3 partition.csv安全配置](#7.3 partition.csv安全配置)
- 八、常见问题与故障排查
- 九、总结

每日一句正能量

沉溺于过去，在损失中纠缠太久，只会失去更多，着眼于未来，找准自己的优势，才能逆风翻盘。

过去的损失已是沉没成本。纠缠的唯一结果，是赔上现在和未来。翻盘的关键不是弥补过去，而是用优势去打下一局。

引言：当IoT设备成为攻击目标

2025年，全球IoT设备数量突破300亿台，其中基于ESP32的智能家居、工业网关、医疗设备占据了相当大的份额。这些设备往往部署在物理上不可控的环境中------用户的客厅、工厂的角落、医院的病房。一旦攻击者能够物理接触设备，传统的软件安全防线便显得脆弱不堪。

ESP32作为市面上最主流的Wi-Fi/蓝牙双模MCU之一，从硬件层面提供了两道关键的安全防线：Secure Boot（安全启动）和Flash Encryption（Flash加密）。前者确保只有经过授权的固件才能运行，后者确保即使Flash芯片被物理拆下读取，也无法获得有效数据。本文将从信任链架构、数字签名算法、密钥管理到生产部署实践，深度解析ESP32的安全启动机制。

一、信任链架构：从BootROM到应用固件

1.1 Chain of Trust 设计哲学

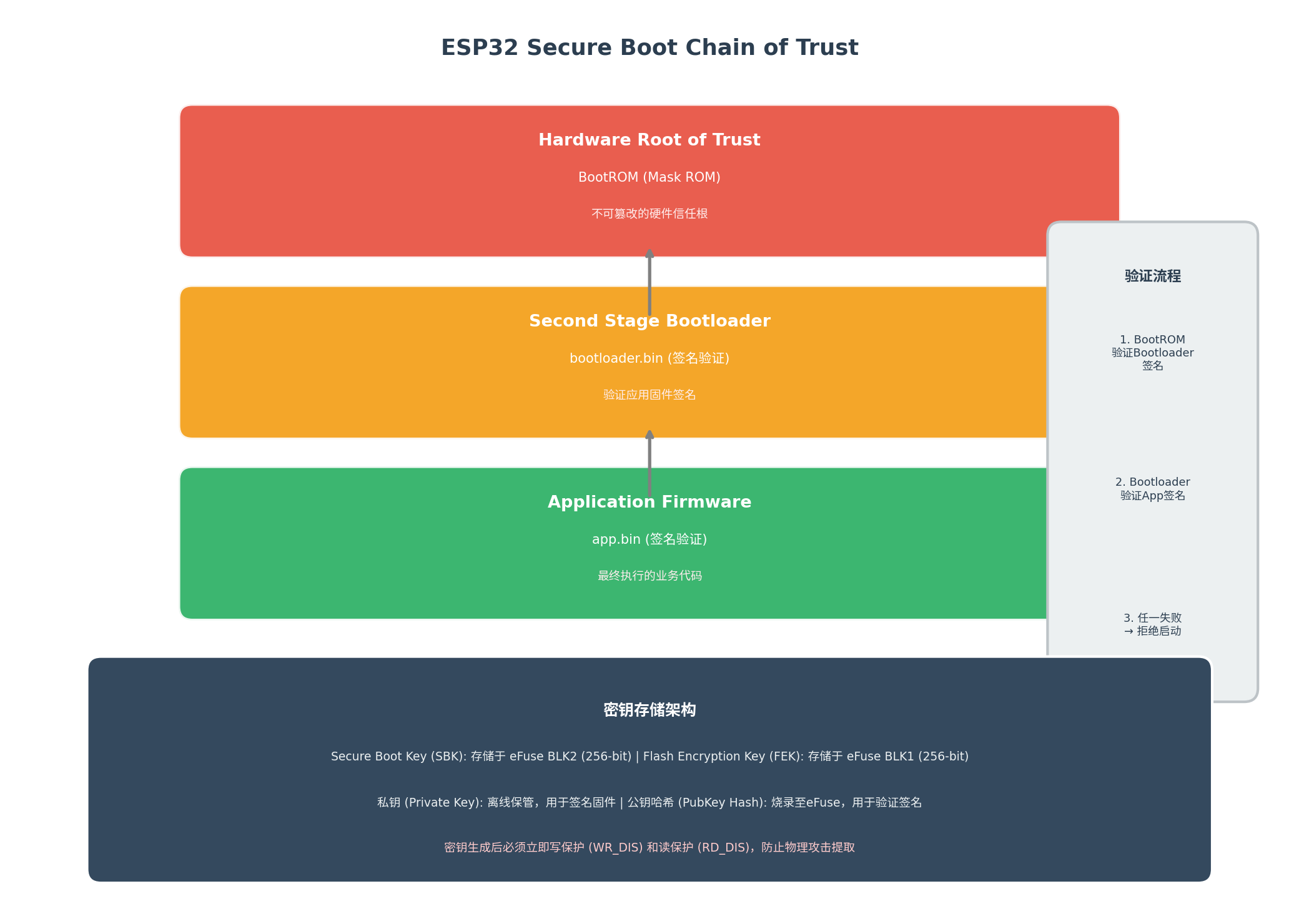

ESP32的安全启动遵循经典的**信任链（Chain of Trust）**设计：每一层软件在加载下一层之前，必须先验证其数字签名。信任的根源（Root of Trust）是固化在芯片Mask ROM中的BootROM------这是物理上不可篡改的代码。

信任链的验证流程：

BootROM（硬件信任根）：芯片上电后，BootROM首先执行。它从eFuse中读取Secure Boot Key（SBK），使用该密钥验证Flash中存储的Second Stage Bootloader的签名。
Second Stage Bootloader：验证通过后，Bootloader加载并执行。它继续使用相同的公钥验证Application Firmware（应用固件）的签名。
Application Firmware：只有所有验证通过，应用固件才会执行。任一环节失败，设备将拒绝启动。

1.2 为什么需要两层验证？

这种"BootROM验证Bootloader，Bootloader验证App"的设计并非冗余，而是**纵深防御（Defense in Depth）**的体现：

如果仅验证应用固件，攻击者可以替换Bootloader，在应用固件加载前植入恶意代码
两层验证确保从芯片上电到应用执行的整个链条都是可信的

二、eFuse：一次性可编程的安全基石

2.1 eFuse Block Layout

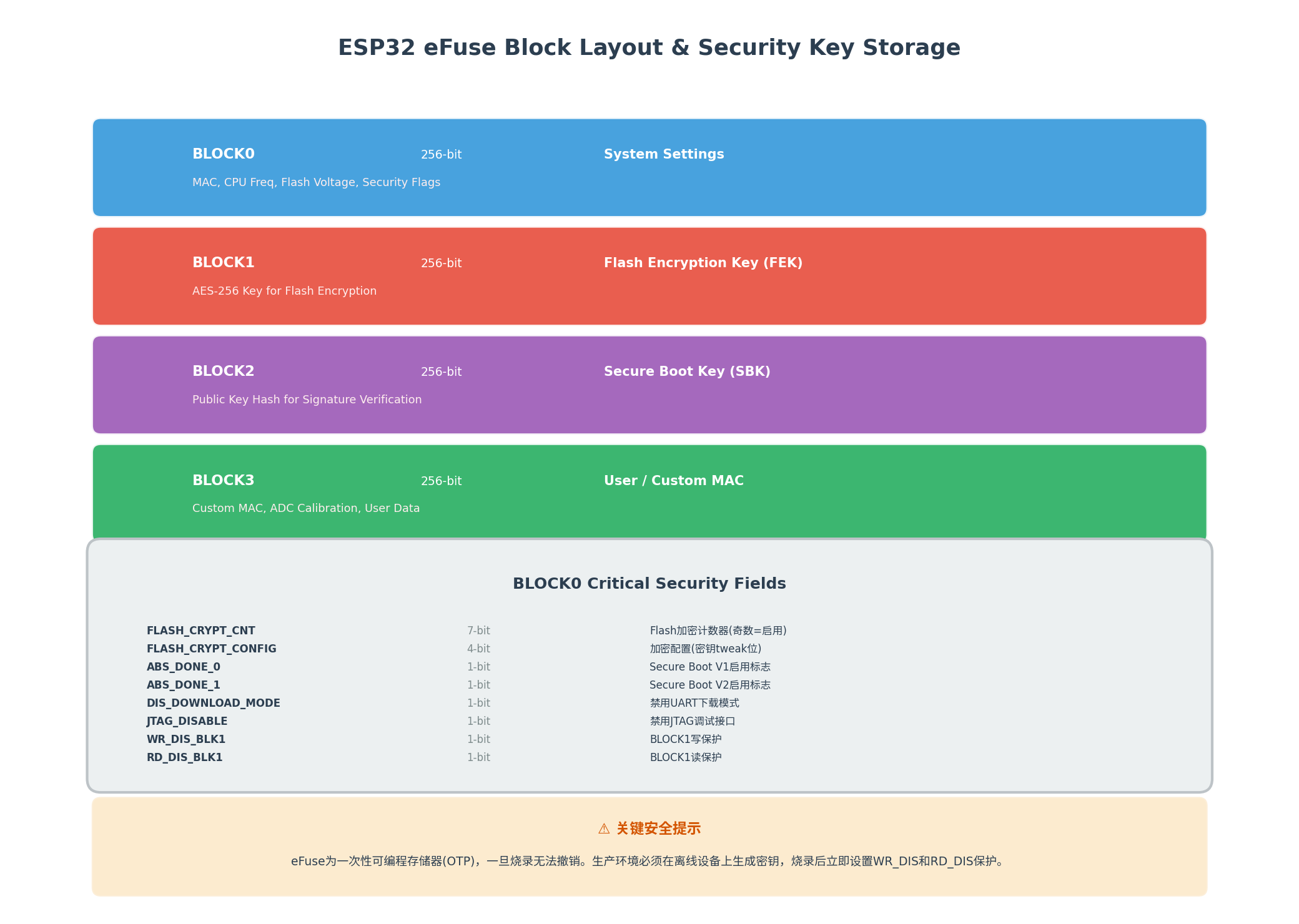

eFuse（电子熔丝）是ESP32内部的一次性可编程（OTP）存储器，共4个256位Block（1024位总计）。它是所有安全功能的物理基础。

Block	名称	用途	保护机制
BLOCK0	System	MAC地址、CPU频率、Flash电压、安全标志位	部分字段可写
BLOCK1	Flash Encryption Key	256-bit AES密钥，用于Flash加密	WR_DIS + RD_DIS
BLOCK2	Secure Boot Key	公钥哈希或密钥，用于签名验证	WR_DIS + RD_DIS
BLOCK3	User/Custom	自定义MAC、ADC校准数据、用户数据	可选保护

2.2 BLOCK0关键安全字段

字段名	位数	功能
`FLASH_CRYPT_CNT`	7-bit	Flash加密计数器，奇数个1表示加密已启用
`FLASH_CRYPT_CONFIG`	4-bit	加密配置，控制密钥tweak的位数
`ABS_DONE_0`	1-bit	Secure Boot V1启用标志
`ABS_DONE_1`	1-bit	Secure Boot V2启用标志
`DIS_DOWNLOAD_MODE`	1-bit	禁用UART下载模式（Release Mode必需）
`JTAG_DISABLE`	1-bit	禁用JTAG调试接口
`WR_DIS_BLK1`	1-bit	BLOCK1写保护（防止密钥被覆盖）
`RD_DIS_BLK1`	1-bit	BLOCK1读保护（防止密钥被读取）

核心原则 ：密钥烧录到eFuse后，必须立即设置WR_DIS（写保护）和RD_DIS（读保护）。一旦设置，即使是芯片上的软件也无法读取或修改这些密钥------这是硬件级别的隔离。

三、Flash加密：AES-256-XTS透明加密

3.1 硬件加密引擎架构

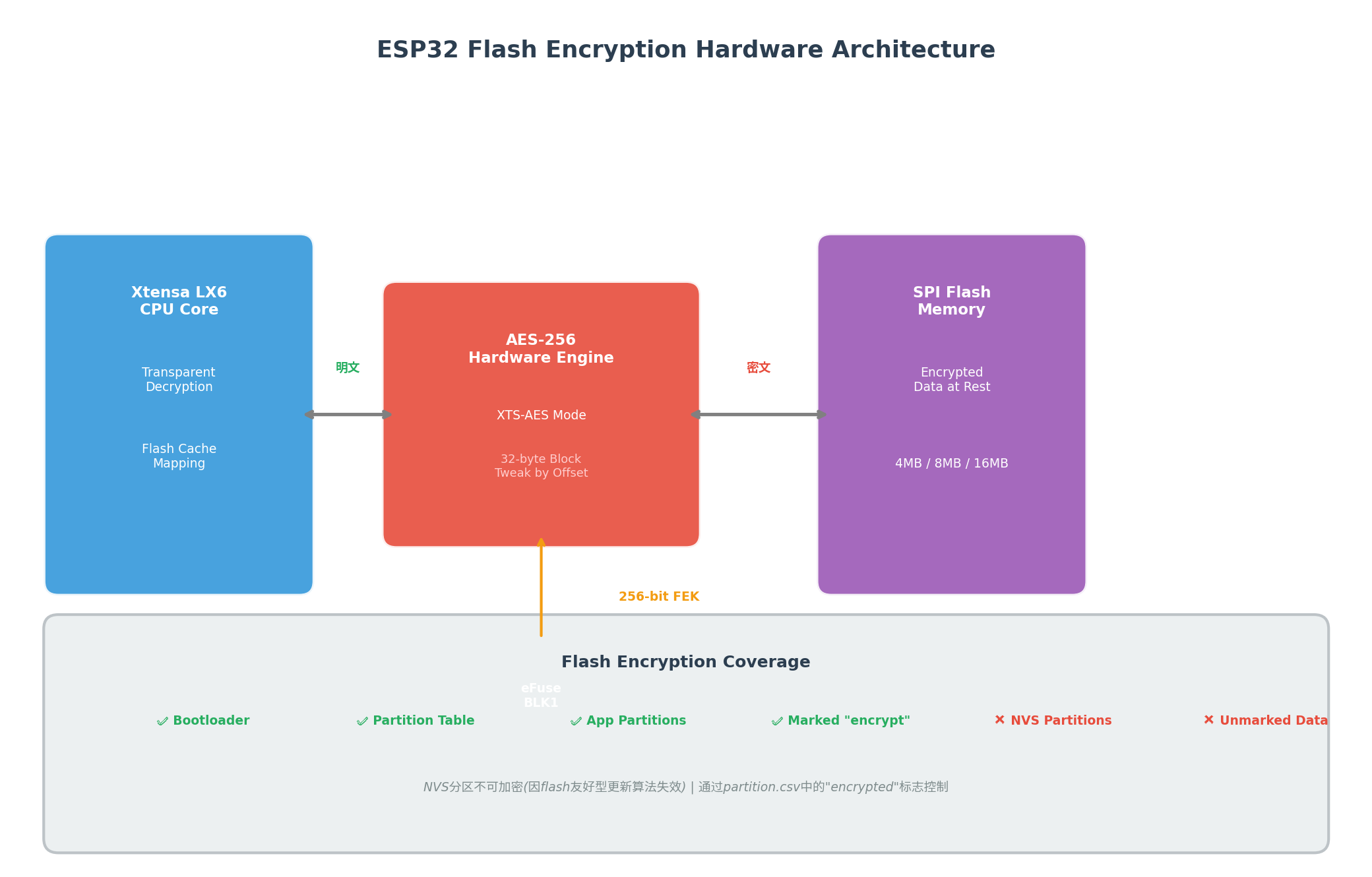

ESP32内置专用的AES-256硬件加密引擎，位于Flash控制器和CPU之间。所有Flash读写操作都经过该引擎的透明加解密。

工作流程：

写入：CPU写入明文数据 → Flash缓存 → AES引擎加密 → SPI Flash存储密文
读取：SPI Flash读取密文 → AES引擎解密 → Flash缓存 → CPU获得明文
密钥来源：256-bit AES密钥（FEK）从eFuse BLOCK1自动加载到AES引擎，软件无法直接访问

3.2 XTS-AES加密模式

ESP32使用XTS-AES模式进行Flash加密，这是IEEE 1619标准定义的磁盘加密模式，相比标准AES-ECB/CBC具有以下优势：

c 复制代码

// XTS-AES加密公式 (简化)
// C_i = AES_K1(P_i XOR T_i) XOR T_i
// 其中 T_i = AES_K2(i) * α^j
// i = 扇区号, j = 块内偏移, α = 伽罗瓦域本原元

// 这意味着：
// 1. 每个32字节块使用不同的tweak值（基于Flash偏移地址）
// 2. 相同明文在不同位置产生不同密文
// 3. 密文篡改会导致整个扇区解密失败（数据完整性保护）

加密范围：

✅ Bootloader
✅ Partition Table
✅ 所有"app"类型分区
✅ 标记了encrypted标志的分区
❌ NVS分区（因flash友好型更新算法会失效）
❌ 未标记的数据分区

3.3 首次启动加密过程

当Flash加密启用后，首次启动时Bootloader会自动执行以下操作：

bash 复制代码

# 1. 检查 FLASH_CRYPT_CNT
#    如果为0（偶数个1），表示加密未启用

# 2. 生成随机256-bit FEK
#    使用硬件真随机数生成器(TRNG)
#    密钥自动写入eFuse BLOCK1

# 3. 原地加密所有受保护分区
#    读取明文 → AES加密 → 写回密文
#    此过程约需30秒（取决于Flash大小）

# 4. 更新 FLASH_CRYPT_CNT
#    从0变为1（奇数，表示加密已启用）

# 5. 重启设备
#    从加密后的Flash正常启动

⚠️ 致命警告 ：首次启动加密过程中绝不能断电。如果中断，Flash内容将损坏，需要重新刷写明文固件。

四、Secure Boot：数字签名验证

4.1 Secure Boot V1 vs V2

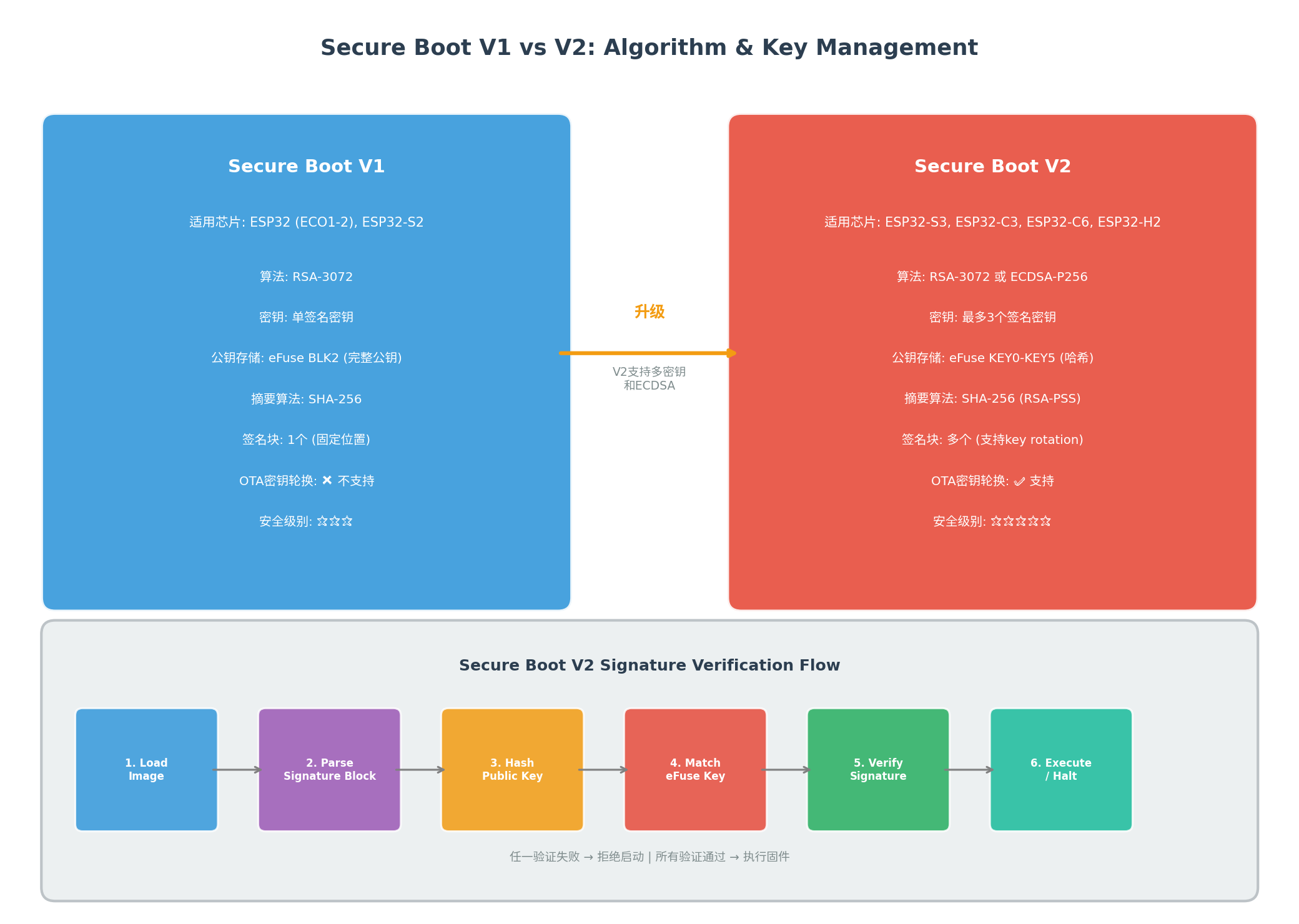

ESP32支持两个版本的Secure Boot，核心差异在于算法和密钥管理：

特性	Secure Boot V1	Secure Boot V2
适用芯片	ESP32 (ECO1-2), ESP32-S2	ESP32-S3, ESP32-C3, ESP32-C6, ESP32-H2
签名算法	RSA-3072	RSA-3072 或 ECDSA-P256
密钥数量	单签名密钥	最多3个签名密钥（支持密钥轮换）
公钥存储	eFuse BLOCK2（完整公钥）	eFuse KEY0-KEY5（公钥哈希）
摘要算法	SHA-256	SHA-256 (RSA-PSS)
OTA密钥轮换	❌ 不支持	✅ 支持
安全级别	⭐⭐⭐	⭐⭐⭐⭐⭐

4.2 签名验证流程（以V2为例）

c 复制代码

// Secure Boot V2 签名验证流程（BootROM层面）

// 1. 从Flash偏移0x0读取Bootloader
//    签名块位于Bootloader末尾

// 2. 解析签名块结构
//    typedef struct {
//        uint8_t magic_byte;       // 0xE7
//        uint8_t version;          // 0x02
//        uint16_t reserved;
//        uint8_t fingerprints[3][32];  // 3个公钥指纹(SHA-256)
//        uint8_t signatures[3][384];   // 3个RSA-3072签名
//    } esp_secure_boot_sig_block_t;

// 3. 计算Bootloader的SHA-256摘要
//    digest = SHA-256(bootloader_image)

// 4. 对每个签名进行验证
//    for i in 0..2:
//        pubkey_hash = SHA-256(pubkey[i])
//        if pubkey_hash matches eFuse KEY[i]:
//            verify RSA-PSS-Sign(digest, signature[i], pubkey[i])
//            if valid: boot allowed

// 5. 如果所有签名验证失败
//    → 拒绝启动，进入安全状态

4.3 密钥生成与管理

bash 复制代码

# 1. 生成Secure Boot签名密钥对 (RSA-3072)
espsecure.py generate_signing_key --version 2 secure_boot_signing_key.pem

# 2. 生成Flash加密密钥 (256-bit随机数)
espsecure.py generate_flash_encryption_key flash_encryption_key.bin

# 3. 查看公钥信息
espsecure.py digest_rsa_publickey --keyfile secure_boot_signing_key.pem pubkey_digest.bin

# 4. 固件签名 (编译后)
espsecure.py sign_data --version 2 --keyfile secure_boot_signing_key.pem \
    --output signed_firmware.bin firmware.bin

密钥安全原则：

私钥（secure_boot_signing_key.pem）必须离线保管，绝不进入版本控制系统
生产环境应使用**硬件安全模块（HSM）**或专用签名服务器
开发、测试、生产环境应使用不同的签名密钥

五、启用流程：从开发到量产

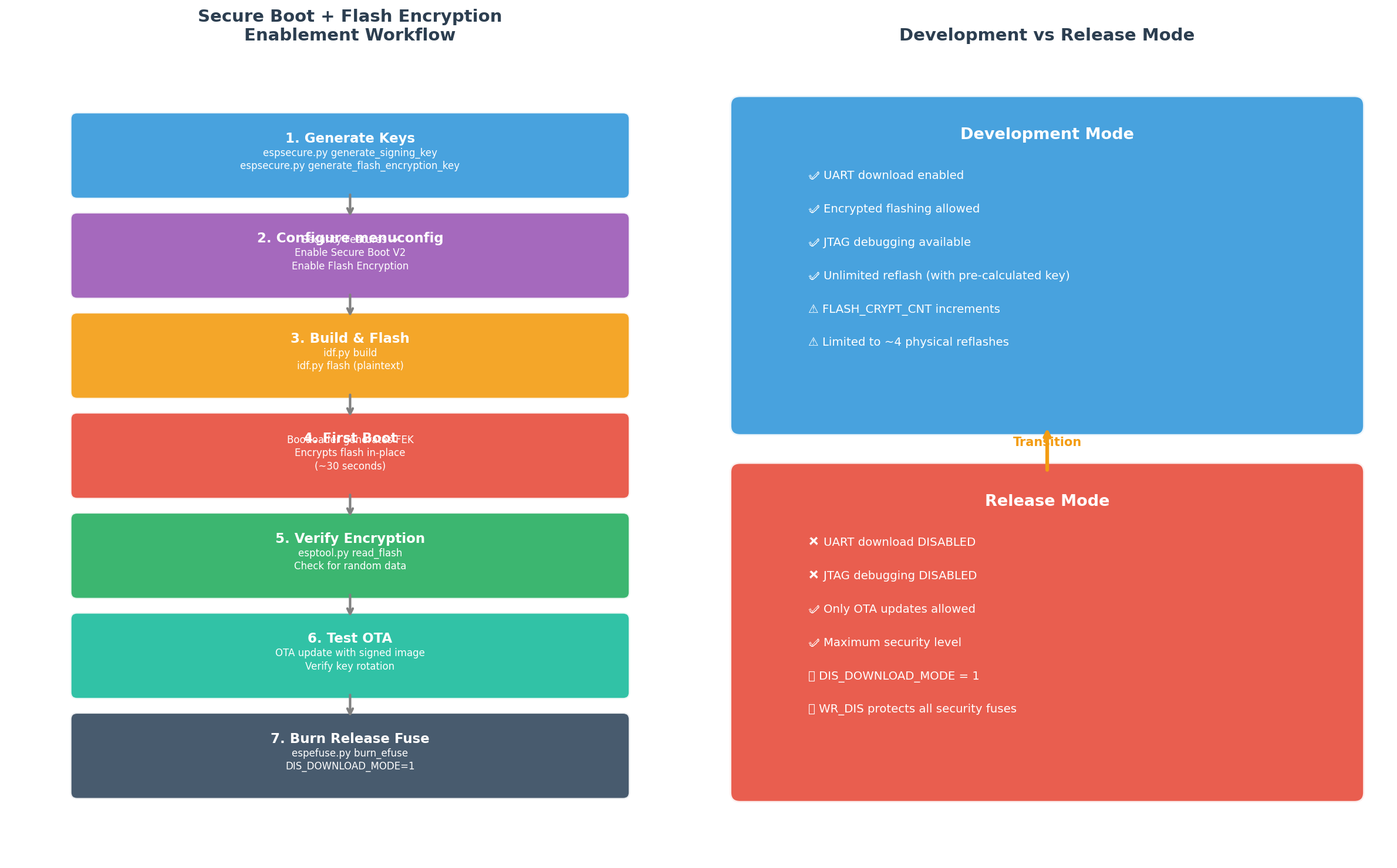

5.1 完整启用工作流

5.2 ESP-IDF配置步骤

Step 1: menuconfig配置

bash 复制代码

idf.py menuconfig

# 导航路径:
# → Security features
#   → Enable hardware Secure Boot in bootloader (选择V2)
#   → Sign binaries during build (启用自动签名)
#   → Secure boot signing key (指定私钥路径)
#   → Enable flash encryption on boot (启用Flash加密)
#   → Enable usage mode (Development / Release)

Step 2: 构建并烧录

bash 复制代码

# 构建项目 (自动签名)
idf.py build

# 烧录明文固件 (首次烧录必须是明文)
idf.py flash

# 监控首次启动加密过程
idf.py monitor
# 输出: "Flash encryption completed, resetting..."

Step 3: 验证加密状态

bash 复制代码

# 读取Flash内容验证加密
esptool.py --port /dev/ttyUSB0 read_flash 0 0x400000 flash_backup.bin

# 使用hexdump检查 - 应显示随机数据
hexdump -C flash_backup.bin | head -20
# 预期输出: 全是随机字节，无可读字符串

Step 4: 切换到Release Mode（生产前）

bash 复制代码

# ⚠️ 此操作不可逆！确保OTA机制已完全测试！

# 禁用UART下载模式
espefuse.py --port /dev/ttyUSB0 burn_efuse DIS_DOWNLOAD_MODE 1

# 禁用JTAG调试
espefuse.py --port /dev/ttyUSB0 burn_efuse JTAG_DISABLE 1

# 写保护所有安全eFuse
espefuse.py --port /dev/ttyUSB0 write_protect_efuse BLOCK0

5.3 开发模式 vs 发布模式

特性	Development Mode	Release Mode
UART下载	✅ 可用	❌ 永久禁用
JTAG调试	✅ 可用	❌ 永久禁用
物理重烧录	✅ 有限次数（~4次）	❌ 不可行
OTA更新	✅ 可用	✅ 唯一更新方式
安全级别	中	最高
适用场景	开发调试	量产部署

关键警告：在启用Release Mode之前，必须：

验证OTA机制至少成功运行5次
测试密钥轮换流程（V2支持）
确认有可靠的固件回滚机制
备份所有密钥到安全存储

六、威胁模型与防护效果分析

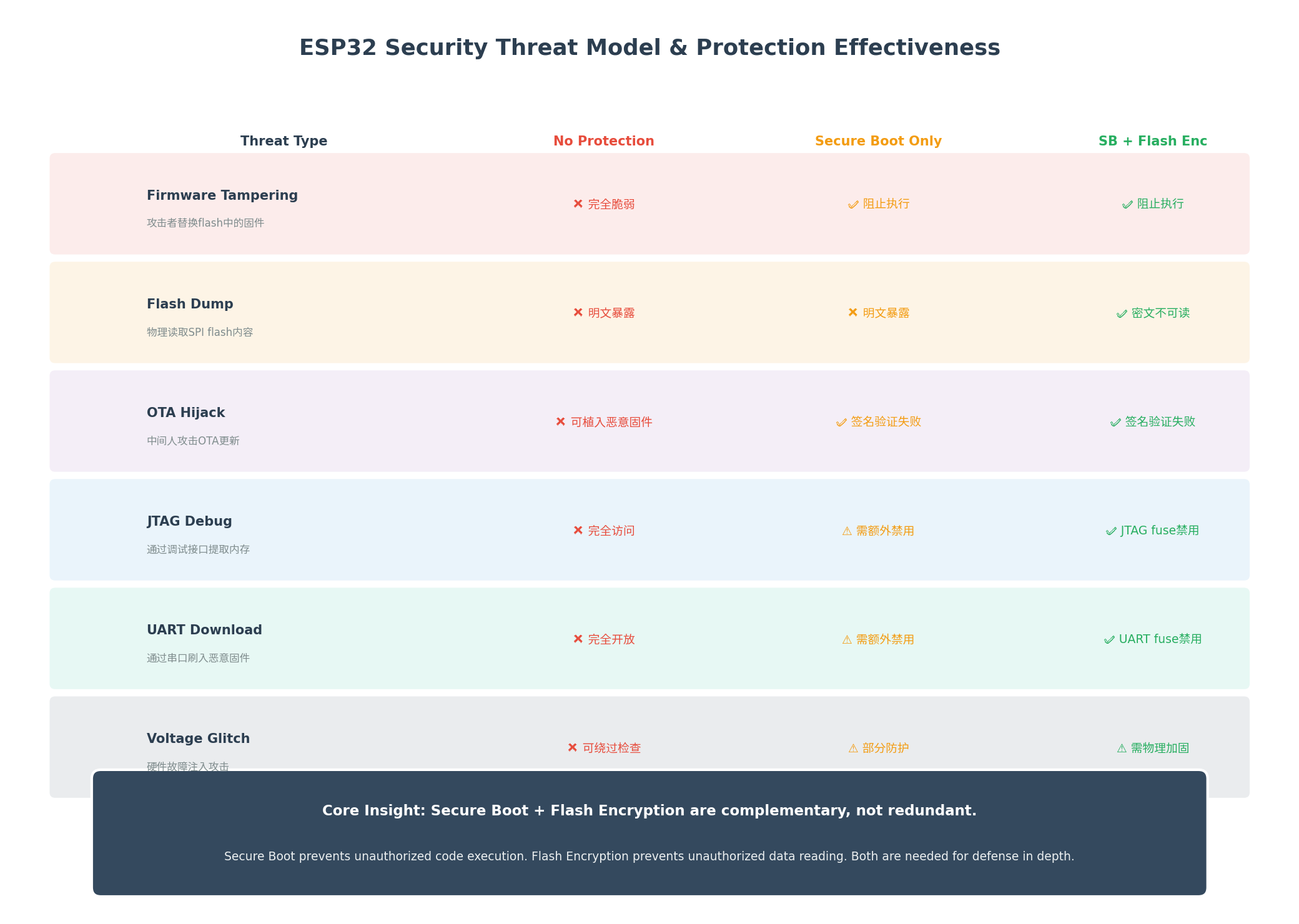

6.1 攻击场景与防护能力

核心洞察 ：Secure Boot和Flash Encryption是互补的，而非冗余的。

Secure Boot解决：谁能运行代码（身份认证 + 完整性校验）
Flash Encryption解决：代码和数据在静止状态下是否可读（机密性保护）

单独启用任何一个，都会留下攻击面。只有两者同时启用，才能形成完整的纵深防御体系。

6.2 已知攻击与缓解措施

攻击类型	描述	缓解措施
电压故障注入	通过精确控制电源毛刺绕过验证检查	启用Release Mode，物理加固电源
侧信道分析	通过功耗/电磁辐射分析提取密钥	使用新一代芯片（ECO3+），硬件防护增强
JTAG调试攻击	通过调试接口读取内存/控制执行	烧录`JTAG_DISABLE` eFuse
UART下载攻击	通过串口刷入未签名固件	烧录`DIS_DOWNLOAD_MODE` eFuse
Flash物理读取	拆下Flash芯片用编程器读取	Flash Encryption（密文不可读）

CVE-2019-17391 ：2019年披露的安全漏洞表明，早期ESP32芯片（ECO1-2）存在电压故障注入攻击风险，攻击者可通过精确控制VDD_CPU和VDD_RTC电源毛刺，在eFuse加载期间读取受保护的密钥。该漏洞已在ECO3及后续芯片中修复，建议新设计优先使用ECO3+版本。

七、生产环境安全部署最佳实践

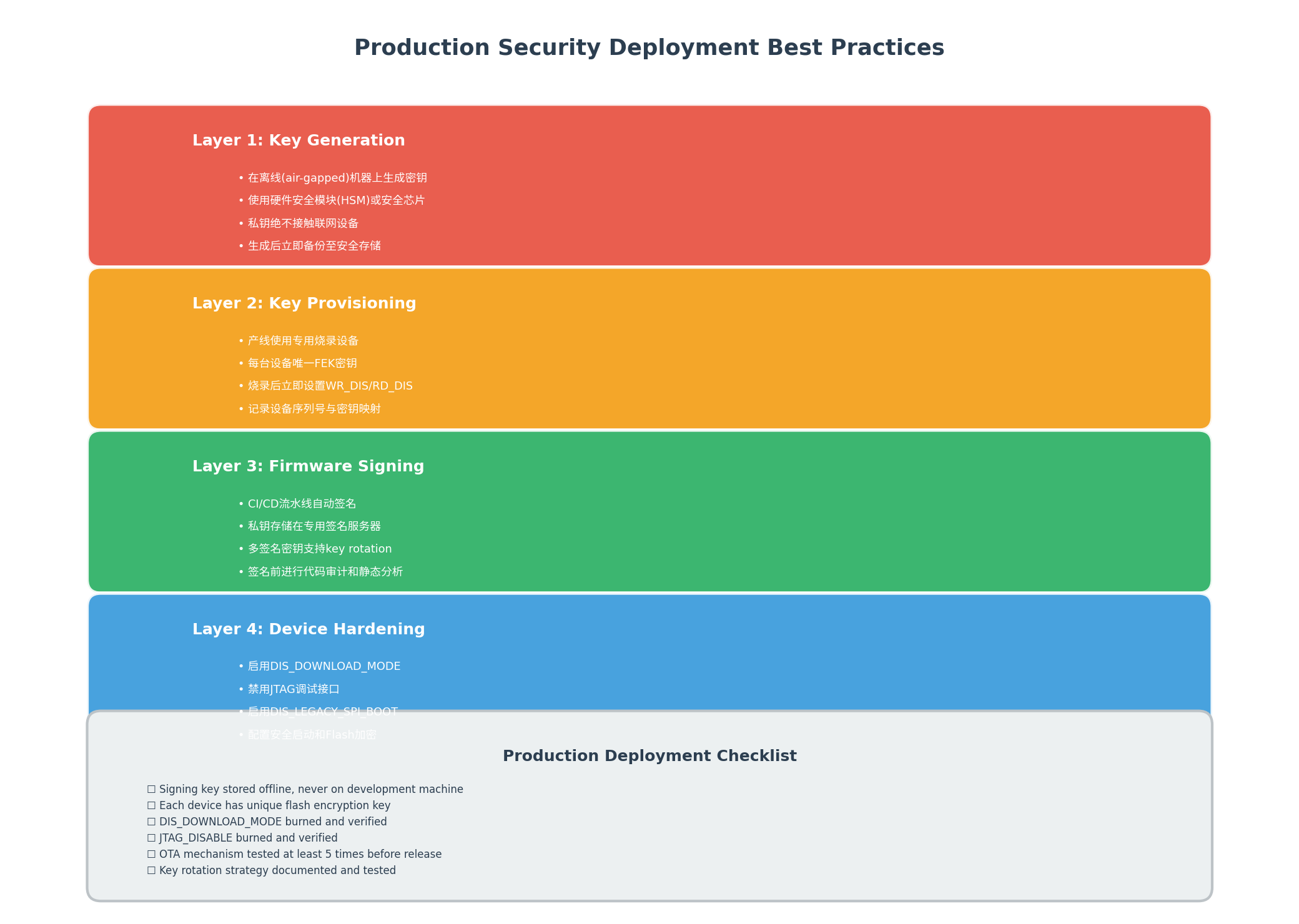

7.1 四层安全架构

Layer 1: 密钥生成

在**离线（air-gapped）**机器上生成所有密钥
使用硬件安全模块（HSM）或专用安全芯片存储私钥
私钥绝不接触任何联网设备或开发环境
生成后立即备份至物理安全存储（如保险箱）

Layer 2: 密钥烧录

产线使用专用烧录设备，与开发网络物理隔离
每台设备使用唯一的Flash加密密钥（FEK），防止"一损俱损"
烧录后立即设置WR_DIS和RD_DIS保护
记录设备序列号与密钥的映射关系（用于售后维护）

Layer 3: 固件签名

CI/CD流水线自动签名，私钥存储在专用签名服务器
利用Secure Boot V2的多密钥特性，支持密钥轮换
签名前进行代码审计、静态分析和漏洞扫描
保留签名日志用于审计追踪

Layer 4: 设备加固

启用DIS_DOWNLOAD_MODE禁用UART下载
启用JTAG_DISABLE禁用调试接口
启用DIS_LEGACY_SPI_BOOT禁用传统SPI启动
配置看门狗和防回滚机制

7.2 完整安全启动代码示例

c 复制代码

// main.c - ESP32 Secure Boot + Flash Encryption 安全初始化

#include "esp_system.h"
#include "esp_log.h"
#include "esp_secure_boot.h"
#include "esp_flash_encrypt.h"

static const char *TAG = "SECURE_BOOT";

void security_init(void)
{
    // 1. 检查Secure Boot状态
    #ifdef CONFIG_SECURE_BOOT_V2_ENABLED
    esp_err_t sb_status = esp_secure_boot_verify_signature(NULL, 0);
    if (sb_status != ESP_OK) {
        ESP_LOGE(TAG, "Secure Boot verification failed! Halting.");
        esp_restart();  // 安全状态：重启
    }
    ESP_LOGI(TAG, "Secure Boot V2: VERIFIED");
    #endif

    // 2. 检查Flash加密状态
    #ifdef CONFIG_SECURE_FLASH_ENC_ENABLED
    bool flash_enc_enabled = esp_flash_encryption_enabled();
    if (!flash_enc_enabled) {
        ESP_LOGW(TAG, "Flash encryption not enabled!");
        // 在开发模式下允许继续，生产环境应拒绝启动
        #ifdef CONFIG_SECURE_FLASH_ENC_RELEASE_MODE
        ESP_LOGE(TAG, "Flash encryption required in release mode! Halting.");
        esp_restart();
        #endif
    } else {
        ESP_LOGI(TAG, "Flash Encryption: ENABLED");
    }
    #endif

    // 3. 检查eFuse保护状态
    uint32_t dis_download = REG_READ(EFUSE_RD_REG_BASE);
    if (dis_download & EFUSE_RD_DIS_DOWNLOAD_MODE) {
        ESP_LOGI(TAG, "UART Download Mode: DISABLED");
    } else {
        ESP_LOGW(TAG, "UART Download Mode: ENABLED (development only)");
    }

    // 4. 运行时完整性检查（可选）
    // 定期验证关键代码段的哈希值
    // 检测运行时篡改
}

void app_main(void)
{
    // 安全初始化必须在任何业务逻辑之前
    security_init();

    // 业务逻辑...
    ESP_LOGI(TAG, "Application started securely");
}

7.3 partition.csv安全配置

csv 复制代码

# Name,   Type, SubType, Offset,  Size,    Flags
nvs,      data, nvs,     0x9000,  0x6000,
otadata,  data, ota,     0xf000,  0x2000,
app0,     app,  ota_0,   0x10000, 0x1F0000, encrypted
app1,     app,  ota_1,   0x200000,0x1F0000, encrypted
spiffs,   data, spiffs,  0x3F0000,0x10000,  encrypted

关键配置：

app分区自动加密，无需显式标记
nvs分区不可加密（标记encrypted会导致NVS库失效）
敏感数据分区（如spiffs存储的配置文件）应标记encrypted

八、常见问题与故障排查

8.1 "设备启动后无响应"

可能原因：

Flash LATENCY配置错误（F4系列）
首次启动加密过程中断电，Flash损坏
签名验证失败，BootROM拒绝启动

排查方法：

bash 复制代码

# 强制进入下载模式（短接GPIO0到GND）
# 使用esptool读取eFuse状态
espefuse.py --port /dev/ttyUSB0 summary

# 检查FLASH_CRYPT_CNT值
# 检查ABS_DONE_1（Secure Boot V2）状态

8.2 "OTA更新后设备变砖"

可能原因：

OTA固件未使用正确的私钥签名
新固件与当前Secure Boot密钥不匹配
分区表变更导致签名块位置错误

预防措施：

在Development Mode下至少测试5次OTA更新
使用Secure Boot V2的密钥轮换功能时，确保新密钥已烧录到eFuse
OTA更新前验证固件签名的有效性

8.3 "如何更换签名密钥？"

Secure Boot V1：无法更换。一旦密钥烧录，设备永久绑定该密钥。

Secure Boot V2：支持密钥轮换。最多3个密钥槽位，可以在保留旧密钥的同时引入新密钥，实现平滑过渡。

bash 复制代码

# V2密钥轮换流程
# 1. 生成新密钥
espsecure.py generate_signing_key --version 2 new_signing_key.pem

# 2. 将新公钥哈希烧录到下一个KEY槽位
espefuse.py burn_key BLOCK_KEY1 new_pubkey_digest.bin

# 3. 使用新密钥签名固件
espsecure.py sign_data --version 2 --keyfile new_signing_key.pem firmware.bin

# 4. OTA推送新固件
# 设备将使用新密钥验证签名

九、总结

ESP32的Secure Boot和Flash Encryption构成了一套从硬件到软件的完整安全体系。理解其工作原理并正确配置，是保护IoT设备免受物理攻击和固件篡改的关键。

核心要点回顾：

Secure Boot确保代码可信：通过RSA-3072/ECDSA数字签名，建立从BootROM到应用固件的信任链。
Flash Encryption确保数据机密：通过AES-256-XTS透明加密，即使物理拆下Flash也无法读取敏感数据。
eFuse是安全根基：所有密钥存储在OTP存储器中，烧录后必须立即设置读写保护。
Release Mode是最终防线：禁用UART下载和JTAG调试，将设备锁定为仅OTA更新模式。
密钥管理是最大风险：私钥的泄露意味着整个产品线的安全崩溃。离线生成、HSM存储、分级管理是最佳实践。

正如Espressif安全团队所强调的："安全不是功能，而是过程。" 从密钥生成到设备部署的每一个环节，都需要严格的安全意识和规范的操作流程。
