零基础入门计算机网络应用层实验：VLAN划分+DHCP动态组网+DNS域名解析+静态路由配置，手把手实现域名访问Web网站全过程

酉鬼女又兒2026-06-25 8:15

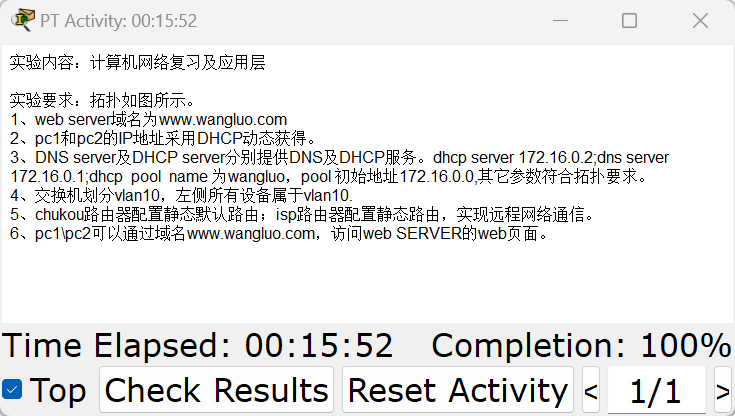

计算机网络复习及应用层

  • 实验内容：计算机网络复习及应用层

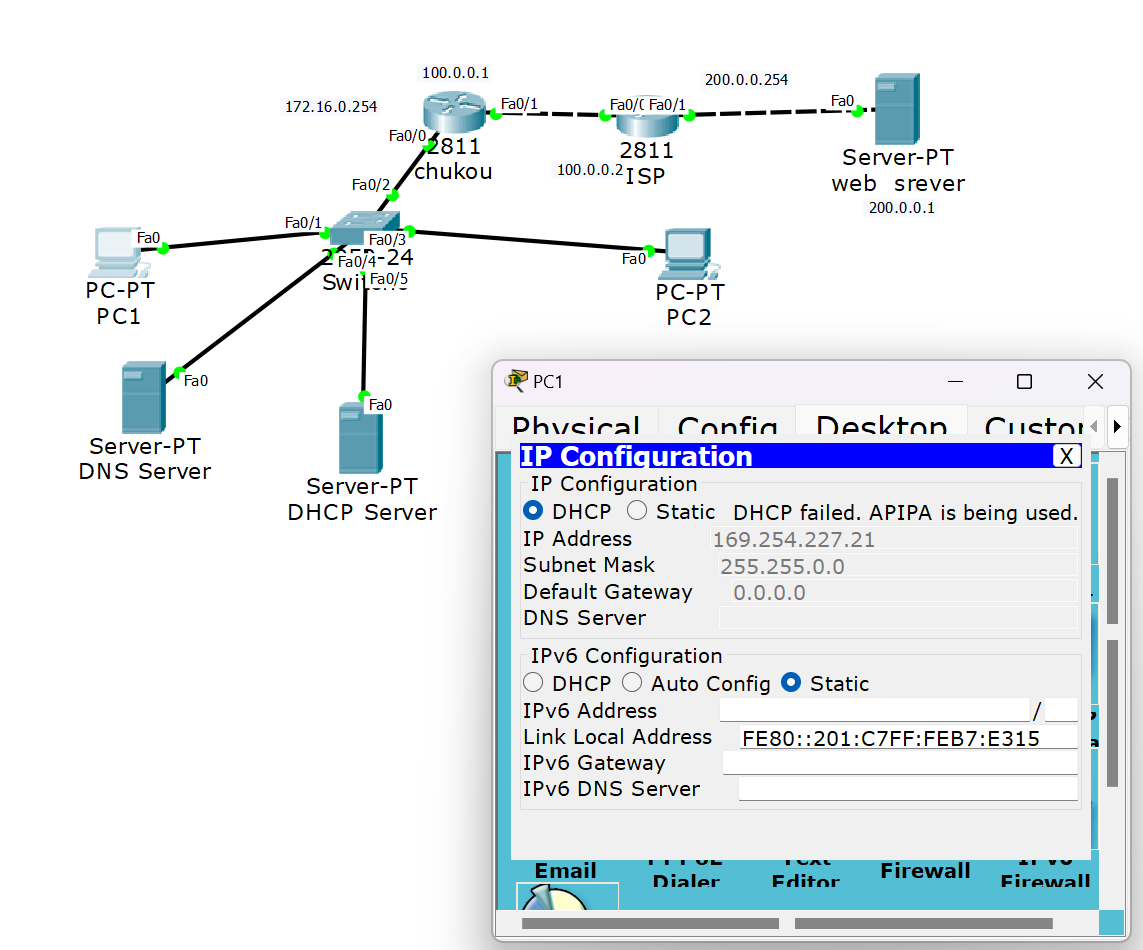

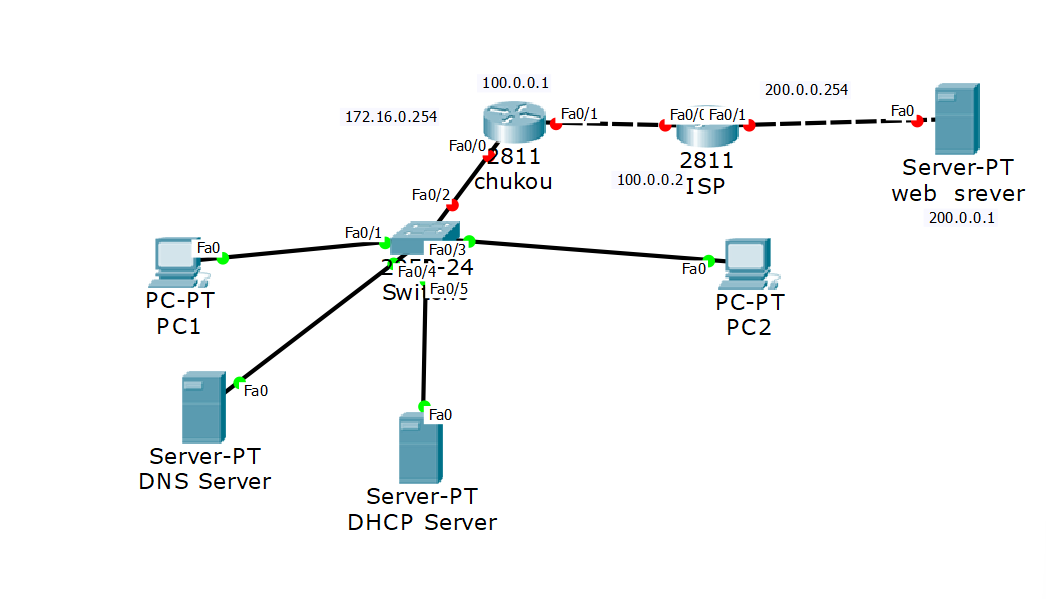

  • 实验要求：拓扑如图所示。
  • 1、web server域名为www.wangluo.com
  • 2、pc1和pc2的IP地址采用DHCP动态获得。
  • 3、DNS server及DHCP server分别提供DNS及DHCP服务。dhcp server 172.16.0.2;dns server 172.16.0.1;dhcp pool name 为wangluo，pool 初始地址172.16.0.0,其它参数符合拓扑要求。
  • 4、交换机划分vlan10，左侧所有设备属于vlan10.
  • 5、chukou路由器配置静态默认路由；isp路由器配置静态路由，实现远程网络通信。
  • 6、pc1\pc2可以通过域名www.wangluo.com，访问web SERVER的web页面。
类别 完整地址段 默认主类掩码 前缀表示
A 类私有 10.0.0.0 ~ 10.255.255.255 255.0.0.0 /8
B 类私有 172.16.0.0 ~ 172.31.255.255 255.255.0.0 /12（总段）、/16（单主网）
C 类私有 192.168.0.0 ~ 192.168.255.255 255.255.255.0 /16（总段）、/24（单主网）

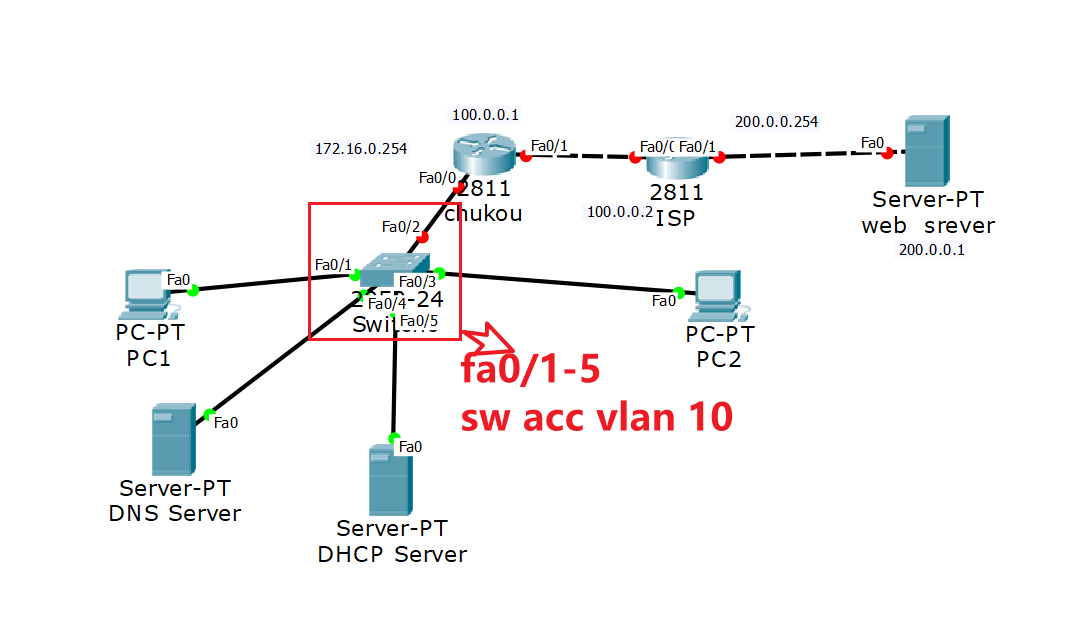

步骤 1：交换机（2950-24）VLAN 配置

目标：创建 VLAN10，将所有连接终端、服务器和路由器的内网端口全部划入 VLAN10。

双击交换机进入 CLI 命令行，依次执行以下配置命令：

复制代码
Switch> enable
Switch# configure terminal
Switch(config)# vlan 10
Switch(config-vlan)# exit

// 批量配置接入端口：Fa0/1~Fa0/5（对应PC1、路由器上联、PC2、DNS服务器、DHCP服务器）
Switch(config)# interface range fastEthernet 0/1 - 5
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 10
Switch(config-if-range)# no shutdown
Switch(config-if-range)# exit

Switch(config)# exit
Switch# write    // 保存配置

步骤 2：三台服务器基础 IP 配置

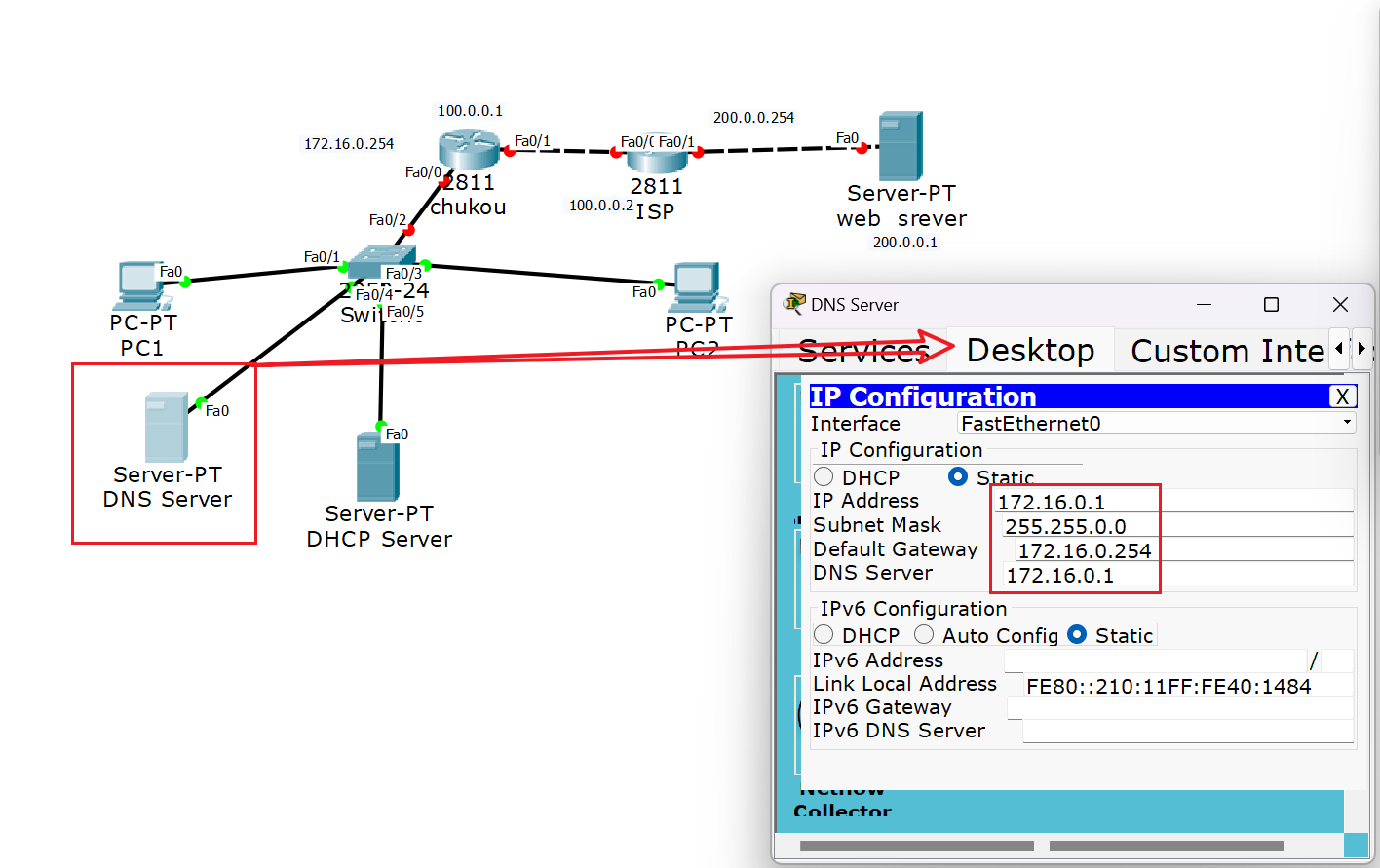

2.1 DNS Server 静态 IP 设置
  1. 双击 DNS Server，打开「Desktop」→「IP Configuration」
  2. 填写参数：
    • IP Address：172.16.0.1
    • Subnet Mask：255.255.0.0
    • Default Gateway：172.16.0.254
    • DNS Server：172.16.0.1

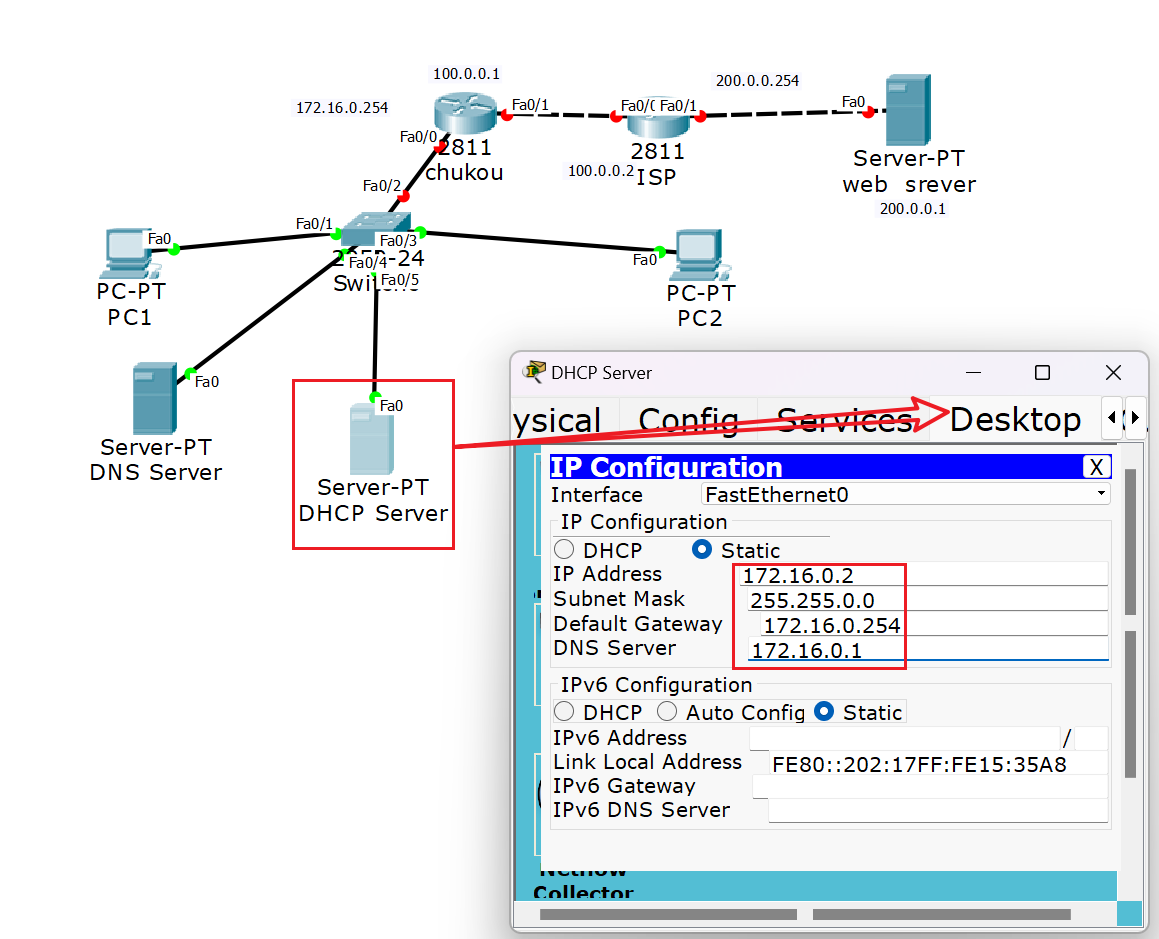

2.2 DHCP Server 静态 IP 设置
  1. 双击 DHCP Server，打开「Desktop」→「IP Configuration」
  2. 填写参数：
    • IP Address：172.16.0.2
    • Subnet Mask：255.255.0.0
    • Default Gateway：172.16.0.254
    • DNS Server：172.16.0.1

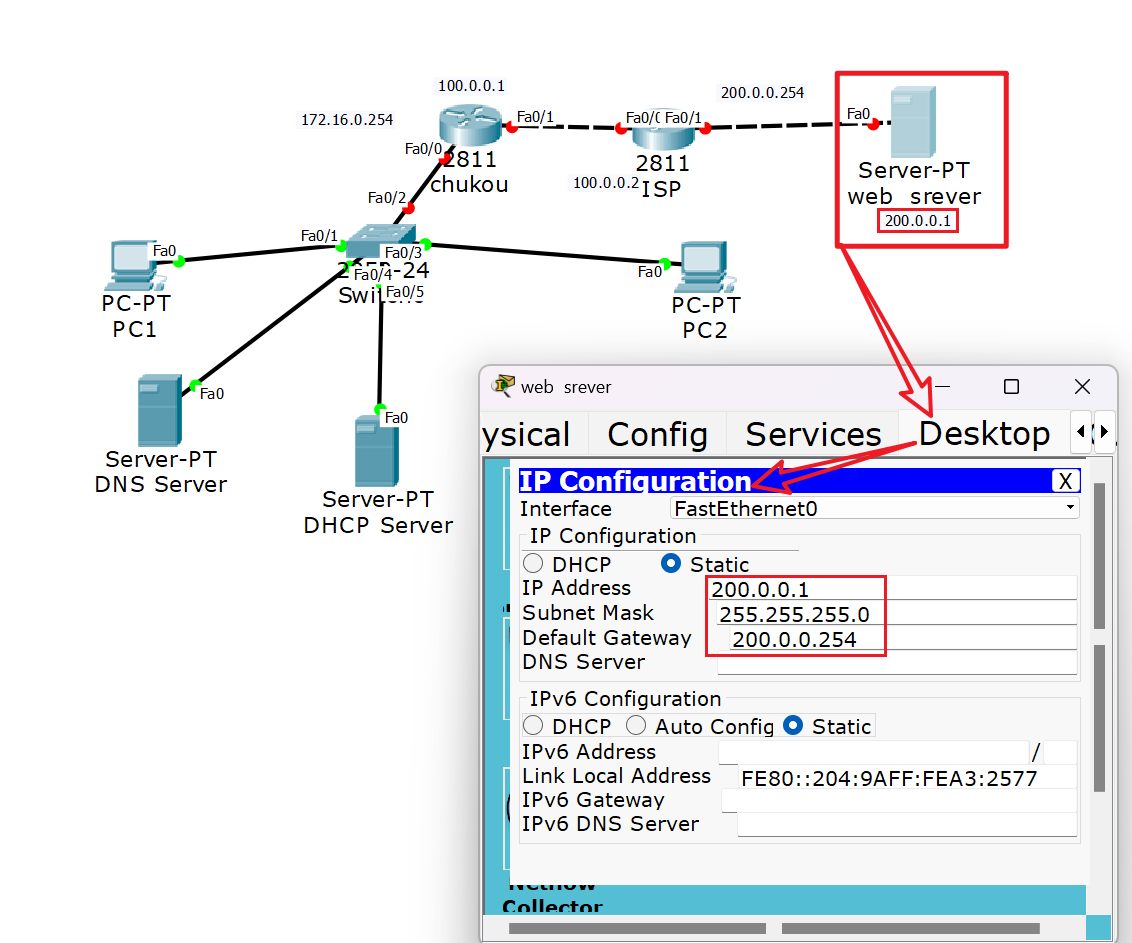

2.3 Web Server 静态 IP 设置
  1. 双击 Web Server，打开「Desktop」→「IP Configuration」
  2. 填写参数：
    • IP Address：200.0.0.1
    • Subnet Mask：255.255.255.0
    • Default Gateway：200.0.0.254

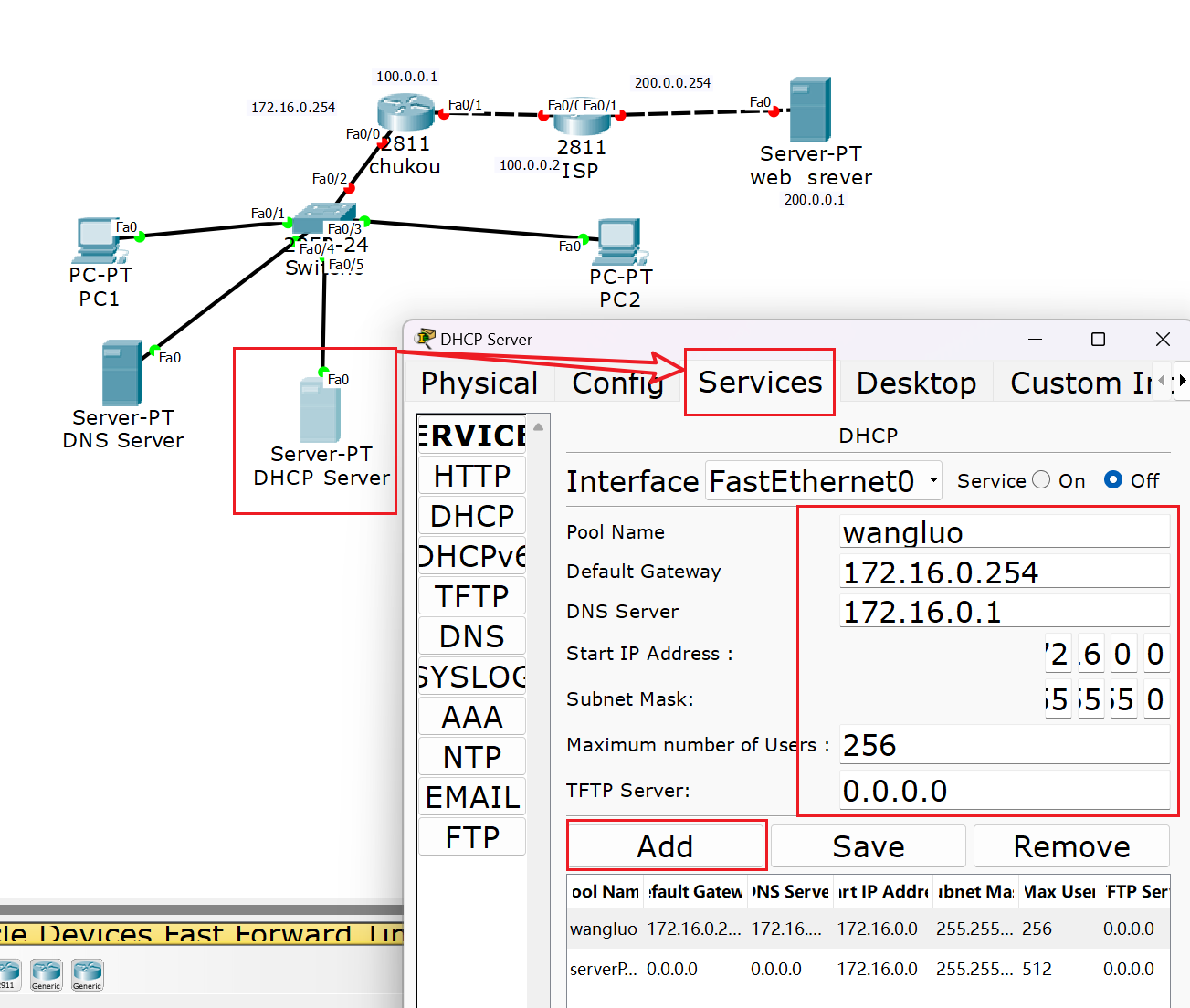

步骤 3：DHCP 服务配置（DHCP Server 端）

目标：创建名为wangluo的地址池，为 PC1、PC2 动态分配 172.16.0.0 网段 IP。

  1. 双击 DHCP Server，切换到「Services」→「DHCP」选项卡
  2. 按要求填写地址池参数：
    • Service：选择 On 开启服务
    • Pool Name：填写 wangluo
    • Default Gateway：172.16.0.254
    • DNS Server：172.16.0.1
    • Start IP Address：172.16.0.0
    • Subnet Mask：255.255.0.0
  3. 点击「Add」保存该地址池配置

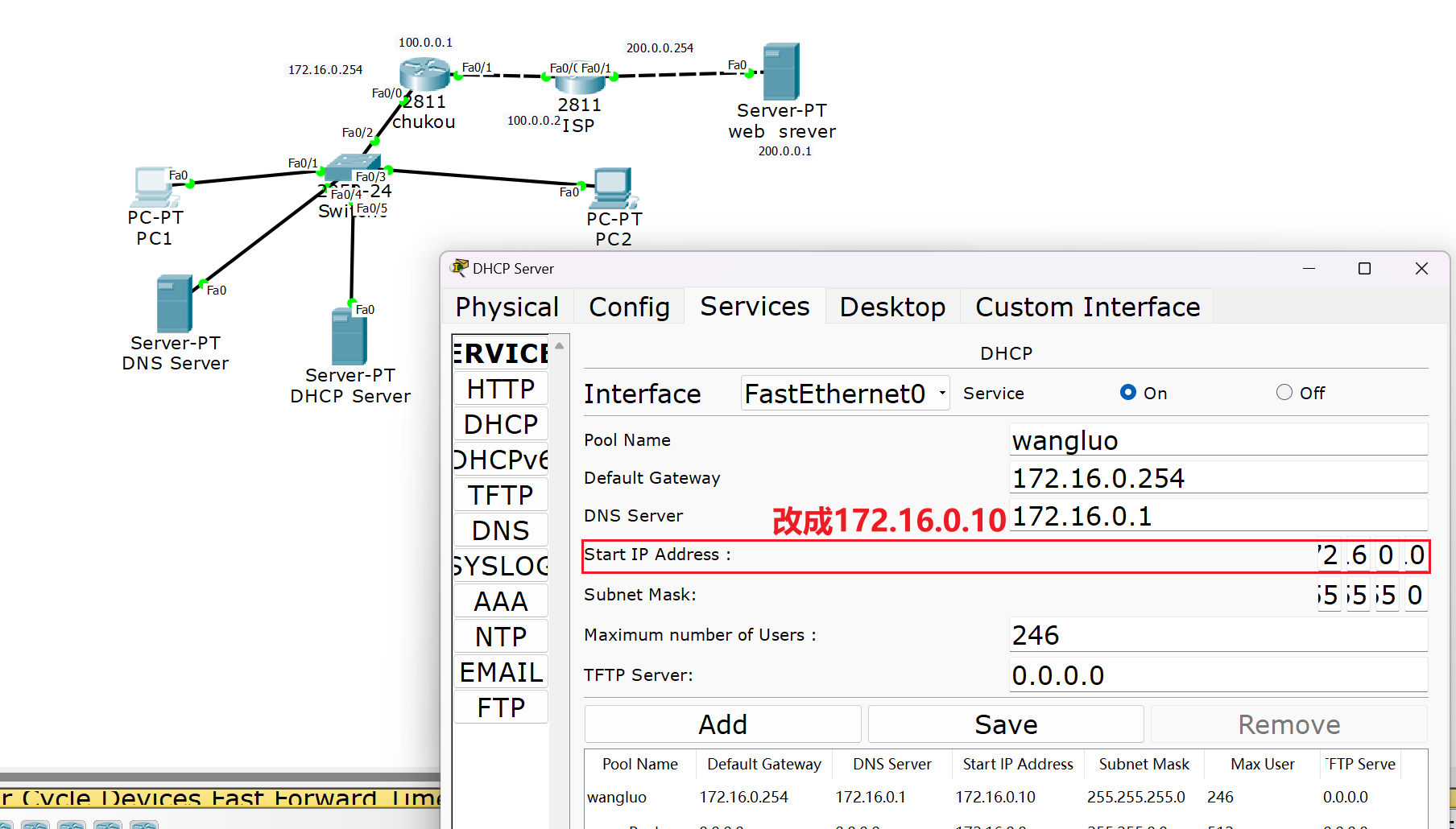

如果上面配置失败显示👇

修改Start IP Address：建议改成172.16.0.10

双击 DHCP Server，进入Services → DHCP页面，核对以下参数：

  1. 顶部Service必须选择On
  2. 地址池参数：
    • Pool Name：wangluo
    • Default Gateway：172.16.0.254
    • DNS Server：172.16.0.1
    • Start IP Address：建议改成172.16.0.10 一个常见坑：起始地址172.16.0.0是网段网络地址，部分版本 Packet Tracer 会识别为非法地址，导致地址池失效。同时要避开已经静态占用的172.16.0.1、172.16.0.2、172.16.0.254。
    • Subnet Mask：255.255.255.0
  3. 配置完点击Add保存，确认地址池出现在下方列表里。

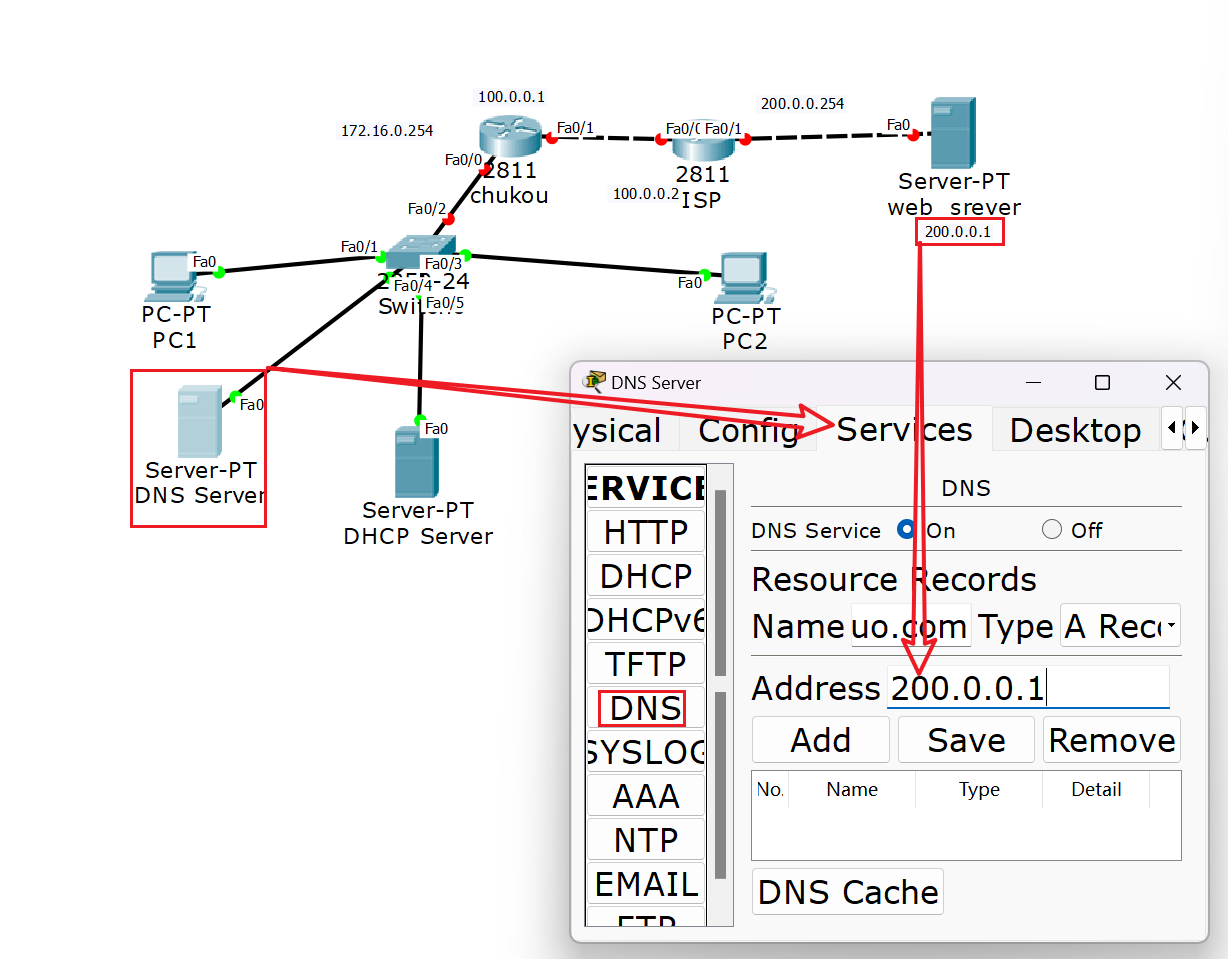

步骤 4：DNS 服务配置（DNS Server 端）

目标：建立域名www.wangluo.com与 Web Server IP 的解析映射。

  1. 双击 DNS Server，切换到「Services」→「DNS」选项卡
  2. 配置解析记录：
    • Service：选择 On 开启服务
    • Name：输入 www.wangluo.com
    • Type：保持默认 A Record
    • Address：输入 200.0.0.1
  3. 点击「Add」添加该条解析记录

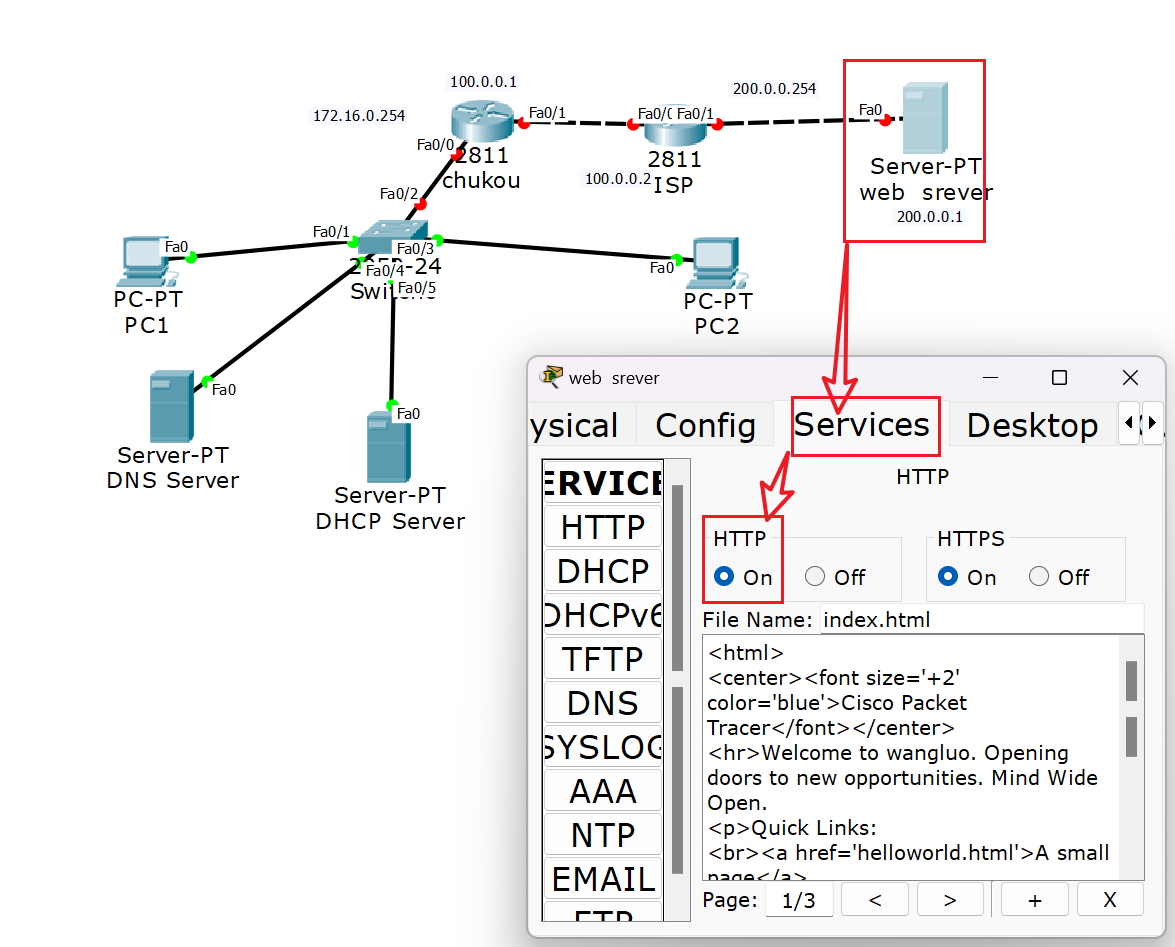

步骤 5：Web 服务确认（Web Server 端）

双击 Web Server，切换到「Services」→「HTTP」选项卡，确认 HTTP 服务状态为On（Packet Tracer 默认已开启，无需额外修改页面内容）。

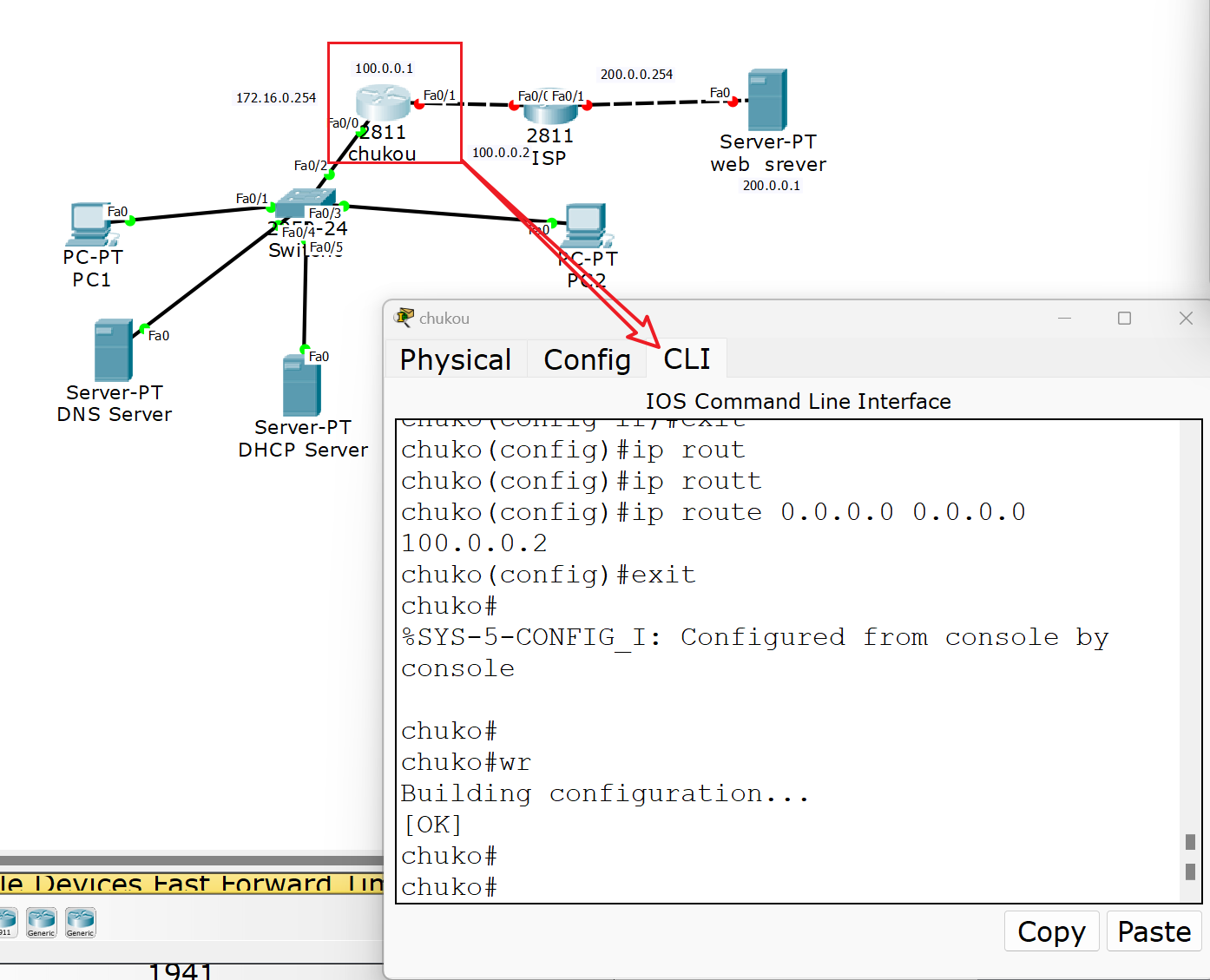

步骤 6：chukou 出口路由器配置

目标：配置接口 IP，添加静态默认路由，实现内网访问公网。

双击 chukou 路由器进入 CLI，执行以下命令：

复制代码
Router> enable
Router# configure terminal
Router(config)# hostname chukou

// 配置内网接口（连接交换机）
chukou(config)# interface fastEthernet 0/0
chukou(config-if)# ip address 172.16.0.254 255.255.0.0
chukou(config-if)# no shutdown
chukou(config-if)# exit

// 配置外网接口（连接ISP路由器）
chukou(config)# interface fastEthernet 0/1
chukou(config-if)# ip address 100.0.0.1 255.0.0.0
chukou(config-if)# no shutdown
chukou(config-if)# exit

// 配置静态默认路由：所有未知流量转发给ISP
chukou(config)# ip route 0.0.0.0 0.0.0.0 100.0.0.2

chukou(config)# exit
chukou# write    // 保存配置

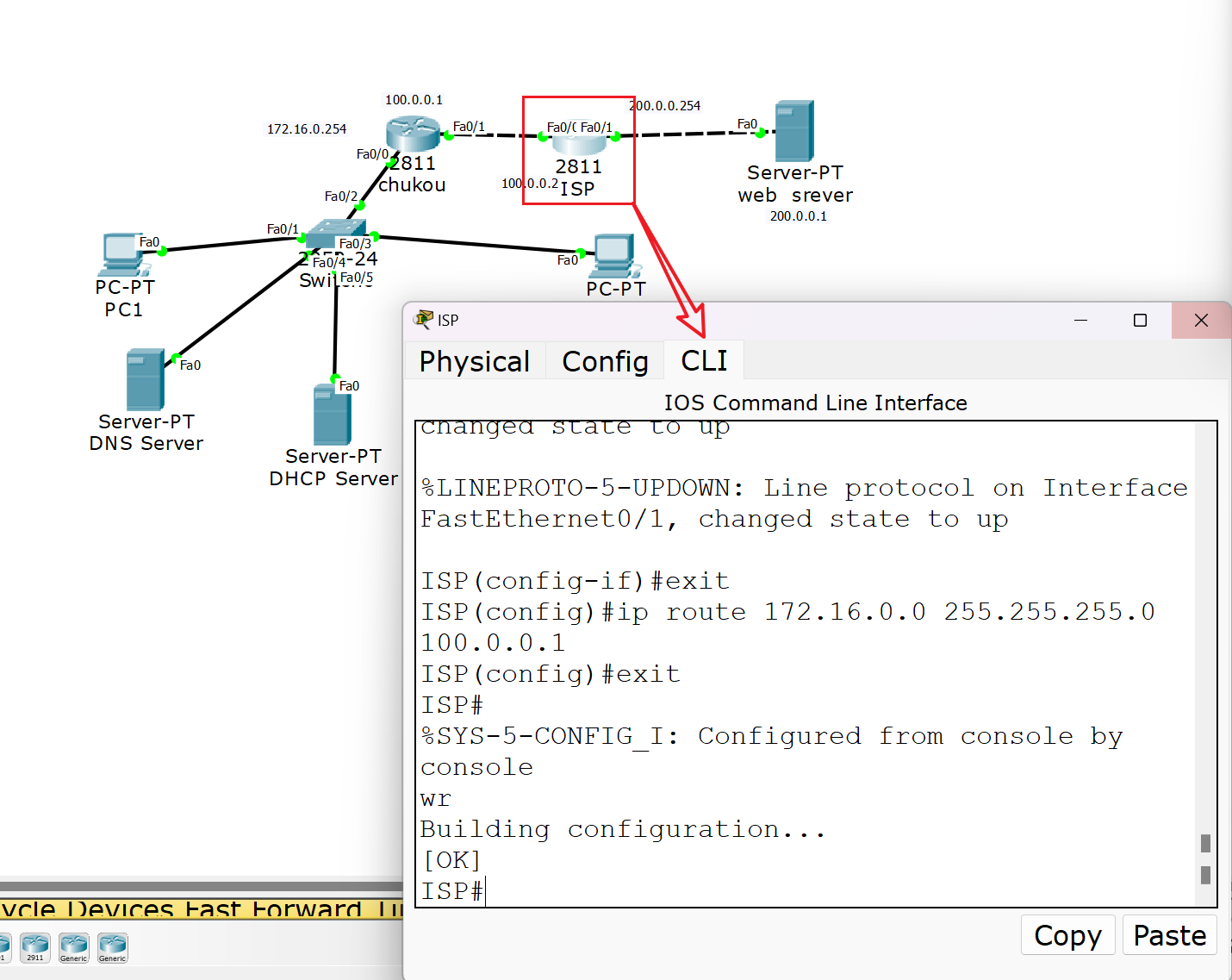

步骤 7：ISP 路由器配置

目标：配置接口 IP，添加到内网的静态回程路由，实现双向通信。

双击 ISP 路由器进入 CLI，执行以下命令：

复制代码
Router> enable
Router# configure terminal
Router(config)# hostname ISP

// 配置连接chukou的接口
ISP(config)# interface fastEthernet 0/0
ISP(config-if)# ip address 100.0.0.2 255.0.0.0
ISP(config-if)# no shutdown
ISP(config-if)# exit

// 配置连接Web Server的接口
ISP(config)# interface fastEthernet 0/1
ISP(config-if)# ip address 200.0.0.254 255.255.255.0
ISP(config-if)# no shutdown
ISP(config-if)# exit

// 配置静态路由：到内网172.16.0.0网段的流量转发给chukou
ISP(config)# ip route 172.16.0.0 255.255.0.0 100.0.0.1

ISP(config)# exit
ISP# write    // 保存配置

步骤 8：PC 端配置与最终验证

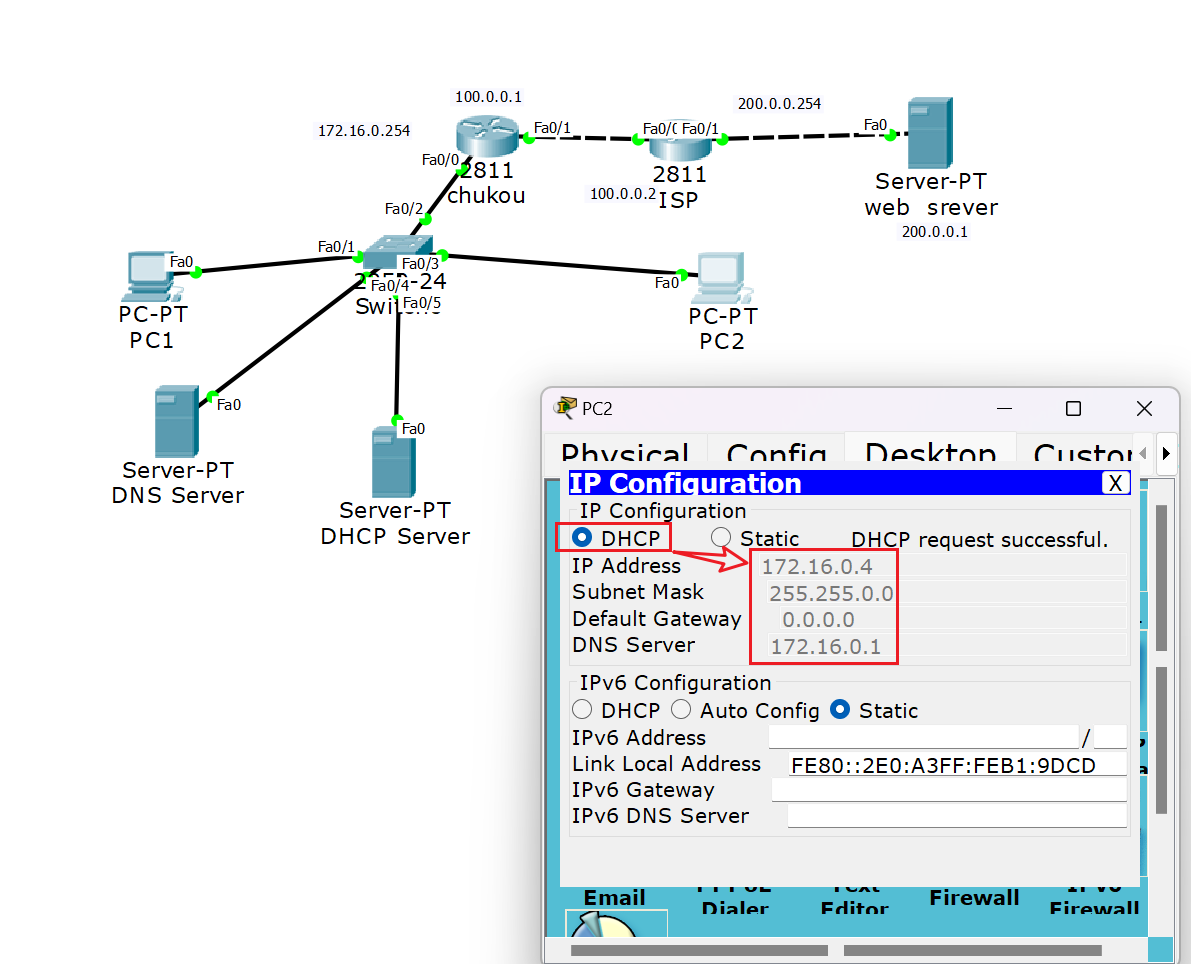

8.1 开启 DHCP 自动获取
  1. 双击 PC1，打开「Desktop」→「IP Configuration」，选择DHCP。
  2. 等待 2-3 秒，确认 PC 获取到 172.16.0.x 网段的 IP、网关和 DNS 地址。
  3. PC2 执行完全相同的操作。

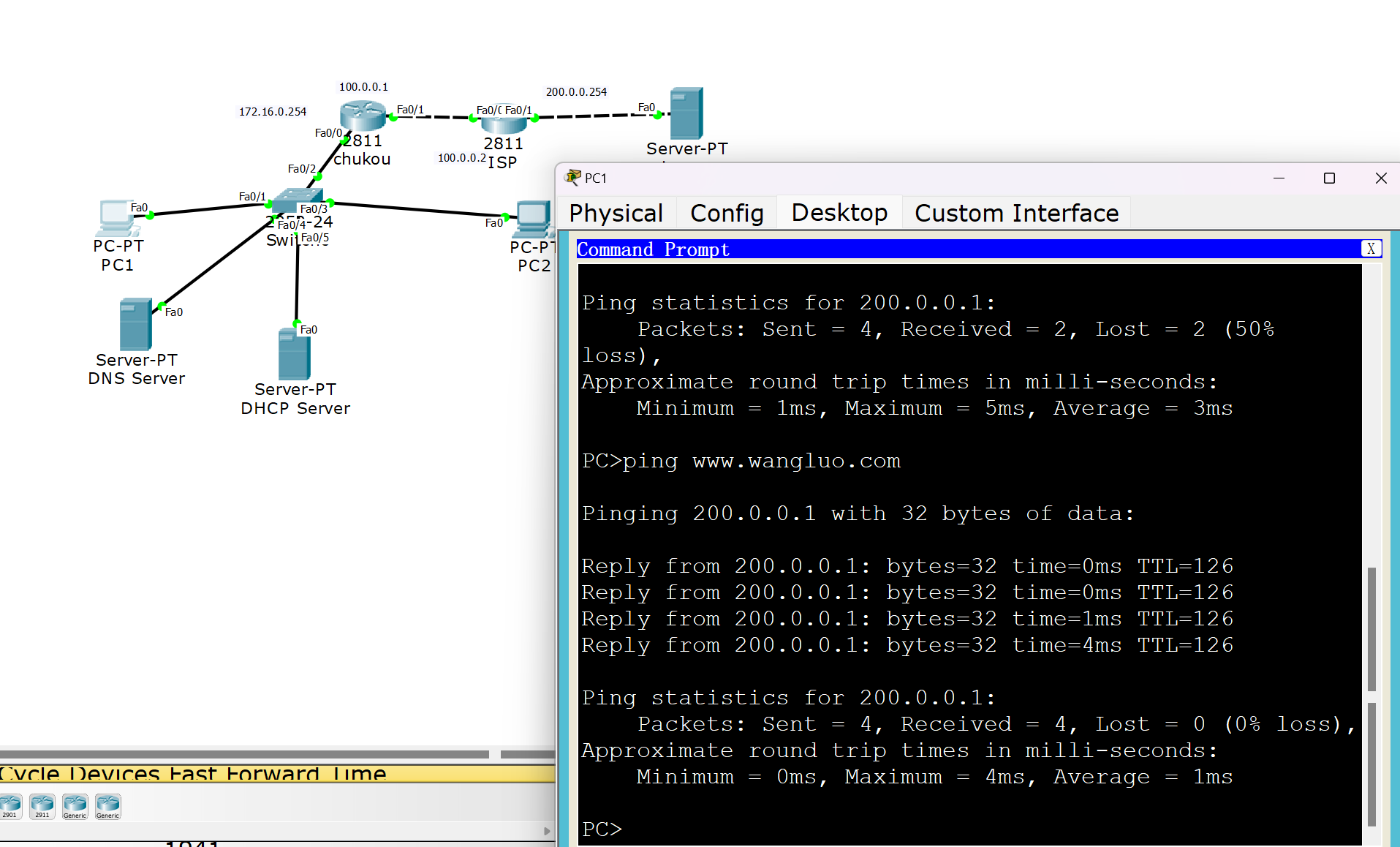

8.2 连通性与功能验证

在 PC1 的「Desktop」→「Command Prompt」中依次测试：

  1. ping 172.16.0.254：验证内网网关连通
  2. ping 200.0.0.1：验证跨网段路由连通
  3. ping www.wangluo.com：验证 DNS 域名解析正常

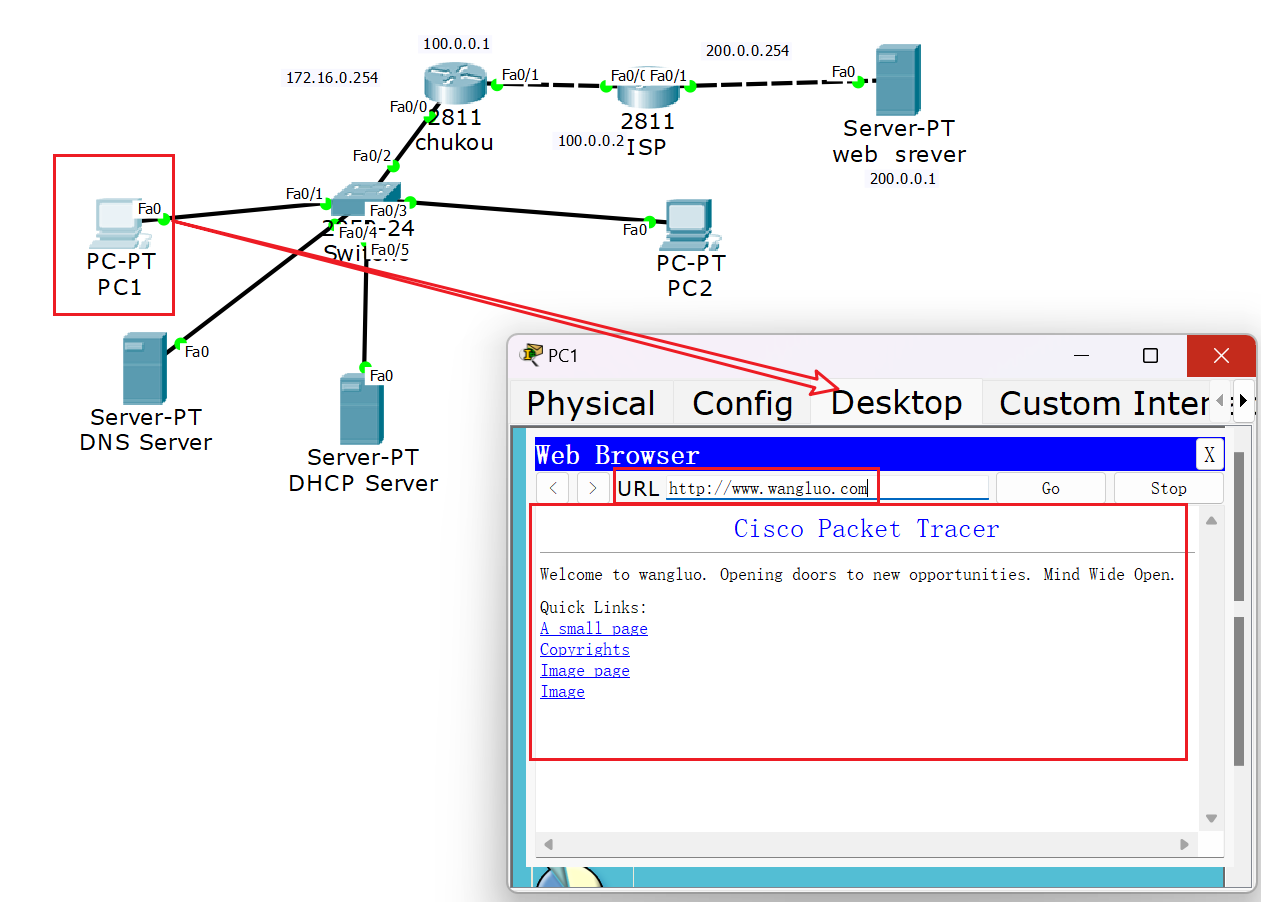

8.3 Web 页面访问验证

打开 PC1 的「Desktop」→「Web Browser」，在地址栏输入www.wangluo.com并回车。若成功加载 Web Server 的默认页面，说明所有实验要求均已完成。

实验整体配置思路总结

本实验围绕「二层网络互通 → 三层路由可达 → 应用层服务生效 → 端到端业务验证」的网络分层逻辑展开，从底层链路到上层应用逐步搭建，最终实现内网 PC 通过域名访问公网 Web 服务器的完整业务流程。核心分为 5 个设计模块：

一、二层网络规划：统一内网广播域（VLAN 配置）

核心目标：将内网所有终端、服务器、出口路由器内网接口划入同一个二层广播域，保障内网设备二层直接互通。

  1. 按照实验要求创建 VLAN10，把交换机所有接入终端的端口（Fa0/1~Fa0/5）统一设置为 access 模式并划入 VLAN10。
  2. 设计逻辑：内网所有设备同属 172.16.0.0/16 网段，无需跨 VLAN 三层转发，用单个 VLAN 简化二层架构，同时满足实验的 VLAN 划分要求。
二、基础网络配置：固定服务端地址，明确网关边界

核心目标：为所有服务器配置静态 IP 与网关，明确各网段的三层边界，为路由和服务提供稳定的网络基础。

  1. 内网服务器（DNS、DHCP） ：归属 172.16.0.0/16 内网网段，网关统一指向出口路由器 chukou 的内网接口 172.16.0.254；DNS 服务器地址指向自身，保障内网域名解析的稳定性。
  2. 公网服务器（Web） ：归属 ISP 侧的 200.0.0.0/24 公网网段，网关指向 ISP 路由器的对应接口 200.0.0.254。
  3. 设计逻辑：服务器是服务提供方，必须使用固定静态 IP，不能动态分配，否则客户端无法稳定定位服务。
三、应用层服务配置：实现地址自动化与域名解析

这是本实验「应用层」主题的核心，对应 DHCP、DNS、Web 三大应用层协议 / 服务：

  1. DHCP 服务
    • 作用：为内网 PC 动态分配 IP 地址、子网掩码、网关、DNS 地址，实现终端即插即用，无需手动配置网络参数。
    • 配置要点：地址池命名为 wangluo，网段匹配内网 172.16.0.0；起始地址避开已被服务器占用的 172.16.0.1、172.16.0.2，避免 IP 冲突；网关和 DNS 参数与网络规划保持一致。
  2. DNS 服务
    • 作用：建立域名与 IP 的映射，实现「域名 → IP 地址」的解析，让用户无需记忆复杂的 IP 地址，通过域名即可访问服务。
    • 配置要点：添加 A 记录，将 www.wangluo.com 指向 Web 服务器的公网 IP 200.0.0.1，与实验要求完全对应。
  3. Web 服务
    • 作用：提供 HTTP 应用层服务，是最终的业务访问目标；仅需确认服务开启，保障端口正常监听即可。
四、三层路由配置：实现跨网段双向通信

核心目标：通过静态路由打通内网、出口互联段、公网服务区三个网段，保障数据包双向可达。

  1. 出口路由器（chukou）
    • 内网接口配置内网网关 IP，作为内网所有设备的出口；外网接口配置与 ISP 互联的公网 IP。
    • 配置默认静态路由（0.0.0.0/0）：内网访问外网的目的地众多，用默认路由将所有未知目的地的流量统一转发给 ISP，配置简洁且符合出口路由器的场景定位。
  2. ISP 路由器
    • 两个接口分别配置与 chukou 的互联地址、Web 网段的网关地址。
    • 配置回程静态路由：指明去往内网 172.16.0.0/16 的流量，下一跳为 chukou 路由器。
  3. 设计逻辑：网络通信是双向的，必须同时保证「去包有路、回包有归」。仅配置出口默认路由会导致 Web 服务器的回包无法找到内网，回程路由是跨网通信的必要条件。
五、端到端验证：分层排查，确认全链路生效

按照「从底层到上层、从内网到外网」的分层思路验证，便于定位故障：

  1. 第一层：PC 通过 DHCP 获取 IP，验证内网 DHCP 服务与二层连通性；
  2. 第二层：ping 内网网关，验证终端到路由器的三层连通；
  3. 第三层：ping Web 服务器 IP，验证跨网段路由全链路连通；
  4. 第四层：ping 域名，验证 DNS 解析服务正常；
  5. 第五层：浏览器通过域名访问 Web 页面，验证应用层业务全流程闭环。

完整业务数据流逻辑

PC 发起访问 → DHCP 已分配好 IP/DNS/ 网关 → 向 DNS 服务器请求解析 www.wangluo.com → DNS 返回 Web 服务器 IP → PC 将数据包发给网关 chukou → chukou 通过默认路由转发给 ISP → ISP 转发给 Web 服务器 → 回包沿 ISP 静态路由 → chukou → 内网交换机 → 回到 PC，完成一次完整的应用层访问。
