工业IoT数据采集平台
前言
当前制造业数字化转型进入深水区，车间数控机床、PLC、工业机器人、智能仪表品牌繁杂、协议不统一，设备数据孤岛严重，人工抄数效率低、数据滞后、异常无法实时感知；同时企业存在多系统对接难、数据治理成本高、国产适配不足、海量时序数据存储查询缓慢等痛点。
本工业 IoT 数据采集平台面向离散制造、流程工业、装备制造等行业，打造软硬一体、多协议兼容、国产化适配、云边协同的全域工业数据采集底座，打通底层设备到上层业务系统全链路数据通道，实现设备统一接入、实时监控、数据治理、时序存储、多系统分发，为 MES、ERP、数字孪生、能耗管理、设备预测性维护提供标准化高质量工业数据，助力企业低成本完成车间数字化改造。
一、产品概述
1.1 产品定位
平台是面向工业现场的全域物联网数据采集与管理中台，向下兼容市面 90% 以上数控、PLC、机器人、仪器仪表设备，支持软采直连与硬件网关两种采集模式；中间提供物模型、设备、点位、协议、数据治理一体化管理能力；向上支持多协议数据推送，打通企业各类业务系统；配套实时监控、历史时序数据查询、网关远程运维能力，构建端 - 边 - 云一体化工业数据底座。
1.2 设计核心原则
1.国产化兼容：同时支持 Windows Server 与麒麟 V10、CentOS 国产服务器系统，满足政企信创部署要求；
2.全协议兼容：模块化采集引擎，覆盖主流数控、PLC、机器人、标准工业总线协议，特殊协议可定制开发；
3.轻量化易部署：标准 B/S 架构，无需客户端，浏览器直接访问，网关支持远程配置、OTA 升级；
4.灵活数据治理：点位内置边缘计算、数据聚合拆分、自定义脚本，一站式完成原始数据标准化；
5.高可靠时序存储：集成国产 TDengine 时序数据库，海量设备毫秒级存储、秒级历史查询；
6.开放多源分发：一份采集数据多系统并行推送，支持 HTTP/MQTT/OPCUA 三类主流对接方式；
7.全链路可视化运维：网关、设备、点位三级状态监控，全链路日志、故障诊断快速定位问题。
1.3 系统运行环境
平台采用标准 B/S 架构，服务端兼容多套操作系统，满足传统机房与信创机房部署需求：
1.Windows 服务器：Windows Server 2012/2016/2019；
2.国产化服务器：麒麟 V10、CentOS；
3.访问端：主流 Chrome、Edge 浏览器，无额外客户端安装。

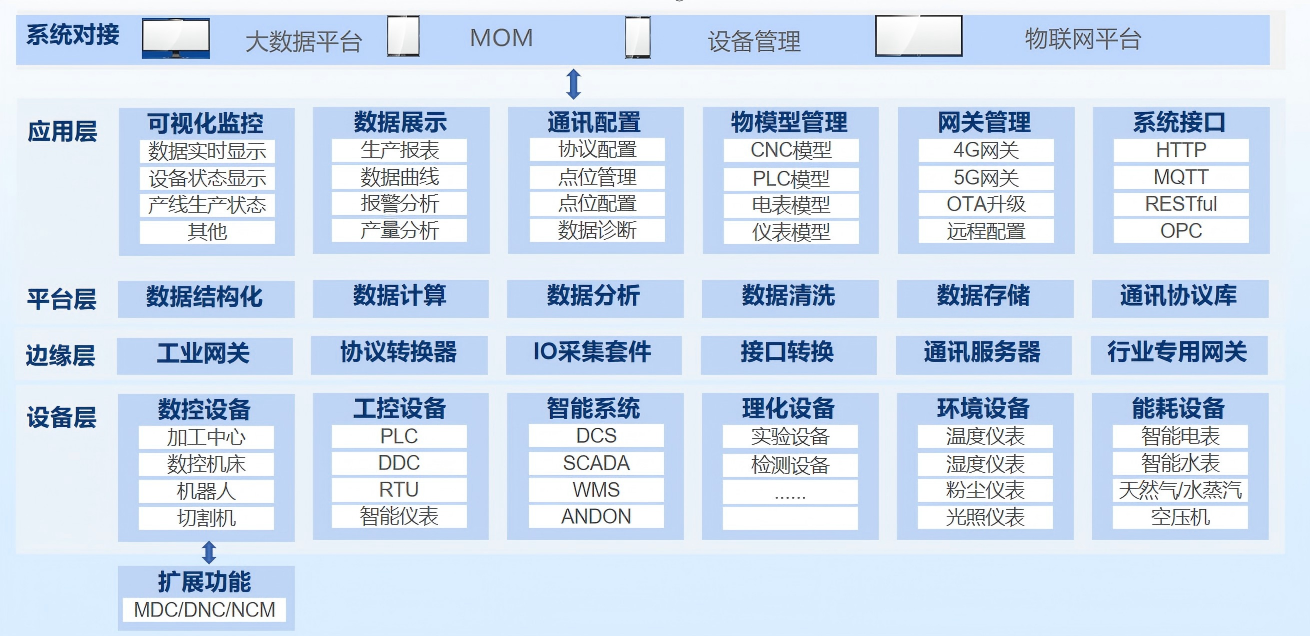

二、平台整体架构
平台采用三层分层架构，实现设备接入、平台管理、业务输出解耦：
1.边缘采集层：分为软采集（平台直连设备）、硬采集（工业网关）两类，完成协议解析、本地边缘计算、数据缓存；
2.平台核心层：系统账号、首页总览、监控面板、物模型、设备管理、协议引擎、网关管理、平台对接、时序数据库九大核心模块，承载设备全生命周期管理、数据治理、存储转发。
3.业务应用层：通过标准化接口将清洗后工业数据推送至 MES、ERP、数字孪生、能耗平台、大数据平台等上层业务系统，支撑生产、运维、质量、能耗各类数字化应用。
三、平台核心功能模块详解
3.1 系统登录模块
平台采用独立账密认证体系，基于 B/S 浏览器登录，实现独立账号权限隔离，保障设备与数据操作安全。
3.2 首页总览模块
全局数据驾驶舱，一站式展示全厂设备接入总览，让用户快速掌握车间整体联网状态。
1.网关全局统计：对网关总数量、在线网关、离线网关进行数据可视化展示；
2.设备分组统计：统计每个网关关联采集设备总数，区分设备在线/离线数量；
3.全局状态预警：将离线网关、离线设备、异常点位统一汇总，以便快速定位故障片区。
3.3 监控面板模块

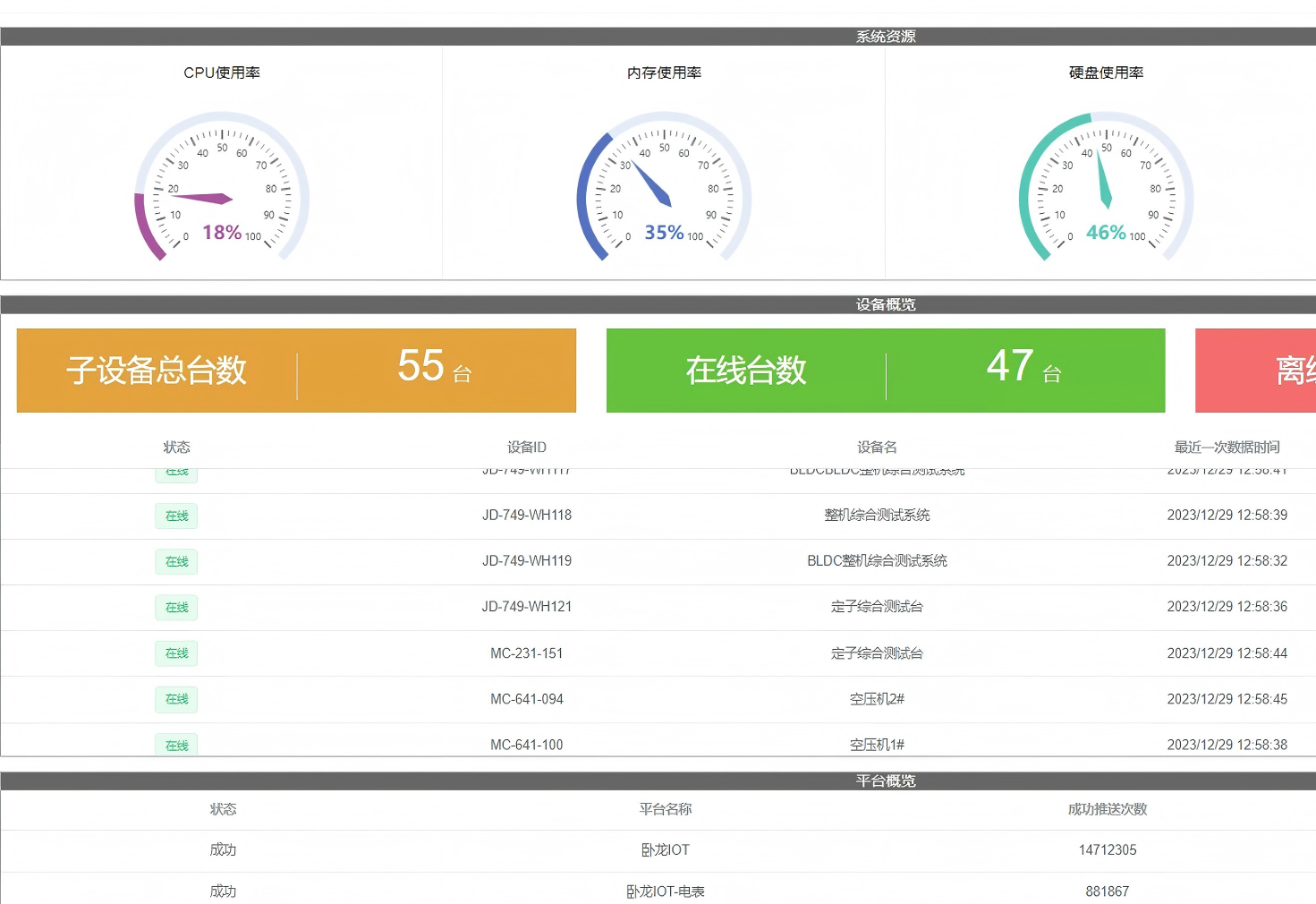

实时可视化监控中心，实时呈现网关、设备、点位全维度运行状态：
1.网关资源监控：通过图表可视化展示各网关 CPU、内存、硬盘、网络实时使用率，以预判网关负载瓶颈；
2.设备在线明细：列表展示每台设备实时在线状态，记录每条点位最新采集时间，以便识别断采设备；
3.系统对接概览：统一展示所有上层业务平台对接状态、数据推送频次、推送成功率。
4.实时异常弹窗：网关离线、设备断连、点位采集失败情况进行实时提示，以缩短故障排查时间。
3.4 物模型管理模块
标准化工业设备数字模板，可大幅降低设备重复配置工作量，实现设备标准化接入。
1.独立物模型管理菜单，支持模型新增、编辑、删除、批量导入操作；
2.物模型内置设备标准点位、通讯参数、数据转换规则，以标准化统一设备数据格式；
3.模型复用能力：创建完成的物模型可一键绑定至新增采集设备，避免无需重复录入点位与参数；
4.模型版本管理，支持批量更新已绑定设备的点位逻辑配置，以
3.5 设备管理模块（平台核心）
设备采用树形分组式进行全生命周期管理，覆盖设备接入、点位配置、数据治理、故障诊断全流程。
1.树形分组管理：按车间、产线、机组分层归类设备，支持多级自定义分组，便于大型工厂进行规模化管理。
2.设备快速接入：新增设备时配置独立 IP、端口、通讯协议，绑定对应物模型；
3.点位批量导入：设备点表支持 Excel 一键导入，或直接复用物模型模板，减少人工录入；
4.点位精细化管理：单点位支持新增、修改、删除，灵活适配设备改造新增参数场景；
5.内置边缘数据治理：每个点位独立配置逻辑转换、数据聚合、拆分、汇集、边缘计算规则，无需第三方工具完成数据清洗；
6.自定义数据输出：通过简易脚本自定义采集数据存储格式、对外推送格式，适配不同业务系统数据要求；
7.点位诊断工具：一键查看点位原始采集数据、逻辑转换后标准数据，快速诊断采集失败、数值异常等问题。
3.6 采集协议（软采）模块
内置模块化协议解析引擎，平台服务端直连设备，无需额外网关即可完成数据采集，覆盖市场绝大多数工业设备：
1.数控系统协议：支持发那科 FANUC、三菱、西门子、海德汉、华中数控、广数、凯恩帝等 90% 主流机床系统；
2.标准通用工业协议：Modbus、OPC UA、OPC DA；
3.PLC 品牌协议：西门子、三菱、欧姆龙、施耐德全系列 PLC 协议，各类传感器、智能仪器仪表协议；

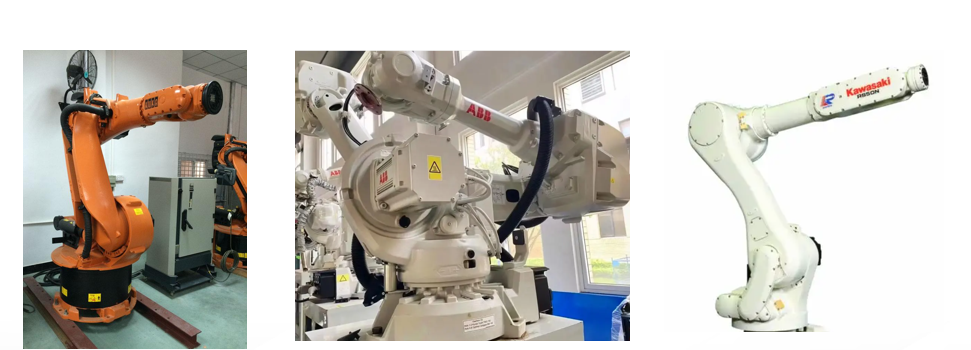

4.工业机器人协议：FANUC、KUKA、ABB、川崎 Kawasaki 机器人专属采集协议；
5.协议扩展能力：模块化插件设计，针对小众非标设备可快速定制开发专属协议，无缝集成至平台。

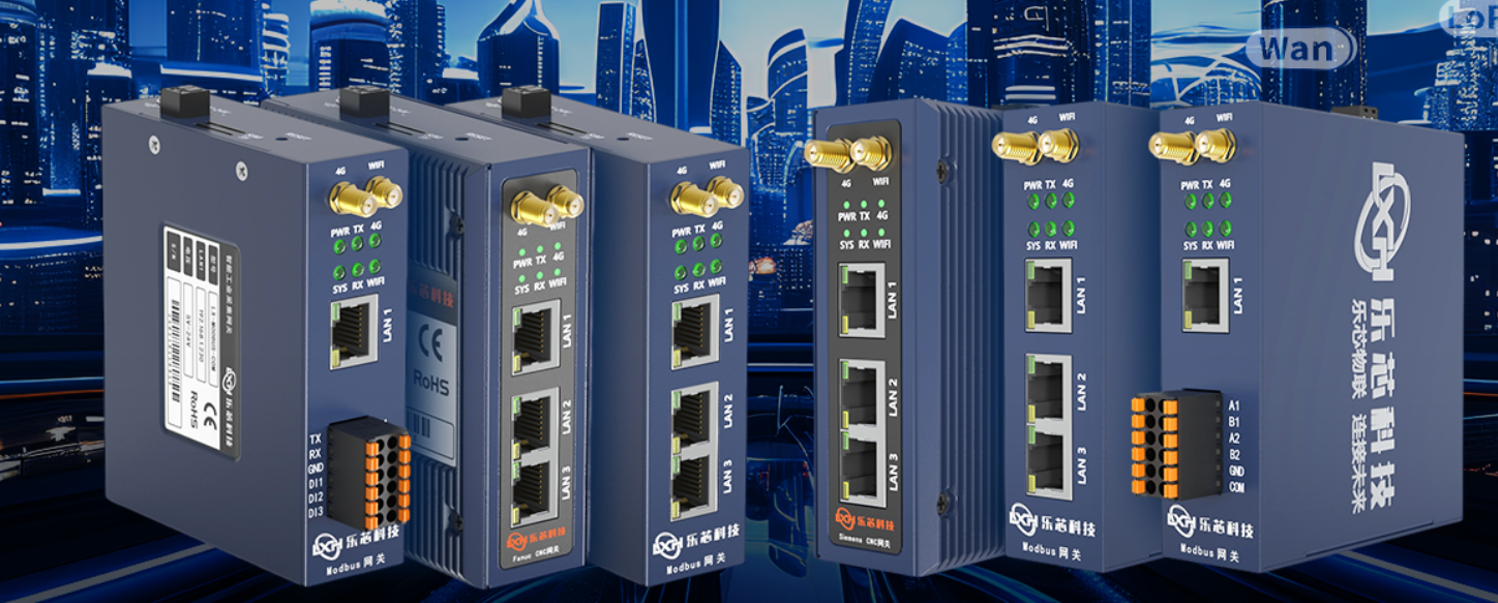

3.7 网关管理（硬采）模块
适配无内网布线、远距离车间、老旧设备改造场景的工业网关全生命周期管理：
1.网关新增配置：可视化菜单添加网关，配置网络、采集周期、上报参数；
2.网关列表运维：统一管理所有网关，自定义网关名称、远程下发配置、OTA 远程升级固件、远程在线维护；
3.网关状态总览：统计网关总数、在线数量、离线数量，直观掌握边缘节点联网情况；
4.点位故障统计：展示单网关下采集点位总数、异常错误点位数量，精准定位网关采集故障；
5.全量网关日志：完整记录网关上下线时间、平台连接心跳、通信异常记录，支持日志检索追溯。

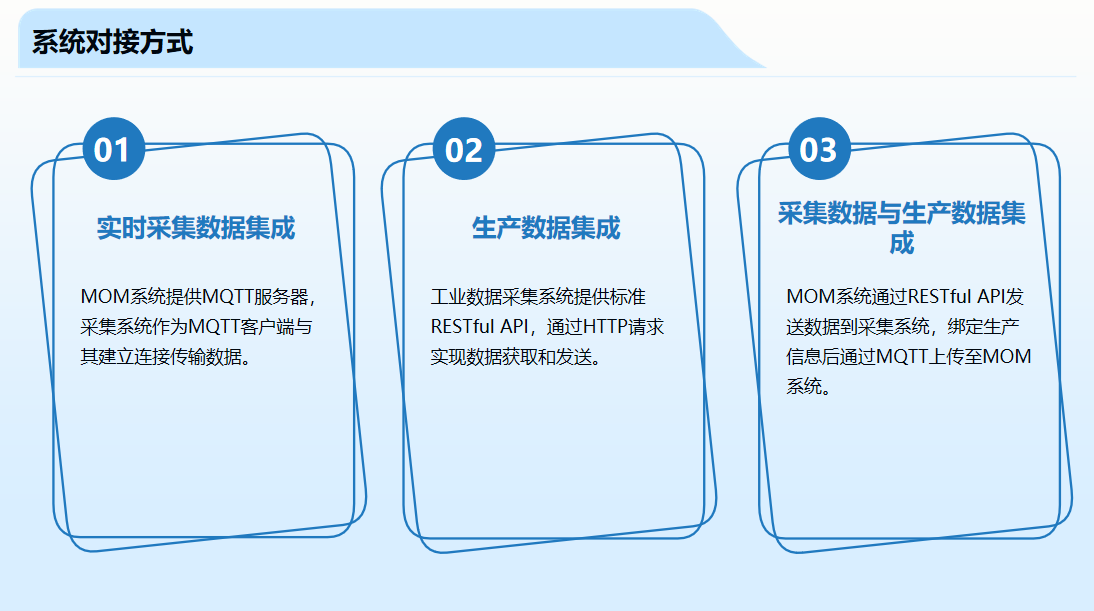

3.8 平台对接模块（北向数据分发）
打通平台与甲方上层业务系统的数据通道，支持多系统并行数据推送，消除企业数据孤岛：
1.自定义对接类型：按需新增 MES、能耗平台、数字孪生、大数据平台等各类上层业务系统；
2.多传输协议支撑：对接通道支持 HTTP、MQTT、OPC UA 三种工业通用传输方式；
3.多通道并行运行：单套采集数据可同时启用多种传输协议，互不干扰；
4.数据多推 / 双推能力：一份原始采集数据独立分发至多个业务系统，各系统接收数据互不影响，满足多部门数据共享需求。
3.9 历史数据模块
基于国产时序数据库构建长期工业数据存储查询体系，满足生产追溯、设备分析需求：
1.底层集成国产 TDengine 时序数据库，针对高频工业点位数据优化，高压缩存储、低资源占用；
2.可视化历史点位查询界面，支持按设备、点位、时间段筛选，快速导出历史运行数据；
3.数据长期归档，支持按年 / 月自动分区存储，保障数年生产数据可追溯。
四、平台核心技术优势
1.国产化全适配，满足信创要求。同时兼容 Windows 商用服务器与麒麟 V10、CentOS 国产操作系统，底层数据库采用国产 TDengine，软硬件均支持信创项目落地，适配政府、国企、军工制造行业合规需求。
2.软硬双采集模式，覆盖全场景改造。软采直连内网设备，低成本完成新机床联网；硬采 有线、4G、5G、WIFI网关适配老旧车间、跨厂区无布线场景，一套平台统一管理两种采集方式，兼顾新建产线与老旧产线数字化改造。
3.超全工业协议覆盖，大幅降低改造成本。内置主流数控、PLC、机器人、仪表协议，90% 市面设备开箱即用，无需额外硬件适配器；小众非标设备支持模块化协议定制，快速适配特种装备。
4.内置一站式数据治理，产出标准化工业数据。无需额外数据中台，平台点位自带边缘计算、数据清洗、格式转换能力，支持脚本自定义输出，直接产出可对接业务系统的标准数据，减少二次开发成本。
5.远程网关运维，降低现场运维成本
网关支持远程配置、固件升级、在线排查，无需运维人员奔赴车间现场；网关全链路日志留存，离线、断采问题线上快速定位，运维效率提升 60% 以上。
6.多系统并行数据分发，打破数据孤岛。一份采集数据同时推送 MES、能耗、数字孪生等多套系统，支持 HTTP/MQTT/OPCUA 自由组合对接，适配企业多业务系统并存现状。
7.高性能国产时序数据库，海量数据秒查
TDengine 针对工业高频点位优化，百万级点位实时写入无延迟，跨天 / 跨月历史数据查询秒级响应，相比传统关系库存储成本降低 70%。
五、典型应用行业场景
1.离散装备制造（3C、汽车零部件、模具）
采集数控机床、机械手、加工中心数据，实现 OEE 自动统计、设备停机预警、生产工时追溯，数据推送 MES 系统。
2.自动化产线行业
对接西门子、三菱 PLC、流水线传感器，实时监控产线节拍、故障点位，支撑产线自动化调度与质量管控。
3.机器人工作站场景
采集 FANUC、ABB、库卡机器人运行参数、故障代码，实现机器人预测性维护，减少停机维修时长。
4.流程制造（化工、橡塑、食品）
对接智能仪表、温控设备、DCS 系统，实时采集温度、压力、能耗数据，对接能耗管理平台，实现节能分析。
5.老旧工厂数字化改造
采用边缘网关硬采方案，无需改造车间内网，低成本完成老旧无网设备联网，快速搭建车间数据监控体系。
6.信创 / 军工制造项目
基于麒麟国产服务器部署，全套国产化软硬件，满足军工、国企信创验收标准，安全可控。

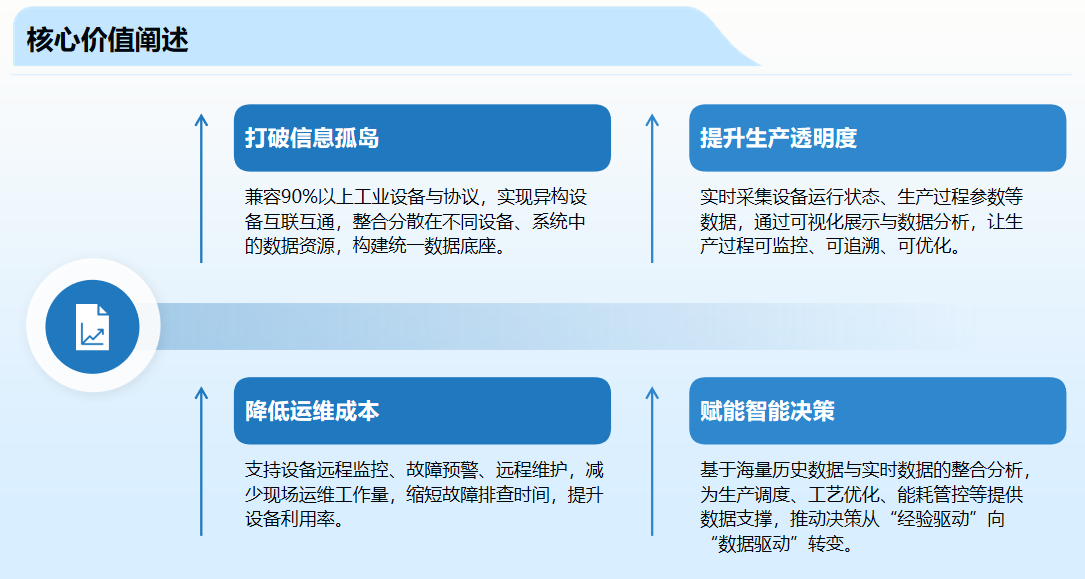

六、平台价值收益
6.1 生产管理价值
1.设备数据自动采集，取消人工抄表，数据实时同步，生产数据准确率接近 100%；
2.实时监控设备在线状态，异常秒级感知，设备故障停机时长减少 40% 以上；
3.全量历史数据留存，生产、质量问题可完整追溯，支撑工艺优化。
6.2 运维管理价值
1.网关、设备、点位三级诊断工具，线上定位采集故障，现场运维工作量大幅下降；
2.网关远程升级、远程配置，无需上门调试，跨厂区运维成本显著降低；
3.设备运行数据长期统计，识别高频故障设备，优化设备维保计划，延长设备寿命。
6.3 数字化建设价值
1.一套平台兼容软硬两种采集模式，覆盖新旧设备，统一全厂数据入口，避免多套采集系统重复投入；
2.内置数据治理能力，输出标准化数据，减少 MES、数字孪生等系统对接开发成本；
3.支持国产化部署，满足信创项目准入要求，适配各类政企数字化招标场景；
4.多系统并行数据推送，实现车间数据全局共享，消除企业内部信息孤岛，为企业数字化转型提供统一工业数据底座。
七、产品总结
本工业 IoT 数据采集平台以设备全域接入、一站式数据治理、国产化兼容、云边协同运维、多系统开放对接为核心能力，完整覆盖工业现场从底层设备采集到上层业务应用全链路需求。平台兼顾通用性与定制化能力，适配新产线数字化建设与老旧车间改造两类场景，以轻量化、低成本、易运维的优势，为制造企业构建稳定、标准、可扩展的工业数据基础设施，持续释放设备数据价值，支撑智能制造、数字工厂长期建设落地。
