引言：从Blink到量产的距离

2005年，Arduino诞生于意大利伊夫雷亚的一个设计学院。它的初衷很简单：让非电子工程师也能轻松控制硬件。近二十年后，Arduino框架已经远远超出了最初的AVR单片机范畴，成为覆盖ESP32、STM32、RP2040、nRF52等900余款开发板的跨平台开发生态。

对于嵌入式开发者而言，Arduino框架是一把双刃剑。它既能让你在60分钟内 从想法走向运行中的原型，也可能在项目规模扩大时成为工程化道路上的"技术债"。本文将从快速验证 、工程化实践 和多平台适配三个维度，深度剖析Arduino框架的真实利弊，并给出可落地的技术决策建议。

---

一、Arduino框架的多平台架构：Write Once, Run on 900+ Boards

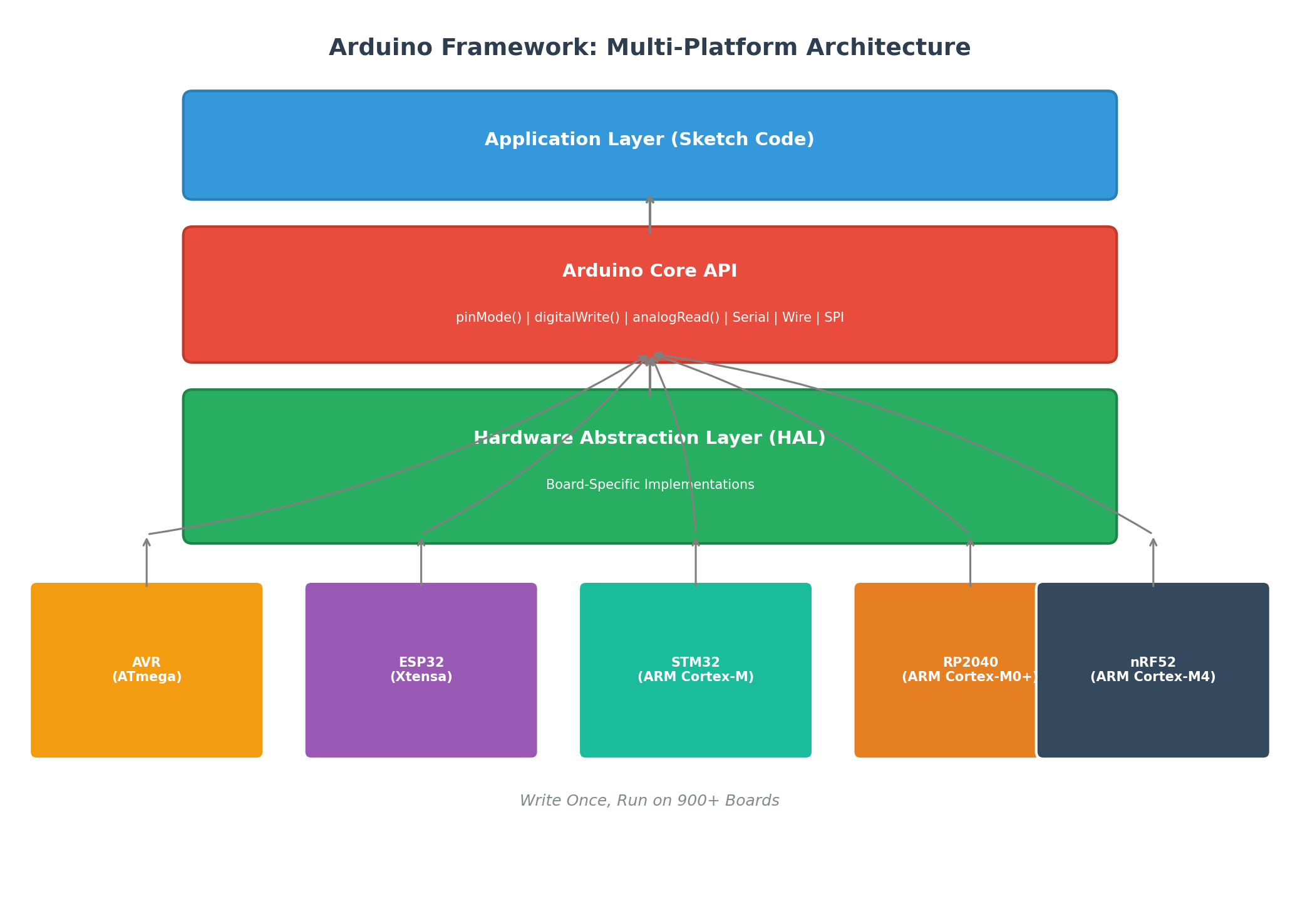

1.1 三层架构解析

Arduino框架的核心设计哲学是硬件抽象。它通过三层架构将应用代码与底层硬件解耦：

• 应用层（Sketch） ：开发者编写的.ino或.cpp文件，调用统一的Arduino API
• Arduino Core API ：提供pinMode()、digitalWrite()、analogRead()、Serial、Wire(I2C)、SPI等标准化接口
• 硬件抽象层（HAL）：针对不同MCU架构（AVR、Xtensa、ARM Cortex-M等）的具体寄存器实现

这种架构的魔力在于：同一套业务逻辑代码，只需更换HAL层实现，即可在不同硬件平台上运行。例如，一个读取DHT11温湿度传感器的程序，从Arduino Uno迁移到ESP32或STM32时，应用层代码几乎无需修改。

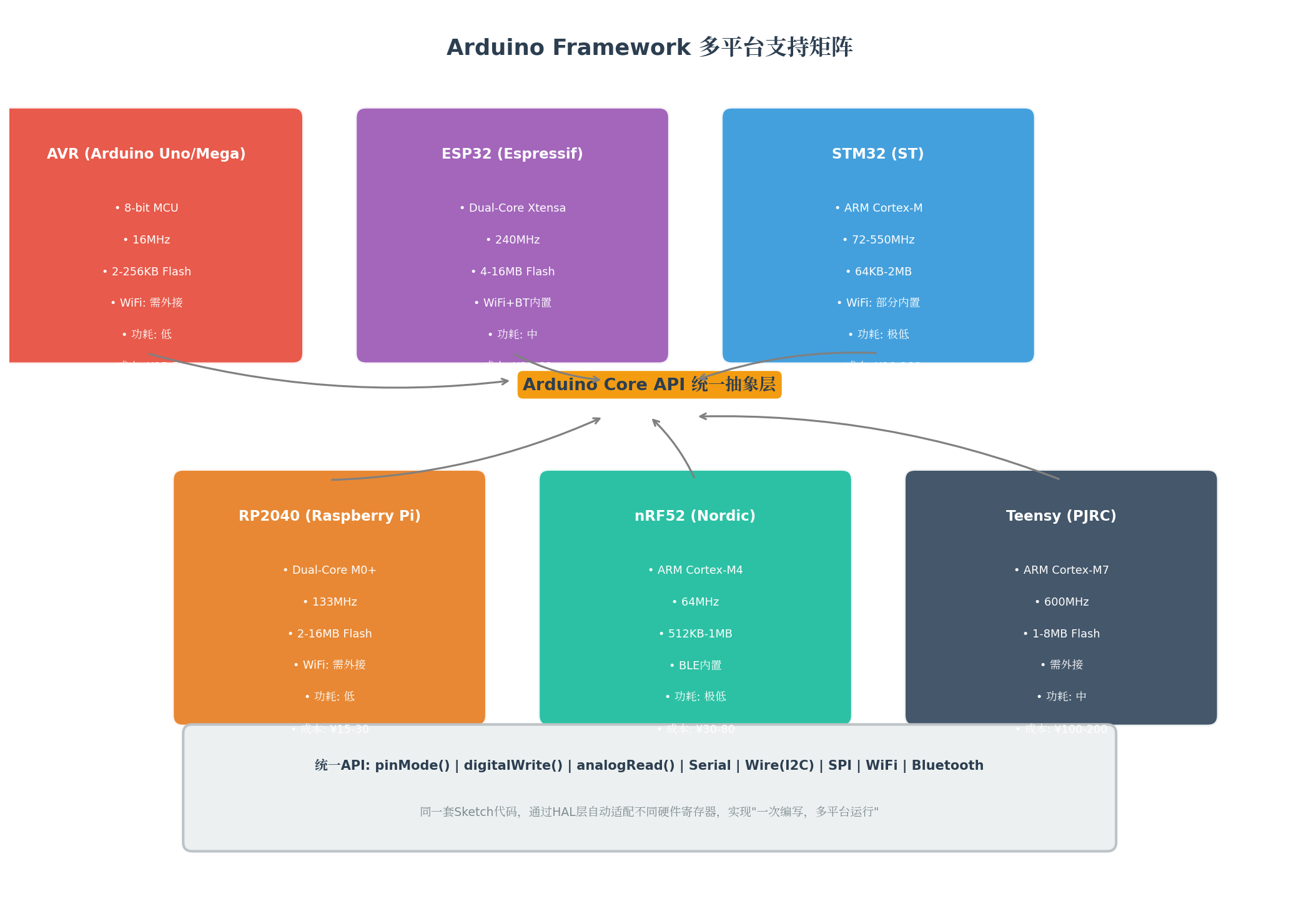

1.2 多平台支持矩阵

平台	架构	主频	内存	无线能力	适用场景
AVR (Uno/Mega)	8-bit	16MHz	2-256KB	需外接	教学、简单控制
ESP32	Xtensa双核	240MHz	4-16MB	WiFi+BT内置	IoT、边缘计算
STM32	ARM Cortex-M	72-550MHz	64KB-2MB	部分内置	工业控制、低功耗
RP2040	ARM Cortex-M0+	133MHz	2-16MB	需外接	成本敏感型应用
nRF52	ARM Cortex-M4	64MHz	512KB-1MB	BLE内置	可穿戴、低功耗传感

核心优势：这种跨平台能力让开发者可以在原型阶段使用资源丰富、调试方便的开发板（如ESP32），在量产阶段无缝切换到成本更优的替代方案（如STM32或RP2040），而无需重写核心算法。

---

二、快速验证之利：为什么Arduino是原型开发的首选

2.1 零配置，开箱即用

Arduino IDE的设计理念是**"下载即开发"**。安装包约400MB，打开IDE、选择开发板、连接USB线，三分钟后即可运行Blink示例。这种极简体验对于以下场景具有不可替代的价值：

• 概念验证（PoC）：在客户会议前快速搭建功能演示
• 传感器选型：测试不同厂商传感器的兼容性和精度
• 算法验证：在真实硬件上验证控制算法，而非停留在仿真阶段

2.2 海量生态，站在巨人肩上

Arduino库管理器收录了超过30,000个开源库，涵盖从温湿度传感器到机器学习推理的各个领域。更关键的是，这些库大多遵循统一的API设计风格，降低了学习和集成成本。

// 统一的传感器读取模式：无论底层是BME280还是DHT22
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

Adafruit_BME280 bme;

void setup() {
    Serial.begin(115200);
    if (!bme.begin(0x76)) {
        Serial.println("Sensor not found!");
        while (1);
    }
}

void loop() {
    float temp = bme.readTemperature();      // 统一接口
    float humidity = bme.readHumidity();     // 统一接口
    float pressure = bme.readPressure() / 100.0F; // 统一接口

    Serial.printf("Temp: %.2f°C, Humidity: %.2f%%, Pressure: %.2fhPa\n",
                  temp, humidity, pressure);
    delay(2000);
}

2.3 从想法到运行的分钟级迭代

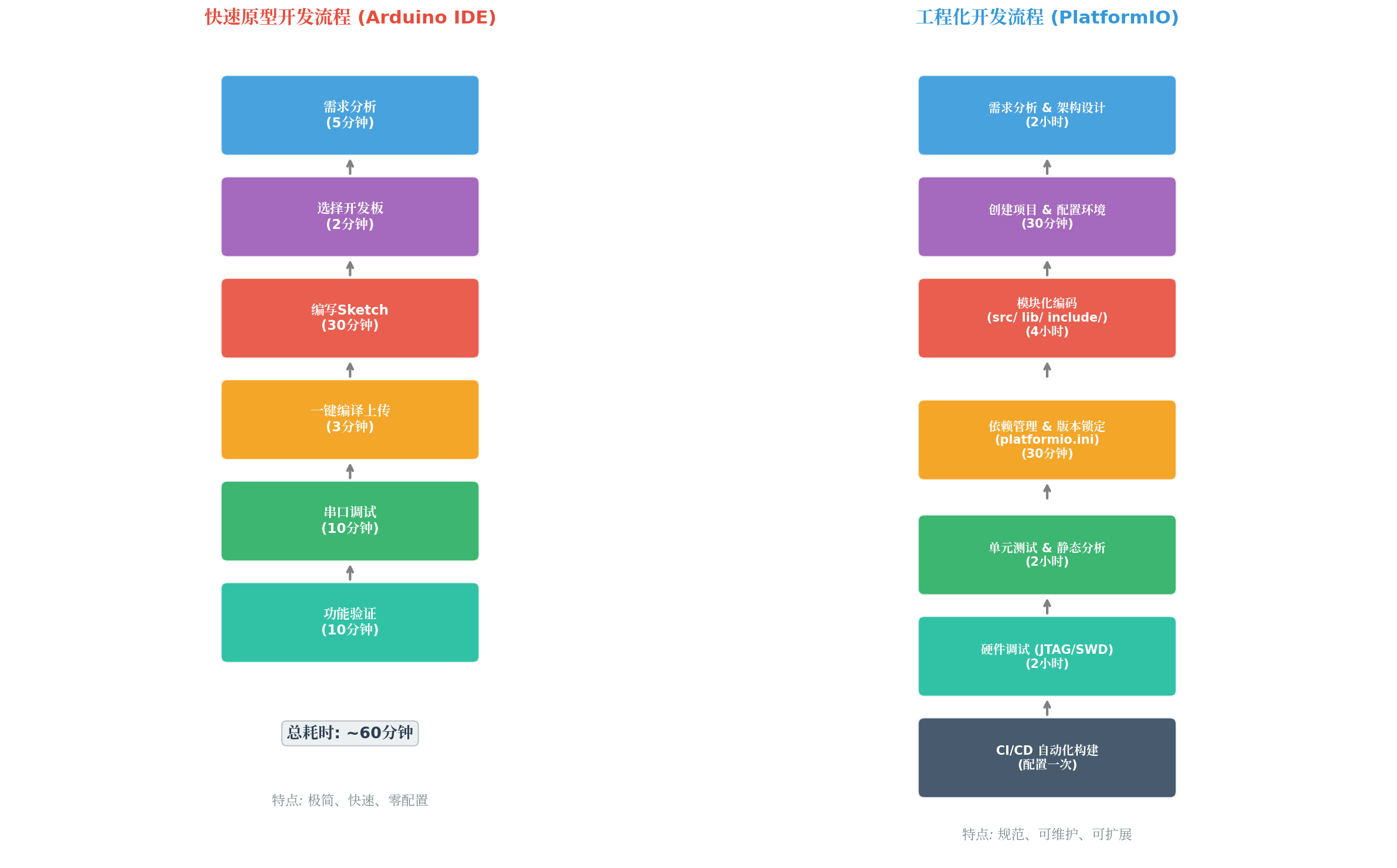

下图展示了两种开发范式的流程差异：

在快速原型阶段，Arduino IDE的单文件Sketch模式 允许开发者将所有代码集中在.ino文件中，Arduino IDE会自动处理函数前置声明、头文件包含等繁琐细节。这种"隐式魔法"虽然不适合大型项目，但在原型阶段极大地降低了认知负荷。

---

三、工程化之弊：当原型走向量产时的阵痛

3.1 项目结构的"天花板"

Arduino IDE的扁平化项目结构是其最大的工程化瓶颈：

// Arduino IDE 项目结构（混乱）
MyProject/
├── MyProject.ino          # 2000+行的单文件
├── SomeLibrary.zip        # 手动下载的库
└── AnotherLibrary/        # 手动解压的库

当代码量超过1000行时，单文件维护变得异常困难。没有清晰的模块划分、没有头文件管理、没有命名空间隔离------这一切都会导致"意大利面条式代码"。

3.2 库管理的"版本地狱"

Arduino IDE的库管理是全局共享的。所有项目共用同一套库文件，这意味着：

• 版本冲突 ：项目A需要ArduinoJson@6.19，项目B需要ArduinoJson@5.13，两者无法共存
• "在我机器上能跑"：团队成员的库版本不一致导致编译失败
• 依赖传递缺失：安装一个库时，不会自动安装其依赖库

3.3 调试能力的"先天不足"

Arduino IDE原生不支持硬件调试 。开发者只能依赖Serial.println()进行"printf调试"，这在以下场景中效率极低：

• 时序敏感问题：I2C/SPI通信的微妙时序错误
• 中断服务程序：无法在中断中打印调试信息
• 内存溢出：堆栈溢出导致的随机重启

相比之下，PlatformIO支持JTAG、SWD、OpenOCD等硬件调试协议，可以在代码中设置断点、查看寄存器、单步执行。

3.4 性能开销的"隐藏税"

Arduino框架的HAL抽象并非免费午餐。以GPIO操作为例：

// Arduino 方式 (慢，但可移植)
digitalWrite(LED_PIN, HIGH);  // 约 3-5μs @ 16MHz AVR

// 直接寄存器操作 (快，但平台相关)
PORTB |= (1 << PB5);          // 约 0.1μs @ 16MHz AVR

在大多数应用场景中，这种开销可以忽略。但在高速PWM、精确时序控制、低功耗中断唤醒等对性能敏感的场景中，Arduino框架的抽象层可能成为瓶颈。

---

四、PlatformIO：Arduino框架的工程化救赎

4.1 为什么不是"抛弃Arduino"，而是"升级Arduino"

PlatformIO并非Arduino的替代品，而是Arduino框架的专业级开发环境。它保留了Arduino框架的跨平台API和生态优势，同时补足了工程化短板。

4.2 platformio.ini：配置即代码

PlatformIO使用platformio.ini作为项目配置文件，实现了配置即代码（Configuration as Code）：

; platformio.ini - 多环境配置示例
[platformio]
default_envs = esp32_dev

[env:esp32_dev]
platform = espressif32
board = esp32dev
framework = arduino
lib_deps =
    adafruit/Adafruit BME280 Library @ ^2.2.2
    bblanchon/ArduinoJson @ ^6.21.0
    knolleary/PubSubClient @ ^2.8
build_flags =
    -D MQTT_MAX_PACKET_SIZE=1024
    -D CORE_DEBUG_LEVEL=3
monitor_speed = 115200

[env:stm32_prod]
platform = ststm32
board = nucleo_f411re
framework = arduino
lib_deps =
    adafruit/Adafruit BME280 Library @ ^2.2.2
    bblanchon/ArduinoJson @ ^6.21.0
build_flags =
    -D ENABLE_LOW_POWER_MODE
    -Os  ; 优化代码大小

[env:rp2040_cost]
platform = raspberrypi
board = pico
framework = arduino
lib_deps =
    adafruit/Adafruit BME280 Library @ ^2.2.2

关键优势：

• 版本锁定 ：@ ^2.2.2语义化版本控制，确保构建可复现
• 项目隔离：每个项目的依赖独立安装，互不干扰
• 多环境切换：同一套代码，一键切换目标硬件
• CI/CD友好：配置文件可纳入Git版本控制，实现自动化构建

4.3 现代IDE能力的加持

PlatformIO作为VS Code插件，继承了现代代码编辑器的全部能力：

特性	Arduino IDE	PlatformIO (VS Code)
智能补全	基础	IntelliSense高级补全
代码导航	有限	跳转到定义、查找引用
重构工具	无	重命名、提取函数
错误检测	编译时	实时内联检测
调试支持	仅串口	JTAG/SWD硬件调试
增量编译	无	仅编译变更文件

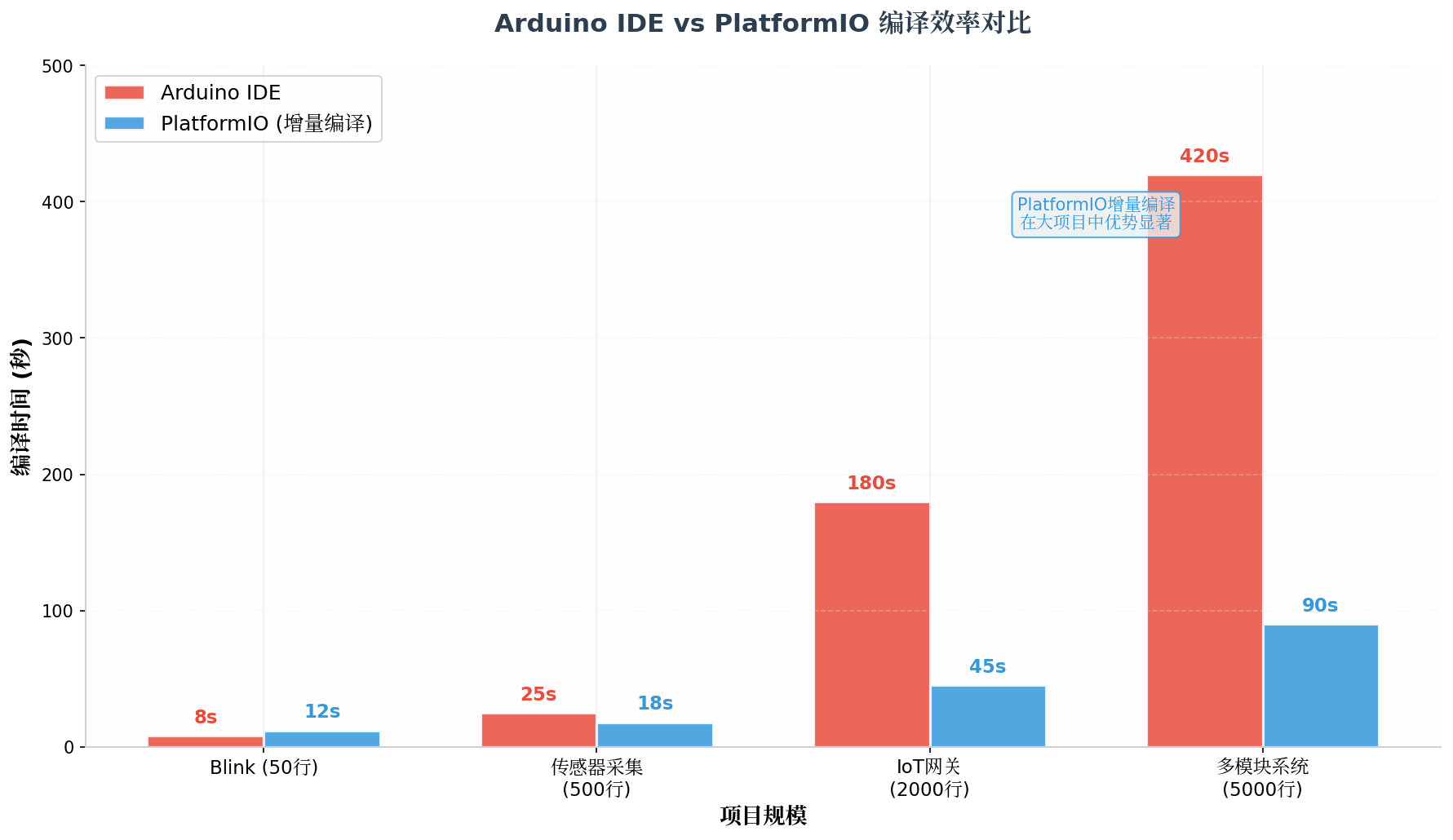

在大规模项目中，PlatformIO的增量编译可以将编译时间从Arduino IDE的7分钟缩短至1.5分钟------在数百次编译迭代中，这相当于节省了数小时的开发时间。

---

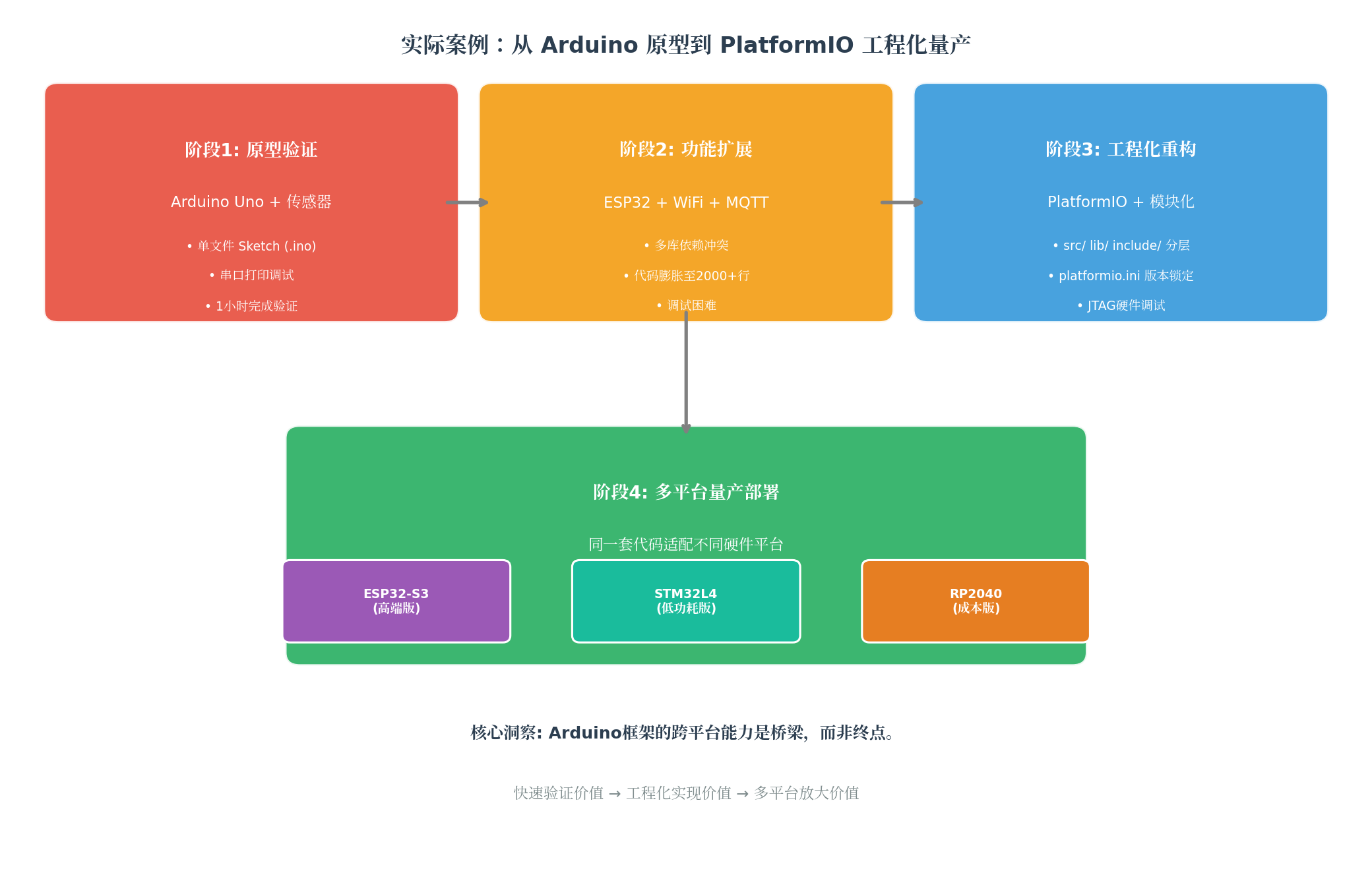

五、实际案例：从原型到量产的四阶段演进

5.1 案例背景

某智能硬件团队开发一款环境监测设备，经历了从Arduino原型到多平台量产的完整周期：

5.2 阶段详解

阶段1：原型验证（Arduino IDE + Arduino Uno）

• 目标：验证BME280传感器读取和OLED显示功能
• 耗时：1小时完成
• 代码：单文件Sketch，150行
• 价值：快速证明技术可行性，获得立项批准

阶段2：功能扩展（Arduino IDE + ESP32）

• 目标：增加WiFi连接、MQTT数据上报、OTA固件升级
• 问题暴露：
  • 代码膨胀至2000+行，单文件难以维护
  • 5个库依赖出现版本冲突
  • Serial.println()调试无法定位WiFi连接间歇性断开问题
• 痛点：Arduino IDE的局限性成为开发瓶颈

阶段3：工程化重构（PlatformIO + 模块化架构）

• 重构动作：

  // 项目结构重构
  src/
  ├── main.cpp              # 入口，仅负责初始化
  ├── sensors/
  │   ├── bme280.cpp        # 传感器驱动
  │   └── bme280.h
  ├── network/
  │   ├── wifi_manager.cpp  # WiFi管理
  │   ├── mqtt_client.cpp   # MQTT客户端
  │   └── ota_updater.cpp   # OTA升级
  ├── display/
  │   └── oled_display.cpp  # 显示驱动
  └── utils/
      └── logger.cpp        # 日志系统

  lib/                      # 第三方库（自动管理）
  include/                  # 公共头文件
  test/                     # 单元测试
  platformio.ini            # 项目配置

• 收益：

  • 通过platformio.ini锁定所有依赖版本
  • 使用JTAG调试器定位WiFi断连根因（电源纹波导致）
  • 增量编译将编译时间从180秒降至45秒

阶段4：多平台量产部署

• 同一套业务逻辑代码，通过不同的platformio.ini环境配置，适配三款硬件：
  • ESP32-S3：高端版，带摄像头和AI推理
  • STM32L4：低功耗版，电池供电，续航2年
  • RP2040：成本版，满足基础功能，BOM成本降低40%

---

六、利弊权衡：决策指南

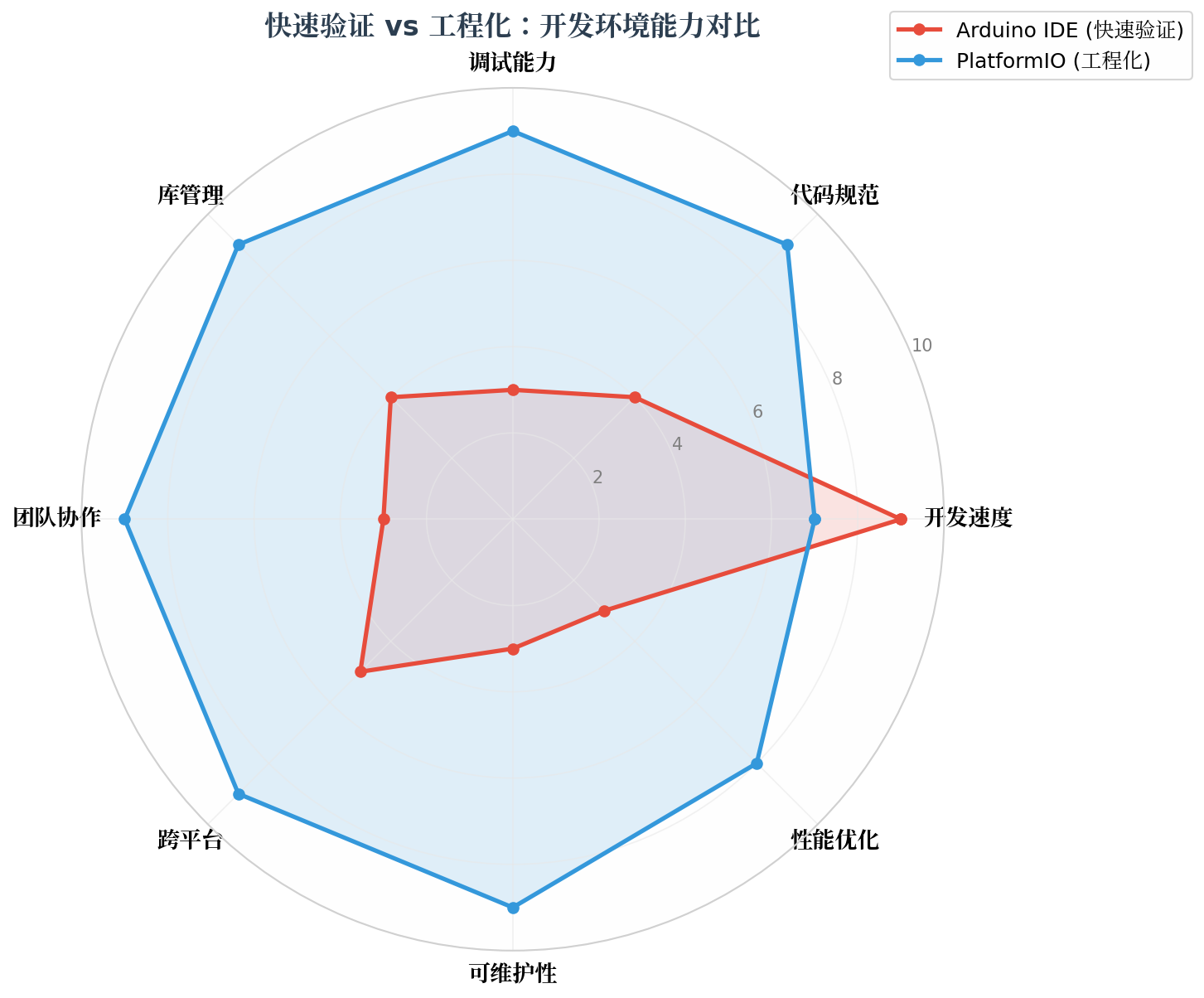

6.1 能力雷达图对比

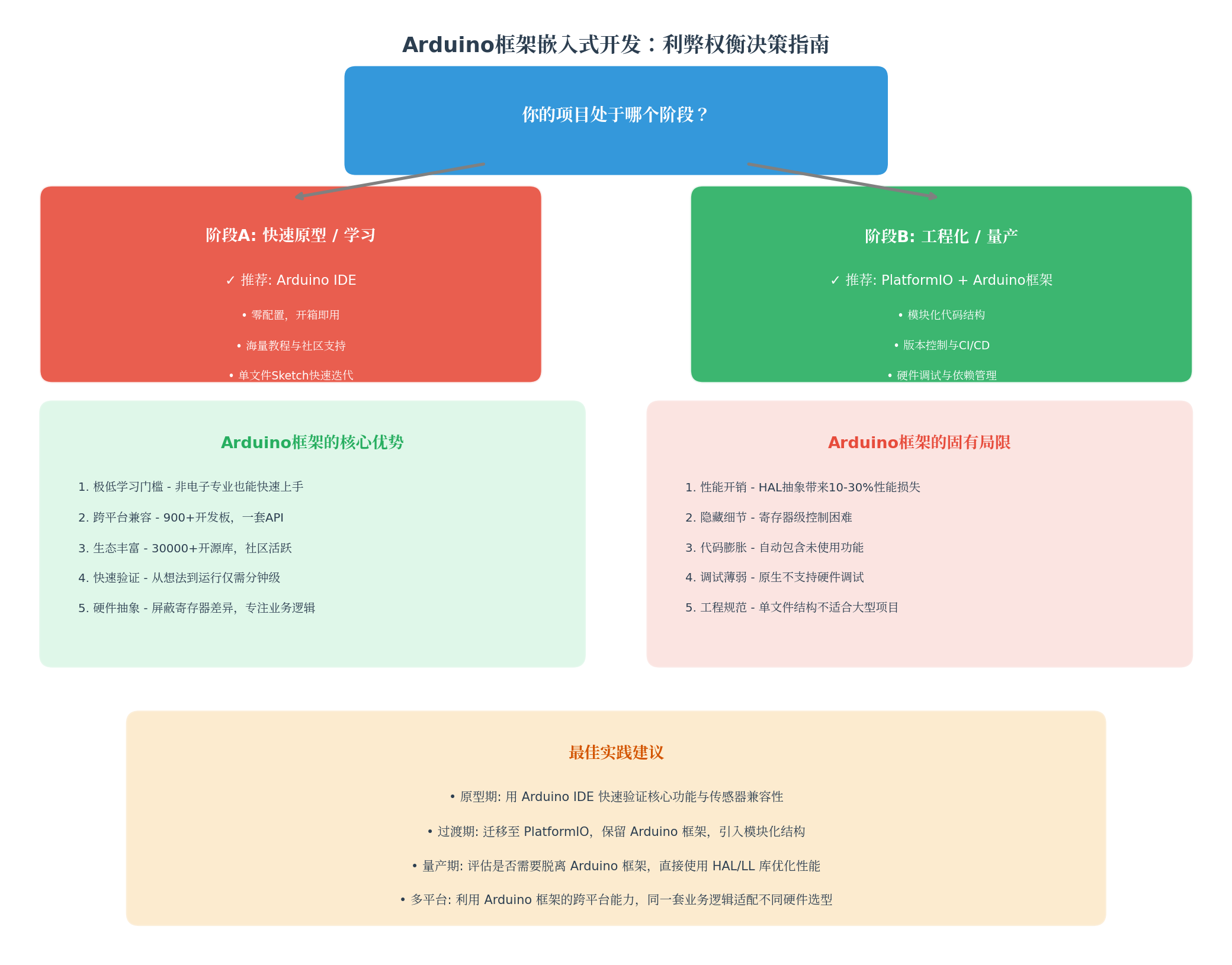

6.2 决策树

6.3 选择建议

场景	推荐方案	理由
学习/教学	Arduino IDE	零配置，降低入门门槛
快速原型 (<500行)	Arduino IDE	开发速度优先
个人项目/创客作品	Arduino IDE 或 PlatformIO	根据复杂度选择
团队项目 (>3人)	PlatformIO	版本控制、协作必需
商业产品/量产	PlatformIO + Arduino框架	工程化、可维护性
极致性能/低功耗	原生HAL/LL库	脱离Arduino框架

---

七、代码示例：PlatformIO下的多平台传感器项目

以下是一个在PlatformIO中同时支持ESP32和STM32的温湿度监测项目示例：

platformio.ini：

[env:esp32_dev]
platform = espressif32
board = esp32dev
framework = arduino
lib_deps =
    adafruit/Adafruit Unified Sensor @ ^1.1.14
    adafruit/Adafruit BME280 Library @ ^2.2.4
build_flags = -D USE_WIFI=1
monitor_speed = 115200

[env:stm32_nucleo]
platform = ststm32
board = nucleo_f411re
framework = arduino
lib_deps =
    adafruit/Adafruit Unified Sensor @ ^1.1.14
    adafruit/Adafruit BME280 Library @ ^2.2.4
build_flags = -D USE_LORA=1
monitor_speed = 115200

src/main.cpp：

#include <Arduino.h>
#include <Adafruit_BME280.h>
#include <Wire.h>

Adafruit_BME280 bme;

// 平台相关功能通过宏隔离
#if defined(USE_WIFI)
  #include <WiFi.h>
  // WiFi相关代码...
#elif defined(USE_LORA)
  #include <SX1276.h>
  // LoRa相关代码...
#endif

void setup() {
    Serial.begin(115200);
    Wire.begin();

    if (!bme.begin(0x76)) {
        Serial.println("BME280 initialization failed!");
        while (1) delay(100);
    }

    Serial.println("System initialized successfully");
}

void loop() {
    float temperature = bme.readTemperature();
    float humidity = bme.readHumidity();
    float pressure = bme.readPressure() / 100.0F;

    Serial.printf("Temperature: %.2f C\n", temperature);
    Serial.printf("Humidity: %.2f %%\n", humidity);
    Serial.printf("Pressure: %.2f hPa\n", pressure);

    // 平台相关的数据上报
    #if defined(USE_WIFI)
        uploadToCloud(temperature, humidity, pressure);
    #elif defined(USE_LORA)
        sendViaLoRa(temperature, humidity, pressure);
    #endif

    delay(5000);
}

编译与上传：

# 编译ESP32版本
pio run -e esp32_dev

# 编译STM32版本
pio run -e stm32_nucleo

# 上传并监控
pio run -e esp32_dev --target upload && pio device monitor

---

八、总结：Arduino框架的正确打开方式

Arduino框架不是银弹，但它是一个极其高效的桥梁------连接着快速验证与工程化量产，连接着创客创意与商业产品。

核心观点：

1. Arduino框架的价值在于"快"：在不确定性最高的原型阶段，它让你以最小的成本验证想法。不要在这个阶段过度工程化。

2. PlatformIO是Arduino框架的"成人礼"：当项目需要团队协作、版本控制、硬件调试时，迁移到PlatformIO是自然而然的选择。这不是抛弃Arduino，而是给Arduino穿上正装。

3. 多平台能力是终极护城河：利用Arduino框架的跨平台特性，在量产阶段根据成本、功耗、性能需求灵活切换硬件平台，而无需重写核心算法。

4. 知道何时"毕业"：对于性能极度敏感或成本极度敏感的场景，要有勇气脱离Arduino框架，直接使用芯片厂商的HAL/LL库。Arduino框架是起点，不是终点。

正如一位资深嵌入式工程师所言："Arduino让我爱上了嵌入式开发，PlatformIO让我能以嵌入式开发为生，而知道何时离开Arduino框架，让我成为了更好的嵌入式工程师。"

---
