一、为什么你的流程图总被说"不够专业"？
你有没有遇到过这种情况：明明实验设计没问题、数据也没问题，但导师看到流程图时皱了皱眉，说了一句"这个图看着不太舒服"或者"不够规范"。
问题出在哪？
不是你的内容有问题，而是你的图在视觉表达上出了问题。
在Nature最新发布的《学术传播白皮书》中，83%的审稿人坦言"配图质量直接影响论文评审结果" 。而一篇关于科研绘图经验分享的文章也指出，科研绘图是传达科研工作内容、数据和观点的关键手段，制作美观、规范、科学的论文图片，需要掌握包括图片规范、配色、排版和数据表达在内的综合技能。
换句话说，配图的"质感"本身就是学术能力的一部分。
本文将围绕科研流程图（技术路线图、实验流程图、方法流程图）的配色 和排版两个核心维度，给出可直接落地的操作指南。
二、配色篇：好配色不是"好看"，是"清晰"
2.1 科研配色的三大原则
在SCI论文绘图中，配色虽然没有统一的硬性"国际标准"，但长期实践中形成了一些通用规范与审美习惯：
原则一：清晰可辨。 颜色选择要有足够的对比度，避免相近色导致模块难以区分。同时保证即使在黑白打印或灰度模式下仍能区分。
原则二：简洁专业。 避免过于鲜艳或花哨的颜色。同一张图中色彩不宜超过4-6种，以保持整体美观与学术严谨。
原则三：色盲友好。 Nature、Science等期刊在投稿指南里明确要求，论文图片应使用区分明显的对比色，避免使用红绿作为对比色。可采用蓝/橙、紫/绿等更易于区分的组合。

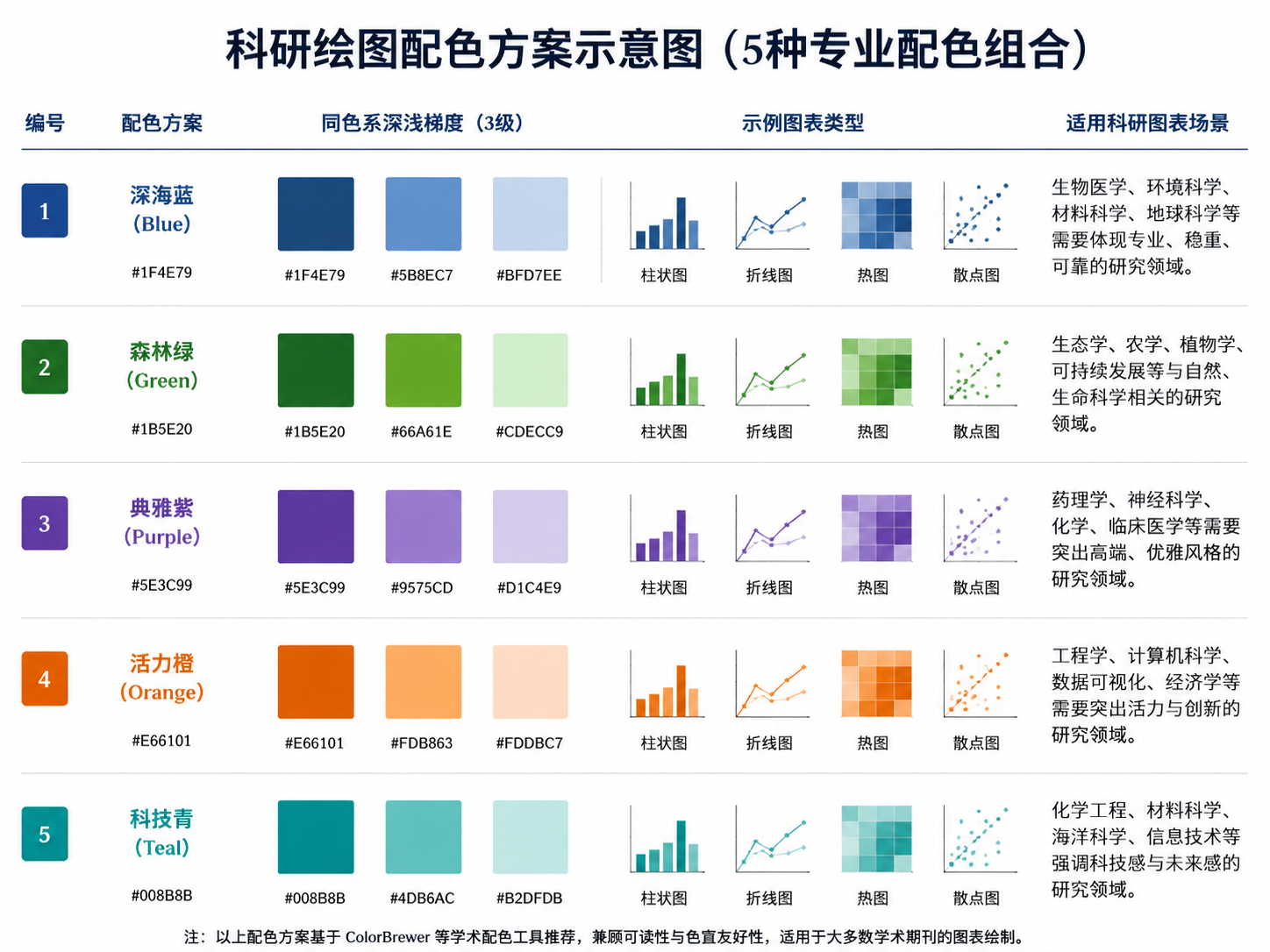

2.2 科研流程图推荐配色方案
对于技术路线图、实验流程图这类以"模块+箭头"为核心的图，推荐以下配色策略：
方案一：2-3种主色调区分阶段（最推荐）
使用2-3种主色调区分不同阶段，比如蓝色代表前处理，橙色代表反应，绿色代表测试。这种方式能帮助读者快速定位当前模块属于哪个阶段。
示例配色：
-
阶段一（准备/输入）：#2E86AB（沉稳蓝）
-
阶段二（核心处理/创新点）：#E69A3C（暖橙，高亮）
-
阶段三（验证/输出）：#6A9C78（墨绿）
方案二：蓝-橙-灰（色盲友好型）
Adobe Color推出的"科研专用"调色板中包含12组无障碍配色方案，其中Type-C组合（蓝-橙-灰） 已成功应用于多篇顶刊封面论文。这套方案的优点是：
-
蓝和橙在色相上是对比色，区分度高
-
灰色作为中性色，适合标注次要信息或背景模块
-
对红绿色盲友好
方案三：单色系+强调色（极简型）
仅使用一个主色（如不同深浅的蓝色），配合一种强调色（如橙色或红色）标注创新点或关键节点。这种方案最为保险，永远不会翻车。
配色时，遇到扎眼的色彩搭配，最简单的办法就是想办法把饱和度调下来------选择其中一种颜色，调整亮度、暗度或饱和度。高纯度颜色鲜艳醒目，适合强调重点；低纯度颜色柔和稳定，适合背景或大面积使用。
2.3 配色避坑指南
❌ 不要用红绿对比。在色觉障碍者眼中红绿会化为一片灰蒙，重要的科学发现便失去了被完整理解的机会-。
❌ 不要用荧光绿、亮粉色。这些颜色在黑白打印时极易糊化。
❌ 不要超过6种颜色。颜色越多，信息越乱。
✅ 使用ColorBrewer或Matplotlib的科学配色表-。
✅ 从顶刊论文中取色。推荐多找一些优秀的论文图为模板，用截图工具取色（微信截图ALT+A可以看到每个元素的RGB色调），或者粘贴到PPT里用滴管工具取色-。
三、排版篇：好排版让逻辑自己"说话"
3.1 流程图的"八秒法则"
顶级期刊对流程图的排版有一个不成文的标准：读者应在八秒内理解逻辑框架。
如果你的流程图让读者看了十秒还搞不清从哪里开始、到哪里结束、中间分了几步，说明排版出了问题。
3.2 布局方向：从左到右或从上到下
科研流程图通常采用从左到右 或从上到下的布局，符合阅读习惯。
除非有特殊原因，不要采用从右到左或从下到上的方向------这违反读者的自然阅读顺序。
3.3 模块数量：3-5个一级模块
一篇关于高质量论文配图的文章建议，科研绘图需要平衡信息承载与视觉舒适度的关系。对于流程图来说，一级模块控制在3-5个是最理想的。
如果超过5个，考虑分组或分层。比如把10个步骤分成"阶段一（步骤1-3）""阶段二（步骤4-6）""阶段三（步骤7-10）"三个大模块。
3.4 对齐与间距：秩序感决定专业感
排版的核心就两个字：对齐。
所有同级模块应保持相同大小、相同间距。箭头长度尽量一致，不要有的长有的短。
使用PPT或Visio时，善用"对齐"和"分布"工具：
-
对齐：选中多个模块 → 格式 → 对齐 → 左对齐/居中对齐/顶端对齐
-
分布：选中多个模块 → 格式 → 对齐 → 横向分布/纵向分布
这两个操作能让你的图在3秒内提升一个档次。
3.5 字体规范
图表中的注释文字字号通常比正文小2pt。对于SCI期刊：
-
单栏图（宽6-7.5cm）：字体大小6-8pt
-
通栏图（宽11-14cm）：字体大小7.5-9pt-
字体推荐：
-
英文：Arial 或Helvetica（无衬线字体，清晰易读）
-
中文：思源宋体 或宋体
全图字体必须统一，不要一个模块用宋体、另一个用黑体。
四、实操：一张流程图从"能看"到"专业"
以一张技术路线图为例，对比"修改前"和"修改后"：
修改前（常见问题） ：
-
5个模块排成一条直线，间距不一致
-
用了红、绿、蓝、紫、橙5种颜色
-
字体大小不统一，有的10pt有的14pt
-
箭头粗细不一，有的模块用实线箭头有的用虚线
-
模块内文字过长，有的挤成两行
修改后（专业版） ：
-
采用"三列式"布局：左列"研究目标"、中列"研究内容"、右列"研究方法"
-
仅使用3种颜色：蓝色（数据层）、橙色（模型层，高亮创新点）、灰色（验证层）
-
全图统一使用Arial 8pt字体
-
所有箭头统一为0.45磅实线-
-
每个模块文字控制在15字以内
修改前读者需要15秒才能看懂，修改后5秒就能捕捉到核心逻辑。
五、AI辅助：当排版变成自动化
如果你觉得手动对齐、调色太耗时，可以考虑用AI工具辅助排版。

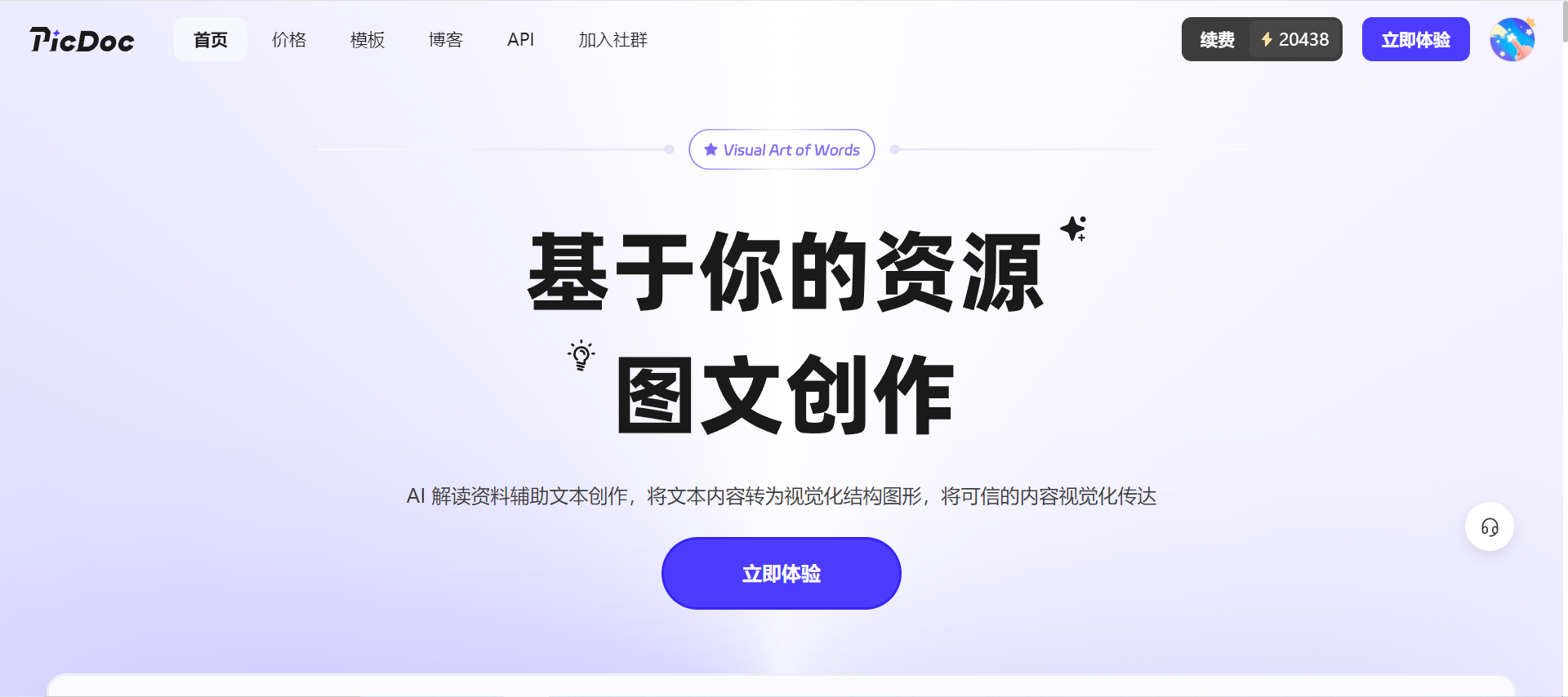

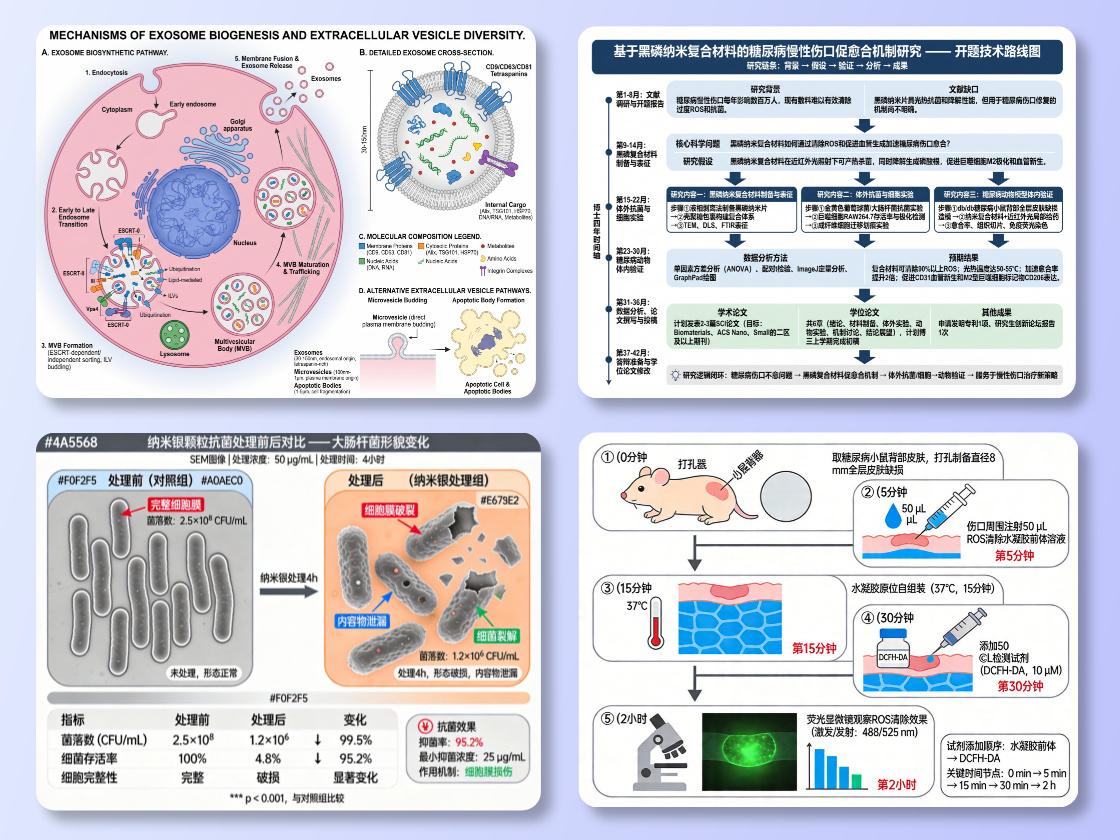

PicDoc的做法是：你把提炼好的文字结构粘贴进去，AI会自动识别模块之间的层级和关系，生成一张规范对齐的科研图------模块自动排布、箭头自动连接。你不需要手动拉框、调线、对齐。
生成后支持「文本可编辑」功能，可以修改每个模块的文字内容（模块大小和位置不会随文字修改自动调整，所以生成前最好把文字打磨到接近终稿）。导出支持PNG（300dpi）、PDF、PPT等格式。
核心价值：你把精力花在"信息提炼"和"逻辑设计"上，AI帮你完成"排版"和"对齐"这些机械性工作。
六、自查清单
画完一张流程图后，用以下清单快速自查：
-
布局方向是否统一（全部从左到右或全部从上到下）？
-
一级模块是否控制在3-5个？
-
颜色是否不超过4-6种？
-
是否避免了红绿对比？
-
全图字体是否统一？
-
所有同级模块是否对齐且间距一致？
-
箭头粗细和样式是否统一？
-
每个模块的文字是否控制在15字以内？
-
黑白打印后是否仍能区分不同模块？
如果以上全部打钩，你的流程图已经达到了可以投稿的水平。
