很多人对微电网协调控制柜的认知，仅停留在"一个电气箱体"的表层理解，认为其结构简单、同质化严重。但工业级微电网专用控制柜，区别于普通民用配电柜的最大核心，就是标准化、分层化、模块化的专业结构层级设计。

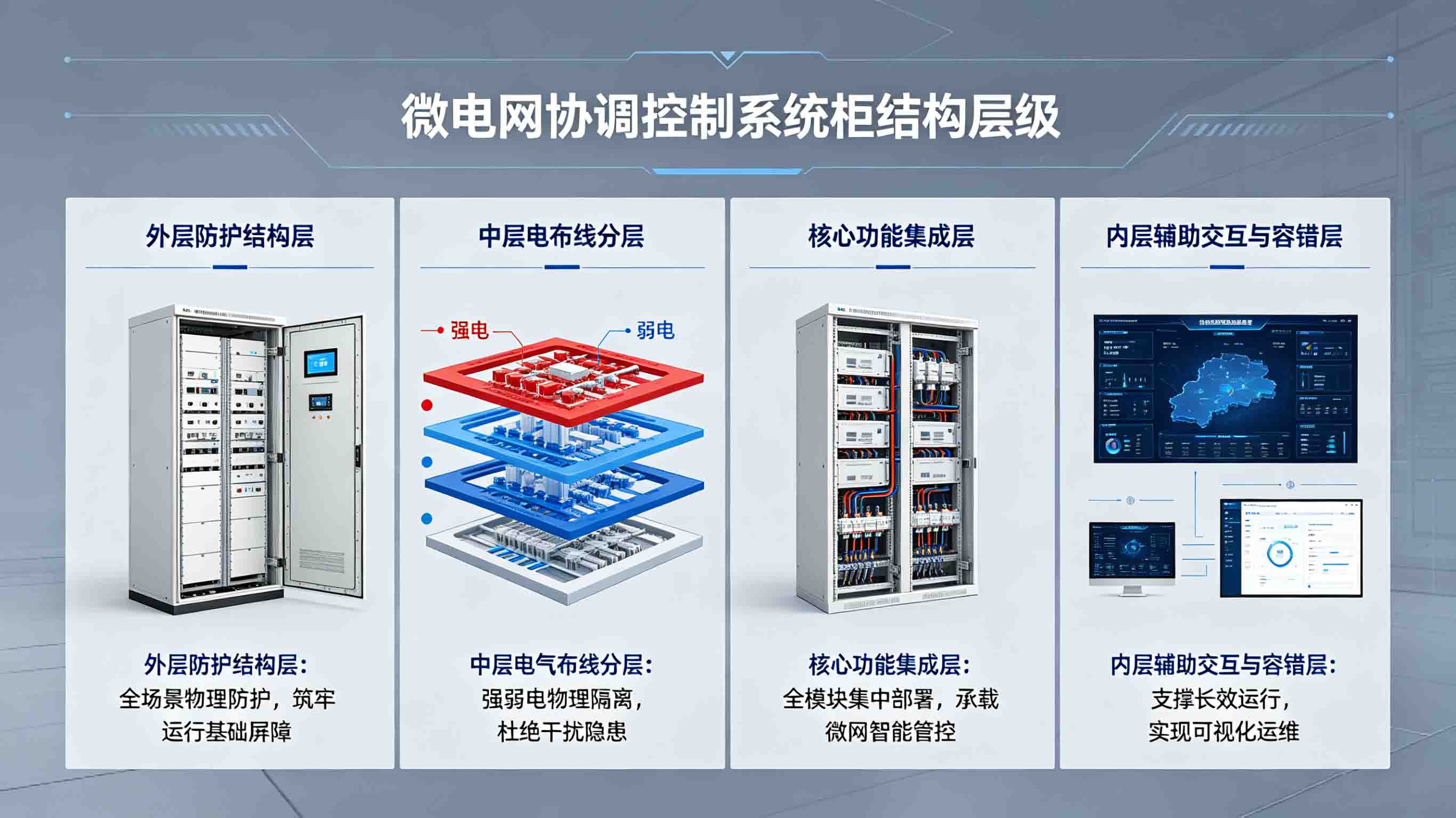

针对工业园区高干扰、高负荷、不间断运行的复杂工况，微电网协调控制柜采用多层级、功能分区、强弱电分离的结构化布局。每一层结构都承担专属功能，层层配合、相互兜底，既保障设备运行稳定、电磁干扰最小化，又实现运维便捷、故障可控、可扩展迭代。本文全面拆解微电网协调控制系统柜的四大核心结构层级，带你看懂工业级微网控制柜的专业底层架构。
一、外层防护结构层：全场景物理防护，筑牢运行基础屏障
外层防护结构层是控制柜的最基础层级，也是整套控制系统的第一道安全防线，直接决定设备的环境适配能力与使用寿命。工业微电网控制柜采用独立一体式加厚柜体结构，区别于普通薄铁皮简易柜体，具备高强度物理防护性能。
柜体严格按照工业标准设计，拥有高等级防尘、防水、防潮、防锈能力，可完美适配园区配电室、户外设备区、高温车间旁等多场景安装环境。针对工业现场普遍存在的粉尘堆积、空气潮湿、高低温交替、轻微震动、雷击浪涌冲击等问题，外层结构可实现全方位隔离防护。
同时柜体采用封闭式降噪、抗电磁干扰结构，有效隔绝外部变频器、大功率设备带来的电磁辐射，避免外部信号干扰内部精密控制模块运行，从物理层面保障整套控制系统运行稳定，杜绝外界环境引发的误动作、数据错乱、设备异常等问题。
二、中层电气布线分层：强弱电物理隔离，杜绝干扰隐患
电气布线分层是工业微电网控制柜最核心的专业结构设计，也是区别于普通控制柜的关键细节。普通柜体强弱电混装、线路杂乱、走线无序，极易出现强电干扰弱电信号、线路发热串扰、短路漏电等安全隐患，长期运行故障率极高。
微电网协调控制柜采用强弱电分层独立布局结构，严格划分强电区域、弱电区域、信号线路区域，实现动力回路、控制回路、通信回路物理隔离、分层走线。强电区域集中布置断路器、接触器、负荷开关等动力器件，负责电力输送与负荷执行；弱电区域集中布置主控模块、采集模块、通信模块等精密器件，负责数据运算与信号传输。
分层布线结构彻底解决强电电磁干扰弱电信号的行业痛点，保障数据采集精准、指令传输稳定、算法运算不受干扰。同时线路规整有序、分区清晰，在后期巡检、故障排查、设备扩容、线路改造时，可快速定位线路点位，大幅降低运维难度，有效规避线路老化、混线短路、虚接发热等安全隐患。
三、核心功能集成层：全模块集中部署，承载微网智能管控
核心功能集成层是控制柜的"核心内核层级"，承载整套微电网智能调控的所有硬件模块与功能逻辑，是实现源网荷储协同调度、并网孤网切换、电能质量治理、数据归集研判的核心载体。该层级集中集成主控单元、数据采集单元、通信传输单元、安全保护单元四大核心功能模块。

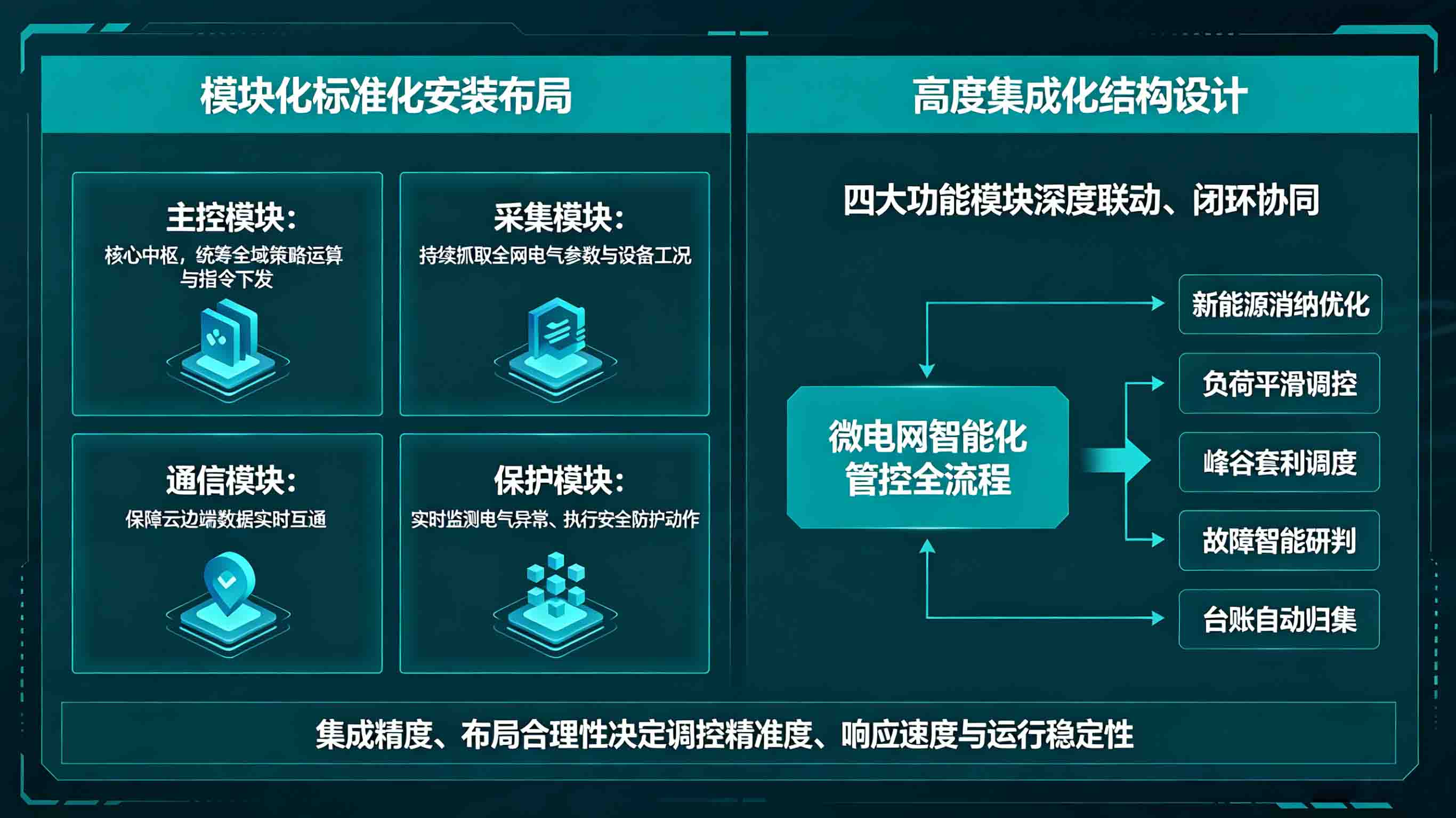

有核心模块采用模块化标准化安装布局，布局紧凑、分工清晰、互不冲突。主控模块作为核心中枢，统筹全域策略运算与指令下发；采集模块持续抓取全网电气参数与设备工况；通信模块保障云边端数据实时互通；保护模块实时监测电气异常、执行安全防护动作。
通过高度集成化的结构设计，四大功能模块深度联动、闭环协同，完整实现微电网智能化管控全流程，包括新能源消纳优化、负荷平滑调控、峰谷套利调度、故障智能研判、台账自动归集等核心功能。该层级的集成精度、布局合理性，直接决定微电网调控精准度、响应速度与运行稳定性。
四、内层辅助交互与容错层：支撑长效运行，实现可视化运维
辅助交互与容错层是控制柜的兜底结构层级，主要承担人机交互、状态显示、系统容错、辅助供电、应急操作等功能，是保障系统长效稳定、运维便捷高效的重要支撑。该层级主要包含工业触摸屏、运行指示灯、故障告警模块、操作按钮、开关电源、冗余接线端子、应急急停模块等辅助器件。
在日常运行中，该结构层提供可视化运维窗口，运维人员可通过触摸屏实时查看微网全域工况、设备状态、能耗数据、故障信息，实现就地快速调试、参数修改、设备管控，无需依赖远程后台。各类指示灯、告警模块可直观反馈系统运行状态，实现故障可视化、问题快速化处置。
同时依托冗余电源、容错接线、应急操作结构，可有效规避瞬时电压波动、线路接触不良、人工误操作带来的系统异常，保障核心功能持续运行。在设备调试、日常巡检、故障修复、系统升级场景中，该层级结构大幅提升运维效率，降低人为操作风险，支撑微电网系统7×24小时不间断稳定运行。
整体来看，微电网协调控制系统柜并非简单的设备堆砌，而是外层防护、中层布线、核心功能、辅助容错四层结构的有机结合。从外部物理防护、线路安全隔离，到核心智能运算、长效运维兜底，四层结构层层防护、层层赋能，构建起标准化、模块化、高可靠的工业级硬件架构。正是这套科学完善的结构层级设计，让微电网控制柜具备高精度调控、高安全容错、高适配拓展的核心能力，持续为零碳园区微电网安全、稳定、智能、长效运营保驾护航。
