一、引言
在汽车零部件、3C电子、新能源等行业的自动化生产线中，工件的精密循环输送是决定生产效率和产品质量的关键环节。环形导轨输送线作为一种高精度、高刚性、高承载的自动化传动机构，正越来越多地应用于各类精密装配、检测、焊接与喷涂场景中。
本文将从环形导轨的结构原理、核心优势、典型应用及选型要点等方面进行系统介绍，供自动化产线设计人员参考。
二、环形导轨输送线的结构与工作原理
环形导轨输送线是一种基于弧形导轨和直线导轨，通过滑座、滚轮等传动部件，实现工件在封闭环形路径上做精密循环运动的自动化传动机构。
2.1 核心结构组成
环形导轨系统主要由以下部分组成：
-
导轨本体：包括直线导轨段和圆弧导轨段，通常采用优质合金钢经深层渗碳淬火处理，具备较高的刚性强度和耐磨性。
-
滑座系统：在轨道上运行的承载单元，单个滑座负载能力可达20kg。
-

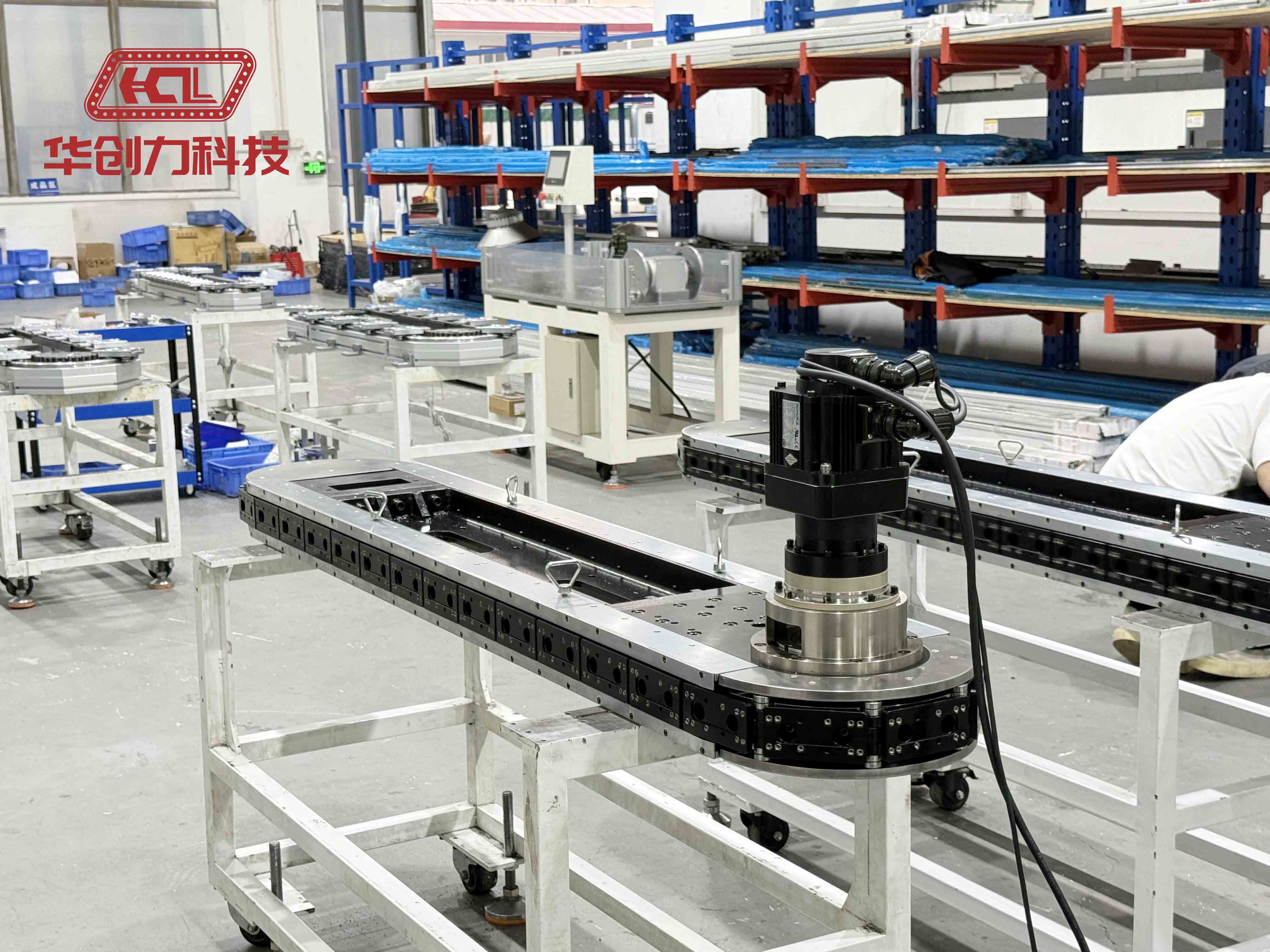

驱动系统：通过伺服或步进电机驱动，传动方式包括链条传动、同步带传动和连杆传动等。
-
定位系统：实现工位间的精密定位。
导轨可设计为环形或矩形结构，采用V型轨道原理承载高负荷，通过精密加工与研磨工艺，确保直线段与圆弧段实现高平滑对接。
2.2 工作原理

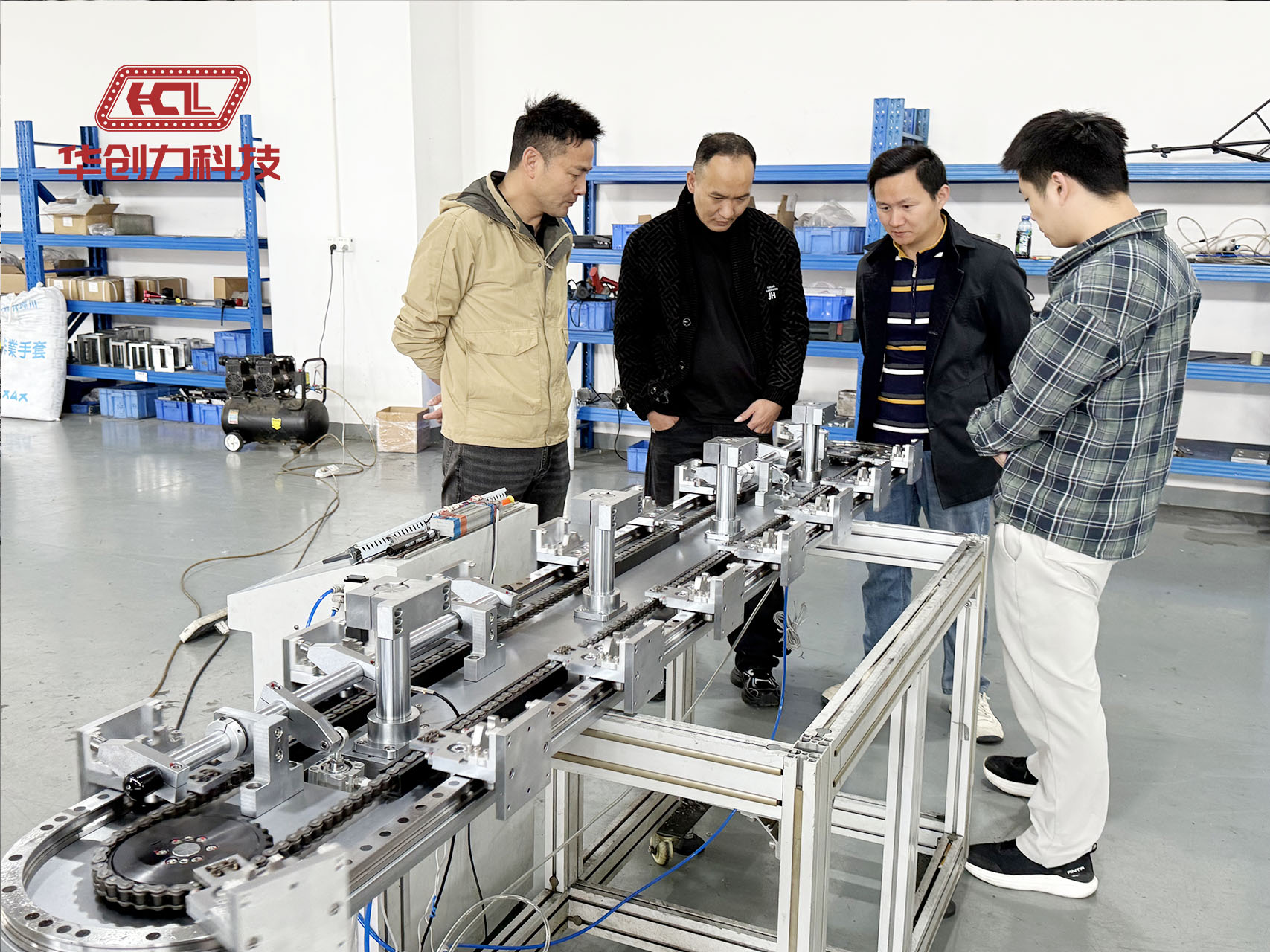

多个滑座通过链条、同步带或连杆机构连接，在伺服或步进电机的驱动下，沿精密的闭合轨道做同步循环运动，将物料或工件精准地输送到每一个工位，实现自动化流水线作业。
三、环形导轨输送线的核心技术优势
3.1 高精度定位
通过精密加工工艺，环形导轨的重复定位精度可达**±0.05mm**。这一精度等级对于发动机、变速箱等关键零部件的精密装配具有重要意义。
3.2 高刚性与高承载能力
导轨采用优质合金钢并经深层渗碳淬火处理，具备较高的刚性强度和耐磨性，能够满足重载工况下的长期稳定运行需求。
3.3 灵活的传动方式
不同的传动方式适用于不同的工况场景：
| 传动方式 | 适用场景 | 特点 |
|---|---|---|
| 链条传动 | 远距离、高负载输送 | 承载能力强，传动距离长 |
| 同步带传动 | 轻负载、无尘场景 | 运行平稳，噪音低 |
| 连杆传动 | 平稳过弯需求 | 过弯平滑，冲击小 |
3.4 空间利用率高
立式环形导轨系统通过垂直立体布局，将产线从平面铺开变为立体叠放，在同等占地面积下有效工位数量大幅增加，对于厂房空间受限的生产场景具有显著优势。
四、环形导轨在典型行业的应用场景
4.1 汽车零部件装配
在车门、后备箱盖等部件的精密自动化装配中，环形导轨可实现快速的工位转换。滑块移动时间可达0.8s以内，二次定位时间控制在0.3s以内，有效提升装配效率。
4.2 切割与焊接产线

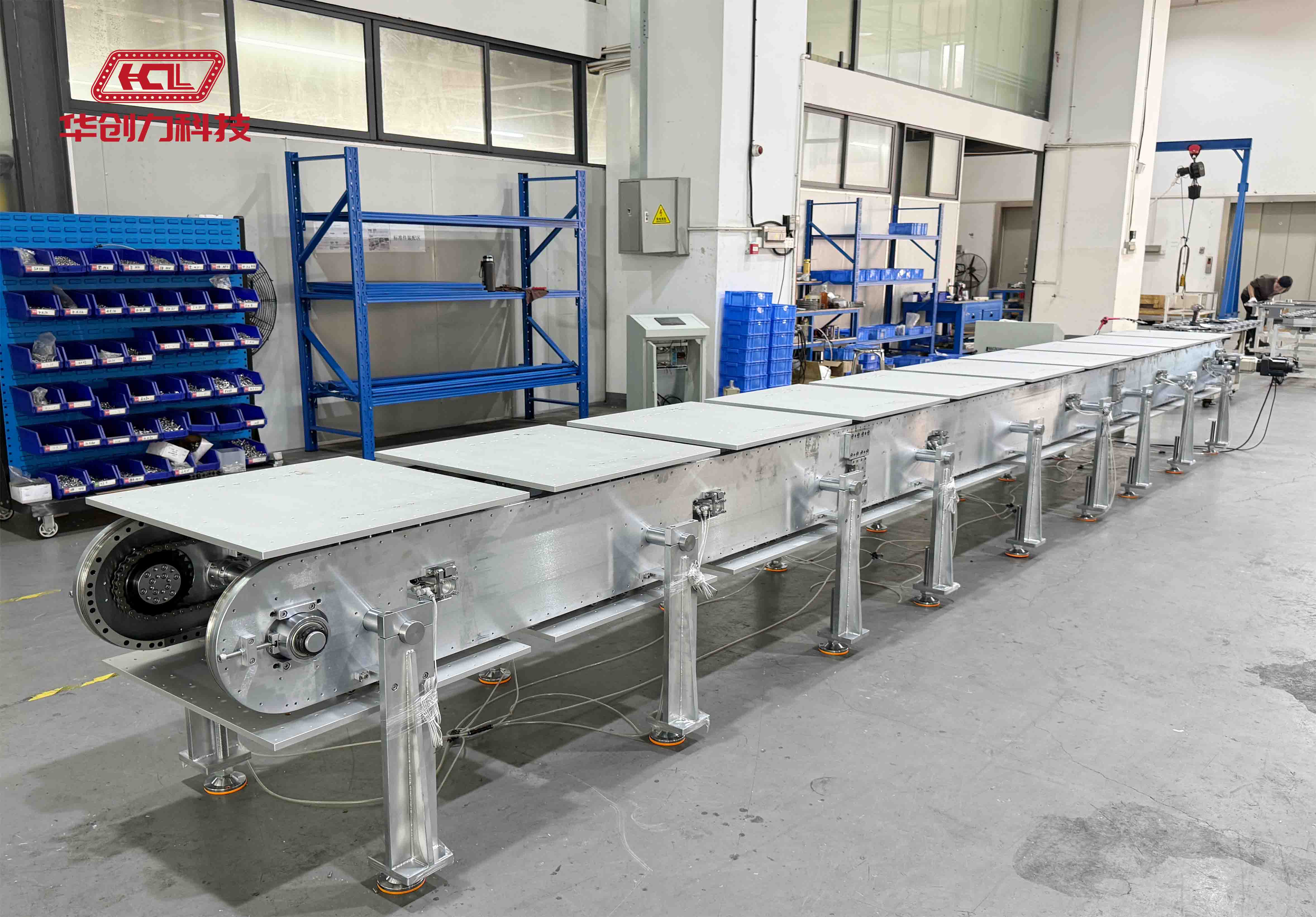

汽车零部件的切割、焊接对输送精度和稳定性要求较高，环形导轨线体长度最长可达80m，能够满足长线连续生产的需求。
4.3 外观件喷涂
车架、发动机盖等外观件喷涂过程需避免污染，环形导轨可采用吊装安装方式，搭配防尘机构，确保喷涂过程中无油污粉尘污染。
4.4 新能源电池组装
随着新能源汽车渗透率的持续提升，锂电池电芯及模组的自动化装配、检测与输送对环形导轨的需求日益增长。
4.5 3C电子与医疗设备
在3C电子产品的精密组装和医疗设备的自动化生产线中，环形导轨同样发挥着重要作用。
五、环形导轨输送线的选型要点
在自动化产线设计中，选择环形导轨输送线时需重点关注以下参数：
-
负载能力：根据工件重量选择合适承载规格的滑座和导轨
-
定位精度：根据工艺要求确定重复定位精度等级
-
线体长度与工位数量：根据产线布局确定环形导轨的总长度和工位配置
-
运行速度：根据节拍要求确定驱动系统的功率和传动方式
-
环境适应性：根据生产环境（如粉尘、温湿度、洁净度等）选择相应的防护等级
六、结语
环形导轨输送线作为自动化生产线中的核心传动部件，凭借其高精度、高刚性、高承载和灵活布局等技术优势，在汽车零部件、新能源、3C电子、医疗设备等行业的自动化升级中发挥着不可替代的作用。
随着智能制造和工业4.0的持续推进，对精密自动化输送设备的需求将不断增长。环形导轨系统的技术迭代与应用创新，值得业界持续关注。
本文为技术分享性质内容，旨在交流环形导轨输送线的应用技术。部分数据来源于公开技术资料及行业实践。
