1. 技术背景
实验室信息管理系统（LIMS）在现代检测/校准实验室中承担着样品流转、检测流程管控、质控数据管理、报告生成等核心职能。与常规业务系统不同，LIMS系统需要满足ISO/IEC 17025标准的合规性要求，在架构层面保证数据完整性（Data Integrity）和操作可追溯性。传统单体架构在面对多实验室协同、高频仪器数据采集、复杂检测流程编排等场景时存在扩展性不足、耦合度高的问题。本文从微服务架构设计、数据完整性技术落地、检测流程引擎实现三个维度，讨论LIMS系统的关键技术方案。
2. 微服务架构设计
2.1 服务拆分策略

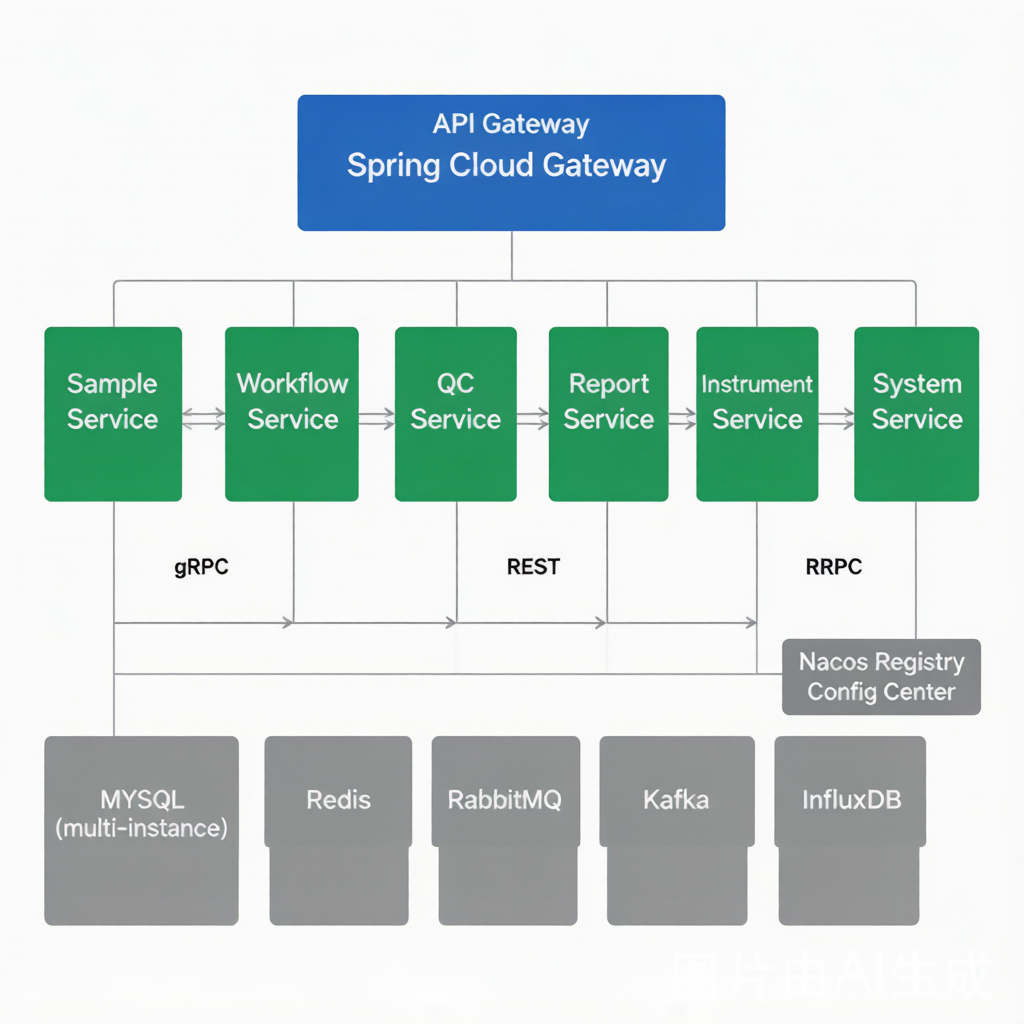

按照领域驱动设计（DDD）的思想，以业务领域为边界进行服务拆分。LIMS系统可拆分为以下核心微服务：
| 服务名称 | 职责 | 主要聚合根 |
|---|---|---|
| 样品服务（Sample Service） | 样品登记、分样、留存管理 | Sample, SampleSplit |
| 检测流程服务（Workflow Service） | 检测任务编排、状态流转 | Task, WorkflowInstance |
| 质控服务（QC Service） | 质控样分配、质控数据判定 | QCSample, QCResult |
| 报告服务（Report Service） | 报告生成、审核、签发 | Report, ReportTemplate |
| 仪器服务（Instrument Service） | 仪器接口管理、数据采集 | Instrument, AcquisitionJob |
| 系统服务（System Service） | 用户、权限、组织架构管理 | User, Role, Organization |
每个服务拥有独立的数据库实例，禁止跨库Join查询，服务间数据共享仅通过API调用或事件订阅完成。
2.2 服务间通信
服务间通信采用gRPC + REST混合模式：
- gRPC：用于内部服务间的高频调用，如样品服务与流程服务之间的任务联动，基于Protocol Buffers定义强类型接口契约，序列化体积比JSON小约30%
- REST：用于对外暴露的API及低频管理操作，便于前端对接
- 异步消息：基于RabbitMQ的事件驱动通信，用于仪器数据采集、报告生成等异步解耦场景
// 检测流程服务 gRPC 接口定义
syntax = "proto3";
package lims.workflow.v1;
service WorkflowService {
// 创建检测任务
rpc CreateTask(CreateTaskRequest) returns (TaskResponse);
// 推进任务状态
rpc AdvanceTask(AdvanceTaskRequest) returns (TaskResponse);
// 查询任务状态
rpc GetTaskStatus(GetTaskStatusRequest) returns (TaskStatusResponse);
}
message CreateTaskRequest {
string sample_id = 1;
string test_method_id = 2;
string assigned_analyst = 3;
int32 priority = 4;
}
message TaskResponse {
string task_id = 1;
string status = 2;
string created_at = 3;
2.3 API网关设计
API网关采用Spring Cloud Gateway，承担请求路由、认证鉴权、限流熔断等职责。网关层通过JWT Token进行统一认证，并将用户身份上下文注入请求头传递至下游服务：
API网关路由配置
spring:
cloud:
gateway:
routes:
- id: sample-service
uri: lb://sample-service
predicates:
- Path=/api/v1/samples/**
filters:
- name: RequestRateLimiter
args:
redis-rate-limiter.replenishRate: 50
redis-rate-limiter.burstCapacity: 100
- id: workflow-service
uri: lb://workflow-service
predicates:
- Path=/api/v1/workflow/**
filters:
- JwtAuthenticationFilter
3. 数据完整性技术方案
3.1 ALCOA+原则的技术落地
FDA和GMP规范要求的ALCOA+原则要求数据具备可归因（Attributable）、清晰（Legible）、即时（Contemporaneous）、原始（Original）、准确（Accurate）及完整、一致、持久、可追溯等特性。在系统层面，这需要通过审计日志、电子签名、数据哈希校验链三套机制协同实现。
3.2 审计日志设计
审计日志采用独立数据库存储，与业务数据物理隔离，且表级别设置UPDATE/DELETE权限禁用。核心表结构如下：
-- 审计日志表 DDL
CREATE TABLE audit_log (
id BIGINT PRIMARY KEY AUTO_INCREMENT,
entity_type VARCHAR(64) NOT NULL COMMENT '实体类型: SAMPLE/TASK/REPORT',
entity_id VARCHAR(64) NOT NULL COMMENT '实体ID',
operation_type VARCHAR(32) NOT NULL COMMENT '操作类型: CREATE/UPDATE/DELETE',
field_name VARCHAR(128) COMMENT '变更字段',
old_value TEXT COMMENT '旧值',
new_value TEXT COMMENT '新值',
operator_id VARCHAR(64) NOT NULL COMMENT '操作人ID',
operator_name VARCHAR(64) NOT NULL COMMENT '操作人姓名',
operation_time DATETIME(3) NOT NULL COMMENT '操作时间(毫秒精度)',
client_ip VARCHAR(45) NOT NULL COMMENT '客户端IP',
request_id VARCHAR(64) NOT NULL COMMENT '请求追踪ID',
data_hash VARCHAR(64) NOT NULL COMMENT '当前记录哈希值(SHA-256)',
prev_hash VARCHAR(64) NOT NULL COMMENT '前一条记录哈希值',
INDEX idx_entity (entity_type, entity_id),
INDEX idx_time (operation_time)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='审计日志表(仅允许INSERT)';
-- 禁止UPDATE/DELETE的数据库级权限控制
REVOKE UPDATE, DELETE ON audit_log FROM 'lims_app'@'%';
审计日志通过Spring AOP切面以非侵入方式实现，对标注了@Auditable注解的Service方法自动拦截记录
// 审计日志切面
@Aspect
@Component
public class AuditLogAspect {
@Autowired
private AuditLogRepository auditLogRepository;
@Around("@annotation(auditable)")
public Object recordAudit(ProceedingJoinPoint pjp, Auditable auditable) throws Throwable {
// 1. 方法执行前获取旧值
Object oldValue = fetchEntity(pjp, auditable);
// 2. 执行业务方法
Object result = pjp.proceed();
// 3. 构建审计记录
AuditLog log = AuditLog.builder()
.entityType(auditable.entityType())
.entityId(extractEntityId(pjp))
.operationType(auditable.operation())
.oldValue(serialize(oldValue))
.newValue(serialize(result))
.operatorId(SecurityContext.getCurrentUserId())
.operatorName(SecurityContext.getCurrentUserName())
.operationTime(LocalDateTime.now())
.clientIp(RequestContext.getClientIp())
.requestId(MDC.get("requestId"))
.build();
// 4. 计算哈希链: 当前哈希 = SHA-256(上一条哈希 + 当前内容)
String prevHash = auditLogRepository.findLatestHash(
log.getEntityType(), log.getEntityId());
log.setPrevHash(prevHash);
log.setDataHash(sha256(prevHash + log.contentPayload()));
// 5. 追加写入(不可修改)
auditLogRepository.append(log);
return result;
}
3.3 数据不可篡改机制

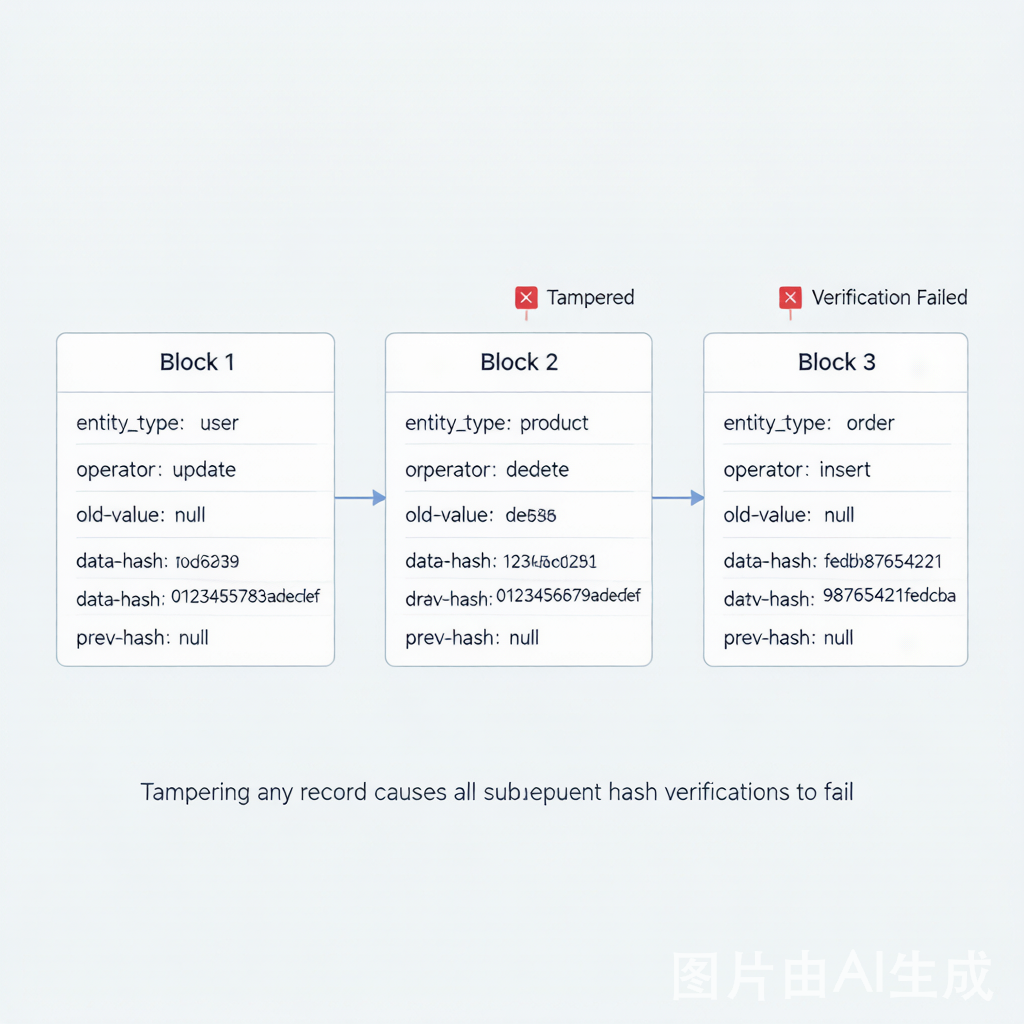

审计日志采用哈希校验链设计，每条记录的data_hash由前一条记录的哈希值与当前记录内容共同计算得出，形成链式结构。任何对历史记录的篡改都会导致后续所有哈希校验失败。系统内置完整性校验任务定期扫描全链：
java
// 哈希链完整性校验
public void verifyIntegrity(String entityType, String entityId) {
List<AuditLog> logs = auditLogRepository
.findByEntityOrderByTime(entityType, entityId);
String prevHash = "GENESIS"; // 链起始标记
for (AuditLog log : logs) {
String expected = sha256(prevHash + log.contentPayload());
if (!expected.equals(log.getDataHash())) {
// 审计链断裂，触发安全告警
throw new IntegrityViolationException(
"审计链断裂，疑似数据篡改: logId=" + log.getId());
}
prevHash = log.getDataHash();
}
}3.4 电子签名实现
电子签名基于PKI体系，用户签名时使用私钥对操作内容摘要进行签名，系统持久化签名值与证书信息，符合21 CFR Part 11电子记录/电子签名要求：
java
// 电子签名服务
@Service
public class ElectronicSignatureService {
public SignedResult sign(SignRequest request) {
// 1. 双因子身份验证(密码 + 短信验证码)
authService.verifyDualFactor(request.getUserId(),
request.getPassword(), request.getSmsCode());
// 2. 提取待签名内容摘要
byte[] contentDigest = MessageDigest.getInstance("SHA-256")
.digest(request.getContent().getBytes(StandardCharsets.UTF_8));
// 3. 使用用户私钥签名
PrivateKey privateKey = keyStoreService
.getPrivateKey(request.getUserId());
Signature signature = Signature.getInstance("SHA256withRSA");
signature.initSign(privateKey);
signature.update(contentDigest);
byte[] signedData = signature.sign();
// 4. 持久化签名记录(含签名含义: 检测/审核/批准)
return signatureRepository.save(SignatureRecord.builder()
.userId(request.getUserId())
.contentDigest(Base64.encode(contentDigest))
.signedData(Base64.encode(signedData))
.certSerial(keyStoreService.getCertSerial(request.getUserId()))
.signTime(LocalDateTime.now())
.meaning(request.getMeaning())
.build());
}
}4. 检测流程引擎实现
4.1 基于状态机的流程引擎

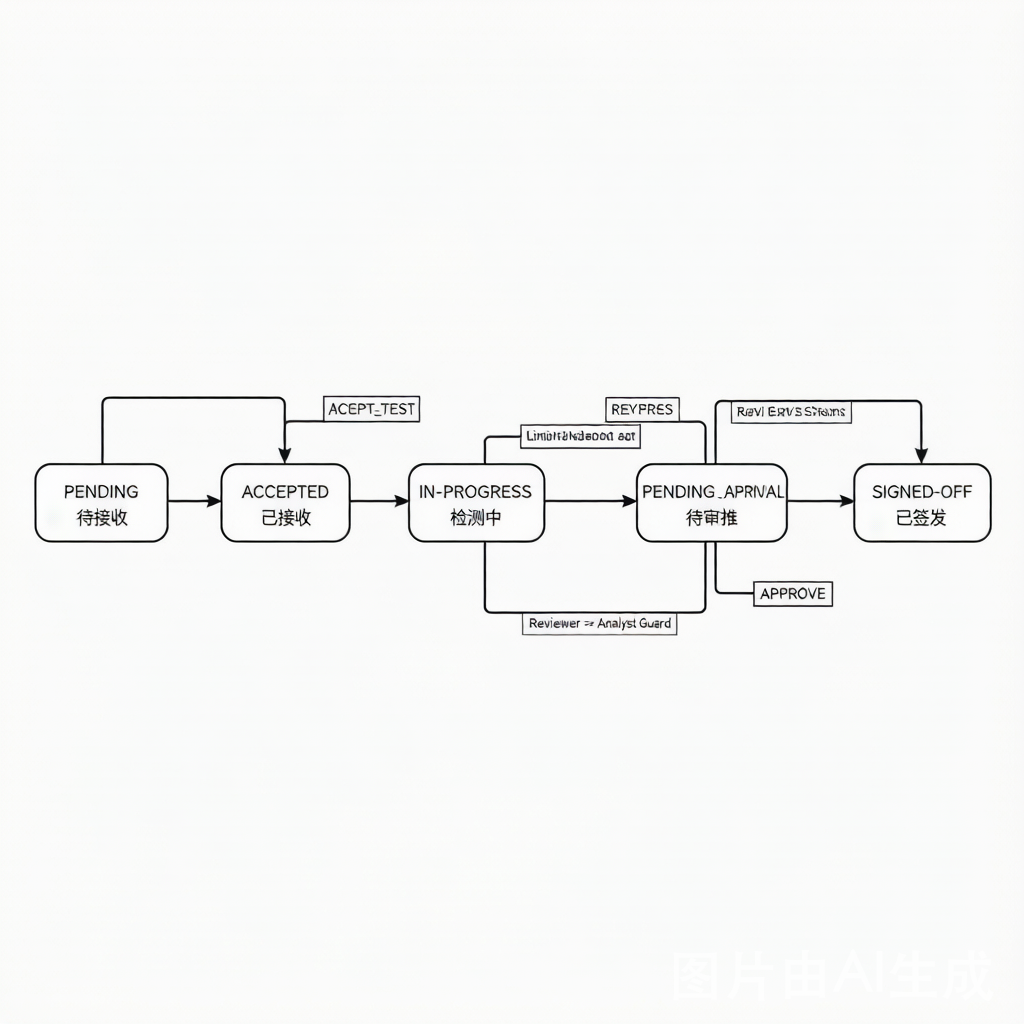

检测流程采用有限状态机（FSM）驱动，每个检测任务从"待接收"到"已签发"经过严格的状态流转。使用Spring StateMachine框架实现，状态转换受Guard条件和Action动作约束，确保流程合规：
java
// 检测任务状态机配置
@Configuration
@EnableStateMachineFactory
public class TaskStateMachineConfig
extends EnumStateMachineConfigurerAdapter<TaskState, TaskEvent> {
@Override
public void configure(StateMachineStateConfigurer<TaskState, TaskEvent> states)
throws Exception {
states.withStates()
.initial(TaskState.PENDING)
.states(EnumSet.allOf(TaskState.class))
.end(TaskState.SIGNED_OFF);
}
@Override
public void configure(
StateMachineTransitionConfigurer<TaskState, TaskEvent> transitions)
throws Exception {
transitions
.withExternal()
.source(TaskState.PENDING).target(TaskState.ACCEPTED)
.event(TaskEvent.ACCEPT)
.action(assignAnalystAction())
.and()
.withExternal()
.source(TaskState.ACCEPTED).target(TaskState.IN_PROGRESS)
.event(TaskEvent.START_TEST)
.guard(analystQualificationGuard()) // 检测员资质校验
.and()
.withExternal()
.source(TaskState.IN_PROGRESS).target(TaskState.PENDING_REVIEW)
.event(TaskEvent.SUBMIT_RESULT)
.action(validateResultAction()) // 限值校验
.and()
.withExternal()
.source(TaskState.PENDING_REVIEW).target(TaskState.PENDING_APPROVAL)
.event(TaskEvent.REVIEW_PASS)
.guard(reviewerGuard()) // 审核人不能是检测人(职责分离)
.and()
.withExternal()
.source(TaskState.PENDING_APPROVAL).target(TaskState.SIGNED_OFF)
.event(TaskEvent.APPROVE)
.action(generateReportAction()); // 触发报告生成
}
}4.2 限值校验规则引擎
检测结果提交时，系统根据检测方法配置的限值规则自动判定结果状态（合格/不合格/需复测）。规则引擎基于Drools实现，支持规格限、判定区间、多参数关联判定等复杂规则：
java
// 限值校验 Drools 规则文件 (limit_validation.drl)
rule "pH值规格限判定"
salience 100
when
$r : TestResult(methodCode == "pH-001", doubleValue != null)
eval($r.getDoubleValue() < 6.5 || $r.getDoubleValue() > 7.5)
then
$r.setVerdict(ResultVerdict.OUT_OF_SPEC);
insert(new QCAlert($r.getTaskId(), "pH值超出规格范围[6.5, 7.5]"));
end
rule "水分测定判定 - 需复测"
salience 90
when
$r : TestResult(methodCode == "MOIST-002", doubleValue != null)
$prev : TestResult(methodCode == "MOIST-002",
taskId == $r.getTaskId(),
doubleValue != null,
Math.abs(doubleValue - $r.getDoubleValue()) > 0.3)
then
$r.setVerdict(ResultVerdict.NEED_RETEST);
insert(new QCAlert($r.getTaskId(), "平行样偏差超0.3%，需复测"));
end5. 技术难点与解决方案
5.1 分布式事务一致性
LIMS中"提交检测结果"操作涉及流程服务（更新任务状态）、质控服务（记录质控数据）、报告服务（预生成报告草稿）多个微服务的协同写入。采用Saga编排模式实现最终一致性，由流程服务作为编排器，通过补偿事务回滚异常场景：
提交结果 Saga 执行序列:
1. 流程服务: 更新任务状态 → PENDING_REVIEW
2. 质控服务: 写入质控判定记录
3. 报告服务: 生成报告草稿
补偿链 (任一步骤失败时逆向执行):
3'. 报告服务: 删除报告草稿
2'. 质控服务: 标记质控记录无效
1'. 流程服务: 回滚任务状态 → IN_PROGRESS5.2 高频仪器数据采集
分析仪器（如色谱仪、质谱仪）在运行过程中以毫秒级频率产生时序数据。采用Kafka + InfluxDB架构：仪器采集Agent将原始数据推送到Kafka缓冲，消费者服务按批次写入InfluxDB时序数据库，业务系统通过查询接口按时间范围聚合读取。对于需要实时监控的仪器状态，通过WebSocket向前端推送关键指标。
6. 总结与延伸
上述微服务拆分策略、审计日志哈希链、状态机流程引擎等技术方案，在硕晟LIMS Pro系统中已有完整的工程实践落地。硕晟LIMS Pro是硕晟公司面向检测实验室研发的LIMS产品，基于Spring Cloud微服务架构，内置ALCOA+数据完整性机制与ISO/IEC 17025合规规则引擎，支持多租户SaaS部署模式。更多技术细节与产品信息可访问硕晟官网。
