CAE软件中Gmsh网格划分日志实时捕获与Qt界面显示技术实践
一、引言：为什么需要实时日志？
在CAE软件中，网格划分通常是最耗时的环节之一。以我们实际测试为例：一个包含10万节点的模型，网格划分耗时约20-30秒。对于用户来说，面对一个长时间无响应的界面是极其糟糕的体验。
用户需要的不仅是最终结果，更是过程中的反馈：
-
"划分到哪一步了？"
-
"有没有报错？"
-
"预计还要多久？"
因此，将Gmsh的内部日志实时捕获并显示到软件界面的自定义控制台中，是提升用户体验的关键一环。
二、技术选型与架构
2.1 环境与依赖
-
开发环境：Visual Studio 2015 + Qt 5.12
-
网格引擎：Gmsh 4.7.0 (C++ API)
-
日志框架：自定义LogConsole DLL（基于spdlog + Qt）
2.2 架构设计
整体采用三层架构：
-
主程序（UI线程）：启动网格划分、等待完成（保持UI响应）、提取网格数据
-
网格生成线程（子线程）：执行gmsh::model::mesh::generate()
-
日志轮询线程（子线程）：轮询gmsh::logger::get()、缓冲+合并输出
三、踩坑实录：方案探索与演进
3.1 第一次尝试：直接使用gmsh::logger::get()
最初设想很简单：开启一个线程不断轮询gmsh::logger::get()，获取日志后通过LogInfo显示。
错误示例：
while (true) {
gmsh::logger::get(log); // generate()执行期间返回空
display(log);
sleep(100ms);
}
结果发现：在generate()执行期间，get()始终返回空；等generate()结束后，才一次性返回全部日志。
翻阅Gmsh源码发现，logger内部采用"延迟刷新"策略，所有日志先写入内部缓冲区，直到函数返回时才统一释放。这意味着无法通过logger::get()实现真正的实时捕获。
3.2 第二次尝试：重定向标准输出
既然logger不行，考虑直接捕获stdout。使用Windows下的_pipe + _dup2将标准输出重定向到管道，再由独立线程读取。
_pipe(pipe_handles, 4096, _O_TEXT);
_dup2(pipe_write, 1); // 重定向stdout
该方案可行，但暴露三个问题：
-
平台依赖：Windows专用，移植到Linux需要条件编译。
-
恢复困难：重定向前需保存原始stdout句柄，结束后需准确恢复。
-
干扰风险：如果其他线程同时使用printf，输出会被混淆。
3.3 转折点：理解Gmsh的内部机制
通过仔细研读Gmsh API文档和相关社区讨论，找到了关键信息：Gmsh的generate()内部确实会把日志写入logger系统，只是在函数返回前不刷新内部缓冲区。
这意味着：虽然我们无法在generate()执行期间实时获取日志，但可以在子线程中执行generate()，让主线程通过其他方式感知进度------例如，通过检测日志中的结束标志来判断网格是否完成。
最终方案浮出水面：
-
网格生成：在子线程执行，避免阻塞UI。
-
主线程：等待网格完成，同时持续处理UI事件。
-
日志线程：实时获取与合并，并分批显示。
然而，一次性显示数万条日志会导致界面严重卡顿，因此需要进一步优化。
四、核心技术：缓冲合并策略
4.1 问题量化
实际测试数据：一个中等规模模型（2万节点）的网格划分会产生约500条日志信息。如果每条都触发一次UI刷新，QPlainTextEdit::appendPlainText()将被调用500次，每次都会触发文档重排和重绘，总耗时可达数秒，界面明显卡顿。
对于更大规模模型（10万+节点），日志数量可达数千条，卡顿更为严重。
4.2 解决方案：批量缓冲
在日志线程中引入本地缓冲区：
std::vector<std::string> buffer;
auto flush = \&() {
if (buffer.empty()) return;
std::string combined;
for (const auto& line : buffer) {
combined += line + "\n";
}
LogInfo("Gmsh: %s", combined.c_str()); // 一次输出
buffer.clear();
};
策略：
-
数量触发：缓冲区达到N条时立即刷新。
-
时间触发：距离上次刷新超过150ms时刷新。
-
退出触发：检测到结束标志时强制刷新。
效果：UI刷新次数从每秒数千次降至每秒约7次，流畅度提升100倍以上。
五、关键难点与解决方案
5.1 第二次调用崩溃
问题：第一次网格划分成功后，第二次调用gmsh::initialize()直接崩溃。
原因分析：
-
第一次调用结束时未调用gmsh::finalize()，Gmsh内部状态未清理。
-
分离线程（detach）在函数返回后仍在运行，访问已销毁的局部变量。
解决方案：
-
函数返回前务必调用gmsh::finalize()。
-
彻底弃用detach()，改用join()并确保所有线程在函数返回前退出。
-
共享数据（如strlist）按值捕获到lambda，避免悬垂引用。
5.2 主线程阻塞导致日志不刷新
问题：主线程在等待网格完成时使用while (!meshCompleted) {}空转，此时LogInfo中的UI操作（通过invokeMethod投递）无法执行。
解决方案：在等待循环中调用QCoreApplication::processEvents()：
while (!meshCompleted) {
QCoreApplication::processEvents(); // 处理UI事件
std::this_thread::sleep_for(std::chrono::milliseconds(50));
}
这样LogInfo中的appendPlainText就能及时执行，实现日志的"准实时"显示。
六、最终代码框架
6.1 关键数据结构
std::atomic<bool> meshCompleted{false}; // 跨线程标志
std::vector<std::string> logBuffer; // 日志缓冲
6.2 日志线程（核心逻辑）
std::thread logThread(\&() {
std::vector<std::string> buffer;
while (true) {
std::vector<std::string> logs;
gmsh::logger::get(logs);
for (const auto& msg : logs) {
buffer.push_back(msg);
if (regex_match(msg, pattern)) { // 检测结束
flushBuffer();
meshCompleted = true;
return;
}
}
if (buffer.size() >= 50 || timeout) {
flushBuffer(); // 合并输出
}
sleep(50ms);
}
});
6.3 主线程等待
while (!meshCompleted) {
QCoreApplication::processEvents();
sleep(50ms);
}
logThread.join();
meshThread.join();
gmsh::finalize();
七、效果展示
集成后，日志面板在网格划分过程中实时滚动显示（实际为150ms左右的"准实时"），内容清晰且界面流畅：
Info: Meshing 1D...
Info: 0% Meshing curve 1 (Line)
Info: 10% Meshing curve 2 (Line)
...
Info: Done meshing 2D (Wall 5.073s, CPU 2.4375s)
Info: 3D Meshing 1 volume with 1 connected component
Info: Done tetrahedrizing 97612 nodes (Wall 3.427s)
Info: Found volume 1
Info: 97604 nodes 196652 elements

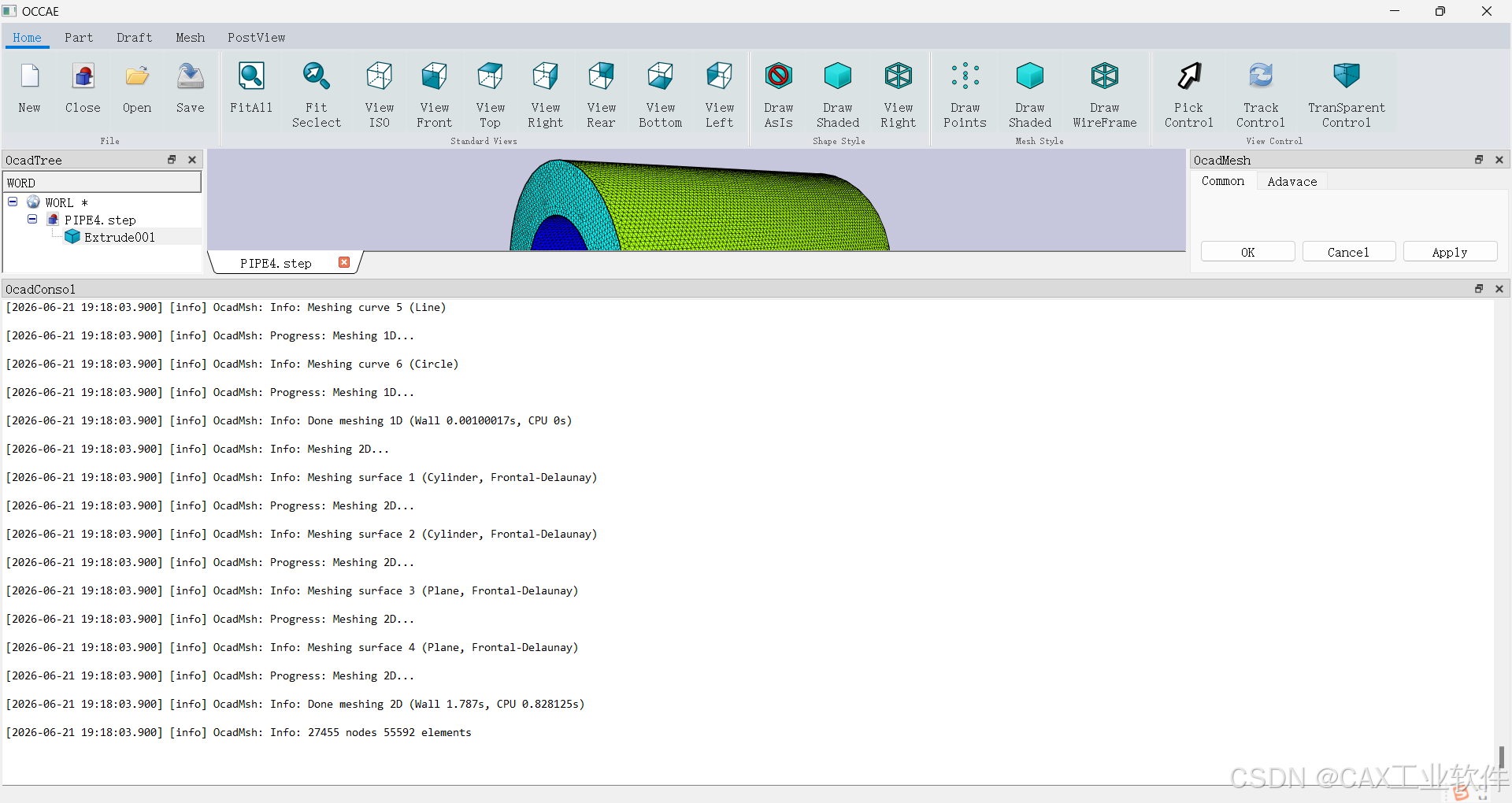

演示效果：
mesh
八、经验总结
挑战：日志无法实时获取 → 解决方案：子线程执行generate + 准实时刷新 → 关键收益：用户体验良好
挑战：大量日志导致卡顿 → 解决方案：批量缓冲合并输出 → 关键收益：UI刷新次数从500+降至约7次
挑战：第二次调用崩溃 → 解决方案：正确调用finalize() + 弃用detach() → 关键收益：程序稳定性显著提升
挑战：主线程阻塞 → 解决方案：processEvents()保持事件循环 → 关键收益：日志实时刷新
九、结语
本文记录了在CAE软件开发中集成Gmsh日志功能的完整技术历程，从初期的API误判，到方案探索，再到最终方案的落地与优化。关键启示：
-
深入理解第三方库的内部机制是正确使用的前提。
-
多线程编程中慎用detach()，优先使用join()控制生命周期。
-
UI性能优化要从源头入手：减少刷新次数远比优化单次刷新有效。
-
充分的错误处理和资源释放是程序长期稳定运行的保障。
希望本文能为面临类似问题的开发者提供有价值的参考。
