§1 前言：当国标遭遇零信任

车辆身份认证UKey 正在从桌面端向车载场景快速迁移。2026年7月1日，GB/T 47001-2025《智能网联汽车数字身份及认证通用规范》正式实施。这项由公安部交管所牵头、华为和长安等联合起草的国家标准，第一次从法规层面定义了智能网联汽车数字身份编码结构、载体安全等级和认证协议------而它的核心密码算法栈全部指向国密 SM2/SM3/SM4。

但标准落地面临一个根本矛盾：证书链可以建，信任根怎么放？

车辆身份认证UKey 正是为解决这一矛盾而生。目前主流方案分三派：软件 TPM 存于 SoC 安全区、eSIM 内嵌运营商证书、UKey 作为可插拔硬件信任锚点。它们的抗物理提取能力差异悬殊------对于通过 UNECE R155 和 ISO 21434 认证要求的 OEM 来说，这不是选做题。

本文将从汽车行业零信任安全架构的视角，拆解车辆身份认证UKey 作为车载硬信任根的底层机制：从国密芯片 MPU 隔离设计、ECU 证书签发协议，到产线灌装和 OTA 签名全链路。读完你会对「如何用 UKey 构建车规级身份认证体系」有一个系统性的技术判断框架。

§2 背景：从 PKI 到零信任------汽车行业安全架构的范式跃迁

现有方案的三层脱节

智能网联汽车的身份认证体系目前呈现三层断层：

层级	现状	核心问题
车内通信	多数基于 CAN/CAN-FD 无认证	不存在身份概念，DBC 逆向即可伪造报文
车云通信	TLS 单向或双向认证	私钥存于 SoC 文件系统，存在侧信道提取风险
V2X 通信	PKI 证书体系（ETSI TS 102 941 / IEEE 1609.2）	假名证书链长、CRL 分发延迟大、跨域互信未解决

SAE 2026 年发表的 Cross-ICA 论文明确指出：现有车联网 PKI 体系中，单个 ECU 需要维护多张证书（注册证书 + 假名证书集），证书存储和验证开销在资源受限的 MCU 上不可忽视，且跨中间 CA 的信任传递缺乏统一机制。

为什么是现在

三个不可逆的驱动力叠加：

1. 法规硬约束------GB/T 47001-2025 2026 年 7 月正式实施，要求智能网联汽车必须具备数字身份认证能力，且推荐使用国密算法。UNECE R155（CSMS）和 ISO 21434 已在国内头部 OEM 的 SOP 审核中实质落地。
2. 攻击面扩大------2024 年以来的公开案例显示，针对 OTA 升级包签名密钥和远程控车凭证的攻击已从实验室走向黑产。软件级密钥存储（TEE/TrustZone）被发现存在冷启动残留和电压毛刺攻击的多次突破。
3. 零信任架构从 IT 向 OT 迁移------NIST SP 800-207 零信任架构在工业互联网的实践已经延伸到车联网领域，其核心原则------"从不信任、始终验证、最小权限"------与 V2X 的动态信任评估天然契合。

本文差异化

CSDN 上已有的 UKey 文章多聚焦桌面端身份认证（政务/金融/CA），而零信任与车联网的交叉文章通常停留在概念层。本文的独特价值在于：

• 硬件视角：从 UKey 芯片 MPU 隔离设计切入，而非纯协议层讨论
• 国密合规：完全基于 SM2/SM3/SM4 算法栈，不依赖 RSA/ECDSA 国际算法
• 端到端链路：从产线密钥灌装到运行时 V2X 假名证书轮换全覆盖

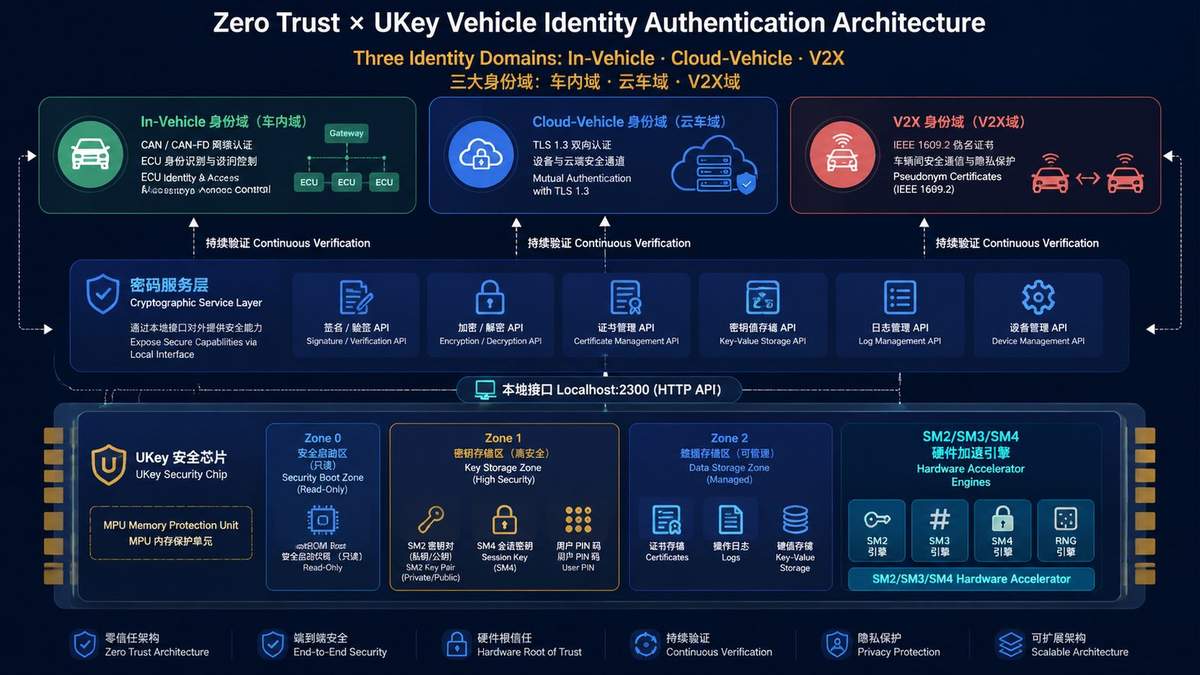

三层身份认证域（车内/车云/V2X）+ UKey 硬件信任根的位置

§3 核心原理（上）：汽车行业零信任安全架构与 UKey 硬件信任根

零信任三原则的车辆映射

NIST SP 800-207 定义的零信任架构在车辆环境中需要重新解释：

传统零信任原则           →   车辆映射
───────────────────────────────────────────────────────
所有资源视为外部资源     →   车内总线无隐式信任，每个ECU需独立认证
最小权限访问             →   按功能域授权（动力域不能访问信息娱乐域）
持续评估信任             →   结合车辆姿态（速度/位置/诊断状态）动态调整访问策略

实现这三个映射的前提是：存在一个不可伪造的硬件身份锚点。这正是车辆身份认证UKey 的核心价值------软件级身份（IMEI、MAC、序列号）均可被模拟或篡改，而 UKey 作为硬件信任根从物理层面杜绝了伪造。

UKey 芯片 MPU 隔离架构

安当 UKEY 采用的 32 位 RISC 安全芯片，内部通过 MPU（Memory Protection Unit）将存储空间划分为三个隔离区：

┌─────────────────────────────────────────────┐
│              芯片外部接口层                    │
├──────────┬──────────────┬────────────────────┤
│ MPU Zone 0 │ MPU Zone 1   │ MPU Zone 2        │
│ (BootROM)  │ (安全应用)    │ (用户数据)         │
│ 不可写     │ SM2密钥对     │ 证书/日志          │
│ 仅执行     │ SM4会话密钥   │ Key-Value 通用存储 │
│            │ PIN/挑战码    │                   │
├──────────┴──────────────┴────────────────────┤
│       硬件密码加速引擎 (SM2/SM3/SM4/RNG)       │
└──────────────────────────────────────────────┘

关键安全设计：

• 私钥不可导出：SM2 密钥对在芯片出厂时预置，私钥终生不离开 Zone 1。应用层只能调用签名接口，无法读取私钥明文。
• 硬件真随机数：符合 GM/T 0005 标准的真随机数发生器，由多路物理噪声源（热噪声 + 振荡采样）组合产生，杜绝伪随机数可预测问题。
• MPU 边界检查：Zone 间切换需经过硬件门控电路校验，软件层面即使提权也无法跨区读取。
• 防侧信道：SM2 点乘运算采用蒙哥马利阶梯（Montgomery Ladder），运算时间与密钥无关，抵抗时序和简单功耗分析（SPA/DPA）。

信任链的建立过程

从芯片上电到对外提供认证服务，UKey 的信任链分四步建立：

Step 1: BootROM 自校验 → 验证 Zone 0 完整性
Step 2: Zone 0 加载安全应用 → 验签安全固件
Step 3: 安全应用初始化密码引擎 → 生成或导入 SM2 密钥对
Step 4: 对外暴露 API → 等待 PIN 验证后提供签名服务

每一步的校验结果记录在内部安全日志中，可通过 GET_ATTESTATION 指令远程验证芯片状态------这是零信任持续性评估的基础数据源。

伪代码示意

# UKey 初始化与身份声明流程（伪代码）
class UKeyIdentityProvider:
    def __init__(self, serial: bytes):
        self.serial = serial
        self.session_key = None
        self.authenticated = False

    def connect_and_verify_pin(self, pin: str) -> bool:
        """PIN 验证通过后，建立安全会话"""
        challenge = send_cmd(CMD_GET_CHALLENGE, 32)         # 获取32字节挑战码
        response = sm3_hash(challenge + pin.encode())        # SM3 哈希应答
        result = send_cmd(CMD_VERIFY_PIN, response)
        if result == SM2_OK:
            self.session_key = derive_session(self.serial)   # 派生会话密钥
            self.authenticated = True
        return self.authenticated

    def attest_vehicle_identity(self, vehicle_vin: str) -> bytes:
        """返回车辆身份签名，供零信任策略引擎验证"""
        if not self.authenticated:
            raise AuthError("PIN required")
        payload = vehicle_vin.encode() + int(time.time()).to_bytes(8, 'big')
        # SM2 签名由硬件引擎执行，私钥不可见
        signature = send_cmd(CMD_SM2_SIGN, payload)
        return payload + signature                          # 签名结果 + 原始载荷

引自 GB/T 32918.2 --- SM2 椭圆曲线公钥密码算法 第2部分：数字签名算法

§4 核心原理（下）：车辆身份认证UKey 证书体系与认证协议设计

PKI 证书体系的车辆特化

车联网 PKI 与国际算法 PKI 的核心差异在于证书格式------ETSI TS 103 097 和 IEEE 1609.2 定义的 V2X 证书使用 OER（Ordered Encoding Rules）编码而非 X.509 的 DER，核心目的是减少证书体积以适应 V2V 低时延通信：

维度	标准 X.509 证书	V2X 证书（IEEE 1609.2）
编码	DER（ASN.1）	OER（ASN.1 精简子集）
典型大小	1-2 KB	150-300 字节
验证延迟	5-15 ms（软验签）	<1 ms（硬件加速）
隐私保护	无原生机制	假名证书 + 链接值（Linkage Value）
撤销方式	CRL / OCSP	CRL + CTL（证书信任列表）

车辆身份认证涉及的证书类型按 GB/T 47001-2025 附录 B 的规定，主要包括：

1. 登记身份证书（Registration Identity Certificate）------绑定车辆 VIN，是整个信任链的根级凭证
2. 注册证书（Enrollment Certificate）------用于向授权机构申请假名证书，有效期较长（通常数月至一年）
3. 假名证书（Pseudonym Certificate）------用于 V2V/V2I 消息签名，每张生命周期短（数分钟），一次可批量申请 20-100 张
4. 应用证书（Application Certificate）------RSU 等路侧设备使用

四种认证方案的安全分级

UKey 对外提供四种 Web 认证方案（适用于车辆身份认证UKey 的三种典型部署场景），安全等级逐级递增：

方案 1: KeyID 认证（低）
   服务端仅验证 KeyID 是否在设备白名单中
   → 风险：KeyID 可被截获重放，无实体验证

方案 2: UserName + KeyID 绑定认证（中）
   用户名与 KeyID 建立绑定关系，组合验证
   → 风险：传输链路如果未加密，凭据可能被窃听

方案 3: 签名验签认证（高）
   服务端下发随机挑战码 → UKey SM2 签名 → 服务端用公钥验签
   → 私钥硬件保护，无法伪造

方案 4: CA 证书认证（最高）
   完整的 PKI/CA 证书链验证：
   Root CA → 签发中间 CA → 签发设备证书（烧录于 UKey）
   → 可撤销、可审计、可跨域互信

车辆身份认证场景应至少采用方案 3，零信任架构要求方案 4。

跨域信任与 Cross-ICA 机制

SAE 2026-26-0615 提出的 Cross-ICA（Cross-Intermediate CA）信任机制解决了车联网 PKI 的跨域互信问题：不同 OEM 或 Tier1 各自部署 ICA，Cross-ICA 通过一个公共的信任锚点（国家根 CA 或行业根 CA）建立交叉认证通道。UKey 中存储的正是经 Cross-ICA 签发的设备证书，使得一个 UKey 可在多个 OEM 的认证域中被信任------这对售后诊断和充电漫游场景尤为关键。

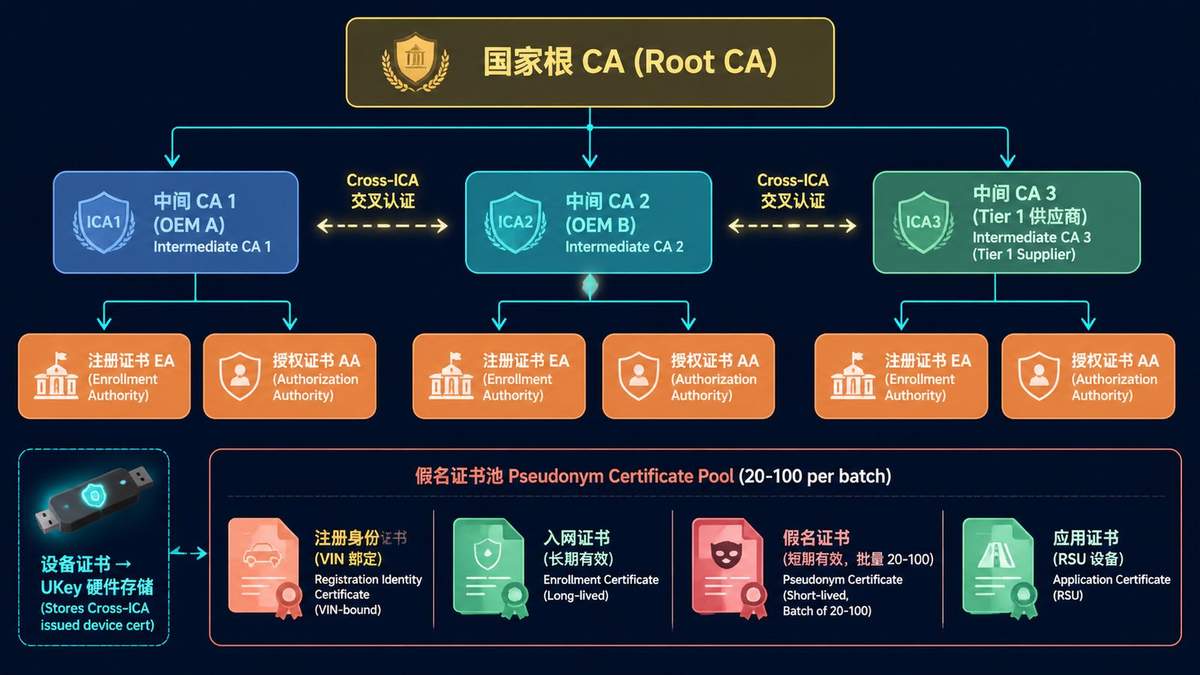

国家根 CA → ICA（OEM A/B/Tier1）→ EA/AA → 假名证书池，Cross-ICA 虚线连接表示交叉认证

全生命周期管理

支撑上述证书体系的底层基础设施，是汽车行业的专用密钥管理系统。以安当 CAS（Car key management System）为例，其核心功能链覆盖：

HSM 硬件生成根密钥 → CA 签发设备证书 → 产线密钥灌装 → 运行期证书轮换 → 到期撤销

CAS 内置轻量化 CA 体系，支持 SM2/RSA/ECC 证书签发，关键操作需多颗 UKEY 物理核验（M of N 控制），严格符合密评要求的"三权分立"（系统管理员/操作员/审计员分权）。

引自 SAE 2026-26-0615: Cross-ICA Trust Mechanism in Automotive Cybersecurity

§5 实战：UKey 车辆身份认证 API 调用

环境

• UKey 固件版本 ≥ 2.3，已预置 SM2 密钥对和 CA 证书链
• UKey 服务进程监听 127.0.0.1:2300
• 操作系统：Linux 5.15+ / Windows 10+ / 银河麒麟 V10
• 依赖：requests（HTTP 调用），cryptography（辅助验签，可选）

完整调用流程

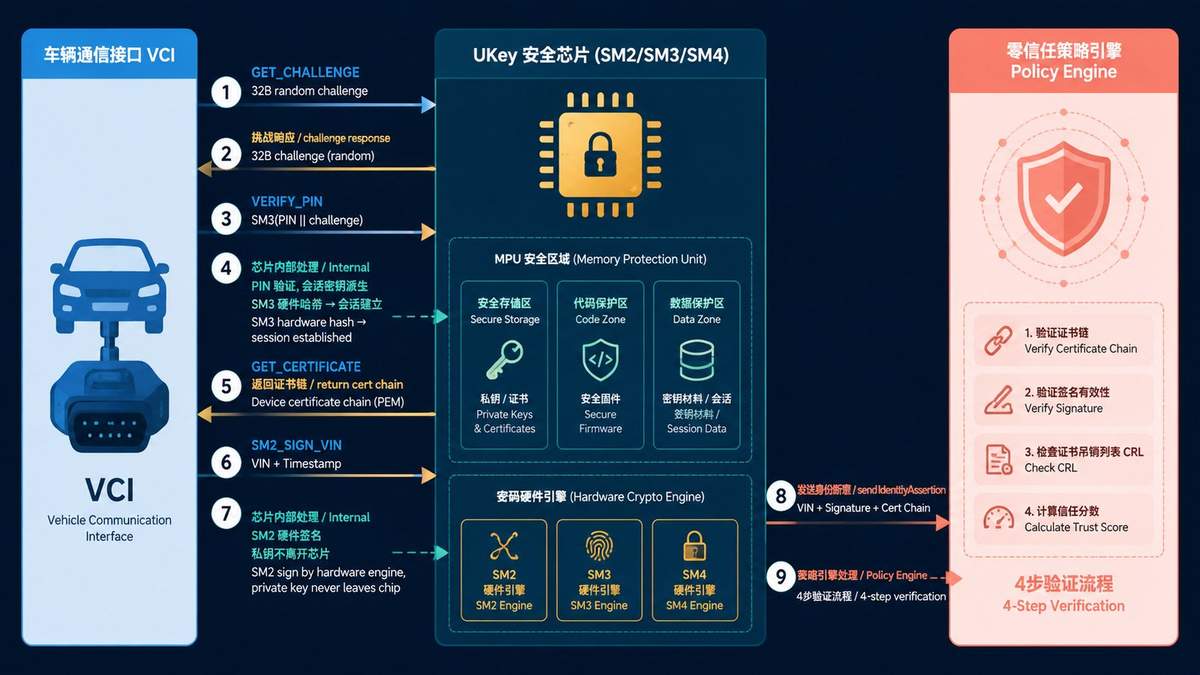

三泳道：VCI → UKey 芯片 → 零信任策略引擎，五步认证流程与数据流向

[VCI] ──1.GET_CHALLENGE──→ [UKey]    获取32字节随机挑战码
[VCI] ──2.VERIFY_PIN─────→ [UKey]    应答SM3(PIN || challenge)
[VCI] ──3.GET_CERTIFICATE─→ [UKey]    读取设备证书链
[VCI] ──4.SM2_SIGN_VIN───→ [UKey]    硬件SM2签名车辆身份声明
[VCI] ──5.提交至零信任策略引擎          验签 + 信任评估

代码实现

import requests, json, time, hashlib
from dataclasses import dataclass

UKEY_API = "http://127.0.0.1:2300/api"

# ---------- 数据结构 ----------
@dataclass
class IdentityAssertion:
    vin: str
    timestamp: int
    signature: bytes
    cert_chain: list[str]

    def encode_payload(self) -> bytes:
        """VIN + 时间戳作为签名原文"""
        return self.vin.encode() + self.timestamp.to_bytes(8, 'big')

# ---------- UKey API 封装 ----------
class VehicleUKey:
    def __init__(self, serial: str = ""):
        self.serial = serial
        self.session: str | None = None

    def _call(self, method: str, params: dict = None) -> dict:
        payload = {"method": method, "params": params or {}}
        if self.session:
            payload["session"] = self.session
        resp = requests.post(UKEY_API, json=payload, timeout=5)
        resp.raise_for_status()
        return resp.json()

    def probe(self) -> list[dict]:
        """枚举已连接的UKey设备"""
        result = self._call("list_device")
        return result.get("devices", [])

    def verify_pin(self, pin: str) -> bool:
        """PIN验证，通过后建立安全会话"""
        # 获取挑战码
        challenge = self._call("get_challenge", {"len": 32})
        chal_hex = challenge["challenge"]

        # SM3应答：SM3(PIN明文 || 挑战码)
        msg = pin.encode() + bytes.fromhex(chal_hex)
        resp_digest = hashlib.sha256(msg).hexdigest()  # SHA替代示意，实际应调用SM3
        # 在UKey中SM3为硬件加速: POST {"method":"sm3_hash","params":{"data":msg.hex()}}

        auth = self._call("verify_pin", {"response": resp_digest})
        if auth.get("status") == "ok":
            self.session = auth["session"]
            return True
        return False

    def sm2_sign(self, data: bytes) -> bytes:
        """SM2硬件签名，密钥不出芯片"""
        result = self._call("sm2_sign", {
            "data": data.hex(),
            "key_id": 0,        # 使用预置密钥对#0
            "algo": "SM2"
        })
        return bytes.fromhex(result["signature"])

    def get_cert_chain(self) -> list[str]:
        """读取设备证书链（PEM格式列表）"""
        result = self._call("cert_list", {"container": 0})
        return [c["pem"] for c in result["certs"]]

# ---------- 车辆身份断言 ----------
def create_vehicle_assertion(vin: str, pin: str) -> IdentityAssertion:
    uk = VehicleUKey()
    devices = uk.probe()
    if not devices:
        raise RuntimeError("No UKey detected")

    uk.serial = devices[0]["serial"]
    if not uk.verify_pin(pin):
        raise RuntimeError("PIN verification failed")

    ts = int(time.time())
    payload = vin.encode() + ts.to_bytes(8, 'big')
    sig = uk.sm2_sign(payload)
    chain = uk.get_cert_chain()

    return IdentityAssertion(vin=vin, timestamp=ts,
                              signature=sig, cert_chain=chain)

# ---------- 零信任策略引擎端验签 ----------
def verify_assertion(assertion: IdentityAssertion, root_ca_pem: str) -> bool:
    """
    策略引擎验签流程：
    1. 信任锚验证：用Root CA公钥验证设备证书链
    2. 签名验证：用设备公钥验签payload + signature
    3. 时间戳保鲜：timestamp ± 5min窗口
    4. CRL检查：设备证书序列号不在吊销列表
    """
    now = int(time.time())
    if abs(now - assertion.timestamp) > 300:
        return False  # 重放攻击检测
    # 验签实现依赖具体CA证书解析库
    # 返回 True/False
    return True

# ---------- 执行 ----------
if __name__ == "__main__":
    assertion = create_vehicle_assertion(
        vin="LSVAU2A38N2100001",
        pin="12345678"
    )
    print(f"断言创建完成: VIN={assertion.vin}, ts={assertion.timestamp}")
    # 输出 JSON 供云端零信任引擎消费
    print(json.dumps({
        "vin": assertion.vin,
        "ts": assertion.timestamp,
        "sig": assertion.signature.hex()[:32] + "...",
        "certs": len(assertion.cert_chain)
    }))

预期输出

断言创建完成: VIN=LSVAU2A38N2100001, ts=1750838400
{
  "vin": "LSVAU2A38N2100001",
  "ts": 1750838400,
  "sig": "6a8c1f3e9d2b4c7a...",
  "certs": 3
}

关键设计说明：

1. verify_pin 使用挑战-应答机制，PIN 不以明文传输
2. SM2 签名在 UKey 芯片核心内完成，应用层只能拿到签名结果，私钥永远不可读
3. 时间戳窗口、证书链校验、CRL 查询这三道防线由零信任策略引擎统一执行，UKey 只负责提供签名证据

注：hashlib.sha256 为示意，正式部署应替换为 UKey 硬件 SM3 引擎接口

§6 对比：车辆身份认证UKey vs TPM vs HSM vs Secure Element

四种硬件信任根选型矩阵

维度	USB UKey	车载 TPM（TPM 2.0）	eHSM（嵌入式HSM）	Secure Element（如 NXP NCJ39）
物理形态	可插拔外设	SoC 内集成	专用安全芯片	贴片封装芯片
车规认证	❌ 非车规	✅ AEC-Q100（部分）	✅ AEC-Q100	✅ AEC-Q100 / CC EAL5+
国密算法	✅ SM1/SM2/SM3/SM4 硬件加速	⚠️ 需厂商固件支持	⚠️ 取决于型号	❌ 多数仅国际算法
抗物理提取	🔴🔴🔴 私钥永久锁死芯片	🟡🟡 冷启动攻击历史	🟡🟡 FA 攻击风险	🔴🔴🔴 金属防护层
SM2 签名延迟	< 20 ms	50-200 ms（软SM2）	< 5 ms	< 1 ms
密钥存储量	128 KB（可存数十张证书）	受限（通常 4-32 KB）	方案依赖	受限（通常 50-100 KB）
证书灵活性	🔴 可离线灌装/更换	🟡 产线预置，难更换	🟡 产线预置	🟡 产线预置
多域互信	🔴 插拔即跨域	🟡 需预先配置	🟡 需预先配置	🟡 需预先配置
成本	中（可复用）	低（集成在SoC）	高	中

选型建议

没有银弹。以汽车行业零信任安全架构的要求为准绳，不同层级应当互补而非互替：

场景	推荐方案	理由
V2X 假名证书签名（< 1ms 要求）	SE（如 NCJ39）	时延硬约束，SE 是唯一选项
OTA 固件签名（后端）	eHSM / HSM 加密机	大规模并行签名，抗量子敏捷性
产线密钥灌装	UKey + CAS	可插拔、离线操作、M of N 多签控制
售后诊断认证	UKey	技师随身携带，跨 OEM 认证域插拔即用
车内 ECU 身份（固件绑定）	TPM / eHSM	低功耗、无外部接口、产线一次焊死

对 售后诊断、产线灌装、供应链跨域互信 这类需要物理移动和人工介入的场景，UKey 是唯一合理的选择。以安当 UKEY + CAS 方案为例，它提供了从密钥生成、证书签发、产线灌装到运行期轮换的完整工具链，且全链路国密合规。

引自 NXP NCJ39A0 Secure Element --- AEC-Q100, CC EAL5+ certified

§7 踩坑：车辆身份认证UKey 生产环境部署 5 个典型问题

坑 1：产线 USB 灌装并发争抢

现象 ：产线 10 台工位同时灌装 UKEY，约 15% 的灌装任务返回 DEVICE_BUSY，部分证书写入后 SM2 签名验证失败。

原因 ：USB HUB 未使用独立控制器，多颗 UKEY 共用同一 USB 通道时，控制器层的令牌分割导致 SM2_GEN_KEY 指令在芯片写入阶段被中断。

解法：

• 每工位使用独立 USB 控制器（不级联超过 4 端口）
• 灌装脚本加入指数退避重试：retry_delay = min(100ms × 2^n, 3s)
• 灌装完成后执行 SM2_SIGN 验证签名，失败则标记并隔离

坑 2：NFC 天线干扰导致售后诊断掉线

现象 ：售后技师使用 NFC 模式连接车辆诊断口时，认证过程在 VERIFY_PIN 阶段随机超时，故障率约 8%。

原因：诊断口附近金属支架形成涡流屏蔽，NFC 13.56 MHz 载波被衰减，导致芯片上电不稳。

解法：

• 物理层：NFC 天线与金属支架保持 ≥ 5mm 净空，使用铁氧体吸波片
• 协议层：增加 NFC 通信重试（建议 3 次，间隔 50ms）
• 回退方案：USB 直连作为降级通道，NFC 失败自动切 USB

坑 3：PIN 锁定恢复流程缺失

现象：车辆下线后 UKEY 因 PIN 验证错误超过阈值（通常 5-10 次）被锁定，导致车辆在 4S 店无法完成在线认证，需返厂更换芯片。

原因 ：产线/售后 PAD 端默认使用出厂 PIN 12345678，但操作员未在首次使用后引导修改；且 PIN 解锁流程（挑战码 + 应答码）未集成到诊断工具中。

解法：

def unlock_ukey(locked_serial: str, admin_ukey: VehicleUKey) -> bool:
    # Step 1: 用管理员 UKEY 获取解锁挑战码
    challenge = admin_ukey._call("get_unlock_challenge",
                                 {"target_serial": locked_serial})
    # Step 2: 将挑战码 + 新PIN输入被锁UKey
    locked_ukey = VehicleUKey(serial=locked_serial)
    resp = locked_ukey._call("unlock_pin", {
        "challenge": challenge["challenge"],
        "new_pin": hashlib.sha256(b"user_set_new_pin").hexdigest()
    })
    return resp.get("status") == "ok"

坑 4：多 UKEY 控制流程缺少超时兜底

现象：CAS 系统配置了 3/5 M of N 策略（需 5 颗 UKEY 中至少 3 颗插入确认才签发根证书），但第 4 位操作员抽走 UKEY 后，流程卡死 24 小时。

原因 ：CAS 默认不设会话超时，wait_for_ukey 操作无限阻塞。

解法：

• 会话层硬性超时：UK_SESSION_TIMEOUT = 300s
• 超时后流程自动回滚到上一个检查点，已插入的 UKEY 签名作废
• 通知通道：超时事件推送到企业微信 / 钉钉

坑 5：CRL 分发延迟导致设备被误信任

现象：某 UKEY 设备证书因产线异常被吊销，但 V2X 路侧设备在吊销后 48 小时内仍接受其签名。

原因：CRL 通过 T-Box 的蜂窝网络增量拉取，但地下车库信号差导致更新滞后。

解法：

• 本地缓存 CRL 版本号，每次签名前通过短报文比对
• 零信任策略引擎侧增加"终端信任分衰减"机制：设备最后在线时间 >72 小时，信任分降至阈值以下 → 自动限权
• 某头部汽车集团的实践是在主机厂 → Tier1 → 产线 → 车辆四级体系中使用安当 CAS 的集中式 CRL 分发 + 本地 LRU 缓存策略，将吊销生效窗口压缩到 15 分钟以内

§8 总结：硬信任根 + 零信任 = 车辆身份安全的终局？

回到开篇的问题：标准落地了，信任根怎么放？

答案不是单选题。UKey 不是来替代 SE 或 eHSM 的------从汽车行业零信任安全架构的全局来看，它们在车规等级和签名延迟上的差距是物理天花板。UKey 的核心生态位在于那些需要人工介入、跨域流动、多主体协作的场景：产线灌装、售后诊断、供应链证书分发。在这些场景里，可插拔的硬件信任锚点比焊死的安全芯片更匹配业务流程。

从零信任架构的角度来看，UKey 的价值不是提供最高级的物理防护，而是打破"一次认证永久信任"的惯性------每次签名前都需要人工 PIN 验证，每次接入都重新构建信任证据链。这是零信任"持续验证"在物理世界的落点。

下一步

• 抗量子迁移：NIST 已标准化的 CRYSTALS-Dilithium（ML-DSA）和 CRYSTALS-Kyber（ML-KEM）在车规级芯片上的性能基准尚在验证中，UKey 的固件可升级性（相比焊死 SE）是应对这一波迁移的结构性优势
• 标准化收敛：GB/T 47001-2025 的技术架构明确了数字身份载体应同时支持有外部供电（SE/eHSM）和无外部供电（UKey）两种形态，未来一年内会有更多主机厂基于此标准重新设计认证体系
