芯片是电子设备的"大脑"，而芯片封装则是保护这颗"大脑"的"安全舱"与连接外部的"桥梁"，既要隔绝水汽、粉尘等干扰，实现电信号传输与热量导出，又要固定芯片、保障其稳定工作。在封装的全过程中，应力是一个无法回避的隐形问题------它看不见、摸不着，却贯穿芯片设计、制造、服役的每一个环节，直接影响芯片的性能、可靠性与使用寿命。深入理解芯片封装中的应力，既是芯片封装技术的核心要点，也是破解高端芯片"隐形失效"的关键。
一、什么是芯片封装中的应力？

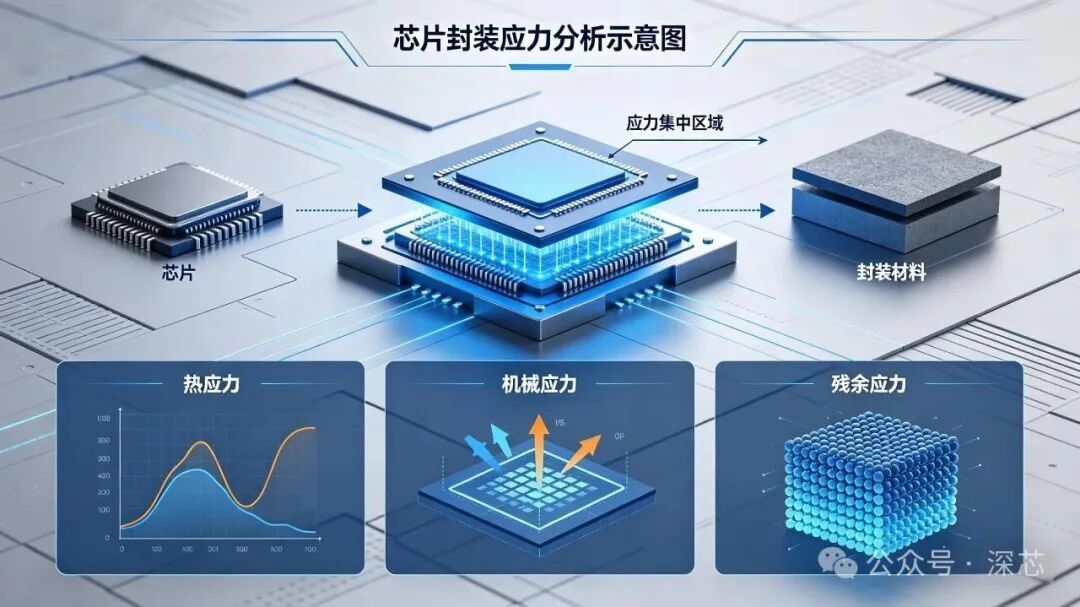

从本质上讲，应力是物体内部因受到外力、温度变化或结构约束，而产生的单位面积上的内力，用于抵抗自身形状或体积的改变。在芯片封装场景中，应力特指封装体（包含芯片、基板、焊球、塑封料等）内部及各组件之间，因材料特性差异、工艺过程作用或环境变化，产生的相互作用力，其大小与材料的弹性模量、形变程度密切相关，可分为拉伸应力、压缩应力和剪切应力三种基本类型。
与宏观物体的应力不同，芯片封装中的应力具有"微观、集中、持久"的特点。芯片本身尺寸微小（先进制程芯片甚至不足1平方毫米），封装组件多为异质材料拼接，应力往往集中在芯片边缘、焊球颈部、材料界面等薄弱部位，且一旦产生，很难完全消除，会长期存在于封装体内，成为引发后续失效的潜在隐患。简单来说，封装应力就像芯片封装体内部的"内耗"，各组件相互"拉扯"或"挤压"，始终处于一种不稳定的平衡状态。
二、芯片封装中，应力为什么会存在？
芯片封装中应力的产生，核心源于"材料差异、工艺过程、结构约束"三大因素，其中材料热膨胀系数不匹配是最主要的根源，三者相互叠加，使得应力成为封装过程中不可避免的产物。
首先，最核心的原因是异质材料的热膨胀系数（CTE）不匹配。一个典型的芯片封装体包含多种不同材料：芯片的核心材质硅（Si），热膨胀系数约为2.6-3.0 ppm/℃；封装基板（如FR-4 PCB）的热膨胀系数约为15-18 ppm/℃；焊球（如SnAgCu焊料）的热膨胀系数高达21-25 ppm/℃；塑封料的热膨胀系数则介于5-30 ppm/℃之间。这些材料被刚性连接在一起，当封装体经历温度变化（如封装工艺中的回流焊、芯片工作时的发热、环境温度波动）时，不同材料会按照自身的热膨胀系数膨胀或收缩，而这种不同的形变趋势被相互约束，无法自由伸展，进而在材料内部和界面处产生热机械应力------这是封装应力最主要的来源，也是导致后续失效的核心诱因。
其次，封装工艺过程会直接引入残余应力。芯片封装涉及模塑、键合、回流焊、固化、切割等多个步骤，每个工艺环节都会带来应力。例如，模塑过程中，塑封料在高温下流动填充，冷却固化时会发生体积收缩，而收缩过程受到芯片、基板的约束，会在塑封料内部及与芯片的界面处产生固化收缩应力；回流焊过程中，焊料经历高温熔化再冷却凝固，温度的剧烈变化的同时，焊料与芯片、基板的热膨胀差异会进一步加剧应力；键合工艺中，超声能量、键合压力的施加，也会在键合点附近产生局部应力，这些应力最终会残留于封装体内，叠加在热机械应力之上，增加应力总量。
最后，结构设计与外部环境会加剧应力。随着封装技术向小型化、高密度、薄型化发展，倒装芯片、晶圆级封装、三维堆叠封装等先进封装结构日益复杂，芯片与基板的连接更紧密、尺寸更紧凑，结构约束更强，应力集中现象会更加明显。此外，芯片在运输、组装过程中受到的机械冲击（如跌落、按压），以及服役过程中的功率循环（芯片工作与待机的温度交替）、环境温湿度变化，都会进一步诱发或加剧应力，打破封装体的应力平衡。
三、应力会对芯片封装产生哪些影响？
封装应力对芯片的影响具有"隐蔽性、累积性、破坏性"的特点，轻微的应力可能不会立即显现危害，但长期累积或应力超过材料承受极限时，会从结构、性能、可靠性三个层面引发一系列问题，甚至导致芯片彻底失效，这也是高端制造行业"隐形失效"的主要根源。
从结构层面来看，应力最直接的危害是导致封装体结构损坏。硅是脆性材料，抗拉伸能力较弱，当芯片表面的拉伸应力超过其承受极限时，会出现芯片开裂（Die Cracking）或晶圆开裂，尤其是芯片边缘存在微裂纹时，应力会在缺陷处高度集中，导致裂纹快速扩展，直接造成芯片报废；应力还会引发封装分层（Delamination），即不同材料界面之间的粘接失效，如芯片与底填料、塑封料与基板的界面剥离，破坏封装的密封性，让潮气、粉尘进入封装内部，为后续腐蚀、短路埋下隐患；此外，应力会导致封装体翘曲，影响芯片与PCB板的贴装精度，甚至导致焊球受力不均，引发焊球开裂。
从性能层面来看，应力会导致芯片电气性能下降。应力会影响芯片内部晶体管的特性，导致晶体管阈值电压漂移、漏电增加，进而影响芯片的逻辑功能和工作效率，出现信号延迟、功耗升高、信号失真等问题；对于射频芯片、传感器芯片等精密器件，应力还会干扰其灵敏度和测量精度，导致产品性能不稳定；同时，应力会破坏芯片内部的金属互连层，引发互连层裂纹，影响电信号的稳定传输，出现间歇性接触不良、信号丢包等现象。
从可靠性层面来看，应力会缩短芯片的使用寿命。应力的累积效应会导致材料疲劳，尤其是在高低温循环、功率循环的长期作用下，焊球、键合点等薄弱部位会因反复的拉伸与压缩，出现疲劳裂纹，最终导致焊点失效、引线断裂，切断芯片与外部的电气通路；应力还会加速封装材料的老化，降低塑封料的密封性和导热性，加剧金属化层的腐蚀，让芯片在服役后期出现"隐性失效"------初期难以检测，一旦爆发就会导致电子设备故障，造成巨大的经济损失和品牌信誉损害。
综上，芯片封装中的应力是一个贯穿始终的核心问题，其产生与材料、工艺、结构密切相关，其影响则覆盖芯片的结构完整性、电气性能和使用寿命。随着芯片封装技术向更先进、更精密的方向发展，如何精准预测、有效控制应力，已成为提升芯片封装可靠性、破解"隐形失效"的关键，也是芯片封装行业持续探索的核心课题。
