STM32 内部有不同的存储介质，这三种启动模式本质上是告诉内核（Cortex-M3）在上电或者复位的一瞬间，应该去哪一个物理存储区域读取第一行代码并开始执行。
我们可以把它们比作电脑从"本地硬盘"、"U盘重装系统"或"内存"启动。以下是这三个启动区的核心区别和具体应用场景：
1. 主闪存存储器（Main Flash Memory）
比喻：电脑的本地固态硬盘（C盘）。
-
对应的引脚状态 ：
BOOT0 = 0，BOOT1 = X（X代表任意电平，高低都行）。 -
它是什么 ：这就是芯片内部的用户 Flash 空间（对于 STM32F103C8T6 来说是 64KB）。我们平时用 Keil 或 STM32CubeIDE 编写的代码，编译出来的
.hex或.bin固件，都是烧录到这个区域。 -
使用场景 ：正常工作模式 。产品做好了，或者平时写代码正常调试，都是将
BOOT0连到 GND。上电后，内核直接运行你写的程序。
2. 系统存储器（System Memory）
比喻：电脑主板出厂自带的专用重装系统工具（或者品牌机的隐藏恢复分区）。
-
对应的引脚状态 ：
BOOT0 = 1，BOOT1 = 0。 -
它是什么 ：这是一块在芯片出厂时，由意法半导体（ST）官方直接固化好、只读的存储区（ROM） 。里面写死了一段官方的 Bootloader（引导程序）。
-
使用场景 ：串口 ISP 烧录固件。
-
当你的板子没有预留 SWD 调试口（或者 SWD 口被禁用了），你可以把
BOOT0接高电平，BOOT1接低电平，然后复位。 -
此时 STM32 会运行官方的引导程序，激活串口 1（
PA9/PA10）。你就可以配合电脑端的FlyMcu等软件，直接通过一条 USB 转串口线（比如板载的 CH340）把代码强行下载到主闪存里。下载完后，再把BOOT0恢复为 0 运行。
-
3. 内嵌 SRAM（Embedded SRAM）
比喻：把系统直接加载到运行内存（RAM）里运行。
-
对应的引脚状态 ：
BOOT0 = 1，BOOT1 = 1。 -
它是什么 ：这是芯片的静态随机存取内存（RAM，F103C8T6 只有 20KB），特点是读写速度极快，但断电后数据全部丢失。
-
使用场景 ：极端环境下的调试与测试。
-
比如你在做高频次的代码修改调试，如果每次都擦写 Flash，一是很慢，二是 Flash 有擦写寿命限制（虽然通常有几万次）。
-
你可以选择将代码直接下载到 SRAM 里运行，调试速度飞快。但由于 RAM 断电就没了，这种模式完全不能用于量产产品。
-
💡 核心底层逻辑：地址重映射

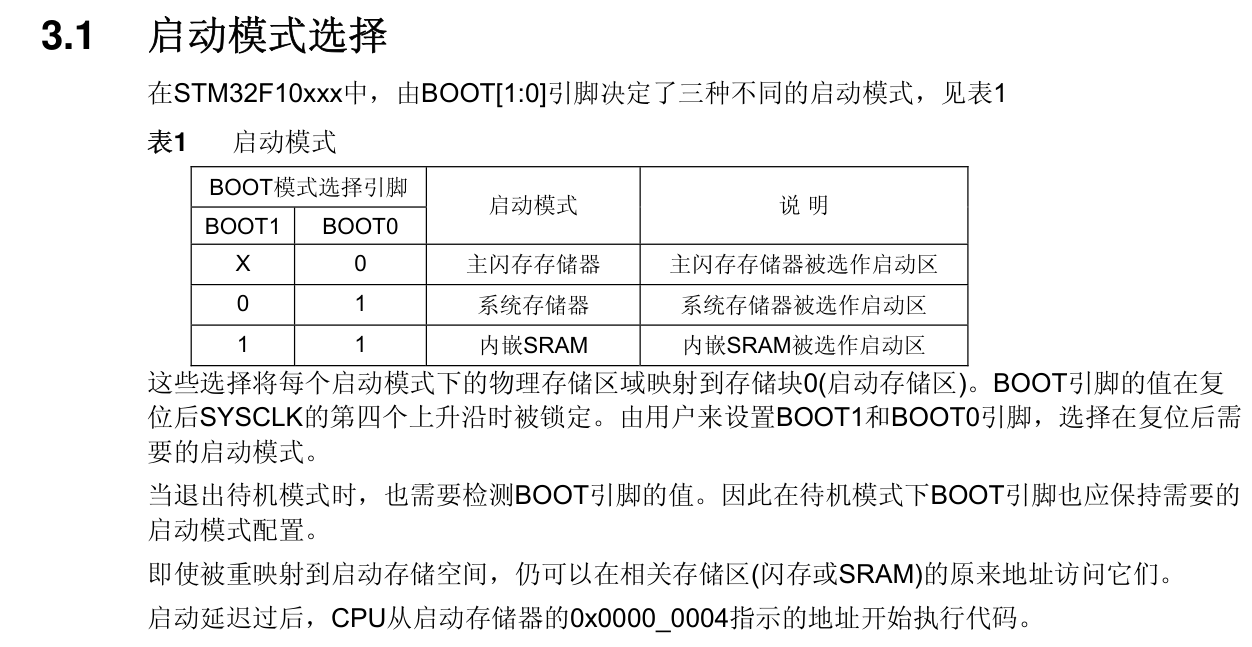

图片里提到了一句非常关键的话："这些选择将每个启动模式下的物理存储区域映射到存储块0（启动存储区）。"
在 ARM Cortex-M3 架构中，CPU 复位后必然会去物理地址 0x0000 0000 和 0x0000 0004 去读取堆栈指针（MSP）和复位向量（Reset Vector）。
但是这三个存储区在芯片内部原本都有各自独立的"老家"（物理地址）：
-
Main Flash 真正的老家在
0x0800 0000 -
System Memory 真正的老家在
0x1FFF F000 -
SRAM 真正的老家在
0x2000 0000
硬件做的事情就是 ：当你通过 BOOT 引脚选定了某个模式，STM32 内部的硬件电路就会玩一个"分身术"（地址重映射），把被选中的那个区域的副本"投射"到 0x0000 0000 地址。CPU 以为自己访问的是 0x0000 0000，其实背后访问的是你选中的物理区域。
