JSM12N65F 650V N 沟道功率 MOSFET

在 AC-DC 开关电源、有源功率因数校正等高压电力电子方案中，功率 MOSFET 是整机效率、长期稳定性的核心命脉。高压工况下，器件耐压冗余、开关损耗、雪崩耐受、散热能力四大指标直接决定产品寿命与能效表现。

本土功率半导体厂商杰盛微深耕高压功率器件赛道，自主推出 JSM12N65F 650V N 沟道功率 MOSFET，采用 TO-220F 绝缘塑封工艺，兼顾高速开关、低栅极损耗、工业级可靠性，为中小功率高压电源提供高性价比国产化替代方案。今天我们从产品定位、核心性能、参数拆解、应用场景、设计注意事项多维度全面解读这款器件，助力硬件工程师快速选型落地。

一、品牌实力：杰盛微，专注国产功率半导体国产化替代

深圳市杰盛微半导体是聚焦功率 MOSFET、整流器件研发、生产与销售的高新技术企业，拥有完整芯片设计、晶圆测试、封装验证全流程管控体系。

针对开关电源、工业适配器、LED 驱动、充电设备等市场需求，杰盛微持续迭代 600V/650V 高压 MOS 产品线，全部产品执行严苛出厂检测标准，每一颗 MOS 管均完成 100% 雪崩冲击测试，解决传统国产器件高压易击穿、高温衰减严重、开关噪声大等痛点。

依托自有工艺优化，JSM 系列高压 MOS 在动态参数、温度稳定性、批量一致性上对标海外同规格器件，同时缩短交期、优化综合物料成本，是电源厂商国产化替代的核心选择。

二、产品基础定位与外观封装

1. 器件基础规格

JSM12N65F 为 650V N 沟道增强型功率 MOSFET，标准 TO-220F 绝缘封装，绝缘散热底座无需额外垫片，装配便捷，隔离安规风险，广泛适配带散热片的功率板设计。

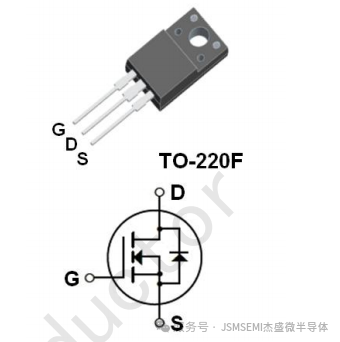

2. 引脚定义（器件正面朝向视角，左至右）

G（栅极）→ D（漏极）→ S（源极） 内置集成体二极管，可作为续流管同步使用，简化外围电路布局。

3. 封装优势

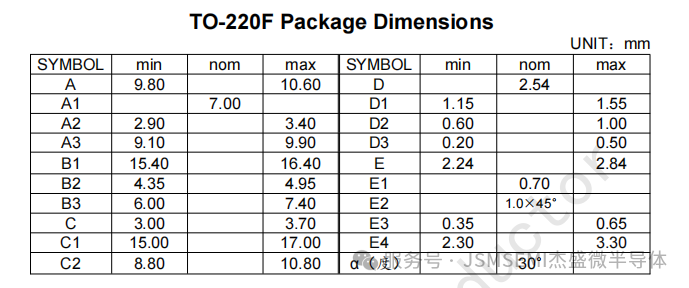

TO-220F 为行业通用大功率封装，引脚间距标准 2.54mm，兼容通用 PCB 焊盘；器件配套完整毫米级尺寸图纸，外壳散热孔可直接锁紧散热器，结到外壳热阻仅 2.45℃/W，散热传导效率优异。无散热器工况下结到环境热阻 62.5℃/W，大功率应用必须搭配散热片控制温升。

4. 核心基础参数一览

1. 漏源耐压：650V，适配 300V 左右直流母线高压系统

2. 连续漏极电流：25℃环境 12A，100℃外壳温度降额至 7.4A

3. 脉冲峰值电流：48A，应对开机、负载突变瞬时大电流冲击

4. 导通电阻：栅极电压 10V、电流 6A 条件下，典型 0.71Ω，最大 0.85Ω

5. 25℃最大耗散功率：51W，温度高于 25℃以 0.41W/℃线性降额

6. 工作结温区间：-55℃~+150℃，覆盖工业、消费电子全温域工况

三、五大核心性能优势，直击高压电源设计痛点

1. 低栅电荷 + 低反向传输电容，高频开关损耗大幅降低

高频化是当下开关电源主流发展方向，而栅极总电荷、反向传输电容是限制开关频率、增加驱动损耗的关键指标。

JSM12N65F 优化沟槽结构，动态参数表现亮眼： 总栅电荷典型 48nC，栅源电荷 8.5nC、栅漏电荷 21nC；更低栅电荷意味着驱动芯片无需大驱动电流，降低驱动回路发热。 反向传输电容仅 21pF，有效抑制开关过程电压振荡，减少 RC 吸收电路设计压力，简化 EMC 整改。

开关时序参数优异：开通延迟 30ns、上升时间 85ns、关断延迟 140ns、下降时间 90ns，支持百 kHz 级高频拓扑，缩小变压器、电感等磁性元器件体积，提升整机功率密度。

2. 100% 雪崩全检，超强浪涌耐受能力

高压电源开机、负载跳变、电网浪涌极易产生雪崩冲击，普通 MOS 管单次雪崩即永久损坏。杰盛微对每一批次 JSM12N65F 执行 100% 雪崩可靠性测试： 单次脉冲雪崩能量 880mJ，可承受单次大能量冲击； 重复雪崩能量 25mJ，适配频繁出现电压尖峰的恶劣工况； 峰值二极管恢复电压变化率耐受 4.5V/ns，抵御续流阶段电压突变击穿风险。

充足雪崩裕量大幅降低设备返修率，适配工业级不间断电源、户外大功率适配器等可靠性要求严苛的产品。

3. 稳定电气特性，宽温域工作一致性强

器件全套电气参数均经过 25℃基准脉冲测试，脉宽不超过 300 微秒，占空比 2%，排除温升干扰，参数离散度控制严格： 第一，关断漏电流管控严苛：650V 耐压下漏电流最大 1 微安，125℃高温极限工况仅 10 微安，待机功耗极低，满足低空载能耗规范； 第二，栅极阈值电压 2.0V~4.0V，行业通用 10V 驱动电压即可实现完全导通，兼容绝大多数电源驱动 IC； 第三，击穿电压具备正温度系数，结温越高耐压小幅提升，高温高压工况不会出现耐压衰减失效。

同时器件配套全套温度特性曲线，工程师可直观判断高温下导通电阻、载流能力变化，提前预留散热与电流裕量。

4. 集成高性能体二极管，简化续流电路

JSM12N65F 内部集成原生体二极管，可替代独立快恢复二极管，降低 BOM 物料数量： 二极管连续正向电流 12A，脉冲峰值 48A，与 MOS 管载流能力匹配； 12A 电流下正向压降典型 1.3V，导通损耗可控； 反向恢复时间 425ns，反向恢复电荷 4.31 微库，适配中高频续流场景。

在功率因数校正、反激、正激拓扑中，可利用体二极管实现同步续流，减少 PCB 布板空间，压缩整机成本。

5. TO-220F 绝缘封装，安规与散热兼顾

传统 TO-220 金属底座未绝缘，散热器需加装绝缘垫片，增加装配工序与导热阻力；杰盛微采用 TO-220F 全包覆绝缘塑封：

1. 散热金属底座与引脚电气隔离，无需绝缘垫片，简化产线装配；

2. 底座接触面积充足，搭配标准散热器可充分释放 51W 额定功耗；

3. 封装尺寸标准化，可直接兼容同封装海外型号，引脚完全对应替换，无需更改 PCB。

四、全参数拆解，看懂规格书核心设计依据

（一）极限额定参数（外壳温度 25℃）

所有极限值为器件瞬时承受上限，实际设计必须预留 30% 以上安全裕量，避免长期工作在极限区间加速老化。

1. 漏源耐压 650V：300V 直流母线系统首选，抵御开关尖峰、电网浪涌

2. 连续电流 12A（25℃）/7.4A（100℃）：高温工况必须降额使用，散热不足时建议负载电流≤6A

3. 栅源电压正负 30V：驱动电路增加钳位稳压，防止栅极过压击穿氧化层

4. 最大功耗 51W：无散热器仅适合小功率间歇工作，连续大功率强制散热

5. 工作结温 150℃：长期稳定运行建议控制结温≤120℃，预留 30℃余量

（二）热阻参数，散热设计核心指标

1. 结到外壳热阻：2.45℃/W，芯片热量可快速传导至散热器；

2. 结到环境热阻：62.5℃/W，自然风冷散热效率极低，5W 以上持续负载必须加装金属散热片。

（三）动态电容特性（漏源电压 25V，1MHz 测试）

输入电容 1760pF、输出电容 182pF、反向传输电容 21pF，低反馈电容有效抑制米勒平台振荡，减少开关尖峰，降低 EMI 整改难度，适配高频小型化电源方案。

五、核心适配应用场景

基于 650V 耐压、12A 载流、高速开关、高雪崩可靠性四大特性，JSM12N65F 精准匹配以下电力电子设备：

1. 有源功率因数校正 APFC 电路 工业电源、大功率充电器前端 PFC 主开关管，650V 耐压适配高压母线，低栅电荷降低 PFC 高频开关损耗，提升整机功率因数，满足国内外能效标准。

2. 高频 AC-DC 开关电源 300W~800W 工业设备电源、服务器辅助电源、大功率 LED 驱动电源，反激 / 正激 / 桥式拓扑均可使用，TO-220F 封装散热充足，长时间满载稳定运行。

3. 大功率储能适配器、锂电快充电源 户外储能、大功率锂电充电器高压侧开关，优异雪崩耐受可应对电池反接、负载短路瞬时冲击，降低产品故障概率。

4. 小型不间断电源 UPS、逆变辅助电源 中小功率逆变设备高压回路开关，宽温域特性适配高低温仓储、户外使用环境。
