OSPF基础实验

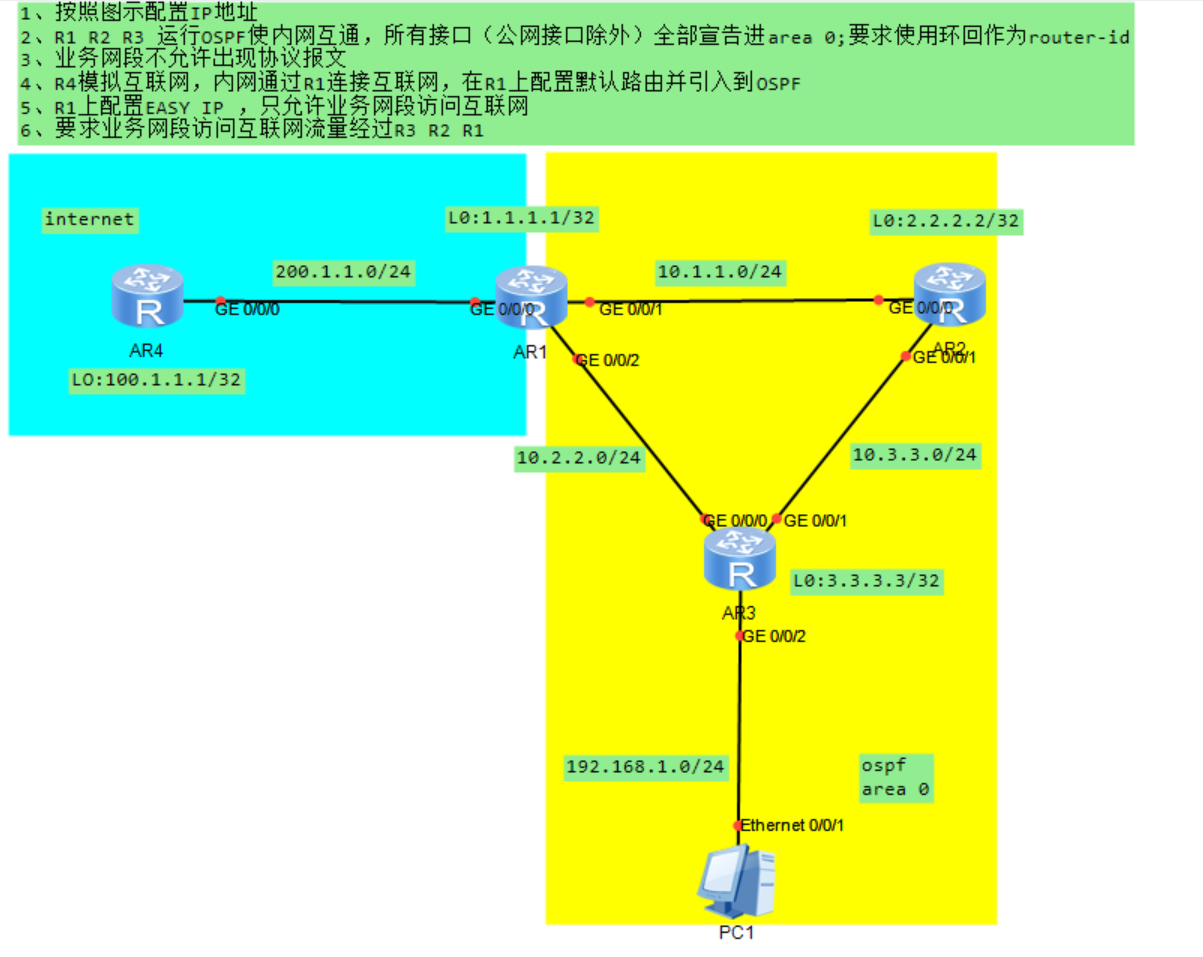

一、实验拓扑
二、实验要求
1、按照图示配置IP地址
2、r1 r2 r3 运行OSPF使内网互通，所有接口（公网接口除外）全部宣告进area 0;要求使用环回作为router-id
3、业务网段不允许出现协议报文
4、r4模拟互联网，内网通过r1连接互联网，在r1上配置默认路由并引入到OSPF
5、r1上配置EASY IP ，只允许业务网段访问互联网
6、要求业务网段访问互联网流量经过r3 r2 r1
三、实验配置

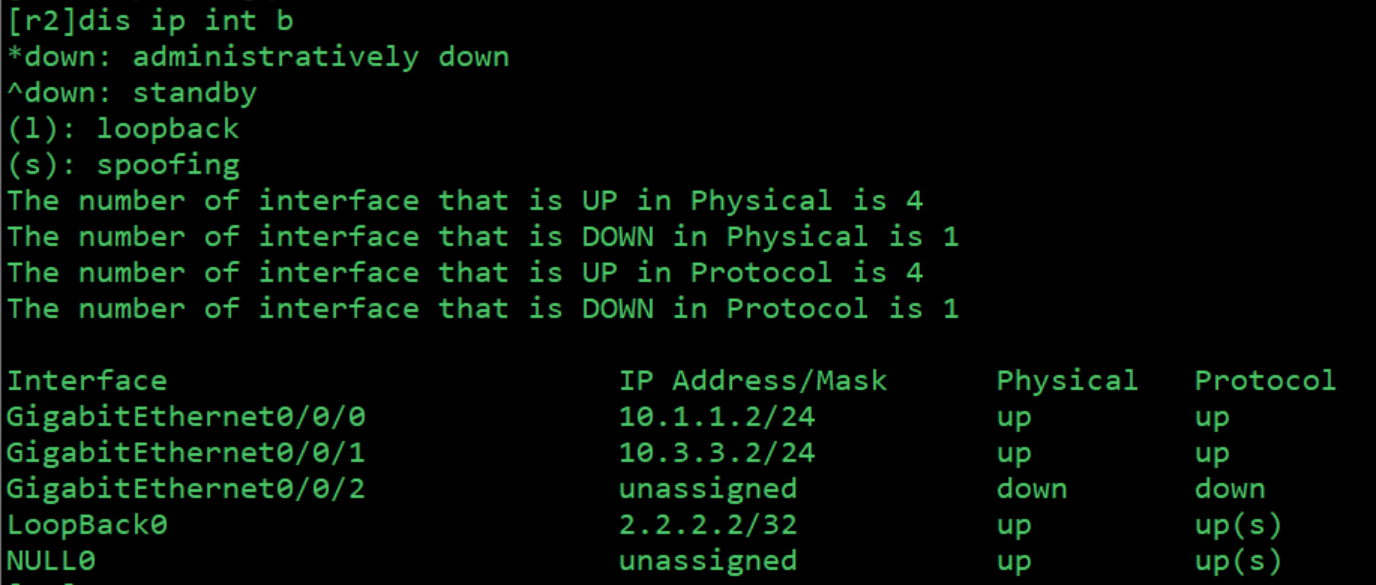

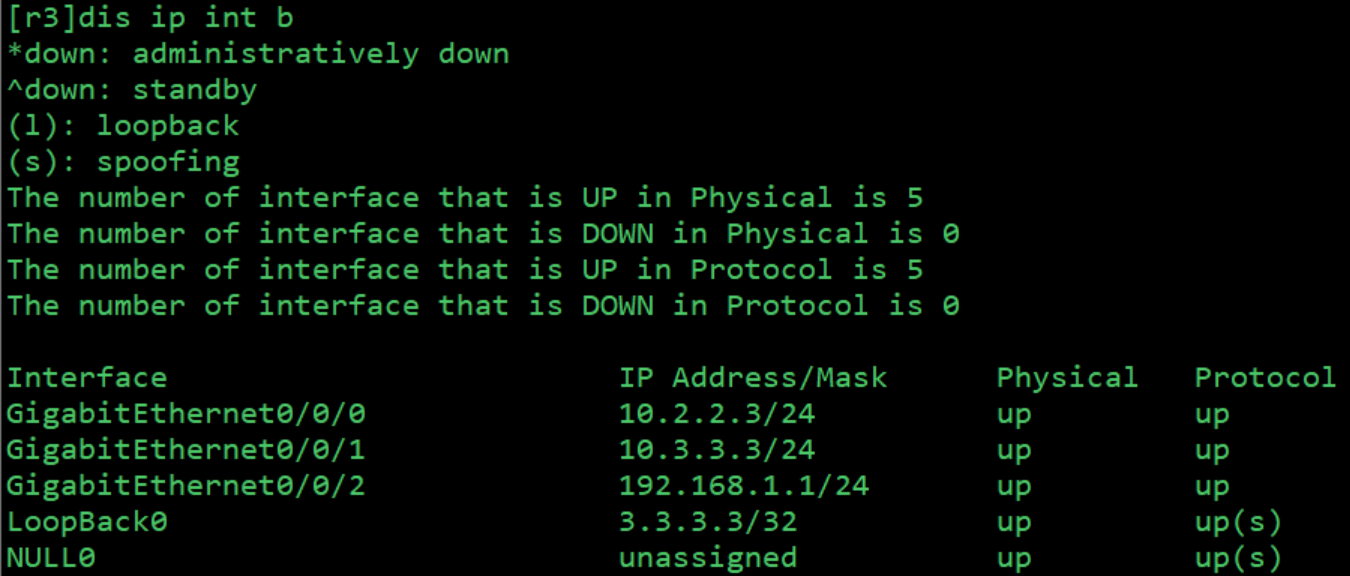

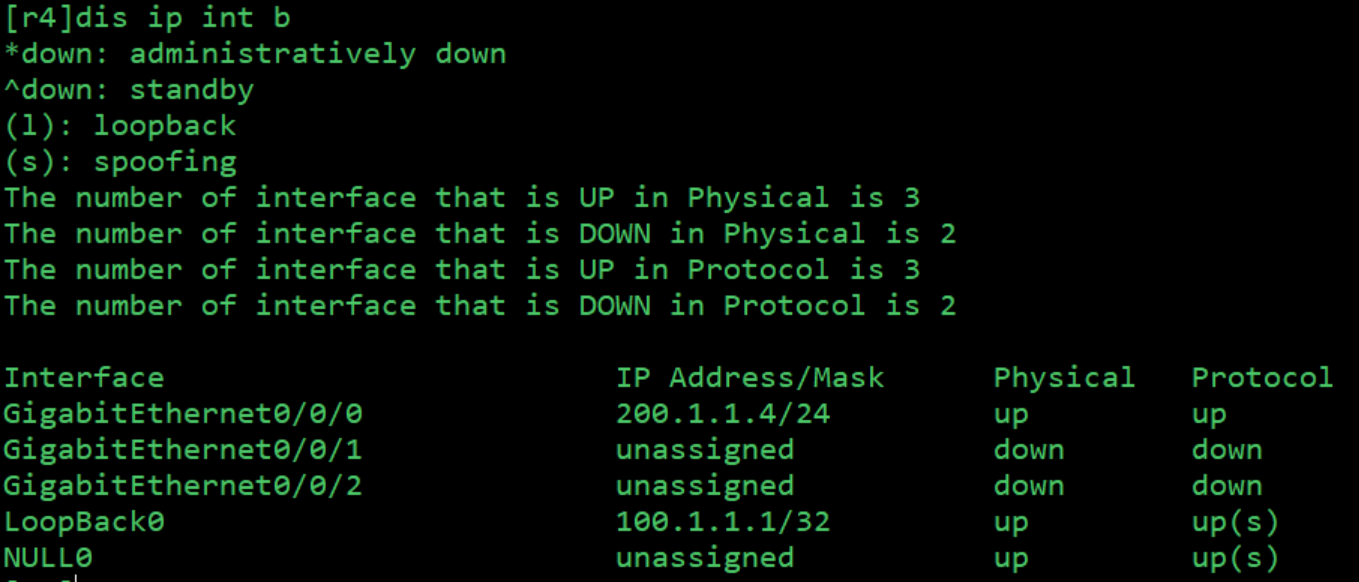

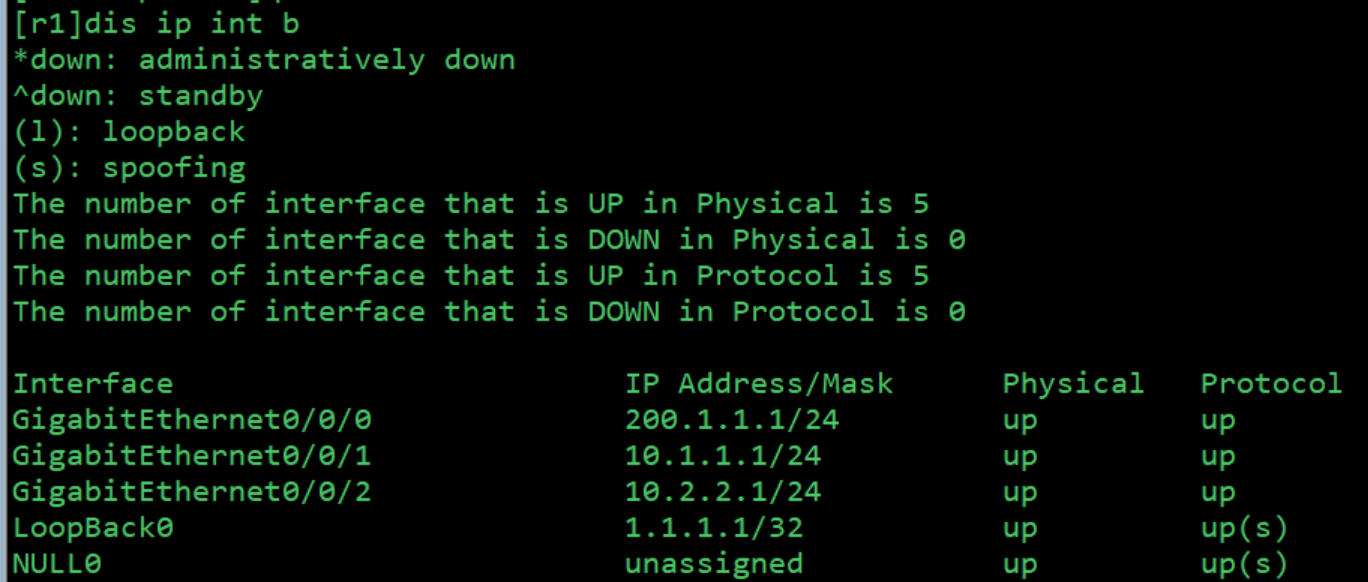

1、按照图示配置IP地址
为R1/R2/R3/R4的物理接口（GigabitEthernet）和环回接口（LoopBack）配置指定IP地址及子网掩码
作用：搭建基础网络层连通性，为后续协议配置提供网络基础

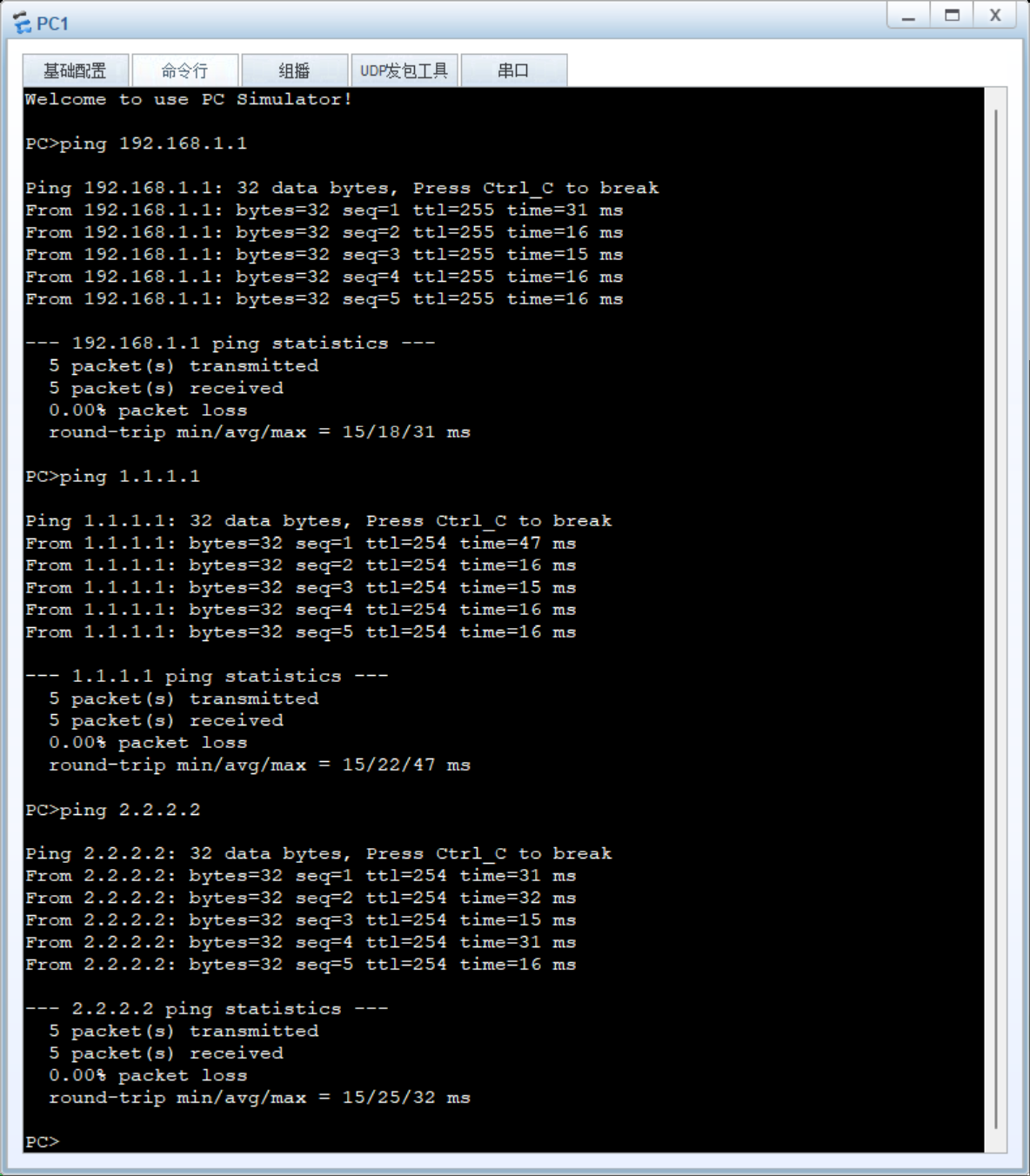

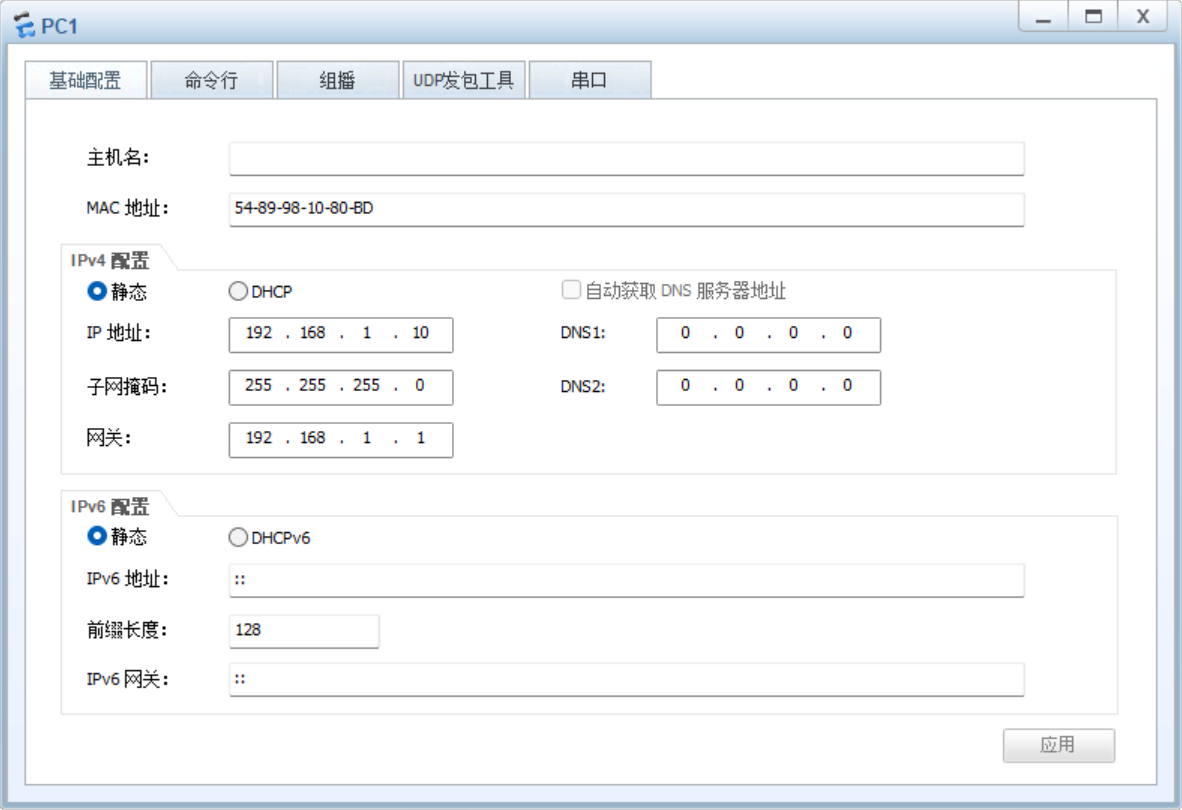

PC1
r1int g 0/0/0
r1-GigabitEthernet0/0/0ip add 200.1.1.1 24
r1-GigabitEthernet0/0/0int g 0/0/1
r1-GigabitEthernet0/0/1ip add 10.1.1.1 24
r1-GigabitEthernet0/0/1int g 0/0/2
r1-GigabitEthernet0/0/2ip add 10.2.2.1 24
r1-GigabitEthernet0/0/2q
r1int l0
r1-LoopBack0ip add 1.1.1.1 32
r1-LoopBack0q
r2int g 0/0/0
r2-GigabitEthernet0/0/0ip add 10.1.1.2 24
r2-GigabitEthernet0/0/0int g 0/0/1
r2-GigabitEthernet0/0/1ip add 10.3.3.2 24
r2-GigabitEthernet0/0/1int l0
r2-LoopBack0ip add 2.2.2.2 32
r3int g 0/0/0
r3-GigabitEthernet0/0/0ip add 10.2.2.3 24
r3-GigabitEthernet0/0/0int g 0/0/1
r3-GigabitEthernet0/0/1ip add 10.3.3.3 24
r3-GigabitEthernet0/0/1int g 0/0/2
r3-GigabitEthernet0/0/2ip add 192.168.1.1 24
r3-GigabitEthernet0/0/2int l0
r3-LoopBack0ip add 3.3.3.3 32
r4int g 0/0/0
r4-GigabitEthernet0/0/0ip add 200.1.1.4 24
r4-GigabitEthernet0/0/0int l0
r4-LoopBack0ip add 100.1.1.1 32
2、r1 r2 r3 运行OSPF使内网互通，所有接口（公网接口除外）全部宣告进area 0;要求使用环回作为router-id
步骤1：在R1/R2/R3分别启动OSPF进程1，指定环回接口IP作为router-id
作用：唯一标识OSPF路由器，保证OSPF协议运行的标识唯一性
步骤2：进入OSPF的area 0区域，宣告除公网接口外的所有内网网段
作用：让R1/R2/R3通过OSPF学习到彼此的内网路由，实现内网互通

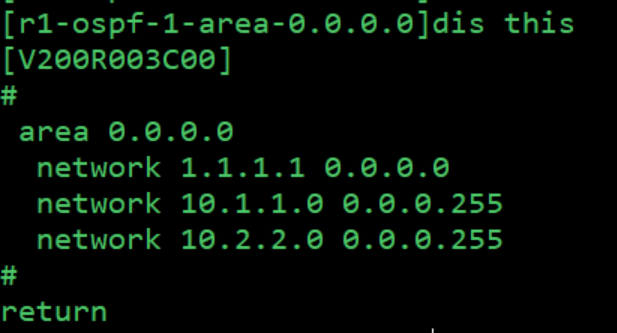

r1ospf 1 router-id 1.1.1.1
r1-ospf-1area 0
r1-ospf-1-area-0.0.0.0network 10.1.1.0 0.0.0.255
r1-ospf-1-area-0.0.0.0network 10.2.2.0 0.0.0.255
r1-ospf-1-area-0.0.0.0network 1.1.1.1 0.0.0.0

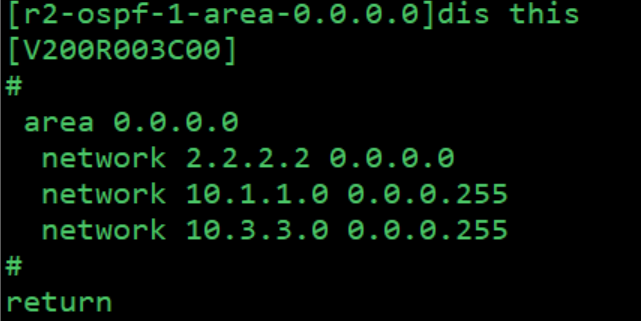

r2ospf 1 router-id 2.2.2.2
r2-ospf-1area 0
r2-ospf-1-area-0.0.0.0network 10.1.1.0 0.0.0.255
r2-ospf-1-area-0.0.0.0network 10.3.3.0 0.0.0.255
r2-ospf-1-area-0.0.0.0network 2.2.2.2 0.0.0.0

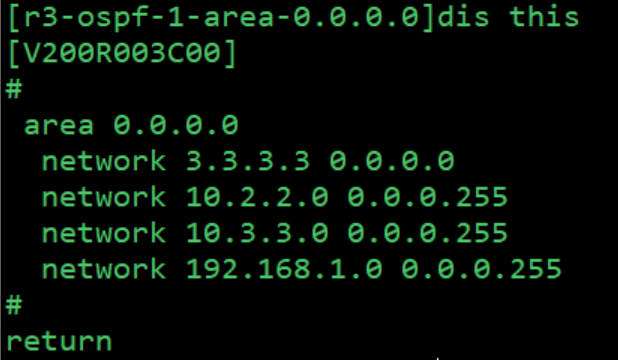

r3ospf 1 router-id 3.3.3.3
r3-ospf-1area 0
r3-ospf-1-area-0.0.0.0network 10.2.2.0 0.0.0.255
r3-ospf-1-area-0.0.0.0network 10.3.3.0 0.0.0.255
r3-ospf-1-area-0.0.0.0network 3.3.3.3 0.0.0.0
r3-ospf-1-area-0.0.0.0network 192.168.1.0 0.0.0.255

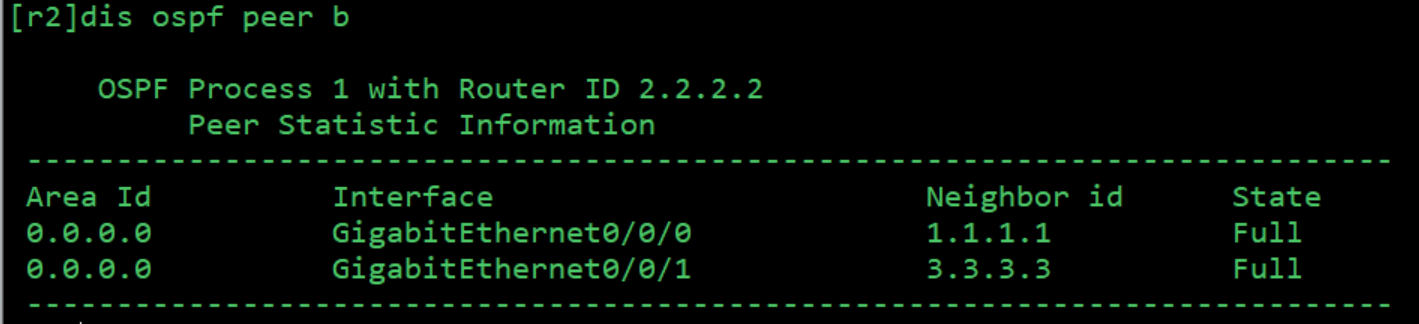

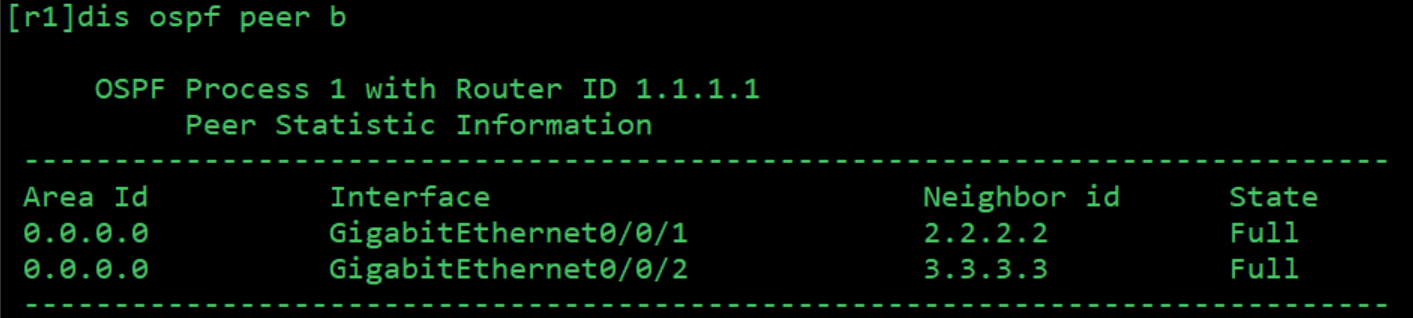

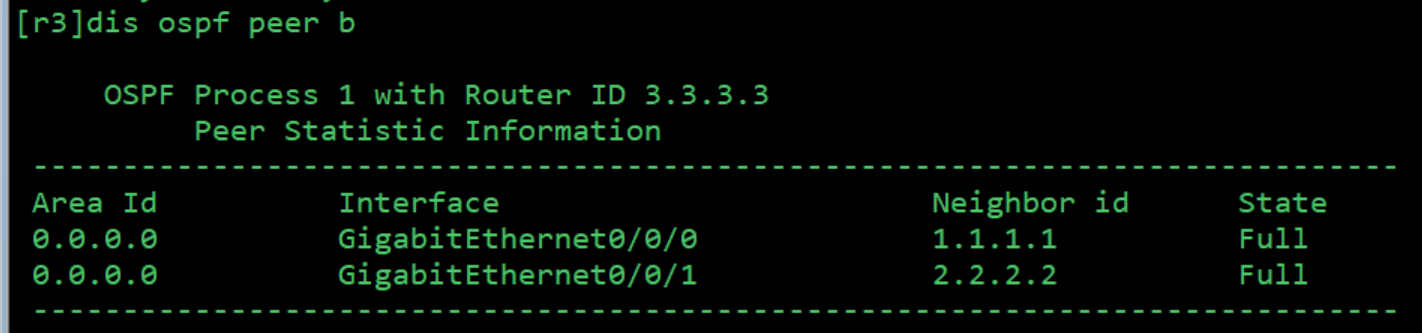

查看邻居表

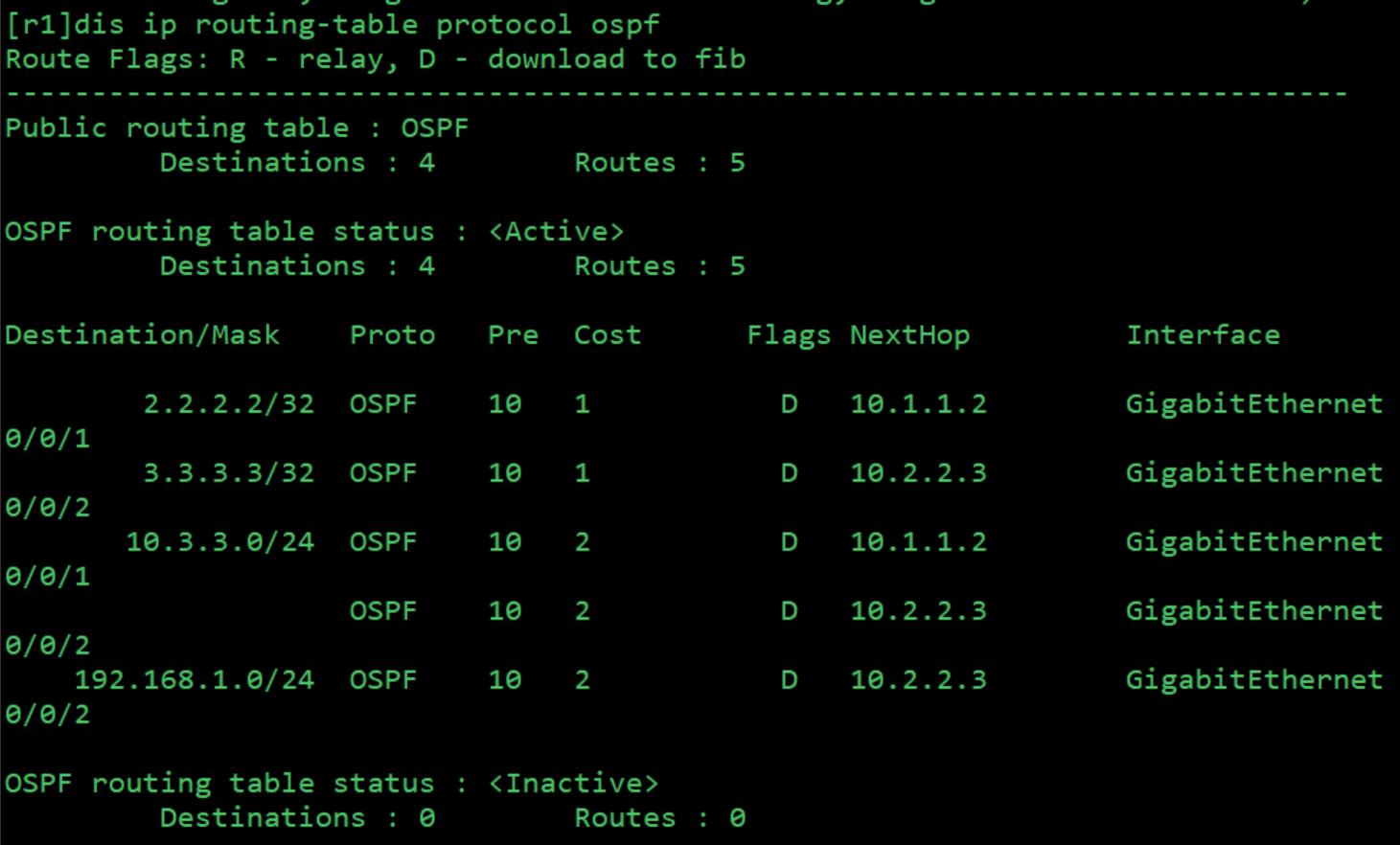

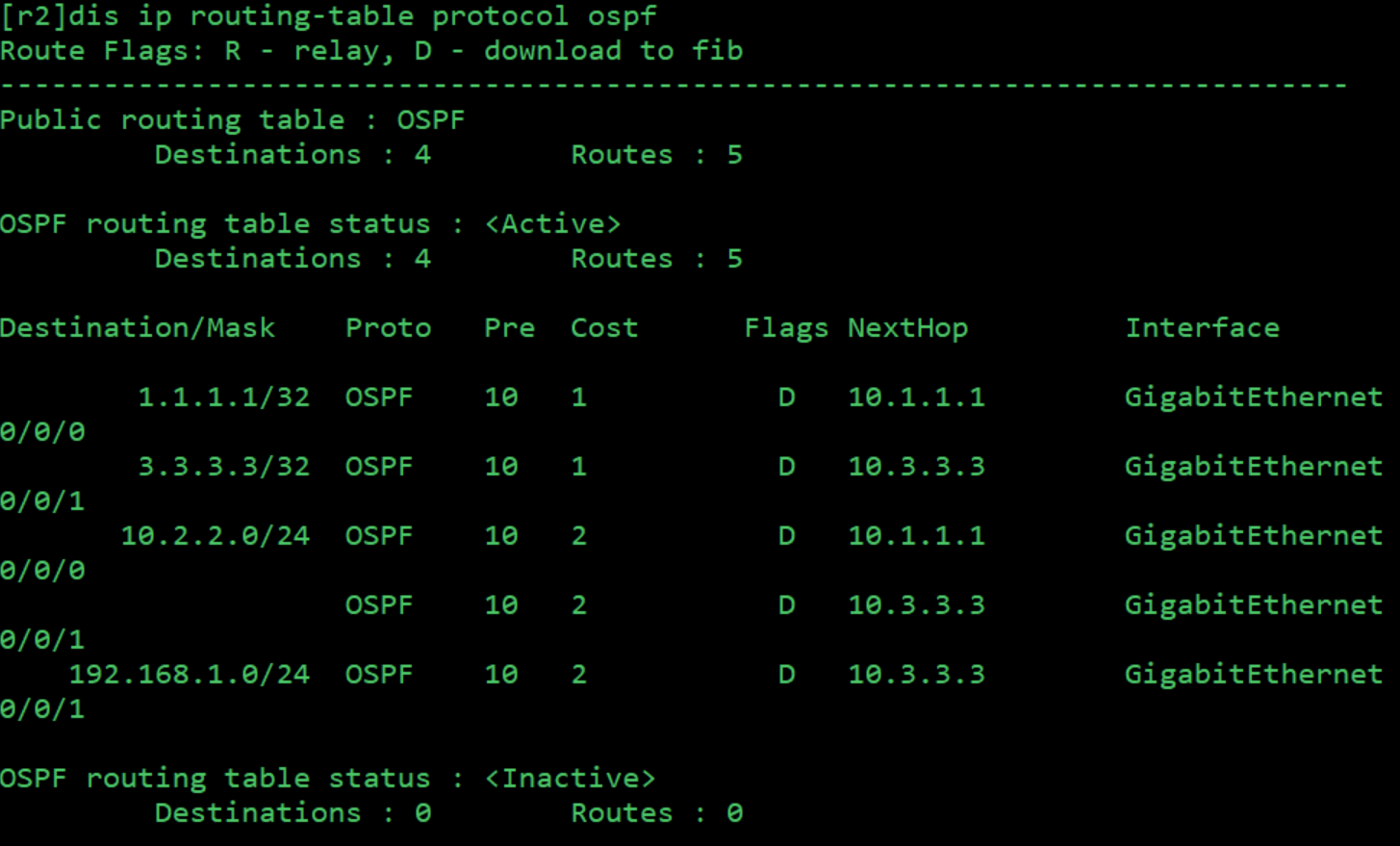

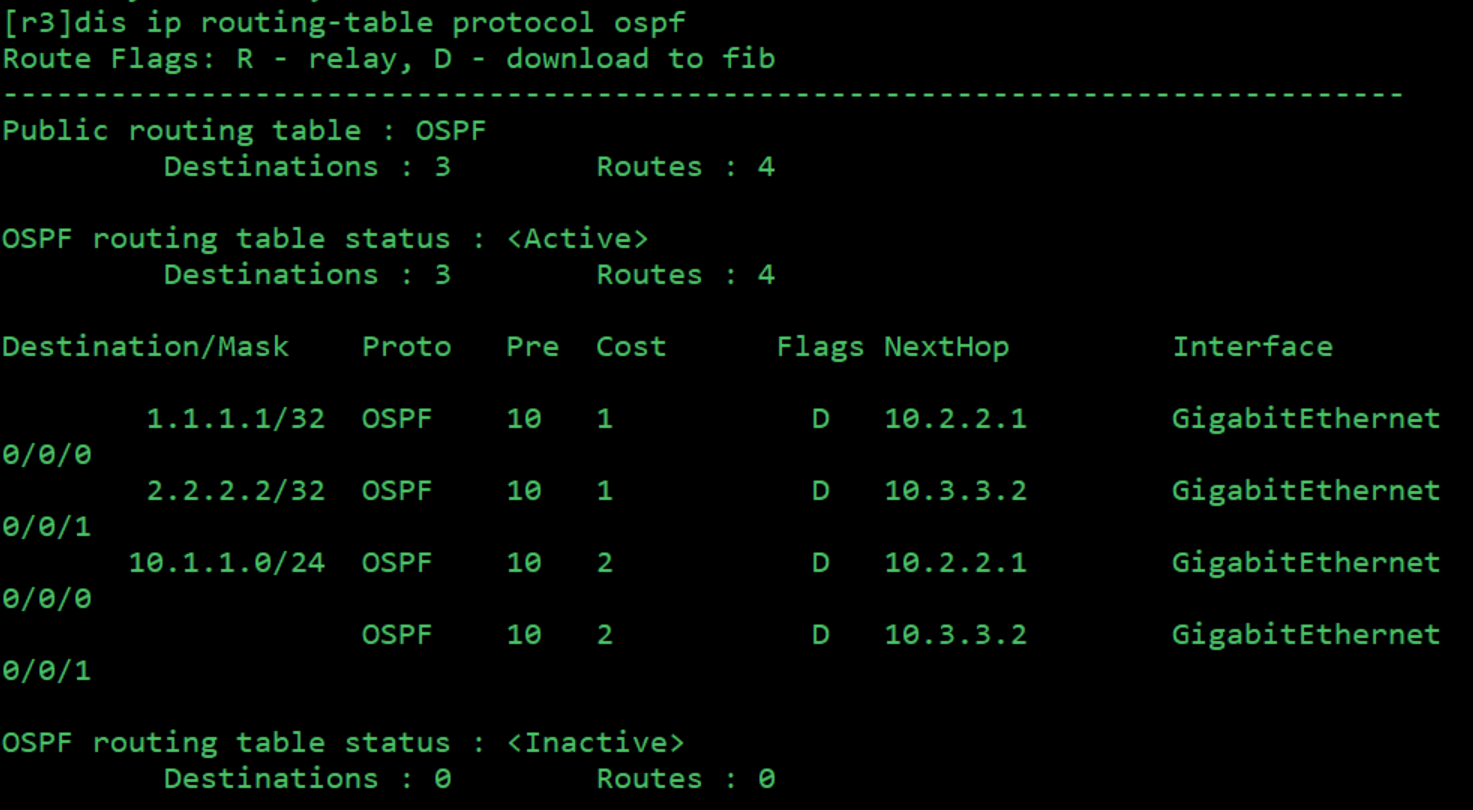

查看路由表
3、业务网段不允许出现协议报文
在R3上配置OSPF静默接口（GigabitEthernet 0/0/2，业务网段对接接口）
作用：抑制该接口收发OSPF协议报文，避免协议报文进入业务网段
r3ospf 1
r3-ospf-1silent-interface GigabitEthernet 0/0/2
4、r4模拟互联网，内网通过r1连接互联网，在r1上配置默认路由并引入到OSPF
步骤1：在R1上配置静态默认路由，下一跳指向R4的公网接口IP（200.1.1.4）
作用：为内网访问互联网提供出口路径
步骤2：在R1的OSPF进程中发布默认路由（default-route-advertise always）
作用：将默认路由引入OSPF域，使R2/R3学习到默认路由，内网设备可访问互联网
r1ip route-static 0.0.0.0 0 200.1.1.4
r1ospf 1
r1-ospf-1default-route-advertise always

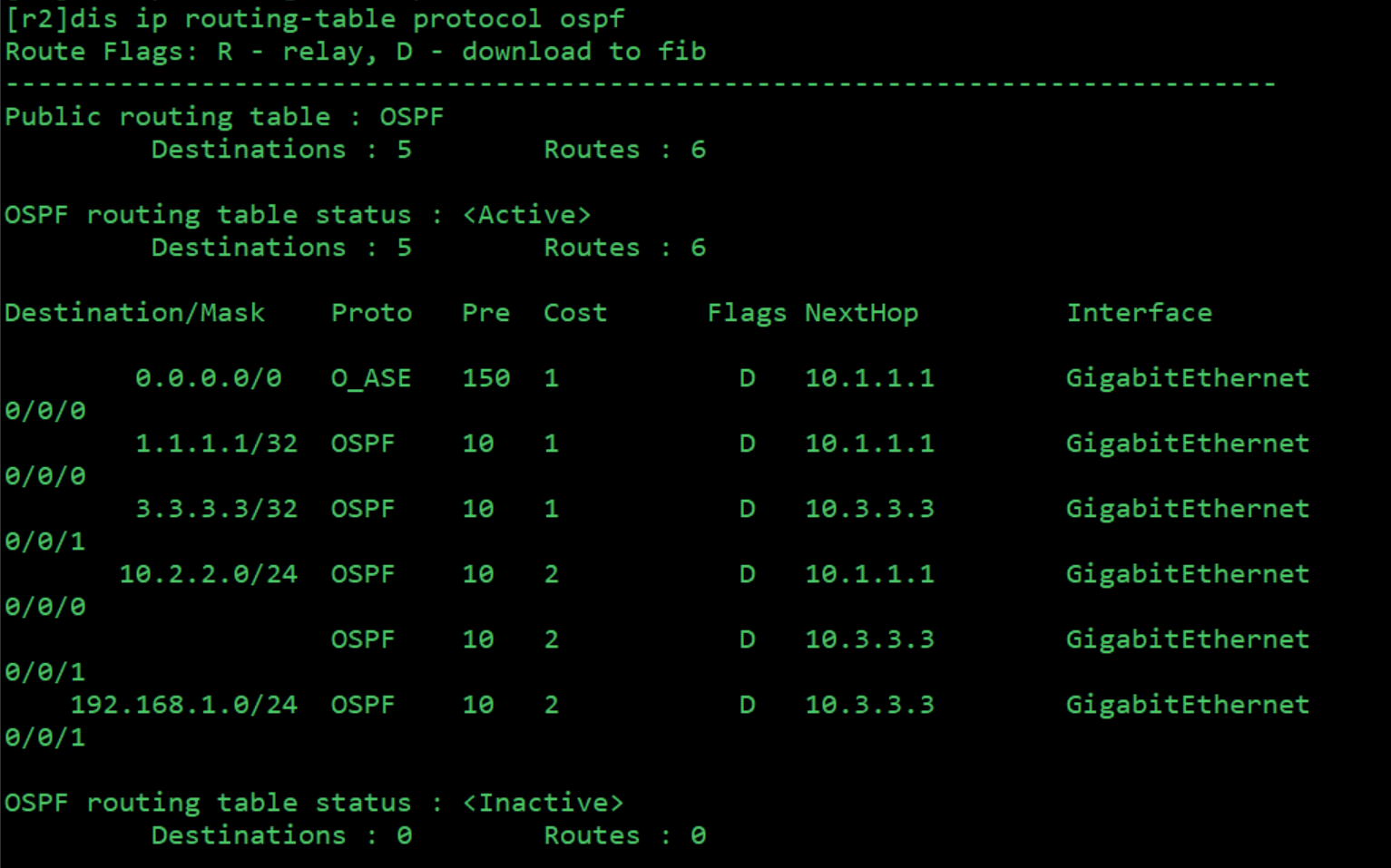

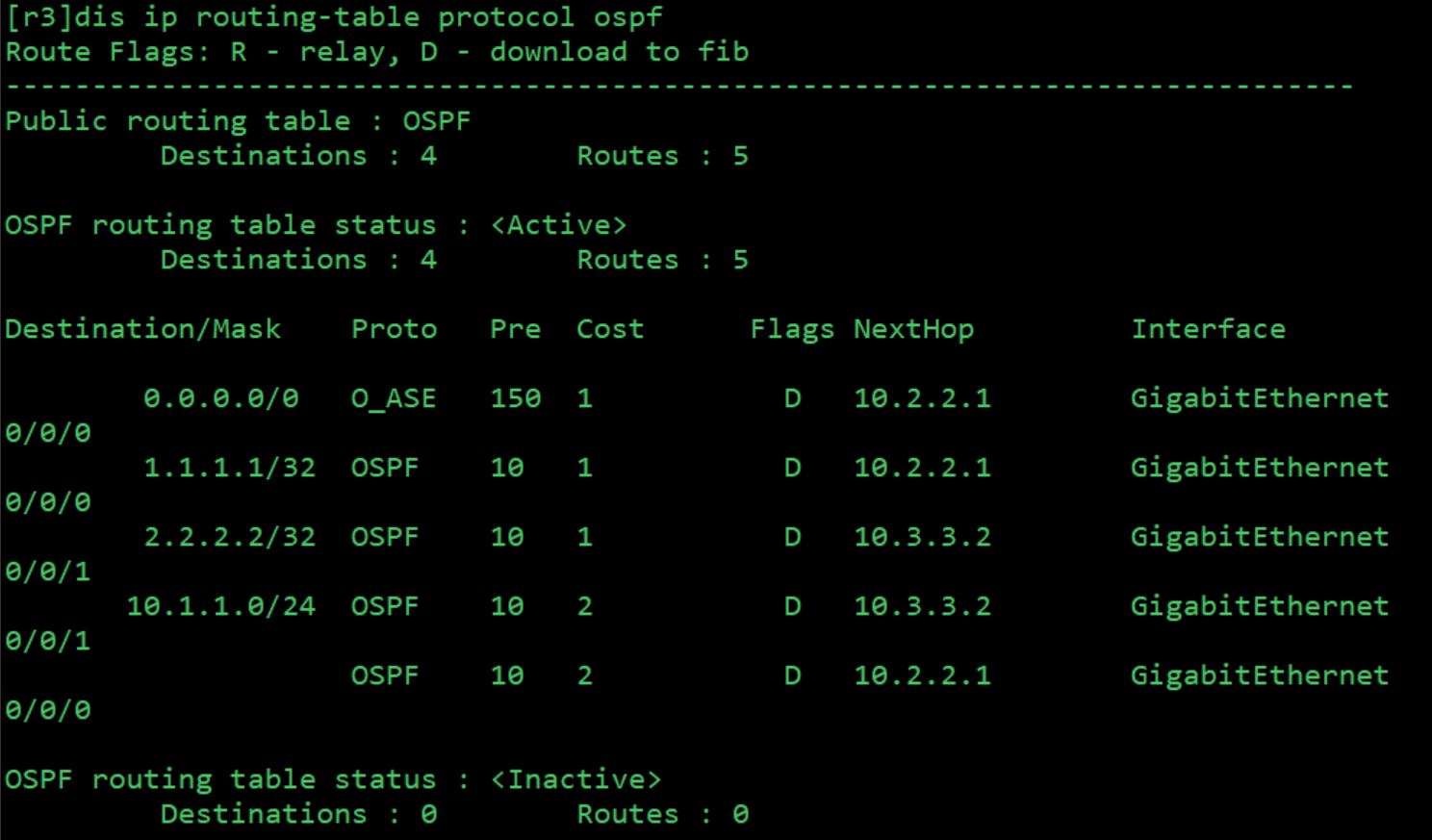

在r2和r3上查看路由表，发现已经有了默认路由
5、r1上配置EASY IP ，只允许业务网段访问互联网
步骤1：在R1上创建基本ACL 2000，仅允许192.168.1.0/24（业务网段）的流量
作用：精准限制仅业务网段能触发NAT访问互联网
r1acl 2000
r1-acl-basic-2000rule permit source 192.168.1.0 0.0.0.255
步骤2：在R1的公网接口（GigabitEthernet 0/0/0）配置NAT Outbound关联ACL 2000
作用：启用EASY IP，将业务网段私网IP转换为公网IP，实现互联网访问的地址转换
r1int g 0/0/0
r1-GigabitEthernet0/0/0nat outbound 2000

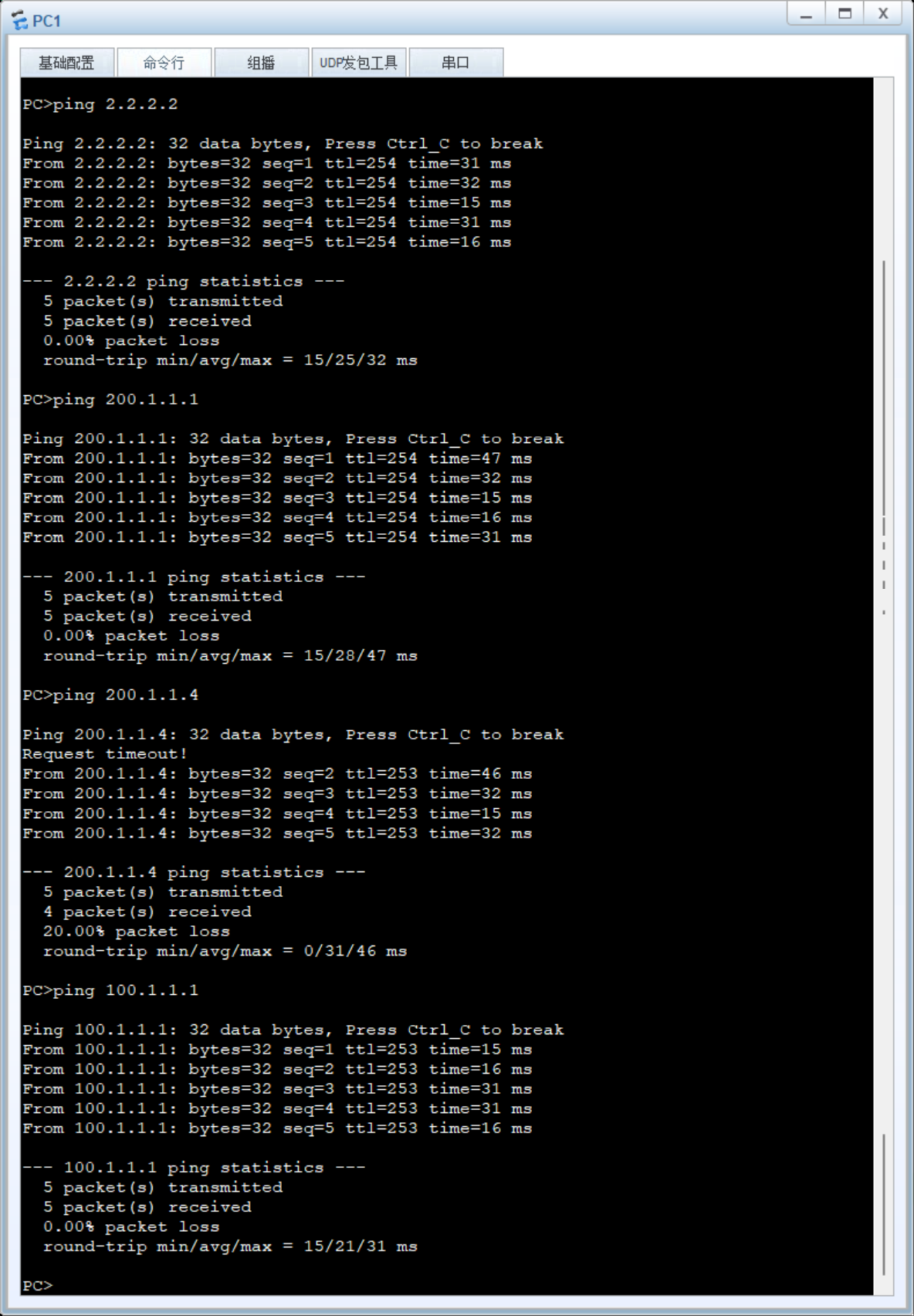

测试

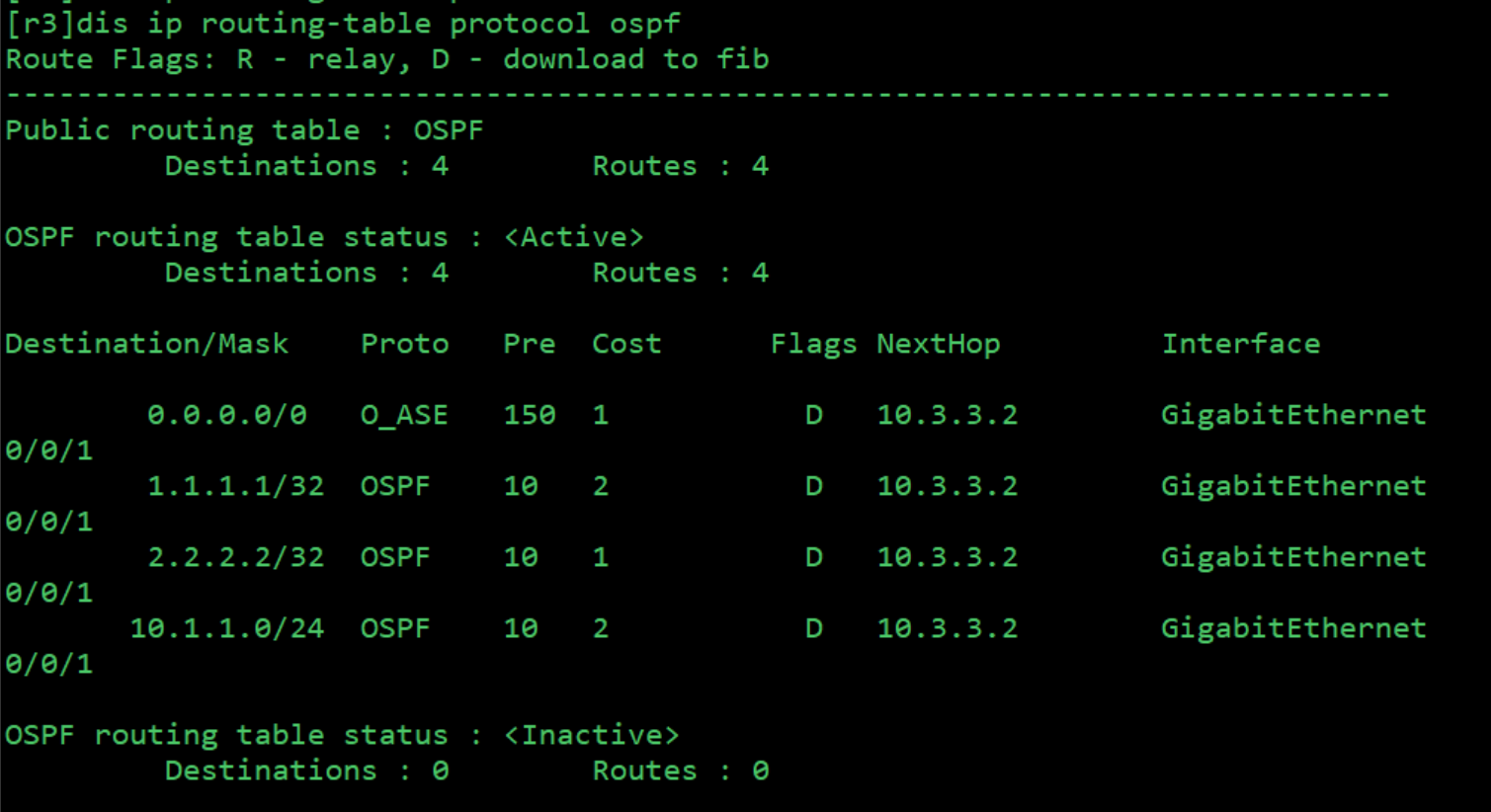

6、要求业务网段访问互联网流量经过r3 r2 r1
在R3的GigabitEthernet 0/0/0接口（直连R1的接口）配置OSPF cost值为100
作用：增大该链路的OSPF开销，使OSPF优选R3→R2→R1的链路，强制业务网段访问互联网的流量按此路径转发
r3int g 0/0/0
r3-GigabitEthernet0/0/0ospf cost 100
