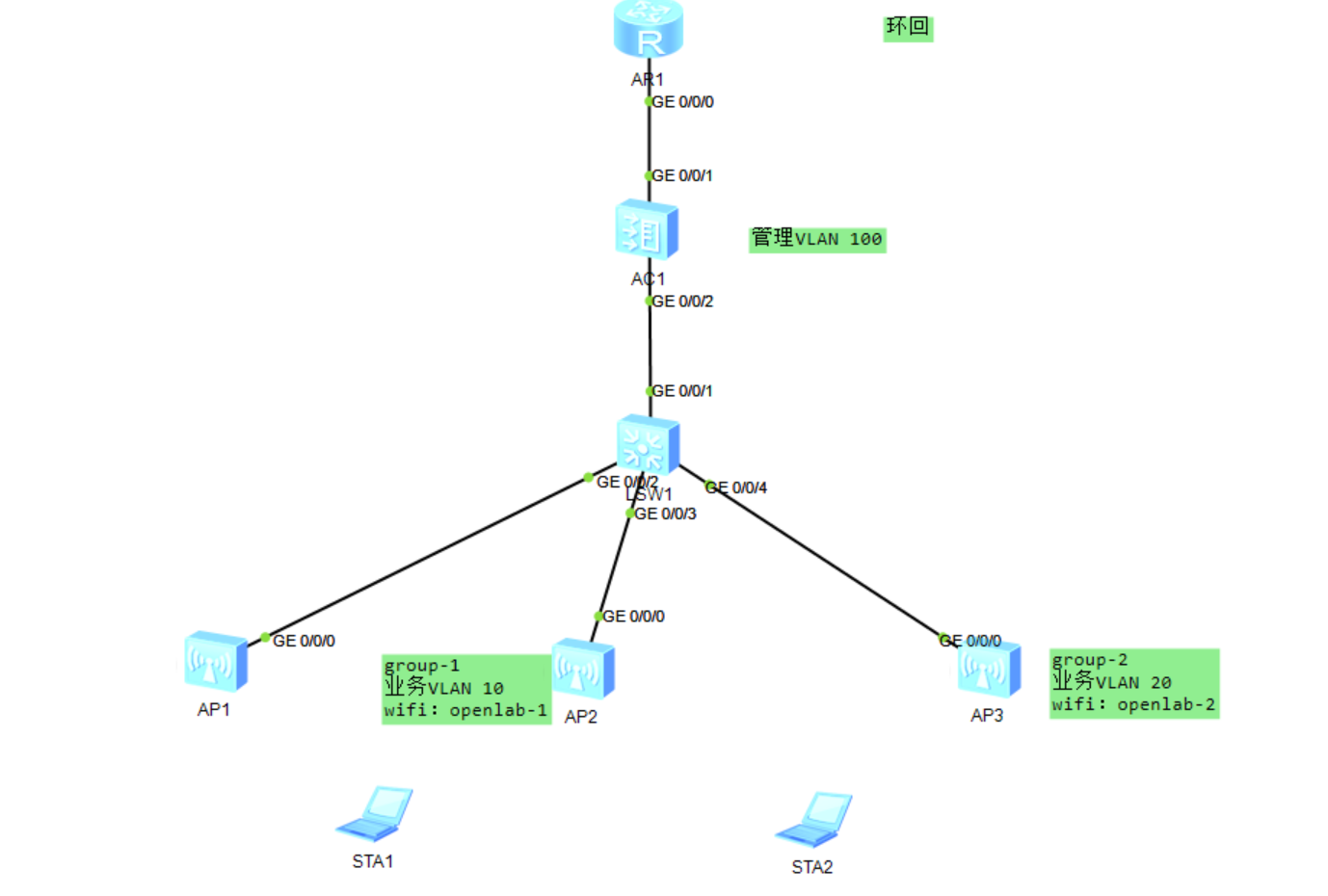

启用AC来启动下面的三个AP，其中AP1为group1，AP2,AP3为group2
按照图中要求，管理为vlan 100，group1为vlan10 group2为vlan20

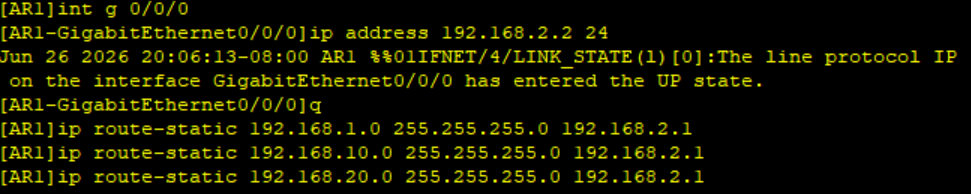

路由器设置
一、

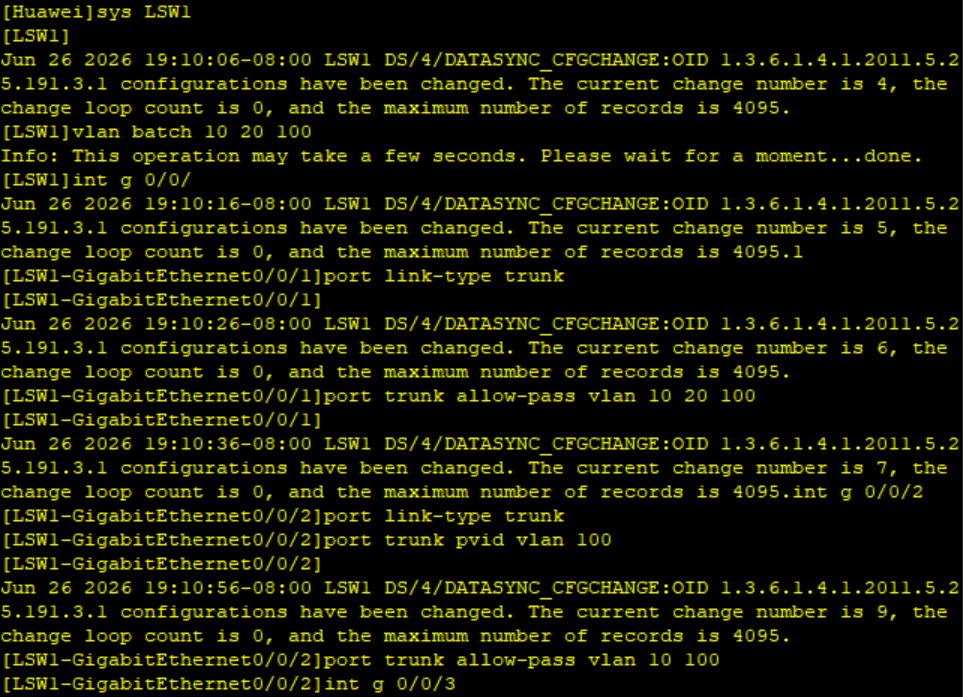

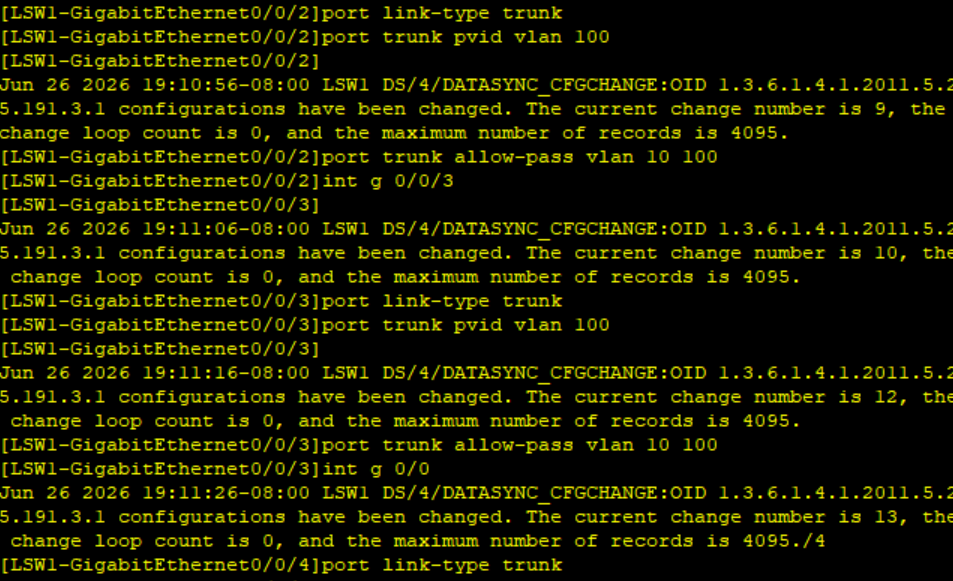

先在交换机上配置命令
交换机上行vlan10 20 100，下行vlan10和vlan20按照接口给予
二、AC

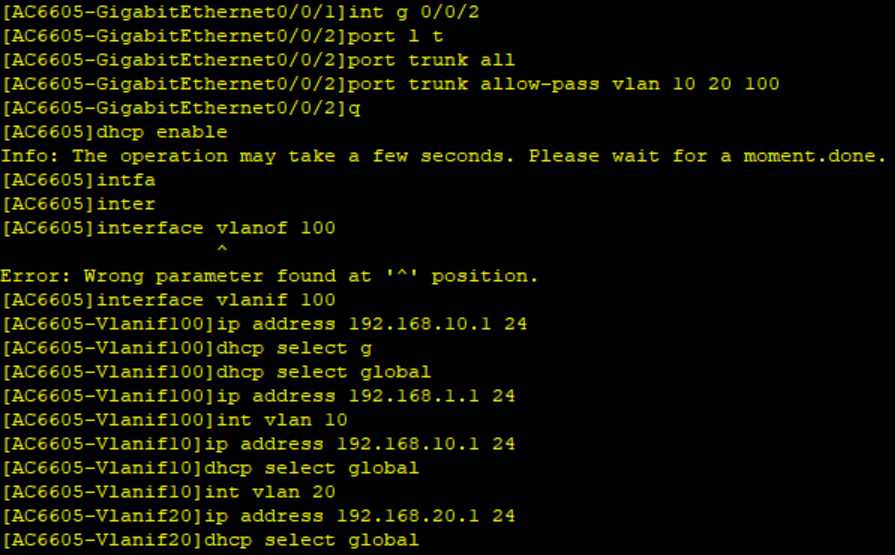

在AC上配置vlan上行接口为Access只允许通过vlan100，下行允许通过10 20 100

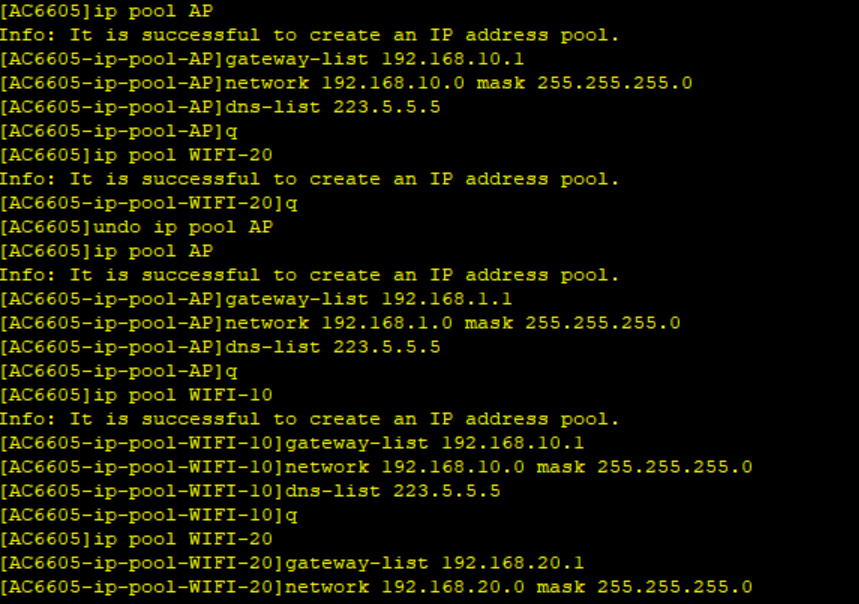

然后在全局开启dhcp服务按照vlan创建地址池用来给电脑分配ip
然后准备设置隧道，指定 CAPWAP 隧道的源接口为 Vlanif 100，AC 使用管理网段 IP 和 AP 建立隧道。

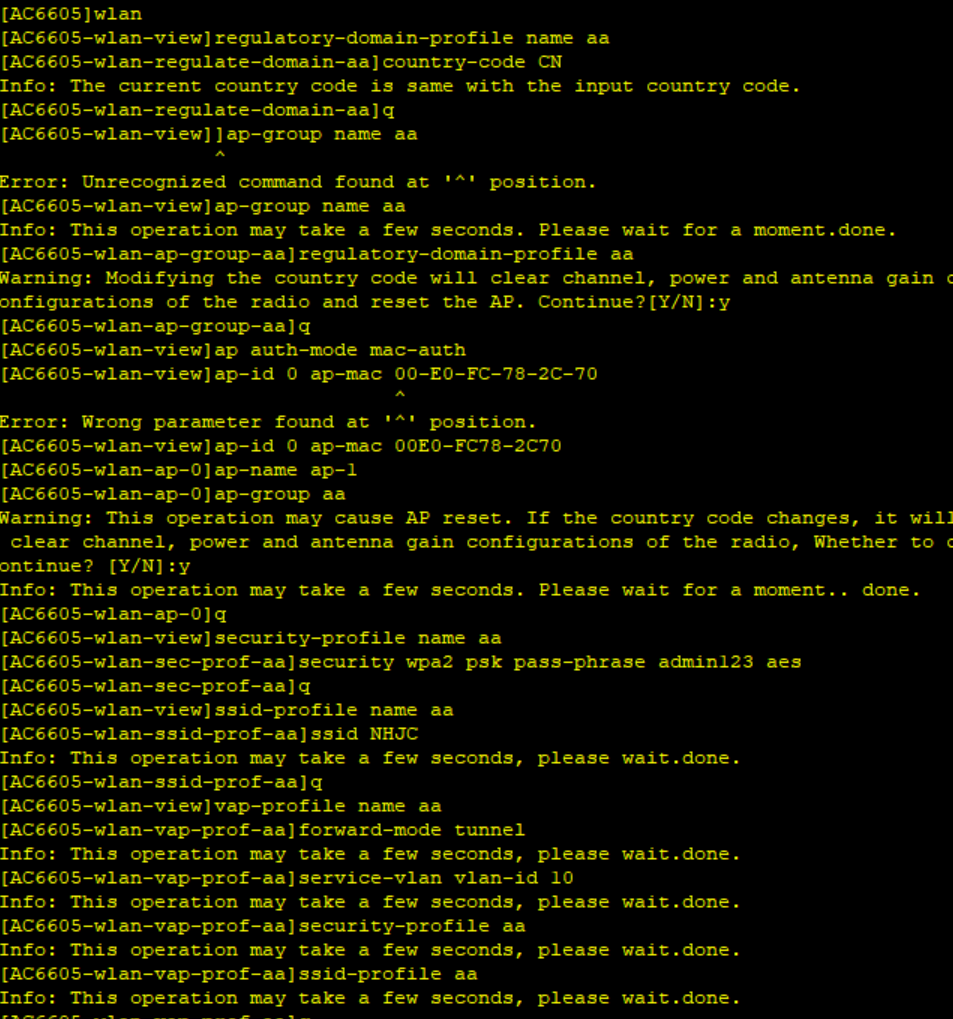

WLAN 无线模板配置
- 创建国家域模板，设置国家代码为 CN，启用国内合法射频频段。
- 创建两个 AP 分组：group-1 用于 AP1、AP2，发布 openlab-1；group-2 用于 AP3，发布 openlab-2，并将国家域模板绑定到两个 AP 组。
- 开启 MAC 地址认证，在 AC 中录入每台 AP 的 MAC 地址，完成 AP 注册，并将 AP 划分至对应 AP 组。
- 创建安全模板：采用 WPA2-PSK+AES 加密，设置 WiFi 连接密码。
- 创建两个 SSID 模板，分别定义 WiFi 名称 openlab-1 和 openlab-2。
- 创建两条 VAP 模板：开启隧道转发模式，绑定对应业务 VLAN、安全模板与 SSID 模板。
- 将 VAP 模板下发至对应 AP 组的所有射频，AP 开始广播无线信号。

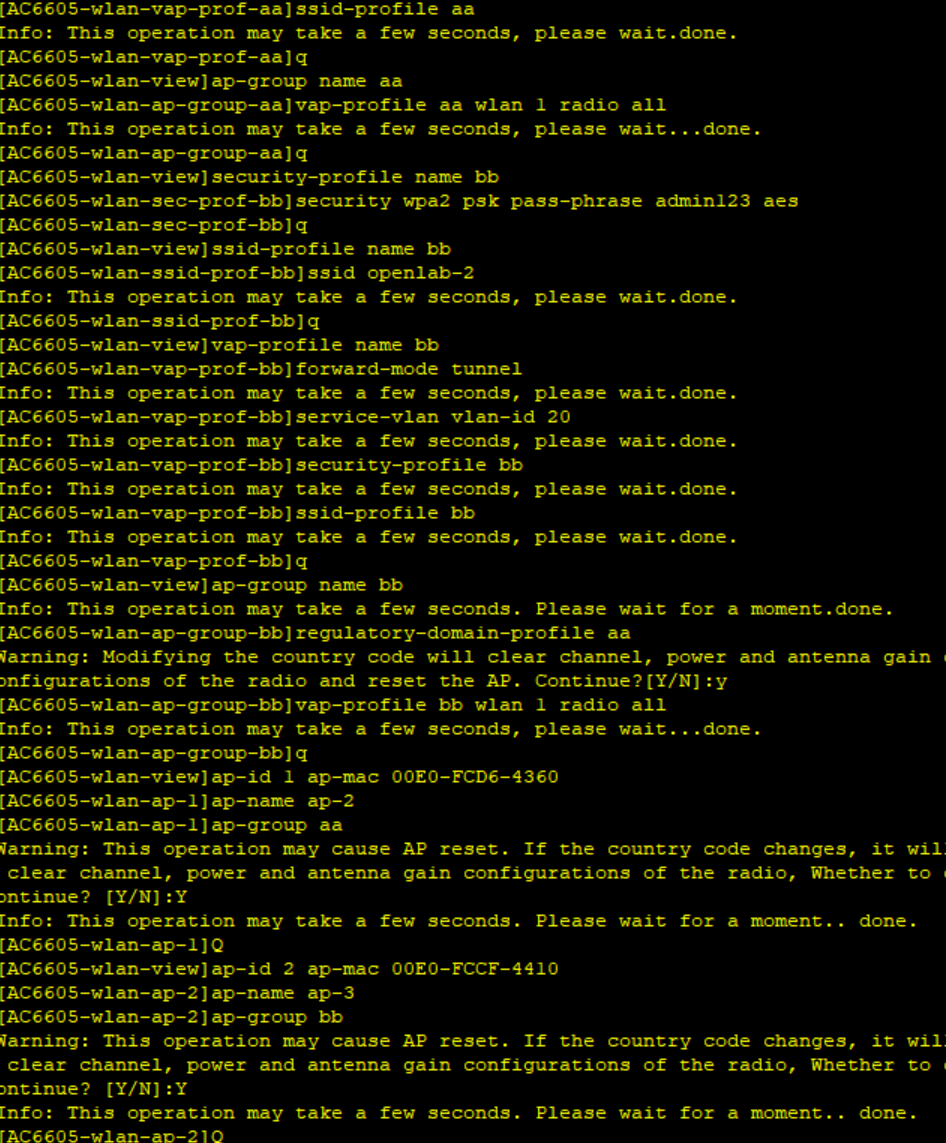

设置两个组发布openlab-1和openlab-2

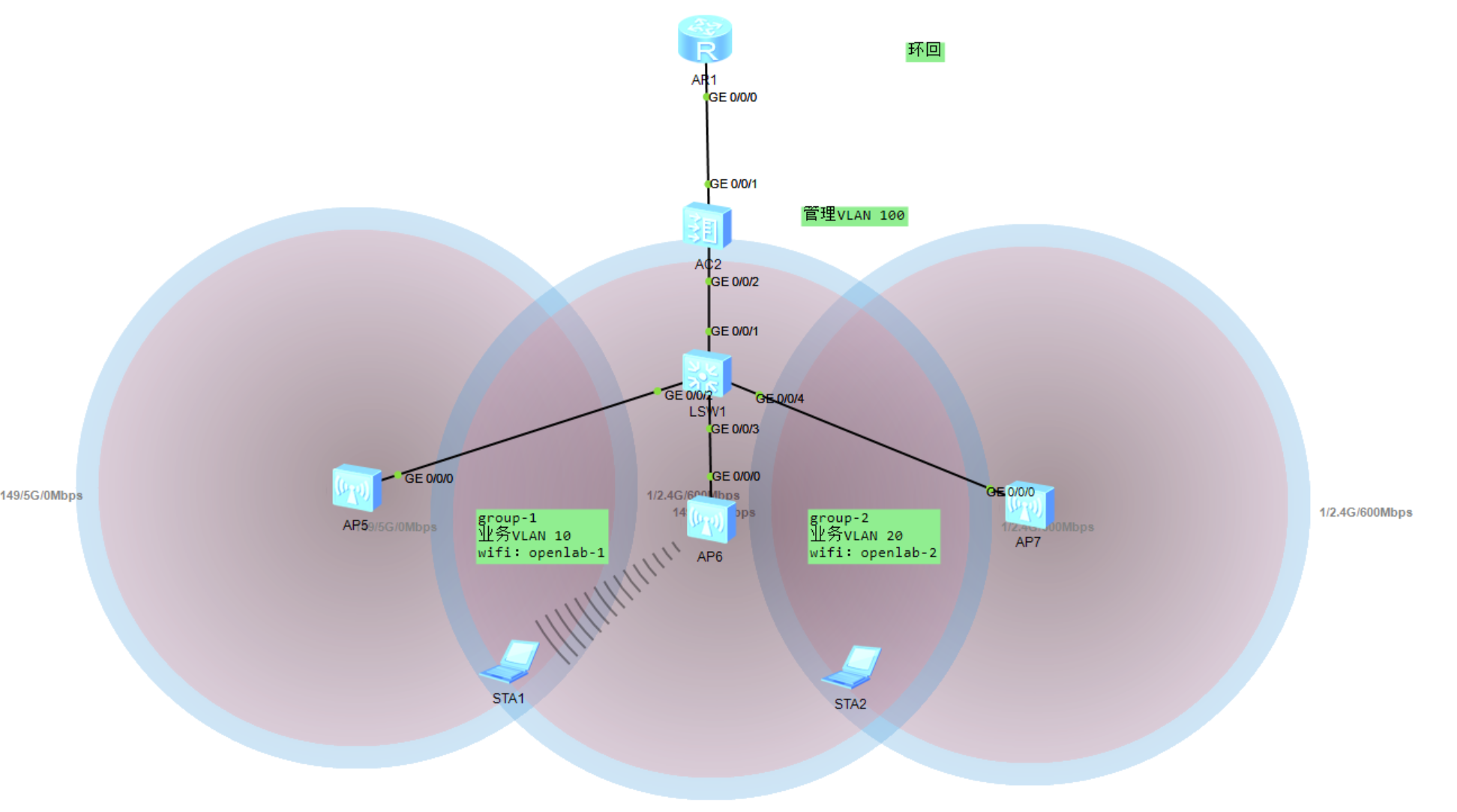

上述命令输入后拓扑图就会变成下图

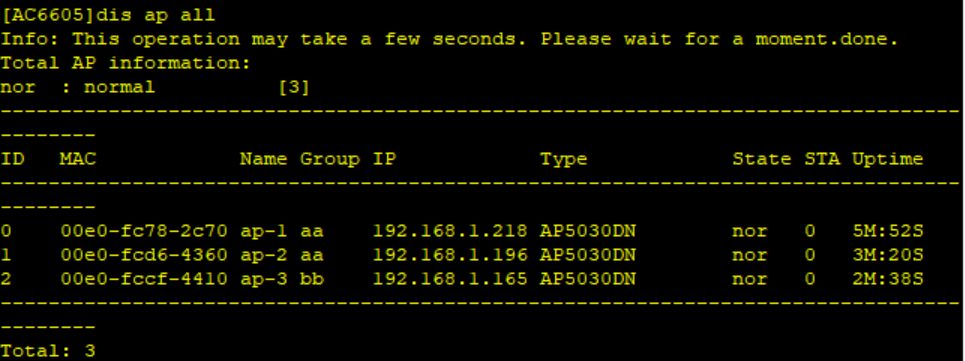

在AC上检查石佛普三个都配置好了

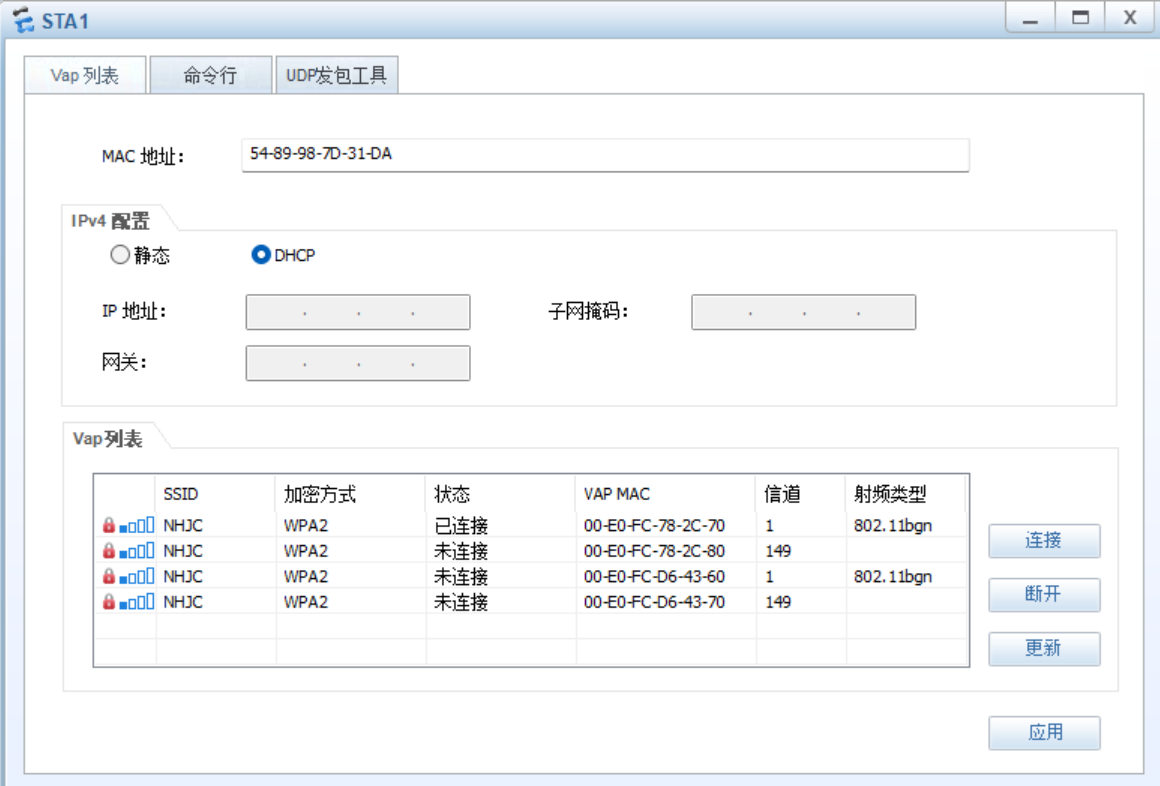

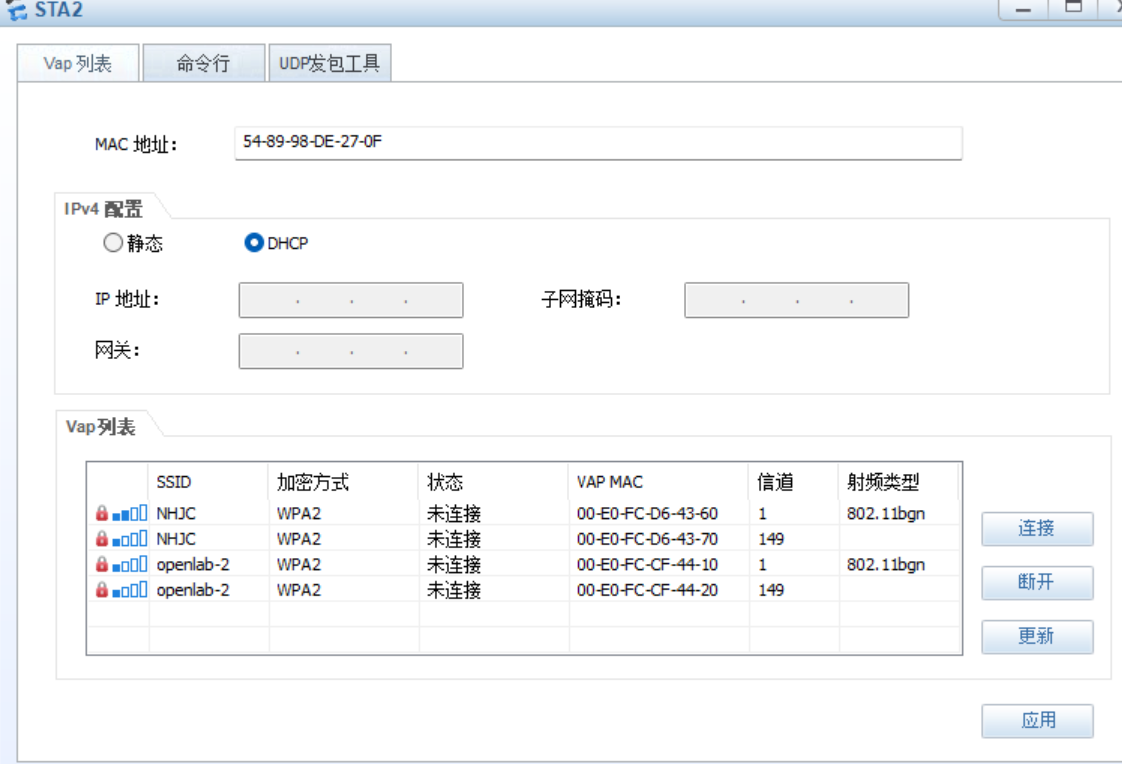

查看STA并尝试连接
连接成功
