一个让 Ceph、vSAN、S2D "不再打架"的存储架构
过去 20 年，分布式存储走了三条路：纯公式派（Ceph）、纯规矩派（vSAN）、纯优化派（S2D）。 Gen4 是第一次让这三条路并到同一张图上，叠着跑。
1. 问题：为什么需要第四代？
三代系统各有强项，但每个都"瘸腿"：
|-----------------|----------|------------------|------------------|
| 系统 | 核心思路 | 强项 | 短板 |
| Ceph（第二代代表） | 一致性哈希定位置 | 稳定、快、O(log n) 查找 | 不管 IO 忙不忙、不管路远不远 |
| vSAN（第三代·A） | 策略规则驱动 | 合规、容错清晰 | 不做全局性能最优 |
| S2D（第三代·B） | 性能图优化 | IO/延迟感知 | 缺稳定锚点，重平衡代价大 |
📌 关键观察：
三者其实是同一件事的三个剖面 ------ Ceph 给"位置"，vSAN 给"约束"，S2D 给"代价"。 既然是同一件事，为什么不能用一套系统同时管？
2. 核心思想：统一存储图
把所有存储元素画成一张图：
G = (O, D, E, W, C, F)
│ │ │ │ │ └─ 确定性映射（哈希族）
│ │ │ │ └──── 约束集（副本数、故障域、合规）
│ │ │ └─────── 边的多维权值（延迟、IOPS、成本、可靠性）
│ │ └────────── 候选边
│ └───────────── 设备（OSD / SDS 节点）
└────────────────── 数据对象📌 通俗版：
这张图就是仓库的"全息地图"------哪批货（O）、哪些货架（D）、货架之间有多远（E + W）、什么规矩不能破（C）、扫码怎么定位（F），全在一张图里。
3. 三层架构：每个层只干一件事
Layer 1 --- 确定性层（锚点）
M₀(o) = F_hash(o, cluster_map)- 专业说法：基于 CRUSH 一致性哈希的确定性映射，O(log n) 查询，幂等无状态
- 人话翻译 ：扫码定货架------公式一算，永远得到同一个基础位置，永不漂移
📌 角色 ：当系统故障、需要快速恢复时，唯一可信的锚
Layer 2 --- 约束层（守卫）
M₁ = Project_C(M₀) = argmin_{M ∈ C} d(M, M₀)- 专业说法：把 M₀ 投影到约束可行域 C，最小改动修复违规
- 人话翻译：规矩检查员------发现违反规矩的，就改一点点，改到合规为止
📌 角色 ：永不犯错的硬性兜底
Layer 3 --- 优化层（精炼）
M₂ = argmin_{M ∈ C, M ≈ M₁} Σ W(o, d)- 专业说法：在约束可行的邻域内，求多维权值张量 W 的局部最优
- 人话翻译：性能调优师------在不犯规、离原位不远的前提下，挑最划算的位置
📌 角色 ：持续变好的改进器
4. 放一件货的完整流程
输入：对象 o，集群状态 S
M₀ ← F_hash(o, S.map) # ① 扫码定基础位
if ¬valid(M₀, C):
M₁ ← repair(M₀, C) # ② 修违规
else:
M₁ ← M₀
M₂ ← local_search(M₁, W, S) # ③ 性能微调
if cost(M₂) ≥ cost(M₁) × (1+ε): # ④ 回归保护
return M₁
return M₂📌 三步走的本质：
先定位 → 再合规 → 后优化。每一步出错都不会让整体崩，因为下一步会兜住。
5. 形式化问题：CMOGO
Gen4 的放置问题，可以严格表述为：
约束多目标图优化（CMOGO）
─────────────────────────────────────────────────
min Σ W(o, d)
s.t. M(o) ∈ F(o) ← 锚点约束（Layer 1）
c_i(M(o)) = 1 ← 策略约束（Layer 2）
M ∈ D^O ← 设备域约束
──────────────────────────────────────────────────📌 通俗翻译：
在地图 G 上找一个放法 M，让"总成本"最低，但必须同时满足三件事：扫码能定位、规矩不违反、设备够用。
6. 持续生命周期：放置不是一锤子买卖
传统做法是 placement → rebalance → placement 这种离散步骤，代价大、抖动强。
Gen4 把放置建模为持续控制过程：
M(t+1) = Π_C( M(t) + Δ(t) )其中：
Δ(t)------ Layer 3 产生的随机改进步Π_C------ 投影回 Layer 2 的可行域t------ 逻辑 epoch（不是墙钟时间）
📌 通俗翻译：
仓库每分每秒都在微调 ------发现堵就挪一点，发现违规就退回，发现更划算的就挪过去。从不"大动干戈"重排。
收敛性定理（专业但简洁）
定理 1 ：在 W 有界且利普希茨、步长
η_t满足 Robbins-Monro 条件、Π_C非扩张的前提下，M(t)几乎必然收敛到帕累托驻点M*，满足M* ∈ C且局部最优。
📌 通俗翻译：
只要参数选对，系统会自己"稳"在一个"不算最差也不算最好、但不犯规"的状态------就像水流进凹槽，不会乱跑。
7. 三层为什么不是竞争，而是协作？
|-------|----------|-----------------|
| 层 | 比喻 | 解决的问题 |
| L1 哈希 | 仓库的门牌号系统 | 任何时候问任何货物都能查到位置 |
| L2 约束 | 安全检查员 | 保证没有任何货物"违规放置" |
| L3 优化 | 调度优化师 | 让仓库整体效率越来越高 |
三层各司其职，互不替代：L1 负责"找得到"，L2 负责"不出错"，L3 负责"更划算"。
8. 故障恢复：三层接力
|--------|----------|------------------|
| 故障 | 检测方式 | 恢复路径 |
| 节点宕机 | 心跳超时 | L1 重算哈希 → L2 修违规 |
| 热点 | IO 阈值告警 | L3 增量迁移 |
| 策略违规 | 周期审计 | L2 修复 |
| 集群脑裂 | 仲裁丢失 | L1 重新锚定 |
📌 核心优势：
任何故障，总有下一层兜底------不会因单层失效导致全局雪崩。
9. 代际对比
|--------|---------------|---------------|-------------------|---------------|
| 维度 | RAID（第一代） | Ceph（第二代） | vSAN/S2D（第三代） | Gen4（第四代） |
| 放置模型 | 块条带 | 纯函数 | 约束 或 优化 | 混合三模型 |
| 正确性 | 隐式 | 隐式 | 单一保证 | 三层保证 |
| 生命周期 | 静态 | 静态 | 周期性 | 持续 |
| 故障恢复 | 重建 | 重算哈希 | 重应用 | 三层协作 |
| 性能目标 | 无 | 无 | 单目标 | 多目标帕累托 |
| 复杂度 | 低 | 中 | 中 | 中（边界清晰） |
10. Gen4 的本质（一句话定义）
Gen4 = 在统一存储图 G 上，同时求解三个问题：
- 一个稳定解（L1：Ceph 锚点）
- 一个可行解（L2：vSAN 约束）
- 一个最优解（L3：S2D 性能）
三层同时在线，协作收敛。
11. 为什么这是"第四代"？
|---------|-----------------|------------------|
| 代际 | 关键词 | 范式转变 |
| 第一代 | 本地盘（block） | 单机 → 条带 |
| 第二代 | 函数映射（hash） | 本地 → 全局可寻址 |
| 第三代 | 规则 / 优化（policy） | 从"怎么放"到"放得好不好" |
| 第四代 | 三者统一 | 从分裂范式到统一图论框架 |
📌 学术意义：
这是首次在单一可收敛的数学框架 下，正式统一 Ceph、vSAN、S2D 三种范式------把"分布式存储"从工程实践上升到统一的图优化理论。
12.全景架构图

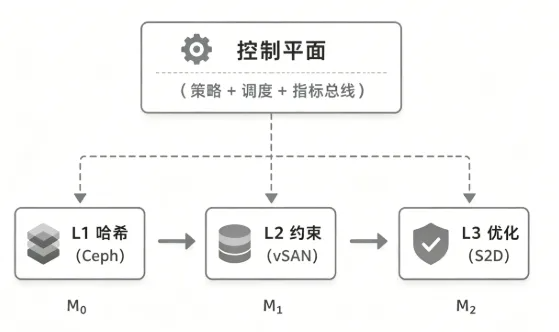

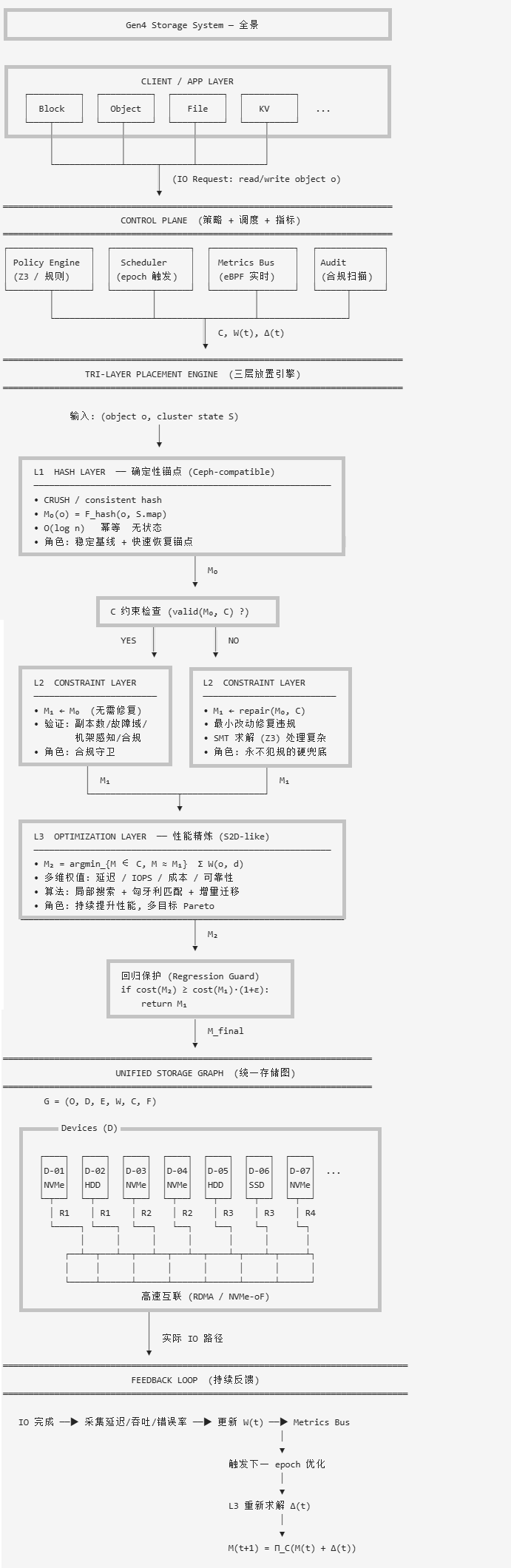

图 1：系统全景

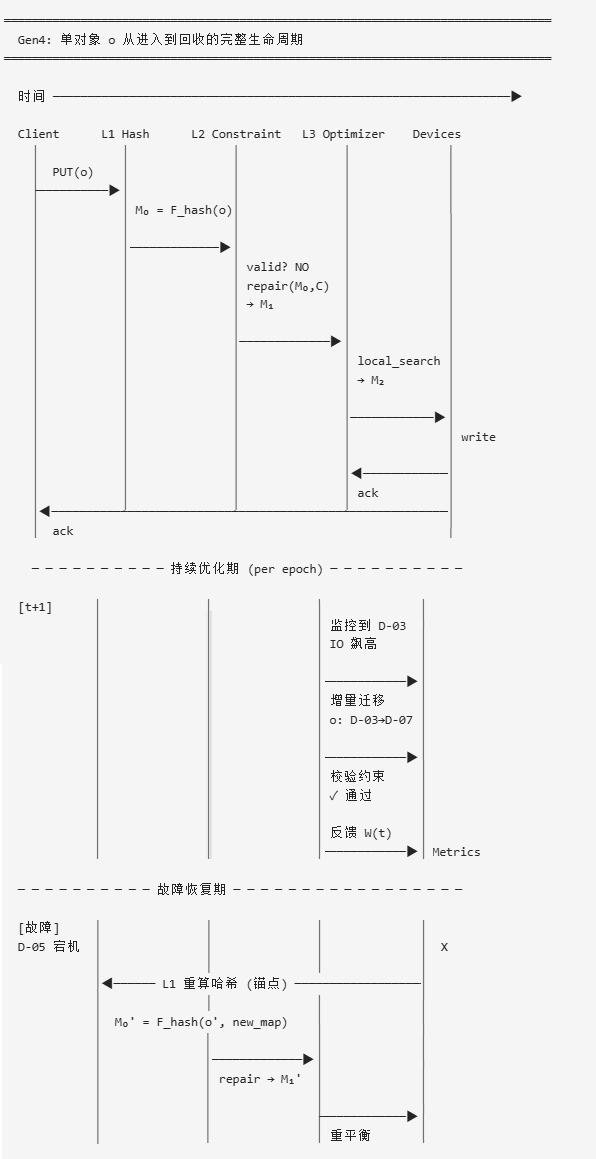

图 2：单对象放置时序图（一次完整生命周期）

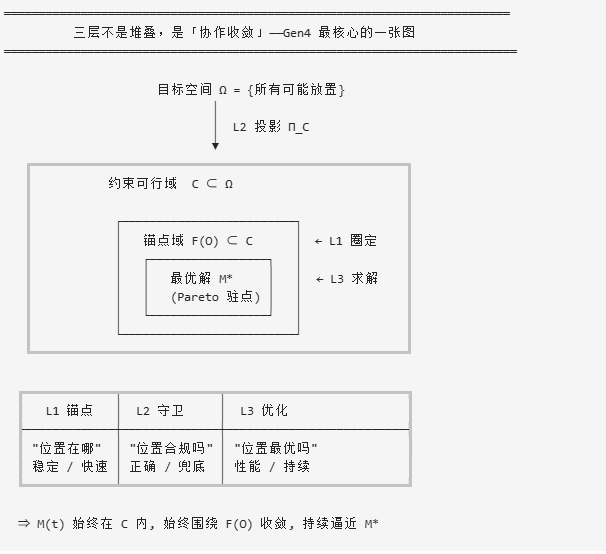

图 3：三层协作的本质（一图讲透）
整组图的中心思想
Gen4 不是"三层堆叠"，是"三层收敛到一点"。
- 图 1 展示结构（怎么搭）
- 图 2 展示时序（怎么跑）
- 图 3 展示本质（为什么这样搭）
三张图合起来，就是 Gen4 的完整故事：稳定 + 合规 + 高效，同时在线。
