Linux图形三部曲（2）：Linux 图形硬件架构与显示管线全解析

本系列三部曲每篇链接：

上一篇我们把图像的像素构成、色彩模型、内存排布、光栅化等底层理论完整梳理完毕，这些是所有图形系统的基础，但真正让内存里的二进制数据变成屏幕上可见的画面，依靠的是一整套高度协同、时序严格的硬件体系。很多长期从事 Linux 图形开发、嵌入式显示调试、桌面显卡适配的工程师，都会被一类问题反复困扰：同样的系统镜像，换一块屏幕就黑屏；同样的分辨率和刷新率，有的平台流畅如丝，有的平台频繁掉帧；外接 HDMI/DP 显示器无法自动识别；画面出现固定方位的偏移、花屏、撕裂；视频播放时叠加 UI 会出现闪烁或图层错乱。这些问题几乎和上层应用、桌面环境无关，全部指向硬件架构、管线配置、时序匹配、内存交互这几个核心层面。

本文拆解 Linux 平台下从像素存储到屏幕点亮的全硬件链路。在现代任何一款搭载 Linux 的设备中，图形硬件的核心使命只有一个：以稳定的时序、规范的格式、无撕裂的状态，把内存中的像素数据高效送到显示面板。这个过程看似只是简单的数据搬运，但背后是一套经过数十年演进的专用硬件流水线，软件层面只能做参数配置与同步控制，无法改变硬件的底层工作逻辑，本文参考Bootlin官方资料。

如有专业词汇翻译不当、内容理解有误的地方，还望指正。

一、图形硬件的两种核心形态：固定功能与可编程

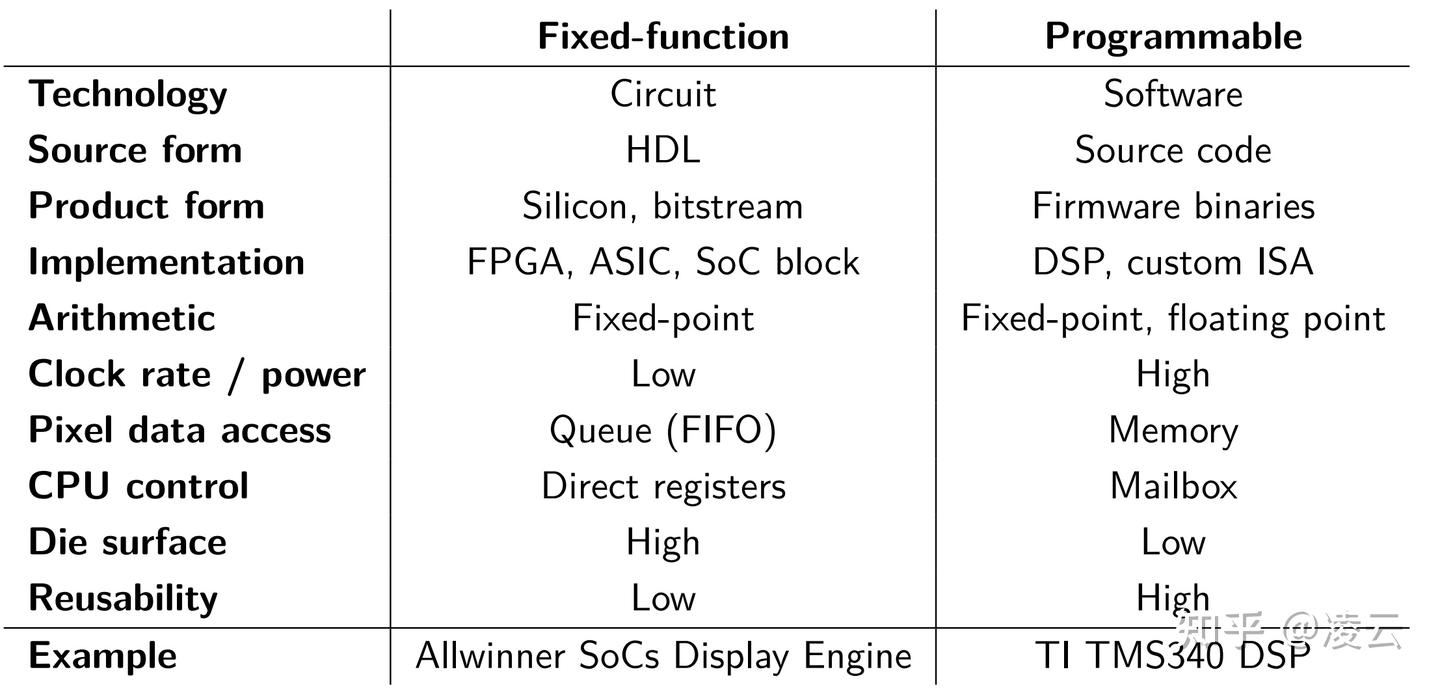

在深入管线结构之前，必须先了解：图形硬件分为**固定功能硬件** 与可编程硬件两类，二者的设计目标、工作方式、驱动模型、功耗表现完全不同，这也是 Linux 图形栈分层设计的硬件依据。

固定功能硬件是由专用数字电路实现的硬件单元，内部逻辑通过硬件连线固化，没有指令集、不需要加载固件，仅通过寄存器配置完成工作。数据在内部以 FIFO 流水线方式流动，执行顺序不可更改，功能专一且不可扩展。它的优势是功耗极低、延迟稳定、响应速度快、可靠性极高，缺点是功能固定，无法通过软件升级扩展能力。在实际产品里，显示控制器、视频输出单元、图层混合模块、MIPI/HDMI 接口电路、基础 2D 加速模块几乎全部采用固定功能设计，这是为了保证显示输出的稳定性与实时性，毕竟画面输出一旦中断或错乱，会直接导致设备不可用。

可编程硬件 则更接近专用处理器，拥有独立的运算核心、寄存器堆、缓存系统、指令集，需要加载固件才能运行，能够通过软件算法实现多样化的图像处理与渲染任务。它的优势是灵活性极强，可通过更新固件适配新算法，缺点是功耗高、调度逻辑复杂、延迟波动较大。GPU、高端图像 DSP、通用计算核心等都属于这类硬件。在 Linux 系统里，可编程硬件主要负责"生产像素"，比如 3D 渲染、UI 绘制、视频解码、图像特效处理；固定功能硬件则负责"输出像素"，二者分工明确、协同工作，构成了完整的图形硬件体系。

这种分工模式也直接决定了 Linux 内核的驱动架构：负责显示输出的 DRM/KMS 子系统，以适配固定功能硬件为核心；负责 3D 渲染的 Mesa 栈，则以适配可编程 GPU 为核心。理解这一点，就能明白为什么显示配置大多是简单的寄存器配置，而渲染驱动却需要复杂的命令流提交与任务调度。

二、显示管线的标准数据流：从内存到面板的完整路径

无论硬件平台是 x86 独立显卡、Intel/AMD 核显，还是 ARM 架构的瑞芯微、全志、NXP、三星 SoC，显示硬件的数据流路径完全一致，Linux 内核的 DRM 子系统正是基于这套通用硬件结构设计。

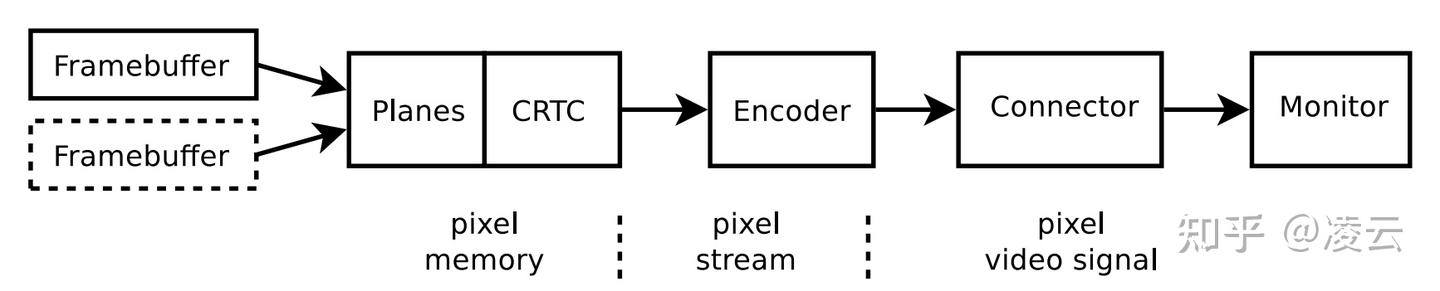

Common components of a display pipeline overview

像素从内存到屏幕，必须依次经过：帧缓冲（Framebuffer）→ 图层单元（Plane）→ CRTC → 编码器（Encoder）→ 物理接口（Connector）→ 显示面板（Panel），这是硬件真实的物理链路，而非软件抽象概念，任何一个环节参数不匹配，都会导致显示失效或异常。

帧缓冲是整条管线的起点，它本质是一段用于存储完整帧像素的物理内存区域。在独立显卡上，它位于专用显存（VRAM/SGRAM），带宽高、延迟低，与系统内存相互隔离；在集成显卡与嵌入式 SoC 上，它直接占用系统 DDR 内存，由驱动通过 CMA 连续内存分配器预留，保证硬件 DMA 可以正常读取。帧缓冲本身只是纯粹的数据容器，不携带任何格式信息，硬件无法感知其中是 RGB 还是 YUV 格式、是 8bit 还是 10bit 色深、图像的宽高与对齐规则，这些关键参数必须由后续的图层单元来解析。同时，帧缓冲的物理地址必须满足硬件 DMA 的约束，多数平台要求行起始地址按 32/64/128 字节对齐，不足部分会填充空白字节，这部分填充区域就是我们常说的 Stride（行跨度）。在实际调试中，画面错位、纵向条纹、只显示半幅图像等问题，大概率是帧缓冲的地址对齐、Stride 计算、内存布局不满足硬件要求导致的。

**图层单元（Plane）**是显示控制器内部的核心功能模块，也是硬件图层合成的基础。一个显示控制器通常包含多个 Plane，分为主图层（Primary Plane）、叠加图层（Overlay Plane）与光标图层（Cursor Plane）三类。主图层是必需的基础图层，用于显示桌面、壁纸等背景画面，通常为全屏配置；叠加图层用于视频、悬浮窗、字幕等内容，支持硬件缩放、裁剪、位置偏移、Alpha 混合；光标图层专为鼠标指针设计，带宽占用极低、位置更新响应极快，不占用主线带宽。Plane 的核心作用是解析帧缓冲的像素格式，配置图像的源裁剪区域与目标显示位置，将处理后的像素流提交给 CRTC。现代显示控制器的 Plane 支持极强的硬件加速能力，可直接解析 RGB、YUV420、YUV422 等数十种像素格式，完成硬件旋转、镜像、缩放、全局透明度混合，多图层可按 Z-order 自动叠加。这也是视频播放器能够实现超低功耗置顶播放的原因：视频数据直接送入 Overlay Plane，由硬件完成合成，完全不需要 CPU 与 GPU 参与，功耗可降低 90% 以上。

CRTC是整条显示管线的控制核心，全称 Cathode Ray Tube Controller，名称源于早期 CRT 显示器，如今功能已经完全泛化。它承担两项不可替代的工作：一是图层硬件合成，将多个 Plane 输入的像素流按层级、透明度、位置混合为最终的一帧画面；二是生成严格的显示时序，包括像素时钟（PCLK）、行同步信号（HSYNC）、帧同步信号（VSYNC）、数据有效信号（DE）。时序是屏幕能够正常点亮的根本，屏幕只有在正确的同步信号下，才能准确采样像素数据。CRTC 决定了输出分辨率、刷新率、消隐期长度、同步信号极性、像素时钟频率，Linux 内核中的 drm_display_mode 结构体，存储的正是 CRTC 需要配置的全部时序参数。可以说，没有 CRTC 提供的时序，所有像素数据都只是无意义的电信号，无法形成完整画面。

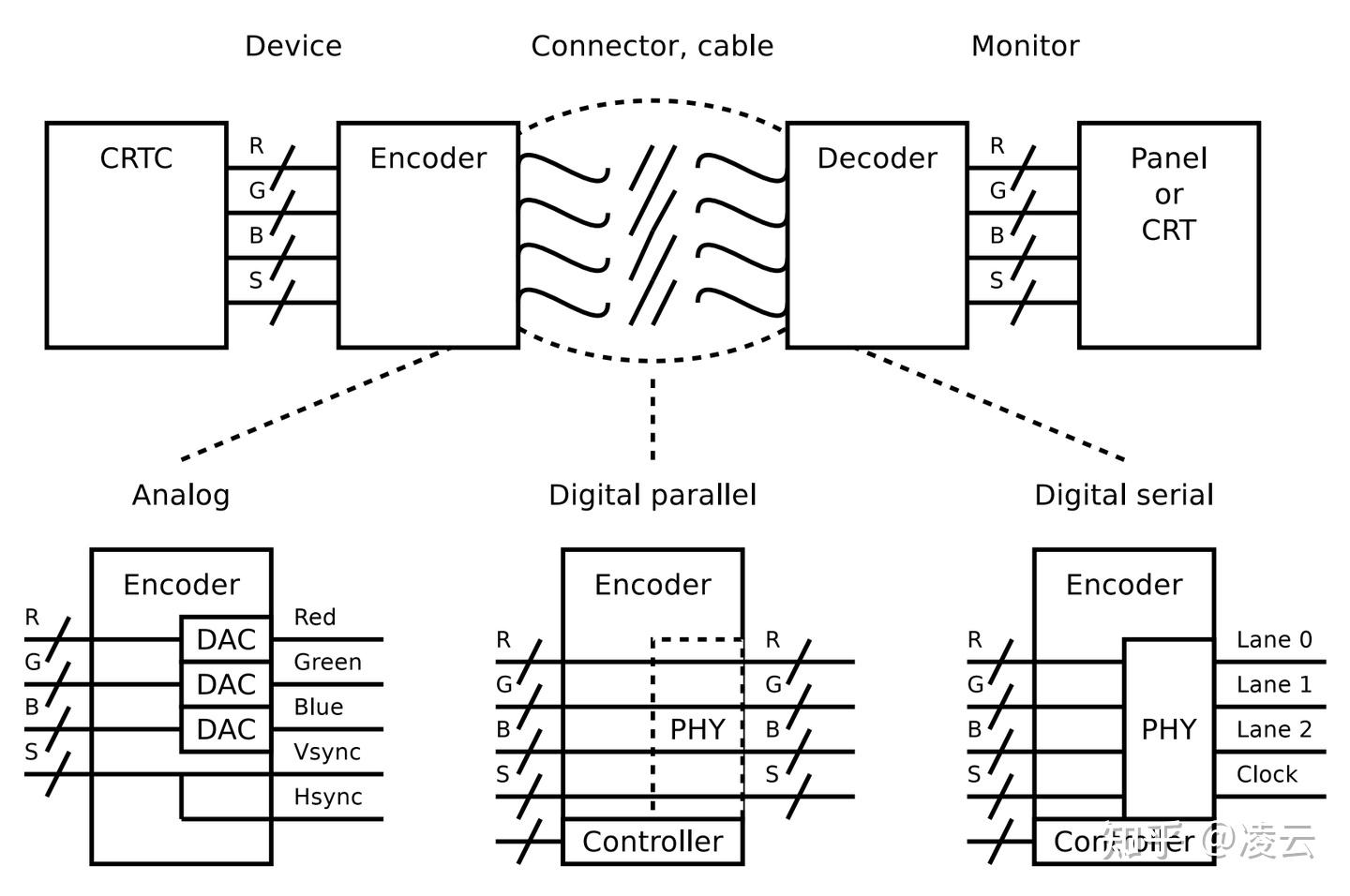

**编码器（Encoder）**位于 CRTC 之后，负责信号格式转换。CRTC 输出的是并行数字 RGB 信号，布线多、抗干扰能力差，无法直接用于远距离传输，Encoder 会将其转换为对应接口所需的信号格式：转换为 TMDS 信号用于 HDMI/DVI 输出，转换为 LVDS/eDP 信号用于笔记本面板，转换为 MIPI DSI 信号用于手机与平板屏幕，转换为模拟信号用于 VGA 输出。Encoder 不处理任何像素内容，只做电气层面的格式转换，一个 Encoder 只能适配一种或少数几种物理接口，无法跨类型通用。

**物理接口（Connector）**是硬件与外部显示设备的连接端口，我们常见的 HDMI、DP、VGA、eDP、MIPI DSI、LVDS 都属于 Connector。它的硬件职责包括检测热插拔信号（HPD）、通过 I2C 总线读取显示器的 EDID 信息、提供供电与 DDC/CEC 通信通道、上报设备支持的分辨率与时序。在 DRM 驱动的枚举流程中，Connector 是整个配置的起点：驱动先扫描 Connector 状态，检测到设备接入后读取 EDID，解析出支持的显示模式，再选择对应的 Encoder，绑定 CRTC 与 Plane，最终启动显示输出。这也是 Linux 系统能够自动识别外接显示器、自动匹配分辨率的硬件基础。

整条链路的逻辑可以用一句话总结：帧缓冲存储像素，Plane 解析格式与位置，CRTC 生成时序与合成画面，Encoder 转换信号格式，Connector 对接外部设备，最终面板点亮像素。理解这五个模块的职责，就掌握了 Linux 显示硬件的核心框架。

三、主流显示设备技术与硬件特性差异

显示面板的技术类型直接决定了显示管线的时序要求、刷新策略、功耗设计与带宽需求，很多显示问题并非驱动或配置错误，而是面板本身的物理特性限制。目前主流的显示技术包括 LCD、OLED、EPD 电子墨水，早期的 CRT 与等离子显示器已逐步淘汰。

LCD是目前应用最广泛的显示技术，依靠液晶分子的旋转控制透光率，本身不发光，需要背光板提供光源。LCD 面板需要持续的像素扫描刷新，否则画面会快速消失，因此对 CRTC 的时序稳定性要求极高。根据面板特性，LCD 分为 TN、IPS、VA 等类型，TN 面板成本低但可视角度差，IPS 面板可视角度广、色彩还原好，是目前笔记本与显示器的主流选择。LCD 的响应速度在毫秒级，高速运动画面容易出现拖影，高刷新率模式可以缓解这一问题，但会显著增加功耗与带宽占用。

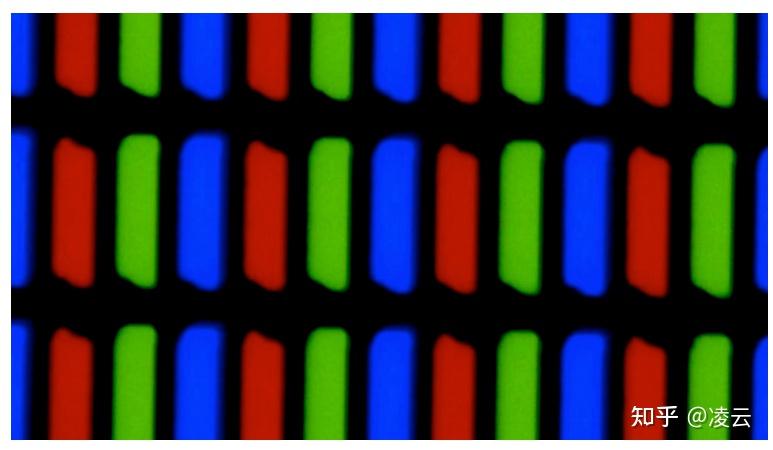

Pixel color cells on a LCD TN panel

OLED属于自发光显示技术，每个像素独立发光，不需要背光模块，具有无限对比度、微秒级响应速度、超薄可弯曲等优势。OLED 像素在保持同一画面时不需要持续刷新，理论上支持可变刷新率与更低功耗，对显示管线的时序约束更宽松。但 OLED 存在像素老化、烧屏、寿命受限等问题，在车载、工业等长时间显示固定画面的场景中，需要驱动配合实现像素偏移、亮度调节等保护机制。

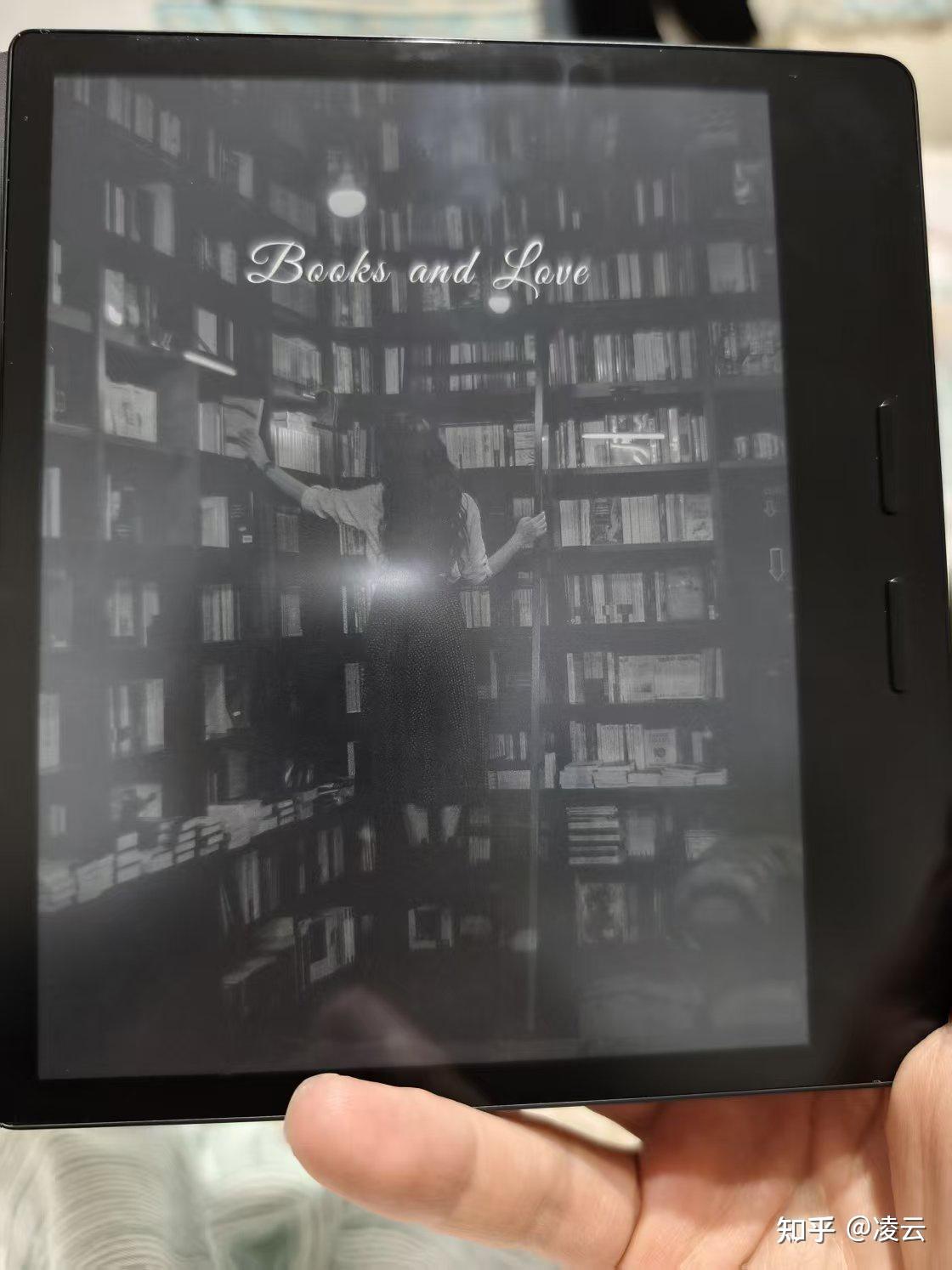

EPD电子墨水技术依靠带电粒子的电场移动成像，仅在画面切换时消耗功耗，静态画面完全零功耗，具有阳光下可读、护眼等特性，主要用于电子书、电子价签。EPD 面板不需要持续刷新，显示控制器只需要发送一次帧数据即可保持画面，响应速度慢、仅支持黑白或彩色灰阶显示，不适用于视频与动态 UI，其驱动逻辑与常规显示面板完全不同。

早期的 CRT显示器依靠电子束扫描荧光粉成像，是 CRTC 名称的来源，需要严格的隔行扫描时序与较长的消隐期，功耗高、体积大、存在辐射，目前仅用于工业兼容场景。等离子显示器依靠等离子体激发荧光粉发光，对比度高、响应快，但存在烧屏、功耗高、发热大等问题，已被 LCD 与 OLED 完全替代。

理解不同显示技术的物理特性，就能解释很多工程中的疑问：为什么有些屏幕不支持 144Hz 高刷？为什么有些面板必须固定时序才能点亮？为什么 OLED 设备可以实现更低的显示功耗？这些都不是软件能够改变的，而是硬件本身的物理限制。

四、显示接口类型与桥接芯片的工程应用

显示接口是像素信号离开 SoC 后的传输通道，接口的电气特性、带宽、协议直接决定了最大分辨率、刷新率、是否支持音频与 HDR。在 Linux 设备中，常见的接口分为内部接口与外部接口两类，内部接口用于连接设备自带面板，外部接口用于外接显示器。

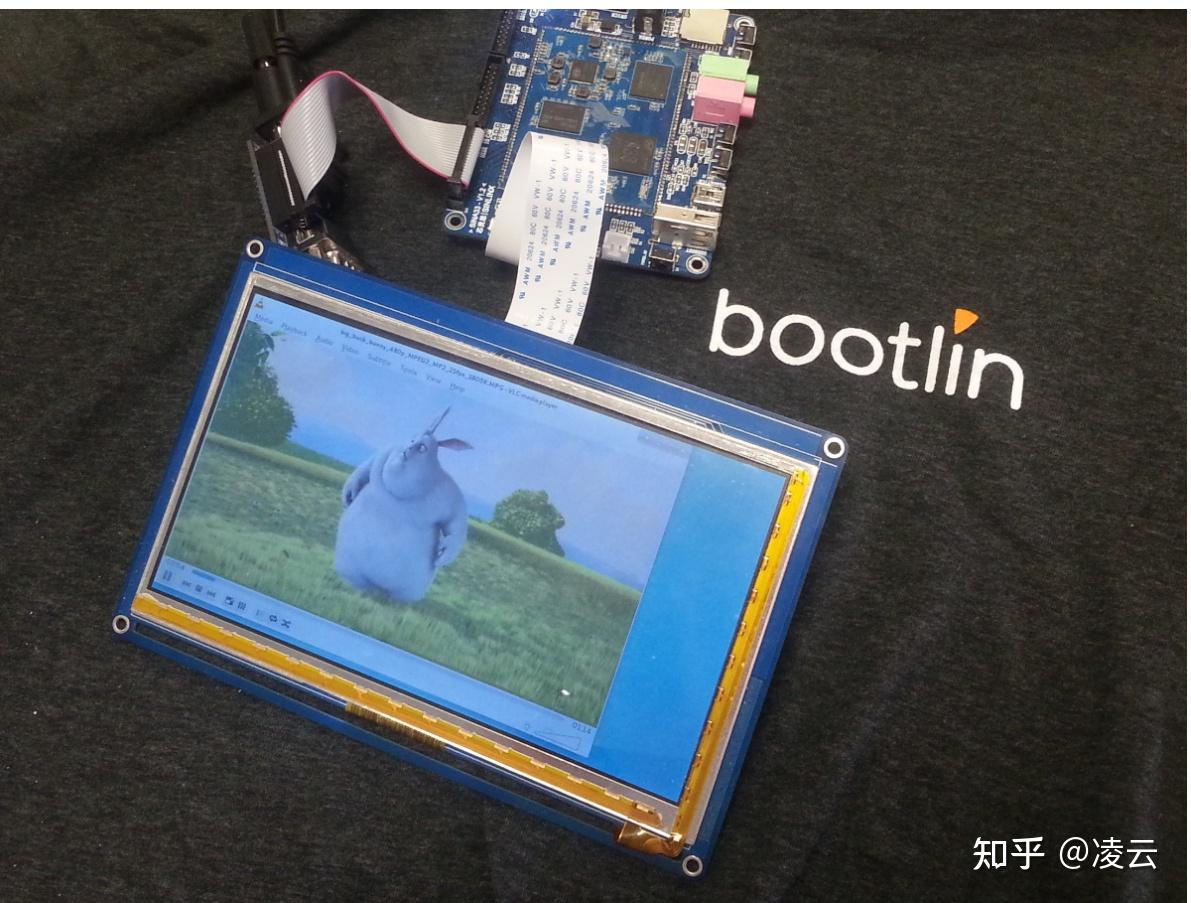

内部接口主要用于嵌入式、笔记本、平板设备，包括 DPI 并行接口、LVDS、eDP、MIPI DSI。DPI 是最简单的并行接口，24 根数据线传输 RGB 信号，搭配同步时钟与使能信号，成本低但抗干扰差、传输距离短，仅用于小板与近距离面板。LVDS 是低压差分信号接口，抗干扰能力强，曾广泛用于笔记本屏幕，目前逐步被 eDP 替代。eDP 是 DP 标准的嵌入式版本，带宽高、支持压缩与功耗控制，是现代笔记本的主流内部接口。MIPI DSI 是移动端与嵌入式设备的标准接口，采用高速串行数据包传输，1~4 通道可配置，布线少、功耗低、支持触控集成，是车机、平板、智能设备的首选内部接口。

外部接口主要用于桌面设备与扩展场景，包括 VGA、DVI、HDMI、DP。

VGA 是纯模拟接口，依靠电压变化表示颜色，无抗干扰设计，分辨率上限低，需要 DAC 转换电路，目前仅用于兼容老设备。

Video Graphics Array (VGA)

DVI 是第一代数字接口，分为模拟、数字、混合三种类型，基于 TMDS 差分信号，不支持音频，逐步被 HDMI 替代。

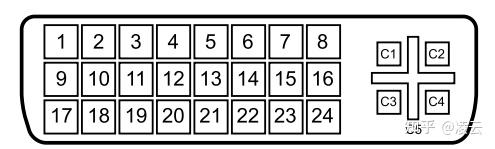

Digital Visual Interface (DVI)

HDMI 是民用最普及的数字接口，兼容 DVI 电气层，支持音频、CEC 控制、HDR、VRR、8K 分辨率，属于专有标准，需要授权使用。

High-Definition Multimedia Interface (HDMI)

DP 是 VESA 推出的开放标准，4 通道高速串行传输，带宽远超 HDMI，支持 MST 多显示器、DSC 视频压缩、16K 分辨率，是高端桌面与专业设备的首选接口。

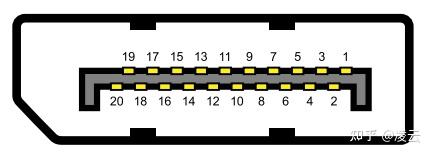

DisplayPort (DP)

在实际硬件设计中，并非所有 SoC 都支持所需的接口类型，此时需要使用桥接芯片（Bridge）完成信号转换。常见的桥接场景包括 MIPI DSI 转 HDMI、LVDS 转 eDP、DP 转 VGA、RGB 转 LVDS 等。桥接芯片对主控制器是透明的，但会引入信号延迟、时序偏移、格式限制，驱动需要完成桥片的寄存器初始化、EDID 转发、HPD 信号同步、电源控制等操作。在嵌入式 Linux 调试中，桥接芯片配置错误是导致外接显示无信号、画面异常的常见原因。

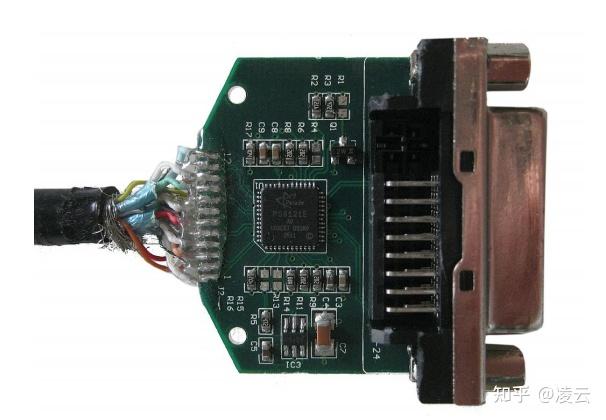

A DP to DVI bridge

五、显示时序：屏幕正常点亮的核心规则

显示时序是 CRTC 输出的一套完整信号节拍，是屏幕能够正确采样像素数据的关键，也是驱动调试中最容易踩坑的环节。时序配置错误会直接导致黑屏、花屏、闪屏、画面偏移、色彩错乱等问题，且很难从软件层面定位。

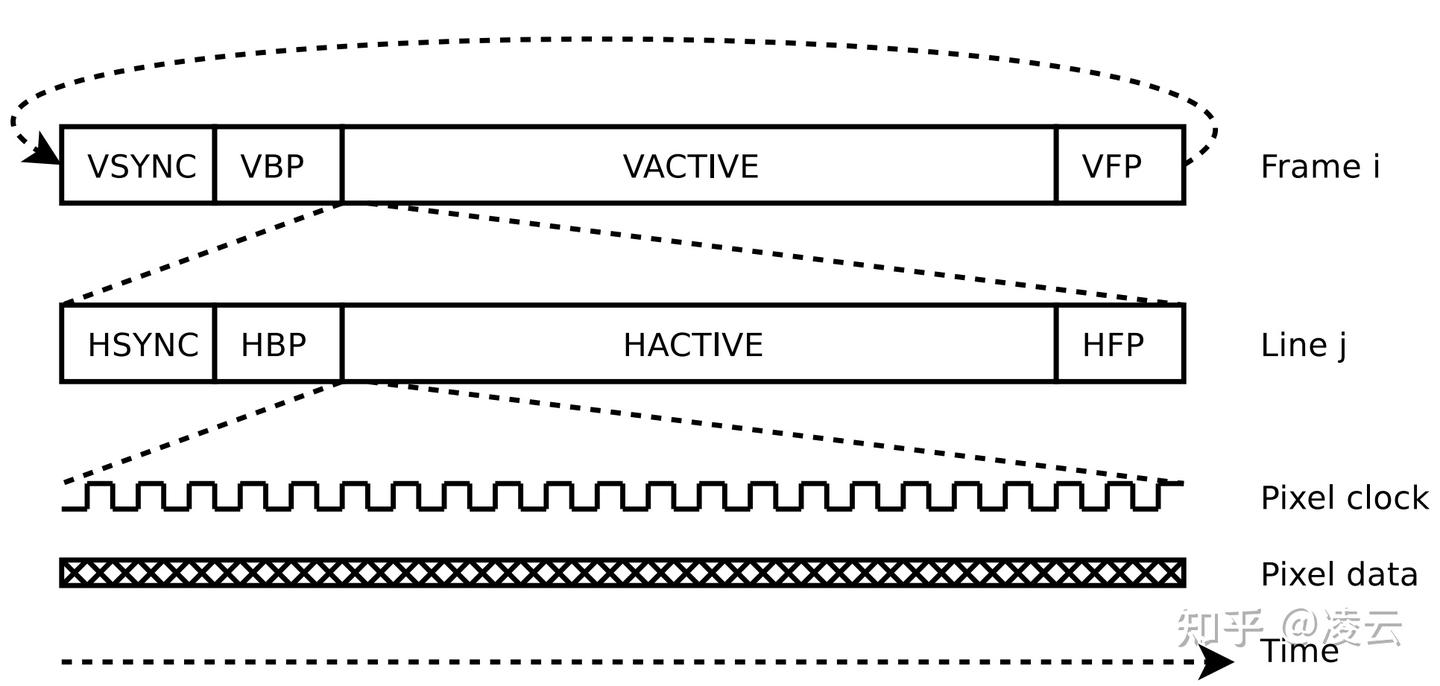

显示时序

一行像素的传输时序分为四个阶段：行同步脉冲（HSYNC）、行后沿（HBP）、有效数据区（HACTIVE）、行前沿（HFP）。一帧画面的传输时序同样分为四个阶段：帧同步脉冲（VSYNC）、帧后沿（VBP）、有效行数据（VACTIVE）、帧前沿（VFP）。其中，同步脉冲用于通知屏幕一行或一帧的开始；后沿与前沿是消隐期，用于信号稳定与电路准备，不传输像素数据；有效数据区是真正的图像像素。

行总周期 HTOTAL 是 HSYNC、HBP、HACTIVE、HFP 之和，帧总周期 VTOTAL 是 VSYNC、VBP、VACTIVE、VFP 之和，像素时钟频率则由 HTOTAL × VTOTAL × 刷新率计算得出。以 1080P 60Hz 为例，像素时钟约为 148.5MHz，这是大多数 HDMI 与 DP 接口的标准时钟配置。

屏幕的 EDID 信息本质是一份时序参数表，存储了设备支持的所有分辨率、刷新率、同步极性、时钟范围等参数。Linux DRM 驱动通过 I2C 读取 EDID 后，解析出合法的时序参数，配置给 CRTC，屏幕才能正常点亮。如果驱动强行使用 EDID 之外的时序，屏幕会因无法识别信号而黑屏。在无 EDID 的嵌入式面板中，驱动必须使用厂商提供的固定时序参数，任何微小偏差都会导致显示异常。

六、渲染加速硬件：2D 加速器、DSP 与 GPU

显示管线负责将像素输出到屏幕，而渲染硬件负责生成像素，二者共同构成完整的图形硬件系统。渲染硬件分为 2D 专用加速器、DSP 与 GPU 三类，适用场景与性能功耗差异极大。

2D 专用加速器属于固定功能硬件，专门优化矩形拷贝（Bit Blit）、纯色填充、图像旋转、缩放、Alpha 混合、颜色键控、RGB 与 YUV 格式转换等基础操作。它的运算速度快、功耗极低，不需要复杂的驱动调度，在嵌入式 UI、开机 Logo、简单菜单等场景中，完全可以替代 GPU，将系统功耗降低一个数量级。

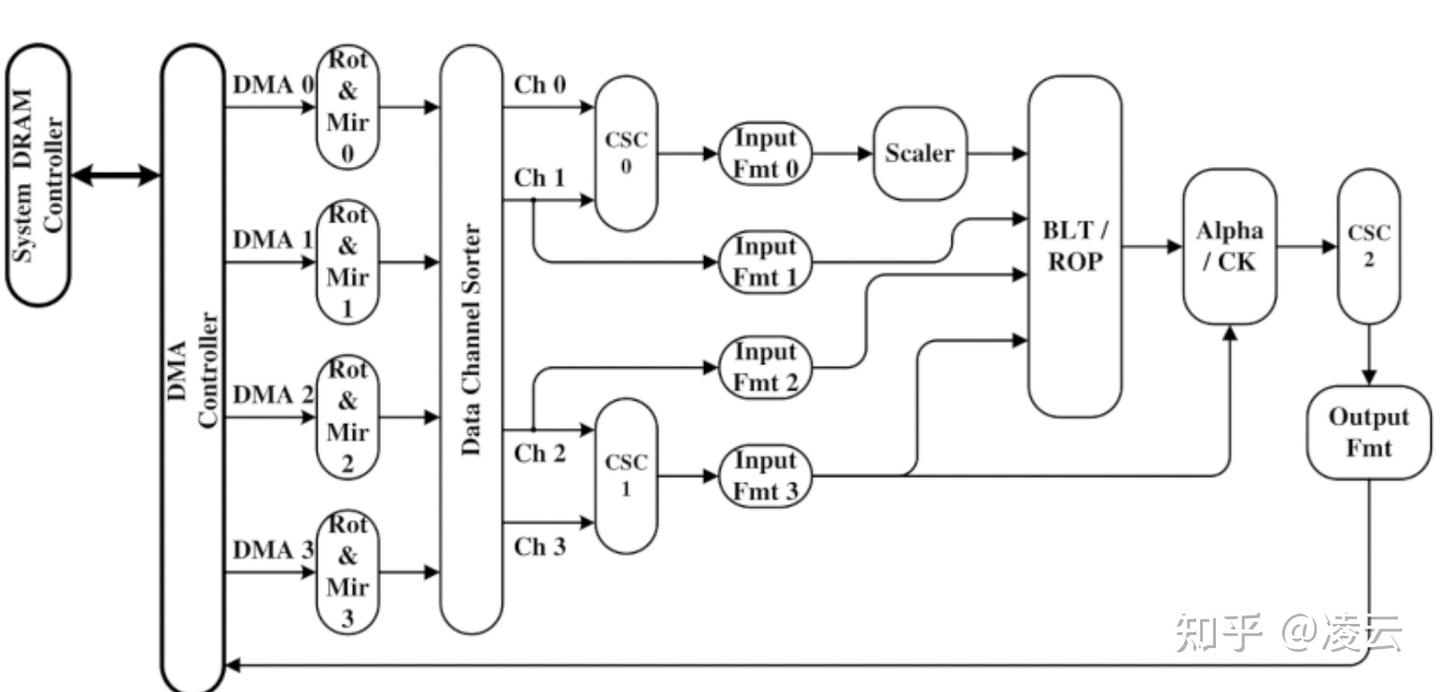

An example hardware pipeline for a 2D graphics block

DSP是可编程图像处理器，拥有专用的信号运算指令集，适合执行滤波、降噪、锐化、色彩增强、目标检测等复杂图像处理算法。DSP 灵活性强，可通过固件更新算法，常用于智能摄像头、视频后处理、车载环视系统等场景。

GPU是专为 3D 渲染设计的并行处理器，核心执行顶点变换、光栅化、纹理采样、像素着色、深度测试、混合等操作，拥有大量运算核心、专用纹理单元与多级缓存系统。GPU 不参与显示输出，只负责将渲染完成的像素写入帧缓冲，由显示控制器完成后续输出。现代 GPU 也支持 GPGPU 通用计算，可用于 AI 推理、视频编码、科学计算等非图形场景。

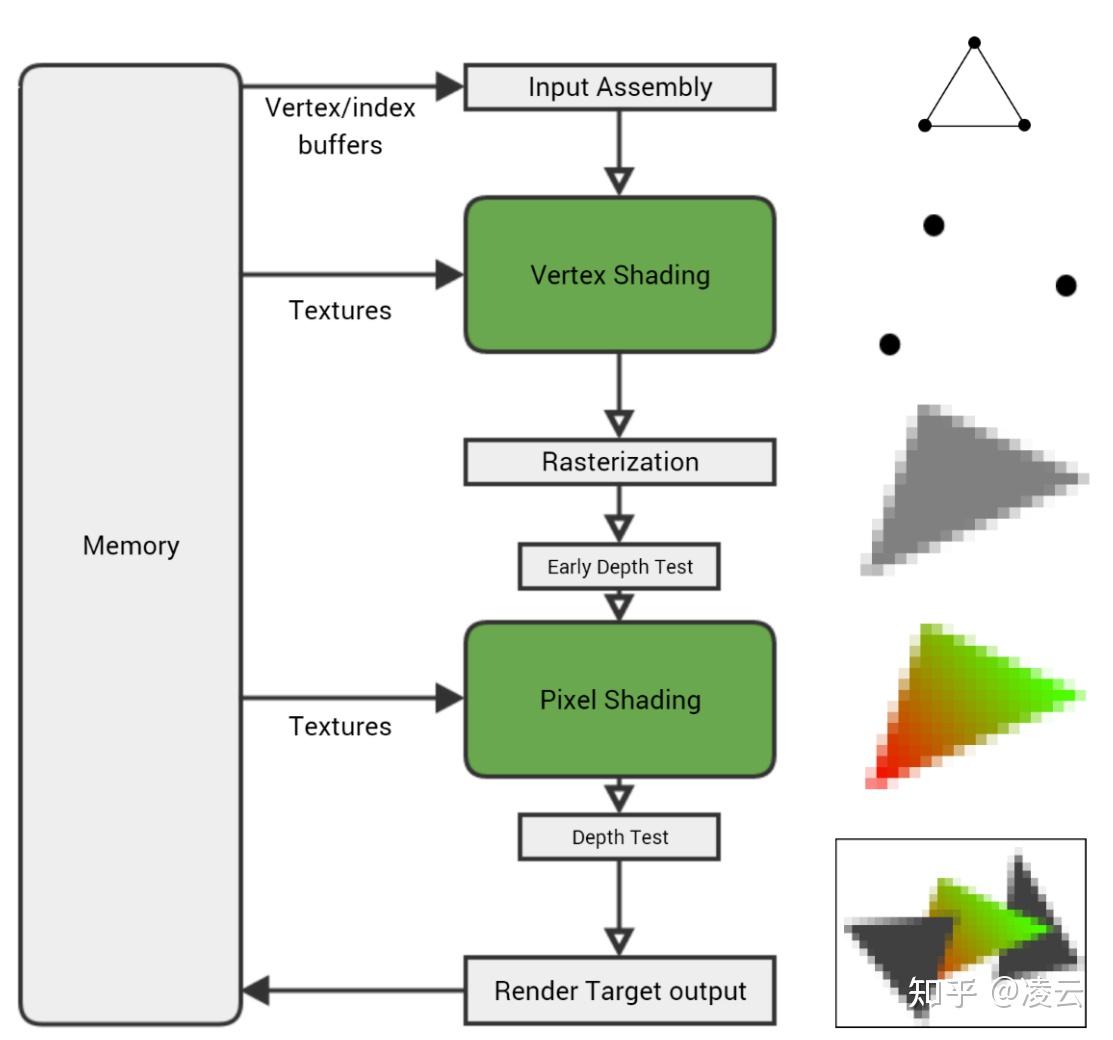

A programmable GPU pipeline

在 Linux 系统中，2D 加速器与显示控制器集成在 DRM 驱动中，GPU 则由独立的渲染驱动管理，通过 DMA-BUF 实现帧缓冲共享，避免内存拷贝，提升系统性能。

七、图形内存系统与显示性能优化

内存系统是图形硬件的性能瓶颈所在，像素数据的读写、拷贝、同步、缓存一致性直接决定系统帧率与功耗。Linux 图形系统的内存优化围绕零拷贝、对齐约束、同步机制、缓存一致性四个核心展开。

图形内存分为专用显存、共享系统内存、CMA 连续内存三类。独立显卡使用专用显存，带宽最高、延迟最低，但成本高；嵌入式 SoC 普遍使用共享系统内存，CPU、GPU、显示控制器、VPU 共用 DDR，成本低但需要严格的带宽调度；CMA 内存是驱动预留的连续物理内存，专门用于硬件 DMA 访问，避免内存碎片导致显示异常。
帧缓冲的对齐约束是硬件强制要求，行起始地址必须按指定字节对齐，不足部分填充空白字节形成 Stride。缓冲区实际大小为 Stride × 高度 × 平面数，忽略 Stride 会导致内存越界、画面错位、内核崩溃。在 YUV420、YUV422 等平面格式中，还需要考虑多平面的地址对齐与偏移，这是调试 YUV 格式显示时的重点。
画面撕裂是图形系统最常见的问题，根源是显示控制器正在扫描前台缓冲时，CPU 或 GPU 同时修改缓冲数据，导致一帧画面同时包含新旧数据。解决办法是采用双缓冲或三缓冲机制：前台缓冲用于显示，后台缓冲用于绘制，等待 VSYNC 信号到来时执行页切换（PageFlip），仅交换缓冲指针，不拷贝数据，实现无撕裂显示。Linux 桌面环境、游戏、视频播放器全部依赖这种机制保证流畅度。
缓存一致性是内存系统的另一个关键问题。CPU 拥有多级缓存，硬件 DMA 直接访问物理内存，若 CPU 写入的数据未从缓存回写到内存，硬件会读取到旧数据，导致画面错乱。驱动必须在硬件读取缓冲前执行缓存清理（Clean），在 CPU 读取硬件写入的数据前执行缓存失效（Invalidate），或使用 Write Combine 非缓存映射，保证数据一致性。

Linux 图形系统的性能优化原则非常清晰：尽可能使用硬件加速模块，避免 CPU 参与像素处理；尽可能使用零拷贝共享内存，避免数据搬运；尽可能使用硬件图层合成，避免 GPU 全屏渲染；尽可能只更新局部脏区域，减少全屏重绘；尽可能匹配硬件原生格式，避免格式转换损耗。

八、总结

Linux 图形硬件架构并非复杂的黑盒系统，而是一套逻辑清晰、规则固定、可严谨推理的物理体系。从帧缓冲的像素存储，到 Plane 的图层解析，再到 CRTC 的时序生成、Encoder 的信号转换、Connector 的设备对接，最终到面板的画面显示，整条链路围绕正确、稳定、高效三个目标设计。固定功能硬件保证显示输出的可靠，可编程硬件提供渲染的灵活，内存系统保障数据流转高效，时序规则保证画面显示正常。
