09 HLS基础

在数字信号处理过程中，很多算法使用c/C++实现这里使用HLs工具进行把c/C++的算法转化为RTL硬件。

Vitis HLS创建工程

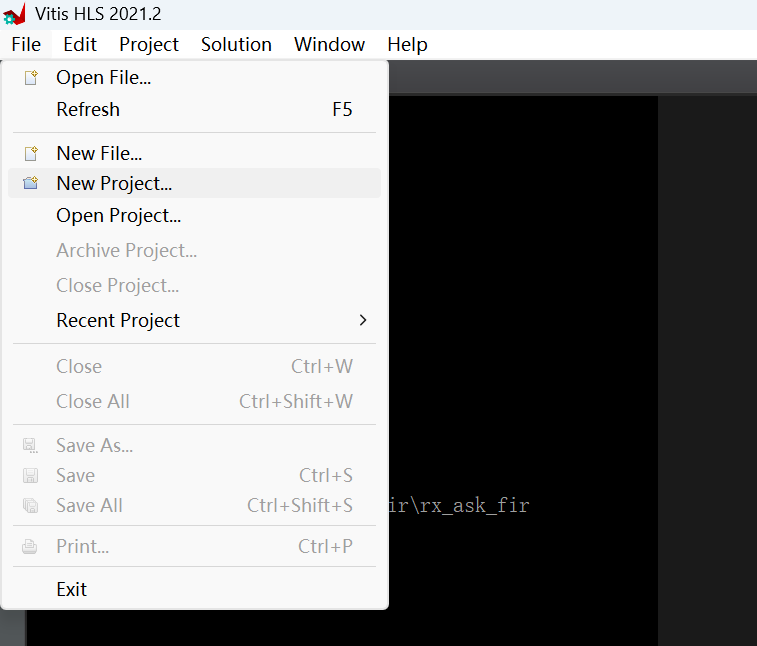

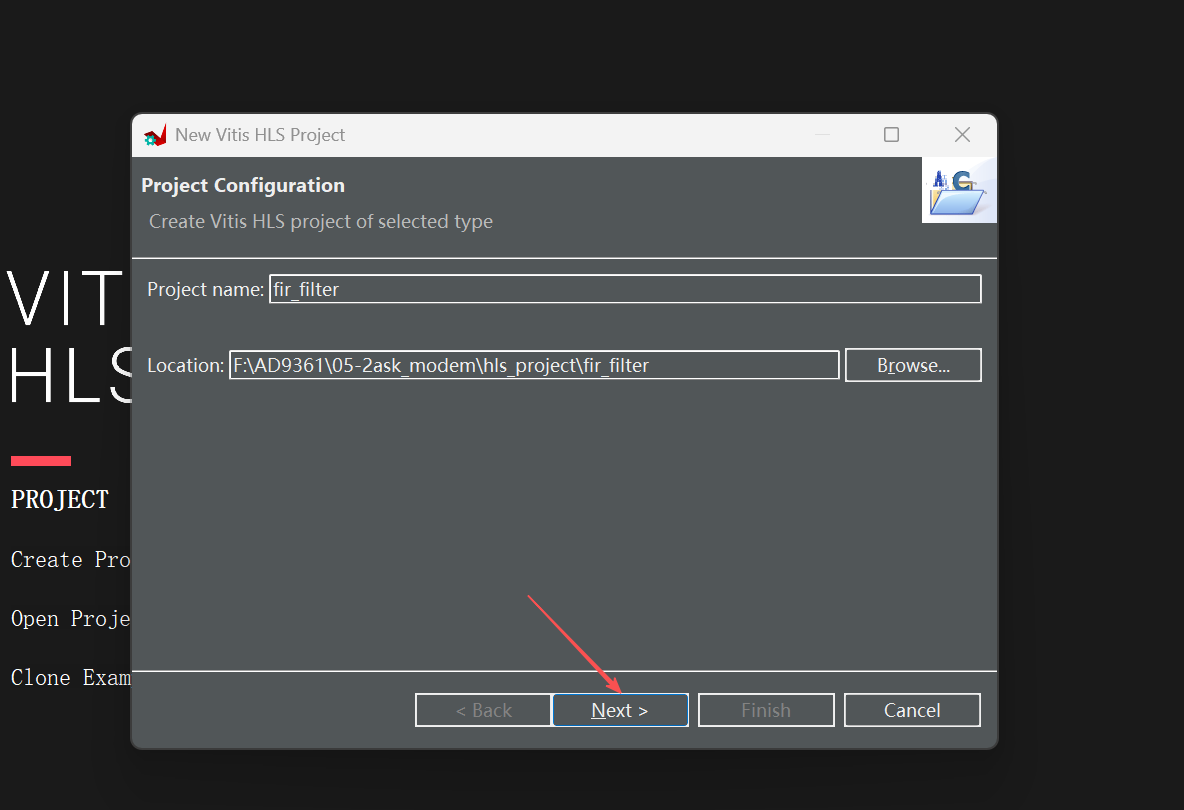

1. 打开创建工程向导

2. 输入工程名称，选择存储路径

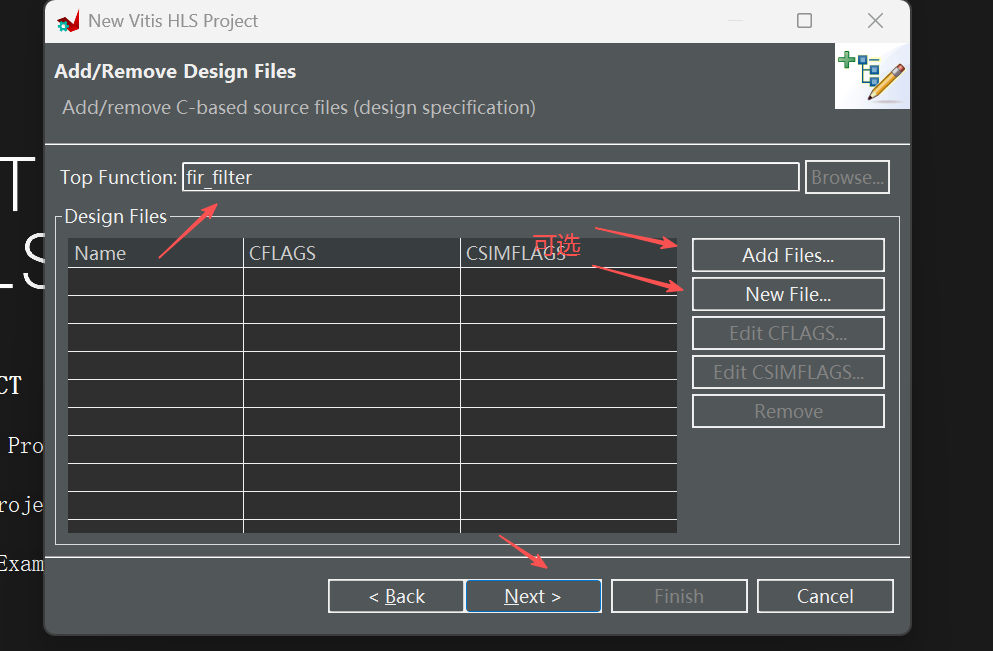

3. 设置顶层函数名称，添加或创建设计文件，这些步骤可以跳过，待工程创建完成后在设置或添、创建设计文件

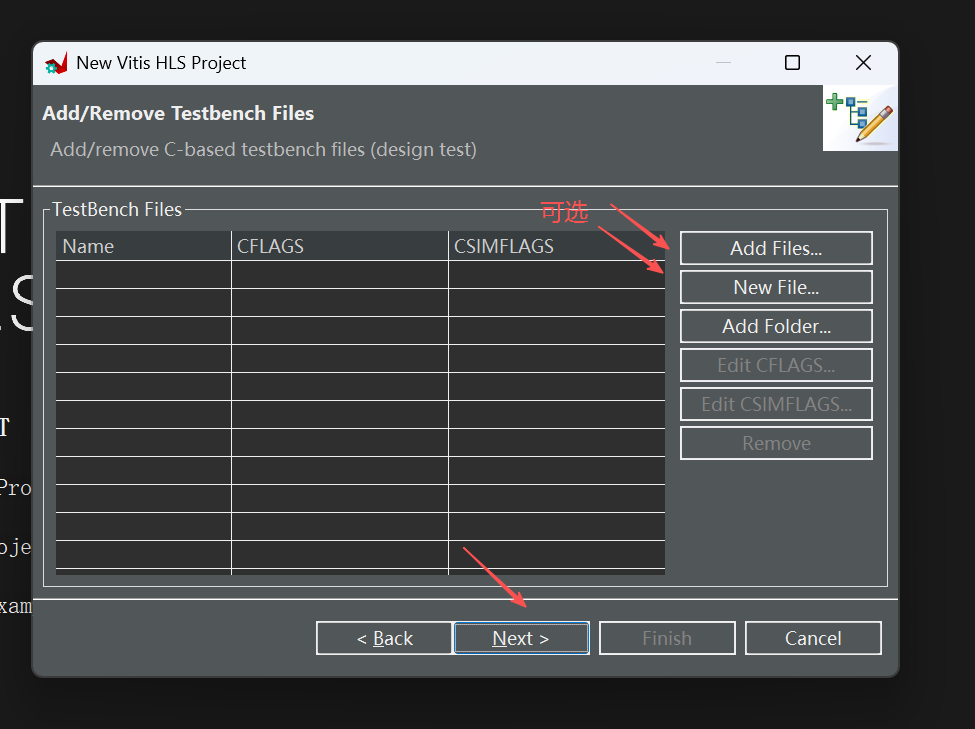

4. 添加或创建测试激励文件，这些步骤可以跳过，待工程创建完成后在添、创建测试激励文件

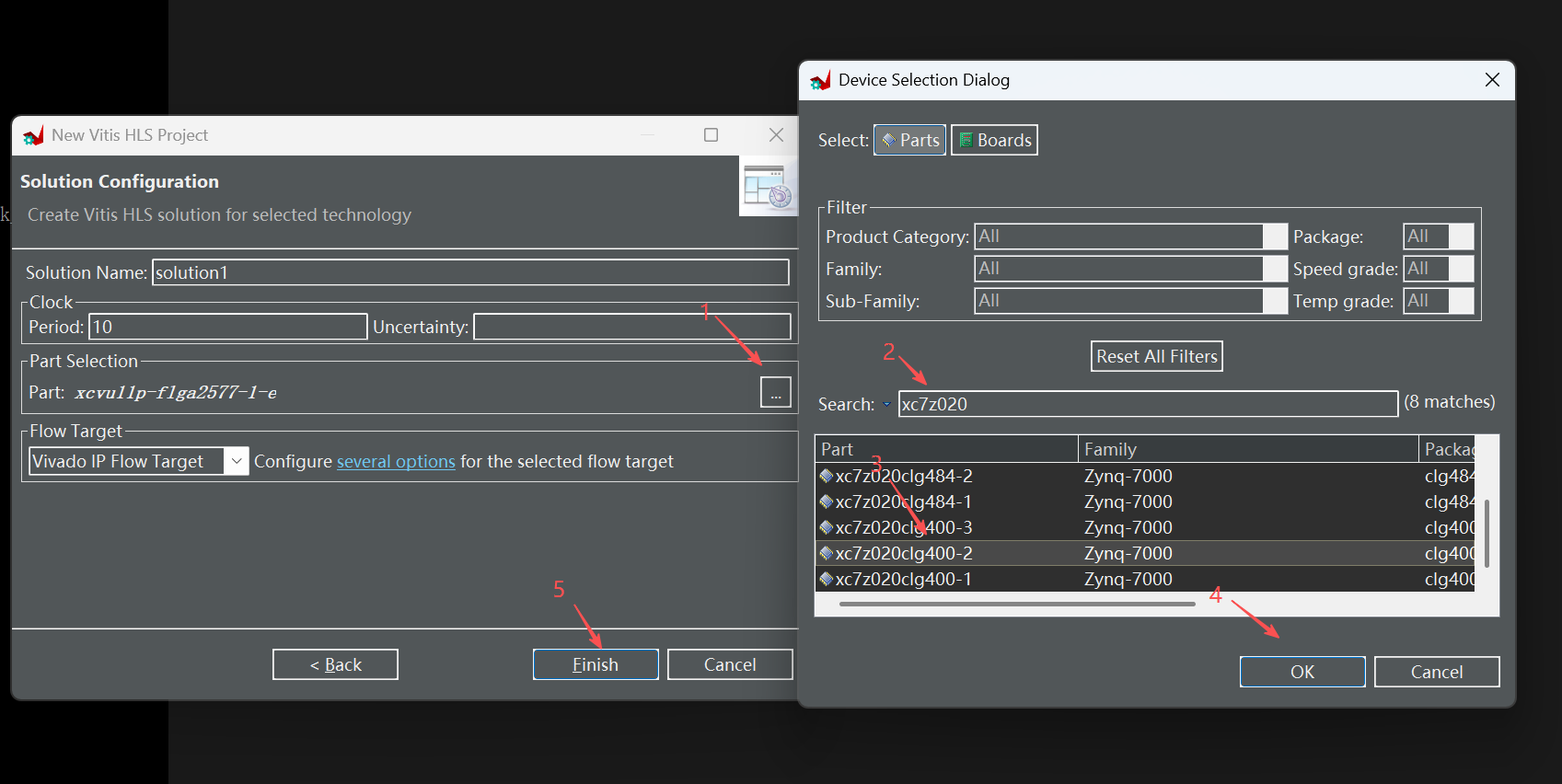

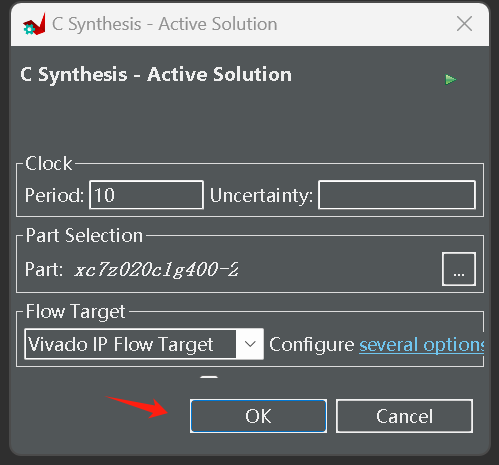

5. 选择器件


在工程中添加文件

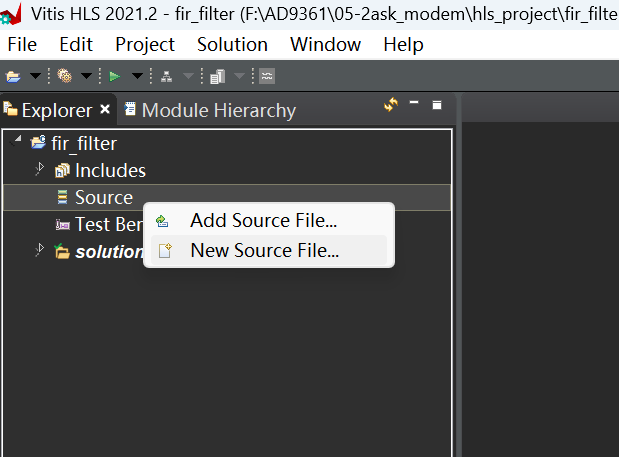

1. 打开创建设计文件的向导

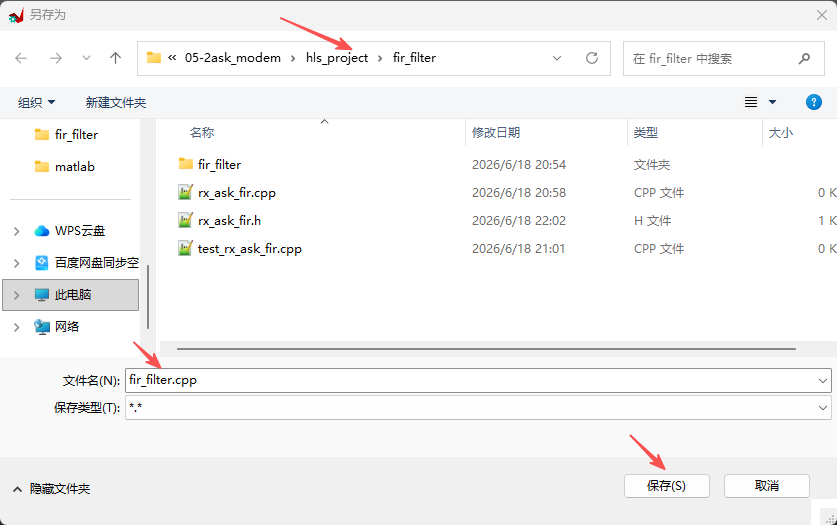

2. 选择存储路径，输入文件名，点击保存



3. 在以同样的方式创建"fir_filter.h"文件

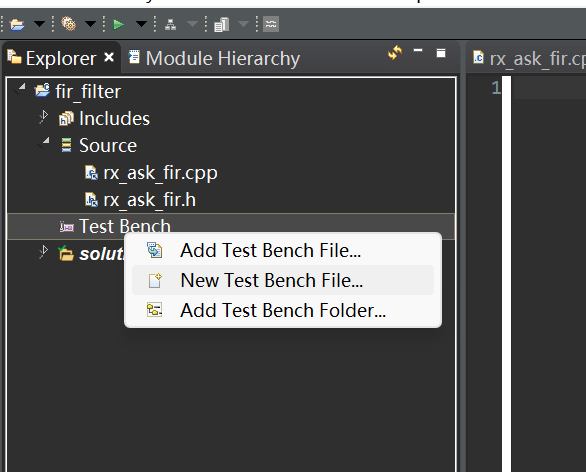

4. 打开创建测试激励文件的向导

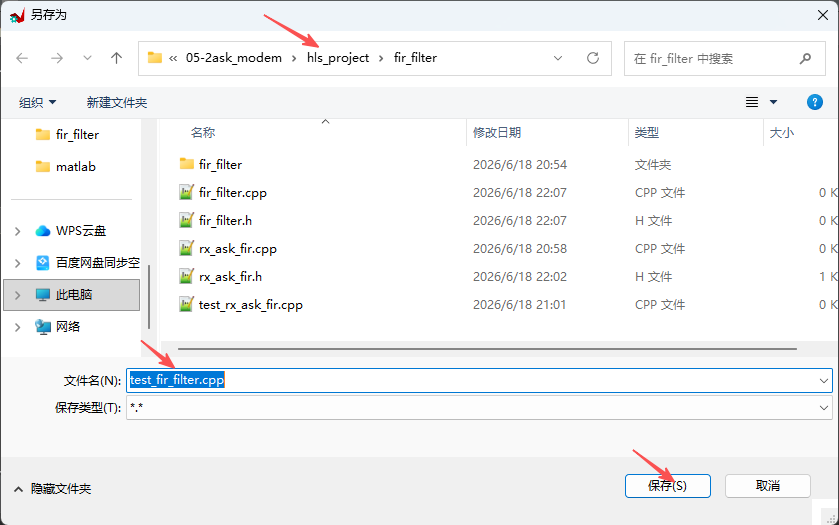

5. 选择存储路径，输入文件名，点击保存



6. 编辑"rx_ask_fir.h"文件，内容如下，这是一个FIR滤波器，系数采用matlab的滤波器设计工具生成

#ifndef _FIR_FILTER_H_
#define _FIR_FILTER_H_

#include <stdlib.h>
#include <ap_int.h>

//FIR滤波器系数中小数位数
#define COEF_Q      10
//FIR滤波器阶数
#define FIR_BL      64
//FIR滤波器系数，可以使用matlab生成
#define FIR_COEF      {1, 4, 2, 3, 3, 3, 3, 2, 1, -1, -3, -5, -8, -10, -12, -13, -13, -12, -10, -6, 0, 7, 15, 25, 36, 46, 57, 66, 75, 82, 87, 89, 89, 87, 82, 75, 66, 57, 46, 36, 25, 15, 7, 0, -6, -10, -12, -13, -13, -12, -10, -8, -5, -3, -1, 1, 2, 3, 3, 3, 3, 2, 4, 1}

//FIR滤波器
void fir_filter(const ap_int<12> *in, ap_int<12> *out);

#endif //_FIR_FILTER_H_

7. 编辑"rx_ask_fir.cpp"文件，内容如下:

#include "fir_filter.h"

//滤波器系数，对应公式中的h(0)~h(n)
static const ap_int<8> coef[FIR_BL] = FIR_COEF;
//状态，state[0]延迟1拍(对应公式中的x(n))，state[1]延迟2拍对应公式中的x(n-1))，state[2]延迟3拍对应公式中的x(n-2))......
static ap_int<12> state[FIR_BL] = {0};

void fir_filter(const ap_int<12> *in, ap_int<12> *out)
{
#pragma HLS INTERFACE mode=axis register_mode=both port=out register
#pragma HLS INTERFACE mode=axis register_mode=both port=in register
#pragma HLS INTERFACE mode=ap_ctrl_none port=return
#pragma HLS PIPELINE II=1
    ap_int<32> sum = 0;

    //延时打拍，将数据往高位方向移动一个节拍
    for(int loop = FIR_BL-1; loop > 0; loop--)
    {
        state[loop] = state[loop-1];
    }
    state[0] = *in;

    //卷积
	for(int loop = 0; loop < FIR_BL; loop++)
    {
    	sum += state[loop] * coef[loop];
    }

    *out = sum >> COEF_Q;
}

8. 编辑"test_fir_filter.cpp"文件，文件内容如下：

#include <math.h>
#include "fir_filter.h"

#define AM      50

int main(void)
{
	ap_int<12> signal0;
    ap_int<12> signal1;
    ap_int<12> signal2;
    ap_int<12> output;
    FILE  *fp;
    const int  SAMPLES = 1024;
    double f1 = 1000000.0;
    double f2 = 2500000.0;
    double fs = 40000000;

    fp=fopen("output.csv","w");

    for(int loop = 0; loop < SAMPLES; loop++)
    {
        //2*pi*f*t; t=loop/fs
        //2*pi*f*loop/fs
        signal0 = (ap_int<12>)(AM * sin(2 * M_PI * f1 * loop / fs));
        signal1 = (ap_int<12>)(AM * sin(2 * M_PI * f2 * loop / fs));
        signal2 = signal0 + signal1;
        fir_filter(&signal2, &output);

        fprintf(stdout,"output[%d] = %d\r\n", loop, (int)output);
        fprintf(fp,"%d,%d,%d,%d\r\n", (int)signal0, (int)signal1, (int)signal2, (int)output);
    }

    fclose(fp);

    return 0;
}

添加头文件路径

此工程所有文件均放在工程根目录下，因此无需添加头文件路径，不过这里还是介绍一下如何添加头文件路径，以便后面能管理复杂工程。

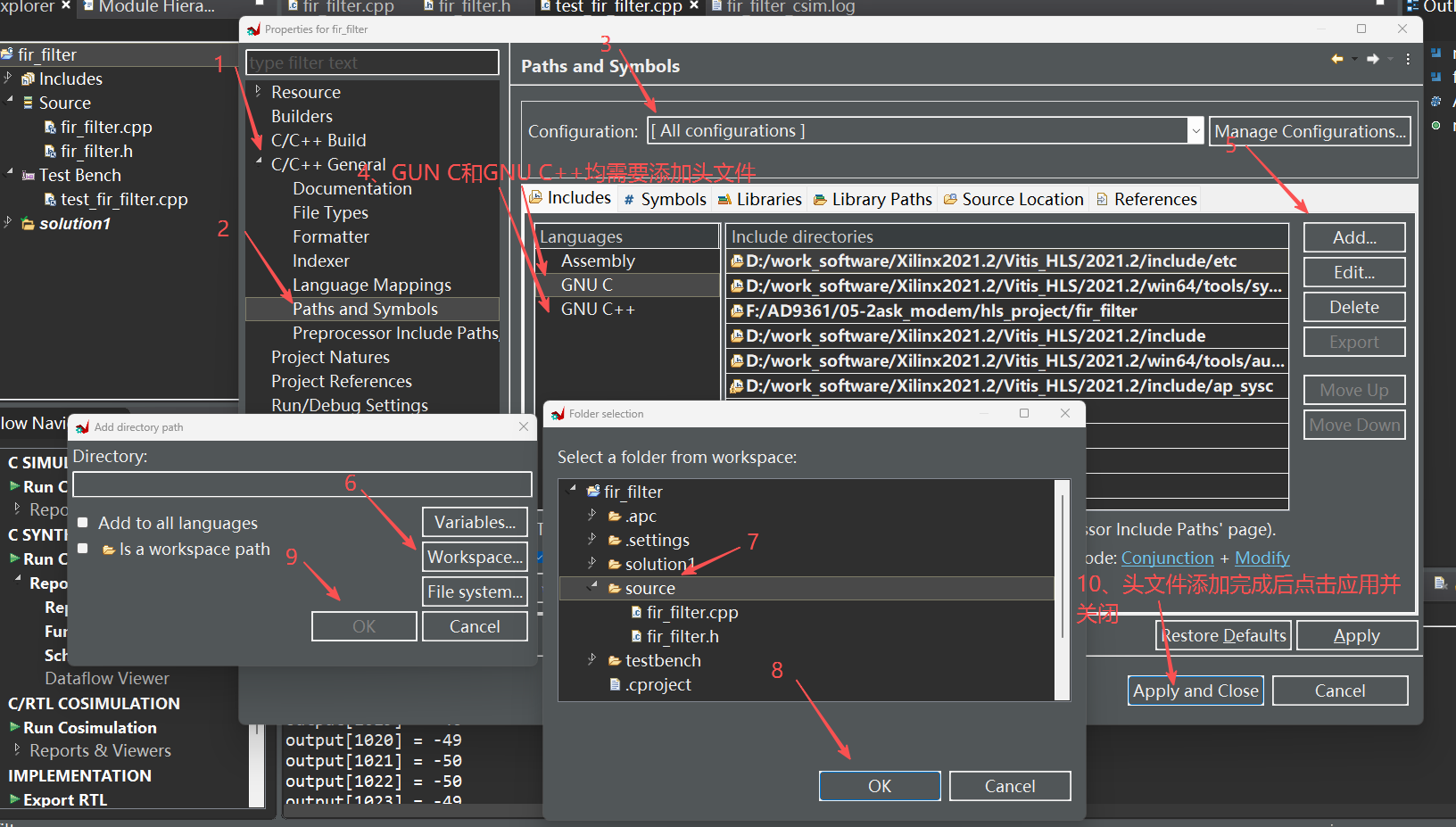

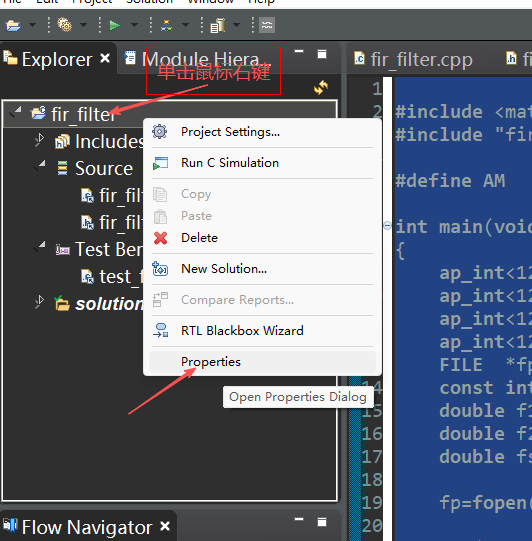

1. 打开工程属性配置页面

2. 添加头文件，注意GUN C和GNU C++均需要设置


debug C/C++

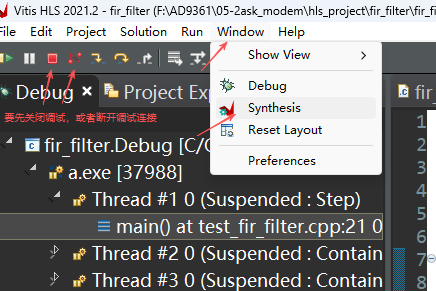

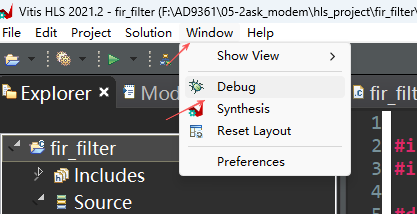

1. 打开debug界面

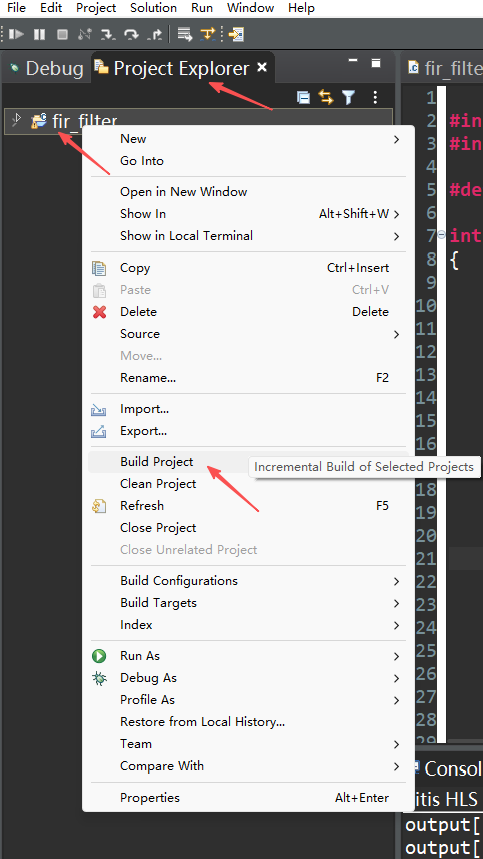

2. 通过CTRL+B编译工程或者按如下方法编译工程

3. 打开debug设置界面

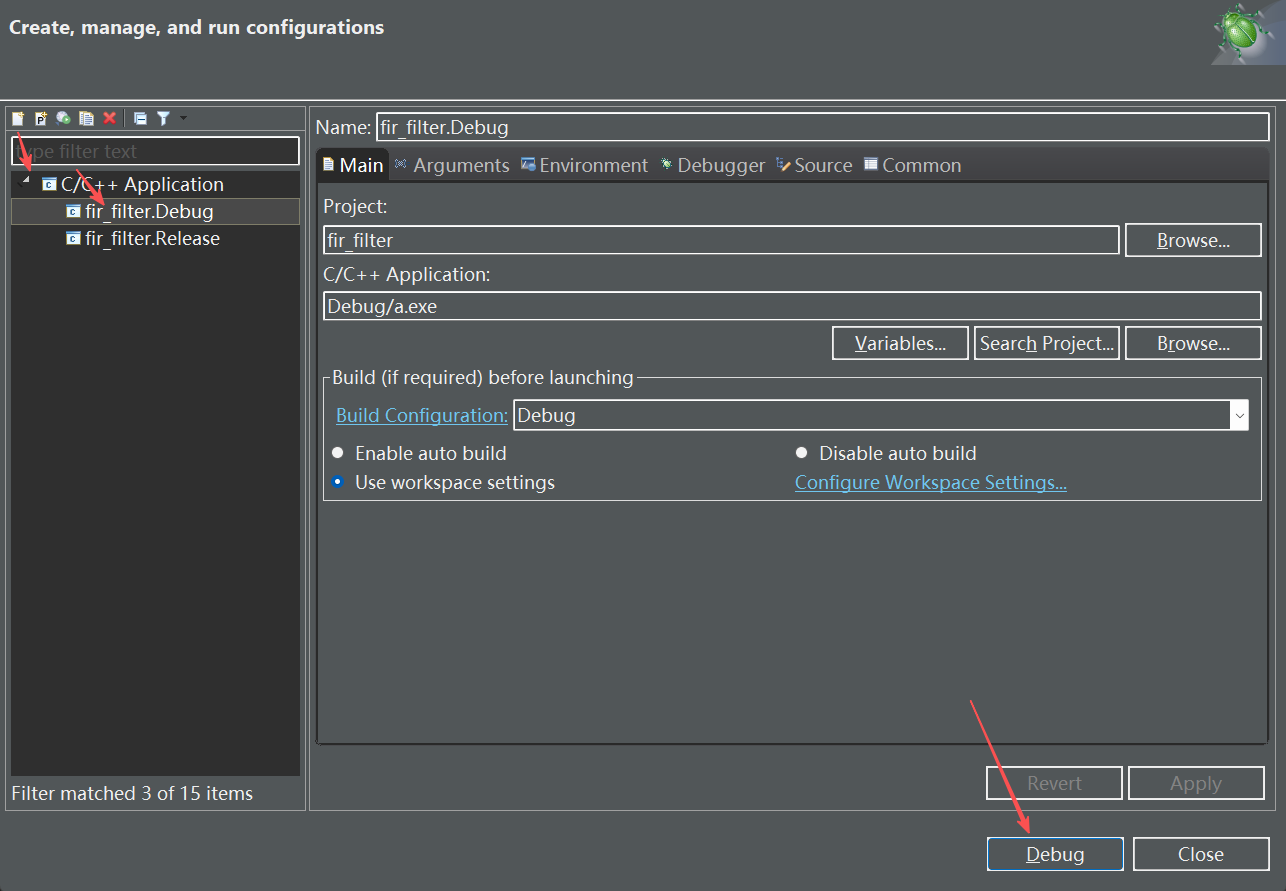

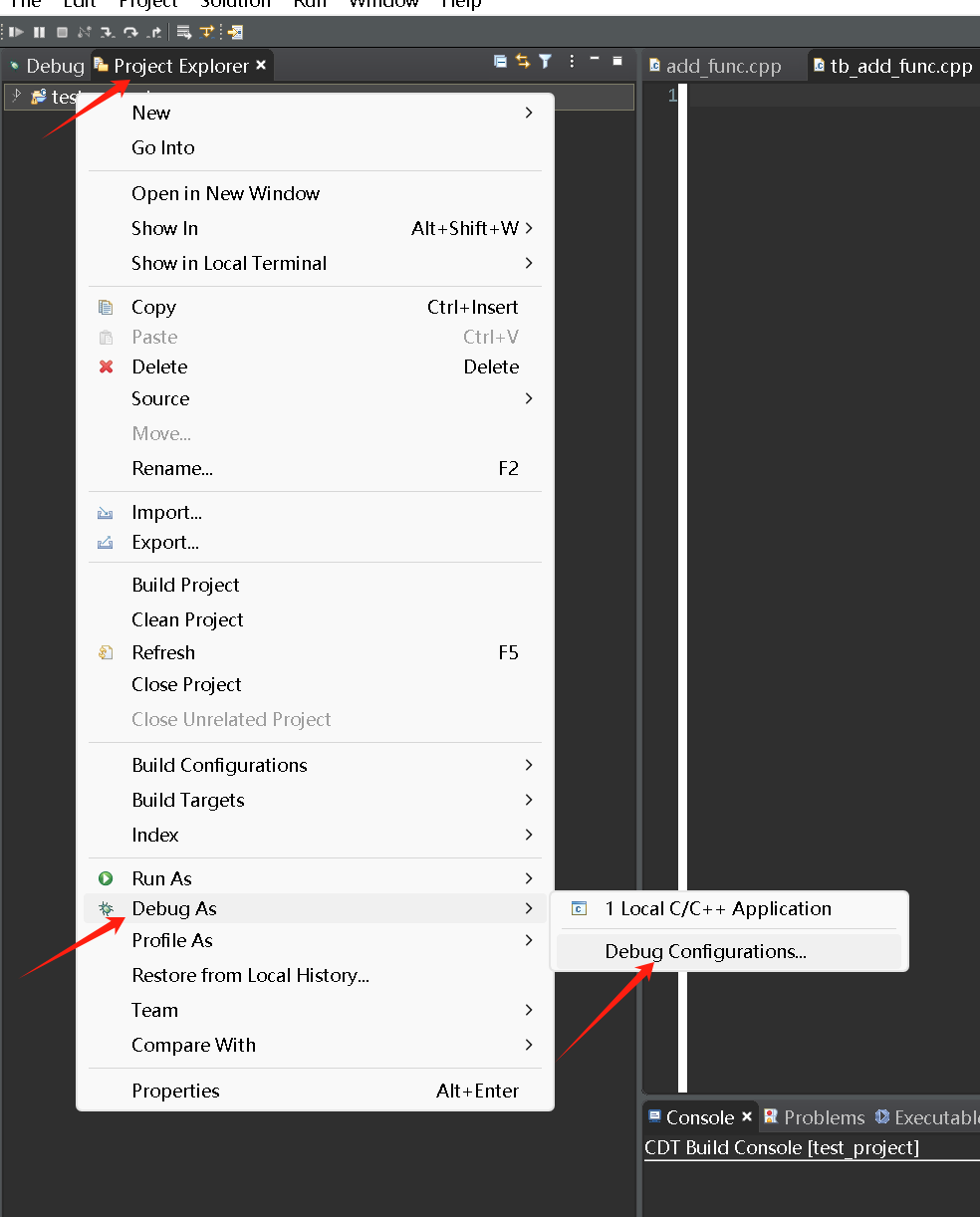

4. 选择默认的Debug配置，然后启动Debug

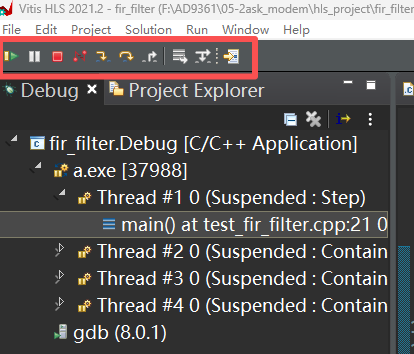

5. 在调试界面可以提供下面图片所示按键控制程序执行

6. 退出Debug界面


进行C/C++仿真

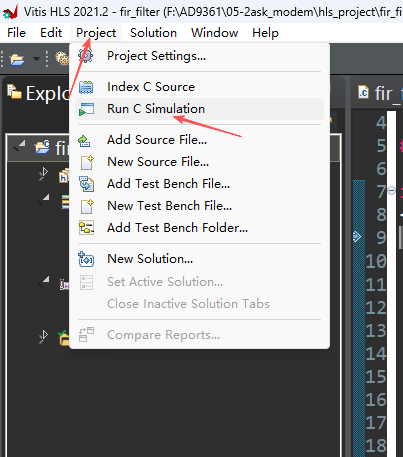

1. 启动C仿真

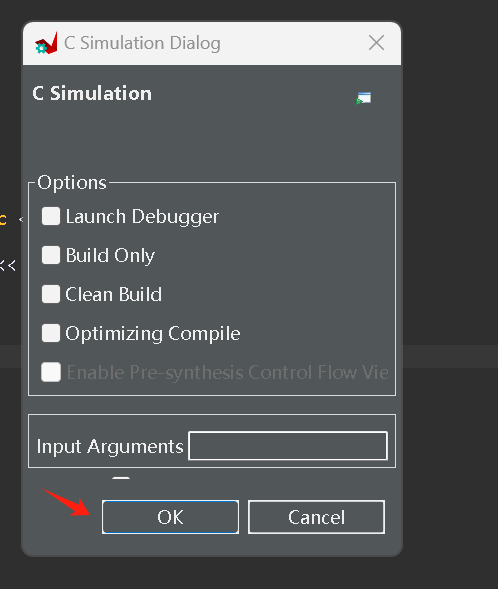

2. 进行仿真配置，保持默认即可

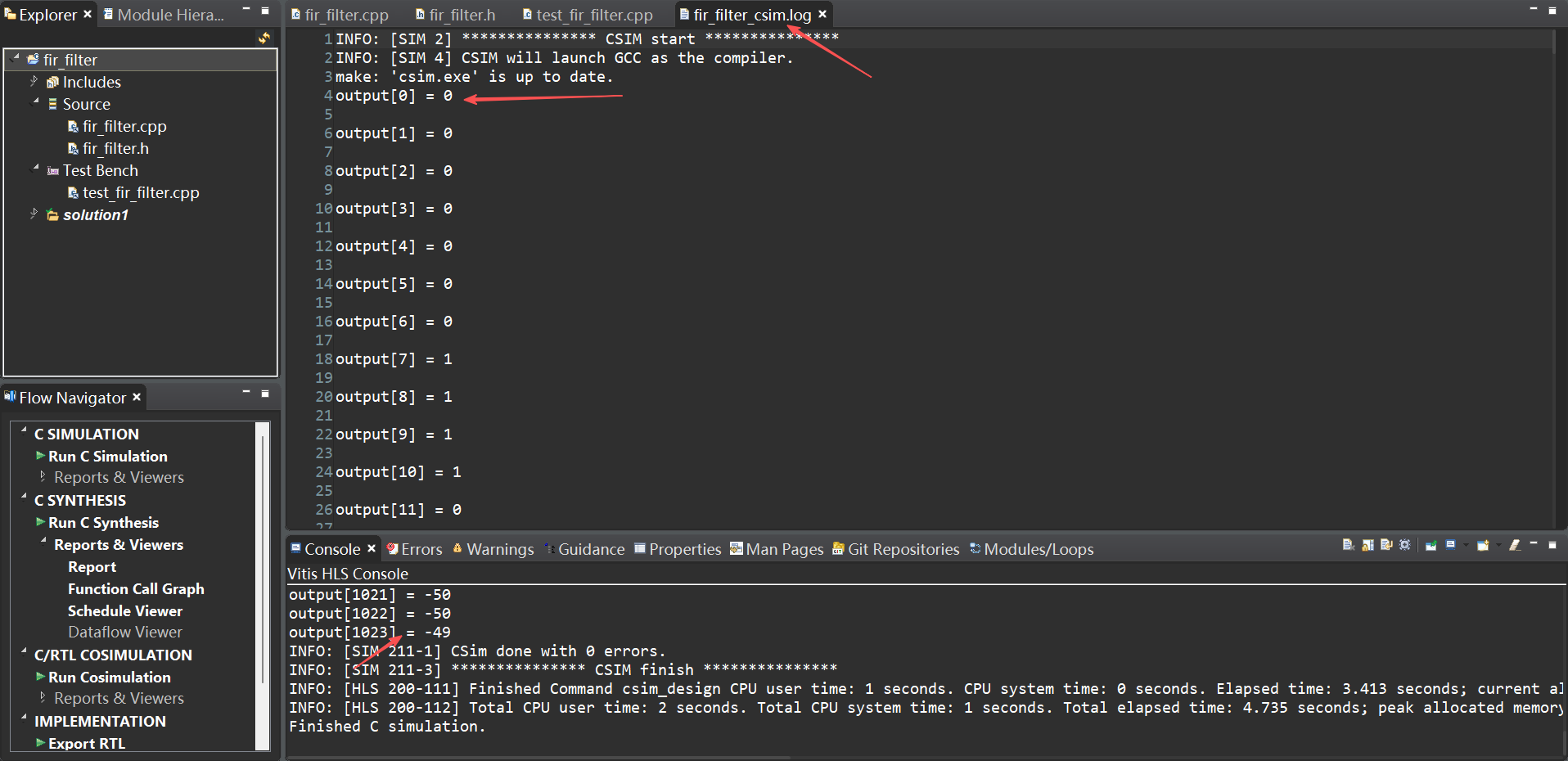

3. 仿真结果输出


进行RTL仿真

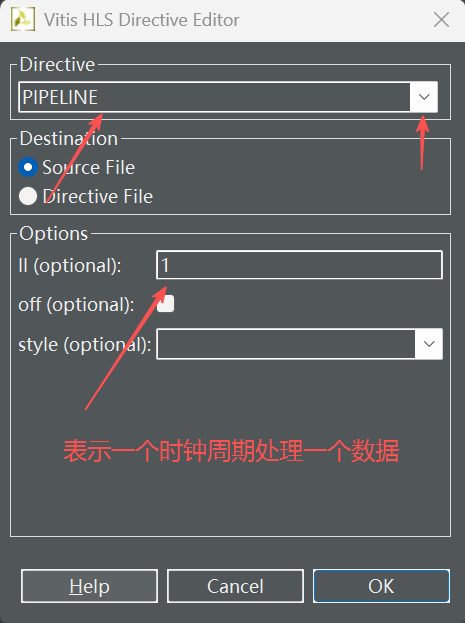

1. 为顶层函数添加PIPELINE属性

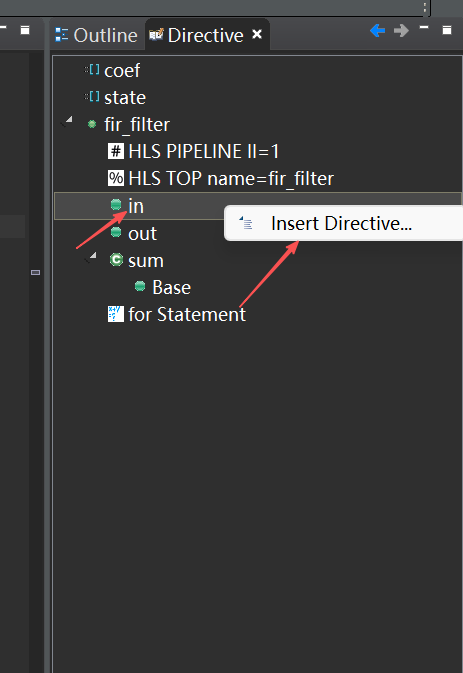

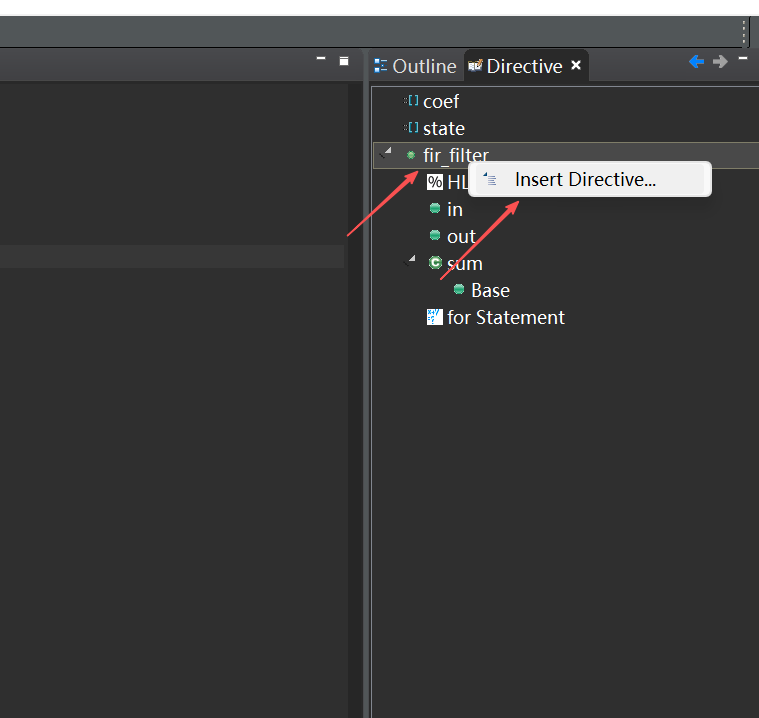

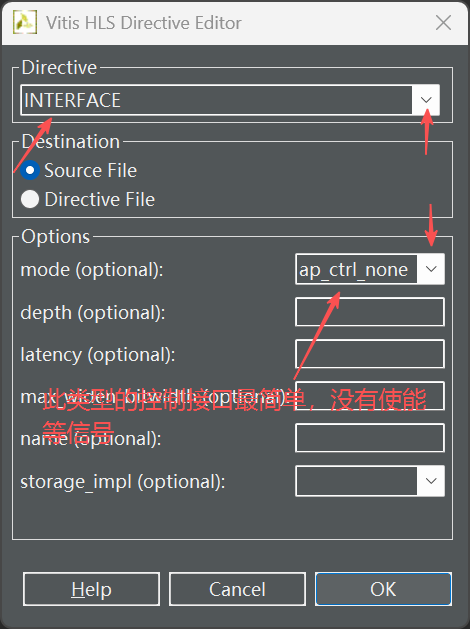

2. 添加IP核控制接口属性

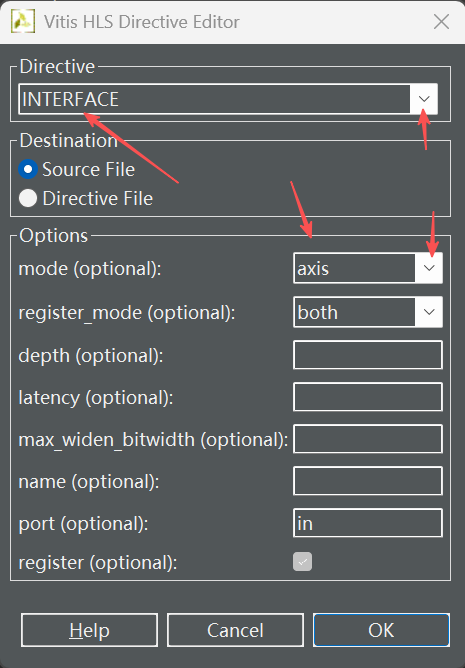

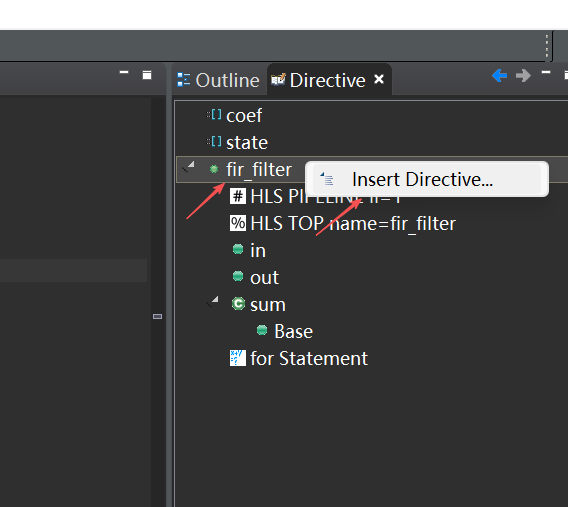

3. 添加in变量的接口属性


4. 以同样的方法将out变量接口设置为AXIS属性

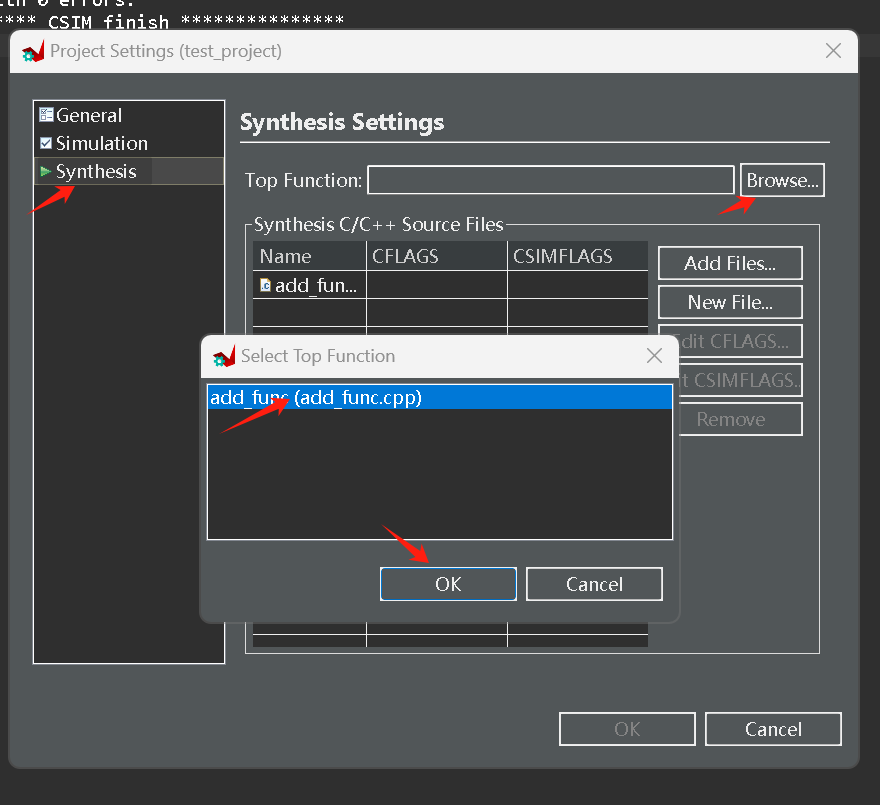

5. 打开顶层函数设置页面，如创建工程时指定了，且不需要更换顶层函数可以忽略此步

6. 选择顶层函数，如创建工程时指定了，且不需要更换顶层函数可以忽略此步

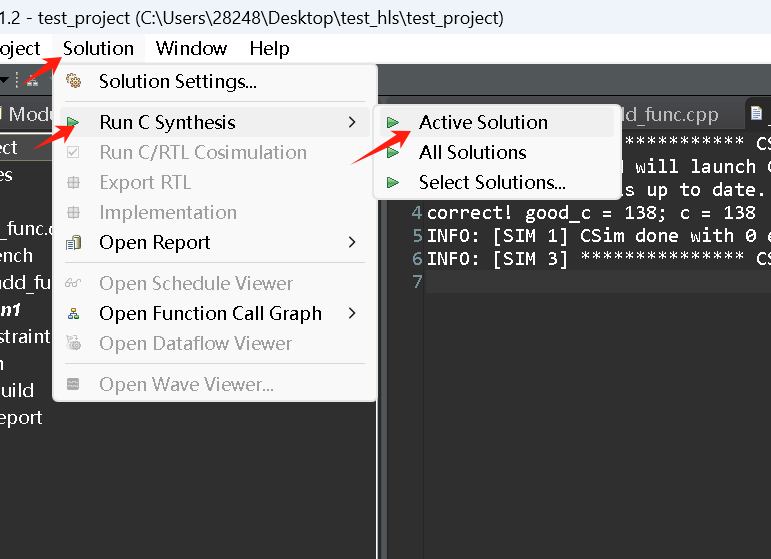

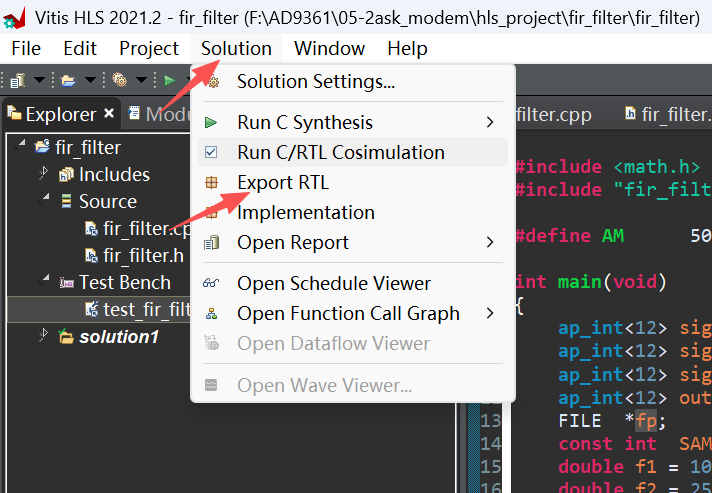

7. 生成RTL文件

8. 生成配置保持默认即可

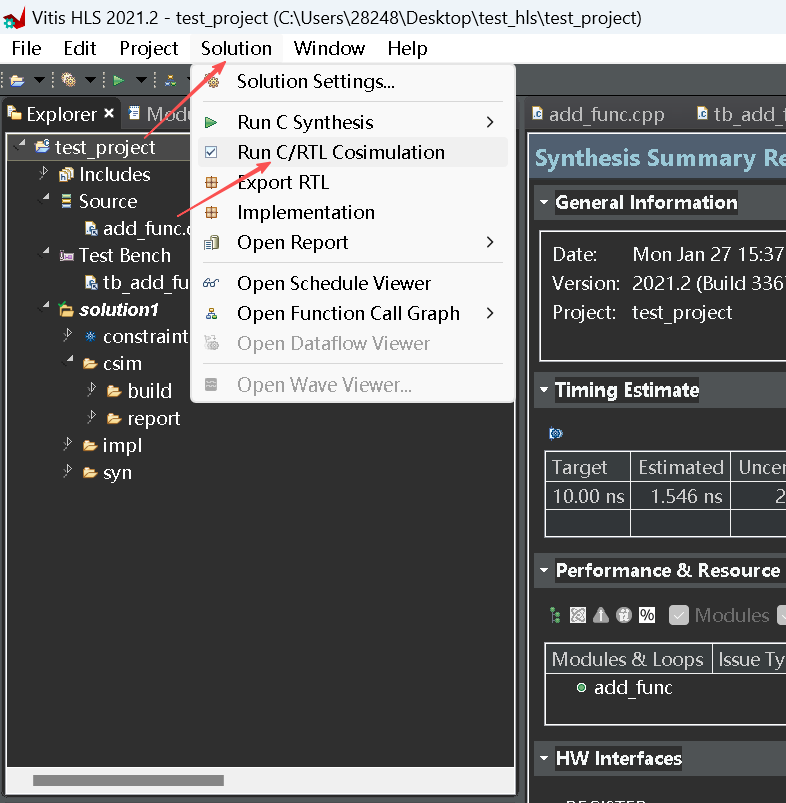

9. 打开RTL仿真配置界面

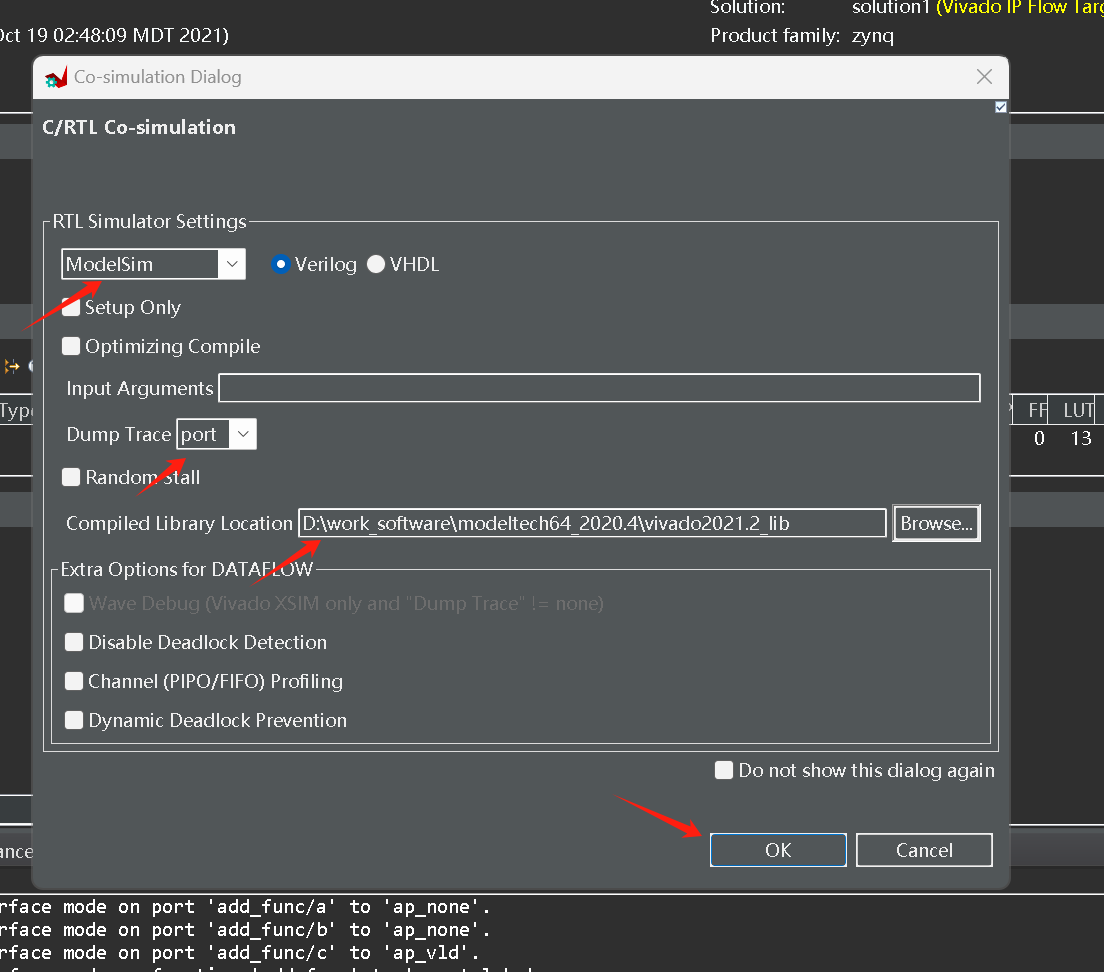

10. 选择ModelSim，并设置ModelSim仿真库，然后启动仿真

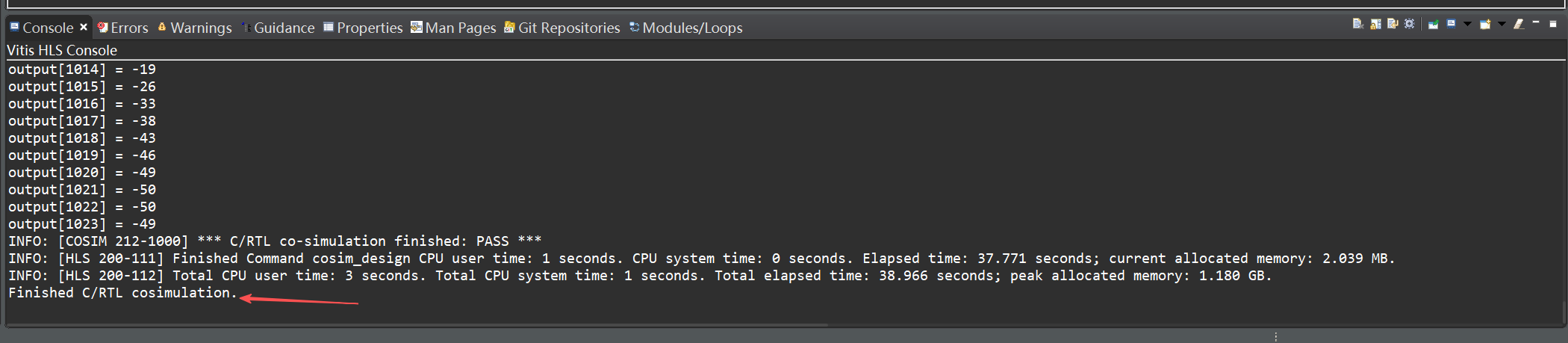

11. 仿真完成后会在console中输出"Finished C/RTL cosimulation."，并在工程的solution1\sim\verilog目录生成一个.wlf的波形文件

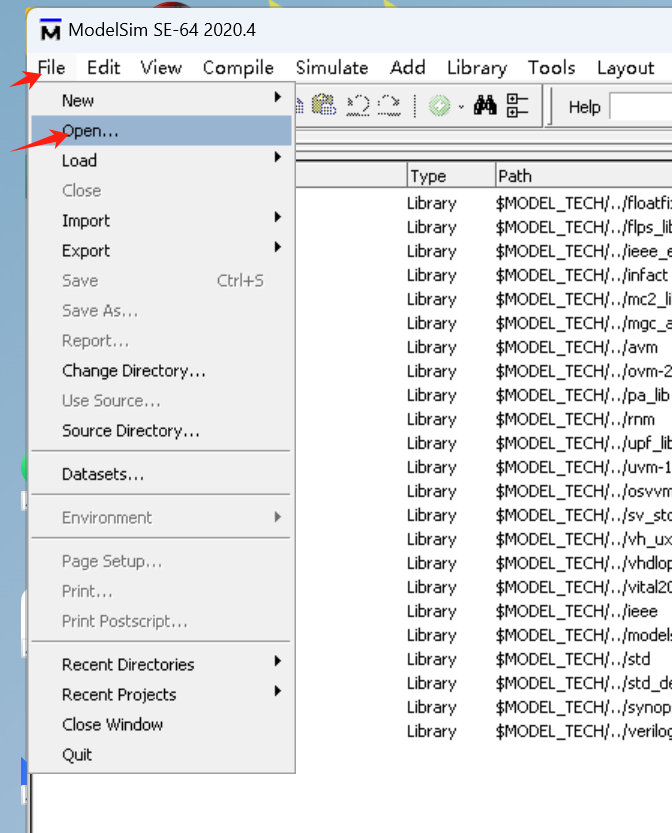

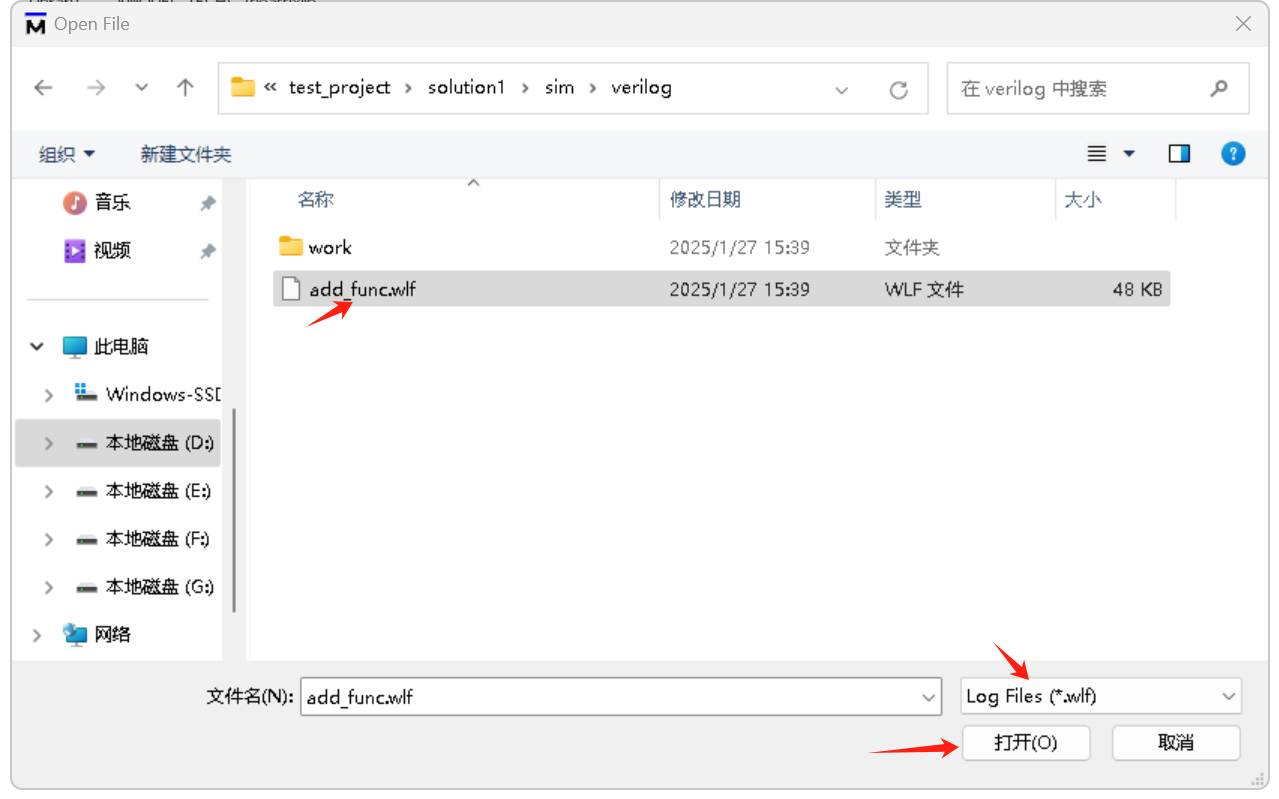

12. 用ModelSim打开波形文件



导出IP核

1. 打开IP导出配置页面

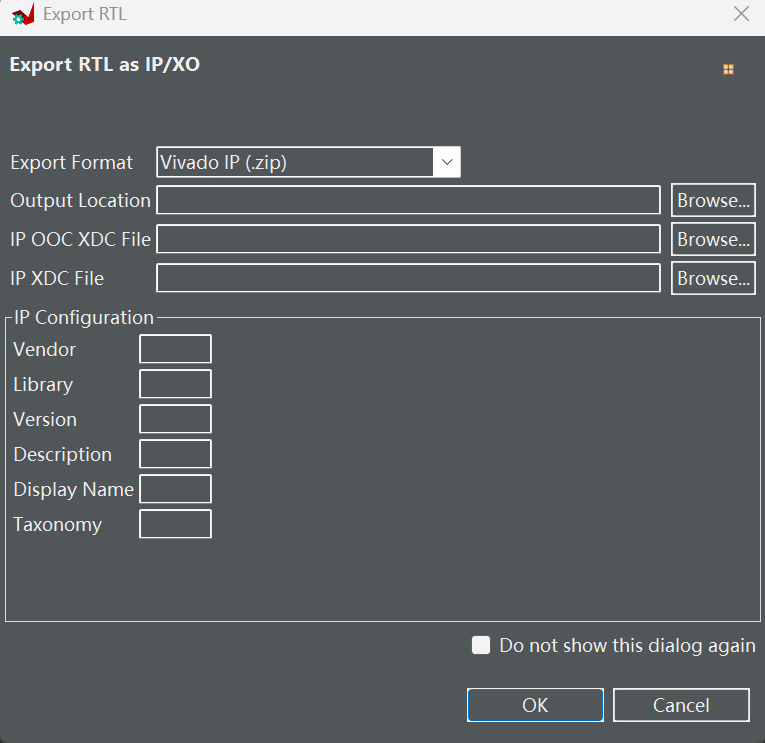

2. 配置并导出IP，配置保持默认即可

3. "ERROR: IMPL 213-28 Failed to generate IP."错误的处理
   错误是Vitis的一个bug，通过安装补丁即可解决，补丁下载路径和安装指定路径如下：
   https://adaptivesupport.amd.com/s/article/76960?language=en_US
   有时候AMD官网无法正常下载，这里我将其上传至码云了，可以通过码云下载码云下载。

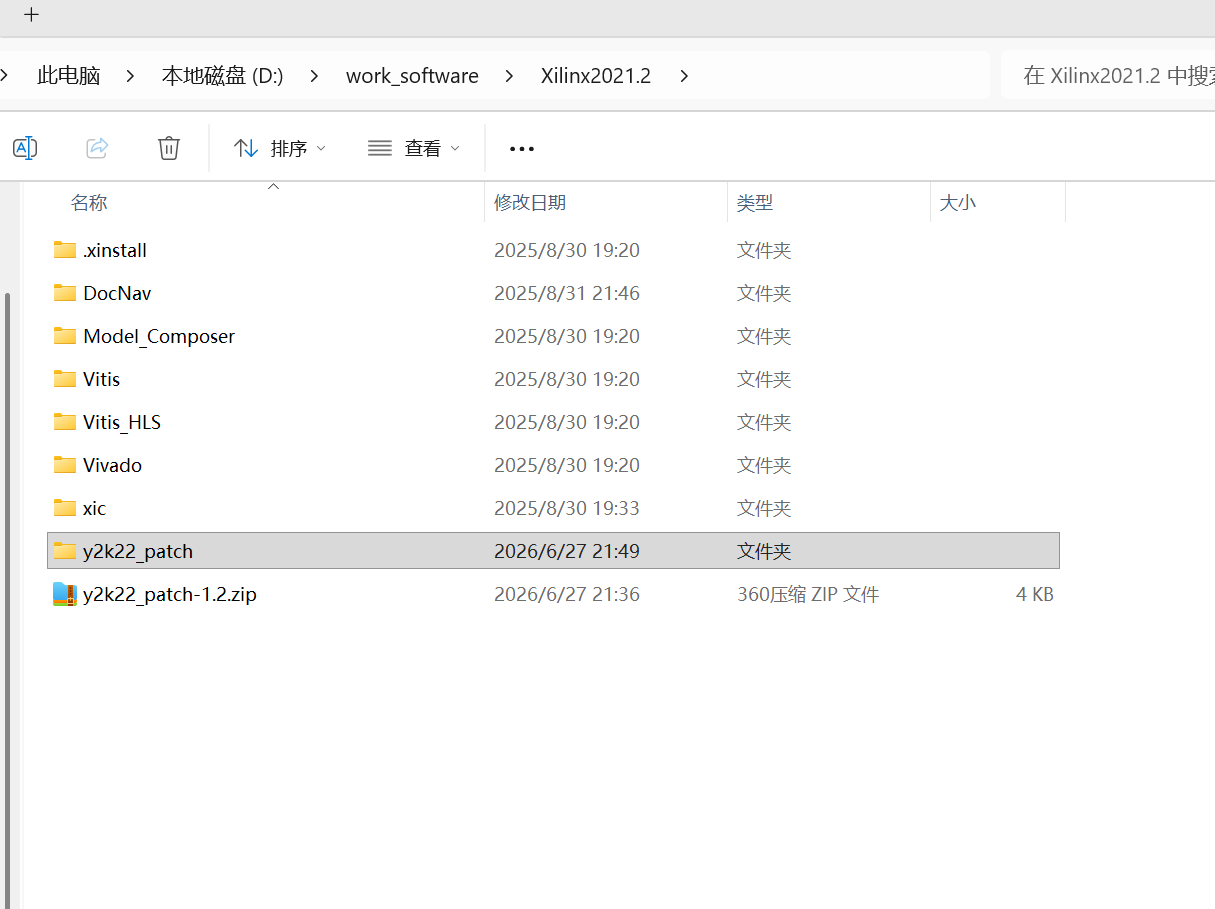

   下载好后在vivado2021.2的安装目录解压y2k22_patch-1.2.zip文件，解压完成后如下所示：

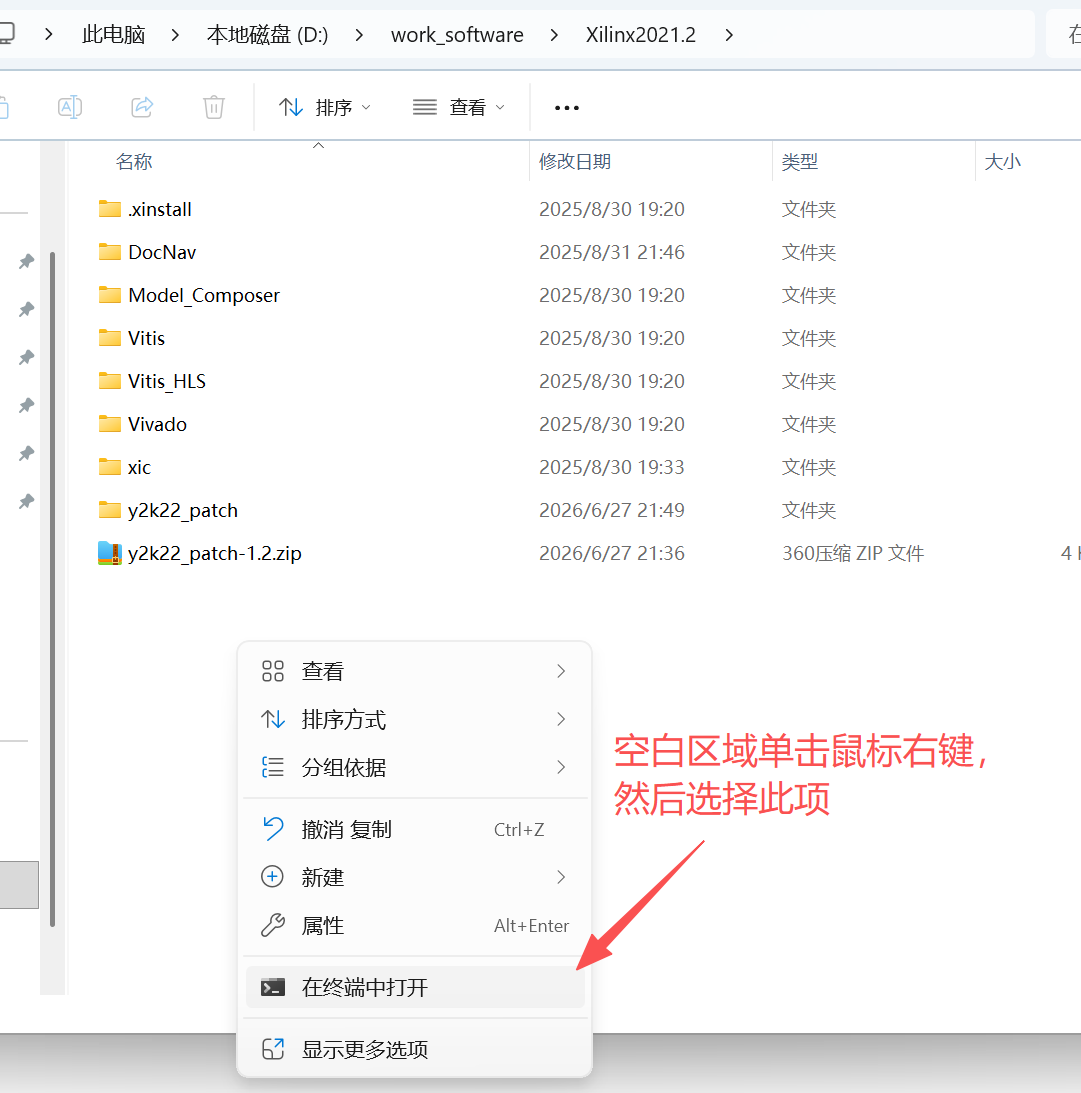

   然后再安装目录下代开cmd命令行，如下图所示：

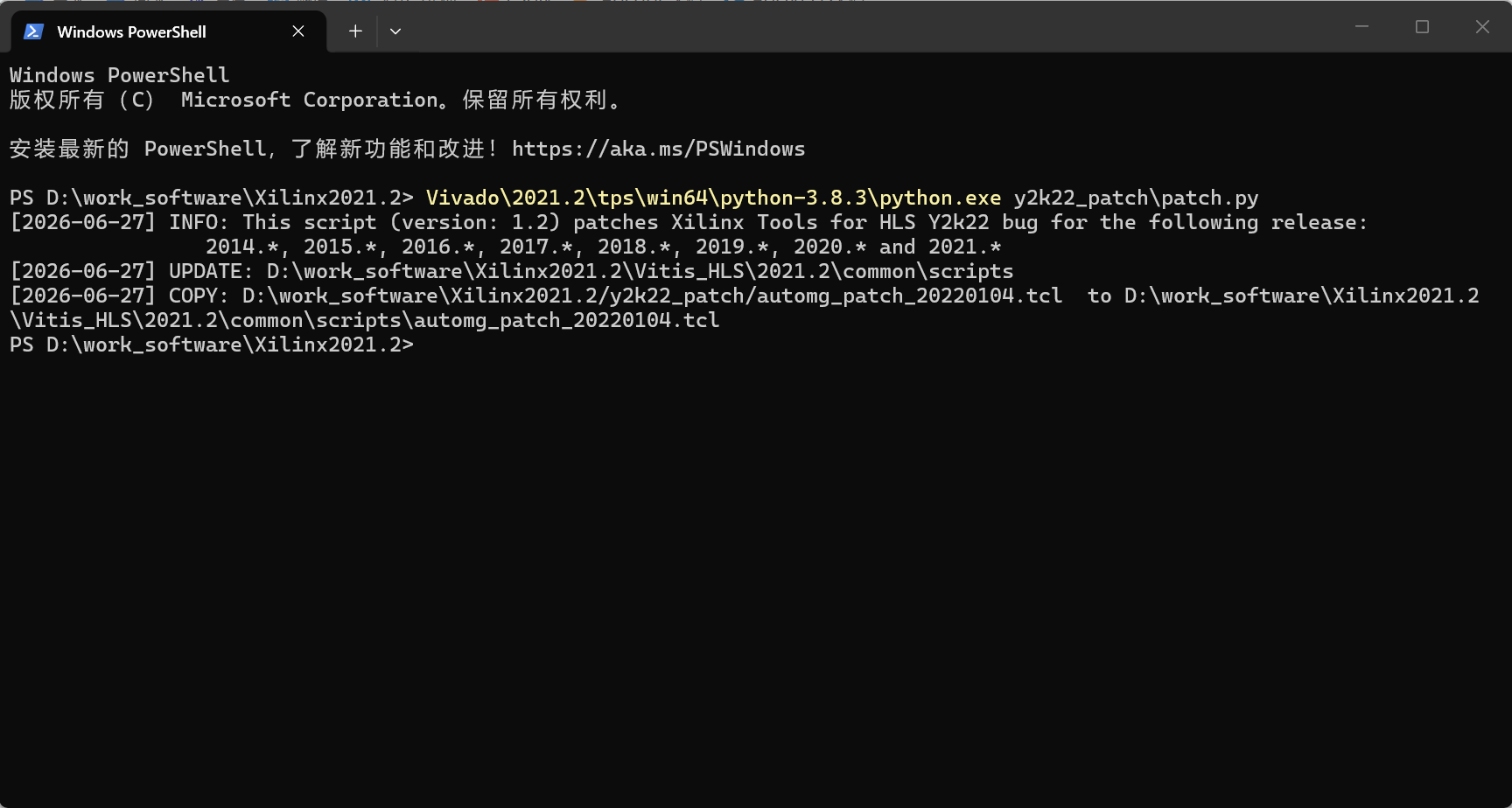

   在cmd中执行命令"Vivado\2021.2\tps\win64\python-3.8.3\python.exe y2k22_patch\patch.py"，执行结果如下图所示

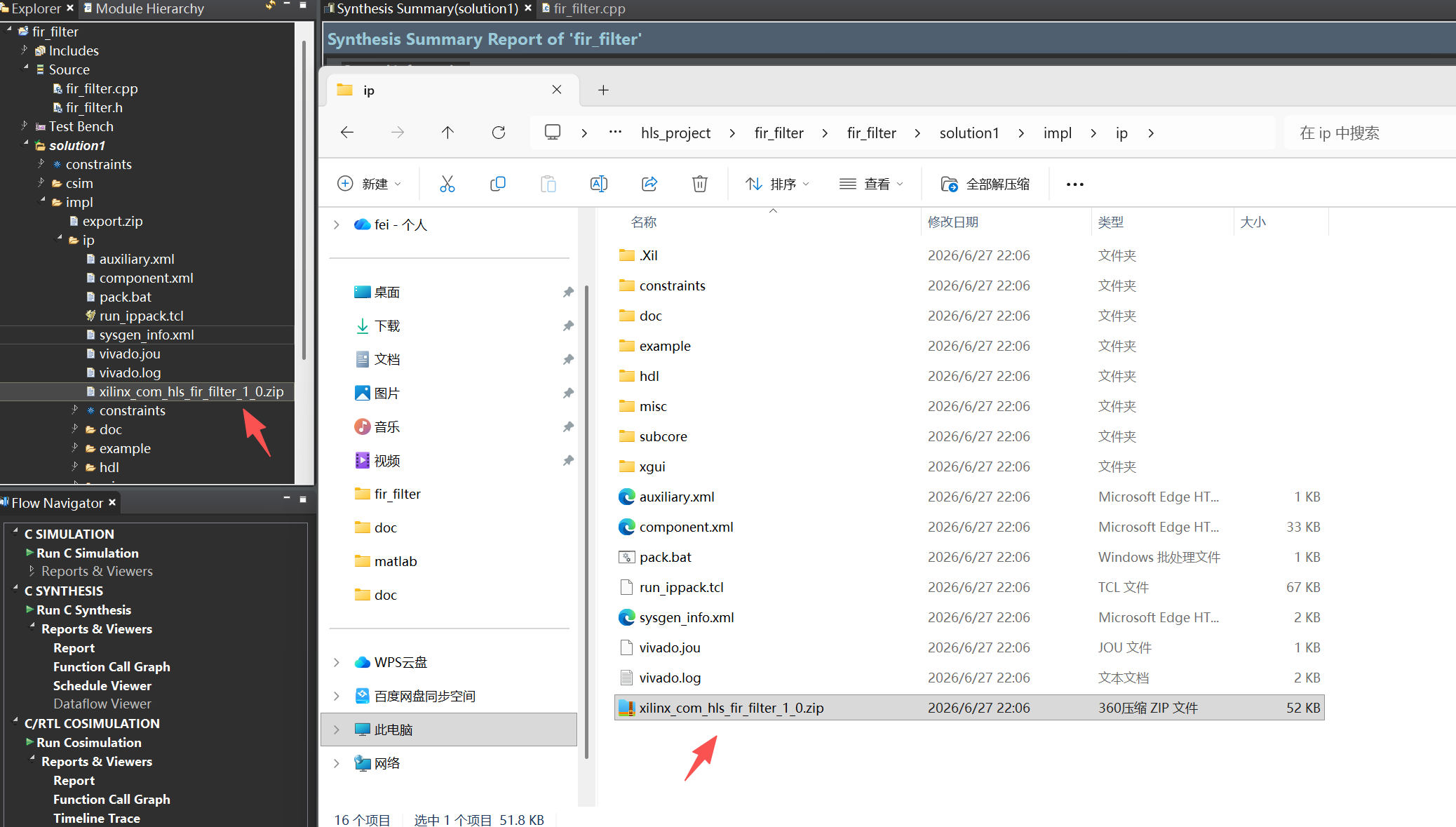

4. 补丁安装完成后重启VITIS，然后再重新执行步骤1和步骤2便可导出IP核，导出的IP在下列目录中，接下来可以按照使用自定义IP核的步骤再Vivado使用此IP核。


HLS-C特有数据类型

HLS-C特有数据类型定义在<ap_cint.h>文件中，实现有些任意宽度变量的功能，如int12表示12位有符号整型，uint12 表示12位无符号整型，同时还提供了有些操作变量指定位的函数，如apint_get_bit(Val, Bit)、apint_set_bit(Val, Bit, Repl)、apint_get_range(Val, Hi, Lo)、apint_set_range(Val, Hi, Lo, Repl)等。

注意：从2021版本开始不支持<ap_cint.h>文件，同时赛灵思官方也建议使用C++开发

HLS-C++特有数据类型

HLS-C特有数据类型定义在<ap_int.h>、<ap_fixed.h>、<hls_stream.h>文件中。

1. <ap_int.h>

<ap_int.h>提供定义任意宽度整型变量的功能，可以用于替换<ap_cint.h>中的功能。
		有符号定义格式为"ap_int<位宽> 变量名"，如"ap_int<12> a"表示定义12位有符号整型变量a。
		无符号定义格式为"ap_uint<位宽> 变量名"，如"ap_uint<12> b"表示定义12位无符号整型变量b。

2. <ap_fixed.h>

<ap_fixed.h>提供了定点数相关功能，有符号定义格式为"ap_fixed<W, I, Q, O, N> 变量名"，无符号定义格式为"ap_ufixed<W, I, Q, O, N> 变量名" ，其中特殊字段含义如下。
W: 变量宽度
I：整数位宽（对于有符号数包括符号位）。
Q：量化模式
​	​	AP_RND：向正无穷舍入
​	​	AP_RND_MIN_INF：向负无穷舍入
​	​	AP_RND_INF：是以上两种模式的结合，会把正数向正无穷舍入，负数向负无穷舍入
​	​	AP_RND_ZERO：向0进行舍入
​	​	AP_RND_CONV：进行舍入取决于需要截取掉的最低位，截取掉的最低位为1则将此位累加到截取位之后的结果上
​	​	AP_TRN（默认）：截取模式，将截取的位直接删除
​	​	AP_TRN_ZERO：正数值和AP_TRN一样，而负数值是AP_RND_ZERO模式
O：溢出模式
​	​	AP_SAT：超出位宽决定的最大值或者最小值则用最大值或最小值替代
​	​	AP_SAT_ZERO：超出位宽决定的最大值或者最小值则设置为0
​	​	AP_SAT_SYM：这个可以理解AP_SAT的对称模式，如8位的有符号数表示最大范围是+127到-128，当输入-128这时候就会被替换为-127，无符号则约束到0~最大值范围
​	​	AP_WRAP N=0（默认）：超出位宽部分直接截掉（截掉高位），若截掉后最高位为1还则认为是负数，如8bit的385被截断后为-127，8bit的129被截断后为-127
​	​	AP_WRAP N>0：超出位宽部分直接截掉，但是不会改变符号位（截掉高位）
如ap_fixed<16, 8>表示定点数总宽度16位，其中整数占8位，小数占7位，符号占1位，量化模式为AP_TRN_ZERO，溢出模式均为AP_WRAP N=0

常用HLS 编译指示

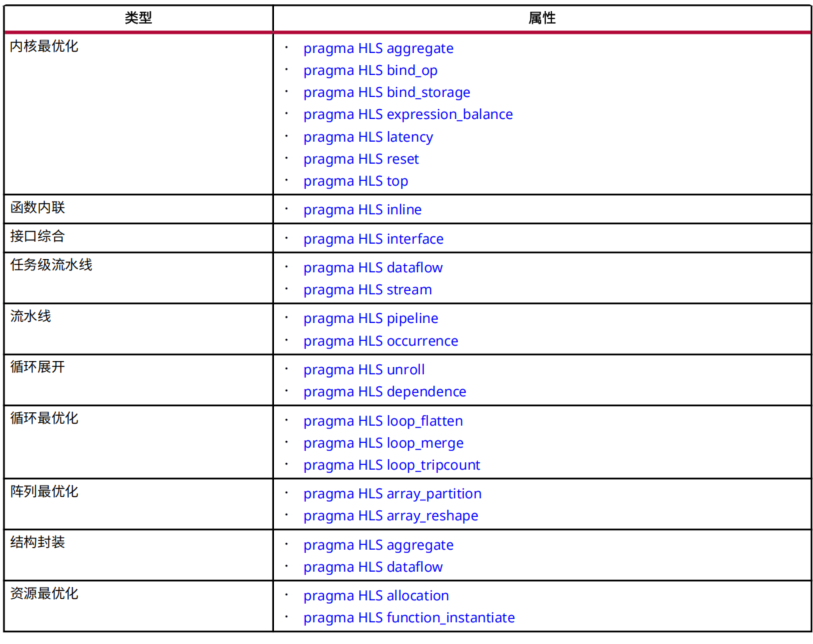

HLS 工具提供各种编译指示，用于最优化设计、降低时延、提升吞吐量性能，以及减少生成的 RTL 代码的面积和器件资源利用率。这些编译指示可直接添加到内核源代码中，下表是HLS支持的编译指示，这里只介绍几个常用的编译指示。

1. pragma HLS interface
   用于指定输入输出的接口类型，如"#pragma HLS INTERFACE mode=ap_ctrl_none port=return"表示模块的控制接口为"ap_ctrl_none"，如"#pragma HLS INTERFACE mode=axis register_mode=both port=in register"表示"in"变量的接口类型为AXIS。
2. pragma HLS pipeline
   用于指定函数的启动时间间隔，即每隔多久可以处理一个新的输入，如"#pragma HLS PIPELINE II=1"表示每个时钟周期可以处理一个新的输入。
