摘要：在工业控制系统设计中，传感器与变送器的接线方式（两线制、三线制、四线制）直接影响电气选型、布线成本及系统稳定性。同时，4-20mA 作为工业标准信号，其"活零点"设计背后有着深刻的安全与故障诊断考量。本文结合现场实际，详解三种接线制的区别、选型原则及电流信号传输的核心逻辑，供电气与自控工程师参考。
一、 前言：为什么接线制式如此重要？
在常规系统设计阶段，我们选定温度传感器、压力变送器等仪表时，不仅仅是看量程和精度，接线制式是一个必须提供给电气人员的关键参数。
因为不同的接线制式意味着：
- 电缆数量不同（影响桥架空间与采购成本）
- 供电方式不同（影响电源容量计算）
- 信号回路结构不同（影响PLC/DCS卡件选型）

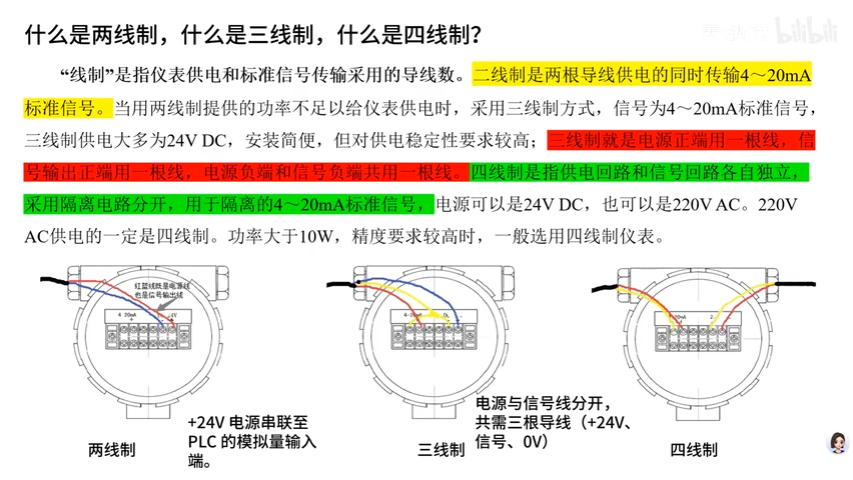

简单来说，所谓的"几线制"，指的就是仪表供电和标准信号传输所采用的导线数量。下面我们将逐一拆解。
二、 两线制、三线制、四线制深度解析
1. 两线制 (2-Wire)：工业现场的绝对主流
- 定义：电源和信号共享两根导线。
- 连接方式 ：
- 🔴 红线：接 +24V DC 电源正极
- 🔵 蓝线：接电源负极 / 信号输出端
- 工作原理：这两根线既是为变送器供电的电源线，又是传输 4-20mA 信号的信号线。电流流过整个回路，负载电阻上的压降即为信号电压。
- 特点 ：
- ✅ 最经济：节省电缆，施工简单。
- ✅ 抗干扰强：电流源特性使其不受线路电阻变化影响。
- ⚠️ 功率受限：受限于回路电压和最小工作电流，仪表自身功耗必须极低。
- 适用场景：绝大多数压力变送器、温度变送器、液位计等低功耗仪表。
2. 三线制 (3-Wire)：功率与信号的折中方案
(注：此处对应您上传的第二张图片)
- 定义：三根导线，电源正极独立，电源负极与信号负极共用。
- 连接方式 ：
- 🔴 红线：电源正极 (+24V)
- 🟡 黄线：信号输出正极
- 🔵 蓝线：电源负极 & 信号负极（共地）
- 工作原理：电源正极端单独为仪表供电，解决了两线制供电不足的问题；而负极端并联，减少了线缆数量。
- 特点 ：
- ✅ 比两线制能提供更大的驱动功率。
- ✅ 比四线制节省一根电缆。
- ⚠️ 存在共地干扰风险，需注意接地规范。
- 适用场景：部分功率稍大的传感器、某些老式国产仪表、特定类型的流量计。
3. 四线制 (4-Wire)：大功率与高精度的选择
- 定义：供电回路与信号回路完全独立，各用两根线。
- 连接方式 ：
- 电源线：+24V DC / GND （或 220V AC L/N）
- 信号线：Signal+ / Signal-
- 特点 ：
- ✅ 无功率限制：可使用 220V AC 供电，驱动大功率设备。
- ✅ 高精度：供电与信号隔离，无共模干扰。
- ❌ 成本高：需要更多电缆，接线复杂。
- 适用场景：大功率执行器、科氏力质量流量计、电磁流量计、分析仪器、220V AC 供电仪表。
三、 选型决策指南：何时选哪种？
| 考量维度 | 推荐制式 | 说明 |
|---|---|---|
| 经济性优先 | 两线制 | 工业首选，效率最高，成本最低 |
| 两线制功率不足 | 三线制 | 过渡方案，平衡功率与成本 |
| 功率 > 10W | 四线制 | 两/三线制无法满足供电需求 |
| 高精度要求 | 四线制 | 信号与电源完全隔离 |
| 220V AC 供电 | 四线制 | 交流供电必须是四线制 |
| 防爆区域 | 两线制优先 | 本安电路设计更成熟 |
💡 工程经验 ：在设计初期，除非有明确理由，否则默认选择两线制仪表。这将为后期的电气施工、备品备件管理带来巨大便利。只有当两线制确实无法满足功率或精度需求时，才考虑升级制式。
四、 为什么是 4-20mA？而不是 0-20mA？
在理解了接线方式后，我们必须理解传输的信号本身。4-20mA 电流信号是工业过程控制的"通用语言"，其设计蕴含着精妙的工程智慧。
什么是 4-20mA？
- 4mA = 零信号（Zero Point）
- 20mA = 满刻度信号（Full Scale）
- < 3.6mA = 断线/故障报警（通常取 2mA 作为断线检测值）
- > 21mA = 超量程/故障报警
核心问题：为什么起点是 4mA 而不是 0mA？
这是初学者最常问的问题，答案包含两个关键原因：
1️⃣ "活零点"实现故障诊断
如果采用 0-20mA，当信号为 0mA 时，你无法区分这是 "正常的零位信号" 还是 "线路断了/仪表坏了"。
而采用 4mA 作为起点：
- 正常工作时，电流永远不会低于 4mA
- 一旦检测到 < 3.6mA，系统立即判定为开路故障
- 这就是所谓的 "活零点"（Live Zero） 设计，让信号自带健康状态监测功能
2️⃣ 本质安全与防爆要求
20mA 的上限并非随意选定。在易燃易爆环境中（如煤矿、化工厂），电火花可能引发爆炸。经过大量实验验证：
20mA 电流产生的火花能量不足以引爆瓦斯等可燃气体。
这一上限确保了即使在短路、断路等异常情况下，回路能量仍在安全范围内，满足本安防爆（Intrinsic Safety） 要求。
为什么用电流而不是电压？
- 抗干扰：电流信号不受线路电阻、接触电阻变化的影响，适合长距离传输（可达数百米甚至上千米）。
- 无损耗：串联回路中电流处处相等，不存在分压问题。
- 断线可检：配合活零点设计，天然支持故障诊断。
相比之下，0-10V 等电压信号在长距离传输时会因线路电阻产生压降，导致精度下降，且无法区分 0V 是正常信号还是断线。
