基于 Python 的手机业务使用信息数据可视化分析系统

用数据驱动决策，让运营商看见每一位用户背后的故事。

写在前面

手机用户每天产生海量行为数据------通话时长、流量消耗、缴费习惯、入网时间......这些数据散落在运营商的系统中，很少有人能从中提炼出真正有价值的洞察。

本项目正是为了解决这个问题：将原始的手机业务数据转化为直观的可视化分析，并用机器学习预测潜在合约用户，帮助运营商做出更精准的业务决策。

一、项目背景与意义

1.1 为什么要做这个系统？

在通信行业，运营商面临的核心痛点包括：

用户流失预警难：无法提前识别有流失风险的用户
合约用户识别粗放：传统的用户分层方式依赖人工经验，缺乏数据支撑
数据孤岛：通话、流量、缴费等数据分散在不同系统，难以综合分析
决策依赖直觉：业务决策缺乏量化分析工具的支持

1.2 项目目标

本系统以"数据概览 → 多维度分析 → 统计检验 → 机器学习预测"为主线，实现：

对 10,000 条手机用户数据进行全景式可视化分析
从业务类型、通话时长、流量使用、缴费行为、用户价值、入网时长等 6 个维度进行交叉分析
运用统计检验方法验证数据假设
使用 6 种机器学习算法预测用户是否属于"潜在合约用户"
支持异常检测和聚类分析，发现隐藏的用户群体

二、技术架构

2.1 整体架构

复制代码

┌─────────────────────────────────────────────────────┐
│                    前端 (Vue 3)                      │
│  Element Plus + ECharts + TypeScript + Pinia        │
│              ↓ HTTP / JSON                           │
├─────────────────────────────────────────────────────┤
│                  后端 (Django)                       │
│  DRF + PyJWT + PyMySQL (Raw SQL)                    │
│              ↓ Raw SQL Queries                       │
├─────────────────────────────────────────────────────┤
│                  MySQL 数据库                         │
│           design_152_carrier                          │
│              ↓ CSV Import                            │
├─────────────────────────────────────────────────────┤
│              核心分析模块 (shared/)                   │
│  Pandas + Scikit-learn + XGBoost + SciPy            │
│  7 个纯 Python 分析模块，框架无关                      │
└─────────────────────────────────────────────────────┘

2.2 技术选型

层级	技术	选型理由
前端框架	Vue 3 + TypeScript	响应式数据绑定，类型安全
UI 组件库	Element Plus	企业级组件丰富，文档完善
图表库	ECharts	图表类型丰富，交互性强，适合大数据量可视化
状态管理	Pinia	Vue 3 官方推荐，轻量简洁
后端框架	Django 4.2	成熟稳定，生态完善
数据库	MySQL 8.0	关系型数据库，适合结构化数据存储
数据访问	PyMySQL (Raw SQL)	不使用 ORM，直接 SQL 控制性能
认证	JWT (PyJWT)	无状态认证，适合前后端分离
密码加密	bcrypt	业界标准，安全可靠
ML 框架	scikit-learn + XGBoost + PyTorch TabNet	覆盖传统 ML 到深度学习
数据处理	Pandas + NumPy	数据清洗、转换、分析
统计检验	SciPy	t 检验、ANOVA、正态性检验
报告生成	openpyxl + weasyprint	Excel 和 PDF 双格式导出

2.3 核心设计理念

配置驱动（Config-Driven） ：整个系统的功能开关、数据字段、分析页面、算法列表均由 config.yaml 一个配置文件控制。修改配置文件即可增减功能，无需改动代码。

核心模块与 Web 层分离（shared/ 不变原则） ：7 个核心分析模块位于 shared/ 目录，纯 Python/Pandas 实现，与 Web 框架完全解耦。Web 层只做路由转发和模板渲染，所有业务逻辑在核心模块中完成。

数据转换层：核心模块的返回格式与前端期望格式不同，路由层充当转换器，将共享模块的输出适配为前端可消费的格式。

三、数据集介绍

3.1 数据概况

系统使用的数据集包含 10,000 条手机用户记录 ，共 13 个字段：

字段	类型	说明	取值范围
用户标识	numeric	用户唯一 ID（排除在模型外）	60000-69999
业务类型	categorical	用户使用的网络制式	2G / 3G / 4G
主叫时长（分）	numeric	用户主动拨打电话时长	19-178 分钟
被叫时长（分）	numeric	用户接听电话时长	28-179 分钟
免费流量	numeric	套餐内免费流量（MB）	356-438
计费流量	numeric	超额后计费流量（MB）	0-255
月均上网时长（分）	numeric	每月平均上网时长	28-211 分钟
入网时长（天）	numeric	在该运营商入网天数	57-331 天
最近一次缴费金额（元）	numeric	最近一次充值金额	0-143 元
总缴费金额(元)	numeric	累计充值总金额	132-876 元
缴费次数	numeric	累计充值次数	0-21 次
余额	numeric	当前账户余额	0-152 元
是否潜在合约用户	binary	预测目标（0/1）	50.03% 为正样本

3.2 数据导入

系统启动时自动检测 dataset_data 表是否为空，若为空则从 data/data_carrier.csv 自动导入。导入过程支持 UTF-8 / GBK 双编码自动检测，采用 500 条/批的 executemany 批量插入，确保大数据量下的导入效率。

四、功能模块详解

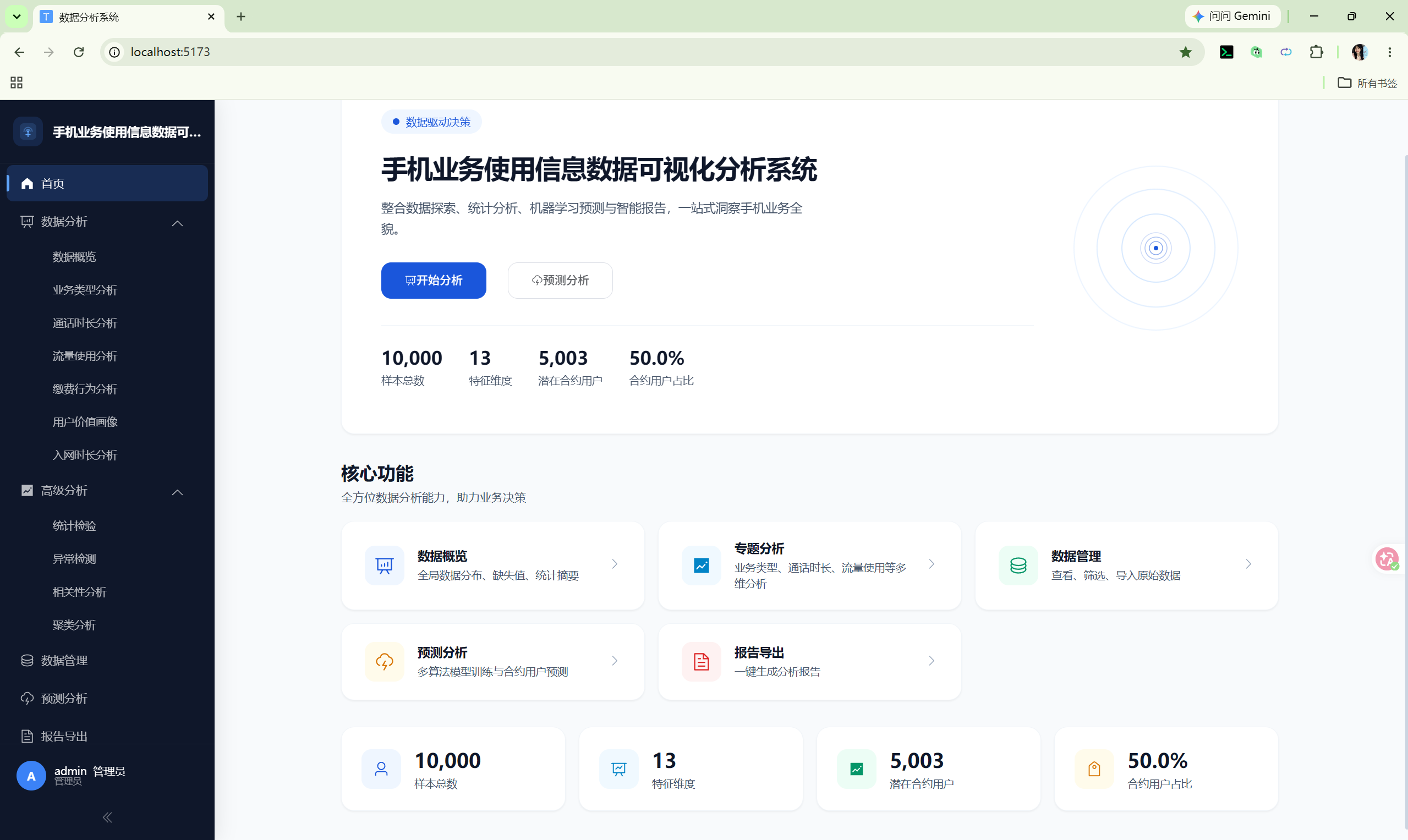

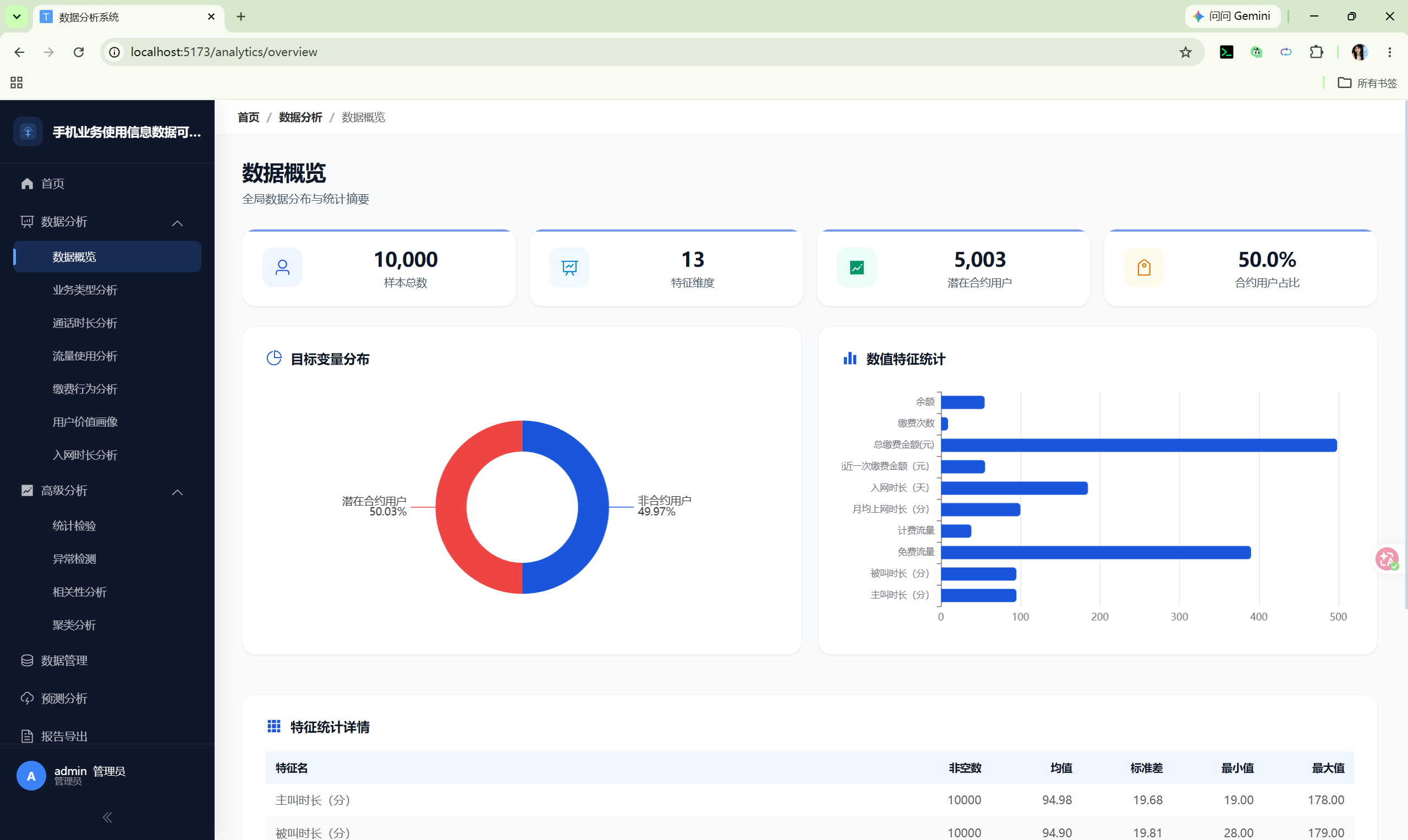

4.1 数据概览（Overview）

系统首页提供数据全景视图，帮助用户快速了解数据集的整体特征：

统计卡片：总记录数、特征数量、潜在合约用户数及占比
目标变量分布饼图：直观展示正负样本比例
数值特征均值水平条形图：一览各指标的平均水平
特征详情表格：每个特征的计数、均值、标准差、最小值、最大值

4.2 多维度交叉分析（6 个分析页面）

这是系统的核心分析能力，每个页面至少包含 2 个交叉维度图表：

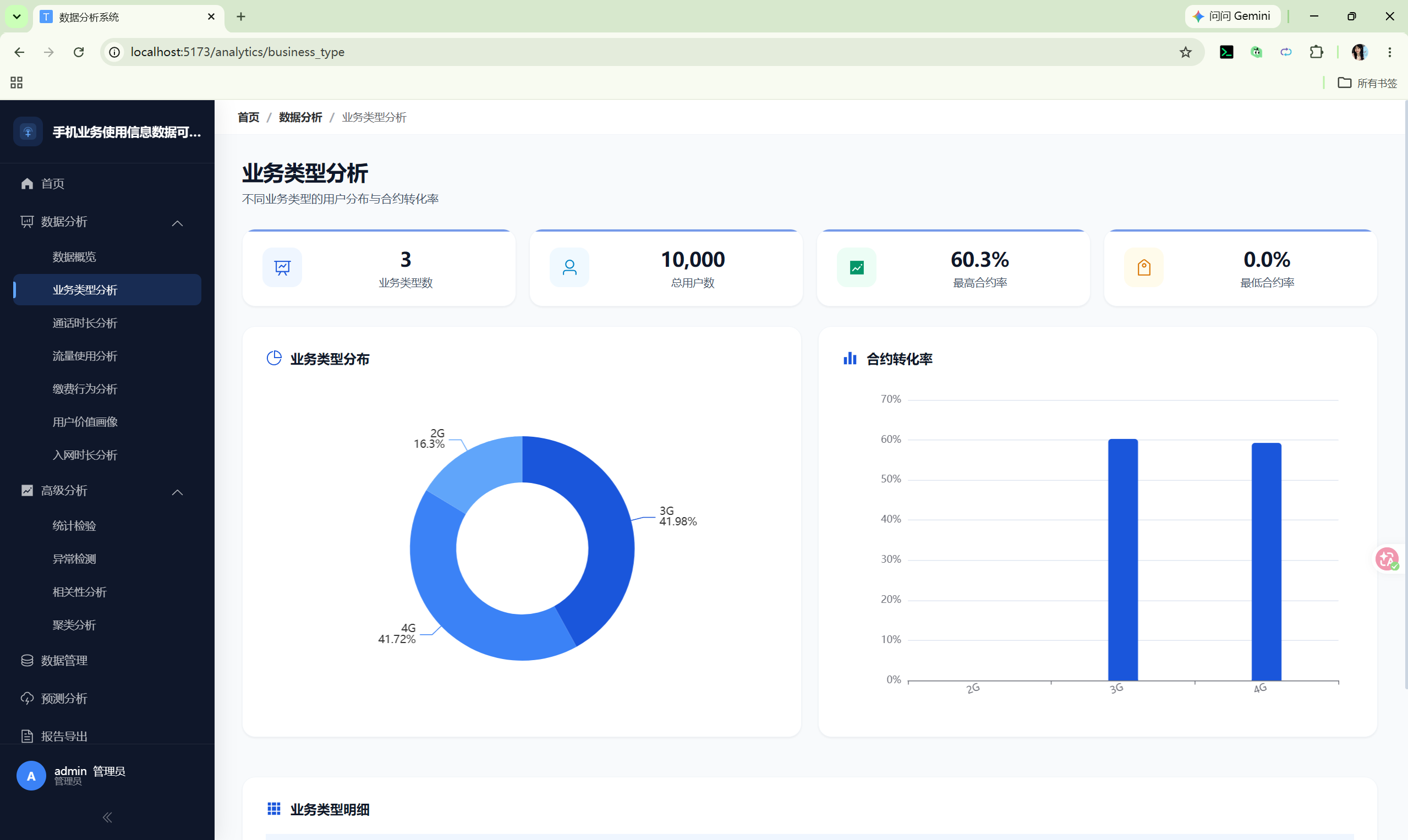

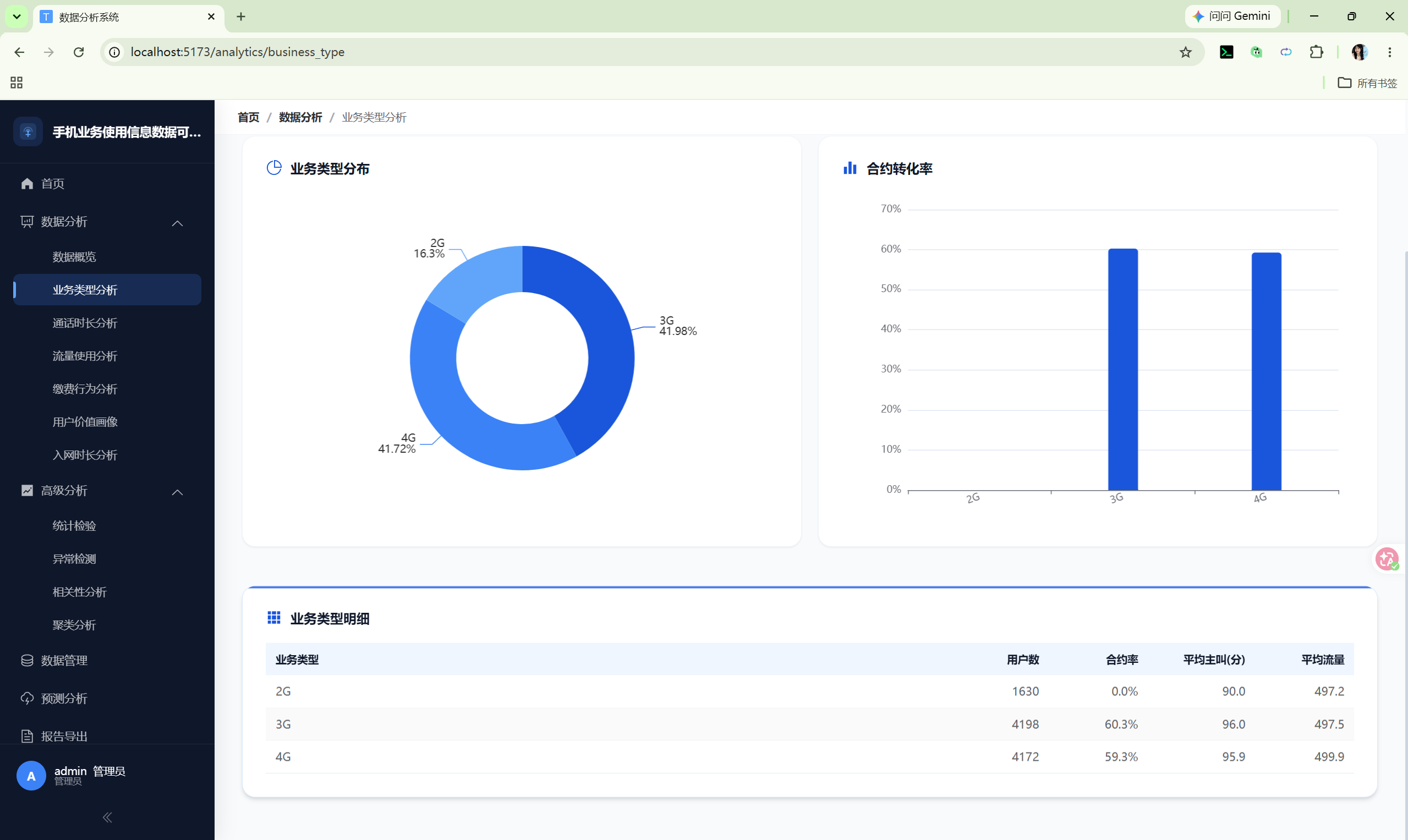

业务类型分析

2G / 3G / 4G 用户分布饼图
各业务类型的合约用户转化率对比
业务类型 × 平均缴费金额 / 平均通话时长分组柱状图

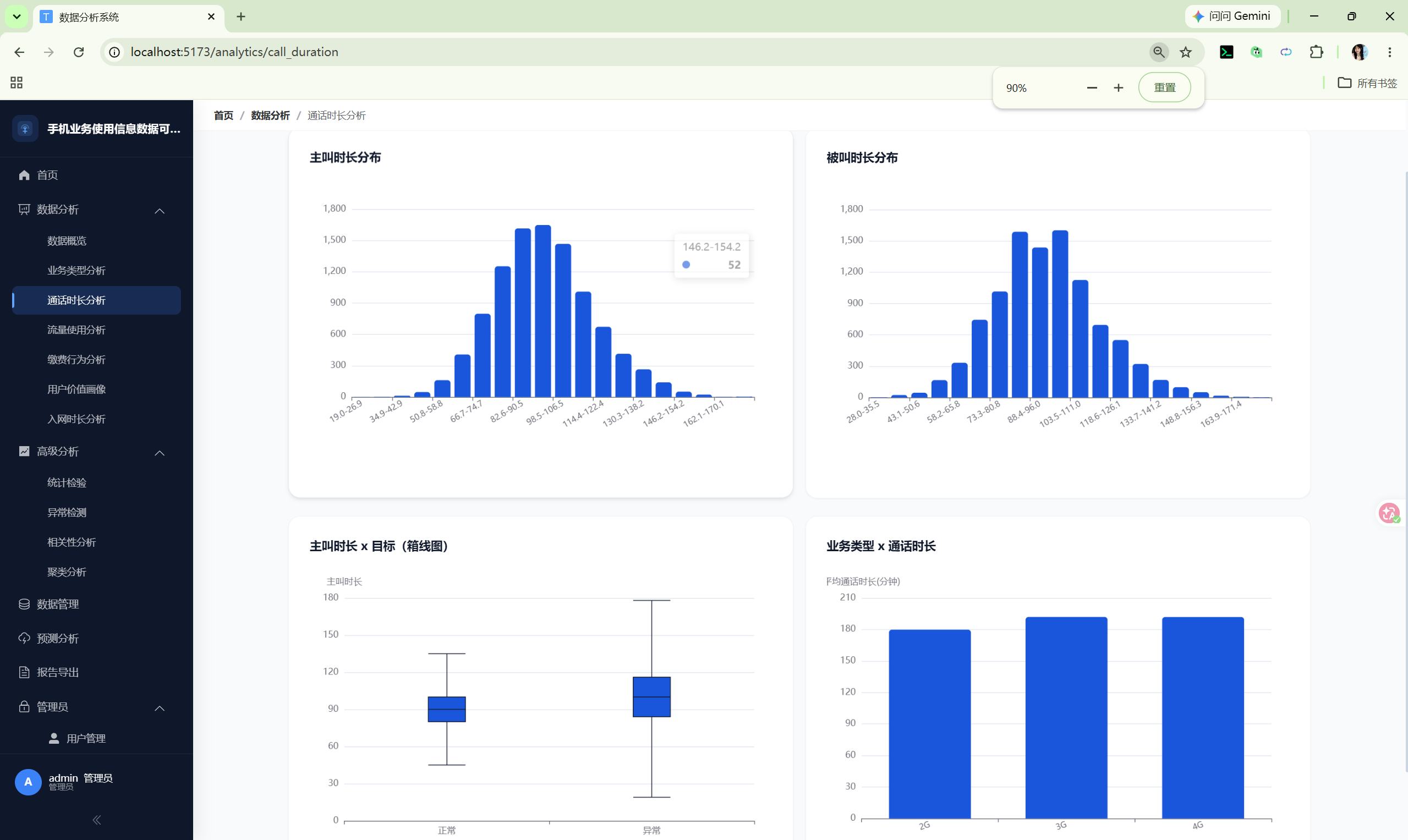

通话时长分析

主叫 / 被叫时长分布直方图
按是否潜在合约用户分组的箱线图
主叫 × 被叫时长散点图（按目标着色，揭示通话行为与合约倾向的关系）

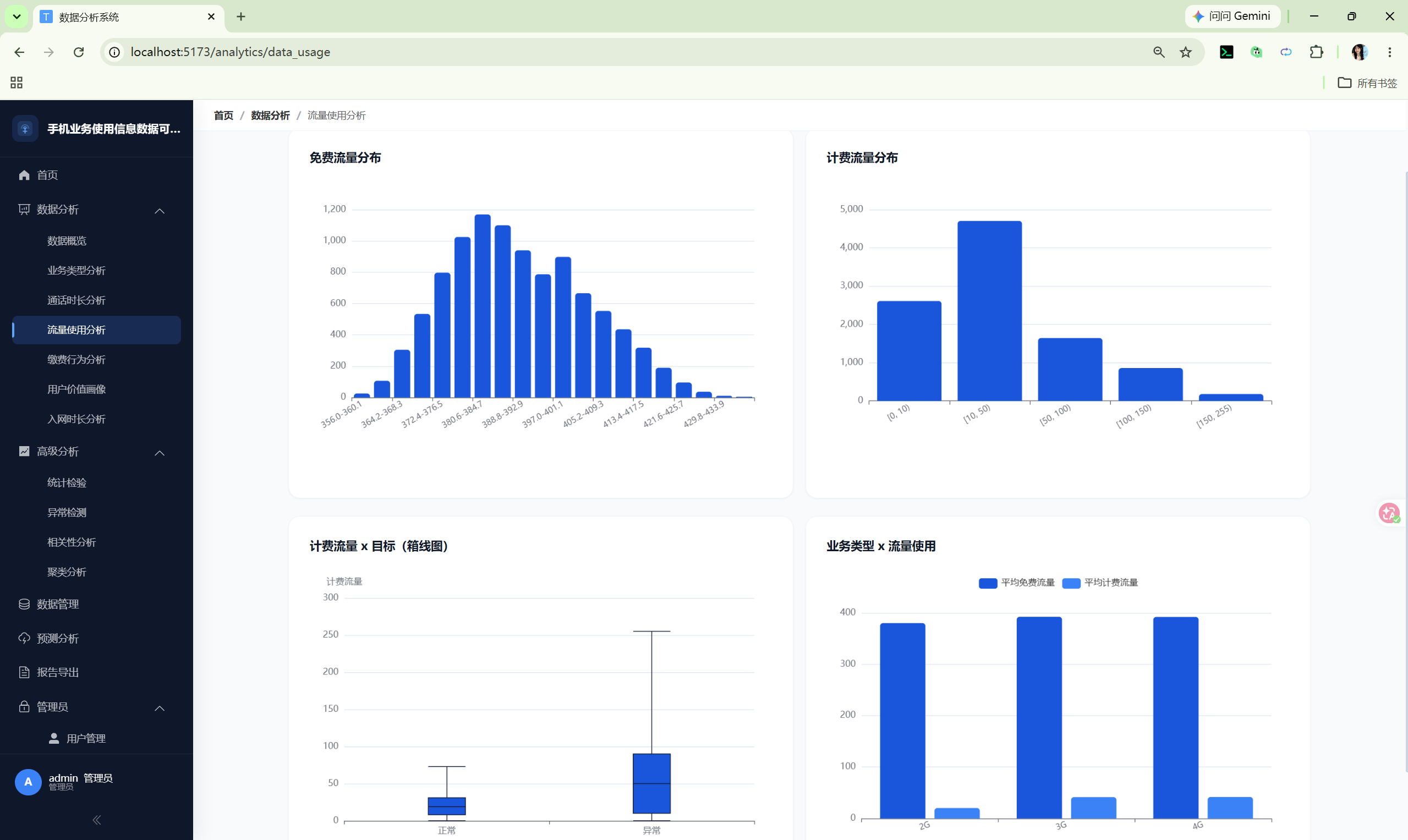

流量使用分析

免费流量 / 计费流量 / 月均上网时长分布
计费流量采用自定义分箱（0-10, 10-50, 50-100, 100-150, 150+），避免长尾分布导致的图表不可读
免费 × 计费流量散点图 + 按业务类型分组的流量对比

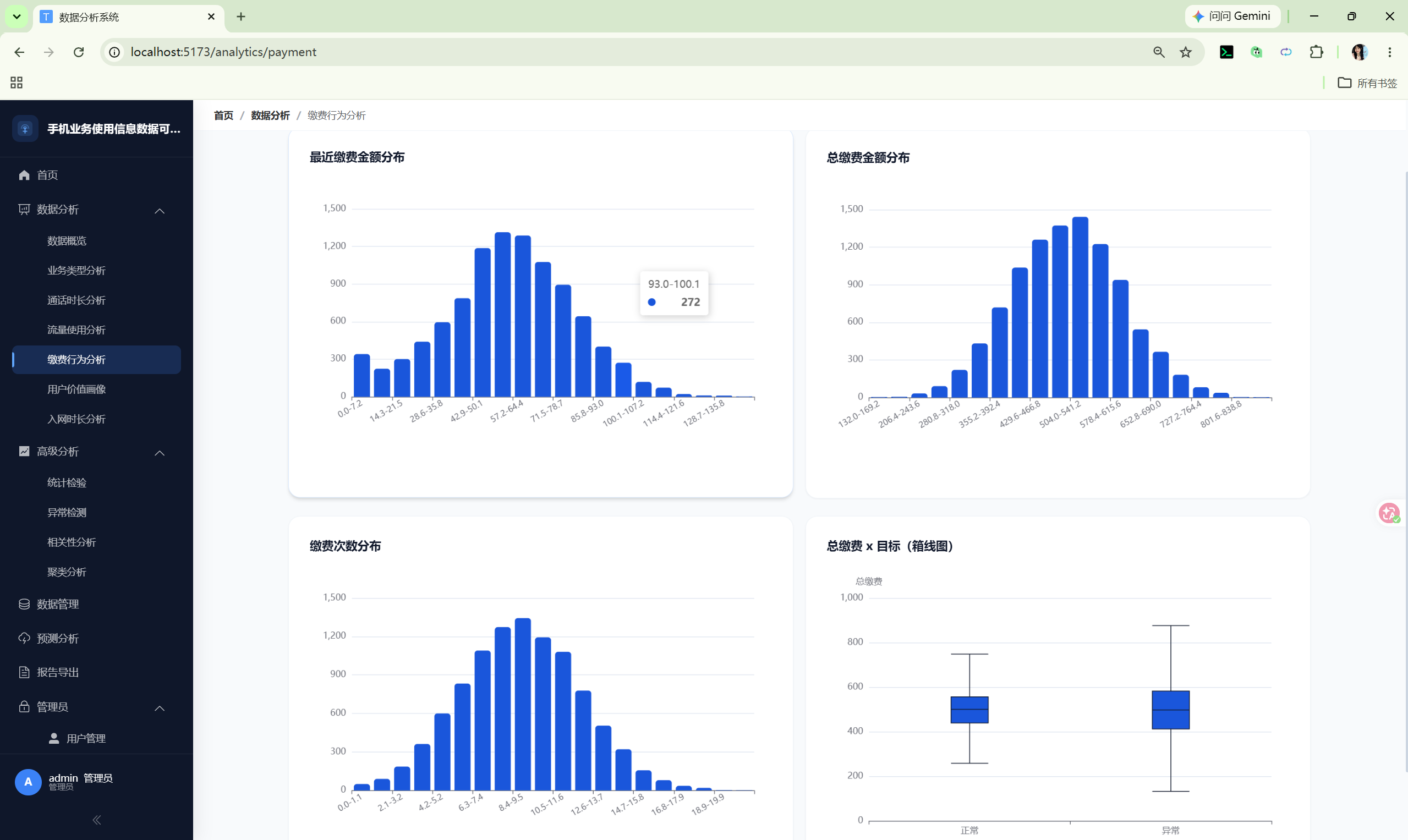

缴费行为分析

最近一次缴费 / 总缴费 / 缴费次数分布
总缴费金额箱线图（按目标分组）
总缴费 × 缴费次数散点图

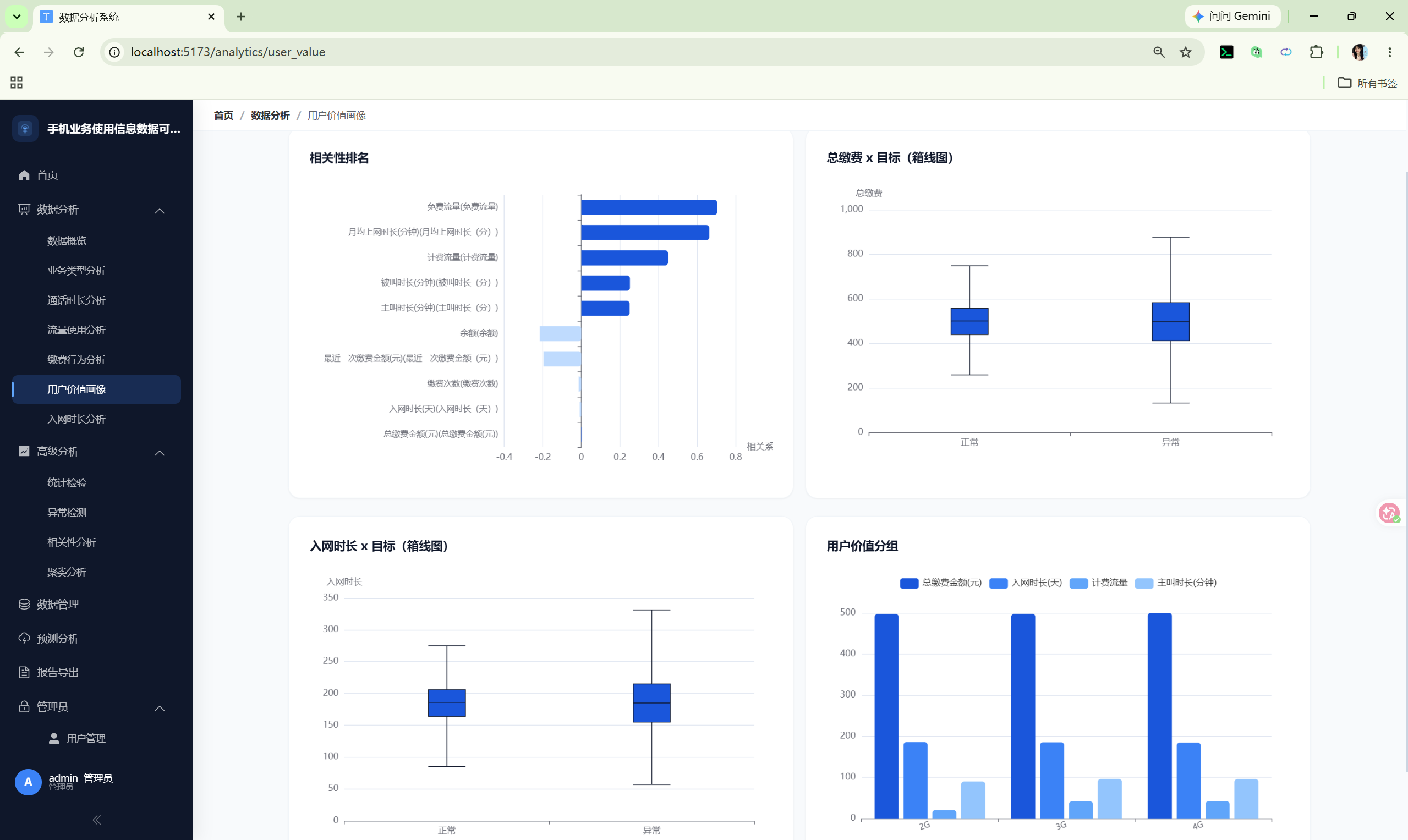

用户价值画像

各特征与目标变量的相关性排名（水平条形图）
总缴费金额 / 入网时长箱线图
总缴费 × 入网时长散点图

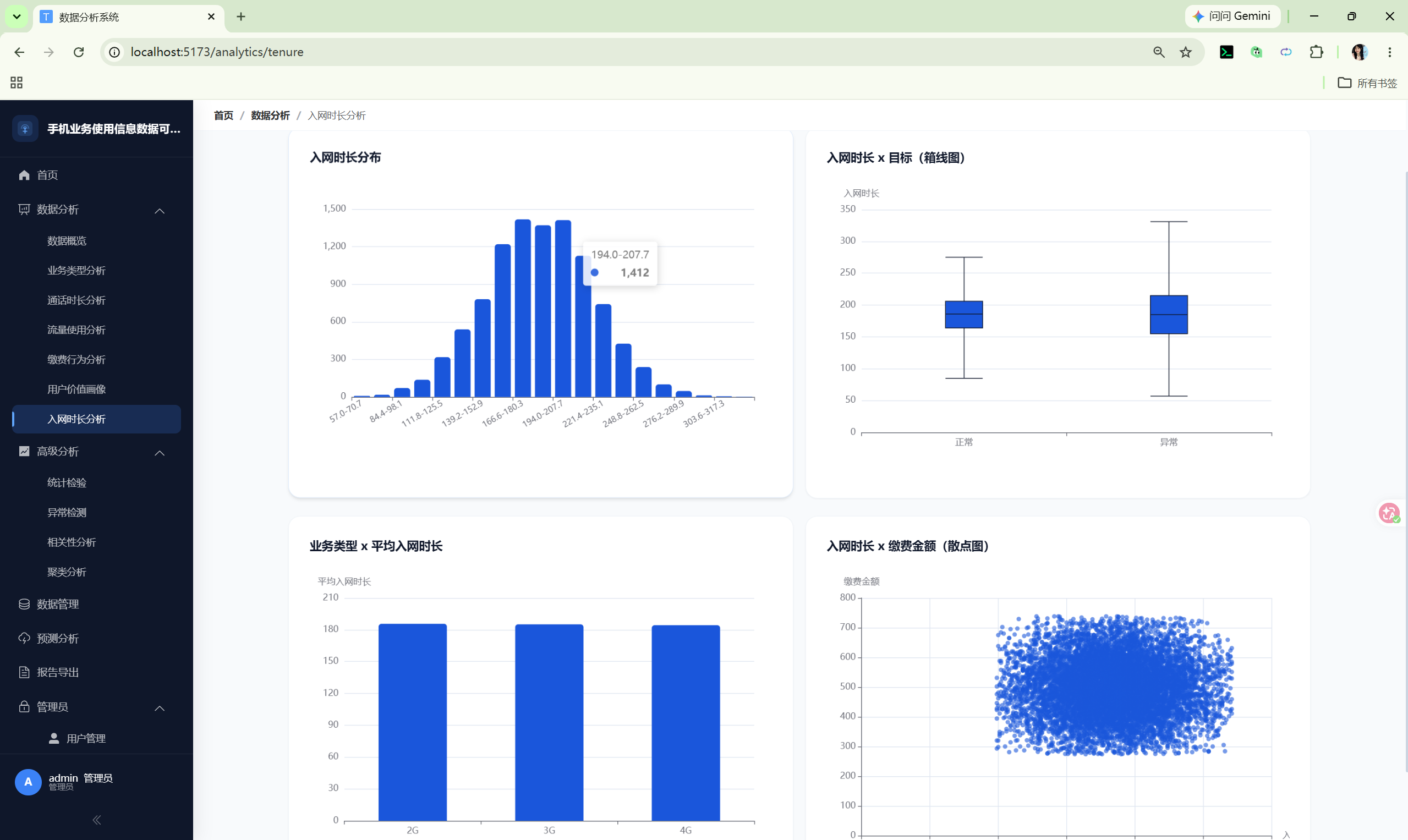

入网时长分析

入网时长分布直方图
入网时长箱线图（按目标分组）
入网时长 × 总缴费散点图

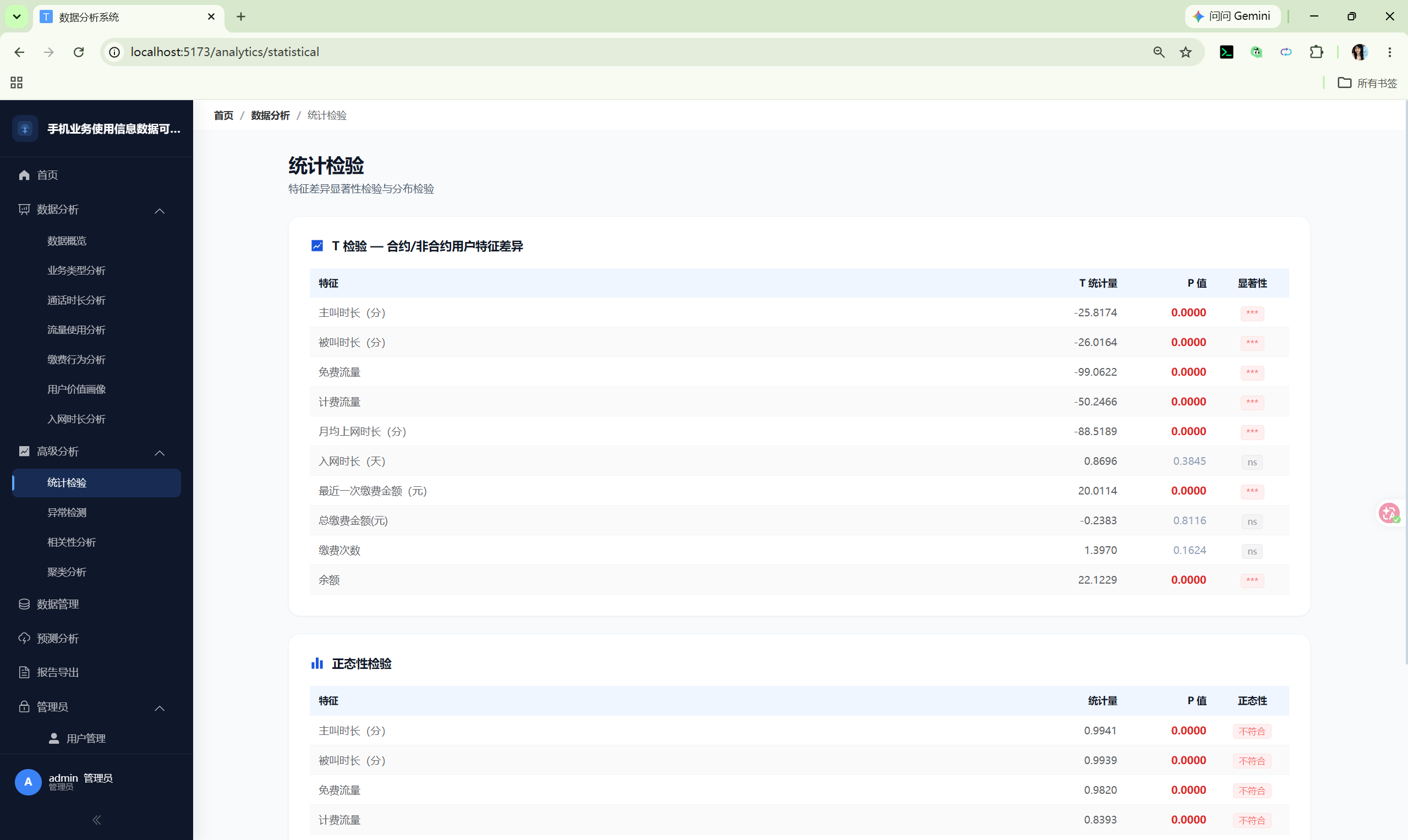

4.3 统计检验（Statistical Analysis）

提供三种统计检验方法：

描述性统计：计数、均值、标准差、最小值、下四分位、中位数、上四分位、最大值、偏度、峰度
正态性检验：Shapiro-Wilk 检验，判断各数值列是否符合正态分布
独立样本 t 检验：按是否潜在合约用户分组，检验各特征在两组间是否存在显著差异

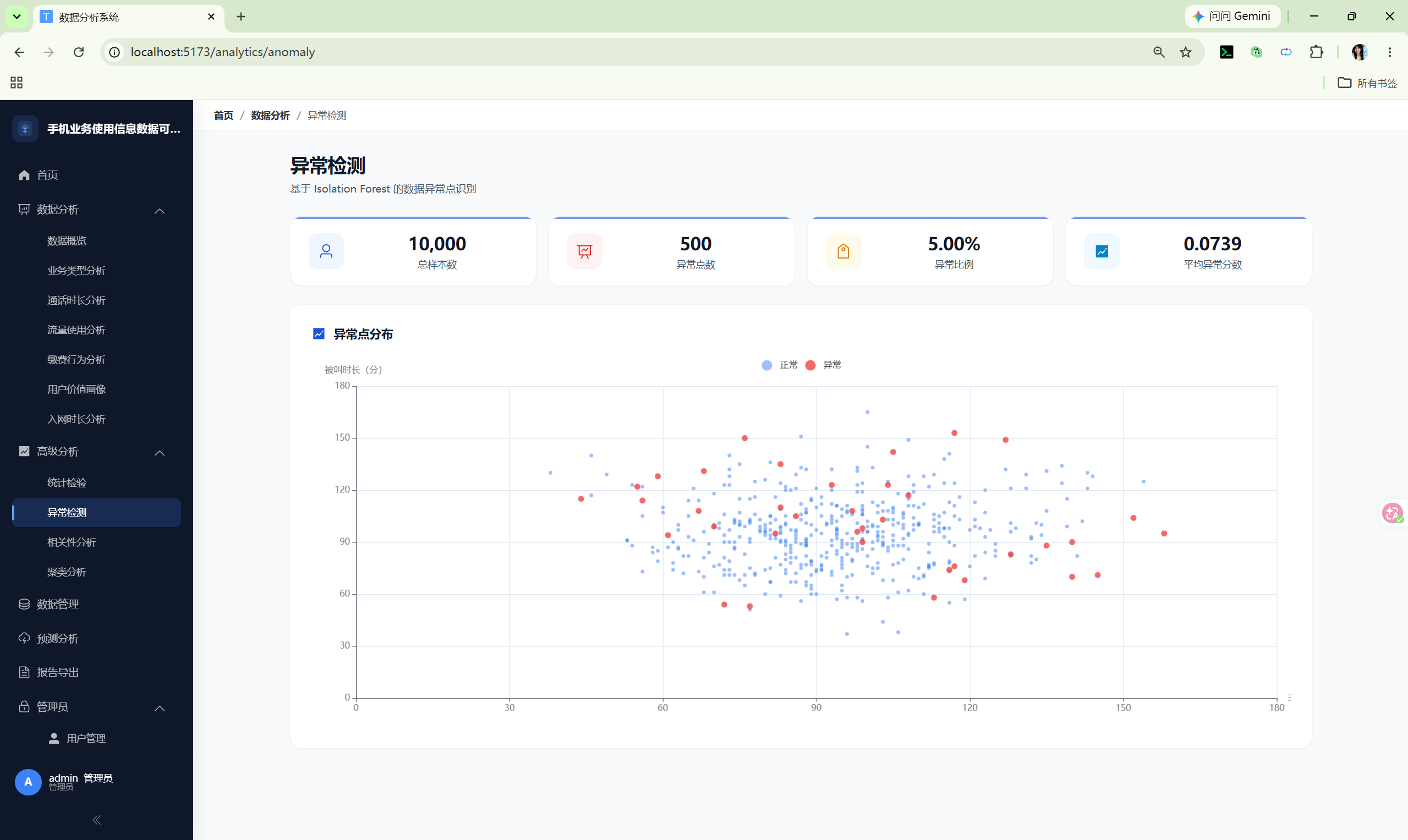

4.4 异常检测（Anomaly Detection）

采用三种方法进行异常值检测：

IQR 法：基于四分位距识别超出 1.5×IQR 范围的异常值
Z-Score 法：基于标准差的 3σ 准则
Isolation Forest：基于孤立森林算法的 multivariate 异常检测

三种方法的检测结果综合展示，帮助识别异常用户行为模式。

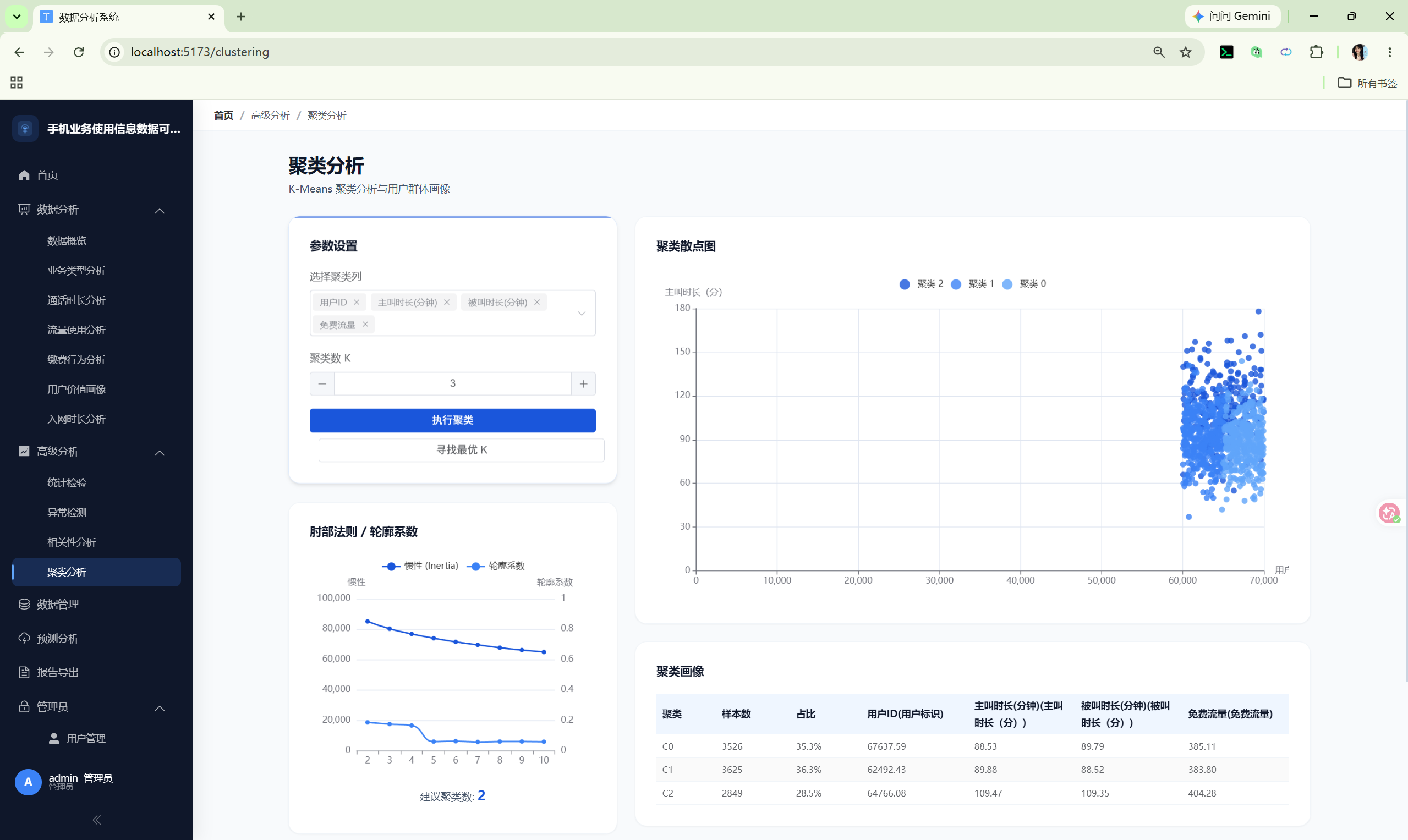

4.5 聚类分析（Clustering）

最优 K 值搜索：同时展示肘部法（Inertia）和轮廓系数（Silhouette Score），辅助选择最佳聚类数
K-Means 聚类：对用户进行分群，输出每个群体的特征画像
聚类散点图：二维可视化不同群体的分布
用户画像表：每个聚类的样本数、占比、各特征均值

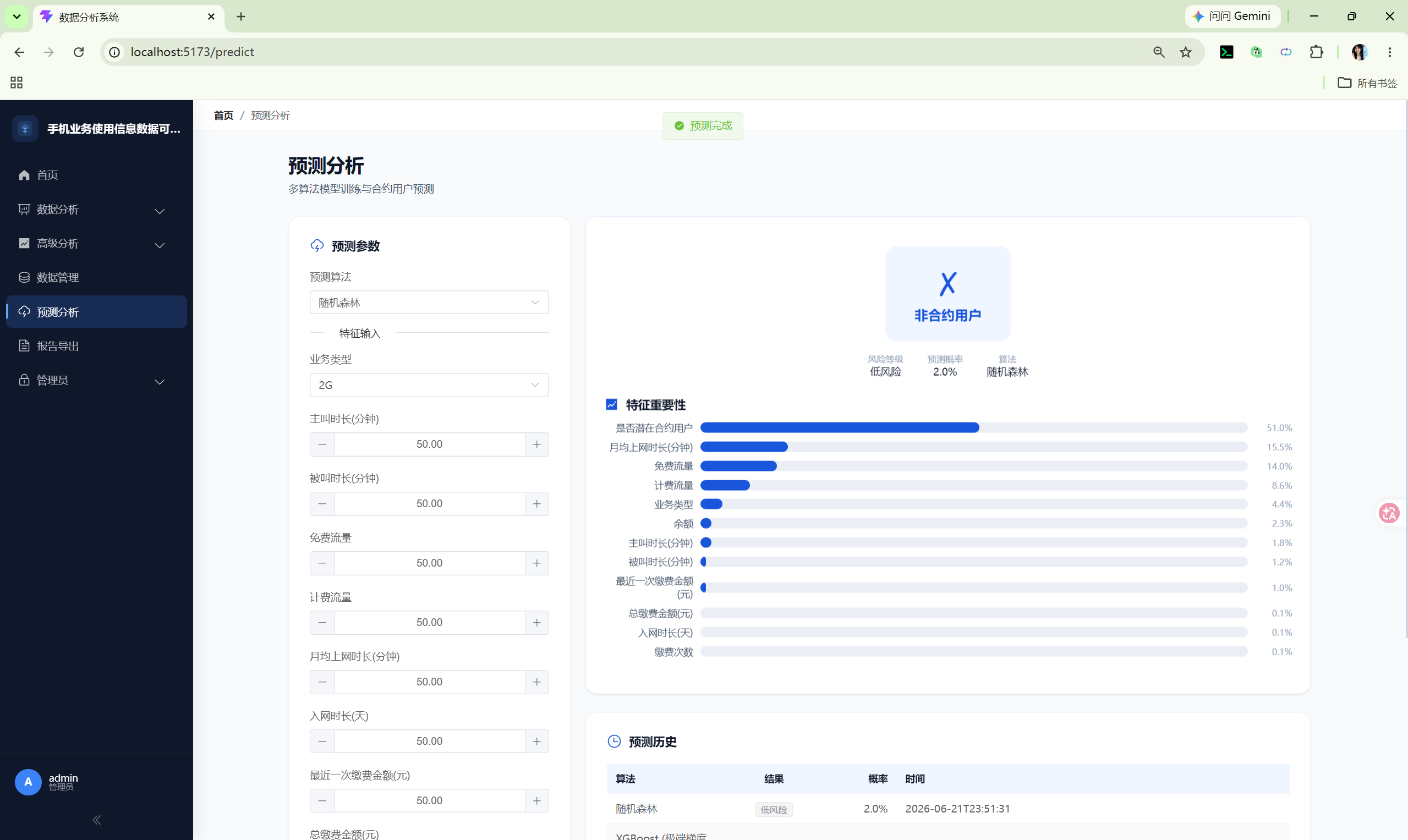

4.6 预测分析（Prediction）

这是系统最具价值的模块，集成 6 种机器学习算法：

算法	类型	特点
XGBoost	集成学习	梯度提升树，通常表现最佳
随机森林	集成学习	抗过拟合，特征重要性可解释
梯度提升	集成学习	逐棵优化，精度高
逻辑回归	线性模型	可解释性强，速度快
SVM	核方法	适合高维空间分类
TabNet	深度学习	可解释的神经网络，可选

训练流程：

复制代码

CSV 数据 → LabelEncoder 编码 → StandardScaler 标准化
    → train_test_split(0.2, stratified)
    → GridSearchCV(cv=5, scoring=f1) 自动调参
    → joblib 序列化保存到 model/ 目录

预测输出：

预测结果（是/否潜在合约用户）
预测概率 + 风险等级（高/中/低）
特征重要性排序（哪些因素最影响预测结果）
预测历史记录

系统会在首次预测请求时自动训练所有模型（_ensure_trained() 检查模型文件是否存在），后续请求直接加载已训练的模型，响应迅速。

4.7 数据管理（Data Management）

管理员专用模块：

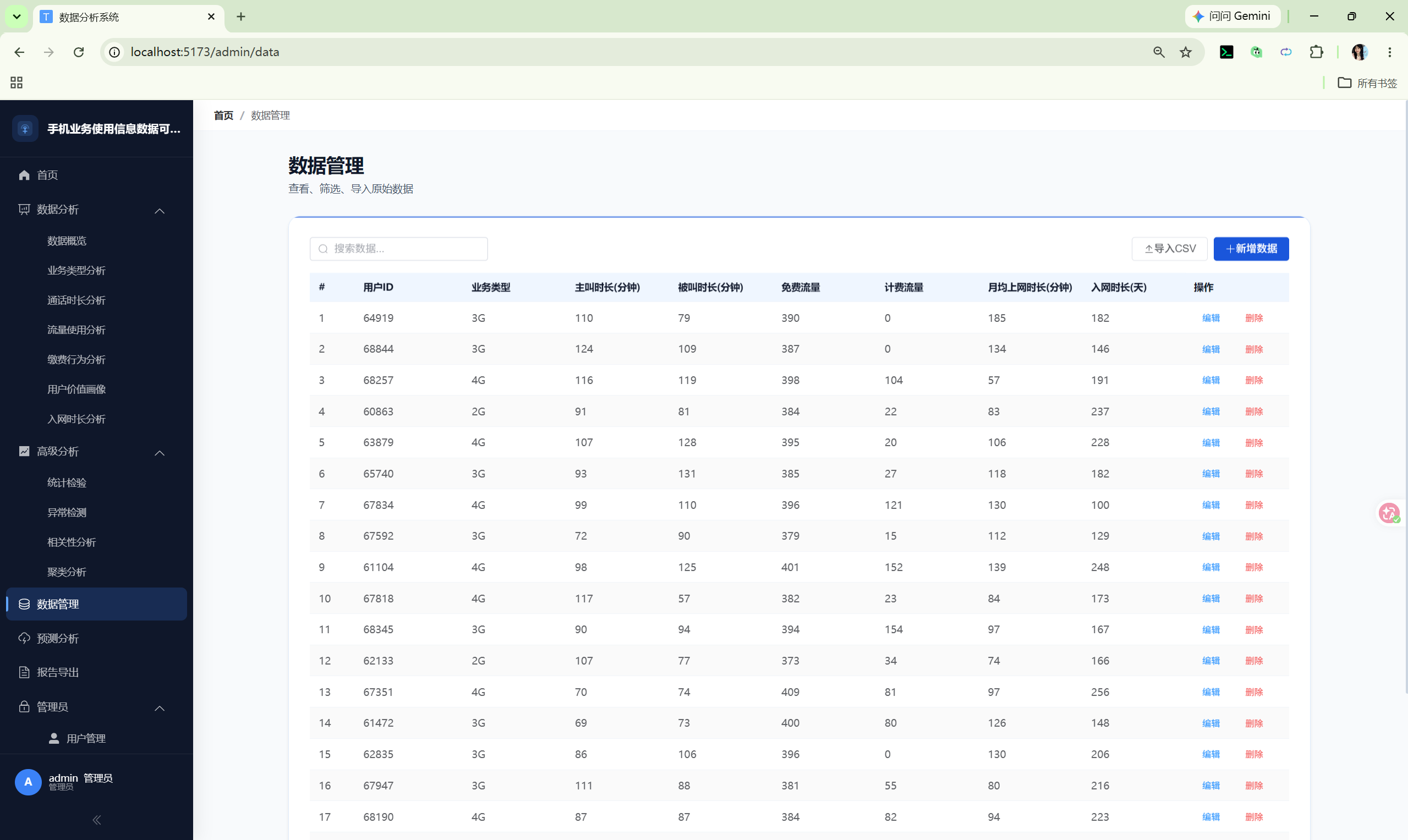

数据浏览：分页展示所有用户记录，支持搜索过滤

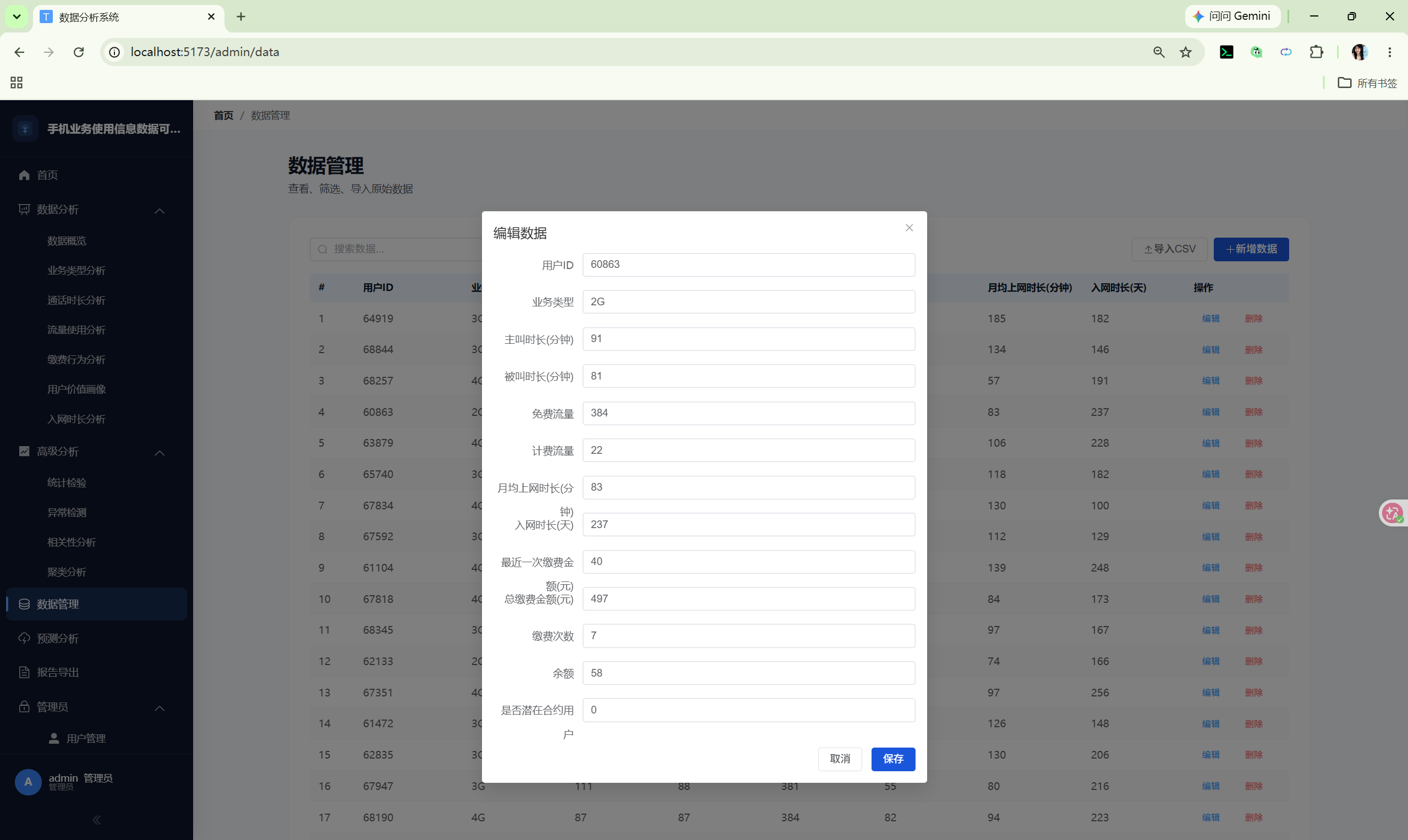

CRUD 操作：新增、编辑、删除单条记录
CSV 批量导入：一键导入 CSV 文件，自动处理编码
所有列表查询采用 SQL 层 JOIN / WHERE IN 批量查询，杜绝 N+1 查询问题

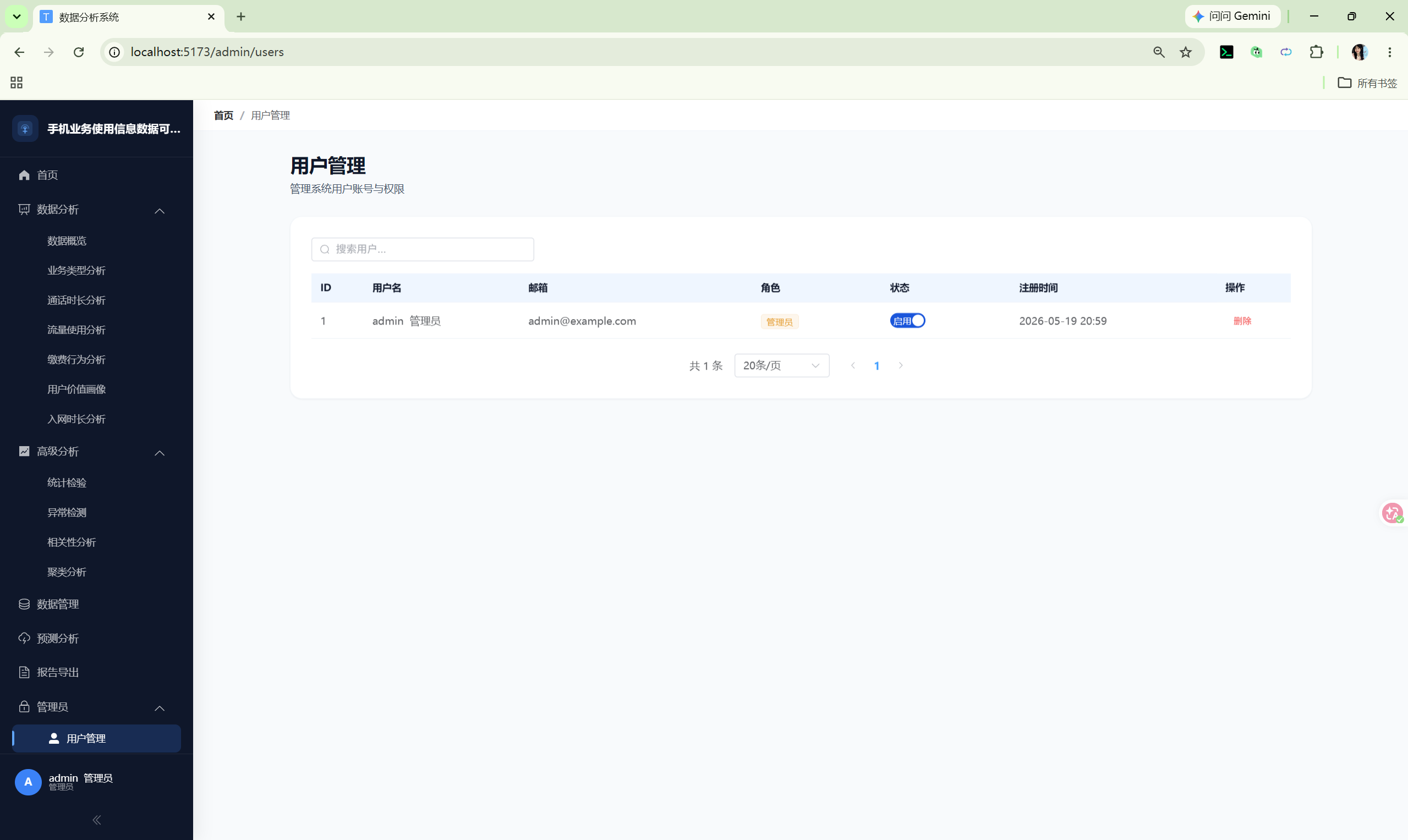

4.8 用户管理（User Management）

用户列表 + 搜索
角色切换（user / admin）
账户状态管理（启用 / 禁用）
密码重置
仅 admin 角色可见

4.9 报告导出（Report Export）

支持 Excel 和 PDF 双格式
报告包含：数据概览、描述性统计、相关性矩阵、数据样本
一键生成，自动下载

4.10 管理控制台（Dashboard）

今日登录用户数（基于 last_login_at 统计）
7 日活跃用户数
系统总用户数
数据总记录数

五、技术亮点

5.1 配置驱动的全栈系统

整个系统的数据字段、分析页面、算法列表、功能开关均由 config.yaml 驱动。数据库表结构根据配置文件自动生成，前端路由和分析页面也根据配置动态加载。这意味着：

更换数据集只需修改 config.yaml 中的字段定义
启用/禁用功能只需改一个布尔值
添加新的分析维度只需在配置中声明

5.2 核心模块的框架无关设计

shared/ 目录下的 7 个核心模块（analysis_core、predictor_core、stats_core、regression_core、anomaly_core、clustering_core、report_core）完全不依赖任何 Web 框架，纯 Python/Pandas/SciPy 实现，返回标准的 dict/list 结构。这意味着：

核心分析逻辑可以在任何 Python 环境中复用
Web 层的改造不影响核心算法
便于单元测试和独立验证

5.3 六种算法的统一预测接口

系统封装了 6 种差异巨大的机器学习算法（XGBoost、随机森林、梯度提升、逻辑回归、SVM、TabNet），对外暴露统一的 predict(input_data, algorithm) 接口。每种算法都经过 GridSearchCV 超参数搜索（5 折交叉验证，F1 评分优化），并自动选择最佳参数。

5.4 数据转换层的严谨设计

核心模块的返回格式与前端期望格式往往不一致（例如聚类返回的 profile 是列表而非对象，回归返回的键名是 f_p_value 而非 f_pvalue）。系统在路由层建立了一个严谨的数据转换层 ，将核心模块的输出精确适配为前端期望的格式，所有转换规则记录在 docs/plan.md 和 docs/api.md 中。

5.5 长尾分布的自适应处理

计费流量等字段存在明显的长尾分布（大量 0 值，少量高值），系统在路由层检测长尾特征（p95/p50 > 3），自动切换为自定义分箱策略，确保直方图可读。所有散点图在传递给前端前都经过 1st/99th 百分位过滤，去除极端异常值的干扰。

5.6 15 条宪法条款的严格约束

项目建立了一套"宪法"（Constitution），包含 15 条开发规范，覆盖：

核心模块不变
禁止蓝紫渐变配色
禁止 N+1 查询
代码复用（3 处以上相似代码必须重构）
CSS 设计系统
数据转换规范
中文标签
主题色一致性
图标可用性
ECharts 规范
角色固定
文件所有权
Vue CSS 变量
端口同步
跨栈适用

每条规范都有明确的 PASS/FAIL 验收标准。

六、前端设计

6.1 侧边栏布局

采用专业的侧边栏导航布局，240px 展开 / 64px 折叠：

复制代码

首页
├── 数据分析 ▼（7 个分析页面）

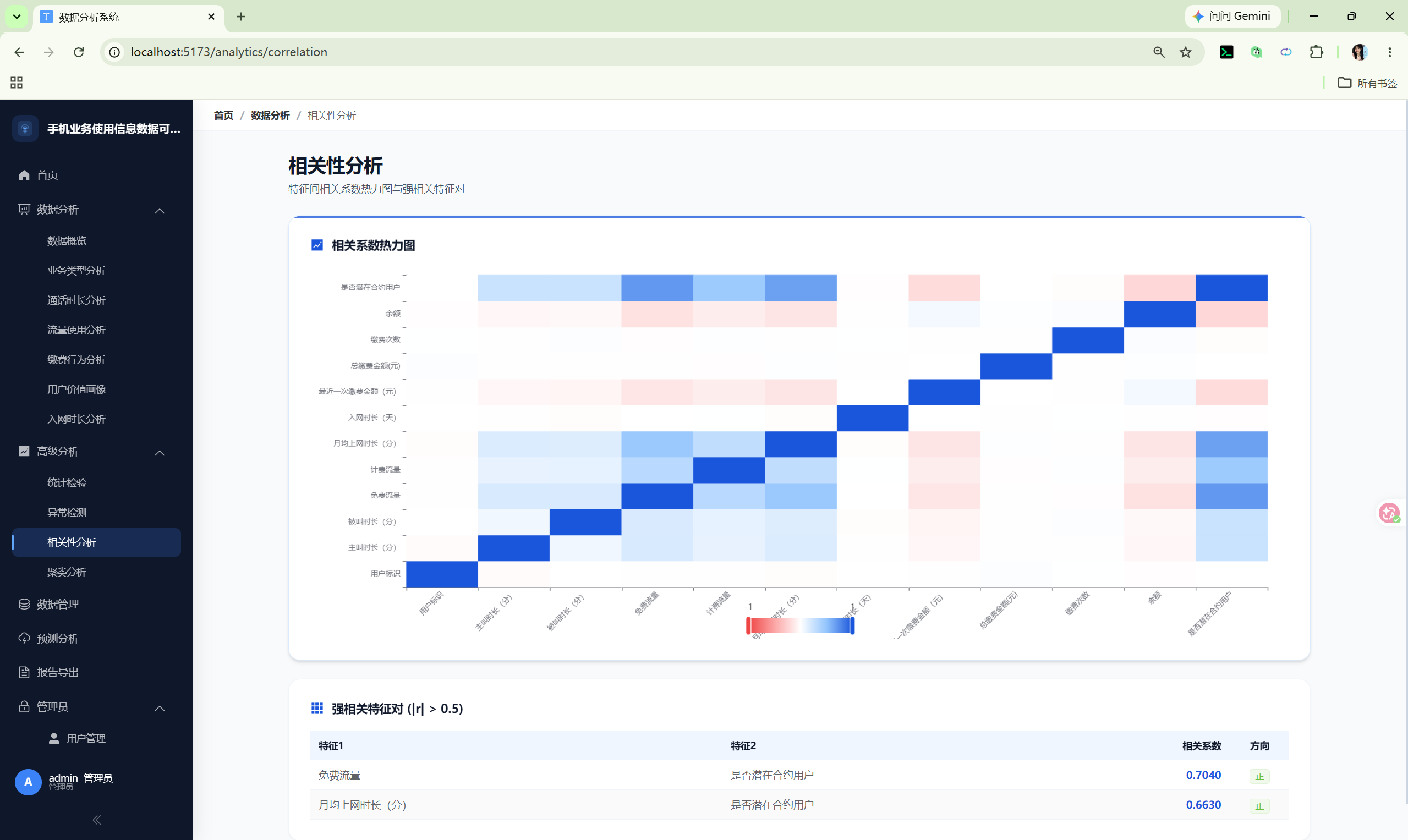

├── 高级分析 ▼（统计检验、回归分析、异常检测、聚类分析、相关性分析）
├── 数据管理
├── 预测分析
├── 报告导出
└── 管理员 ▼（仅 admin 可见）
    └── 用户管理

6.2 通信科技蓝主题

以 #1565C0（深蓝色）为主色调，同色系渐变从 #0D47A1（最深）到 #BBDEFB（最浅），符合通信行业的专业调性。所有卡片、按钮、阴影、焦点环均使用统一的 CSS 变量系统。

6.3 ECharts 可视化规范

每个页面顶部定义 chartColors 数组，所有图表统一配色
grid.top >= 10%，避免 Y 轴标签被裁剪
所有图表实例注册 ResizeObserver，在 onUnmounted 中清理
箱线图数据格式为 [min, q1, median, q3, max] 五值数组
散点图数据经过异常值过滤后再渲染

七、项目统计

维度	数量
分析页面	10 个
API 端点	20+
前端页面	19 个 Vue 组件
核心分析模块	7 个
ML 算法	6 种
图表类型	10+ 种（饼图、柱状图、折线图、散点图、箱线图、热力图等）
数据库表	6 张
数据集记录	10,000 条
特征维度	12 个
开发文档	9 份

八、技术栈总览

类别	技术
后端	Django 4.2, PyJWT, PyMySQL, Pandas, NumPy
前端	Vue 3, TypeScript, Element Plus, ECharts, Pinia, Axios
机器学习	scikit-learn, XGBoost, PyTorch TabNet, SHAP
统计分析	SciPy (t-test, ANOVA, normality test)
数据可视化	ECharts (10+ 图表类型)
报告导出	openpyxl (Excel), weasyprint (PDF)
密码安全	bcrypt (passlib)
序列化	joblib (模型持久化)

九、总结

这个项目不仅仅是一个数据分析工具，更是一个完整的端到端数据科学平台。从数据导入、清洗、探索性分析、统计检验、机器学习建模到报告导出，覆盖了数据分析的全流程。

项目的设计哲学是**"配置驱动 + 核心模块不变"**------通过 config.yaml 控制一切可变参数，通过 shared/ 目录隔离核心算法，通过严格的数据转换层连接前后端。这种架构使得系统具有良好的可扩展性和可维护性，也为后续接入新的数据集或添加新的分析模块提供了清晰的路径。

如果你对数据可视化、机器学习应用或全栈开发感兴趣，这个项目是一个很好的参考案例。
