一、preface

1、资料快车

1、Framework篇 - 彻底理解Binder通信架构

https://blog.csdn.net/u014294681/article/details/88094088

2、Framework-进程间通信之Binder机制AIDL

https://blog.csdn.net/blankmargin/article/details/126787525

3、Framework源码（Binder驱动解析）

https://zhuanlan.zhihu.com/p/542058702

4、Framework层的Binder（源码分析篇）

https://www.zhihu.com/tardis/zm/art/554115552?source_id=1005

5、书籍 - Android系统源代码情景分析

6、AIDL的使用详解（APP）：https://blog.csdn.net/u014294681/article/details/88126988

2、概述

Binder 是 Android 的核心 IPC/RPC 机制，几乎承载了 Android 所有的跨进程通信：应用与系统服务、系统服务之间、HAL 与框架、甚至 dumpsys、service list 都建立在它之上。理解 Binder 是理解 Android 整个系统框架的前提。

本平台（RK3568 Android 11）的 Binder 实现是纯 AOSP 内核栈 （drivers/android/binder.c，约 6187 行），RK 没有对其做功能性改动------唯一的平台相关点是 rockchip_defconfig 打开了 CONFIG_ANDROID_BINDERFS=y，三个设备节点（/dev/binder、/dev/hwbinder、/dev/vndbinder）由 binderfs 创建并通过 init.rc 建立符号链接。

1）binder在哪里使用？发生在用户态的各个层级-- APP/framework/native/JNI/driver

2）使用的形式 -- aidl/hidl，无论是java/c++，都是getserver(client/Stub.proxy) / addserver(server/stub) 形式；

3）我们应该关注最顶层的实现，底层是恒定不变，只要简单识别即可，且工具已经帮我们实现封装（这里为什么不用代码来封装？工具如此不直观，纯写代码仍然有一定工作量并且都是重复代码，工具可以让我们集中精力定义和实现接口）

3）binder系统的复杂之处在于上层的层层复杂封装；

1.1 Binder与其它 IPC 的效率对比

Android 几乎所有跨进程通信都走 Binder，而非 Linux 原生的 pipe/socket/共享内存/消息队列。原因不只是"快"，而是效率、安全、易用三者的综合最优。

（1）数据拷贝次数对比（核心）

IPC 方式	内核拷贝次数	说明
共享内存（shm/mmap）	0	零拷贝，但需自加锁、无内核仲裁，安全隐患大
Binder	1	`mmap` 把接收方地址映射进内核，发送方 `copy_from_user` 一次即达
pipe / FIFO	2	`copy_from_user` 发送方 + `copy_to_user` 接收方
UNIX socket	2	同上
消息队列（msgget）	2	同上
信号	0	只能传一个信号编号，不能传数据

Binder 的关键：接收进程在 open(/dev/binder) 后 mmap（PROT_READ）一段空间，内核在该进程页表里建立"内核页 ↔ 用户页"同一物理页映射（vm_insert_page）。一次 transaction 时，内核把发送方数据 copy_from_user 进这个内核页，接收进程用户态直接读到------省掉了传统 IPC 的第二次 copy_to_user。

（2）综合能力对比

维度	Binder	Socket	共享内存	pipe/FIFO	消息队列	信号	D-Bus
拷贝次数	1	2	0	2	2	---	2
CS / 面向对象	✅	△	✗	△	△	✗	✅
内核安全仲裁	✅ SELinux	✗	✗	✗	✗	✗	△（用户态）
死亡通知	✅	✗	✗	✗	✗	✗	✗
强/弱引用计数	✅	✗	✗	✗	✗	✗	✗
fd/对象传递	✅	△	✗	✗	✗	✗	✗
跨域策略（Treble 三域）	✅	✗	✗	✗	✗	✗	△

（3）为何 Binder "更高效"------不只是少一次拷贝

一次拷贝（核心）：对中小消息（< mmap 上限，单端默认 1MB−2页），相比 socket/pipe 的两次拷贝减少约一半内核态拷贝开销；相比共享内存仅多一次拷贝，却换来内核仲裁与安全。
面向对象 + 引用计数 ：通信单元是"对象引用"（binder node → handle），一次 getService 拿到 handle 后续调用复用，不必每次编解码地址/连接；强/弱引用 + 死亡通知让对象生命周期与进程解耦，无需应用层心跳。
线程池 + 优先级继承 ：服务端单进程多 binder 线程（默认 15），应对高并发场景，驱动按需 BR_SPAWN_LOOPER 扩容；同步调用时发送方优先级继承到服务端线程 （binder_transaction_priority），保证 UI 线程发起的调用能及时在服务端响应，避免优先级反转。
内核内同步语义 ：同步 transaction 天然阻塞发送方等 BR_REPLY，省去应用层等待/超时协议；oneway 则零等待异步投递（node 级串行化）。
fd/对象直传 ：flat_binder_object 的 BINDER_TYPE_FD 在内核里直接 binder_alloc_fd 把 fd 转移到目标进程（如 Surface/ashmem 句柄），无需序列化文件路径。
统一服务管理 + 安全模型 ：servicemanager 提供按名字寻址，SELinux 在 security_binder_transaction 处对每次调用做"谁能调谁"判定，集中可控；socket/shm 要应用自行实现鉴权。

一句话 ：共享内存最快但不安全也不好用；socket/pipe 通用但慢且无对象语义。Binder 用一次内核拷贝 + 内核仲裁 + 面向对象引用，在"足够快"和"安全/易用"之间取得 Android 需要的平衡------这是它取代传统 IPC 的根本原因。

1.2 区分RPC与IPC

复制代码

1、RPC和IPC
IPC（Inter-process communication 进程间通信）只搬数据；RPC（Remote Procedure call远程过程调用）在 IPC 之上再封装"调用哪个对象、哪个方法、什么参数、什么返回值"。Binder 底层是 IPC（一次 transaction 搬一个 binder_transaction_data），但 libbinder/AIDL 层把它包装成了 RPC------`transact(handle, code, data, reply)

2、RPC四要素
handle : 调用哪个服务
code : 调用哪个接口
data : 入参数据
reply : 出参数据

1.3 三大 binder 域（Treble 后）

设备	域	库	context manager	用途
`/dev/binder`	framework	libbinder	`servicemanager`	应用/框架进程 ↔ 框架系统服务
`/dev/hwbinder`	hwbinder	libhwbinder	`hwservicemanager`	HIDL HAL（Treble 前风格）
`/dev/vndbinder`	vendor	libbinder(VNDK)	`vndservicemanager`	vendor 进程间

三者是三个独立的 binder_device，各持一个独立的 binder_context（独立的 context manager 节点），互不可见。

libbinder 在 VNDK 编译时（__ANDROID_VNDK__）默认打开 /dev/vndbinder。

1.4 mmap内存技术

本质上就是开辟一个特区内容空间 - 不区分用户空间和内核空间，用户态和内核态都可以畅通访问！

3、基础概念

复制代码

1、Bn/Bp
Bn (binder native) - CPP服务端implement
BB (Base binder) - native服务端
Bp (binder proxy) - 客户端

2、RPC/IPC
IPC : Inter-process commuication
RPC : Remote Procedure call - 在IPC基础上再封装一层

3.
AIDL : Android interface Defintion Language ,Android 接口定义语言，用于应用层进程间通信（IPC）, Service与客户端跨进程调用(双向通信)
HIDL : HAL interface Definition Language HAL 接口定义语言

4、
defer : 延迟

5、shrinker -Linux内核的内存回收机制
shrinker - 内存收缩器
LRU - last Recently Used 最近最少使用
reclaim - 释放不活跃的内存
kswapd -  内核交换守护进程

二、Binder框架图

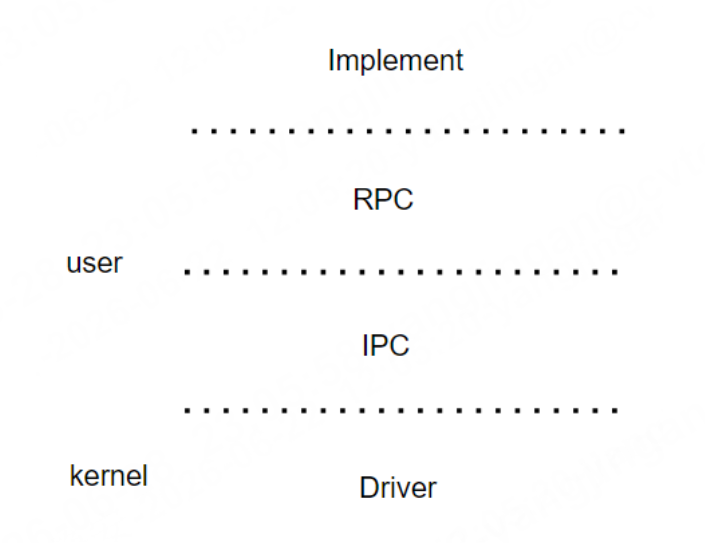

1、对等通信

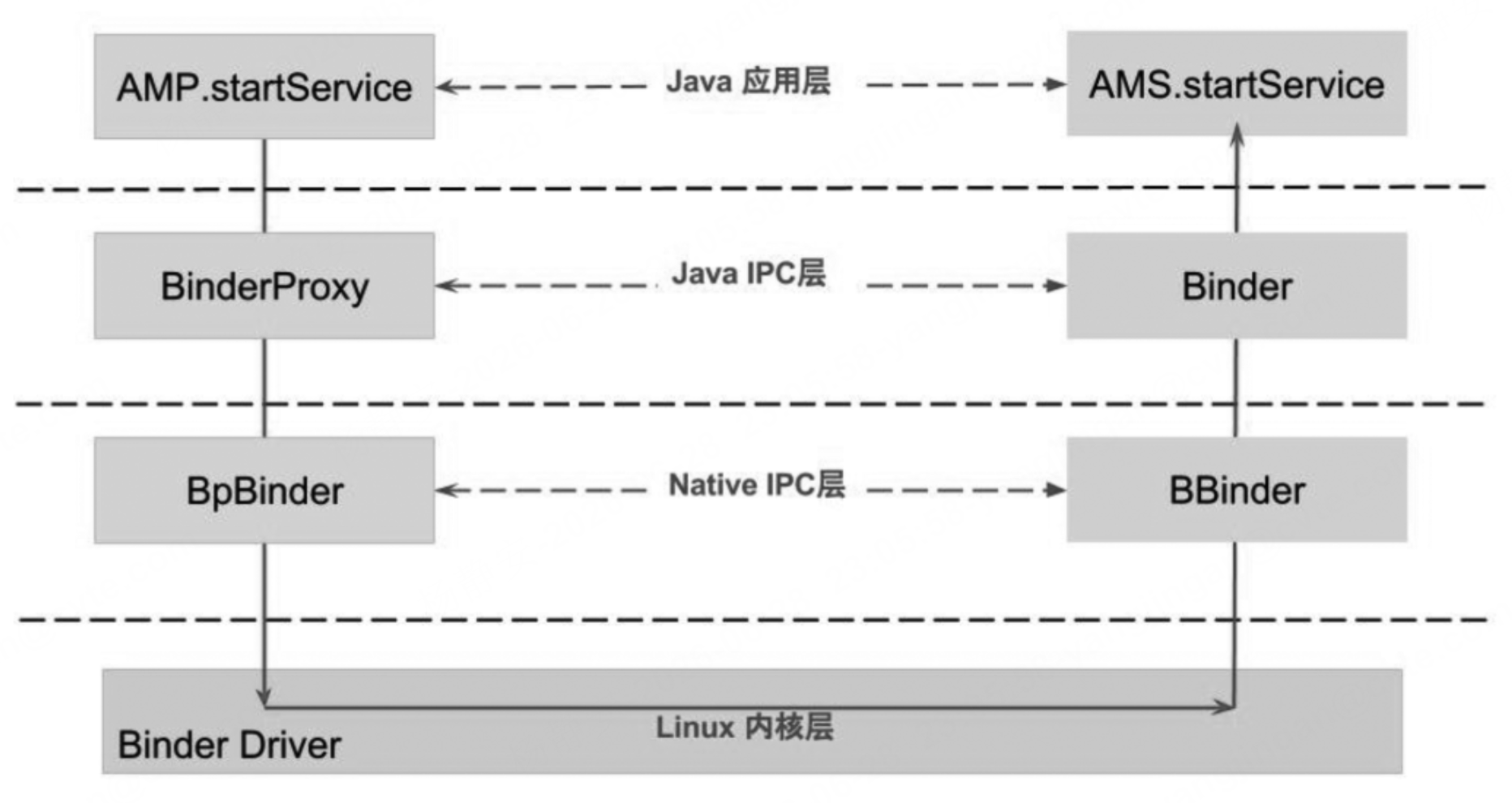

1）

2）

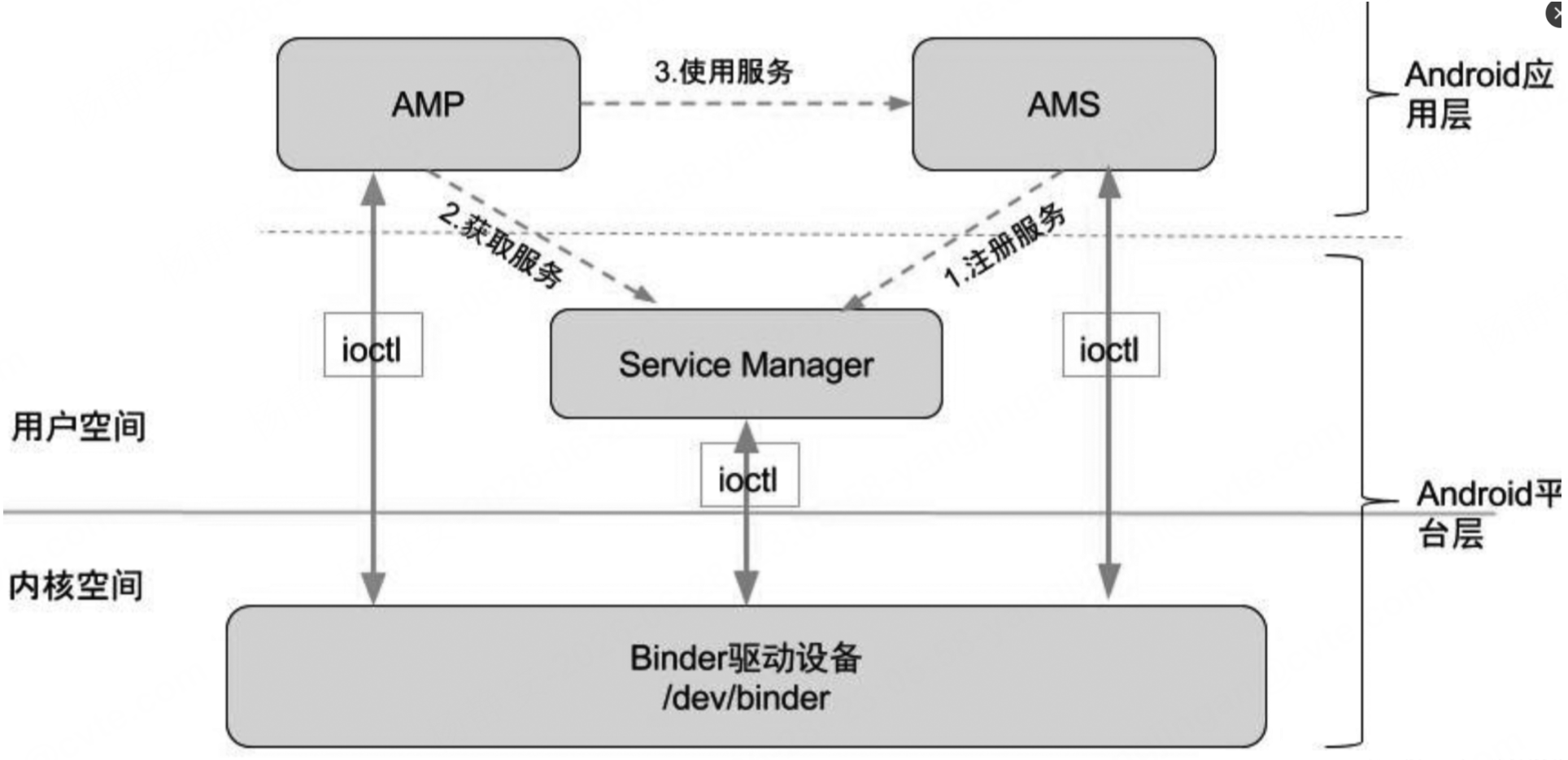

2、binder三大角色

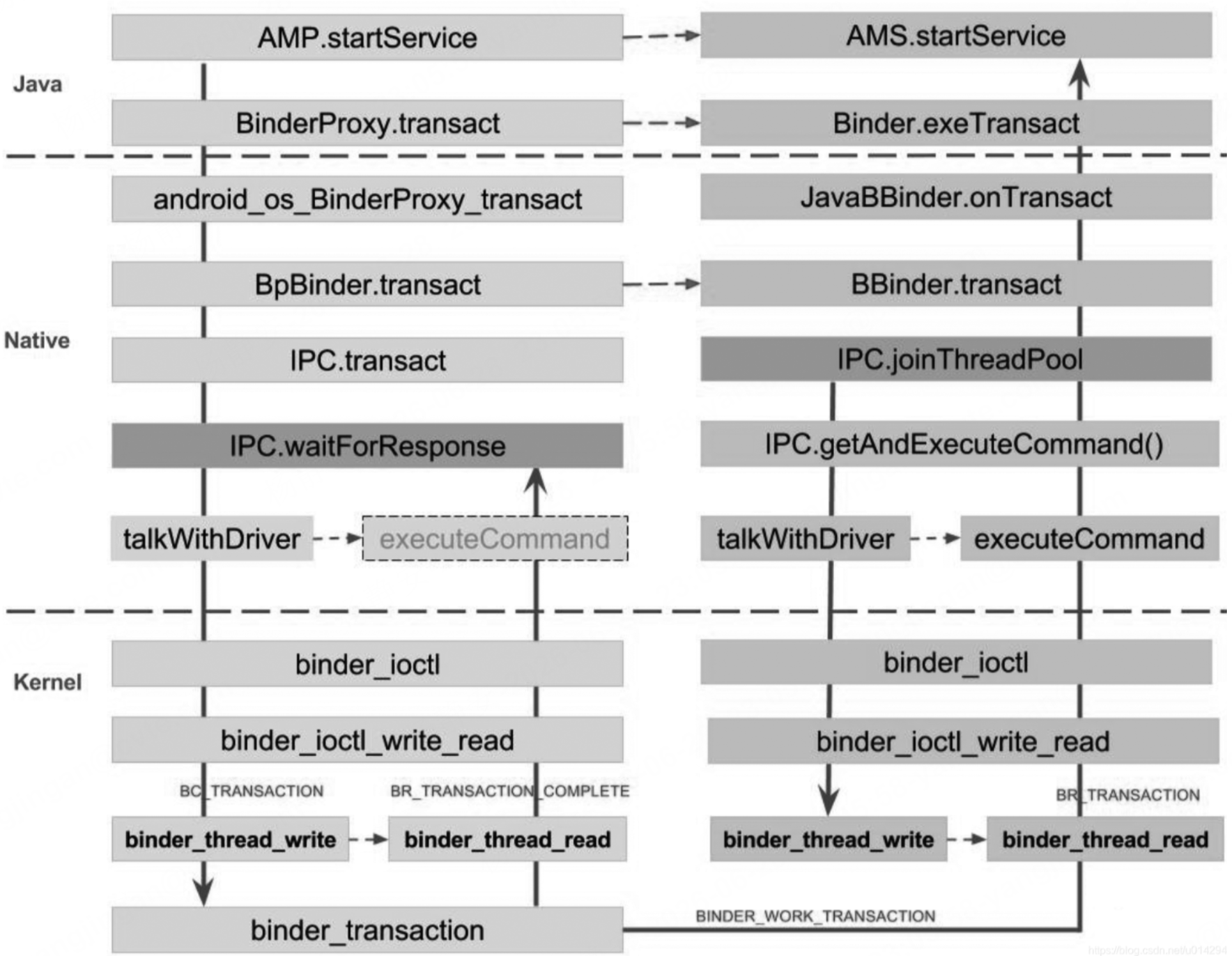

3、Binder各层级关键类

4、AIDL/HIDL binder

1）https://blog.csdn.net/yangwen123/article/details/79836109

2）普通Binder架构在这里插入图片描述

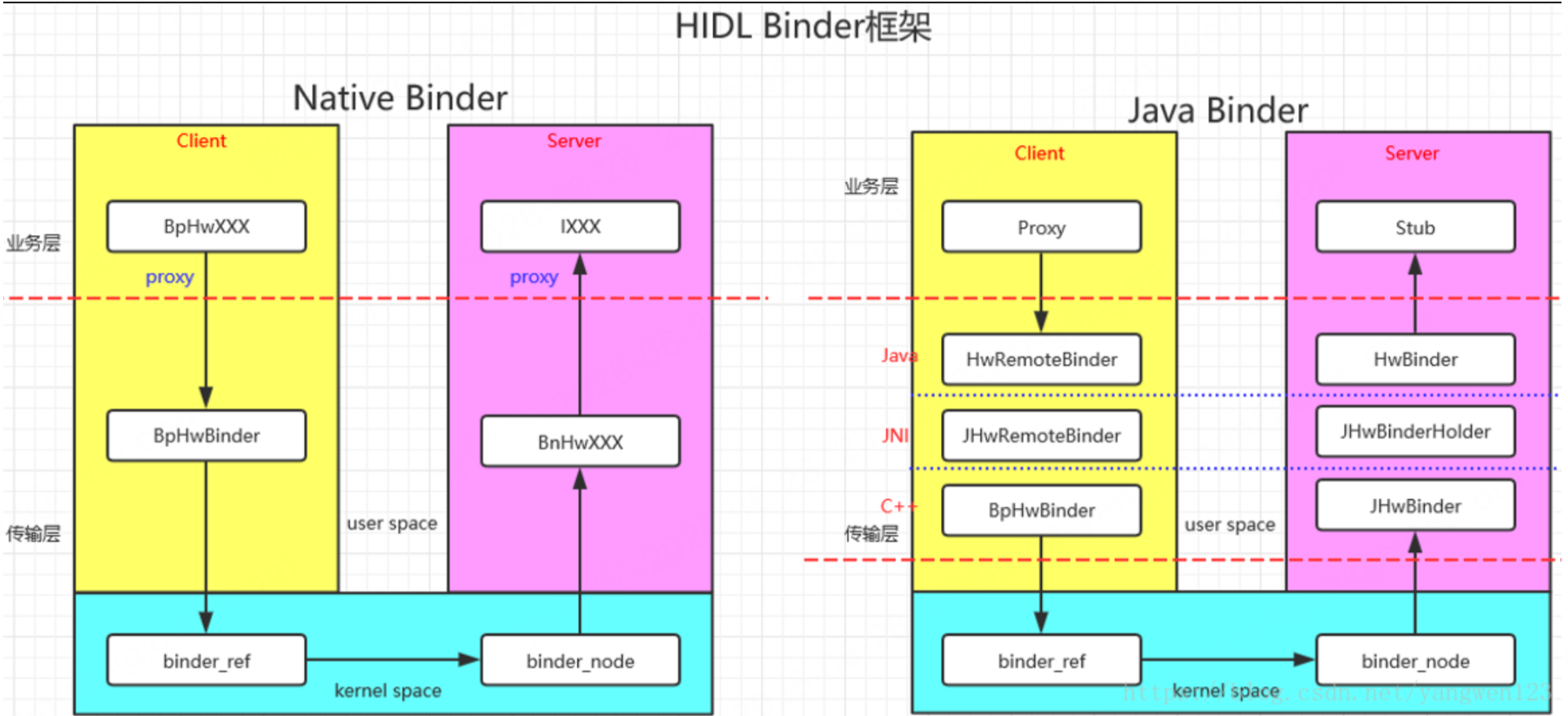

3）HIDL Binder架构

5、通信架构图

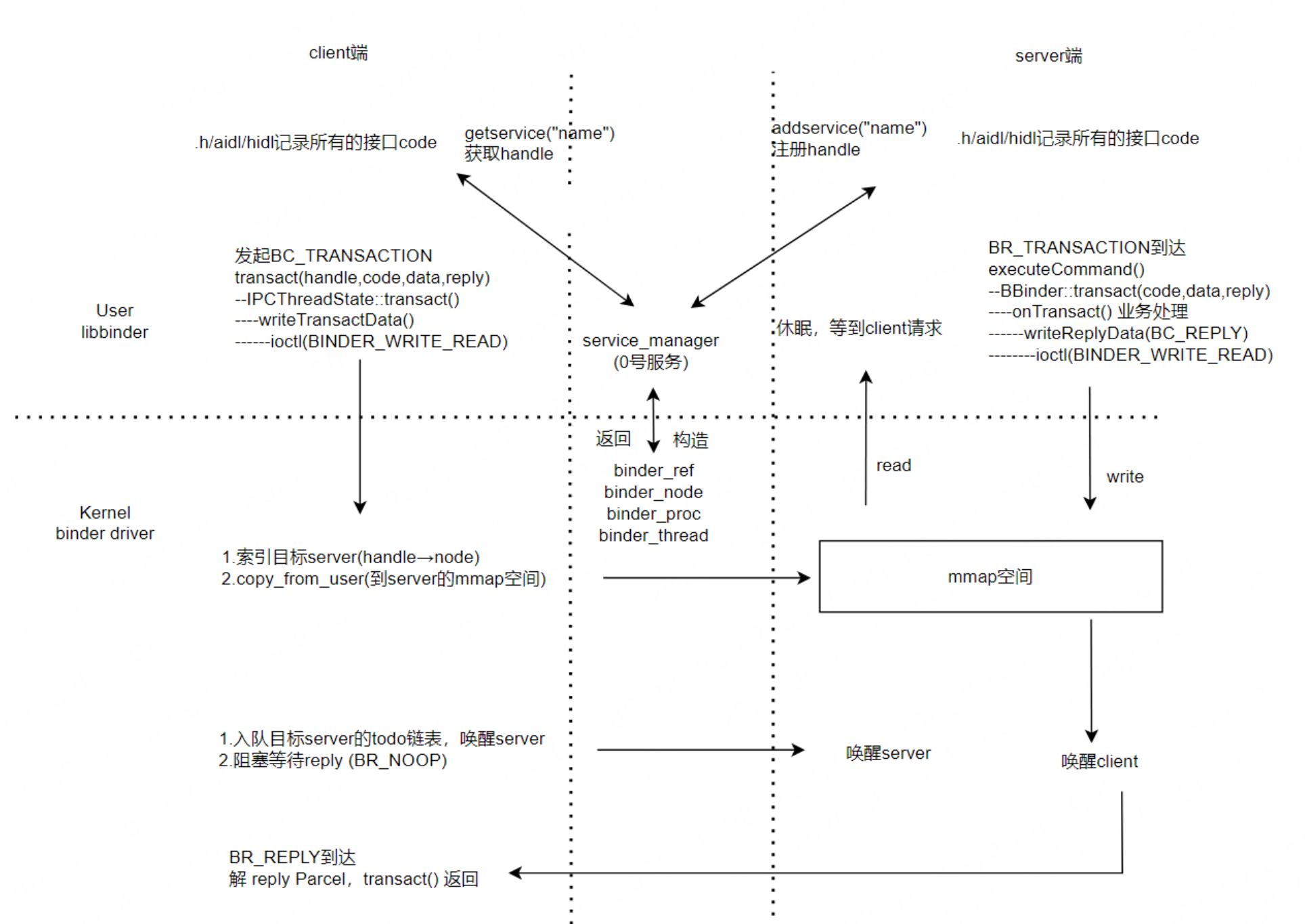

1）通信架构图

2）关键代码流程

复制代码

客户端调用 getService：

App 进程
    │
    ▼
BpServiceManager::getService(name)
    │
    ▼
BpRefBase::remote() → BpBinder(handle=0)
    │
    ▼
BpBinder::transact(GET_SERVICE, data, reply)
    │
    ▼
IPCThreadState::transact(handle=0, GET_SERVICE, ...)
    │
    ▼
ioctl(BINDER_WRITE_READ) ──────→ Binder Driver
                                      │
                                      ▼
                              查找 handle=0 对应的进程
                                      │
                                      ▼
System Server 进程
    │
    ▼
BBinder::onTransact(GET_SERVICE, ...)
    │
    ▼
BnServiceManager::onTransact(GET_SERVICE, ...)
    │
    ▼
ServiceManager::getService(name)  // 本地实现
    │
    ▼
返回结果 ←─────── IPCThreadState ──────── Binder Driver
                                      │
                                      ▼
                              客户端收到 reply

三、Binder 基础模型

3.1 Binder 全栈架构图（应用 → framework → native → libbinder → 内核）

自上而下五层，每层标注该层的关键技术；客户端调用沿箭头下沉到内核，内核一次拷贝 + 跨进程投递到服务端，服务端 onTransact 自下而上执行。右列是各层对应的源码位置。

复制代码

   应用层   App / Java · Kotlin
 ┌───────────────────────────────────────────────────────────────────┐
 │ • AIDL 接口 • Stub.Proxy(客户端 Bp) / Stub(服务端 Bn)                │  app/src/**/aidl
 │ • ServiceConnection.bindService • IBinder / Binder.java           │  android.os.*
 │ • ServiceManager.getService / addService（系统服务）                │
 └───────────────────────────────────────────────────────────────────┘
                       │ JNI：android_util_Binder.cpp（Java ↔ native）
                       ▼
   Framework 层   frameworks/base（Java）
 ┌───────────────────────────────────────────────────────────────────┐
 │ • android.os.Binder（服务端）/ BinderProxy（客户端代理）            │  frameworks/base/core/java/android/os
 │ • android.os.Parcel(Java) • IServiceManager.aidl                  │
 └───────────────────────────────────────────────────────────────────┘
                       │ Parcel 跨 JNI 下沉到 C++
                       ▼
   Native / C++ 层   libbinder
 ┌───────────────────────────────────────────────────────────────────┐
 │ • BpBinder(handle, transact)   ── 客户端代理                        │  libs/binder/BpBinder.cpp
 │ • BBinder(onTransact)          ── 服务端桩                          │  libs/binder/Binder.cpp
 │ • IInterface / asInterface() / DECLARE_META_INTERFACE              │  libs/binder/IInterface.h
 │ • IServiceManager + defaultServiceManager() • Parcel(C++)          │  libs/binder/IServiceManager.cpp
 │ • AIDL 生成的 BnXXX/BpXXX 即此层；HIDL → libhwbinder                │
 └───────────────────────────────────────────────────────────────────┘
                       │ transact → writeTransactionData(BC_TRANSACTION)
                       ▼
   libbinder 运行时   frameworks/native/libs/binder
 ┌───────────────────────────────────────────────────────────────────┐
 │ • ProcessState::self()   open(/dev/binder) + mmap(PROT_READ)       │  libs/binder/ProcessState.cpp
 │                           setThreadPoolMaxThreadCount（默认 15）     │
 │ • IPCThreadState::self() talkWithDriver → ioctl(BINDER_WRITE_READ) │  libs/binder/IPCThreadState.cpp
 │                           BC/BR 主循环 + executeCommand(BR_*)       │
 │                           joinThreadPool(BC_ENTER/REGISTER_LOOPER) │
 └───────────────────────────────────────────────────────────────────┘
                       │ ioctl(/dev/binder, BINDER_WRITE_READ, {BC_TRANSACTION, ...})
                       ▼
   内核 binder 驱动   drivers/android/binder.c（~6200 行）
 ┌───────────────────────────────────────────────────────────────────┐
 │ • 数据结构：binder_proc / thread / node / ref / buffer / txn        │  binder.c / binder_alloc.c
 │ • binder_transaction()： handle → ref → node → target_proc          │
 │     ① security_binder_transaction      SELinux 仲裁                 │
 │     ② binder_alloc_new_buf             在 target mmap 空间分配 buffer│
 │     ③ ★ 一次拷贝 copy_from_user         发送方 → target buffer       │
 │     ④ fixup flat_binder_object          binder↔handle / fd 转移     │
 │     ⑤ 入 target todo + 唤醒线程          → 对端 BR_TRANSACTION       │
 │ • 引用计数(强/弱) • 死亡通知 • 优先级继承 • BR_SPAWN_LOOPER 线程池   │
 ├───────────────────────────────────────────────────────────────────┤
 │ • binderfs： /dev/binder   /dev/hwbinder   /dev/vndbinder           │  binderfs.c
 │   （三域 = 三个独立 binder_context / context manager，Treble 隔离）  │
 └───────────────────────────────────────────────────────────────────┘

读图：

五层从上到下封装厚度递减：应用层最厚（AIDL 自动生成 Stub/Proxy，开发者只写接口），libbinder 运行时最薄（直接 ioctl），内核是真正的"搬运工"。
下沉路径（客户端） ：foo.方法() → Stub.Proxy transact → JNI → BpBinder::transact → IPCThreadState::transact 写 BC_TRANSACTION → ioctl(BINDER_WRITE_READ)。每一层只做一件事：上层打包参数，下层搬数据。
跨进程在内核发生 ：客户端到内核是普通 ioctl，内核 binder_transaction 把数据一次拷贝 进服务端 mmap 空间、唤醒服务端线程------服务端进程这才参与（BR_TRANSACTION → BBinder::onTransact → 业务），全程对应用透明。
三大域 ：图中 /dev/binder|hwbinder|vndbinder 是三个独立 binderfs 设备，物理隔离 framework/hw/vendor 三套服务空间（见 1.3）。
本图是"分层栈 "视角；1.3 是同一条链路的"调用时序"视角（Client/Server/Driver 三列），两者互补。

对照显示侧：libbinder 之于 binder ≈ libdrm 之于 DRM；AIDL 之于 libbinder ≈ "驱动自动生成胶水"（详见 Linux DRM 文档）。

3.2 核心概念

概念	说明
binder node	内核中代表"一个可被跨进程调用的对象"。服务端 `BBinder` 首次传递给驱动时创建，挂在 `binder_proc->nodes`（按 `ptr` 排序的红黑树）。
binder ref	客户端对某个 node 的"句柄引用"。`binder_ref->data.desc` 即用户态看到的 handle（0 表示 context manager）。同一进程对同一 node 只有一个 ref。
handle	用户态的 32 位引用号。`handle==0` 特指 servicemanager（context manager node）。
binder_buffer	在接收进程 mmap 空间里切出的一段缓冲，承载一次 transaction 的数据。用完由用户态 `BC_FREE_BUFFER` 归还。
binder_proc / binder_thread	一个打开 `/dev/binder` 的进程 / 一个 binder 线程。
flat_binder_object	Parcel 中"对象的扁平表示"------把一个强/弱 binder、handle、fd 等塞进数据流，驱动在 transaction 时改写它（binder↔handle 翻译、fd 转移）。

3.3 引用计数（强/弱）

binder node 同时被内核（internal_strong_refs）和用户态（local_strong_refs）引用，强弱两套独立计数。用户态通过 BC_ACQUIRE/RELEASE/INCREFS/DECREFS 显式增减；驱动在 transaction 期间临时增持，完成后归还。当强引用归零且无弱引用时，node 被释放；客户端在此之前用 BC_REQUEST_DEATH_NOTIFICATION 注册的死亡通知会以 BR_DEAD_BINDER 投递。

3.4 BC / BR 协议

BC_（Binder Command） ：用户态→驱动，写在 binder_write_read.write_buffer。如 BC_TRANSACTION、BC_REPLY、BC_ACQUIRE、BC_ENTER_LOOPER、BC_FREE_BUFFER、BC_REQUEST_DEATH_NOTIFICATION。
BR_（Binder Return） ：驱动→用户态，读自 read_buffer。如 BR_TRANSACTION、BR_REPLY、BR_TRANSACTION_COMPLETE、BR_DEAD_REPLY、BR_SPAWN_LOOPER、BR_NOOP。

一次 ioctl(BINDER_WRITE_READ) 同时携带一批 BC 与读出一批 BR。

四、源码目录

4.1 内核侧

复制代码

1.源码
kernel/drivers/android/*

2.UAPI
1）kernel/include/uapi/linux/android/binder.h（542 行，所有 ioctl 号、BC/BR、flat_binder_object 等）
2）kernel/include/uapi/linux/android/binderfs.h

文件	行数	角色
`binder.c`	6187	核心驱动：open/mmap/ioctl、transaction、node/ref/thread 管理、debugfs
`binder_alloc.c`	1244	每进程 buffer 分配器 + 一次拷贝页管理（LRU/shrinker）
`binder_alloc.h`	187	`struct binder_alloc` / `binder_buffer` / `binder_lru_page`
`binderfs.c`	~770	per-namespace 伪文件系统，动态创建 binder 设备节点 + `binder-control`
`binder_internal.h`	146	`binder_context` / `binder_device`、transaction-log、debug seq_file 声明
`binder_trace.h`	~415	ftrace `binder` 类别所有 `TRACE_EVENT`

4.2 用户态

层	路径	说明
libbinder	`frameworks/native/libs/binder/`	通用 Binder IPC：用于应用与系统服务（System Server）、应用之间等的常规进程间通信关键类：`ProcessState`、`IPCThreadState`、`BpBinder`、`BBinder`、`IServiceManager`、`Parcel`
libhwbinder	`system/libhwbinder/`	硬件 Binder IPC：专门用于 Android 框架（Framework）与硬件抽象层（HAL）之间的通信
servicemanager	`frameworks/native/cmds/servicemanager/`	`main.cpp` / `ServiceManager.cpp`(BnServiceManager) / `Access.cpp`(SELinux ACL)
hwservicemanager	system/hwservicemanager	硬件 Binder IPC
aidl-gen	`system/tools/aidl/`	将 `.aidl` 生成 BnXXX/BpXXX（C++/Java/NDK）
hidl-gen	`system/tools/hidl/`	将 `.hal` 生成 HIDL 桩
