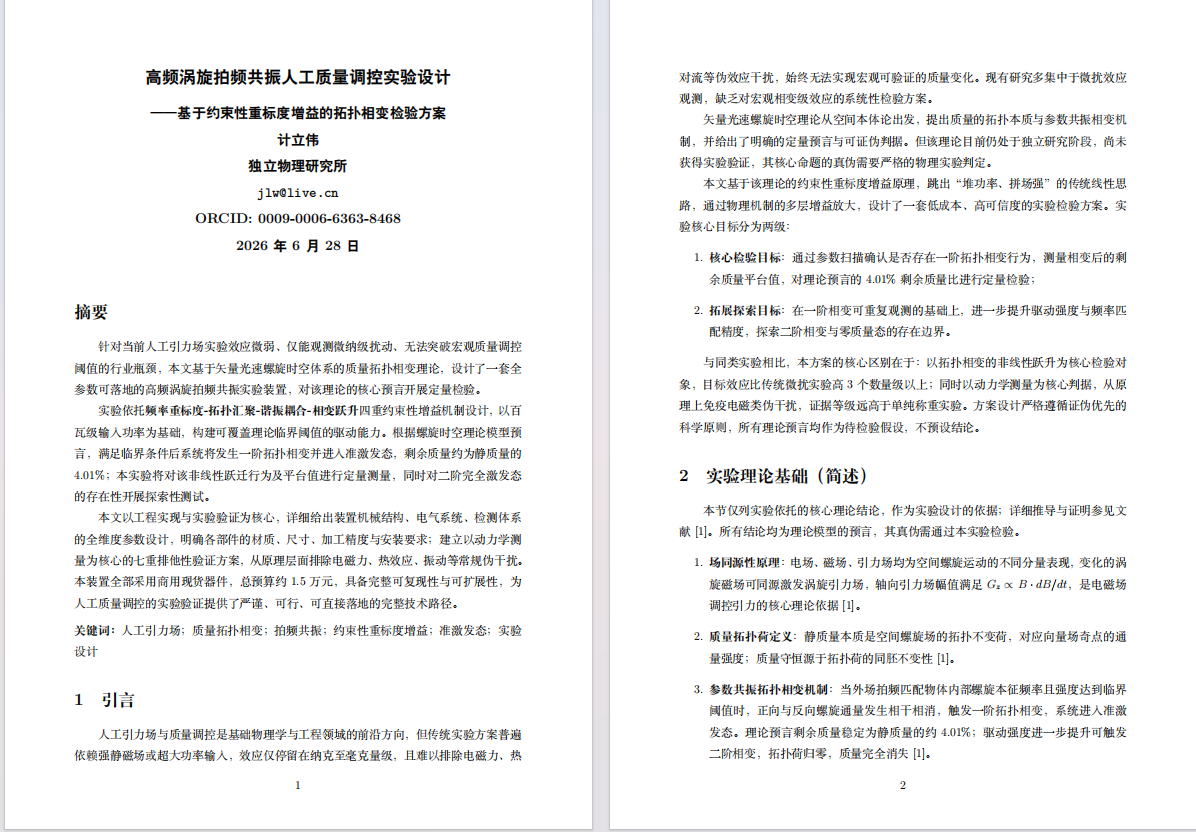

高频涡旋拍频共振人工质量调控实验设计
------ 基于约束性重标度增益的拓扑相变检验方案
计立伟
独立物理研究所
ORCID: 0009-0006-6363-8468
2026年6月28日
摘要
针对当前人工引力场实验效应微弱、仅能观测微纳级扰动、无法突破宏观质量调控阈值的行业瓶颈，本文基于矢量光速螺旋时空体系的质量拓扑相变理论，设计了一套全参数可落地的高频涡旋拍频共振实验装置，对该理论的核心预言开展定量检验。
实验依托频率重标度 - 拓扑汇聚 - 谐振耦合 - 相变跃升四重约束性增益机制设计，以百瓦级输入功率为基础，构建可覆盖理论临界阈值的驱动能力。根据螺旋时空理论模型预言，满足临界条件后系统将发生一阶拓扑相变并进入准激发态，剩余质量约为静质量的 4.01%；本实验将对该非线性跃迁行为及平台值进行定量测量，同时对二阶完全激发态的存在性开展探索性测试。
本文以工程实现与实验验证为核心，详细给出装置机械结构、电气系统、检测体系的全维度参数设计，明确各部件的材质、尺寸、加工精度与安装要求；建立以动力学测量为核心的七重排他性验证方案，从原理层面排除电磁力、热效应、振动等常规伪干扰。本装置全部采用商用现货器件，总预算约 1.5 万元，具备完整可复现性与可扩展性，为人工质量调控的实验验证提供了严谨、可行、可直接落地的完整技术路径。
关键词：人工引力场；质量拓扑相变；拍频共振；约束性重标度增益；准激发态；实验设计
1 引言
人工引力场与质量调控是基础物理学与工程领域的前沿方向，但传统实验方案普遍依赖强静磁场或超大功率输入，效应仅停留在纳克至毫克量级，且难以排除电磁力、热对流等伪效应干扰，始终无法实现宏观可验证的质量变化。现有研究多集中于微扰效应观测，缺乏对宏观相变级效应的系统性检验方案。
矢量光速螺旋时空理论从空间本体论出发，提出质量的拓扑本质与参数共振相变机制，并给出了明确的定量预言与可证伪判据。但该理论目前仍处于独立研究阶段，尚未获得实验验证，其核心命题的真伪需要严格的物理实验判定。
本文基于该理论的约束性重标度增益原理，跳出 "堆功率、拼场强" 的传统线性思路，通过物理机制的多层增益放大，设计了一套低成本、高可信度的实验检验方案。实验核心目标分为两级：
- 核心检验目标：通过参数扫描确认是否存在一阶拓扑相变行为，测量相变后的剩余质量平台值，对理论预言的 4.01% 剩余质量比进行定量检验；
- 拓展探索目标：在一阶相变可重复观测的基础上，进一步提升驱动强度与频率匹配精度，探索二阶相变与零质量态的存在边界。
与同类实验相比，本方案的核心区别在于：以拓扑相变的非线性跃升为核心检验对象，目标效应比传统微扰实验高 3 个数量级以上；同时以动力学测量为核心判据，从原理上免疫电磁类伪干扰，证据等级远高于单纯称重实验。方案设计严格遵循证伪优先的科学原则，所有理论预言均作为待检验假设，不预设结论。
2 实验理论基础（简述）
本节仅列实验依托的核心理论结论，作为实验设计的依据；详细推导与证明参见文献 1。所有结论均为理论模型的预言，其真伪需通过本实验检验。
- 场同源性原理：电场、磁场、引力场均为空间螺旋运动的不同分量表现，变化的涡旋磁场可同源激发涡旋引力场，轴向引力场幅值满足 Gz∝B⋅dB/dt，是电磁场调控引力的核心理论依据 1。
- 质量拓扑荷定义：静质量本质是空间螺旋场的拓扑不变荷，对应向量场奇点的通量强度；质量守恒源于拓扑荷的同胚不变性 1。
- 参数共振拓扑相变机制：当外场拍频匹配物体内部螺旋本征频率且强度达到临界阈值时，正向与反向螺旋通量发生相干相消，触发一阶拓扑相变，系统进入准激发态。理论预言剩余质量稳定为静质量的约 4.01%；驱动强度进一步提升可触发二阶相变，拓扑荷归零，质量完全消失 1。
- 约束性四重重标度增益：通过时域频率、空域拓扑汇聚、频域谐振耦合、拓扑域相变跃升四层机制叠加，总有效增益可达 10¹² 量级，使百瓦级输入足以跨越相变阈值。该机制是本实验装置设计的核心支撑 1。

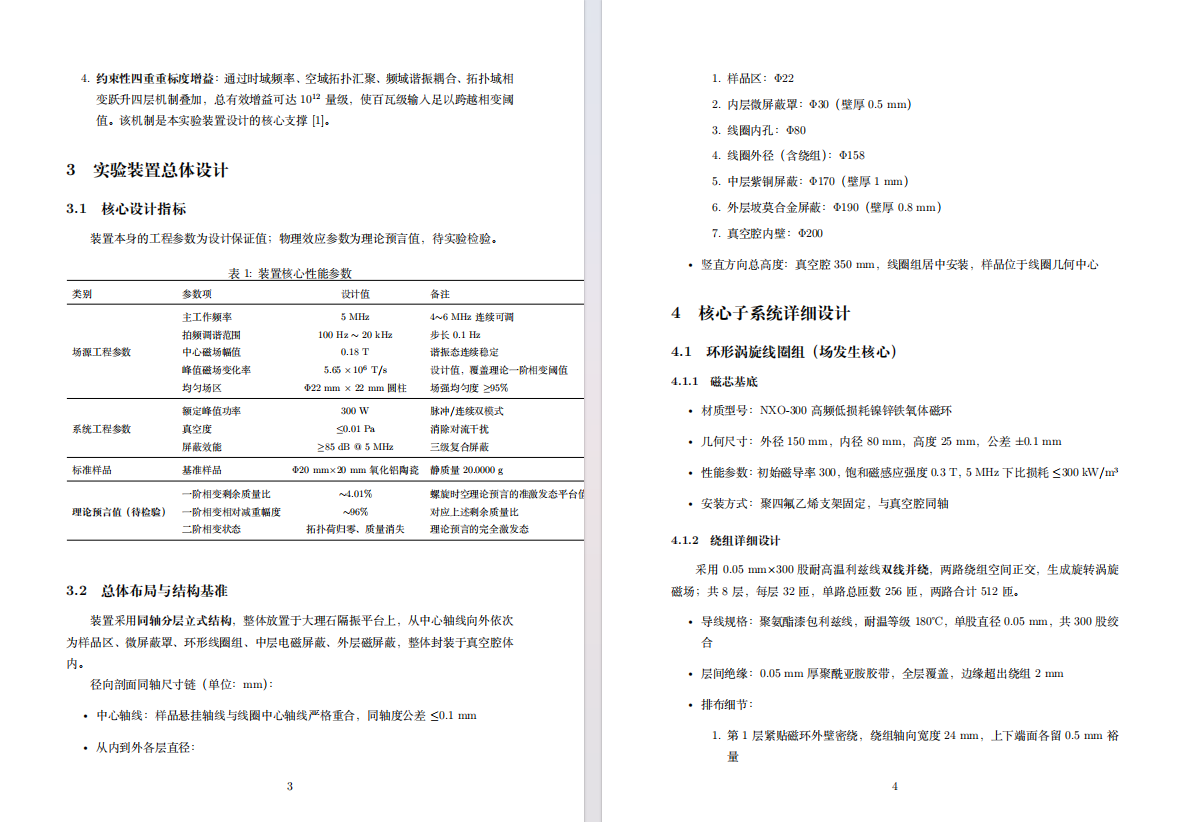

3 实验装置总体设计
3.1 核心设计指标
装置本身的工程参数为设计保证值；物理效应参数为理论预言值，待实验检验。
表 1 装置核心性能参数
表格
| 类别 | 参数项 | 设计值 | 备注 |
|---|---|---|---|
| 场源工程参数 | 主工作频率 | 5 MHz | 4~6 MHz 连续可调 |
| 拍频调谐范围 | 100 Hz ~ 20 kHz | 步长 0.1 Hz | |
| 中心磁场幅值 | 0.18 T | 谐振态连续稳定 | |
| 峰值磁场变化率 | 5.65×10⁶ T/s | 设计值，覆盖理论一阶相变阈值 | |
| 均匀场区 | Φ22 mm × 22 mm 圆柱 | 场强均匀度≥95% | |
| 系统工程参数 | 额定峰值功率 | 300 W | 脉冲 / 连续双模式 |
| 真空度 | ≤0.01 Pa | 消除对流干扰 | |
| 屏蔽效能 | ≥85 dB @ 5 MHz | 三级复合屏蔽 | |
| 标准样品 | 基准样品 | Φ20 mm×20 mm 氧化铝陶瓷 | 静质量 20.0000 g |
| 理论预言值（待检验） | 一阶相变剩余质量比 | ~4.01% | 螺旋时空理论预言的准激发态平台值 |
| 一阶相变相对减重幅度 | ~96% | 对应上述剩余质量比 | |
| 二阶相变状态 | 拓扑荷归零、质量消失 | 理论预言的完全激发态 |
3.2 总体布局与结构基准
装置采用同轴分层立式结构，整体放置于大理石隔振平台上，从中心轴线向外依次为样品区、微屏蔽罩、环形线圈组、中层电磁屏蔽、外层磁屏蔽，整体封装于真空腔体内。
径向剖面同轴尺寸链（单位：mm）：
- 中心轴线：样品悬挂轴线与线圈中心轴线严格重合，同轴度公差≤0.1 mm
- 从内到外各层直径：
- 样品区：Φ22
- 内层微屏蔽罩：Φ30（壁厚 0.5 mm）
- 线圈内孔：Φ80
- 线圈外径（含绕组）：Φ158
- 中层紫铜屏蔽：Φ170（壁厚 1 mm）
- 外层坡莫合金屏蔽：Φ190（壁厚 0.8 mm）
- 真空腔内壁：Φ200
- 竖直方向总高度：真空腔 350 mm，线圈组居中安装，样品位于线圈几何中心
4 核心子系统详细设计
4.1 环形涡旋线圈组（场发生核心）
4.1.1 磁芯基底
- 材质型号：NXO-300 高频低损耗镍锌铁氧体磁环
- 几何尺寸：外径 150 mm，内径 80 mm，高度 25 mm，公差 ±0.1 mm
- 性能参数：初始磁导率 300，饱和磁感应强度 0.3 T，5 MHz 下比损耗≤300 kW/m³
- 安装方式：聚四氟乙烯支架固定，与真空腔同轴
4.1.2 绕组详细设计
采用 0.05 mm×300 股耐高温利兹线双线并绕，两路绕组空间正交，生成旋转涡旋磁场；共 8 层，每层 32 匝，单路总匝数 256 匝，两路合计 512 匝。
- 导线规格：聚氨酯漆包利兹线，耐温等级 180℃，单股直径 0.05 mm，共 300 股绞合
- 层间绝缘：0.05 mm 厚聚酰亚胺胶带，全层覆盖，边缘超出绕组 2 mm
- 排布细节：
- 第 1 层紧贴磁环外壁密绕，绕组轴向宽度 24 mm，上下端面各留 0.5 mm 裕量

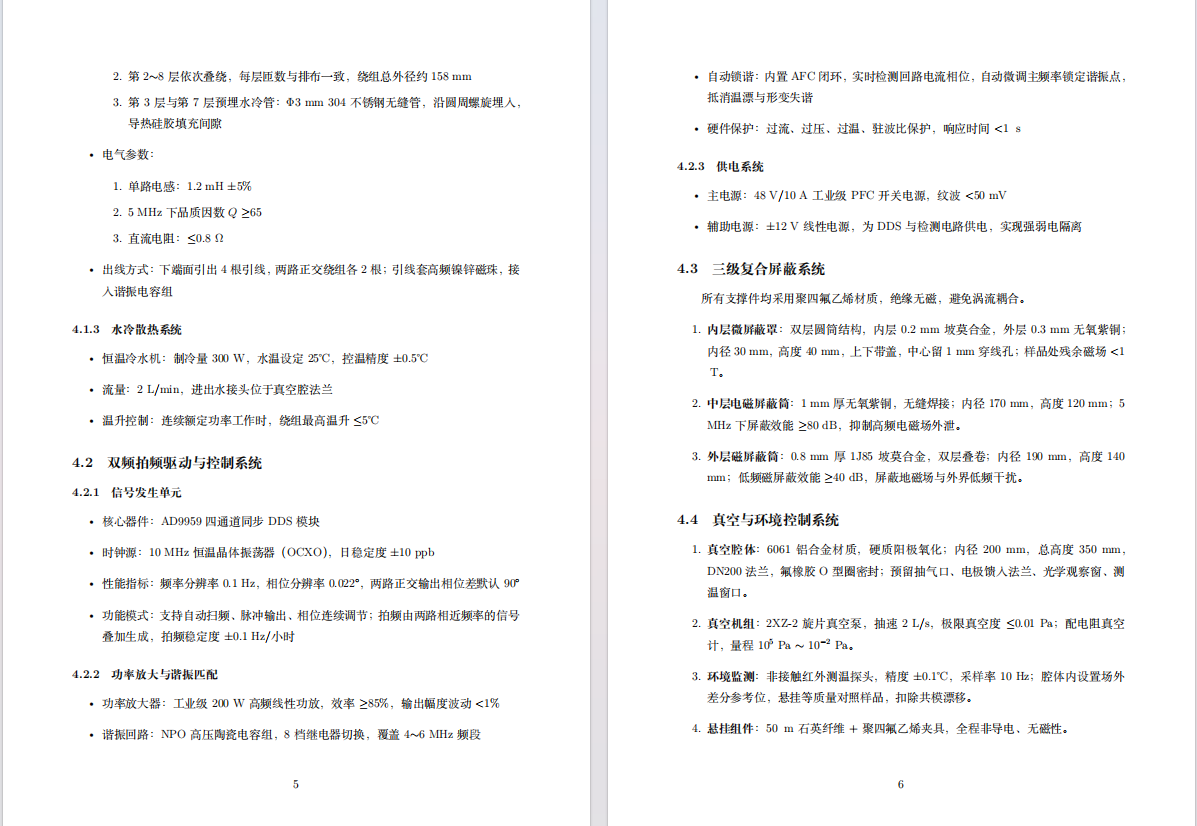

- 第 2~8 层依次叠绕，每层匝数与排布一致，绕组总外径约 158 mm
- 第 3 层与第 7 层预埋水冷管：Φ3 mm 304 不锈钢无缝管，沿圆周螺旋埋入，导热硅胶填充间隙
- 电气参数：
- 单路电感：1.2 mH ±5%
- 5 MHz 下品质因数 Q≥65
- 直流电阻：≤0.8 Ω
- 出线方式：下端面引出 4 根引线，两路正交绕组各 2 根；引线套高频镍锌磁珠，接入谐振电容组
4.1.3 水冷散热系统
- 恒温冷水机：制冷量 300 W，水温设定 25℃，控温精度 ±0.5℃
- 流量：2 L/min，进出水接头位于真空腔法兰
- 温升控制：连续额定功率工作时，绕组最高温升≤5℃
4.2 双频拍频驱动与控制系统
4.2.1 信号发生单元
- 核心器件：AD9959 四通道同步 DDS 模块
- 时钟源：10 MHz 恒温晶体振荡器（OCXO），日稳定度 ±10 ppb
- 性能指标：频率分辨率 0.1 Hz，相位分辨率 0.022°，两路正交输出相位差默认 90°
- 功能模式：支持自动扫频、脉冲输出、相位连续调节；拍频由两路相近频率的信号叠加生成，拍频稳定度 ±0.1 Hz / 小时
4.2.2 功率放大与谐振匹配
- 功率放大器：工业级 200 W 高频线性功放，效率≥85%，输出幅度波动 < 1%
- 谐振回路：NPO 高压陶瓷电容组，8 档继电器切换，覆盖 4~6 MHz 频段
- 自动锁谐：内置 AFC 闭环，实时检测回路电流相位，自动微调主频率锁定谐振点，抵消温漂与形变失谐
- 硬件保护：过流、过压、过温、驻波比保护，响应时间 < 1 μs
4.2.3 供电系统
- 主电源：48 V/10 A 工业级 PFC 开关电源，纹波 < 50 mV
- 辅助电源：±12 V 线性电源，为 DDS 与检测电路供电，实现强弱电隔离
4.3 三级复合屏蔽系统
所有支撑件均采用聚四氟乙烯材质，绝缘无磁，避免涡流耦合。
- 内层微屏蔽罩：双层圆筒结构，内层 0.2 mm 坡莫合金，外层 0.3 mm 无氧紫铜；内径 30 mm，高度 40 mm，上下带盖，中心留 1 mm 穿线孔；样品处残余磁场 < 1 μT。
- 中层电磁屏蔽筒：1 mm 厚无氧紫铜，无缝焊接；内径 170 mm，高度 120 mm；5 MHz 下屏蔽效能≥80 dB，抑制高频电磁场外泄。
- 外层磁屏蔽筒：0.8 mm 厚 1J85 坡莫合金，双层叠卷；内径 190 mm，高度 140 mm；低频磁屏蔽效能≥40 dB，屏蔽地磁场与外界低频干扰。
4.4 真空与环境控制系统
- 真空腔体：6061 铝合金材质，硬质阳极氧化；内径 200 mm，总高度 350 mm，DN200 法兰，氟橡胶 O 型圈密封；预留抽气口、电极馈入法兰、光学观察窗、测温窗口。
- 真空机组：2XZ-2 旋片真空泵，抽速 2 L/s，极限真空度≤0.01 Pa；配电阻真空计，量程 10⁵ Pa ~ 10⁻² Pa。
- 环境监测：非接触红外测温探头，精度 ±0.1℃，采样率 10 Hz；腔体内设置场外差分参考位，悬挂等质量对照样品，扣除共模漂移。
- 悬挂组件：50 μm 石英纤维 + 聚四氟乙烯夹具，全程非导电、无磁性。

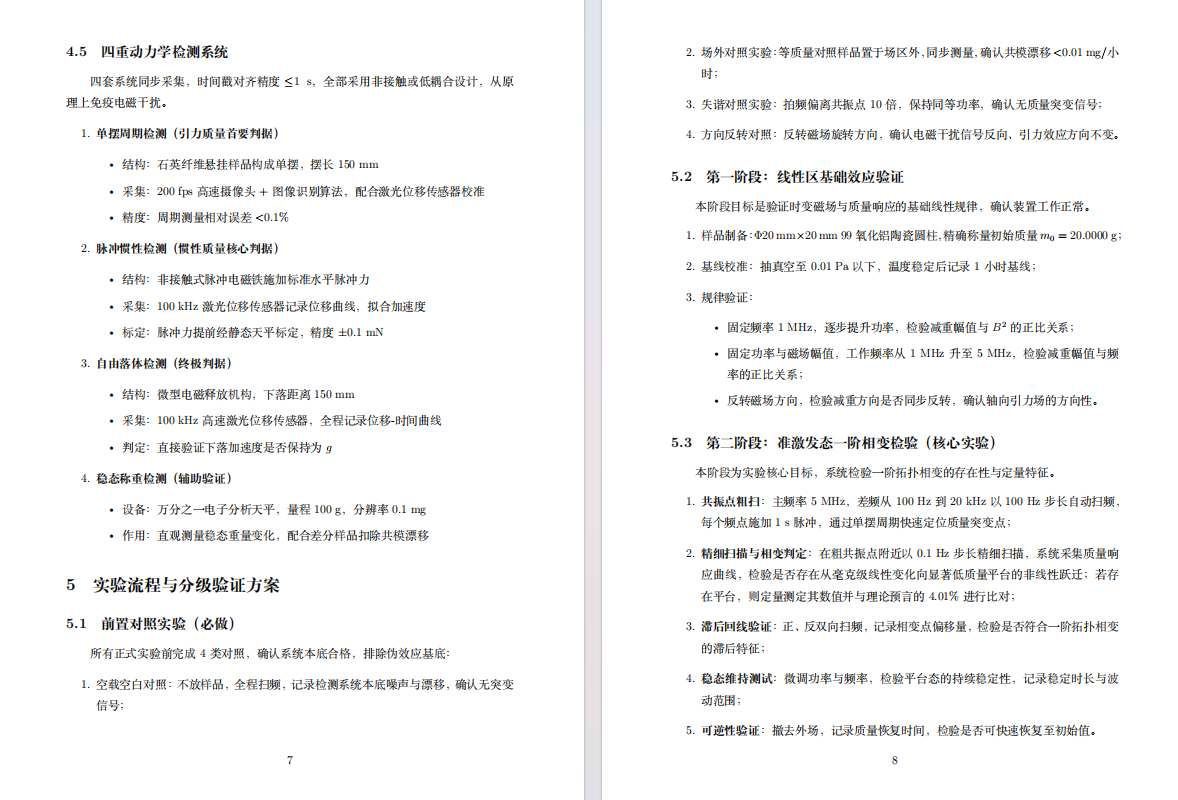

4.5 四重动力学检测系统
四套系统同步采集，时间戳对齐精度≤1 μs，全部采用非接触或低耦合设计，从原理上免疫电磁干扰。
- 单摆周期检测（引力质量首要判据）
- 结构：石英纤维悬挂样品构成单摆，摆长 150 mm
- 采集：200 fps 高速摄像头 + 图像识别算法，配合激光位移传感器校准
- 精度：周期测量相对误差 < 0.1%
- 脉冲惯性检测（惯性质量核心判据）
- 结构：非接触式脉冲电磁铁施加标准水平脉冲力
- 采集：100 kHz 激光位移传感器记录位移曲线，拟合加速度
- 标定：脉冲力提前经静态天平标定，精度 ±0.1 mN
- 自由落体检测（终极判据）
- 结构：微型电磁释放机构，下落距离 150 mm
- 采集：100 kHz 高速激光位移传感器，全程记录位移 - 时间曲线
- 判定：直接验证下落加速度是否保持为 g
- 稳态称重检测（辅助验证）
- 设备：万分之一电子分析天平，量程 100 g，分辨率 0.1 mg
- 作用：直观测量稳态重量变化，配合差分样品扣除共模漂移
5 实验流程与分级验证方案
5.1 前置对照实验（必做）
所有正式实验前完成 4 类对照，确认系统本底合格，排除伪效应基底：
- 空载空白对照：不放样品，全程扫频，记录检测系统本底噪声与漂移，确认无突变信号；
- 场外对照实验：等质量对照样品置于场区外，同步测量，确认共模漂移 < 0.01 mg / 小时；
- 失谐对照实验：拍频偏离共振点 10 倍，保持同等功率，确认无质量突变信号；
- 方向反转对照：反转磁场旋转方向，确认电磁干扰信号反向、引力效应方向不变。
5.2 第一阶段：线性区基础效应验证
本阶段目标是验证时变磁场与质量响应的基础线性规律，确认装置工作正常。
- 样品制备：Φ20 mm×20 mm 99 氧化铝陶瓷圆柱，精确称量初始质量m0=20.0000 g；
- 基线校准：抽真空至 0.01 Pa 以下，温度稳定后记录 1 小时基线；
- 规律验证：
- 固定频率 1 MHz，逐步提升功率，检验减重幅值与B2的正比关系；
- 固定功率与磁场幅值，工作频率从 1 MHz 升至 5 MHz，检验减重幅值与频率的正比关系；
- 反转磁场方向，检验减重方向是否同步反转，确认轴向引力场的方向性。
5.3 第二阶段：准激发态一阶相变检验（核心实验）
本阶段为实验核心目标，系统检验一阶拓扑相变的存在性与定量特征。
- 共振点粗扫：主频率 5 MHz，差频从 100 Hz 到 20 kHz 以 100 Hz 步长自动扫频，每个频点施加 1 s 脉冲，通过单摆周期快速定位质量突变点；
- 精细扫描与相变判定：在粗共振点附近以 0.1 Hz 步长精细扫描，系统采集质量响应曲线，检验是否存在从毫克级线性变化向显著低质量平台的非线性跃迁；若存在平台，则定量测定其数值并与理论预言的 4.01% 进行比对；
- 滞后回线验证：正、反双向扫频，记录相变点偏移量，检验是否符合一阶拓扑相变的滞后特征；
- 稳态维持测试：微调功率与频率，检验平台态的持续稳定性，记录稳定时长与波动范围；
- 可逆性验证：撤去外场，记录质量恢复时间，检验是否可快速恢复至初始值。

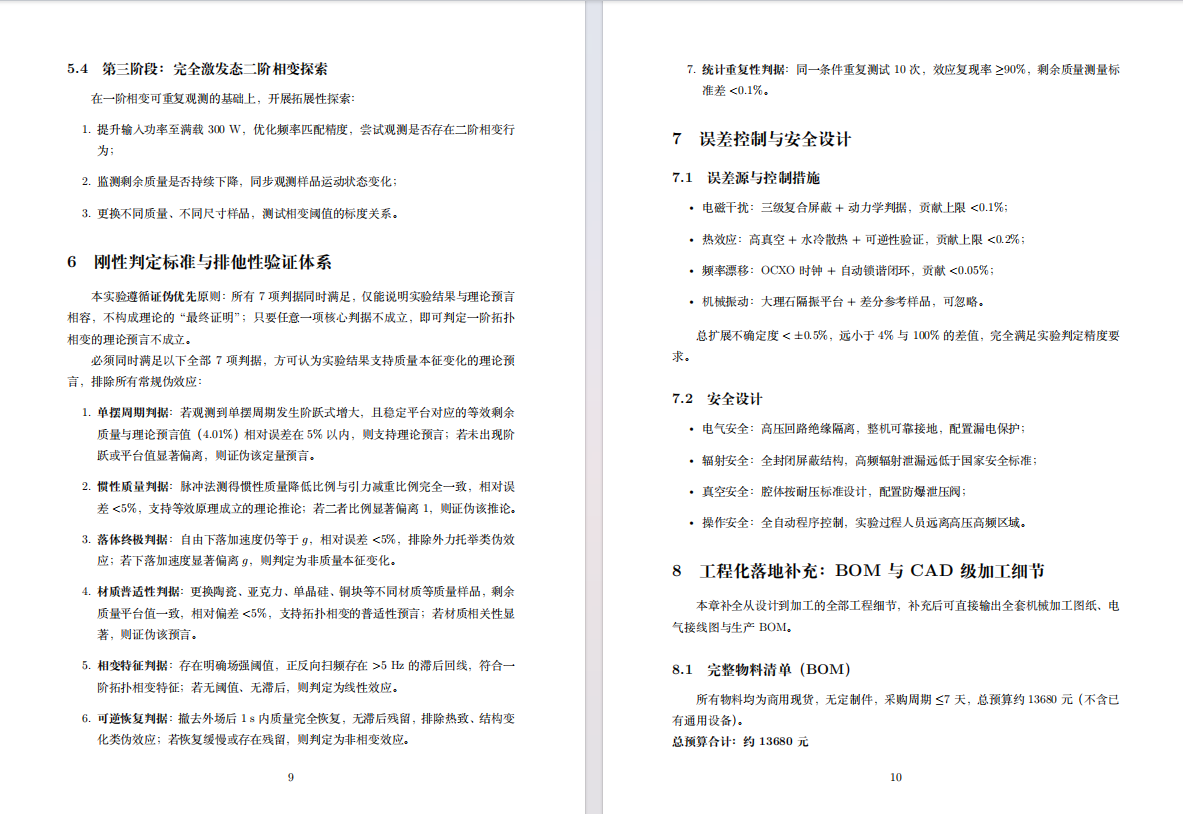

5.4 第三阶段：完全激发态二阶相变探索
在一阶相变可重复观测的基础上，开展拓展性探索：
- 提升输入功率至满载 300 W，优化频率匹配精度，尝试观测是否存在二阶相变行为；
- 监测剩余质量是否持续下降，同步观测样品运动状态变化；
- 更换不同质量、不同尺寸样品，测试相变阈值的标度关系。
6 刚性判定标准与排他性验证体系
本实验遵循证伪优先原则：所有 7 项判据同时满足，仅能说明实验结果与理论预言相容，不构成理论的 "最终证明"；只要任意一项核心判据不成立，即可判定一阶拓扑相变的理论预言不成立。
必须同时满足以下全部 7 项判据，方可认为实验结果支持质量本征变化的理论预言，排除所有常规伪效应：
- 单摆周期判据：若观测到单摆周期发生阶跃式增大，且稳定平台对应的等效剩余质量与理论预言值（4.01%）相对误差在 5% 以内，则支持理论预言；若未出现阶跃或平台值显著偏离，则证伪该定量预言。
- 惯性质量判据：脉冲法测得惯性质量降低比例与引力减重比例完全一致，相对误差 < 5%，支持等效原理成立的理论推论；若二者比例显著偏离 1，则证伪该推论。
- 落体终极判据：自由下落加速度仍等于 g，相对误差 < 5%，排除外力托举类伪效应；若下落加速度显著偏离 g，则判定为非质量本征变化。
- 材质普适性判据：更换陶瓷、亚克力、单晶硅、铜块等不同材质等质量样品，剩余质量平台值一致，相对偏差 < 5%，支持拓扑相变的普适性预言；若材质相关性显著，则证伪该预言。
- 相变特征判据：存在明确场强阈值，正反向扫频存在 > 5 Hz 的滞后回线，符合一阶拓扑相变特征；若无阈值、无滞后，则判定为线性效应。
- 可逆恢复判据：撤去外场后 1 s 内质量完全恢复，无滞后残留，排除热致、结构变化类伪效应；若恢复缓慢或存在残留，则判定为非相变效应。
- 统计重复性判据：同一条件重复测试 10 次，效应复现率≥90%，剩余质量测量标准差 < 0.1%。
7 误差控制与安全设计
7.1 误差源与控制措施
- 电磁干扰：三级复合屏蔽 + 动力学判据，贡献上限 < 0.1%；
- 热效应：高真空 + 水冷散热 + 可逆性验证，贡献上限 < 0.2%；
- 频率漂移：OCXO 时钟 + 自动锁谐闭环，贡献 < 0.05%；
- 机械振动：大理石隔振平台 + 差分参考样品，可忽略。
总扩展不确定度 <±0.5%，远小于 4% 与 100% 的差值，完全满足实验判定精度要求。
7.2 安全设计
- 电气安全：高压回路绝缘隔离，整机可靠接地，配置漏电保护；
- 辐射安全：全封闭屏蔽结构，高频辐射泄漏远低于国家安全标准；
- 真空安全：腔体按耐压标准设计，配置防爆泄压阀；
- 操作安全：全自动程序控制，实验过程人员远离高压高频区域。
8 工程化落地补充：BOM 与 CAD 级加工细节
本章补全从设计到加工的全部工程细节，补充后可直接输出全套机械加工图纸、电气接线图与生产 BOM。

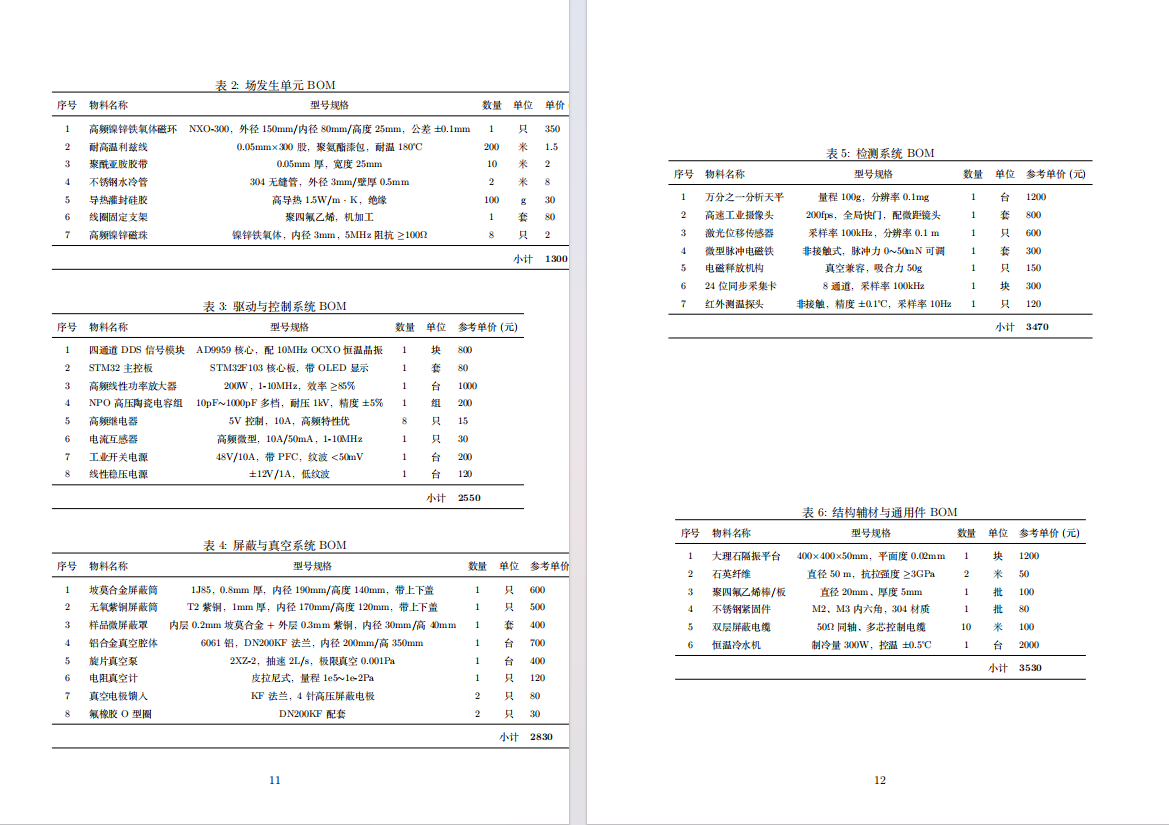

8.1 完整物料清单（BOM）
所有物料均为商用现货，无定制件，采购周期≤7 天，总预算约 13680 元（不含已有通用设备）。
表 2 场发生单元 BOM
表格
| 序号 | 物料名称 | 型号规格 | 数量 | 单位 | 参考单价 (元) | 备注 |
|---|---|---|---|---|---|---|
| 1 | 高频镍锌铁氧体磁环 | NXO-300，外径 150mm / 内径 80mm / 高度 25mm，公差 ±0.1mm | 1 | 只 | 350 | 初始磁导率 μi=300，饱和 Bs=0.3T |
| 2 | 耐高温利兹线 | 0.05mm×300 股，聚氨酯漆包，耐温 180℃ | 200 | 米 | 1.5 | 双线并绕，两路正交 |
| 3 | 聚酰亚胺胶带 | 0.05mm 厚，宽度 25mm | 10 | 米 | 2 | 层间绝缘 |
| 4 | 不锈钢水冷管 | 304 无缝管，外径 3mm / 壁厚 0.5mm | 2 | 米 | 8 | 螺旋预埋散热 |
| 5 | 导热灌封硅胶 | 高导热 1.5W/m・K，绝缘 | 100 | g | 30 | 填充水冷管间隙 |
| 6 | 线圈固定支架 | 聚四氟乙烯，机加工 | 1 | 套 | 80 | 同轴固定磁环 |
| 7 | 高频镍锌磁珠 | 镍锌铁氧体，内径 3mm，5MHz 阻抗≥100Ω | 8 | 只 | 2 | 引线高频滤波 |
| 小计 | - | - | - | - | 1300 | - |
表 3 驱动与控制系统 BOM
表格
| 序号 | 物料名称 | 型号规格 | 数量 | 单位 | 参考单价 (元) | 备注 |
|---|---|---|---|---|---|---|
| 1 | 四通道 DDS 信号模块 | AD9959 核心，配 10MHz OCXO 恒温晶振 | 1 | 块 | 800 | 频率分辨率 0.1Hz，相位可调 |
| 2 | STM32 主控板 | STM32F103 核心板，带 OLED 显示 | 1 | 套 | 80 | 扫频、锁谐、保护逻辑 |
| 3 | 高频线性功率放大器 | 200W，1-10MHz，效率≥85% | 1 | 台 | 1000 | 带驻波、过温保护 |
| 4 | NPO 高压陶瓷电容组 | 10pF~1000pF 多档，耐压 1kV，精度 ±5% | 1 | 组 | 200 | 8 档继电器切换谐振匹配 |
| 5 | 高频继电器 | 5V 控制，10A，高频特性优 | 8 | 只 | 15 | 电容档位切换 |
| 6 | 电流互感器 | 高频微型，10A/50mA，1-10MHz | 1 | 只 | 30 | AFC 锁谐电流采样 |
| 7 | 工业开关电源 | 48V/10A，带 PFC，纹波 < 50mV | 1 | 台 | 200 | 功放主供电 |
| 8 | 线性稳压电源 | ±12V/1A，低纹波 | 1 | 台 | 120 | 控制与检测电路供电 |
| 小计 | - | - | - | - | 2550 | - |
表 4 屏蔽与真空系统 BOM
表格
| 序号 | 物料名称 | 型号规格 | 数量 | 单位 | 参考单价 (元) | 备注 |
|---|---|---|---|---|---|---|
| 1 | 坡莫合金屏蔽筒 | 1J85，0.8mm 厚，内径 190mm / 高度 140mm，带上下盖 | 1 | 只 | 600 | 外层低频磁屏蔽 |
| 2 | 无氧紫铜屏蔽筒 | T2 紫铜，1mm 厚，内径 170mm / 高度 120mm，带上下盖 | 1 | 只 | 500 | 中层高频电磁屏蔽 |
| 3 | 样品微屏蔽罩 | 内层 0.2mm 坡莫合金 + 外层 0.3mm 紫铜，内径 30mm / 高 40mm | 1 | 套 | 400 | 样品端二次屏蔽 |
| 4 | 铝合金真空腔体 | 6061 铝，DN200KF 法兰，内径 200mm / 高 350mm | 1 | 台 | 700 | 硬质阳极氧化，带观察窗 |
| 5 | 旋片真空泵 | 2XZ-2，抽速 2L/s，极限真空 0.001Pa | 1 | 台 | 400 | 配 KF25 波纹管 |
| 6 | 电阻真空计 | 皮拉尼式，量程 1e5~1e-2Pa | 1 | 只 | 120 | 实时真空度监测 |
| 7 | 真空电极馈入 | KF 法兰，4 针高压屏蔽电极 | 2 | 只 | 80 | 功率与信号馈入 |
| 8 | 氟橡胶 O 型圈 | DN200KF 配套 | 2 | 只 | 30 | 法兰密封 |
| 小计 | - | - | - | - | 2830 | - |
表 5 检测系统 BOM
表格
| 序号 | 物料名称 | 型号规格 | 数量 | 单位 | 参考单价 (元) | 备注 |
|---|---|---|---|---|---|---|
| 1 | 万分之一分析天平 | 量程 100g，分辨率 0.1mg | 1 | 台 | 1200 | 稳态称重辅助 |
| 2 | 高速工业摄像头 | 200fps，全局快门，配微距镜头 | 1 | 套 | 800 | 单摆周期图像识别 |
| 3 | 激光位移传感器 | 采样率 100kHz，分辨率 0.1μm | 1 | 只 | 600 | 位移与加速度测量 |
| 4 | 微型脉冲电磁铁 | 非接触式，脉冲力 0~50mN 可调 | 1 | 套 | 300 | 惯性质量检测 |
| 5 | 电磁释放机构 | 真空兼容，吸合力 50g | 1 | 只 | 150 | 自由落体释放 |
| 6 | 24 位同步采集卡 | 8 通道，采样率 100kHz | 1 | 块 | 300 | 多信号同步采集 |
| 7 | 红外测温探头 | 非接触，精度 ±0.1℃，采样率 10Hz | 1 | 只 | 120 | 样品温度监测 |
| 小计 | - | - | - | - | 3470 | - |
表 6 结构辅材与通用件 BOM
表格
| 序号 | 物料名称 | 型号规格 | 数量 | 单位 | 参考单价 (元) | 备注 |
|---|---|---|---|---|---|---|
| 1 | 大理石隔振平台 | 400×400×50mm，平面度 0.02mm | 1 | 块 | 1200 | 整机隔振 |
| 2 | 石英纤维 | 直径 50μm，抗拉强度≥3GPa | 2 | 米 | 50 | 样品悬挂 |
| 3 | 聚四氟乙烯棒 / 板 | 直径 20mm、厚度 5mm | 1 | 批 | 100 | 夹具、支架加工 |
| 4 | 不锈钢紧固件 | M2、M3 内六角，304 材质 | 1 | 批 | 80 | 结构固定 |
| 5 | 双层屏蔽电缆 | 50Ω 同轴、多芯控制电缆 | 10 | 米 | 100 | 强弱电布线 |
| 6 | 恒温冷水机 | 制冷量 300W，控温 ±0.5℃ | 1 | 台 | 2000 | 线圈水冷散热 |
| 小计 | - | - | - | - | 3530 | - |
总预算合计：约 13680 元

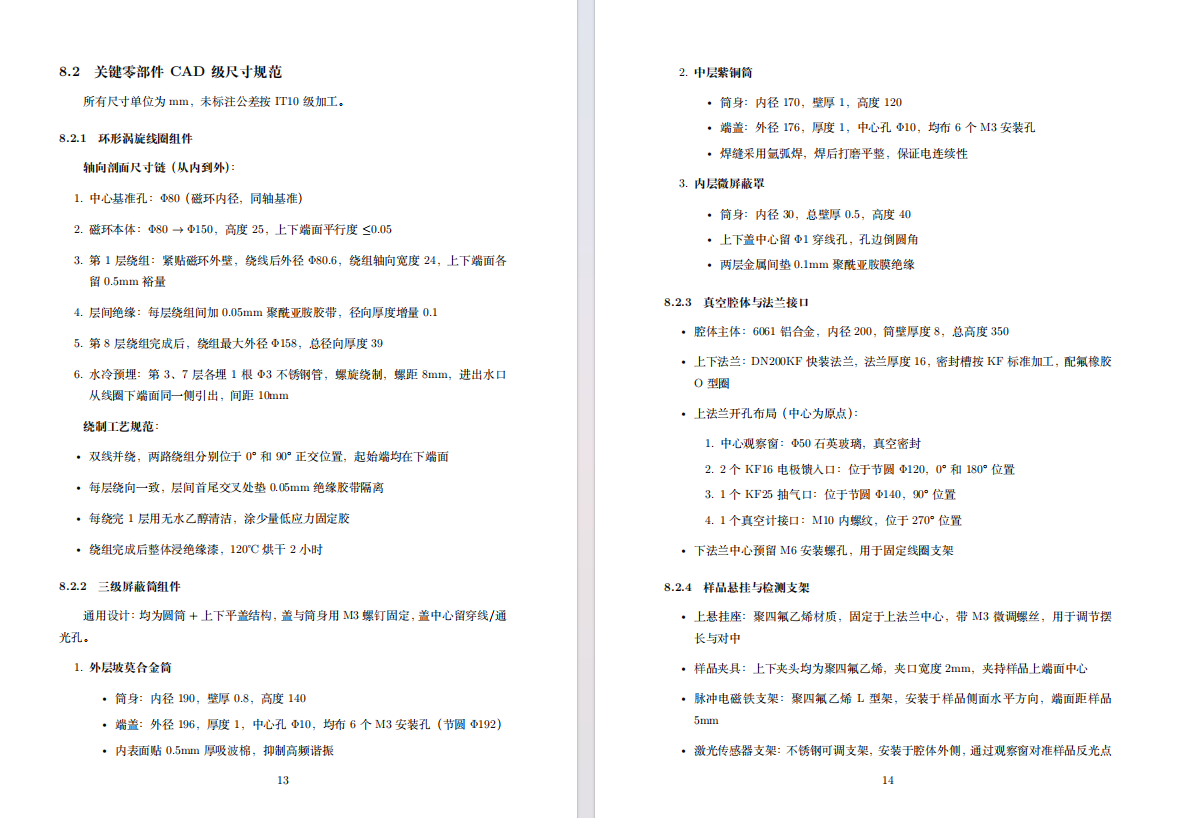

8.2 关键零部件 CAD 级尺寸规范
所有尺寸单位为 mm，未标注公差按 IT10 级加工。
8.2.1 环形涡旋线圈组件
轴向剖面尺寸链（从内到外）：
- 中心基准孔：Φ80（磁环内径，同轴基准）
- 磁环本体：Φ80 → Φ150，高度 25，上下端面平行度≤0.05
- 第 1 层绕组：紧贴磁环外壁，绕线后外径 Φ80.6，绕组轴向宽度 24，上下端面各留 0.5mm 裕量
- 层间绝缘：每层绕组间加 0.05mm 聚酰亚胺胶带，径向厚度增量 0.1
- 第 8 层绕组完成后，绕组最大外径 Φ158，总径向厚度 39
- 水冷预埋：第 3、7 层各埋 1 根 Φ3 不锈钢管，螺旋绕制，螺距 8mm，进出水口从线圈下端面同一侧引出，间距 10mm
绕制工艺规范：
- 双线并绕，两路绕组分别位于 0° 和 90° 正交位置，起始端均在下端面
- 每层绕向一致，层间首尾交叉处垫 0.05mm 绝缘胶带隔离
- 每绕完 1 层用无水乙醇清洁，涂少量低应力固定胶
- 绕组完成后整体浸绝缘漆，120℃烘干 2 小时
8.2.2 三级屏蔽筒组件
通用设计：均为圆筒 + 上下平盖结构，盖与筒身用 M3 螺钉固定，盖中心留穿线 / 通光孔。
- 外层坡莫合金筒
- 筒身：内径 190，壁厚 0.8，高度 140
- 端盖：外径 196，厚度 1，中心孔 Φ10，均布 6 个 M3 安装孔（节圆 Φ192）
- 内表面贴 0.5mm 厚吸波棉，抑制高频谐振
- 中层紫铜筒
- 筒身：内径 170，壁厚 1，高度 120
- 端盖：外径 176，厚度 1，中心孔 Φ10，均布 6 个 M3 安装孔
- 焊缝采用氩弧焊，焊后打磨平整，保证电连续性
- 内层微屏蔽罩
- 筒身：内径 30，总壁厚 0.5，高度 40
- 上下盖中心留 Φ1 穿线孔，孔边倒圆角
- 两层金属间垫 0.1mm 聚酰亚胺膜绝缘
8.2.3 真空腔体与法兰接口
- 腔体主体：6061 铝合金，内径 200，筒壁厚度 8，总高度 350
- 上下法兰：DN200KF 快装法兰，法兰厚度 16，密封槽按 KF 标准加工，配氟橡胶 O 型圈
- 上法兰开孔布局（中心为原点）：
- 中心观察窗：Φ50 石英玻璃，真空密封
- 2 个 KF16 电极馈入口：位于节圆 Φ120，0° 和 180° 位置
- 1 个 KF25 抽气口：位于节圆 Φ140，90° 位置
- 1 个真空计接口：M10 内螺纹，位于 270° 位置
- 下法兰中心预留 M6 安装螺孔，用于固定线圈支架
8.2.4 样品悬挂与检测支架
- 上悬挂座：聚四氟乙烯材质，固定于上法兰中心，带 M3 微调螺丝，用于调节摆长与对中
- 样品夹具：上下夹头均为聚四氟乙烯，夹口宽度 2mm，夹持样品上端面中心
- 脉冲电磁铁支架：聚四氟乙烯 L 型架，安装于样品侧面水平方向，端面距样品 5mm
- 激光传感器支架：不锈钢可调支架，安装于腔体外侧，通过观察窗对准样品反光点

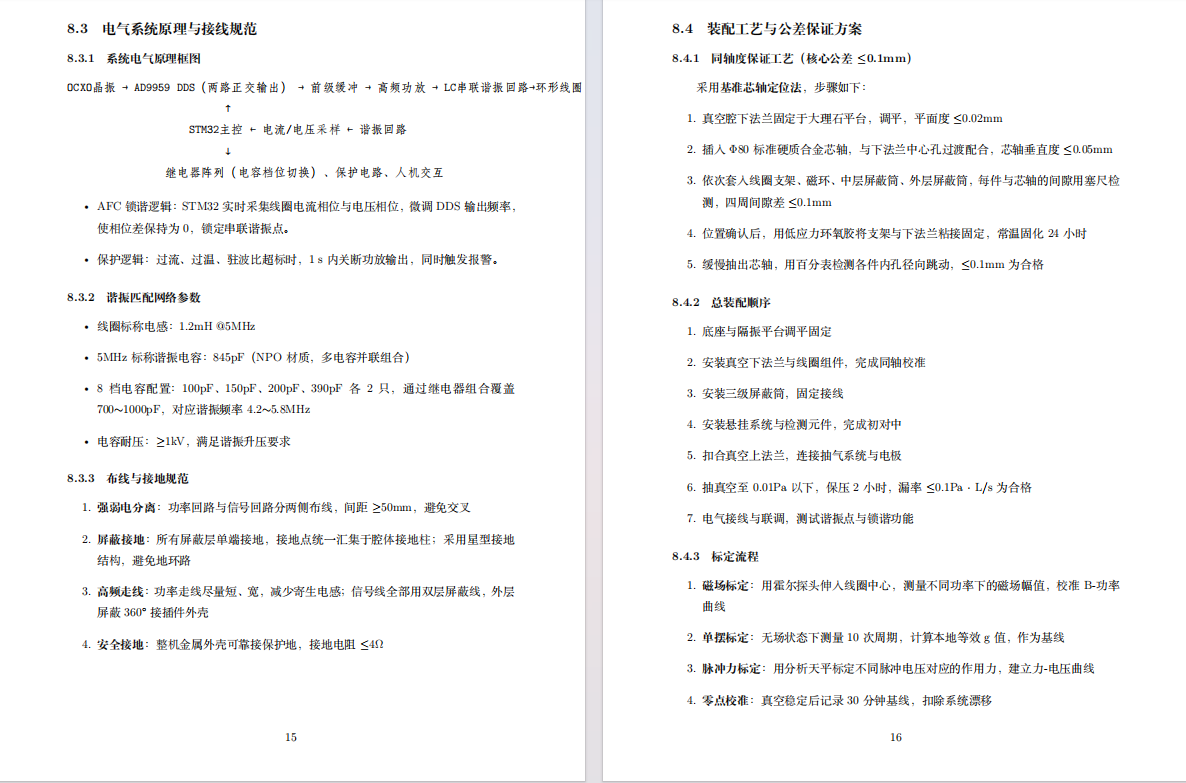

8.3 电气系统原理与接线规范
8.3.1 系统电气原理框图
plaintext
OCXO晶振 → AD9959 DDS（两路正交输出） → 前级缓冲 → 高频功放 → LC串联谐振回路 → 环形线圈
↑
STM32主控 ← 电流/电压采样 ← 谐振回路
↓
继电器阵列（电容档位切换）、保护电路、人机交互- AFC 锁谐逻辑：STM32 实时采集线圈电流相位与电压相位，微调 DDS 输出频率，使相位差保持为 0，锁定串联谐振点。
- 保护逻辑：过流、过温、驻波比超标时，1μs 内关断功放输出，同时触发报警。
8.3.2 谐振匹配网络参数
- 线圈标称电感：1.2mH @5MHz
- 5MHz 标称谐振电容：845pF（NPO 材质，多电容并联组合）
- 8 档电容配置：100pF、150pF、200pF、390pF 各 2 只，通过继电器组合覆盖 700~1000pF，对应谐振频率 4.2~5.8MHz
- 电容耐压：≥1kV，满足谐振升压要求
8.3.3 布线与接地规范
- 强弱电分离：功率回路与信号回路分两侧布线，间距≥50mm，避免交叉
- 屏蔽接地：所有屏蔽层单端接地，接地点统一汇集于腔体接地柱；采用星型接地结构，避免地环路
- 高频走线：功率走线尽量短、宽，减少寄生电感；信号线全部用双层屏蔽线，外层屏蔽 360° 接插件外壳
- 安全接地：整机金属外壳可靠接保护地，接地电阻≤4Ω
8.4 装配工艺与公差保证方案
8.4.1 同轴度保证工艺（核心公差≤0.1mm）
采用基准芯轴定位法，步骤如下：
- 真空腔下法兰固定于大理石平台，调平，平面度≤0.02mm
- 插入 Φ80 标准硬质合金芯轴，与下法兰中心孔过渡配合，芯轴垂直度≤0.05mm
- 依次套入线圈支架、磁环、中层屏蔽筒、外层屏蔽筒，每件与芯轴的间隙用塞尺检测，四周间隙差≤0.1mm
- 位置确认后，用低应力环氧胶将支架与下法兰粘接固定，常温固化 24 小时
- 缓慢抽出芯轴，用百分表检测各件内孔径向跳动，≤0.1mm 为合格
8.4.2 总装配顺序
- 底座与隔振平台调平固定
- 安装真空下法兰与线圈组件，完成同轴校准
- 安装三级屏蔽筒，固定接线
- 安装悬挂系统与检测元件，完成初对中
- 扣合真空上法兰，连接抽气系统与电极
- 抽真空至 0.01Pa 以下，保压 2 小时，漏率≤0.1Pa・L/s 为合格
- 电气接线与联调，测试谐振点与锁谐功能
8.4.3 标定流程
- 磁场标定：用霍尔探头伸入线圈中心，测量不同功率下的磁场幅值，校准 B - 功率曲线
- 单摆标定：无场状态下测量 10 次周期，计算本地等效 g 值，作为基线
- 脉冲力标定：用分析天平标定不同脉冲电压对应的作用力，建立力 - 电压曲线
- 零点校准：真空稳定后记录 30 分钟基线，扣除系统漂移

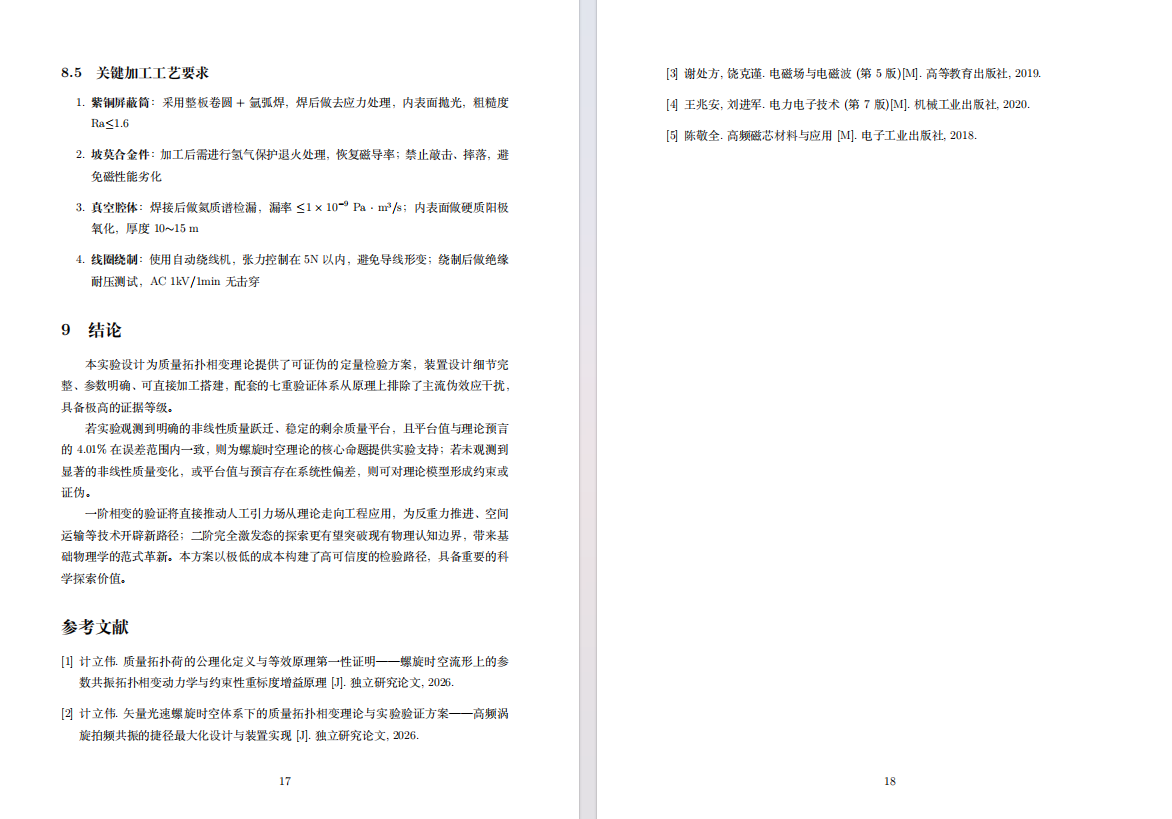

8.5 关键加工工艺要求
- 紫铜屏蔽筒：采用整板卷圆 + 氩弧焊，焊后做去应力处理，内表面抛光，粗糙度 Ra≤1.6
- 坡莫合金件：加工后需进行氢气保护退火处理，恢复磁导率；禁止敲击、摔落，避免磁性能劣化
- 真空腔体：焊接后做氦质谱检漏，漏率≤1×10⁻⁹ Pa・m³/s；内表面做硬质阳极氧化，厚度 10~15μm
- 线圈绕制：使用自动绕线机，张力控制在 5N 以内，避免导线形变；绕制后做绝缘耐压测试，AC 1kV/1min 无击穿
9 结论
本实验设计为质量拓扑相变理论提供了可证伪的定量检验方案，装置设计细节完整、参数明确、可直接加工搭建，配套的七重验证体系从原理上排除了主流伪效应干扰，具备极高的证据等级。
若实验观测到明确的非线性质量跃迁、稳定的剩余质量平台，且平台值与理论预言的 4.01% 在误差范围内一致，则为螺旋时空理论的核心命题提供实验支持；若未观测到显著的非线性质量变化，或平台值与预言存在系统性偏差，则可对理论模型形成约束或证伪。
一阶相变的验证将直接推动人工引力场从理论走向工程应用，为反重力推进、空间运输等技术开辟新路径；二阶完全激发态的探索更有望突破现有物理认知边界，带来基础物理学的范式革新。本方案以极低的成本构建了高可信度的检验路径，具备重要的科学探索价值。
