Android+QC modem手机通信模块技术分析 （1）

Android+QC modem手机通信模块技术分析

1 Android手机软件结构图

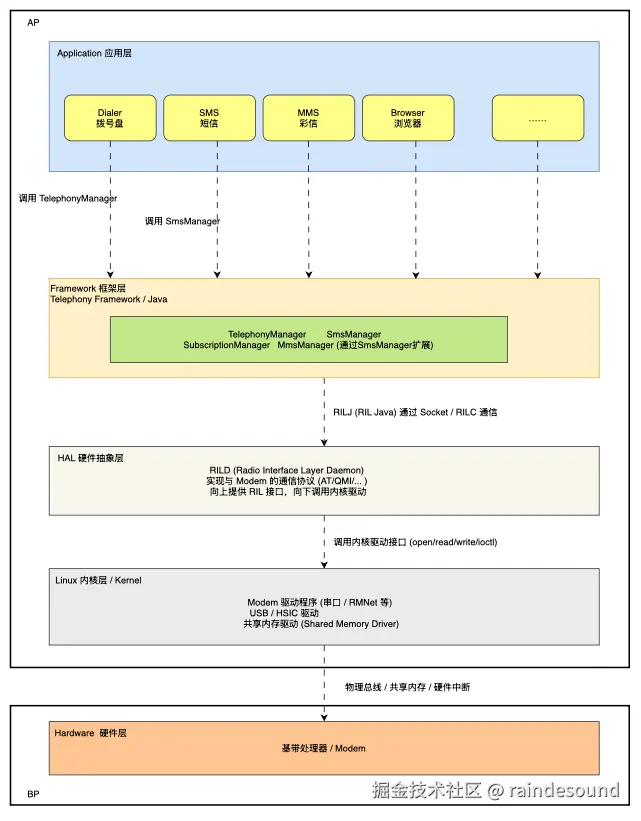

1.1 整体分层架构

• Application层（应用层）：Dialer（拨号盘）、SMS（短信应用）、MMS（彩信应用）、Browser（浏览器）等APP层应用

• Framework层（应用程序框架层）：Telephony Framework，提供TelephonyManager、SmsManager、SubscriptionManager等API

• HAL层（硬件抽象层）：RILD（Radio Interface Layer Daemon），负责与modem硬件通信的守护进程

• Linux Kernel层（内核驱动层）：Modem驱动程序、USB/HSIC/共享内存驱动等，负责底层数据传输

1.2 高通平台AP+BP双处理器架构

• AP（Application Processor，应用处理器）：运行Android系统，采用ARM11/Cortex-A系列处理器

• BP（Baseband Processor，基带处理器）：运行AMSS（Advanced Mobile Subscriber Software），采用ARM9处理器，负责通信协议栈处理、射频管理、GPIO等

• AP与BP的通信方式：通过共享内存（Shared Memory）进行高速数据交换

1.3 高通Modem软件架构

• L4微内核：提供基础系统功能（地址空间管理、进程间通信IPC、任务调度）

• REX（实时扩展操作系统）：抢占式多任务RTOS，提供任务创建、同步、互斥、定时器和中断控制

• AMSS（高级移动用户软件）：运行于REX之上，包含3GPP协议栈等无线通信核心功能

2 RIL（Radio Interface Layer）结构图

2.1 RIL整体架构（四层结构）

• APP层：通话、短信、SIM卡管理等应用程序

• RILJ（Java层）：包含RIL模块（负责与RILD通信）和Phone模块（GSMPhone/CDMAPhone，电话功能接口）

• RILD（C++层，HAL层）：Init进程启动的本地服务，通过Socket与上层通信

• Vendor RIL（厂商定制层）：高通对应实现为QCRIL（Qualcomm Communication RIL）

2.2 RIL核心组件详解

• RILJ核心类：RILRequest（命令请求）、RIL.RILSender（命令发送线程）、RIL.RILReceiver（响应接收线程）

• RILD组成：rild（守护进程入口）、libril.so（事件处理库）、libreference-ril.so（AT指令转换库）

• 请求-响应型命令（Solicited Commands）：DIAL（拨号）、HANGUP（挂断）、SEND_SMS（发短信）、GET_CURRENT_CALLS等60+种命令

• 主动上报型命令（Unsolicited Responses/Indication）：CALL_STATE_CHANGED（通话状态变化）、NEW_SMS（新短信通知）、CALL_RING（来电响铃）等

2.2.1 主要命令类型

Solicited Commands（请求‑响应型命令）

• 发起方：上层（RILJ、Telephony 框架）主动发起请求。

• 执行流程：上层调用 RIL_REQUEST_XXX → Vendor RIL 执行（如发 AT 命令给 Modem）→ 必须调用 RIL_onRequestComplete 返回结果（成功或失败）。

• 例子：RIL_REQUEST_DIAL、RIL_REQUEST_SETUP_DATA_CALL、RIL_REQUEST_SEND_SMS。

Unsolicited Responses（主动上报）

• 发起方：Modem 或 Vendor RIL 主动向上层通知事件，无需上层预先请求。

• 执行流程：Modem 主动上报（如来电、信号变化）→ Vendor RIL 调用 RIL_onUnsolicitedResponse → RILJ 接收并处理。

• 例子：RIL_UNSOL_CALL_RING（来电振铃）、RIL_UNSOL_RESPONSE_NETWORK_STATE_CHANGED、RIL_UNSOL_NEW_SMS。

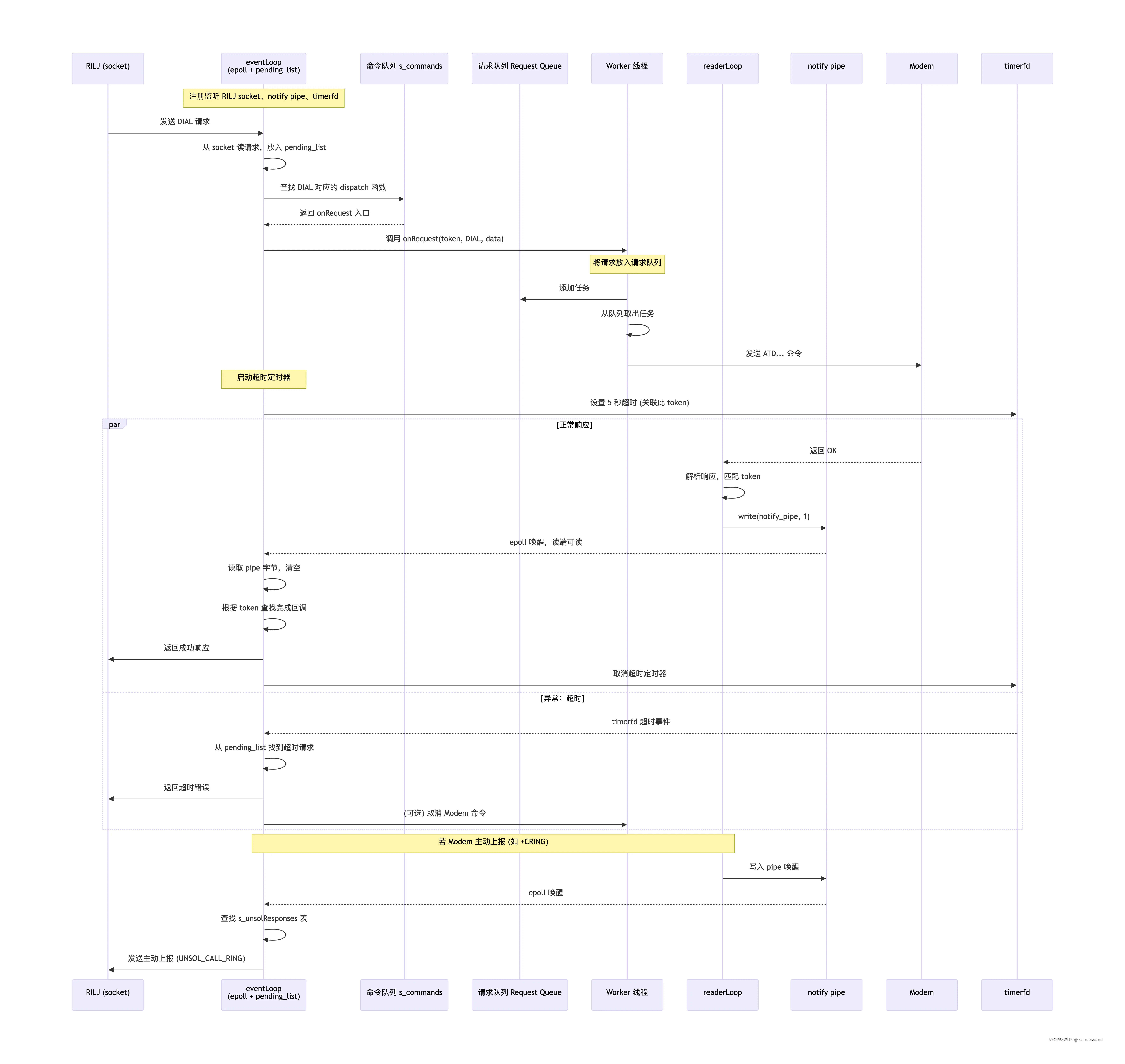

2.2.2 命令时序图

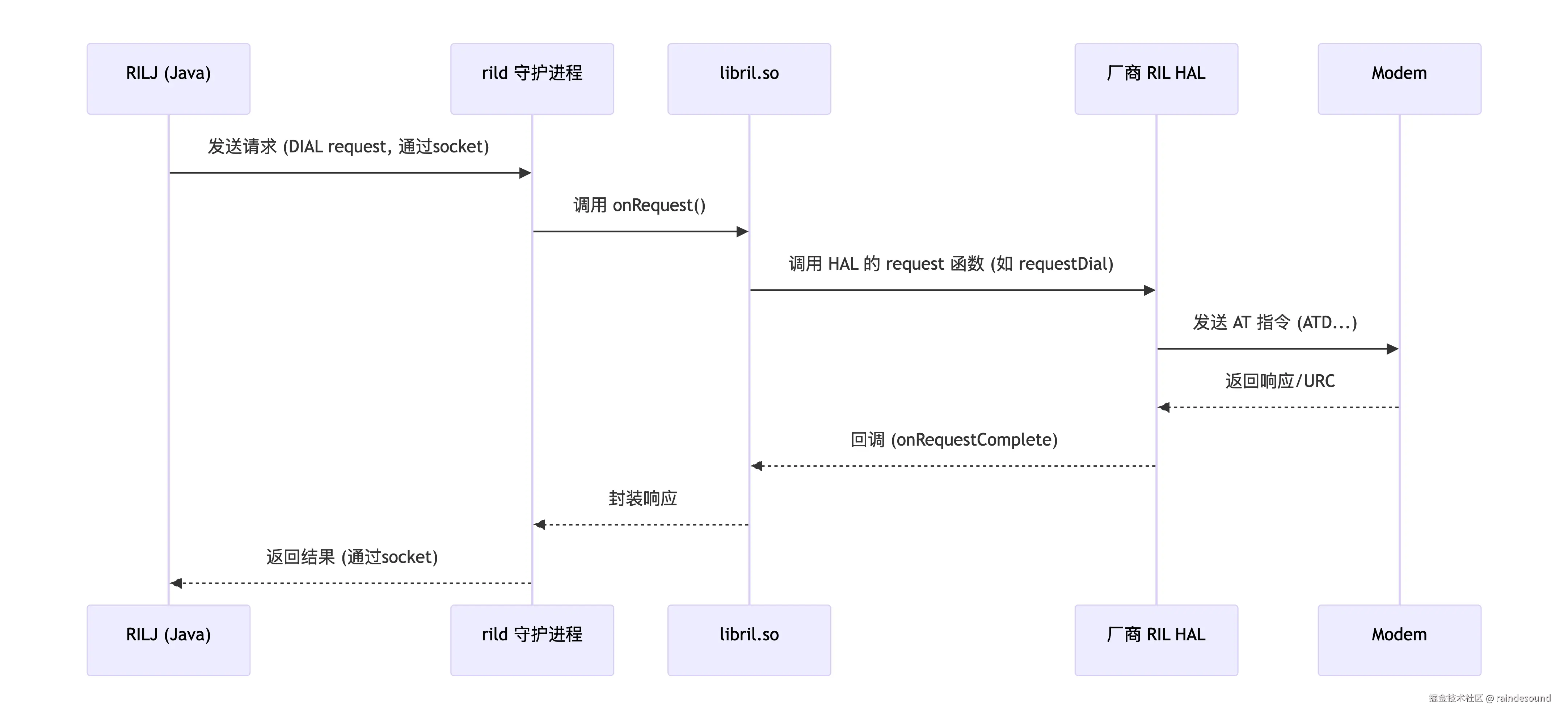

主叫（MO）：Solicited Commands

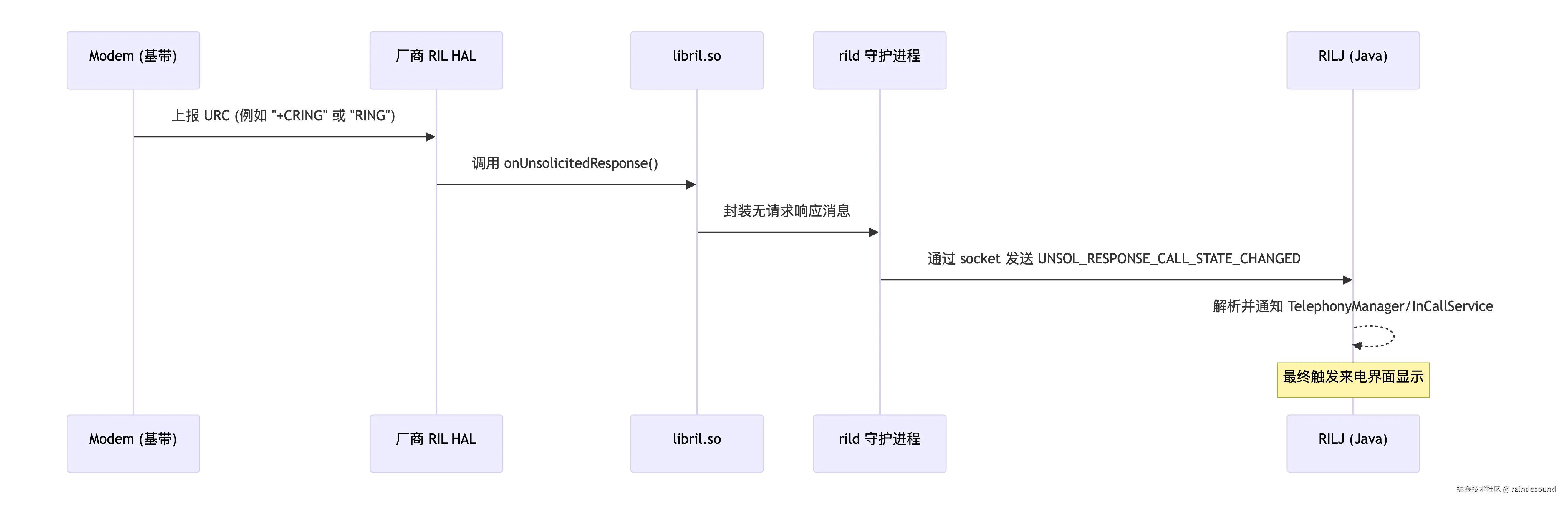

被叫（MT）：Unsolicited Responses

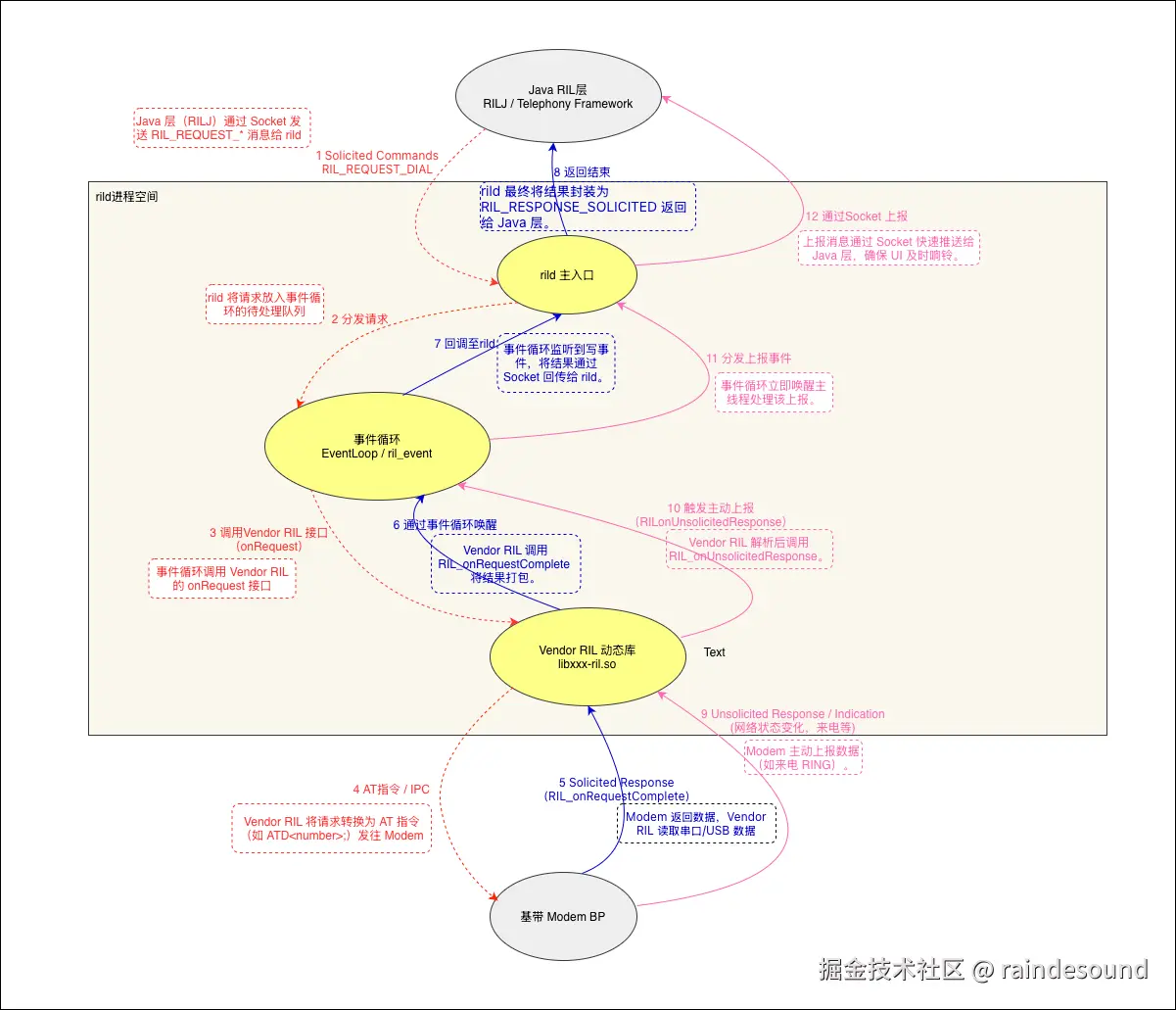

2.2.3 RILD设计思想

RILD（Radio Interface Layer Daemon）的核心是 单线程事件驱动模型，其设计思想源自典型的 Reactor 模式，目标是在一个线程内高效处理多个并发 I/O 事件（与 RILJ 的 socket 通信、与 Modem 的串口/IPC 通信、定时器事件），同时保证状态一致性和避免复杂的线程同步。

通信框架经典设计：异步 IO 实现 + 同步业务语义：

RIL 底层通信**是非阻塞异步 IO**：
RILJ ↔ RILD：Socket 非阻塞
RILD 内部：EventLoop 异步事件驱动
QCRIL ↔ Modem：QMI 异步消息

**业务模型是同步请求**：
上层发请求后，会**挂起等待对应响应**
收到响应后，才唤醒并返回结果
超时无响应则直接报失败

//----------------------------------------------------------
Solicited 有请求、有响应（可能同步或异步返回）
可以是同步：Vendor RIL 在 onRequest 函数内直接完成操作（如读取缓存、同步 AT 命令），
在返回前就调用 RIL_onRequestComplete。此时对上层来说像是同步调用。

也可以是异步：Vendor RIL 将 token 保存，启动异步任务（如等待 Modem 响应），
稍后才调用 RIL_onRequestComplete。这属于异步请求。绝大多数耗时操作（拨号、数据建立）都是异步实现，
避免阻塞事件循环。

Unsolicited 无请求、有通知（纯异步事件）
没有同步/异步之分：它只是下层主动通知上层的单向消息，不涉及"请求等待响应"的范式。
硬要说的话，它是异步事件，因为没有任何同步阻塞。

//----------------------------------------------------------
每个 Solicited 请求发出时，RILJ 会分配**唯一 Token**：
上层发：Token=123 + RIL_REQUEST_DIAL
基带回：Token=123 + 响应结果

这种 "一对一等待配对" 的模型，就是典型**同步语义**。
异步上报（Unsolicited）**没有 Token**，不需要配对，谁来就处理谁。

AP->BP：RILJ 发请求 → RILD 转发 → QCRIL → Modem
BP->AP：Modem 处理 → QCRIL 回包 → RILD → RILJ 收响应

路径	同步/异步	阻塞/非阻塞	原因	命令
Solicited Commands	上层同步，底层异步	业务上：同步（一问一答，必须配对） 底层实现：非阻塞（Socket 非阻塞 + 事件循环 + 回调） 线程：不阻塞，靠 Token 匹配结果 上层阻塞，底层非阻塞	上层 RILJ 线程 wait() 等待 Modem 回复；底层 rild 通过 epoll 监听 fd，不阻塞在 read() 上。	上层 APP/Framework 主动发起的有问有答命令： 拨号 RIL_REQUEST_DIAL 查 IMSI RIL_REQUEST_GET_IMSI 激活 PDN RIL_REQUEST_SETUP_DATA_CALL 发送短信 RIL_REQUEST_SEND_SMS
Indication	异步	业务：异步（基带主动推） 实现：非阻塞事件通知 无配对、无等待 上层阻塞，底层非阻塞	上层 RILJ 线程 wait() 等待 Modem 回复；底层 rild 通过 epoll 监听 fd，不阻塞在 read() 上。	基带主动推送、上层无请求的无问自答消息： 来电 RIL_UNSOL_CALL_STATE_CHANGED 信号变化 RIL_UNSOL_SIGNAL_STRENGTH 网络注册 RIL_UNSOL_NETWORK_REGISTRATION

2.2.4 RIL三大模块

模块文件	编译产物	主要作用
rild.c	rild守护进程	唯一的入口点，负责解析参数、加载动态库等顶层初始化工作。
ril.cpp ril_event.cpp	libril.so	LibRIL，核心逻辑层。建立事件循环，管理上层通信，协调下层通信。
reference-ril.c atchannel.c	libreference-ril.so	Vendor RIL，厂家适配层。实现具体的AT命令收发，与Modem硬件交互。

整个 RIL 主要分为三个部分，它们之间通过函数指针或动态加载的方式交互。

rild是主程序，通过dlopen方式加载libreference-ril.so；

libril.so是rild编译时就链接的依赖库。

2.2.5 主要线程

线程 (Thread)	初始化时机	初始化位置 (函数/库)	主要职责
eventLoop	rild 主进程启动初期	rild.c 的 main() 函数中调用 RIL_startEventLoop()	事件分发中枢。监听所有可读/可写的文件描述符（如与 RILJ 的 Socket 和内部通知管道），通过 select()/poll() 循环进行非阻塞的事件处理。
mainLoop	Vendor RIL 库初始化时	Vendor RIL 库的 RIL_Init() 函数内部	Modem 交互核心。负责建立与 Modem 的通信链路（如打开串口），并创建 readerLoop 线程。
readerLoop	mainLoop 初始化过程中	Vendor RIL 库的 at_open() 函数内部	Modem 响应监听器。持续、阻塞地读取 Modem 发来的所有消息，并将它们传递给上层处理。

2.2.5.1 eventLoop 线程初始化

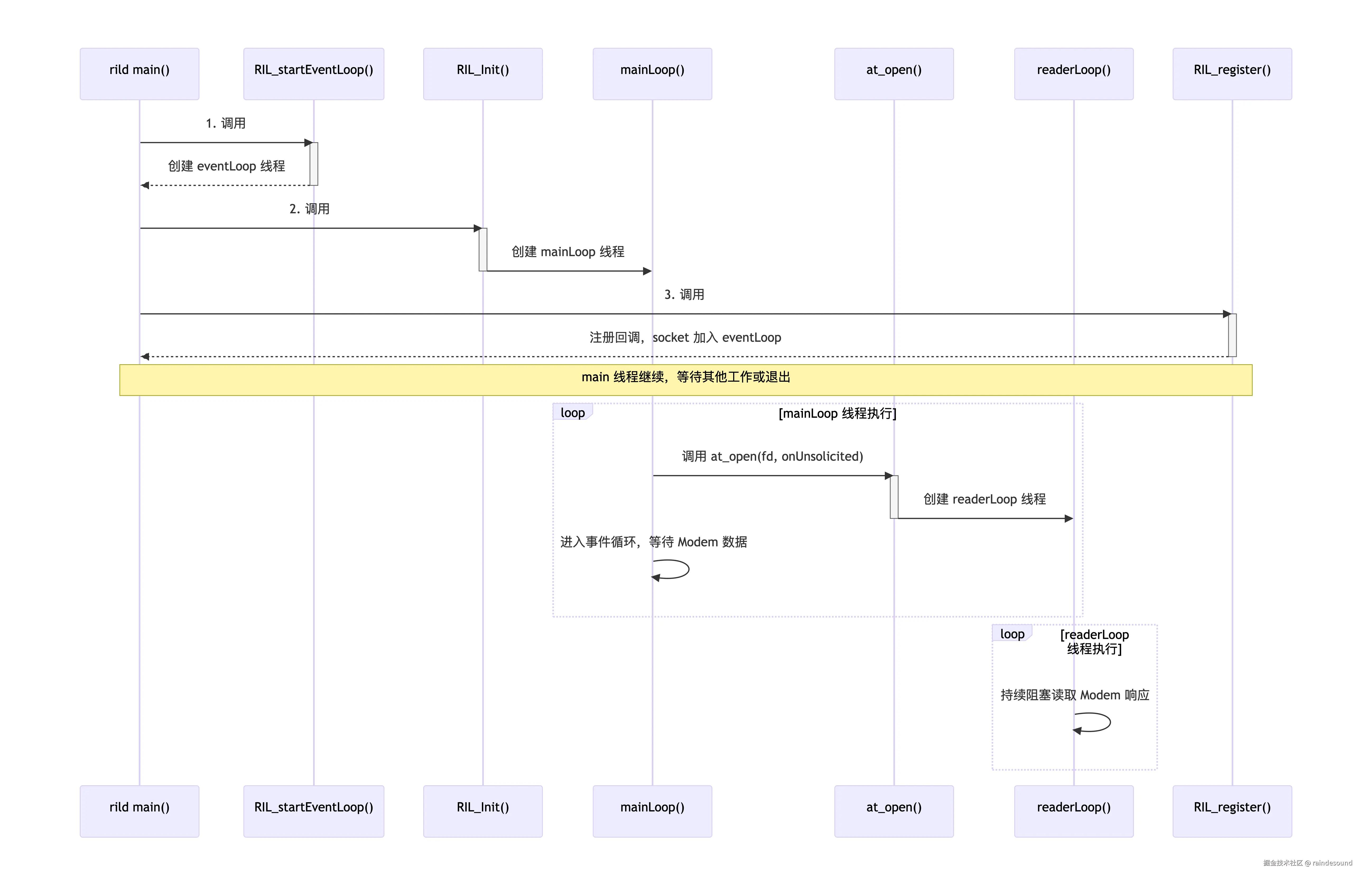

在 rild.c 的 main() 函数中，会调用 RIL_startEventLoop()。该函数实现在 ril.cpp 中，内部通过 pthread_create 创建了一个入口为 eventLoop() 的新线程，这个线程就是 eventLoop。eventLoop() 最终会进入 ril_event_loop()，这是一个基于 select/poll 的无限循环，负责监听和分发所有 I/O 事件。

2.2.5.2 mainLoop 线程初始化

接下来，main() 函数会动态加载厂商的 RIL 库，并调用其 RIL_Init 函数。在 RIL_Init 内部，会创建一个 mainLoop 线程。例如在 reference-ril.c 中，其入口函数是 mainLoop()。

2.2.5.3 readerLoop 线程初始化

mainLoop 线程的首要任务是打开与 Modem 的物理通信通道（如 /dev/ttyUSB0），然后调用 at_open() 函数来建立基于 AT 命令的通信机制。在 at_open() 内部，会再创建一个新的线程 readerLoop，该线程的入口函数为 readerLoop()。readerLoop 会进入一个循环，持续阻塞读取来自 Modem 的消息，并使用特定的回调函数（如 onUnsolicited）进行处理。对于同步命令的最终响应，则通过 processLine() 等函数匹配到相应的请求。

2.2.5.4 RIL_register 注册

在 RIL_Init 返回函数表后，main() 函数会调用 RIL_register()，将这个函数表注册到 libril.so，并建立与上层 RILJ 通信的 Socket。这些 Socket 的文件描述符随后会被加入到 eventLoop 线程的监听集合中，从而完成整个 rild 初始化流程。

//rild 各线程初始化过程：

main 线程创建 eventLoop 用于上层通信，
通过厂商的 RIL_Init 创建 mainLoop 用于建立 Modem 连接，
mainLoop 再调用 at_open 创建阻塞式读取线程 readerLoop来专门处理 Modem 的各类消息。

2.2.5.5 worker 线程

worker 线程并非 RILD 框架的强制组件，而是 Vendor RIL 实现中常见的优化/并发手段。

• 主要用于 AP → BP 方向：当上层下发请求（如 RIL_REQUEST_DIAL）时，eventLoop 可以将该请求交给 Worker 线程异步处理，避免阻塞 eventLoop。

• BP → AP 方向（主动上报）不使用 Worker 线程，因为主动上报由 readerLoop 线程读取并直接放入主动上报队列，然后唤醒 eventLoop 发送。Worker 线程不参与上行主动上报的处理（除非厂商实现特别复杂，但典型设计中不涉及）。

2.2.5.1 为什么需要 worker 线程？

• 避免阻塞 eventLoop：如果 onRequest 中直接发送 AT 命令并同步等待响应（几秒），会阻塞整个 eventLoop，导致无法处理其他请求或主动上报。

• 管理复杂命令队列：Modem 可能同时接收多个命令，worker 线程可以负责排队、优先级、重试等。

• 解耦发送与接收：有些 Vendor RIL 将命令发送和响应解析放在不同线程中，提高效率。

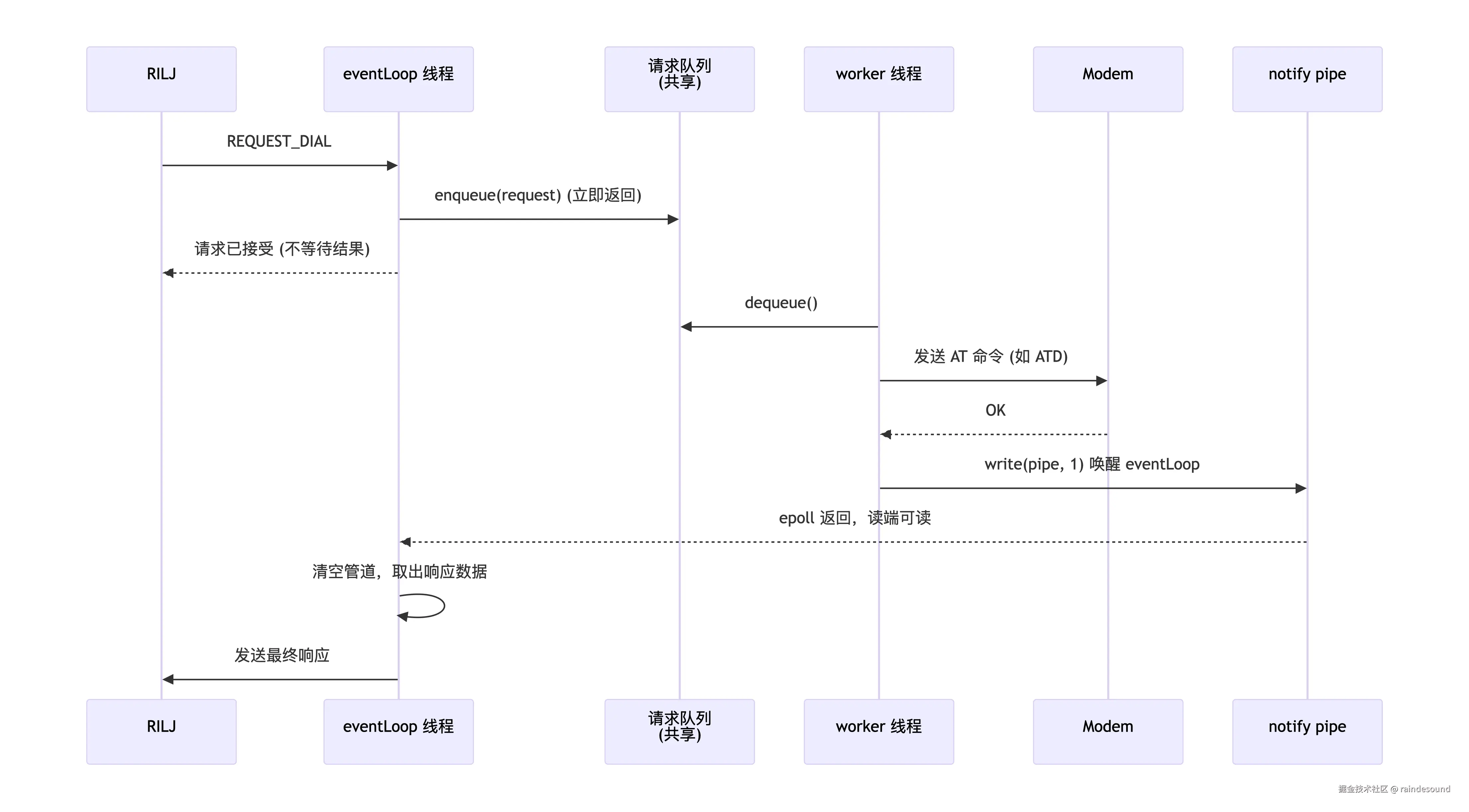

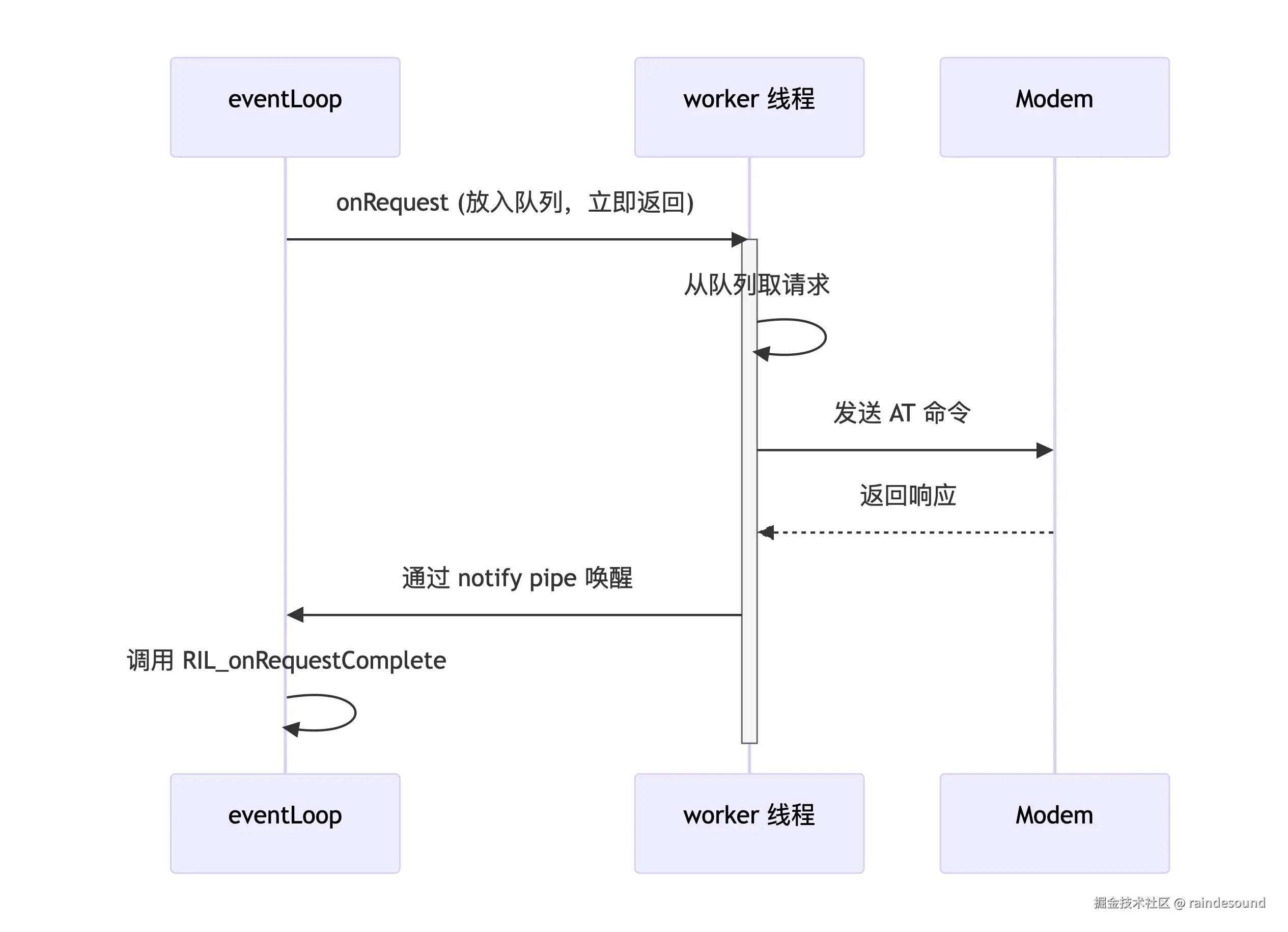

2.2.5.2 worker 线程的工作流程

2.2.5.3 worker 线程与 readerLoop 的关系

• 独立实现：有些 Vendor RIL 将 发送 放在 worker 线程，接收 单独由 readerLoop 处理（阻塞读取）。两者通过共享队列或 notify pipe 协调。

• 合并实现：少数简单实现中，mainLoop 既负责发送也负责读取，但这样容易阻塞。

2.2.5.4 例子

• 高通 RIL (QCRIL)：有多个 worker 线程，分别处理不同的请求类型（如数据、语音、SMS），每个 worker 有自己的命令队列，通过 QMI 或 AT 与 Modem 交互。

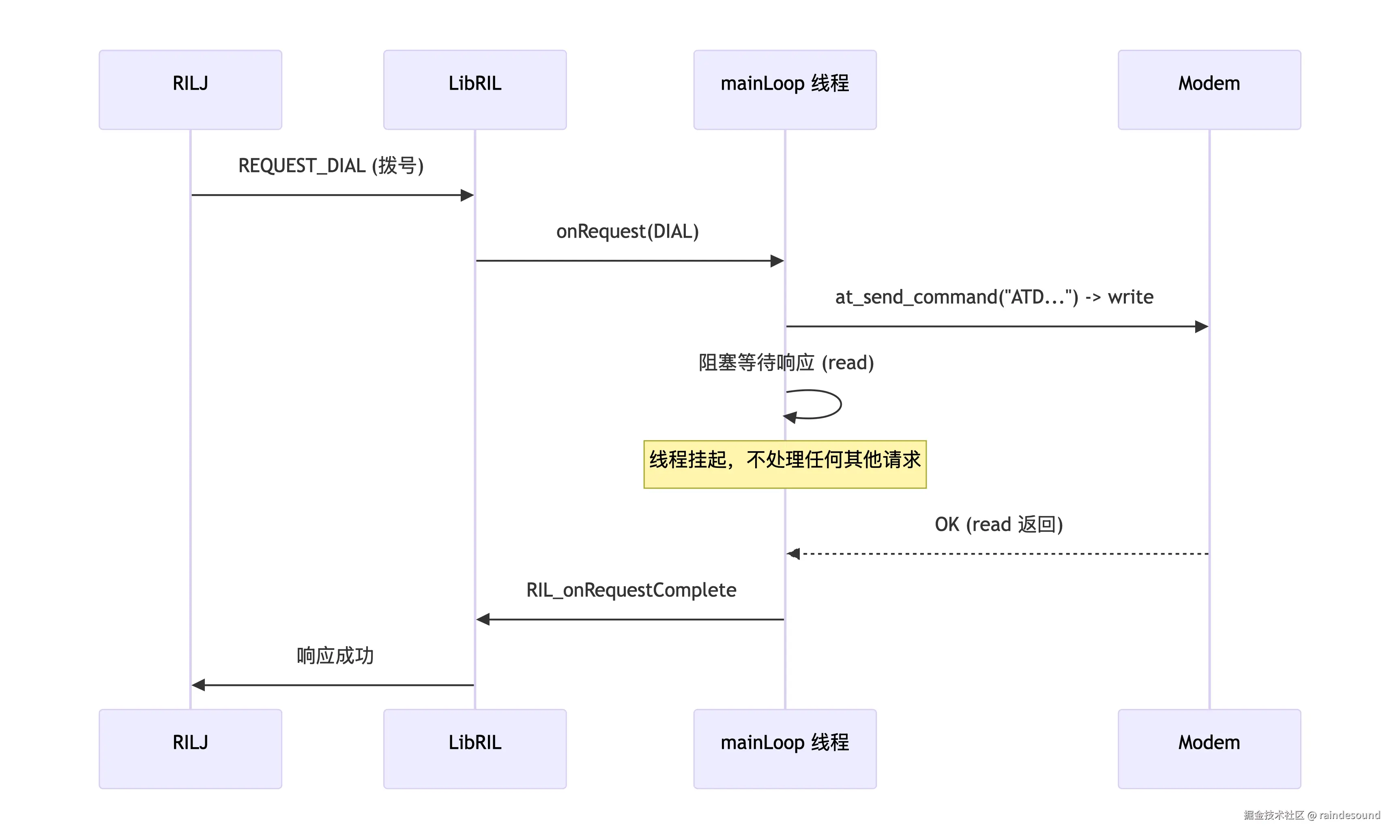

• 参考 RIL (reference-ril)：没有独立的 worker 线程，而是在 mainLoop 中同步发送 AT 命令并等待响应（阻塞），但这仅适用于简单场景。

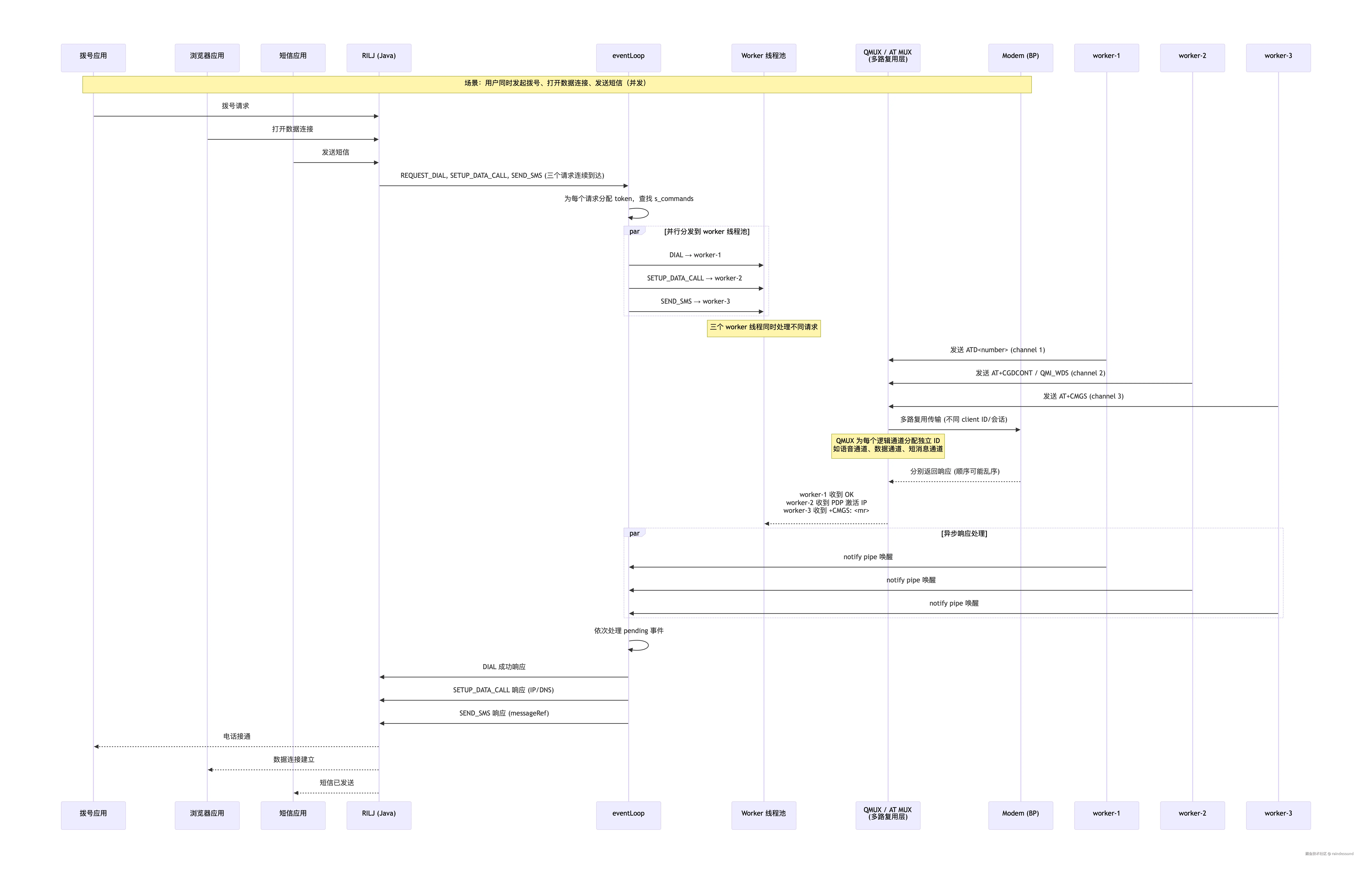

MO Call + Data + SMS (并发场景)

• 在典型的 Vendor RIL（如高通 QCRIL）中，存在一个 worker 线程池（大小可配置，例如 5~10 个线程）。

• 当 eventLoop 收到多个请求时，会将每个请求分配给 空闲的 worker 线程。因此：

  • MO Call、Data、SMS 可能被分配到三个不同的 worker 线程，从而实现真正的并发处理。

  • 如果线程池繁忙，也可能两个请求被分配到同一个线程（串行处理），但现代 RIL 通常配置足够多的 worker 线程以避免阻塞。

2.2.5.5 worker 线程的优缺点

优点	缺点
提高并发响应能力	增加线程同步复杂性（需保护队列）
避免 eventLoop 阻塞	可能引入竞态条件（需用互斥锁）
可优先处理紧急命令	调试难度增加

2.2.5.6 通知管道notify pipe

管道是 Unix/Linux 系统提供的一种进程间通信（IPC）机制，它允许数据在内核中单向流动。在代码中，通过 pipe(int pipefd2) 系统调用创建：

• pipefd0：读端（read end），用于从管道读取数据。

• pipefd1：写端（write end），用于向管道写入数据。

• 数据在内核缓冲区中缓存，先进先出（FIFO）。

notify pipe 是 RILD 内部用于跨线程唤醒事件循环的机制。

创建：在 RIL_startEventLoop() 中通过 pipe() 或 eventfd() 创建一对文件描述符（读端 fdRead，写端 fdWrite）。

注册：事件循环线程（eventLoop）将 fdRead 加入到 epoll 或 poll 的监听集合中，监听其可读事件。

使用场景：当 Vendor RIL 的其他线程（如 readerLoop 或工作线程）收到 Modem 异步响应，需要通知事件循环 去调用 RIL_onRequestComplete 或处理主动上报时，向 fdWrite 写入任意一个字节（例如 'A'）。

效果：eventLoop 的 epoll_wait 会立即返回，因为 fdRead 变为可读。事件循环读取这个字节， 然后执行预先注册的回调函数（如 processWatchtable()），从而触发对 RILJ 的响应发送。

2.2.5.6.1 为什么需要 notify pipe？

RILD 的核心线程 eventLoop 是一个单线程事件循环，它大部分时间阻塞在 epoll_wait()（或 poll()）上，等待感兴趣的文件描述符（fd）发生事件。这些 fd 包括：

• 与 RILJ 通信的 socket

• 定时器 timerfd

• 其他内部 fd

然而，eventLoop 并不知道 Vendor RIL 的其他线程（如 readerLoop）何时会收到 Modem 的响应。当 readerLoop 读取到 Modem 响应后，它需要立即通知 eventLoop 去发送响应给 RILJ。但直接向 eventLoop 发送信号是很困难的，因为 eventLoop 正阻塞在内核中。

notify pipe 提供了一个优雅的解决方案：它是一个可以被 epoll 监听的 fd，任何其他线程都可以通过向 pipe 的写端写入数据来唤醒 eventLoop。

下发命令本身不需要 notify pipe。因为下发命令是由 eventLoop 收到 RILJ 请求后，
直接调用 Vendor RIL 的 onRequest 函数，该调用发生在 eventLoop 线程上下文中，不需要唤醒。

异步命令的响应返回时需要。如果 Vendor RIL 将命令交给另一线程（如 worker 线程）异步发送给 Modem，
那么当该线程收到 Modem 响应后，必须通过 notify pipe 唤醒 eventLoop，
再由 eventLoop调用 RIL_onRequestComplete 将结果发回 RILJ。

2.2.5.6.2 notify pipe 的初始化

notify pipe 通常在 RIL_startEventLoop() 函数中创建。以下是简化的初始化流程：

// ril.cpp 中简化代码
static int s_fdWakeupRead = -1;
static int s_fdWakeupWrite = -1;

void RIL_startEventLoop() {
    // 1. 创建管道
    int ret = pipe(s_fdWakeupFds);  // s_fdWakeupFds[0] 读端, [1] 写端
    if (ret < 0) {
        RLOGE("pipe creation failed");
        return;
    }
    s_fdWakeupRead = s_fdWakeupFds[0];
    s_fdWakeupWrite = s_fdWakeupFds[1];

    // 2. 将读端设为非阻塞（可选，但推荐）
    fcntl(s_fdWakeupRead, F_SETFL, O_NONBLOCK);

    // 3. 创建事件循环线程
    pthread_create(&s_tid_dispatch, NULL, eventLoopThread, NULL);
}

// eventLoop 线程入口
static void* eventLoopThread(void* param) {
    // 注册 pipe 读端到 epoll
    ril_event_set(&s_wakeup_event, s_fdWakeupRead, true, wakeupCallback, NULL);
    ril_event_add(&s_wakeup_event);

    // 进入 epoll 循环
    ril_event_loop();
}

经过初始化后：

• 写端 s_fdWakeupWrite 可以被任意线程访问。

• 读端 s_fdWakeupRead 已被 eventLoop 监控。

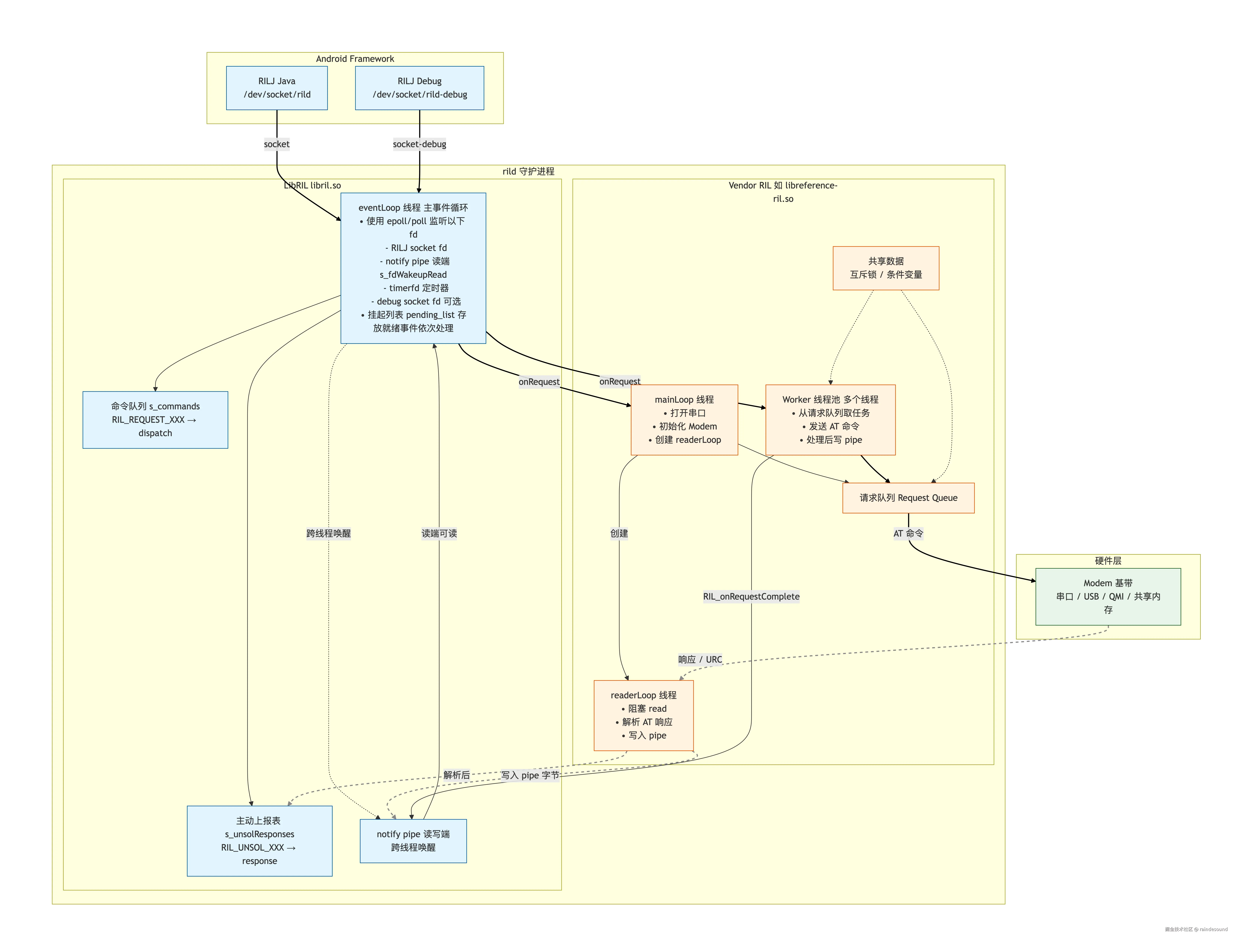

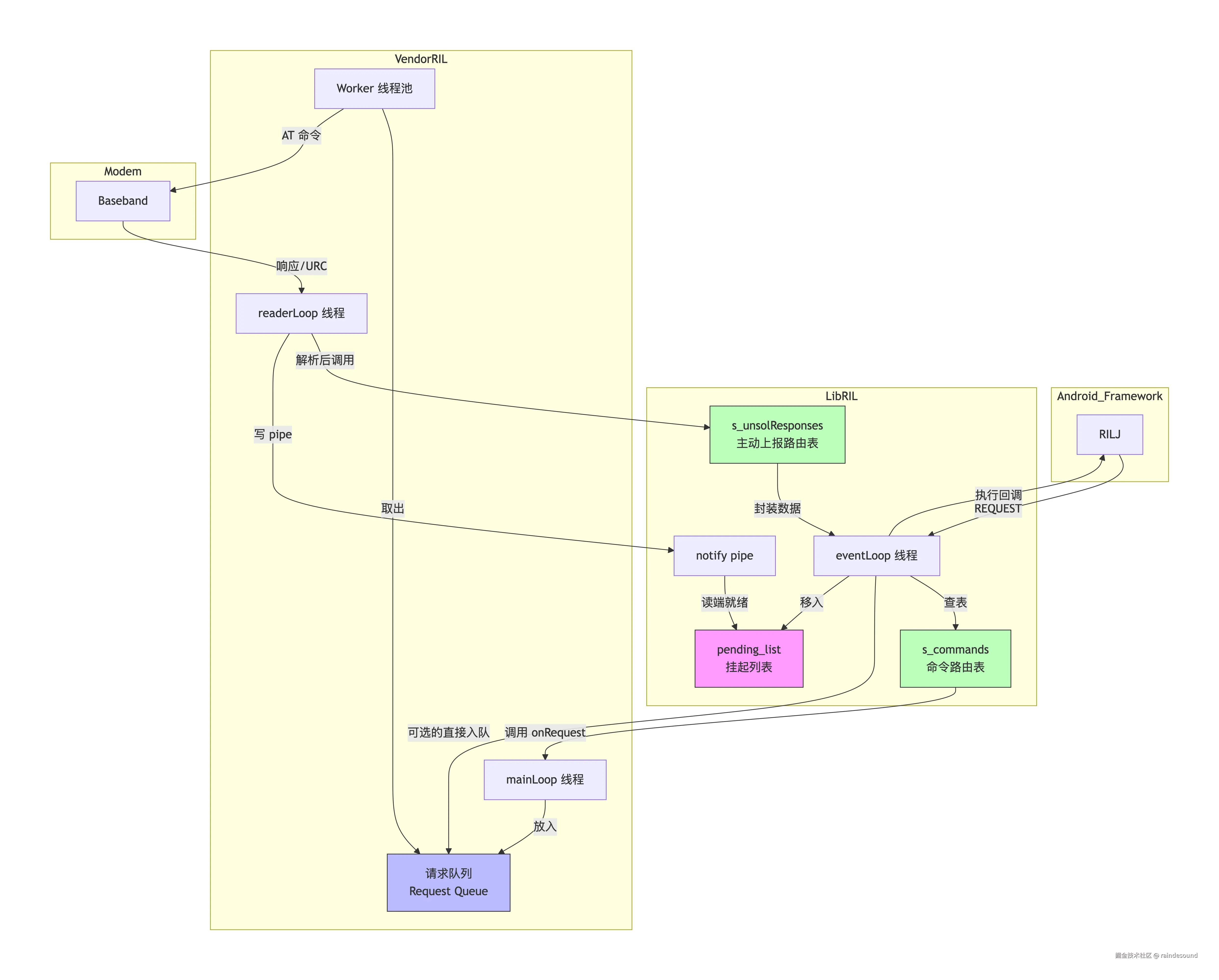

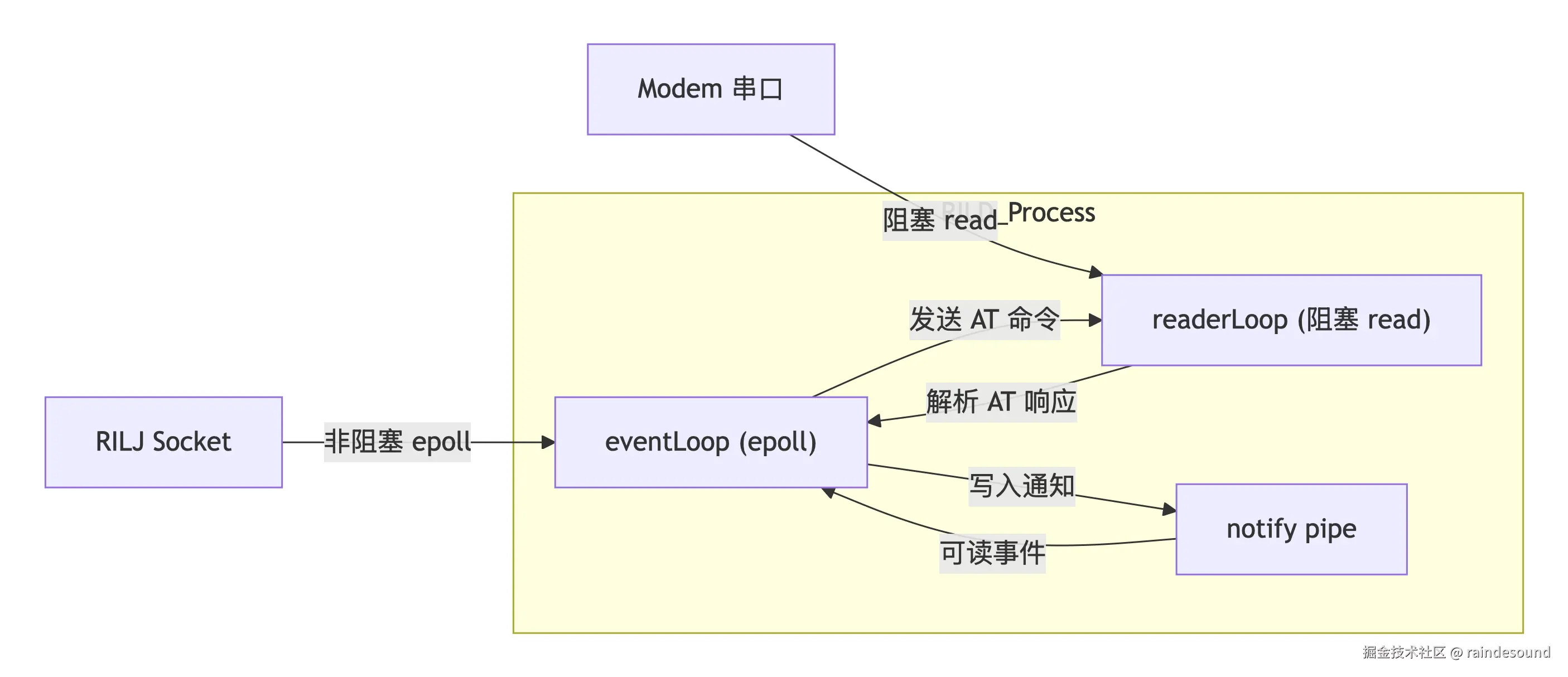

2.2.5.6.3 软件结构图

+-------------------+      +-------------------+
|      写端         |      |      读端         |
|  (fd[1])          |      |  (fd[0])          |
|   int fd_write    |      |   int fd_read     |
+--------+----------+      +----------+--------+
         |                            ^
         | write()                     | read()
         v                            |
+----------------------------------------------+
|              内核管道缓冲区 (FIFO)            |
|  +-----+-----+-----+-----+-----+-----+      |
|  |字节1|字节2| ... | ... | ... | ... |      |
|  +-----+-----+-----+-----+-----+-----+      |
|  写入顺序 ──────────────────────> 读出顺序   |
+----------------------------------------------+

readerLoop 线程                    eventLoop 线程
       │                                   │
       │  write(1 字节)                    │  epoll_wait(监听 fd_read)
       ▼                                   ▼
   ┌───────┐                          ┌─────────┐
   │写端 fd│ ──── 字节流 (1 byte) ────►│读端 fd │
   └───────┘                          └─────────┘
                                           │
                                           │ read(1 字节)
                                           ▼
                                     唤醒，处理队列

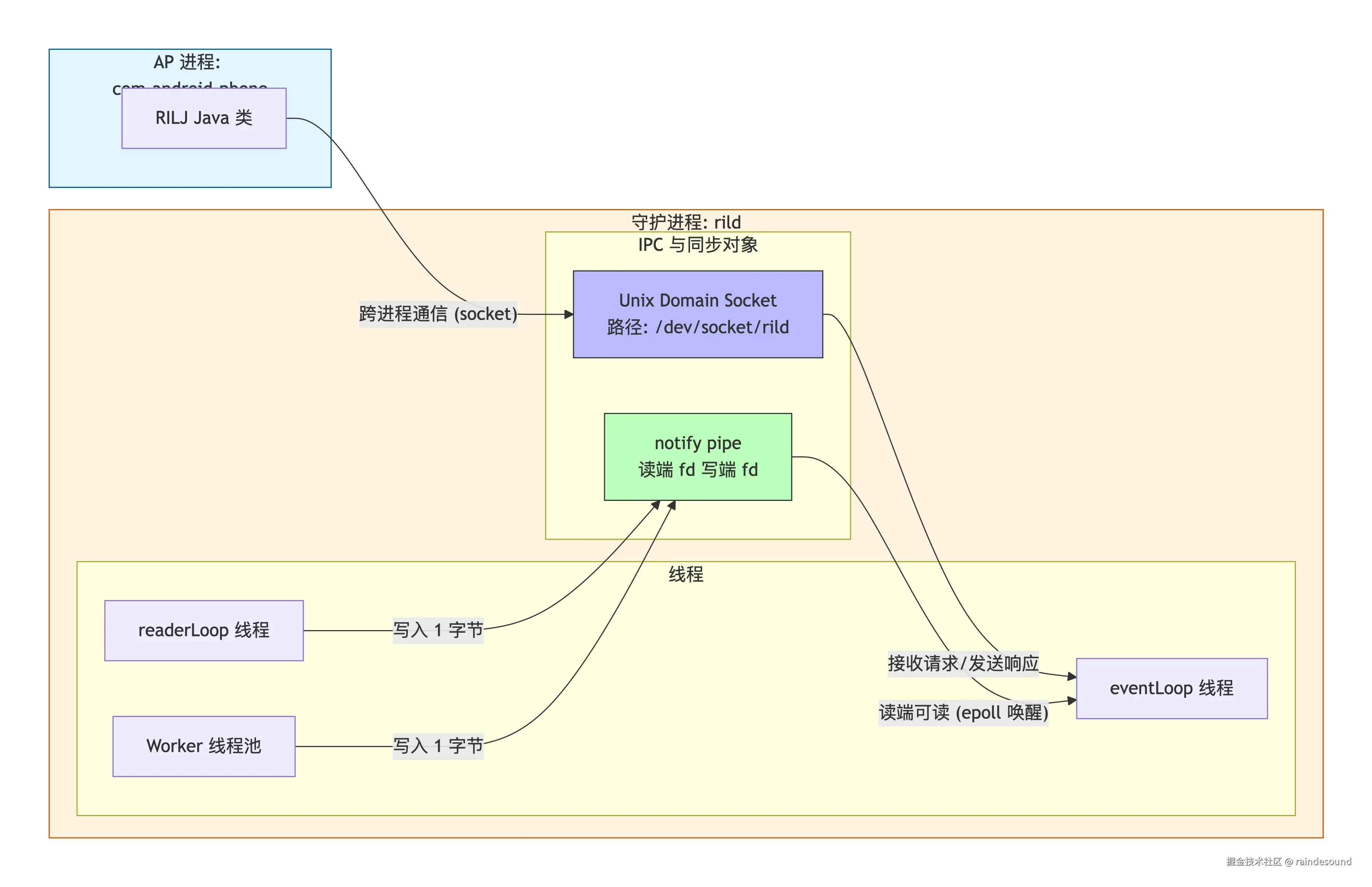

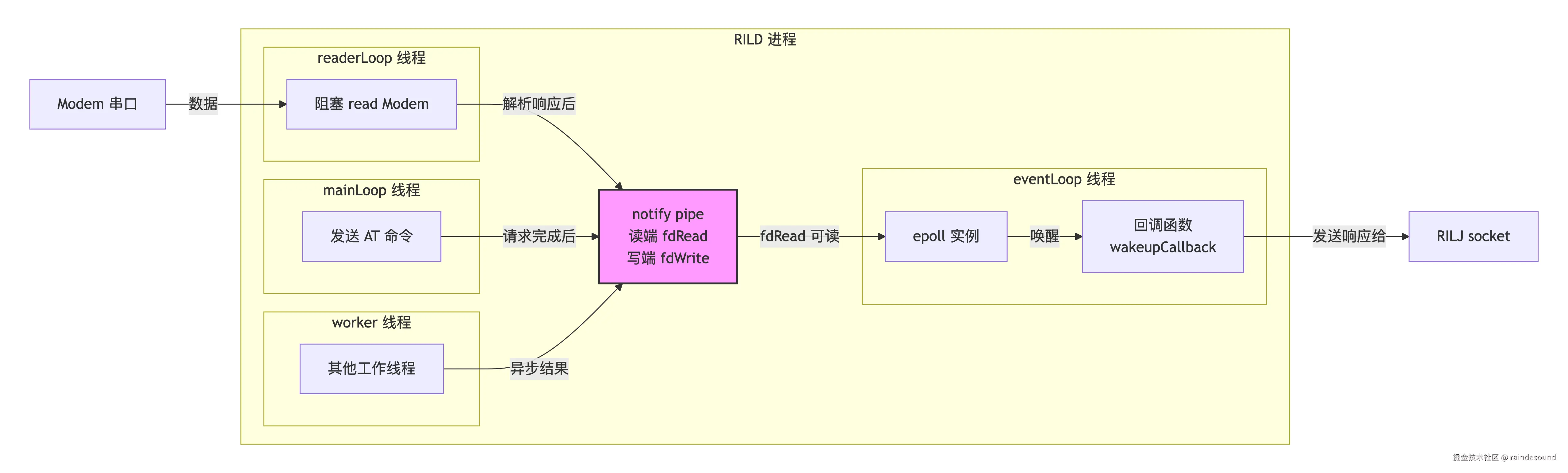

notify pipe 在 RILD 架构中的位置及与各线程的关系。

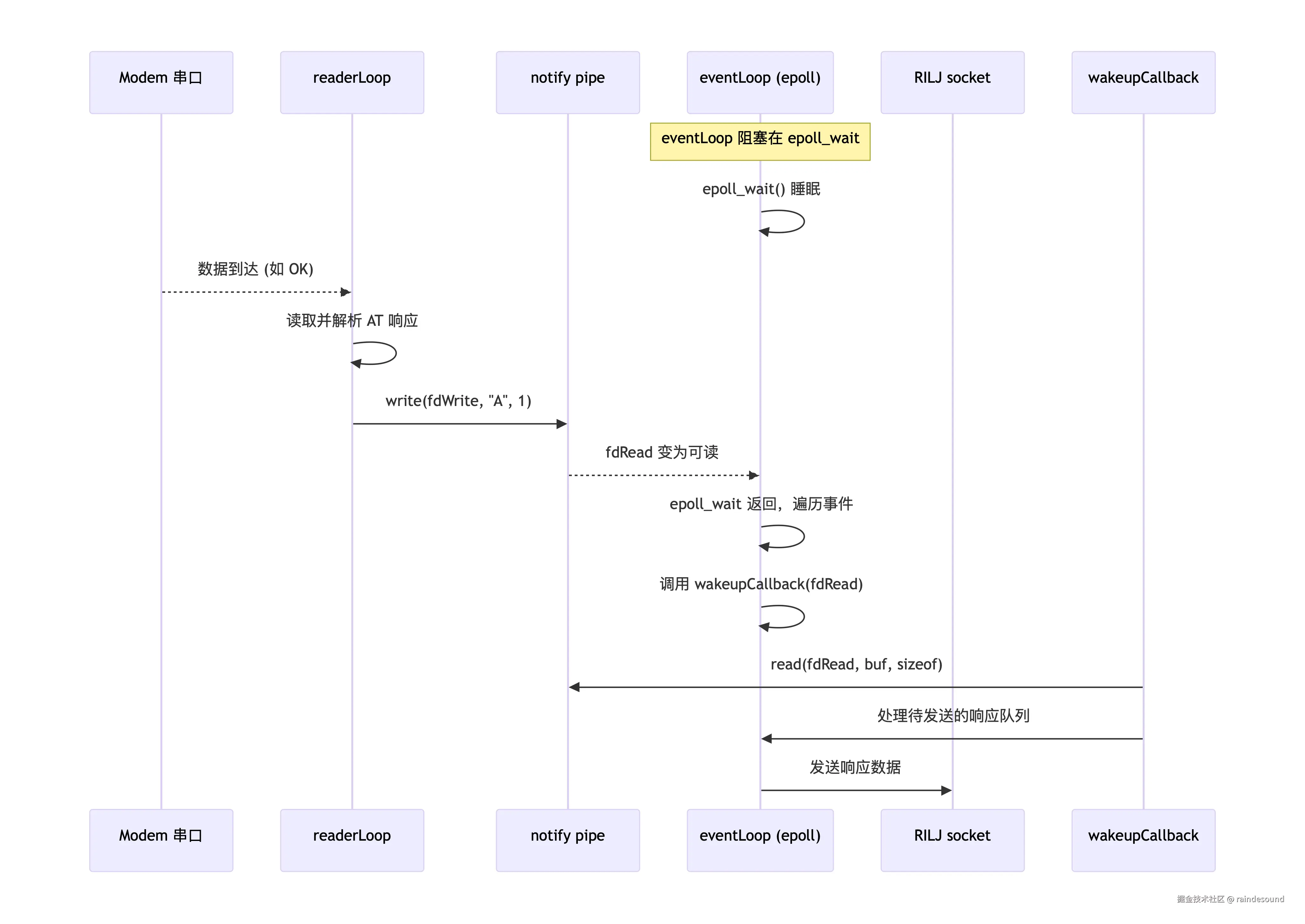

2.2.5.6.4 时序图

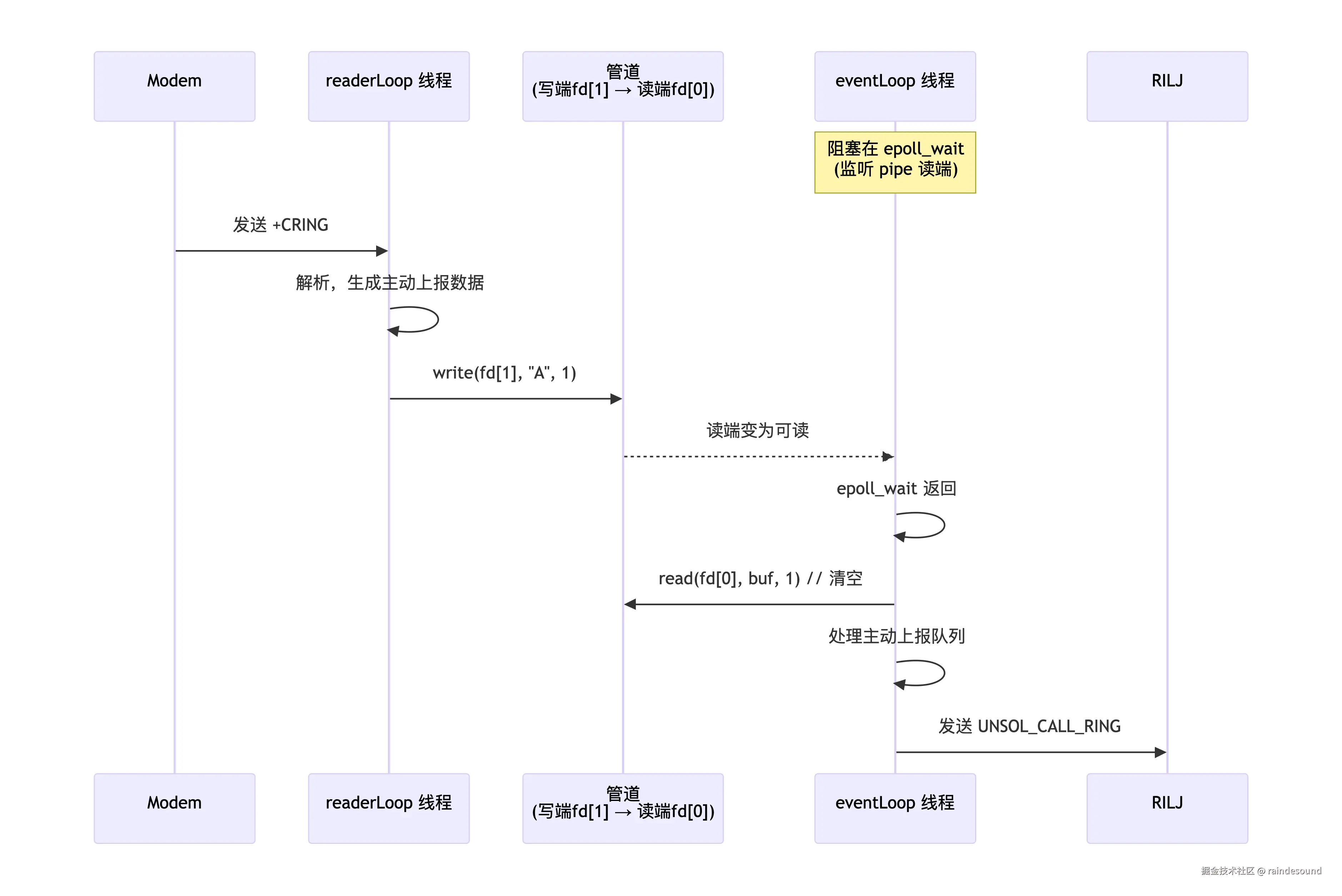

readerLoop 收到 Modem 数据后，通过管道唤醒 eventLoop 的过程。

下图展示了一个完整的跨线程唤醒流程，以 readerLoop 收到 Modem 响应为例。

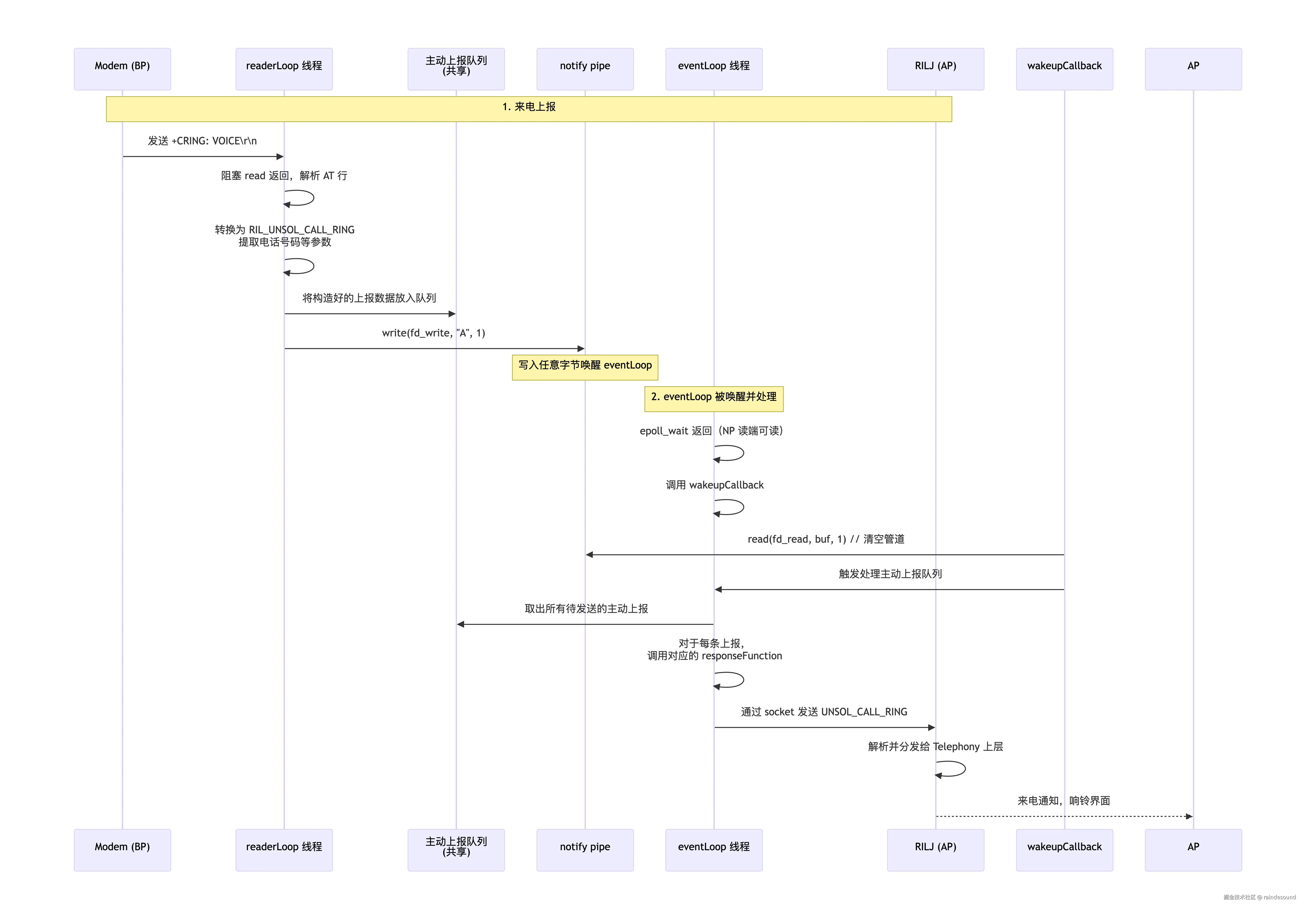

来电MT（+CRING）的处理流程

2.2.5.6.5 为什么用 pipe，而不是信号或条件变量？

方案	问题
信号 (如 pthread_kill)	信号处理函数受限，且容易与 epoll 产生竞争条件。
条件变量 + 互斥锁	无法直接唤醒 epoll_wait，需要先退出 epoll_wait（比如设置超时轮询），效率低。
eventfd	更现代的选择，效果类似 pipe（Linux 专用）。Android RIL 早期使用 pipe，后续版本可能使用 eventfd。
pipe	简单、可靠、跨平台（所有 POSIX 系统支持），可被 epoll 直接监听。

写入的数据内容重要吗？
不重要。写端通常只写入一个任意字节（如 'A' 或 '\0'），读端也只是读取并丢弃。
其目的仅仅是让 epoll_wait 返回，从而 eventLoop 有机会检查是否有新的响应需要发送。

如何避免惊群或数据残留？
读端设为非阻塞，并在回调中循环读取直到返回 EAGAIN/EWOULDBLOCK，确保 pipe 缓冲区被清空。
写入时若 pipe 满（概率极低），可选择忽略或阻塞，但通常不会发生，因为一次唤醒只需写 1 字节，
pipe 缓冲区默认 4KB~64KB。

典型应用场景
readerLoop 收到 Modem 主动上报（如来电）：解析后写入 pipe，
eventLoop 调用 RIL_onUnsolicitedResponse。

readerLoop 收到某个请求的同步响应：匹配 token 后，
通过 pipe 唤醒 eventLoop 去调用 RIL_onRequestComplete。

定时器超时：虽然 timerfd 本身会唤醒 epoll，但某些老实现可能需要 worker 线程写入 pipe。
mainLoop 完成耗时的初始化：通知 eventLoop 可以开始处理 RILJ 请求。

notify pipe 是 RILD 实现线程安全唤醒事件循环的核心机制。它通过一个简单的、可被 epoll 监控的文件描述符，允许任意线程（readerLoop、mainLoop 等）安全地唤醒 eventLoop，从而将 Modem 响应及时传递给上层。这一设计既保持了单线程事件循环的简单性，又解决了跨线程通知的难题。

2.2.5.7 主要线程之间的关系

1. eventLoop 处理 RILJ 与 rild 的通信

• 职责：监听与 RILJ 通信的 socket 文件描述符（也包括内部 notify pipe、定时器事件等）。

• 机制：使用 select/poll/epoll 实现 I/O 多路复用，当 socket 有数据可读时唤醒，读取 RILJ 发来的请求并分发处理。

• 目的：非阻塞、低延迟响应上层请求，同时避免多线程锁竞争。

2. mainLoop 处理 rild 与 Modem 通信（含 Vendor RIL 部分）

• 归属：mainLoop 线程通常在 Vendor RIL 库内部 创建（如高通 libqcril.so 中的 mainLoop 函数）。

• 职责：

  • 打开与 Modem 的物理通道（串口 /dev/ttyUSB0、共享内存、QMI 等）。

  • 初始化 Modem 状态（如设置 APN、注册网络）。

  • 创建 readerLoop 线程用于读取 Modem 消息。

  • 发送 AT 命令或 QMI 请求给 Modem（实际发送常在 mainLoop 或专用工作线程中完成）。

• 关系：mainLoop 负责 Vendor RIL 与 Modem 的底层通信。

3. at_open 处理 Vendor RIL 到 Modem 的 AT 命令

• 作用：at_open 是 Vendor RIL 中用于初始化 AT 通道的函数（常见于 reference-ril 或高通 RIL 的 AT 模块）。

• 工作：打开串口设备，设置串口属性（波特率、流控等），注册回调函数（处理主动上报、命令响应），然后创建 readerLoop 线程。

• 结果：通过此通道，Vendor RIL 可以下发 AT 命令并接收 Modem 响应。

2.2.5.8 rild-rilj 与VendorRIL-Modem接口分析

• 阻塞 read：线程调用 read(fd, ...) 时，如果 fd 中没有数据，内核会让该线程进入睡眠状态（不占用 CPU），直到有数据到达或发生错误才唤醒。

• 非阻塞 read 是指当文件描述符（fd）被设置为非阻塞模式（O_NONBLOCK）后，调用 read() 系统调用时，如果当前没有数据可读，不会让线程睡眠等待，而是立即返回，并返回错误码 EAGAIN 或 EWOULDBLOCK（二者通常值相同，表示"资源暂时不可用"）。

• select：

  • select/poll/epoll 是同步 I/O 多路复用：应用程序可以同时监控多个 fd，当其中任意 fd 就绪（如可读）时，select 返回，然后应用程序可以调用 read 读取（一般设置为非阻塞，但也可以阻塞）。

  • FD_ISSET 是宏，用于在 select 返回后判断哪个 fd 就绪。

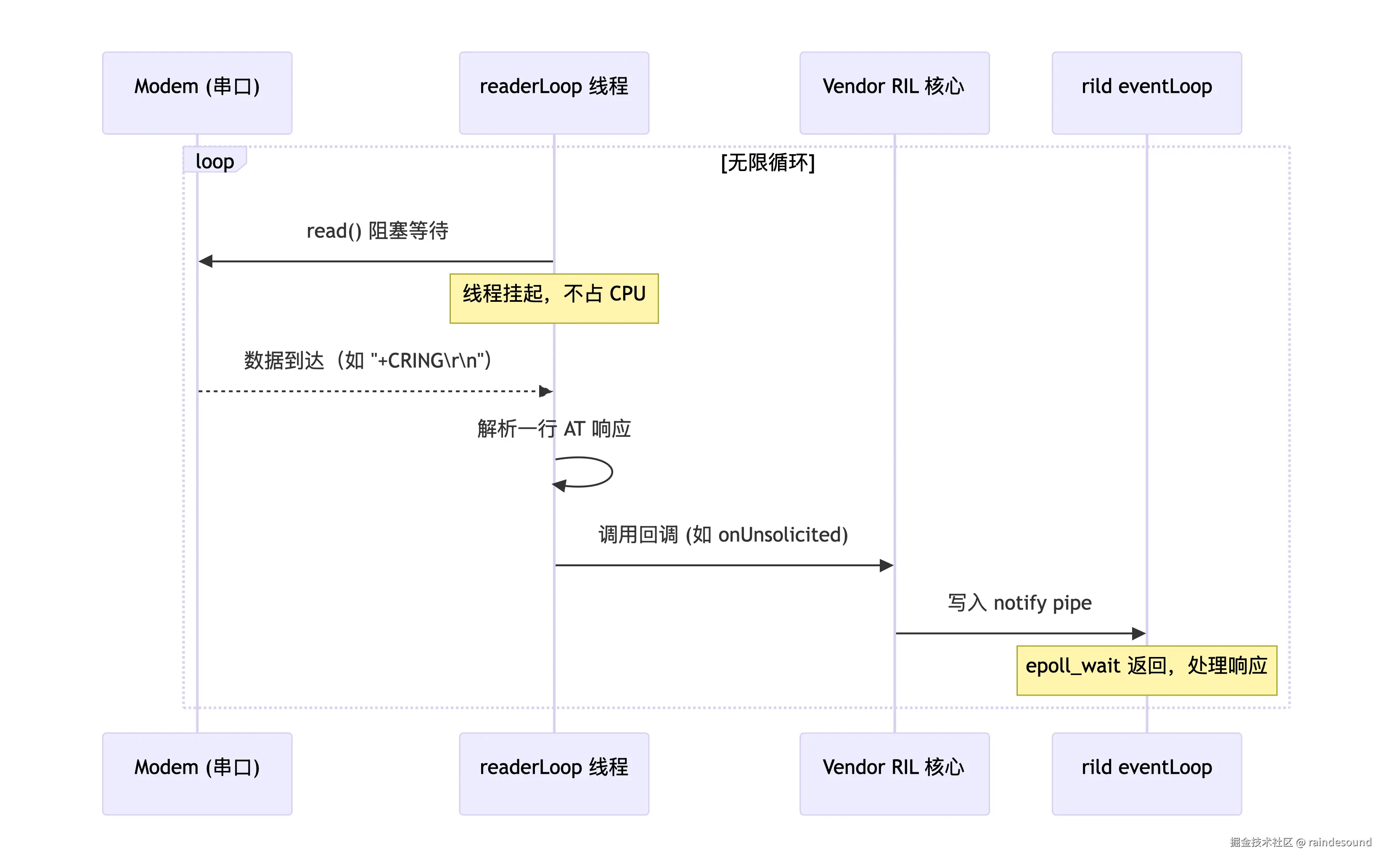

• 为何 readerLoop 用阻塞 read：因为串口是低速设备且响应时间不确定，专用线程阻塞读取不影响其他线程，简单可靠。

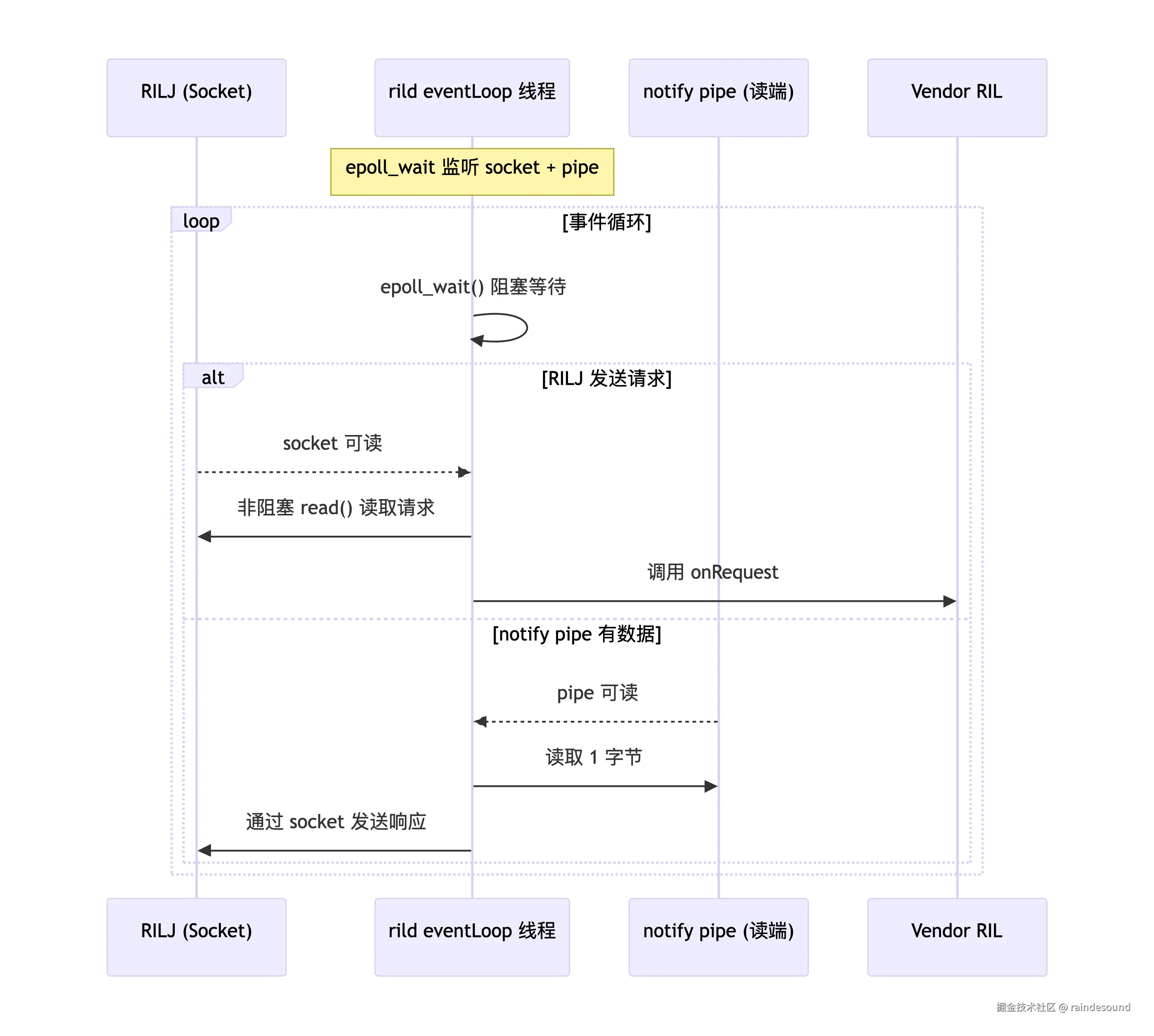

特性	AT open 阻塞 read (Vendor RIL 与 Modem)	rild-rilj 非阻塞 epoll (rild 与 RILJ)
I/O 模式	同步阻塞 I/O	同步非阻塞 I/O + I/O 多路复用
线程模型	专用线程（readerLoop）独占读取一个 fd	单线程（eventLoop）监控多个 fd
等待机制	线程调用 read()，无数据时内核挂起线程	线程调用 epoll_wait()，无事件时内核挂起线程；fd 设置为非阻塞，read 立即返回
并发能力	只能读取一个串口，但线程可被唤醒后解析并分发	可以同时监听 socket、notify pipe、timer fd 等多个源
典型场景	从 Modem 串口读取 AT 响应或主动上报	接收 RILJ 发送的请求，以及接收 notify pipe 的唤醒信号

2.2.5.8.1 I/O 多路复用（I/O Multiplexing） 对比

select, poll, epoll 核心对比：

特性	select	poll	epoll
监控方式	轮询，每次调用都需遍历所有监控的 fd (文件描述符)。	轮询，遍历 pollfd 数组检查 revents 字段。	事件驱动，内核通过回调机制将就绪的 fd 直接放入就绪链表。
时间复杂度	O(n)，性能随监控 fd 数量增加而线性下降。	O(n)，同样需要遍历整个数组。	O(1)，epoll_wait() 只返回已就绪的 fd，无需全局遍历。
最大连接数	1024 (FD_SETSIZE 宏限制)。	无硬性限制，受系统内存限制。	无硬性限制，受系统内存和 /proc/sys/fs/file-max 限制。
数据拷贝	每次调用都需将 fd 集合从用户态拷贝到内核态。	同样需要将整个 pollfd 数组从用户态拷贝到内核态。	零拷贝，通过 mmap 共享内存，减少数据拷贝开销。
触发模式	仅支持水平触发（LT）。	仅支持水平触发（LT）。	支持 LT 和 ET，边缘触发（ET）更高效。
API 接口	select() 单一函数。	poll() 单一函数。	epoll_create(), epoll_ctl(), epoll_wait() 三组函数。
可移植性	跨平台 (POSIX 标准)，几乎所有 Unix-like 系统都支持。	跨平台 (POSIX 标准)，几乎所有 Unix-like 系统都支持。	Linux 特有，不可移植。
实时性	高，timeout 精度为微秒级。	一般，timeout 精度为毫秒级。	一般，timeout 精度为毫秒级。
API 友好度	简单，接口简洁，易于理解。	中等，比 select 稍复杂，但仍是单一函数。	复杂，API 更底层，编程需要更多技巧。

epoll的优势：在面对高并发场景时（比如上万个同时连接），epoll 的性能优势极其明显。

核心优势	select / poll 的不足	epoll 的高效方案
事件驱动，O(1)复杂度	每次调用都需 线性扫描 全部文件描述符(fd)，复杂度 O(n)。	仅返回就绪的fd，复杂度 O(1)。
突破 fd 数量限制	select 默认限制 1024 个 fd。	无硬性上限，仅受系统内存限制。
零拷贝，减少系统调用	每次调用都需要 将整个fd集合从用户态拷贝到内核态，开销大。	仅一次注册，通过内存映射（mmap）在内核与用户态共享数据，避免拷贝。
数据高效管理	使用线性数组或链表，增删和查找效率低。	内核使用 红黑树 来高效管理fd的增删改查（O(log n)）。
灵活的触发模式	仅支持 水平触发（LT）。	同时支持高效的 边缘触发（ET） 和简单的 水平触发（LT）。

选择 select 还是 epoll？

在高端、通用的嵌入式Linux领域，如 智能手机、主流平板、车机系统 等，epoll 已替代 select，成为事实标准。在航空航天、军事、金融交易等需要绝对安全、稳定和确定性的系统领域，select凭借其简单、确定性的实现，仍是一个不可或缺的备选方案，通常用于处理少量、简单的I/O。

在实际开发中，当监控的 fd 数量很少（如少于10个） 时，使用 epoll 的优势并不明显，而 select 的简单性反而降低了开发和维护成本。此外，如果程序需要跨平台运行（如兼容 BSD、macOS 等），select或 poll 是更稳妥的选择。同时，对于生命周期长、必须保持代码稳定性的 "长寿"旧项目，为避免不必要的系统升级风险，开发者也会选择沿用 select。

选择I/O模型的本质是在 性能、复杂度、可移植性 之间寻找最佳平衡点，并没有绝对的"最好"，只有针对特定场景的"最合适"。

2.2.5.8.2 行为图解

1. rild-rilj 非阻塞 epoll（rild 侧）

• 非阻塞 epoll 的场景：rild 需要同时与 RILJ（一个或多个 socket）、notify pipe、定时器等多个 fd 交互。使用 epoll 可以将所有事件源统一到单线程中处理，避免多线程锁，且能高效应对高频率请求（比如 RILJ 短时间内下发几十个命令）。

2. AT open 阻塞 read（Vendor RIL 侧）

• 阻塞 read 的场景：串口设备通常不支持 select/epoll 的高效事件驱动（尤其老旧驱动），但使用专用线程阻塞读取并不会拖累整体性能，因为挂起的线程不占用 CPU。同时，Modem 的响应速率相对较慢（几十到几百毫秒），阻塞读取足够应对。

为什么不能反过来？

如果把与 RILJ 通信改为阻塞 read：则需要为每个 RILJ 连接开一个线程，且无法同时监听 notify pipe，
会导致线程爆炸和唤醒困难。

如果把与 Modem 通信改为非阻塞 epoll：需要 Modem 驱动支持非阻塞且能产生 POLLIN 事件，
但部分嵌入式串口驱动不可靠，且 Modem 响应需要独立线程处理长时间操作（如拨号等待连接），
会增加状态管理复杂度。

3. 综合架构图

上述设计利用了两种 I/O 模型的优点：事件循环的非阻塞多路复用保证上层通信的高效与可扩展，而专用线程的阻塞读取简化了与 Modem 的字符流交互。

2.2.5.9 rild 架构中的回调函数

方向	回调函数提供方	用途	回调函数
AP → BP	Vendor RIL 提供的回调函数表（RIL_RadioFunctions），通过 RIL_Init 返回给 LibRIL，	eventLoop 收到 RILJ 请求后，调用 Vendor RIL 的这些函数，将命令下发给 Modem。	onRequest：LibRIL 调用此函数来下发一个请求（如 DIAL、DATA CALL）。
			onStateRequest：查询 RIL 状态。
			onCancel：取消请求等。
			onSupports：查询是否支持某请求。
BP → AP	LibRIL 提供的回调函数，通过 RIL_Env 结构体注册给 Vendor RIL	Vendor RIL 在收到 Modem 响应或主动上报后，调用这些函数，由 LibRIL 负责封装并发送给 RILJ。	OnRequestComplete：Vendor RIL 调用此回调来响应一个请求（发送结果给 RILJ）。
			OnUnsolicitedResponse：Vendor RIL 调用此回调上报主动事件（如信号变化、来电）。
			RequestTimedCallback：用于请求超时处理。

注意：eventLoop 并不直接处理 Modem 原始数据，而是通过 notify pipe 被唤醒后，调用 LibRIL 提供的接口（如 RIL_onUnsolicitedResponse）将已解析好的数据发送给 RILJ。真正的 Modem 数据读取和解析由 readerLoop 或 worker 线程完成。

2.2.5.10 ril结构图，时序图

rild 使用单线程事件循环（Reactor 模式） + 辅助阻塞读线程，实现高效、可靠的电话栈通信。

2.2.5.11 队列

队列名称	核心作用	归属/操作者
请求队列 (Request Queue)	Vendor RIL 的命令缓冲池。用于缓存待发送到 Modem 的 AT 命令，实现命令的异步化处理。mainLoop 和 worker 线程都可能是它的生产者和消费者。	Vendor RIL
命令队列 (s_commands)	LibRIL 的命令路由表。一个静态数组，定义了所有 RIL_REQUEST_* 对应的分发函数（dispatchFunction）和响应函数（responseFunction）。	LibRIL
主动上报表 (s_unsolResponses)	LibRIL 的 URC 路由表。另一个静态数组，定义了 RIL_UNSOL_* 对应的响应函数（responseFunction），用于处理 Modem 的主动上报消息。	LibRIL
挂起列表 (pending_list)	eventLoop 的"待办事项"列表。当 I/O 事件（如 socket 数据到来）或定时器超时发生时，其对应的事件会被移至此队列，随后由 eventLoop 统一调度执行。	eventLoop

2.2.5.11.1 请求队列 (Request Queue)

• 位置：Vendor RIL 内部（例如 reference-ril.c 或高通 QCRIL 中）。

• 作用：当上层请求（如拨号、发短信）到来时，eventLoop 会调用 Vendor RIL 的 onRequest 函数。为了不阻塞 eventLoop，onRequest 将请求参数封装后放入 请求队列，然后立即返回。后台的 worker 线程池 从队列中取出请求，转换成 AT 命令发送给 Modem。

• 生产者：mainLoop（处理部分简单命令）或 onRequest 直接入队（通常由 eventLoop 触发的上下文）。

• 消费者：worker 线程。

• 同步机制：需要互斥锁保护队列，以及条件变量通知 worker 有新任务。

2.2.5.11.2 命令队列 (s_commands)

• 位置：LibRIL 内部，定义在 ril_commands.h 中，由 ril.cpp 引用。

• 作用：静态数组，每一行对应一个 RIL_REQUEST_XXX，包含：

  • request：请求号

  • dispatchFunction：将请求参数从 Parcel 解析出来的函数

  • responseFunction：将响应数据打包成 Parcel 发送给 RILJ 的函数

• 操作：只读。eventLoop 收到 RILJ 请求后，根据请求号索引该数组，调用 dispatchFunction 解析参数，再调用 Vendor RIL 的 onRequest。

2.2.5.11.3 主动上报表 (s_unsolResponses)

• 位置：LibRIL 内部，定义在 ril_unsol_commands.h。

• 作用：静态数组，每一行对应一个 RIL_UNSOL_XXX（如 RIL_UNSOL_CALL_RING），包含：

  • unsolResponse：主动上报号

  • responseFunction：将主动上报数据打包成 Parcel 发送给 RILJ

• 操作：只读。当 Vendor RIL 调用 RIL_onUnsolicitedResponse 时，LibRIL 根据上报号查表，调用对应的 responseFunction 封装数据并通过 socket 发送给 RILJ。

2.2.5.11.4 挂起列表 (pending_list)

• 位置：ril_event.cpp 中定义，事件循环的核心数据结构。

• 作用：存放已经被触发但尚未执行回调的事件节点（ril_event）。例如：

  • RILJ socket 有数据可读 → socket 事件从 watch_table 移到 pending_list。

  • 定时器超时 → 超时事件从 timer_list 移到 pending_list。

  • 其他线程向 notify pipe 写字节 → pipe 读端事件移入 pending_list。

• 操作者：eventLoop 线程。主循环中先调用 processTimeouts() 和 processReadReadies() 将就绪事件移入 pending_list，然后调用 firePending() 遍历 pending_list 并执行每个事件的回调函数。处理完后清空列表。

2.2.5.11.5 总结

请求队列 (Request Queue)	缓存待发送到 Modem 的 AT 命令，实现异步化处理。	Vendor RIL（生产者：mainLoop/worker；消费者：worker 线程）	队列（链表/环形缓冲）	需要互斥锁
命令队列 (s_commands)	LibRIL 的命令路由表，映射 RIL_REQUEST_* → 分发函数 + 响应函数。	LibRIL（只读，事件循环查询）	静态数组	只读，无需锁
主动上报表 (s_unsolResponses)	LibRIL 的 URC 路由表，映射 RIL_UNSOL_* → 响应函数。	LibRIL（只读，事件循环查询）	静态数组	只读，无需锁
挂起列表 (pending_list)	eventLoop 的待办事项列表，存放已就绪的 I/O 事件或定时器事件，等待回调执行。	eventLoop 线程（内部管理）	双向链表	单线程内部使用，无需锁

这四个队列/表分别解决了：

• 请求队列：异步命令发送（生产者-消费者模型）。

• s_commands / s_unsolResponses：请求/上报的路由与序列化/反序列化。

• pending_list：事件循环的就绪事件管理。

2.2.6 同步机制

RILD 是一个多线程守护进程，需要处理：

• 跨进程通信：与上层 RILJ（Java 进程）通过 socket 交互。

• 跨线程同步：保护共享队列（如请求队列）的并发访问。

• 跨线程通知：唤醒事件循环处理异步响应。

机制名称	关键特点	主要用途	RILD 中的具体应用
互斥锁 (Mutex)	提供基本的互斥访问。	保护共享资源。确保在多线程环境下，如 Vendor RIL 内部的请求队列等共享资源的访问是线程安全的。	保护 Vendor RIL 的请求队列（Request Queue），防止多线程同时入队/出队
条件变量 (Condition Variable)	需配合互斥锁使用。	实现线程等待/通知。当某个条件不满足时，线程可以在此等待，直到被其他线程通知唤醒，常用于实现生产者-消费者模式。	worker 线程等待队列非空；生产者（eventLoop）放入请求后通知 worker
信号量 (Semaphore)	可允许多个线程同时访问。	控制资源访问数量。可用于限制同时访问某一资源的线程数量，相当于一个"计数器锁"。	较少使用，可用互斥锁+条件变量替代
select/poll/epoll	单线程处理多路 I/O。	多路I/O复用。eventLoop 的核心机制，让单个线程能同时"监控"多个文件描述符（如 socket、pipe），从而高效处理并发 I/O。	eventLoop 同时监听 RILJ socket、notify pipe、timerfd
Pipe (管道)	简单、可靠的唤醒机制。	线程间通知。主要用于 notify pipe 机制，是一种轻量级的跨线程唤醒方式。	notify pipe：readerLoop 写管道唤醒 eventLoop
Timerfd (定时器文件描述符)	将定时器事件与 I/O 事件统一。	集成定时器到事件循环。允许将定时器事件像普通文件句柄一样被 select/poll 监听，从而在 eventLoop 中统一处理超时。	处理请求超时（如拨号 5 秒未响应）
信号 (Signal)	用于进程间通信。	进程间通信。用于进程间的简单通知，但通常不用于 rild 内部的多线程同步，因其异步特性可能带来复杂性。	NA

同步的语境

语境	含义	反义词
线程/进程同步	协调多个执行流对共享资源的访问顺序，避免竞态条件。	异步（指无协调，不保证顺序）
I/O 同步/异步	调用方是否等待操作完成：同步 I/O 阻塞直到完成；异步 I/O 不阻塞，通过回调或事件通知。	异步 I/O

在 RILD 源码分析中，"同步"常指 I/O 模型。

• 同步阻塞：线程调用 read()，无数据则挂起，直到有数据返回。例如 readerLoop 阻塞读串口。

• 同步非阻塞：调用 read() 立即返回（有数据或 EAGAIN），需要配合 select/poll 轮询。

• 异步 I/O：调用 aio_read 或使用 io_uring，内核完成后再通知。

同步 I/O：mainLoop 中 at_send_command 等待 Modem 响应。

场景：reference-ril 中 mainLoop 线程直接调用 AT 命令发送函数，该函数内部阻塞等待 Modem 响应（例如 OK 或 ERROR），在此期间 mainLoop 线程被挂起，无法处理任何其他请求。

特点：

• 编程简单，顺序执行。

• 线程利用率低：在等待 Modem 响应的数百毫秒甚至数秒内，mainLoop 无法处理其他请求。

• 仅适用于简单调试或并发要求极低的场景。

异步 I/O：请求队列 + worker 线程池，eventLoop 不等待 AT 命令完成。

场景：现代 Vendor RIL（如 QCRIL）中，eventLoop 收到请求后将其放入请求队列，立即返回；worker 线程池取出请求并异步发送 AT 命令，完成后通过 notify pipe 唤醒 eventLoop 发送响应。

特点：

• 主线程 (eventLoop) 不被阻塞，可以同时处理多个来自 RILJ 的请求。

• 通过队列解耦，worker 线程池并行执行 AT 命令，提升吞吐量。

• 需要互斥锁保护队列，条件变量实现等待/通知。

总结

特性	同步 I/O (at_send_command)	异步 I/O (队列 + worker)
调用是否阻塞	是，线程挂起直到响应返回	否，enqueue 后立即返回
并发处理能力	差，一次只能处理一个请求	高，多个 worker 并行处理
线程模型	单线程（mainLoop）处理所有	事件循环 + 线程池
适用场景	简单调试、低负载	生产环境（手机、车载等）
实现复杂度	低	较高（需管理队列、锁、条件变量）

2.2.7 进程间通信（IPC）

IPC（Inter-Process Communication） 是操作系统提供的机制，允许不同进程之间交换数据或信号。每个进程拥有独立的地址空间，因此需要内核协助才能安全通信。

2.2.7.1 常见 IPC 方式

方式	特点	RILD 中的使用
Socket（Unix Domain / TCP）	双向、流式或数据报，支持跨网络	RILJ 与 rild 通过 /dev/socket/rild 通信
Pipe / FIFO	单向字节流，亲缘进程或同一主机进程	notify pipe 是线程间通信，也可用于进程间
共享内存 (shm)	最快，需同步机制（如信号量）	RIL 中较少直接使用
信号 (Signal)	异步事件通知，携带信息有限	rild 可能处理 SIGPIPE 避免崩溃
消息队列 (msg queue)	有类型消息，内核维护	不常用

2.2.7.2 RIL 中最重要的 IPC：Unix Domain Socket

特点：

• 同一主机上高效，类似 TCP 但不经过网络协议栈。

• 文件系统路径作为地址（如 /dev/socket/rild）。

• 支持流式（SOCK_STREAM）或数据报（SOCK_DGRAM）。

在 RIL 中的角色：

• RILJ（Java 进程）与 rild 守护进程之间的唯一 IPC 通道。

• RILJ 将请求（RIL_REQUEST_*）序列化为 Parcel，通过 socket 发送。

• rild 的 eventLoop 监听该 socket，收到数据后反序列化并处理。

简化通信过程

// rild 端 (C++)
int listen_fd = android_get_control_socket("rild");
listen(listen_fd, 4);
int client_fd = accept(listen_fd, ...);
// 将 client_fd 加入 epoll

// RILJ 端 (Java)
LocalSocket s = new LocalSocket();
s.connect(new LocalSocketAddress("rild", LocalSocketAddress.Namespace.RESERVED));
OutputStream os = s.getOutputStream();
// 写入 Parcel 数据
os.write(data);

2.2.7.3 线程间通信 vs 进程间通信

注意：notify pipe、互斥锁、条件变量 等属于线程间同步与通信，它们用于同一进程内的多个线程。而 IPC 特指不同进程之间。

类型	示例	是否需要内核介入
线程间	互斥锁、条件变量、线程局部变量	部分需要（锁可能用原子操作）
进程间	socket、pipe、共享内存、信号	必须通过内核

2.2.7.4 软件结构图

跨进程通信（RILJ ↔ rild）和线程间通信（notify pipe）。

元素	类型	说明
RILJ ↔ Socket	跨进程 IPC	Unix Domain Socket，文件系统路径 /dev/socket/rild，全双工
Socket → eventLoop	进程内数据流	rild 主线程监听 socket fd，使用 select/poll/epoll 接收数据
readerLoop / worker 线程 → notify pipe	线程间通信	向管道写端写入任意字节，唤醒 eventLoop
notify pipe → eventLoop	线程间通知	读端被 epoll 监听，可读时触发事件循环处理队列

• 跨进程通信（Socket）------ RILJ 与 rild 之间的唯一通道。

• 线程间通信（notify pipe）------ 用于其他线程唤醒 eventLoop，不涉及进程边界。
