智能新风系统控制器：蓝牙+WiFi 融合产品深度调研

1. 产品概述

智能新风系统控制器是家用/商用新风系统的智能中枢设备，通过蓝牙+WiFi双模无线连接实现本地控制与云端管理的无缝融合。产品定位于中高端住宅和轻型商业空间（办公室、学校、月子中心等），核心目标用户为关注室内空气质量的健康敏感人群、有婴幼儿/老人的家庭用户，以及需要集中管控的物业/B端客户。

2026年中国新风系统市场规模已突破380亿元（中国家电协会数据），年复合增长率达27.3%，其中无管道壁挂新风占比逐年提升至68%，成为后装市场的主力形态。智能新风控制器以壁挂式或嵌入面板形态呈现，集成PM2.5、CO₂、TVOC、温湿度等多维传感器，支持WiFi联网上云、BLE近场配置与本地直连，典型产品零售价区间在800-3000元。代表品牌包括远大、造梦者、空气堡、352、小米生态链企业等，其中带WiFi+BLE双模的智能控制面板已成为中高端标配。

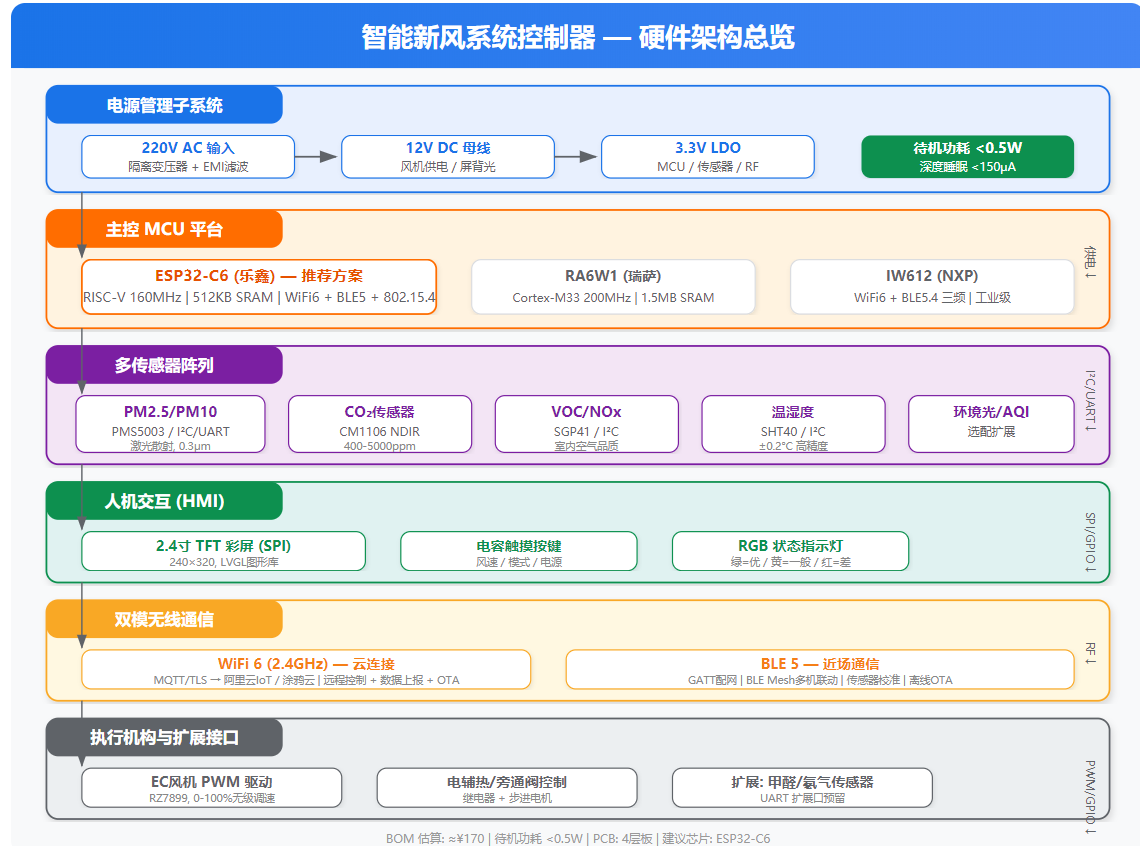

2. 硬件架构设计

2.1 主控芯片选型

新风控制器的核心SoC需同时满足WiFi联网（数据上报/远程控制）、BLE近场通信（配网/诊断/固件升级）、多路传感器读取（I²C/UART/ADC）、风机PWM调速和触控显示界面驱动等需求。以下是3款主流芯片方案的对比：

|-------------|---------------------------|-----------------------|-------------------------|
| 指标 | ESP32-C6 (乐鑫) | RA6W1 (瑞萨) | STM32WBA55 + 外挂WiFi |
| 核心架构 | RISC-V 32位 160MHz | Arm Cortex-M33 200MHz | Arm Cortex-M33 100MHz |
| 无线能力 | WiFi6 + BLE5 + 802.15.4 | WiFi6 + BLE5.4 双模 | BLE5.4 内置, WiFi需外挂 |
| 内存 | 512KB SRAM + 外部Flash | 1.5MB SRAM + 外部Flash | 1MB Flash + 128KB SRAM |
| 功耗 (DTIM10) | 80μA | 55μA | BLE 4.5mA Tx |
| GPIO/接口 | 30个, 2×I²C, 3×UART, 2×SPI | 45个, 丰富接口 | 40个, 14路ADC |
| 单价 (1Kpcs) | $2.0-2.8 |$ 5.5-6.5 | $2.5（不含WiFi模块） |
| 开发生态 | ESP-IDF, Arduino, 中文文档丰富 | FSP, e2 studio | STM32Cube, 社区庞大 |
| 适用场景 | 性价比优先, 快出样机 | 工业级可靠性, 量产稳定 | BOM灵活, 外设选型自由 |

推荐方案：ESP32-C6 是当前性价比最优选择------WiFi6+BLE5+802.15.4 三模合一，支持 Matter over Thread 未来扩展，开发资源丰富且 BOM 低。对 EMI/可靠性要求严苛的商用场景可选 RA6W1。

2.2 核心外设与传感器方案

空气质量传感器：Sensirion SGP41 (VOC+NOx, I²C, ¥8) + SEN54 (PM2.5/PM10, I²C, ¥25)；替代方案 Plantower PMS5003 (PM2.5, UART, ¥15)
CO₂传感器：Sensirion SCD41 (NDIR, I²C, ±40ppm, ¥60) 或 Cubic CM1106 (NDIR, UART, ¥35)
温湿度：Sensirion SHT40 (I²C, ±0.2°C, ¥3)
风机驱动：PWM控制 EC 风机 + RZ7899 马达驱动IC (¥2)，支持0-100%无级调速
人机交互：2.4寸 TFT 彩屏 (SPI) + 触摸按键 / 电容触控
电源管理：220V AC → 12V DC (隔离电源模块) → 3.3V (LDO/DCDC)，待机功耗 <0.5W

2.3 BOM 估算

|------------|--------------------------|--------------|
| 模块 | 物料 | 参考单价 (¥) |
| 主控 | ESP32-C6 模组 (含Flash) | 15 |
| PM2.5 传感器 | SEN54 或 PMS5003 | 25 |
| CO₂传感器 | CM1106 (NDIR) | 35 |
| VOC传感器 | SGP41 | 8 |
| 温湿度传感器 | SHT40 | 3 |
| TFT显示屏 | 2.4寸 SPI 240×320 | 18 |
| WiFi/BT天线 | PCB板载 + IPEX陶瓷天线 | 4 |
| 电源模块 | AC-DC 12V隔离 + DC-DC 3.3V | 22 |
| 风机驱动 | RZ7899 + MOSFET | 5 |
| PCB + 被动元件 | 4层板 + 阻容感 | 20 |
| 外壳结构 | ABS注塑 + 面板 | 15 |
| BOM 合计 | | ≈¥170 |

2.4 PCB 关键布线要点

天线区域：PCB板载天线需保持净空区 ≥15mm × 15mm，远离金属外壳和高压走线
模拟与数字隔离：PM2.5传感器（光散射）模拟部分单独铺铜地，与数字地通过0Ω电阻单点连接
高压隔离：220V AC侧爬电距离 ≥6mm，光耦/TVS保护
传感器布局：CO₂传感器（NDIR原理）远离发热元件，避免热干扰
I²C总线：所有I²C设备共用总线，4.7kΩ上拉至3.3V，总长度 <150mm

3. 软件架构设计

3.1 OS选型

FreeRTOS（推荐）：ESP32-C6 原生支持，轻量级（ROM <10KB），任务隔离清晰，适合传感器轮询+通信并发场景
Zephyr RTOS：NXP RA6W1 推荐平台，DeviceTree 驱动模型，蓝牙协议栈成熟度高
裸机：不推荐------多传感器并发+WiFi协议栈+BLE协议栈需要 OS 任务调度

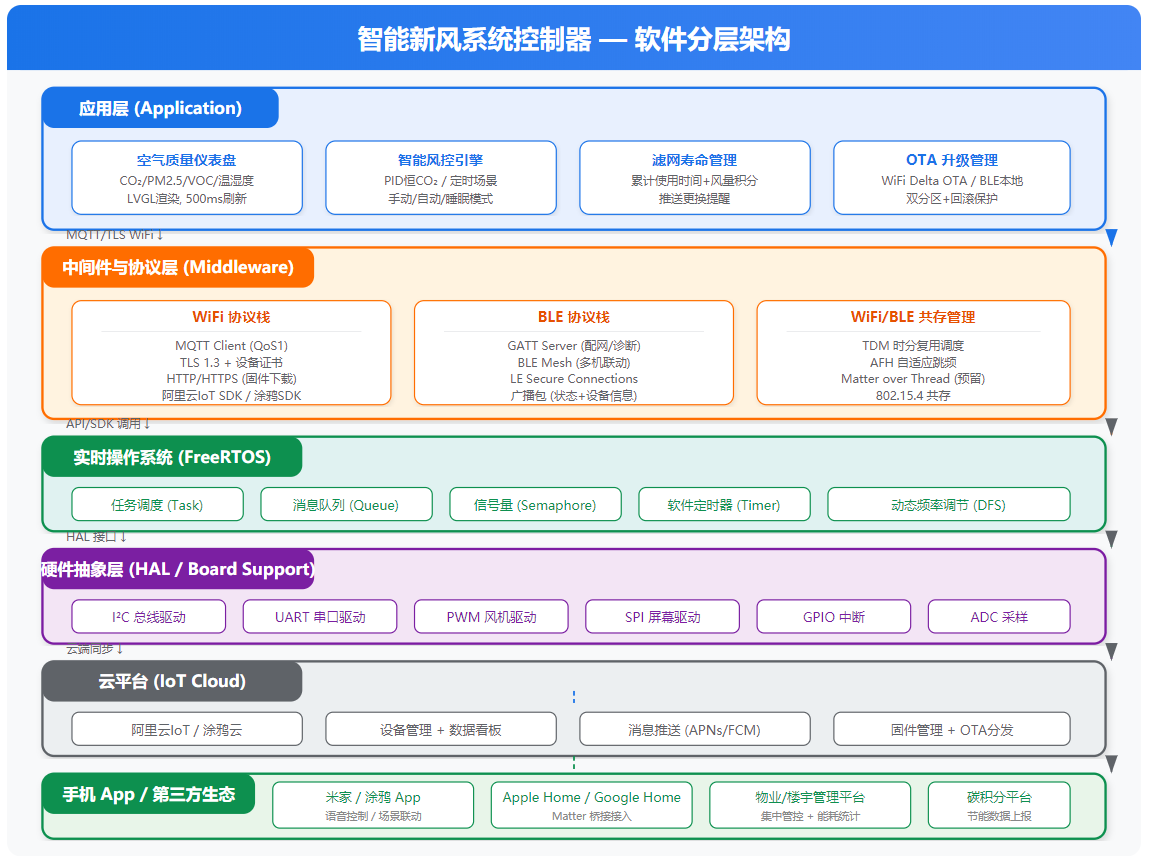

3.2 协议栈分层架构

复制代码

┌─────────────────────────────────────────────────────┐
│              应用层 (App Layer)                       │
│  家电控制  空气质量仪表盘  定时场景  固件升级         │
├─────────────────────────────────────────────────────┤
│         中间件层 (Middleware Layer)                    │
│  MQTT Client (阿里云/涂鸦) | Matter Data Model       │
│  本地规则引擎 | 传感器融合算法                       │
├──────────────┬──────────────────────────────────────┤
│  WiFi协议栈  │         BLE 协议栈                     │
│  TCP/IP      │  GATT Server (配网/诊断)              │
│  MQTT/TLS    │  BLE Mesh (多机联动)                  │
│  HTTP/HTTPS  │  广播包 (状态上报)                    │
├──────────────┴──────────────────────────────────────┤
│         RTOS (FreeRTOS / Zephyr)                      │
│  任务调度 | 队列 | 信号量 | 定时器                   │
├─────────────────────────────────────────────────────┤
│           硬件抽象层 (HAL / Board Support)            │
│  GPIO PWM I²C UART SPI ADC 电源管理                 │
└─────────────────────────────────────────────────────┘

3.3 应用层关键模块

传感器数据采集任务（500ms 周期）：轮询 CO₂/PM2.5/TVOC/温湿度，滑动窗口滤波，异常值剔除
风机控制任务：PID 控制算法（目标 CO₂ = 800ppm），PWM 输出，手动/自动模式切换
WiFi 通信任务：MQTT 连接到云平台（阿里云 IoT/涂鸦），30s 周期上报数据，接收下行指令
BLE 配网与诊断任务：WiFi SSID/密码分发，传感器校准，固件升级触发
显示刷新任务：LVGL 图形库驱动 TFT 屏，500ms 刷新空气质量仪表盘
本地规则引擎：场景联动（如 CO₂>1000ppm → 自动开新风 + 降风量延时关）

3.4 OTA 升级方案

WiFi OTA（主方案）：设备定期检查云端固件版本 → 差分下载（delta OTA, ESP-IDF 原生支持）→ 校验 → 写入 OTA 分区 → 重启切换
BLE OTA（备方案）：手机 App 本地固件推送，适用于设备断网场景
双分区：Factory + OTA_0/OTA_1 交替升级，回滚保护
断点续传：大固件（>1MB）分段下载，支持 WiFi 中断恢复

3.5 功耗管理策略

运行模式：WiFi 常连接 (DTIM10)，CPU 160MHz，功耗约 80mA@3.3V
ECO 模式（夜间）：WiFi 降为 DTIM100（每1秒苏醒），关闭屏显背光，功耗降至 25mA
深度睡眠（断电场景备电）：仅 RTC 唤醒，BLE 广播，功耗 <150μA
动态调频：根据任务负载自动切换 CPU 频率 160/80/40MHz

4. 关键技术挑战与解决方案

4.1 WiFi 与 BLE 共存干扰处理

双模设备最核心的技术挑战是 2.4GHz 同频段干扰。解决方案：

时分复用 (TDM)：ESP32-C6 内置共存管理器，在 WiFi 主动传输时将 BLE 活动调度到 WiFi 帧间隔中
自适应跳频 (AFH)：BLE 避开 WiFi 占用的 20MHz 信道（通常为 Ch1/6/11）
天线隔离：WiFi 和 BLE 共用天线时使用 RF 开关隔离；分立天线时 PCB 布局间距 >λ/4
优先级调度：配网阶段 BLE 优先级最高；正常运行 WiFi 数据上报为首要任务

4.2 传感器数据融合与校准

多传感器互补：CO₂浓度突变 → 联动 PM2.5 判断污染源（室内人员增加 vs 室外雾霾）
自动基线校准：每日最低 CO₂值作为户外基线（400ppm），漂移补偿
数字滤波：中值滤波 + 卡尔曼滤波，去除传感器噪声和瞬时干扰

4.3 数据安全

TLS 1.3 加密 MQTT 连接，使用设备唯一证书
安全启动 (Secure Boot V2)：固件签名验证，防止恶意刷写
Flash 加密：设备密钥/配网信息加密存储
BLE 安全配对：LE Secure Connections，MITM 防护

5. 开发工具链与调试方法

|--------|----------------------------------|-------------------------|
| 环节 | 工具/平台 | 说明 |
| IDE | VS Code + ESP-IDF 插件 / e² studio | 代码编辑与工程管理 |
| 编译链 | ESP-IDF v5.x | 含 FreeRTOS/LWIP/MQTT 组件 |
| 调试器 | ESP-Prog (JTAG) / J-Link | 单步调试，变量监测 |
| 日志查看 | ESP-IDF Monitor / miniterm | 串口日志，波特率 115200 |
| BLE嗅探 | Ellisys Bluetooth Analyzer | 空口抓包，协议分析 |
| WiFi抓包 | Wireshark (monitor mode) | MQTT/TLS 流量分析 |
| 传感器调试 | I²C 逻辑分析仪 (Saleae) | 传感器时序验证 |
| 功耗测量 | Nordic PPK2 / Joulescope | 各模式功耗精确测量 |
| 云平台 | 阿里云 IoT 平台 / 涂鸦云 | 设备管理、规则引擎、数据看板 |

6. 市场前景与竞品分析

6.1 竞争格局

|----------|--------------|--------------|------------|---------------|
| 品牌 | 产品形态 | WiFi+BLE | 参考价格 | 核心优势 |
| 远大 | 柜式/壁挂新风+云端面板 | ✓ | ¥2500-8000 | 老牌新风厂商，静电除尘技术 |
| 造梦者 | 壁挂新风+触控面板 | ✓ | ¥2000-5000 | 德国技术，五层过滤 |
| 352 | 堆料级空净+新风一体 | ✓ | ¥1500-4000 | 小米系，互联网打法 |
| 空气堡 | 壁挂新风+云端 | ✓(WiFi) | ¥2500-3500 | 服务收费模式(滤网订阅) |
| 小米 | 米家新风机+米家生态 | ✓ | ¥999-2500 | 极致性价比，生态联动 |
| 涂鸦(Tuya) | 白牌方案赋能 | ✓ | B2B | 模组+IOT平台一站式方案 |

6.2 趋势判断

Matter 协议融合：随着 Matter 1.5 标准完善，新风控制器可作为 Matter 设备接入 Google Home/Apple Home/Amazon Alexa 统一生态
AI 新风：基于用户习惯学习的自适应通风策略，结合天气预报预判室外空气质量提前调节
碳交易联动：建筑碳积分------节能新风系统纳入碳普惠体系
后装市场爆发：存量房新风改造是最大增量市场，壁挂式+无线方案是唯一可行路径
