Linux USB驱动学习

USB系统硬件和软件框架

PC接入USB设备过程相关疑问

USB设备插入识别过程 ：

USB设备插到电脑上接触到的对方设备是USB控制器，是USB控制器内嵌的root hub。接入USB设备后，USB总线驱动程序负责识别USB设备，给USB设备找到对应的驱动程序。

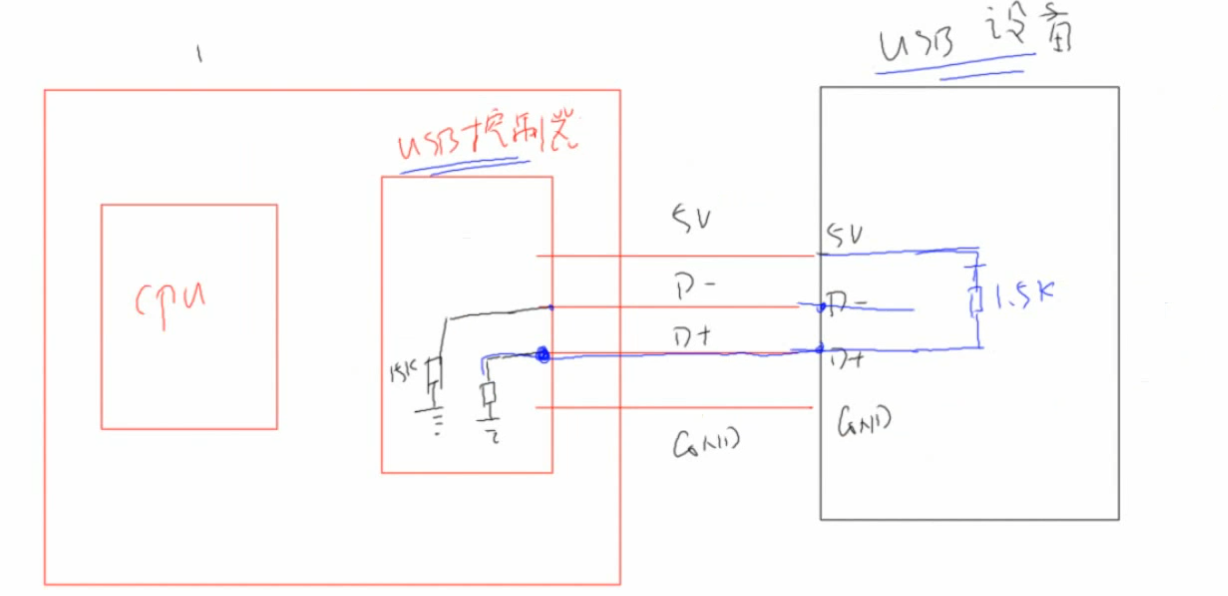

PC硬件监测USB设备 ：

PC的USB口内部，D-和D+接有15K的下拉电阻，未接USB设备时为低电平 USB设备的USB口内部，D-或D+接有1.5K的上拉电阻；它一接入PC，就会把PC USB口的D-或D+拉高，从硬件的角度通知PC有新设备接入。

接入PC时如何识别USB设备的种类：

PC和USB设备都得遵守一些规范。比如：USB设备接入电脑后，PC机会发出"你是什么"？USB设备就必须回答"我是xxx", 并且回答的格式是固定的。USB总线驱动程序会发出某些命令想获取设备信息(描述符)，USB设备必须返回"描述符"给PC。

PC如何分辨已存在的多个USB设备：

每一个USB设备接入PC时，USB总线驱动程序都会给它分配一个编号。PC机想访问某个USB设备时，发出的命令都含有对应的编号(地址)。且新接入的USB设备的默认编号是0，在未分配新编号前，PC使用0编号和它通信。

硬件框架

在USB系统中，有2个硬件概念：

• USB Host：它跟处理器相连，处理器通过USB Host跟各类USB设备通信。USB Host中集成有一个root hub

• USB Device：这分为两类设备

  Hub：用来扩展USB接口

  Function：就是普通的USB设备，比如U盘、声卡等

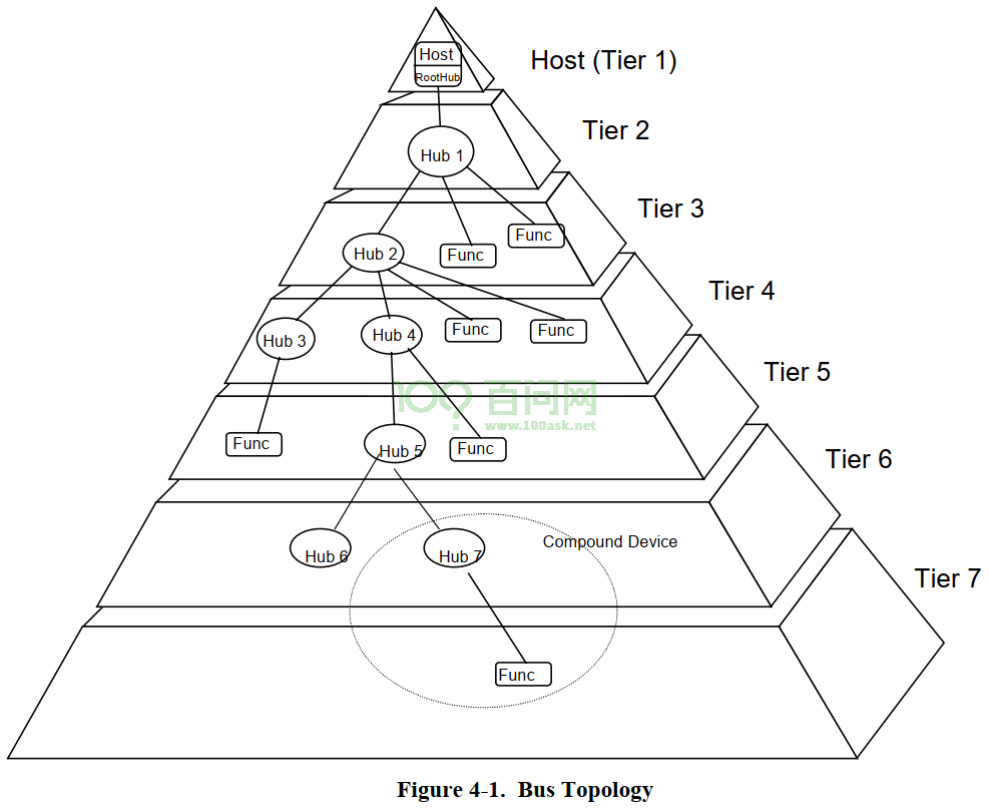

  hub与func是同级的，hub最多有6级，第7级一定是func。

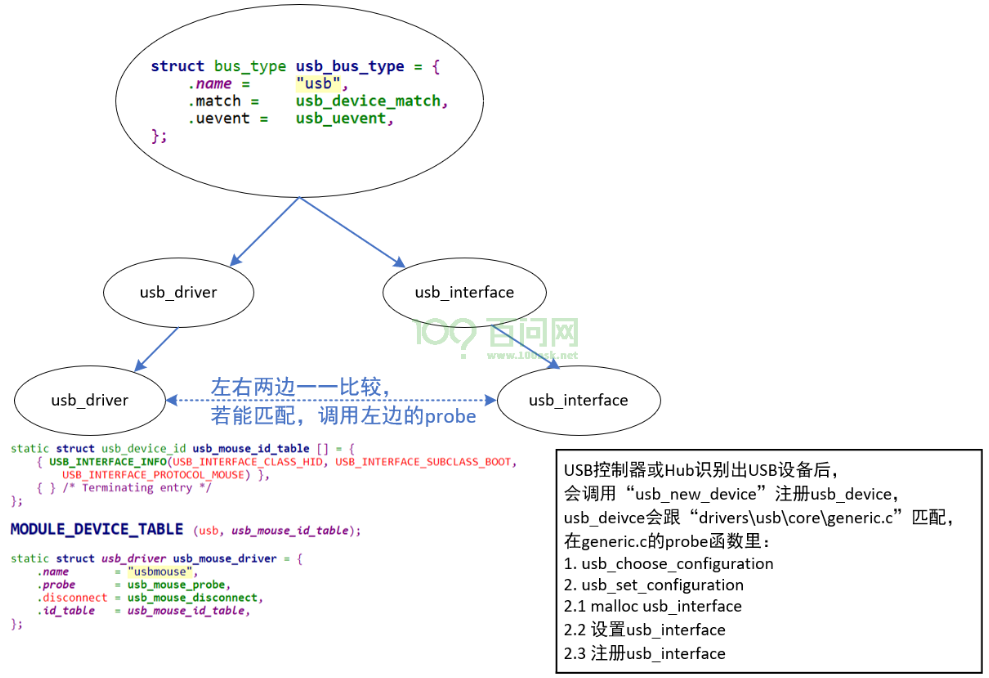

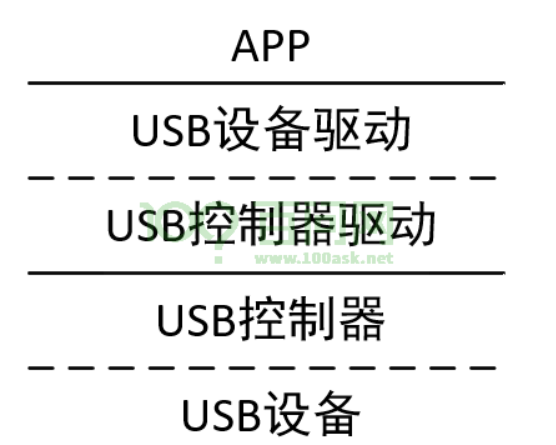

软件框架

APP可以通过USB设备驱动 程序访问USB设备。也可以绕过USB设备驱动，直接通过USB控制器驱动 访问USB设备，通过控制器驱动访问硬件设备时在应用层有 libusb 库以简化访问。

USB电器信号

电子信号：

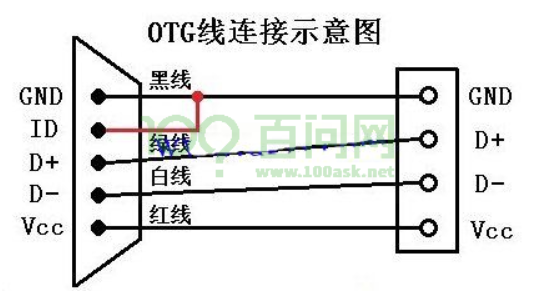

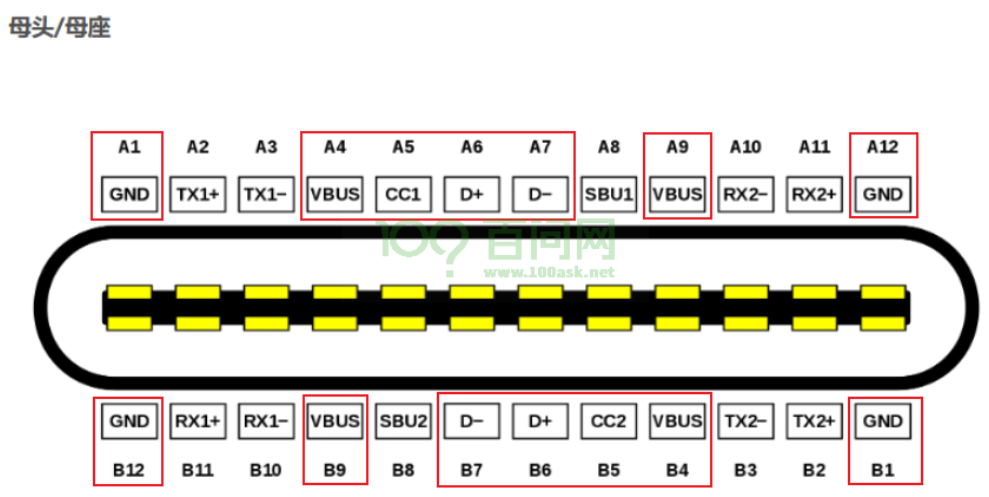

USB连接线有4条：5V、D+、D-、GND。数据线D+、D-，只能表示4种状态。USB协议中，很巧妙地使用这两条线路实现了空闲(Idle)、开始(SOP)、传输数据(Data)、结束(EOP)等功能。

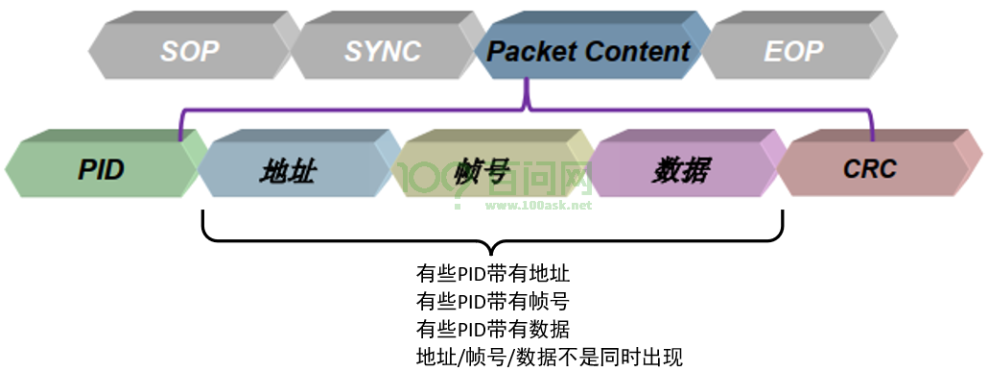

数据信号：

以下对于低速/全速设备 举例讲解，

同步信号固定 是 KJKJKJKK ,（K信号：D+高电平，D-低电平；J信号：D+低电平，D-高电平）host发送sync信号给USB设备，USB设备通过sync信号计算出时钟周期从而实现数据收发同步，USB使用的是一对差分信号线传输sync信号，不同于I2C、SPI使用CLK线同步时钟，也不同于串口需要双方约定波特率。

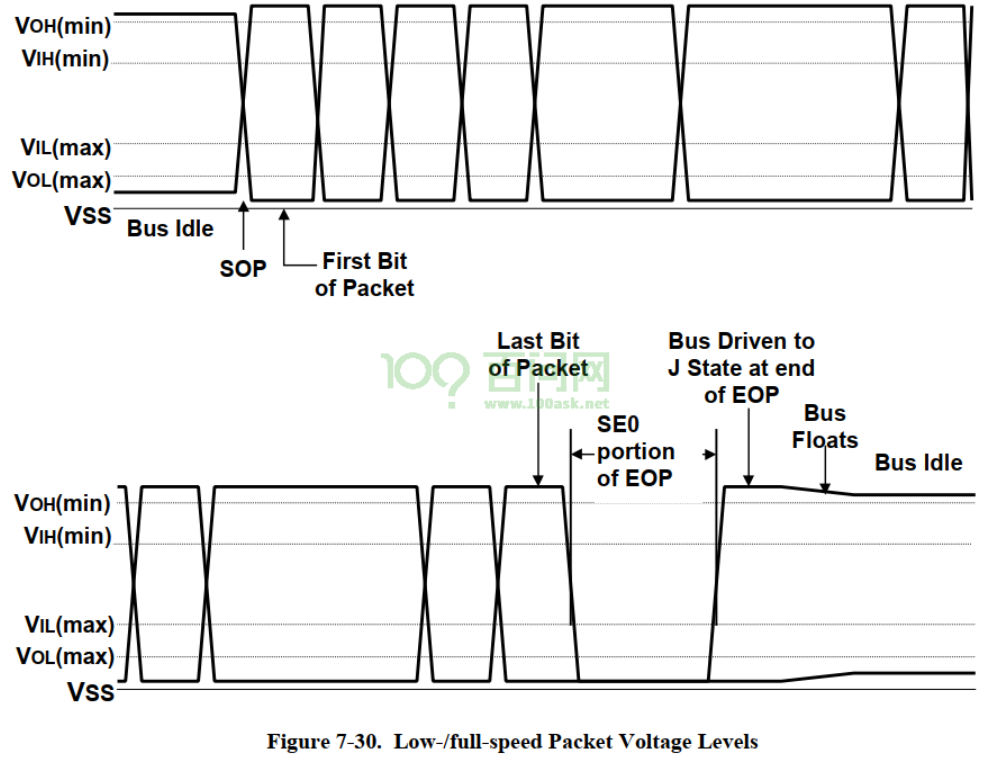

SOP：Start Of Packet，Hub驱动D+、D-这两条线路从Idle状态变为K状态。SOP中的K状态就是SYNC信号的第1位数据，SYNC格式为3对KJ外加2个K。

EOP ：End Of Packet，由数据的发送方发出EOP，数据发送方驱动D+、D-这两条线路，先设为SE0状态并维持2位时间，再设置为J状态并维持1位时间，最后D+、D-变为高阻状态，这时由线路的上下拉电阻使得总线进入Idle状态。

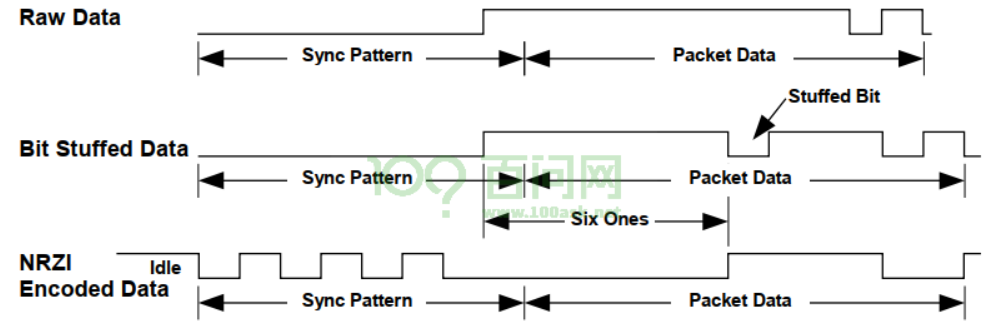

NRZI与位填充

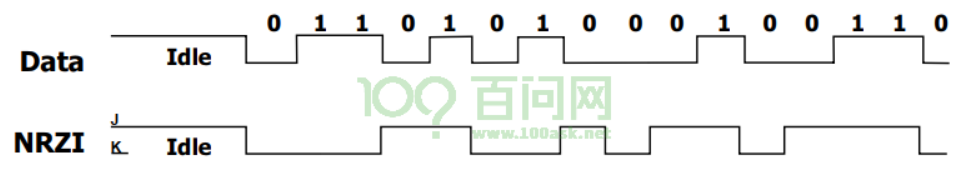

NRZI：Non Return Zero Inverted Code，反向不归零编码。NRZI的编码方位为：对于数据0，波形翻转；对于数据1，波形不变。

Bit Stuffing

使用NRZI时，如果传输的数据总是"1"，会导致波形维持不变。如果电平长时间维持不变，比如传输100位1时，如果接收方稍有偏差，就可能认为接收到了99位1、101位1。而USB中采用了Bit-Stuffing位填充处理，即在连续发送6个1后面会插入1个0，强制翻转发送信号，从而让接收方调整频率，同步接收。而接收方在接收时只要接收到连续的6个1后，直接将后面的0删除即可恢复数据的原貌。

USB描述符

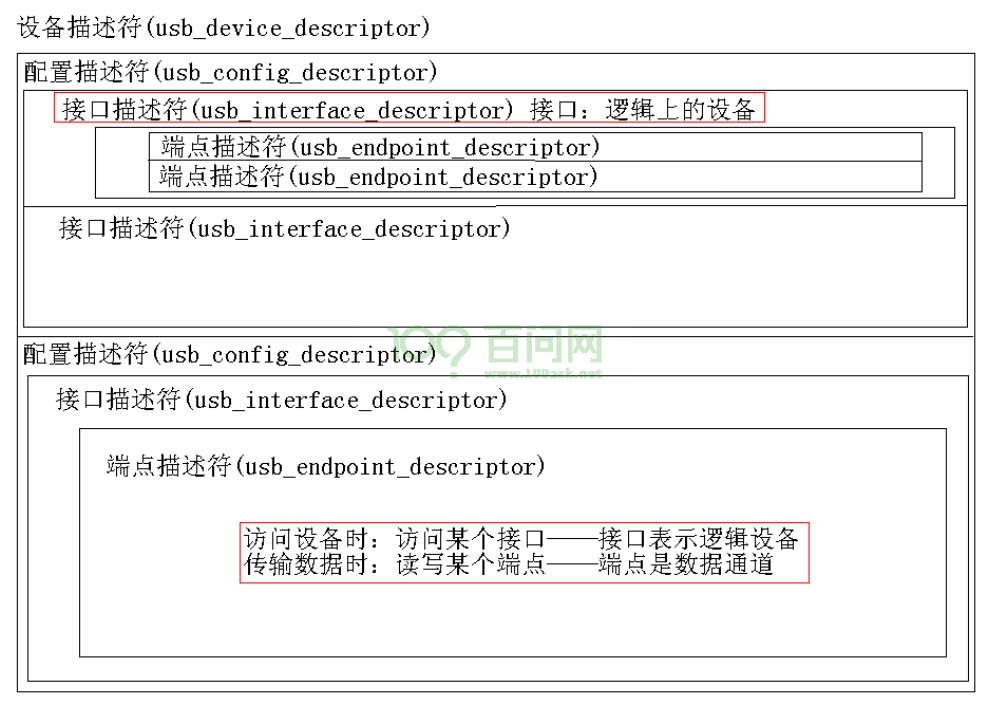

怎么描述设备、配置、接口、端点？使用描述符(Descriptors)，有设备描述符、配置描述符、接口描述符、端点描述符。所谓描述符，就是一些格式化的数据，用来描述信息。 一个USB设备，

• 只有一个设备描述符：用来表示设备的ID、它有多少个配置、它的端点0一次最大能传输多少字节数据
• 可能有多个配置描述符：用来表示它有多少个接口、供电方式、最大电流
• 一个配置描述符下面，可能有多个接口描述符：用来表示它是哪类接口、有几个设置(Setting)、有几个端点
• 一个接口描述符符下面，可能有多个端点描述符：用来表示端点号、方向(IN/OUT)、类型(批量/中断/同步)

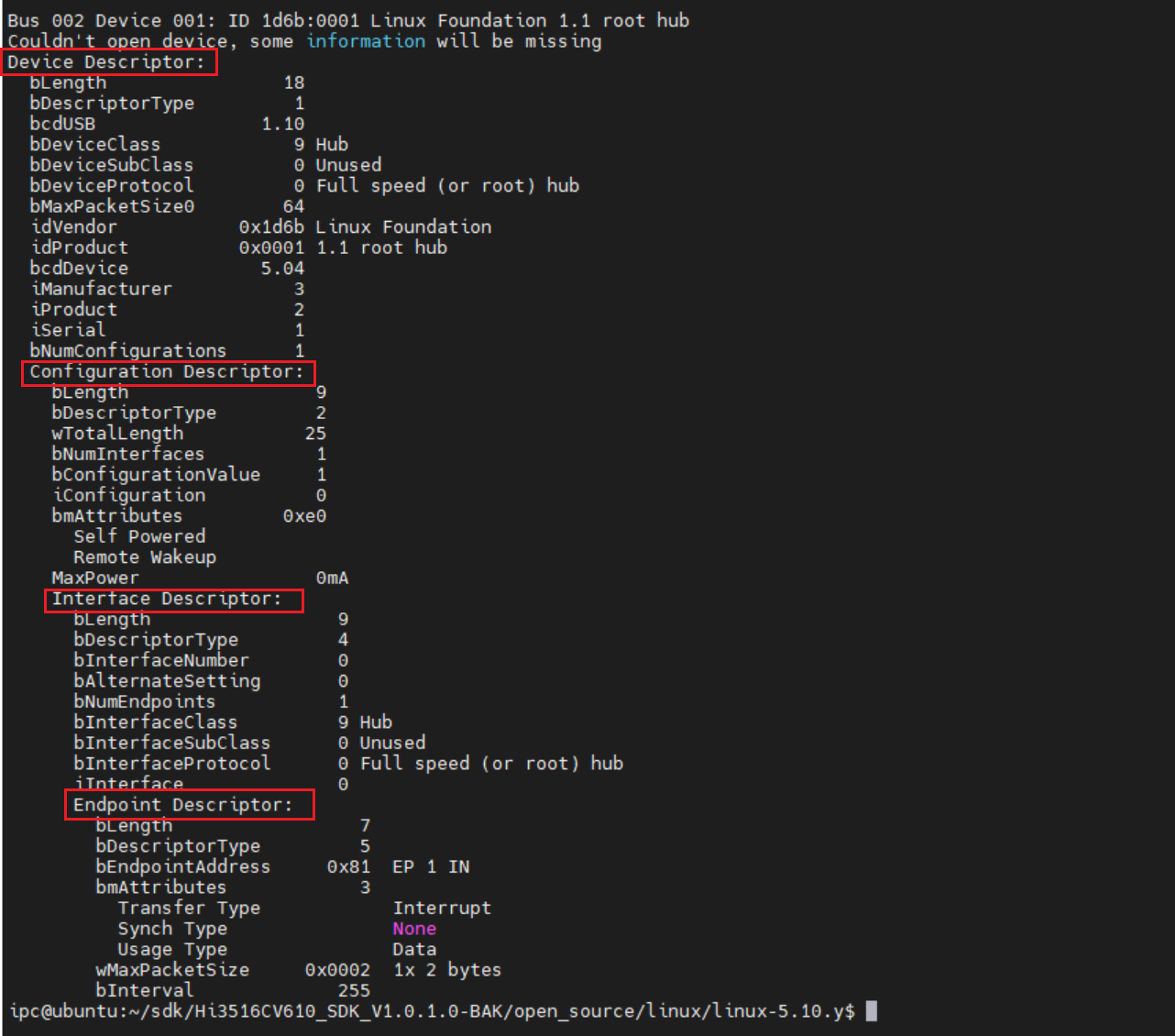

在虚拟机中查看

$ lsusb -v

libusb（应用态驱动）

介绍

libusb是一个使用C编写的库，它提供USB设备的通用的访问方法。APP通过它，可以方便地访问USB设备，无需编写USB设备驱动程序。

• 可移植性：支持Linux、macOS、Windows、Android、OpenBSD等
• 用户模式：APP不需要特权模式、也不需要提升自己的权限即可访问USB设备
• 支持所有USB协议：从1.0到3.1都支持

libusb支持所有的传输类型(控制/批量/中断/实时)，有两类API接口：同步(Synchronous，简单)，异步(Asynchronous，复杂但是更强大)。它是轻量级的、线程安全的。还支持热拔插。

使用libusb编写应用程序意味着可以跳过设备驱动程序直接使用host驱动程序去操作usb设备，那就需要应用编写者去阅读设备规范、R/W、endpoint、解析Data。

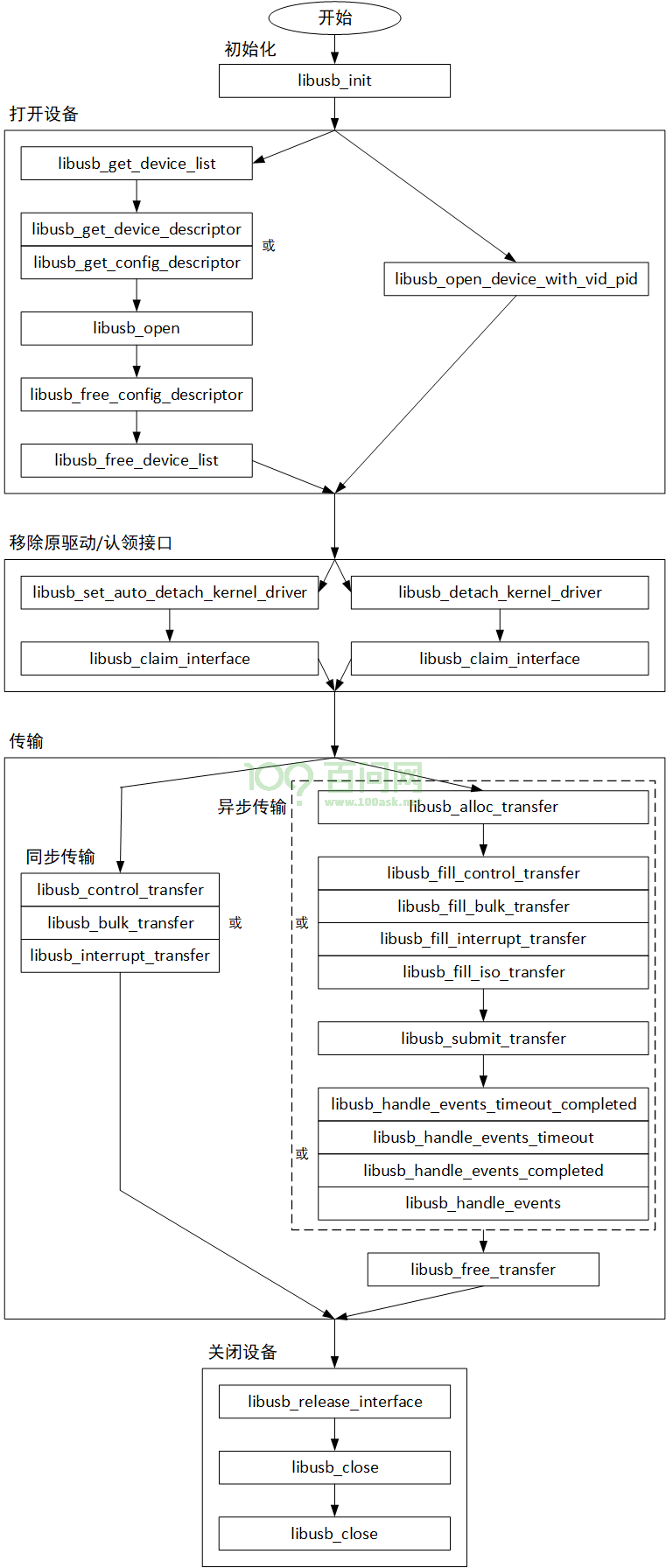

用法

可以通过libusb访问USB设备，不需要USB设备端的驱动程序，需要移除原来的驱动程序。然后就可以直接访问USB控制器的驱动程序，使用open/read/write/ioctl/close这些接口来打开设备、收发数据、关闭设备。 libusb封装了更好用的函数，这些函数的使用可以分为5个步骤：

• 初始化
• 打开设备
  使用 libusb_get_config_descriptor() 就获取了设备的接口描述符和端点描述符。
  设备描述符无需释放，它保存在list的设备里。
• 移除原驱动/认领接口
  移除设备驱动使用libusb访问设备，认领只是一个逻辑操作。
  方式一：设置自动移除标记位，在claim时先判断标记位再执行移除操作。
  方式二：直接移除再claim。
• 传输
  同步传输：接口内部发起传输并等待传输完成、等待超时或错误。
  异步传输：先分配传输结构体(alloc)；设置传输结构体用于保存是哪个endpoint、保存数据的buffer或数据长度len(fill)；接着提交结构体启动传输(submit)；启动后等待传输完成(completed\handle)；释放传输结构体(free_transfer)。可在循环里执行传输。在异步接口函数里，启动传输和设置回调函数后就立刻返回。等"读到数据"或"得到回应"后，回调函数被调用。发送数据传输的线程无需休眠等待结果，支持"多endpoint"的操作，也支持取消传输。
• 关闭设备
  对应前面的认领接口、打开设备、初始化libusb执行反向操作。

  最后的 libusb_close 改成 libusb_exit 。

API

1.初始化/反初始化：

int API_EXPORTED libusb_init(libusb_context **ctx);

初始化libusb，参数是一个"a context pointer"的指针，如果这个参数为NULL，则函数内部会创建一个"default context"。所谓"libusb context"就是libusb上下文，就是一个结构体，里面保存有各类信息，比如：libusb的调试信息是否需要打印、各种互斥锁、各类链表(用来记录USB传输等等)。

在关闭USB设备（libusb_close）后、程序退出前，调用如下函数：

void API_EXPORTED libusb_exit(libusb_context *ctx);

2.获取设备：

ssize_t API_EXPORTED libusb_get_device_list(libusb_context *ctx,
	libusb_device ***list);

调用此函数后，所有设备的信息存入list，然后遍历list，找到想操作的设备。这个函数内部会分配list的空间，所以用完后要释放掉，使用以下函数释放：

void API_EXPORTED libusb_free_device_list(libusb_device **list,
	int unref_devices);

如果参数unref_devices为1, 则list中每个设备的引用计数值减小1

3.打开/关闭设备 ：

使用libusb_get_device_list得到设备列表后，可以选择里面的某个设备，然后调用libusb_open：

int API_EXPORTED libusb_open(libusb_device *dev,libusb_device_handle **dev_handle);

使用libusb_open函数打开USB设备后，可以得到一个句柄：libusb_device_handle。以后调用各种数据传输函数时，就是使用libusb_device_handle。

使用完毕后，调用libusb_close关闭设备，函数原型如下：

void API_EXPORTED libusb_close(libusb_device_handle *dev_handle);

关闭设备句柄, 在程序退出之前应该使用它去关闭已经打开的句柄，相较于libusb_open()增加设备的引用计数，在libusb_close()中会减小设备的引用计数。

4.根据ID打开设备 :

如果知道设备的VID、PID，那么可以使用libusb_open_device_with_vid_pid来找到它、打开它。这个函数的内部，先使用libusb_get_device_list列出所有设备，然后遍历它们根据ID选出设备，接着调用libusb_open打开它，最后调用libusb_free_device_list释放设备。

libusb_open_device_with_vid_pid函数原型如下：

DEFAULT_VISIBILITY
libusb_device_handle * LIBUSB_CALL libusb_open_device_with_vid_pid(
	libusb_context *ctx, uint16_t vendor_id, uint16_t product_id);

5.描述符相关函数:

• 获得设备描述符

int API_EXPORTED libusb_get_device_descriptor(libusb_device *dev,
	struct libusb_device_descriptor *desc);

• 获得/释放配置描述符

/** \ingroup libusb_desc
 * 获得指定的配置描述符
 *
 * 参数:
 * dev - 哪个设备
 * config_index - 哪个配置
 * config - 输出参数, 用来保存配置描述符, 使用完毕要调用libusb_free_config_descriptor()释放掉
 *
 * 返回值:
 * 0 - 成功
 * LIBUSB_ERROR_NOT_FOUND - 没有这个配置
 * 其他LIBUSB_ERROR错误码
 */
int API_EXPORTED libusb_get_config_descriptor(libusb_device *dev,
	uint8_t config_index, struct libusb_config_descriptor **config);

/** \ingroup libusb_desc
 * Free a configuration descriptor obtained from
 * 前面使用libusb_get_active_config_descriptor()或libusb_get_config_descriptor()获得配置描述符，
 * 用完后调用libusb_free_config_descriptor()释放掉
 */
void API_EXPORTED libusb_free_config_descriptor(
	struct libusb_config_descriptor *config);

6.detach/attach驱动:

使用libusb访问USB设备时，需要先移除(detach)设备原来的驱动程序，然后认领接口(claim interface)。有两种办法：

• 方法一：

// 只是设置一个标记位表示libusb_claim_interface
// 使用libusb_claim_interface时会detach原来的驱动
libusb_set_auto_detach_kernel_driver(hdev, 1);

// 标记这个interface已经被使用认领了
libusb_claim_interface(hdev, interface_number);

• 方法二：

// detach原来的驱动
libusb_detach_kernel_driver(hdev, interface_number);

// 标记这个interface已经被使用认领了
libusb_claim_interface(hdev, interface_number);

使用完USB设备后，在调用libusb_close之前，应该libusb_release_interface释放接口：

int API_EXPORTED libusb_release_interface(libusb_device_handle *dev_handle,
	int interface_number);

调用上面接口卸载前面claim的特殊驱动。

7.同步传输函数

• 控制传输

/** \ingroup libusb_syncio
 * 启动控制传输
 *
 * 传输方向在bmRequestType里
 * wValue,wIndex和wLength是host-endian字节序
 *
 * 参数:
 * dev_handle - 设备句柄
 * bmRequestType - setup数据包的bmRequestType域
 * bRequest      - setup数据包的bRequest域
 * wValue        - setup数据包的wValue域
 * wIndex        - setup数据包的wIndex域
 * data          - 保存数据的buffer, 可以是in、out数据
 * wLength       - setup数据包的wLength域
 * timeout       - 超时时间(单位ms)，就是这个函数能等待的最大时间; 0表示一直等待直到成功
 *
 * 返回值:
 * 正整数 - 成功传输的数据的长度
 * LIBUSB_ERROR_TIMEOUT - 超时
 * LIBUSB_ERROR_PIPE  - 设备不支持该请求
 * LIBUSB_ERROR_NO_DEVICE - 设备未连接
 * LIBUSB_ERROR_BUSY - 如果这个函数时在事件处理上下文(event handling context)里则返回这个错误
 * LIBUSB_ERROR_INVALID_PARAM - 传输的字节超过OS或硬件的支持
 * the operating system and/or hardware can support (see \ref asynclimits)
 * 其他LIBUSB_ERROR错误码
 */
int API_EXPORTED libusb_control_transfer(libusb_device_handle *dev_handle,
	uint8_t bmRequestType, uint8_t bRequest, uint16_t wValue, uint16_t wIndex,
	unsigned char *data, uint16_t wLength, unsigned int timeout);

• 批量传输

/** \ingroup libusb_syncio
 * 启动批量传输
 * **传输方向在endpoint的"方向位"里表示**
 *
 * 对于批量读，参数length表示"期望读到的数据最大长度", 实际读到的长度保存在transferred参数里
 *
 * 对于批量写, transferred参数表示实际发送出去的数据长度
 *
 * 发生超时错误时，也应该检查transferred参数。
 * libusb会根据硬件的特点把数据拆分为一小段一小段地发送出去，
 * 这意味着发送满某段数据后可能就发生超时错误，需要根据transferred参数判断传输了多少数据。
 *
 * 参数:
 * dev_handle - 设备句柄
 * endpoint - 端点
 * data          - 保存数据的buffer, 可以是in、out数据
 * length  - 对于批量写，它表示要发送的数据长度; 对于批量读，它表示"要读的数据的最大长度"
 * transferred - 输出参数，表示实际传输的数据长度
 * timeout       - 超时时间(单位ms)，就是这个函数能等待的最大时间; 0表示一直等待直到成功
 *
 * 返回值:
 * 0 - 成功，根据transferred参数判断传输了多少长度的数据
 * LIBUSB_ERROR_TIMEOUT - 超时, 根据transferred参数判断传输了多少长度的数据
 * LIBUSB_ERROR_PIPE - 端点错误，端点被挂起了
 * LIBUSB_ERROR_OVERFLOW - 溢出，设备提供的数据太多了
 * LIBUSB_ERROR_NO_DEVICE - 设备未连接
 * LIBUSB_ERROR_BUSY - 如果这个函数时在事件处理上下文(event handling context)里则返回这个错误
 * LIBUSB_ERROR_INVALID_PARAM - 传输的字节超过OS或硬件的支持
 * 其他LIBUSB_ERROR错误码
 */
int API_EXPORTED libusb_bulk_transfer(libusb_device_handle *dev_handle,
	unsigned char endpoint, unsigned char *data, int length,
	int *transferred, unsigned int timeout);

上图endpoint参数bit7为0，表示是一个输出端点。

• 中断传输

/** \ingroup libusb_syncio
 * 启动中断传输
 * 传输方向在endpoint的"方向位"里表示
 *
 * 对于中断读，参数length表示"期望读到的数据最大长度", 实际读到的长度保存在transferred参数里
 *
 * 对于中断写, transferred参数表示实际发送出去的数据长度，不一定能发送完全部数据。
 *
 * 发生超时错误时，也应该检查transferred参数。
 * libusb会根据硬件的特点把数据拆分为一小段一小段地发送出去，
 * 这意味着发送满某段数据后可能就发生超时错误，需要根据transferred参数判断传输了多少数据。
 *
 * 参数:
 * dev_handle - 设备句柄
 * endpoint - 端点
 * data          - 保存数据的buffer, 可以是in、out数据
 * length  - 对于批量写，它表示要发送的数据长度; 对于批量读，它表示"要读的数据的最大长度"
 * transferred - 输出参数，表示实际传输的数据长度
 * timeout       - 超时时间(单位ms)，就是这个函数能等待的最大时间; 0表示一直等待直到成功
 *
 * 返回值:
 * 0 - 成功，根据transferred参数判断传输了多少长度的数据
 * LIBUSB_ERROR_TIMEOUT - 超时, 根据transferred参数判断传输了多少长度的数据
 * LIBUSB_ERROR_PIPE - 端点错误，端点被挂起了
 * LIBUSB_ERROR_OVERFLOW - 溢出，设备提供的数据太多了
 * LIBUSB_ERROR_NO_DEVICE - 设备未连接
 * LIBUSB_ERROR_BUSY - 如果这个函数时在事件处理上下文(event handling context)里则返回这个错误
 * LIBUSB_ERROR_INVALID_PARAM - 传输的字节超过OS或硬件的支持
 * 其他LIBUSB_ERROR错误码
 */
int API_EXPORTED libusb_interrupt_transfer(libusb_device_handle *dev_handle,
	unsigned char endpoint, unsigned char *data, int length,
	int *transferred, unsigned int timeout);

8.异步传输函数:

使用libusb的异步函数时，有如下步骤：

• 分配：分配一个libusb_transfer结构体
• 填充：填充libusb_transfer结构体，比如想访问哪个endpoint、数据buffer、长度等等
• 提交：提交libusb_transfer结构体启动传输
• 处理事件：检查传输的结果，调用libusb_transfer结构体的回调函数
• 释放：释放资源，比如释放libusb_transfer结构体

9.分配transfer结构体

/** \ingroup libusb_asyncio
 * 分配一个libusb_transfer结构体，
 * 如果iso_packets不为0，还会分配iso_packets个libusb_iso_packet_descriptor结构体
 * 使用完毕后需要调用libusb_free_transfer()函数释放掉
 *
 * 对于控制传输、批量传输、中断传输，iso_packets参数需要设置为0
 *
 * 对于实时传输，需要指定iso_packets参数，
 * 这个函数会一起分配iso_packets个libusb_iso_packet_descriptor结构体。
 * 这个函数返回的libusb_transfer结构体并未初始化，
 * 你还需要初始化它的这些成员:
 *   libusb_transfer::num_iso_packets
 *   libusb_transfer::type
 *
 * 你可以指定iso_packets参数，意图给实时传输分配结构体，
 * 但是你可以把这个结构题用于其他类型的传输，
 * 在这种情况下，只要确保num_iso_packets为0就可以。
 *
 * 参数:
 * iso_packets - 分配多少个isochronous packet descriptors to allocate
 *
 * 返回值:
 * 返回一个libusb_transfer结构体或NULL
 */
DEFAULT_VISIBILITY
struct libusb_transfer * LIBUSB_CALL libusb_alloc_transfer(
	int iso_packets);

填充控制传输

/** \ingroup libusb_asyncio
 * 构造控制传输结构体
 *
 * 如果你传入buffer参数，那么buffer的前面8字节会被当做"control setup packet"来解析，
 * buffer的最后2字节表示wLength，它也会被用来设置libusb_transfer::length
 * 所以，建议使用流程如下:
 * 1. 分配buffer，这个buffer的前面8字节对应"control setup packet"，后面的空间可以用来保存其他数据
 * 2. 设置"control setup packet"，通过调用libusb_fill_control_setup()函数来设置
 * 3. 如果是要把数据发送个设备，把要发送的数据放在buffer的后面(从buffer[8]开始放)
 * 4. 调用libusb_fill_bulk_transfer
 * 5. 提交传输: 调用libusb_submit_transfer()
 *
 * 也可以让buffer参数为NULL，
 * 这种情况下libusb_transfer::length就不会被设置,
 * 需要手工去设置ibusb_transfer::buffer、ibusb_transfer::length
 *
 * 参数:
 * transfer - 要设置的libusb_transfer结构体
 * dev_handle - 设备句柄
 * buffer - 数据buffer，如果不是NULL的话，它前面8直接会被当做"control setup packet"来处理，
 *          也会从buffer[6], buffer[7]把length提取出来，用来设置libusb_transfer::length
 *           这个buffer必须是2字节对齐
 * callback - 传输完成时的回调函数
 * user_data - 传给回调函数的参数
 * timeout - 超时时间(单位: ms)
 */
static inline void libusb_fill_control_transfer(
	struct libusb_transfer *transfer, libusb_device_handle *dev_handle,
	unsigned char *buffer, libusb_transfer_cb_fn callback, void *user_data,
	unsigned int timeout);

填充批量传输

/** \ingroup libusb_asyncio
 * 构造批量传输结构体
 *
 * 参数:
 * transfer - 要设置的libusb_transfer结构体
 * dev_handle - 设备句柄
 * endpoint - 端点
 * buffer - 数据buffer
 * length - buffer的数据长度
 * callback - 传输完成时的回调函数
 * user_data - 传给回调函数的参数
 * timeout - 超时时间(单位: ms)
 */
static inline void libusb_fill_bulk_transfer(struct libusb_transfer *transfer,
	libusb_device_handle *dev_handle, unsigned char endpoint,
	unsigned char *buffer, int length, libusb_transfer_cb_fn callback,
	void *user_data, unsigned int timeout);

填充中断传输

/** \ingroup libusb_asyncio
 * 构造中断传输结构体
 *
 * 参数:
 * transfer - 要设置的libusb_transfer结构体
 * dev_handle - 设备句柄
 * endpoint - 端点
 * buffer - 数据buffer
 * length - buffer的数据长度
 * callback - 传输完成时的回调函数
 * user_data - 传给回调函数的参数
 * timeout - 超时时间(单位: ms)
 */
static inline void libusb_fill_interrupt_transfer(
	struct libusb_transfer *transfer, libusb_device_handle *dev_handle,
	unsigned char endpoint, unsigned char *buffer, int length,
	libusb_transfer_cb_fn callback, void *user_data, unsigned int timeout);

填充实时传输

/** \ingroup libusb_asyncio
 * 构造实时传输结构体
 *
 * 参数:
 * transfer - 要设置的libusb_transfer结构体
 * dev_handle - 设备句柄
 * endpoint - 端点
 * buffer - 数据buffer
 * length - buffer的数据长度
 * num_iso_packets - 实时传输包的个数
 * callback - 传输完成时的回调函数
 * user_data - 传给回调函数的参数
 * timeout - 超时时间(单位: ms)
 */
static inline void libusb_fill_iso_transfer(struct libusb_transfer *transfer,
	libusb_device_handle *dev_handle, unsigned char endpoint,
	unsigned char *buffer, int length, int num_iso_packets,
	libusb_transfer_cb_fn callback, void *user_data, unsigned int timeout);

10.提交传输

/** \ingroup libusb_asyncio
 * 提交传输Submit，这个函数会启动传输，然后立刻返回
 *
 * 参数:
 * transfer - 要传输的libusb_transfer结构体
 *
 * 返回值:
 * 0 - 成功
 * LIBUSB_ERROR_NO_DEVICE - 设备未连接
 * LIBUSB_ERROR_BUSY - 这个传输已经提交过了
 * LIBUSB_ERROR_NOT_SUPPORTED - 不支持这个传输
 * LIBUSB_ERROR_INVALID_PARAM - 传输的字节超过OS或硬件的支持
 * 其他LIBUSB_ERROR错误码
 */
int API_EXPORTED libusb_submit_transfer(struct libusb_transfer *transfer);

11.处理事件：

int API_EXPORTED libusb_handle_events_timeout_completed(libusb_context *ctx,struct timeval *tv, int *completed);

completed参数可以避免多线程间的竞争关系，本函数获得"event handling lock"后，会判断completed指向的数值，如果这个数值非0(表示别的线程已经处理了、已经completed了)，则本函数会立刻返回(既然都completed了，当然无需再处理)。timeout参数可以设置超时时间。

12.释放transfer结构体

传输完毕，需要释放libusb_transfer结构体，如果要重复利用这个结构体则无需释放。

/** \ingroup libusb_asyncio
 * 释放libusb_transfer结构体
 * 前面使用libusb_alloc_transfer()分配的结构体，要使用本函数来释放。
 *
 * 如果libusb_transfer::flags的LIBUSB_TRANSFER_FREE_BUFFER位非0，
 * 那么会使用free()函数释放ibusb_transfer::buffer
 *
 * 不能使用本函数释放一个活动的传输结构体(active, 已经提交尚未结束)
 *
 */
void API_EXPORTED libusb_free_transfer(struct libusb_transfer *transfer);

USB设备驱动模型

BUS/DRV/DEV模型

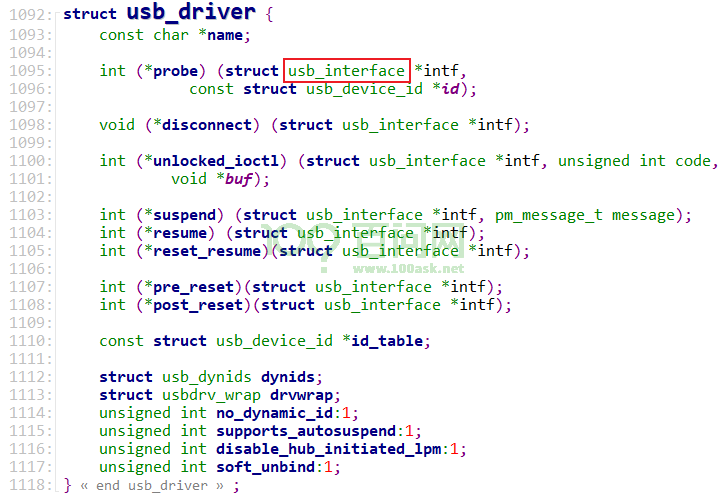

"USB接口(usb interface)"是逻辑上的USB设备，我们编写的usb_driver驱动程序，支持的是"USB接口"：

• USB控制器或Hub识别出USB设备后，会创建、注册usb_deive
• usb_device被"drivers\usb\core\generic.c"驱动认领后，会选择、设置某个配置
• 这个配置下面的接口，都会分配、设置、注册一个usb_interface
• 左边的usb_driver和右边的usb_interface如果匹配，则调用usb_driver.probe

接口函数

在USB设备驱动程序中，能使用的USB函数都在这个头文件里：include\linux\usb.h。

pipe

操作系统软件抽象句柄，用来代表主机与某端点的通信通路。

使用这些接口函数的主要目的是传输数据，传输数据的对象是USB设备里的某个endpoint，这被称为pipe：

/* Create various pipes... */
#define usb_sndctrlpipe(dev, endpoint)	\
	((PIPE_CONTROL << 30) | __create_pipe(dev, endpoint))
#define usb_rcvctrlpipe(dev, endpoint)	\
	((PIPE_CONTROL << 30) | __create_pipe(dev, endpoint) | USB_DIR_IN)
#define usb_sndisocpipe(dev, endpoint)	\
	((PIPE_ISOCHRONOUS << 30) | __create_pipe(dev, endpoint))
#define usb_rcvisocpipe(dev, endpoint)	\
	((PIPE_ISOCHRONOUS << 30) | __create_pipe(dev, endpoint) | USB_DIR_IN)
#define usb_sndbulkpipe(dev, endpoint)	\
	((PIPE_BULK << 30) | __create_pipe(dev, endpoint))
#define usb_rcvbulkpipe(dev, endpoint)	\
	((PIPE_BULK << 30) | __create_pipe(dev, endpoint) | USB_DIR_IN)
#define usb_sndintpipe(dev, endpoint)	\
	((PIPE_INTERRUPT << 30) | __create_pipe(dev, endpoint))
#define usb_rcvintpipe(dev, endpoint)	\
	((PIPE_INTERRUPT << 30) | __create_pipe(dev, endpoint) | USB_DIR_IN)

发送和接收的方向是在host的角度来看的。

同步传输函数

对于控制传输、批量传输、中断传输，有3个同步函数可以用来直接发起传输。这些函数内部会创建、填充、提交 一个URB("usb request block") ，并等待它完成或超时，与libusb用法相似。

函数如下：

//控制传输
/*
host与哪个设备dev的哪个管道通信pipe；数据保存在data，数据大小size，可以设置一个超时事件timeout。

令牌包（Token Packet）：USB 底层包，包含 PID (SETUP/IN/OUT)（包类型标识符）、设备地址、端点号、CRC5校验，由pipe、dev参数解析生成；
SETUP 令牌包：控制传输 Setup 阶段专用，OUT 令牌包：主机→设备写数据，IN 令牌包：设备→主机读数据。

Setup 数据包（Setup Data，8 字节）：紧跟 SETUP 令牌包后的 DATA0 载荷，由函数request/requesttype/value/index/size五个参数直接组装，对应标准struct usb_ctrlrequest，这是控制传输的命令载体。
*/
int usb_control_msg(struct usb_device *dev, unsigned int pipe, __u8 request,
		    __u8 requesttype, __u16 value, __u16 index, void *data,
		    __u16 size, int timeout);
//批量传输
int usb_bulk_msg(struct usb_device *usb_dev, unsigned int pipe,
		 void *data, int len, int *actual_length, int timeout);
//中断传输
int usb_interrupt_msg(struct usb_device *usb_dev, unsigned int pipe,
		      void *data, int len, int *actual_length, int timeout);

异步传输函数

使用URB进行传输时，它是异步方式：需要先分配、构造、提交一个URB("usb request block")，当传输完成后，它的回调函数被调用。

关键就在于需要填充URB：

• dev：跟谁传输数据
• pipe：跟哪个pipe传输数据
• buffer：里面存有要发送的数据，或者用来接收要读取的数据
• 数据长度
• 回调函数(complete_fn)
  填充URB完成后系统调用回调函数

1.分配和释放URB

struct urb *usb_alloc_urb(int iso_packets, gfp_t mem_flags);
void usb_free_urb(struct urb *urb);

2.分配/释放DMA Buffer

发起USB传输时，数据保存在buffer里。这个buffer可以是一般的buffer，也可以是DMA Buffer。

对于一般的buffer，在提交URB时会临时分配一个DMA Buffer：

• 发送数据时：函数内部会先从一般buffer中把数据复制到DMA Buffer，在提交给USB控制器
• 读取数据时：USB控制器先把数据传到DMA Buffer，函数内部在把DMA Buffer的数据复制到一般buffer
• 中间增加了一次数据的拷贝，效率低

我们可以直接使用DMA Buffer，函数原型如下：

void *usb_alloc_coherent(struct usb_device *dev, size_t size, gfp_t mem_flags,
			 dma_addr_t *dma);
void usb_free_coherent(struct usb_device *dev, size_t size, void *addr,
		       dma_addr_t dma);

虚拟地址所映射物的理地址可能是不连续的，但是USB Controller是硬件，识别离散的物理地址有难度，所有在USB Device传输数据时要么给数据直接分配一块物理上连续的buffer（高效）。要么先将数据发从离散的物理buffer 拷贝到一块物理上连续的buffer，再由 USB Controller 读取，数据方向反过来同样需要进过这个物理连续buffer。

3.填充URB

对于控制传输、批量传输、中断传输，分别有如下函数：

static inline void usb_fill_control_urb(struct urb *urb,
					struct usb_device *dev,
					unsigned int pipe,
					unsigned char *setup_packet,
					void *transfer_buffer,
					int buffer_length,
					usb_complete_t complete_fn,
					void *context);

static inline void usb_fill_bulk_urb(struct urb *urb,
				     struct usb_device *dev,
				     unsigned int pipe,
				     void *transfer_buffer,
				     int buffer_length,
				     usb_complete_t complete_fn,
				     void *context);

static inline void usb_fill_int_urb(struct urb *urb,
				    struct usb_device *dev,
				    unsigned int pipe,
				    void *transfer_buffer,
				    int buffer_length,
				    usb_complete_t complete_fn,
				    void *context,
				    int interval);

如果URB使用DMA Buffer，那么还需要设置一个flag表明这点：

urb->transfer_dma = DMA address of buffer; // usb_alloc_coherent的输出参数，将物理连续的buffer地址告知URB
urb->transfer_flags |= URB_NO_TRANSFER_DMA_MAP; //设置标记位，告知urb之后无需做临时buffer不需要做数据拷贝

4.提交URB

构造好URB后，需要提交到USB系统里，才能启动传输。

int usb_submit_urb(struct urb *urb, gfp_t mem_flags);

5.取消URB

已经提交的URB，可以取消它，有2个函数：

• usb_kill_urb：这是一个同步函数，它会等待URB结束
• usb_unlink_urb：这是一个异步函数，它不会等待URB结束，USB控制器驱动会调用它的回调函数

void usb_kill_urb(struct urb *urb);

int usb_unlink_urb(struct urb *urb);

USB鼠标驱动程序示例

1.向USB总线注册一个USB接口(interface)驱动

// linux-2.6.22.6/drivers/hid/usbhid/usbmouse.c

static struct usb_driver usb_mouse_driver = {
    .name       = "usbmouse",
    .probe      = usb_mouse_probe,
    .disconnect = usb_mouse_disconnect,
    .id_table   = usb_mouse_id_table,
};

static int __init usb_mouse_init(void)
{
    int retval = usb_register(&usb_mouse_driver);
    if (retval == 0)
        info(DRIVER_VERSION ":" DRIVER_DESC);
    return retval;
}

2.USB接口(interface)设备的创建

当一个USB 鼠标（Confugration ）设备插入后，主机USB控制器检测到后，触发USB设备集线器中的"中断"处理函数hub_irq。在hub_irq中会获取USB鼠标设备的设备描述符，根据设备描述符创建USB接口设备，从而和这边的USB接口(Interface)驱动匹配，调用其probe函数，通过USB总线驱动程序（USB Core和USB HCD）和USB鼠标设备建立联系，进而操作（读写控制）该设备。

hub_irq
    kick_khubd // 唤醒hub_thread线程
        hub_thread
            hub_events // 处理USB设备插入事件
                hub_port_connect_change

                    udev = usb_alloc_dev(hdev, hdev->bus, port1);
                                dev->dev.bus = &usb_bus_type;

                    choose_address(udev); // 给新设备分配编号(地址)
                    hub_port_init   // usb 1-1: new full speed USB device using s3c2410-ohci and address 3

                        hub_set_address  // 把编号(地址)告诉USB设备

                        usb_get_device_descriptor(udev, 8); // 获取设备描述符
                        retval = usb_get_device_descriptor(udev, USB_DT_DEVICE_SIZE);

                        usb_new_device(udev)
                            err = usb_get_configuration(udev); // 把所有的描述符都读出来，并解析
                            usb_parse_configuration

                            device_add  // 把device放入usb_bus_type的dev链表,
                                        // 从usb_bus_type的driver链表里取出usb_driver，
                                        // 把usb_interface和usb_driver的id_table比较
                                        // 如果能匹配，调用usb_driver的probe

3.USB接口驱动和接口设备的匹配

USB设备插入后根据获取到的设备描述符所创建的USB 接口设备和开发的USB接口驱动匹配： 对于设备： 将获取到的USB设备描述符信息保存在其id_table中。 对于驱动： 驱动的id_table中存放，期望该驱动适用的USB设备。

// linux-2.6.22.6/drivers/hid/usbhid/usbmouse.c

static struct usb_device_id usb_mouse_id_table [] = {
    /*
    匹配 HID 设备
    USB 设备中有一大类就是 HID 设备，即 Human Interface Devices，人机接口设备。
    这类设备包括鼠标、键盘等，主要用于人与计算机进行交互。
    它是 USB 协议最早支持的一种设备类。
    HID 设备可以作为低速、全速、高速设备用。
    由于 HID 设备要求用户输入能得到及时响应，故其传输方式通常采用中断方式。
    */
    { USB_INTERFACE_INFO(USB_INTERFACE_CLASS_HID, USB_INTERFACE_SUBCLASS_BOOT,
        USB_INTERFACE_PROTOCOL_MOUSE) },
    { } /* Terminating entry */
};

匹配成功后调用该驱动的probe函数，和USB总线驱动建立联系。

probe函数原型如下：

int (*probe) (struct usb_interface *intf,
              const struct usb_device_id *id);

• 第1个参数是"struct usb_interface *"类型，表示匹配到的"USB逻辑设备"。

• 第2个参数是"struct usb_device_id *"类型，它是usb_driver的id_table中的某项，表示第1个参数就是跟这个usb_device_id匹配的。有必要的话，probe函数里可以从id->driver_info得到驱动相关的一些信息。

• 在probe函数，一般要记录intf信息，以后发起USB传输时会用到intf信息。

id_table是一个usb_device_id数组，结构体定义如下：

struct usb_device_id {
	/* which fields to match against? */
	__u16		match_flags;

	/* Used for product specific matches; range is inclusive */
	__u16		idVendor;
	__u16		idProduct;
	__u16		bcdDevice_lo;
	__u16		bcdDevice_hi;

	/* Used for device class matches */
	__u8		bDeviceClass;
	__u8		bDeviceSubClass;
	__u8		bDeviceProtocol;

	/* Used for interface class matches */
	__u8		bInterfaceClass;
	__u8		bInterfaceSubClass;
	__u8		bInterfaceProtocol;

	/* Used for vendor-specific interface matches */
	__u8		bInterfaceNumber;

	/* not matched against */
	kernel_ulong_t	driver_info
		__attribute__((aligned(sizeof(kernel_ulong_t))));
};

4.创建数据传输管道(pipe)

对于USB鼠标设备使用中断传输方式。

// linux-2.6.22.6/drivers/hid/usbhid/usbmouse.c

struct usb_device *dev = interface_to_usbdev(intf);
struct usb_host_interface *interface;
struct usb_endpoint_descriptor *endpoint;
struct usb_mouse *mouse;
struct input_dev *input_dev;
int pipe, maxp;
int error = -ENOMEM;

interface = intf->cur_altsetting;

if (interface->desc.bNumEndpoints != 1)
    return -ENODEV;

endpoint = &interface->endpoint[0].desc;
if (!usb_endpoint_is_int_in(endpoint))
    return -ENODEV;

// 端点是USB设备数据传输对象
pipe = usb_rcvintpipe(dev, endpoint->bEndpointAddress);
maxp = usb_maxpacket(dev, pipe, usb_pipeout(pipe));

5.分配urb

urb（USB Request Block）是Linux内核中USB驱动实现上的一个数据结构，用于组织每一次的USB设备驱动的数据传输请求。

mouse->irq = usb_alloc_urb(0, GFP_KERNEL);
if (!mouse->irq)
    goto fail2;

6.urb初始化

usb鼠标使用中断传输方式。接口详情在上一章。

usb_fill_int_urb(mouse->irq, dev, pipe, mouse->data,
             (maxp > 8 ? 8 : maxp),
             usb_mouse_irq, mouse, endpoint->bInterval);
mouse->irq->transfer_dma = mouse->data_dma;
mouse->irq->transfer_flags |= URB_NO_TRANSFER_DMA_MAP;

7.提交USB请求块

调用usb_submit_urb接口以获取USB设备数据。

// linux-2.6.22.6/drivers/hid/usbhid/usbmouse.c

static int usb_mouse_open(struct input_dev *dev)
{
    struct usb_mouse *mouse = input_get_drvdata(dev);

    mouse->irq->dev = mouse->usbdev;
    if (usb_submit_urb(mouse->irq, GFP_KERNEL))
        return -EIO;

    return 0;
}

OTG硬件检测电路

1.OTG接口与转换器

OTG是"On The Go"的英文缩写，字面上可以理解为"安上即可用"。USB传输是主从结构，一切USB传输都有Host发起。比如在开发板上可以插入U盘，这时开发板作为USB Host。但是开发板要跟PC通信，开发板就要作为USB Device。开发板要作为USB Host、USB Device两种角色，可以使用OTG插口：它可以根据硬件电路 自动识别自己的角色，切换为USB Host或USB Deivce。OTG接口工作于host模式对外供电，工作于device模式接收电源。

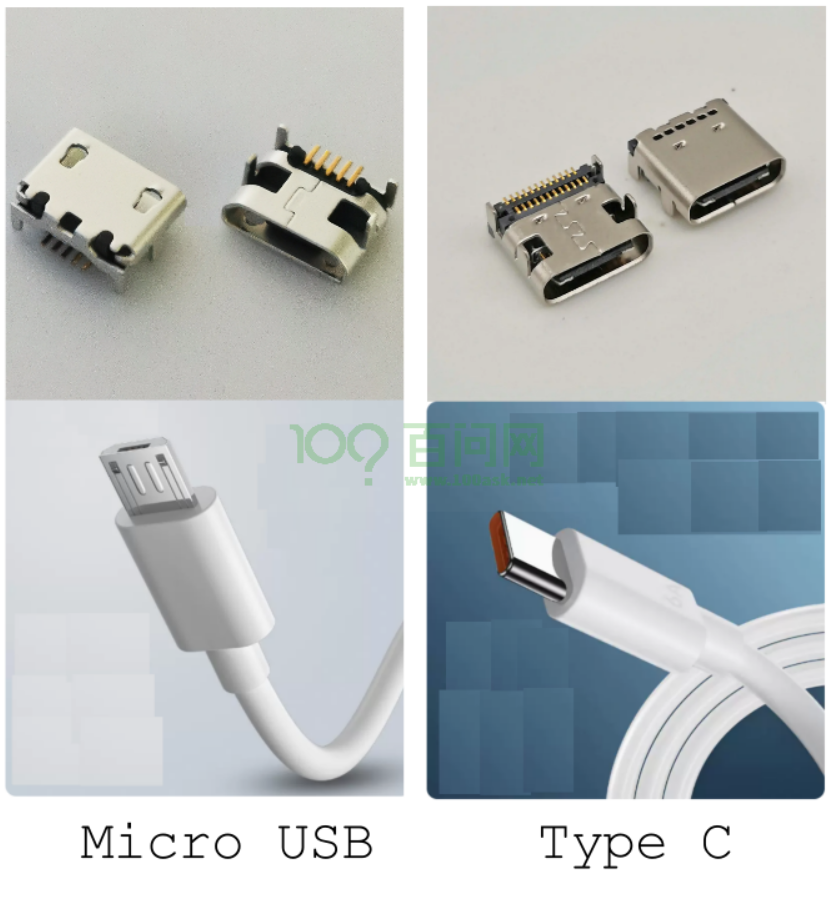

OTG插口有多种形态，常用的有Micro USB、Type C，如下：

1.1 Micro USB

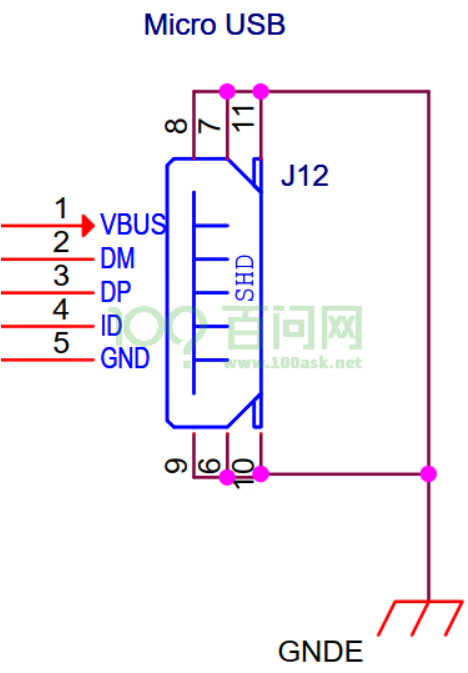

对于Micro USB插座，它有5条引脚：

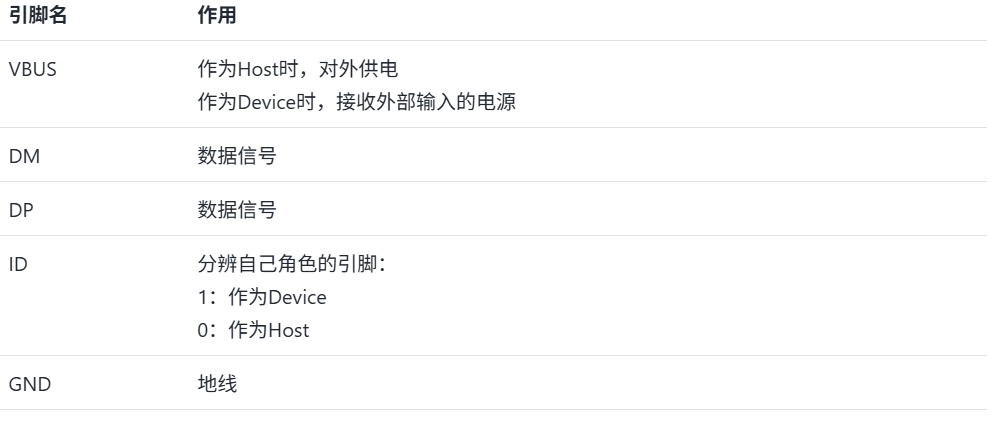

引脚作用如下表所示：

开发板作为USB Device时跟PC上的USB相连，PC的USB接口只有VBUS、DM、DP、GND，所以开发板的ID引脚跟PC的USB口并无连接，它被板子上的上拉电阻拉高。

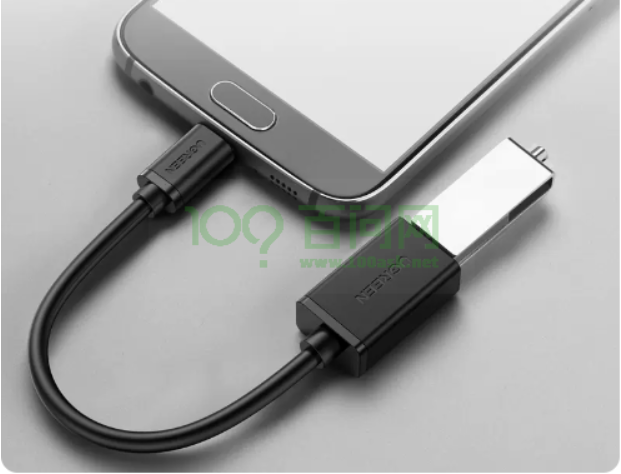

开发板作为USB Host时，需要接入一个"OTG转换器"，如下图黑色的转换器：

OTG转换器的内部电路很简单：

这个转换器插入开发板的OTG口之后，OTG口上的ID引脚就被拉低，软件转换为USB Host。

1.2 Type C

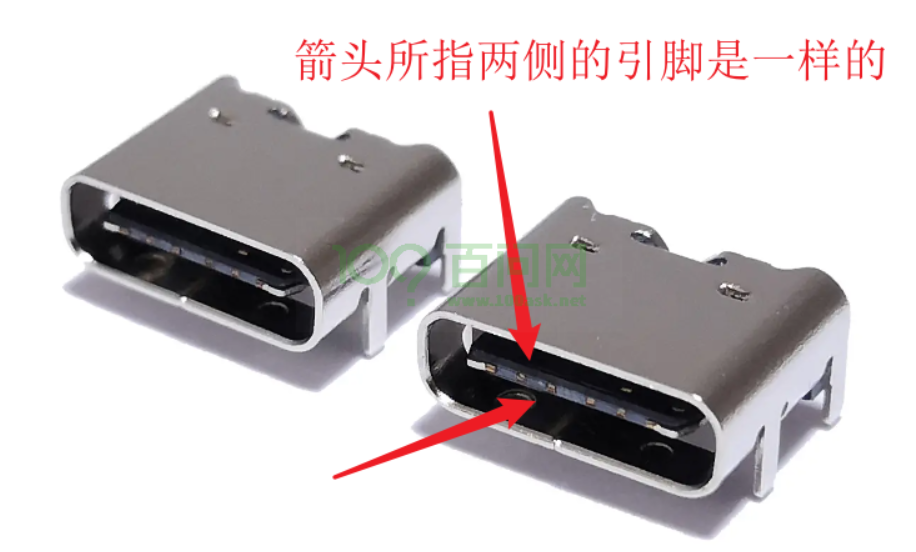

Type C插座里面有两组完全一样的信号，Type C数据线无论正插、反插，都可以使用：

Type C插座有如下信号(参考：https://blog.csdn.net/qq_37659014/article/details/124479125)，在USB2.0协议里我们只关心红框里的信号：

开发板作为USB Device时跟PC上的USB相连，PC的USB接口只有VBUS、DM、DP、GND，所以开发板的CC1、CC2引脚跟PC的USB口并无连接，它被板子上的上拉电阻拉高。

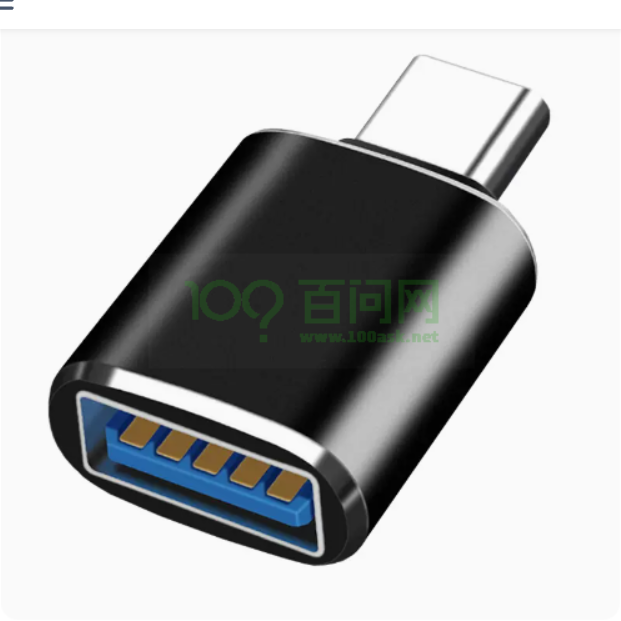

开发板作为USB Host时，需要接入一个"OTG转换器"，如下图黑色的转换器：

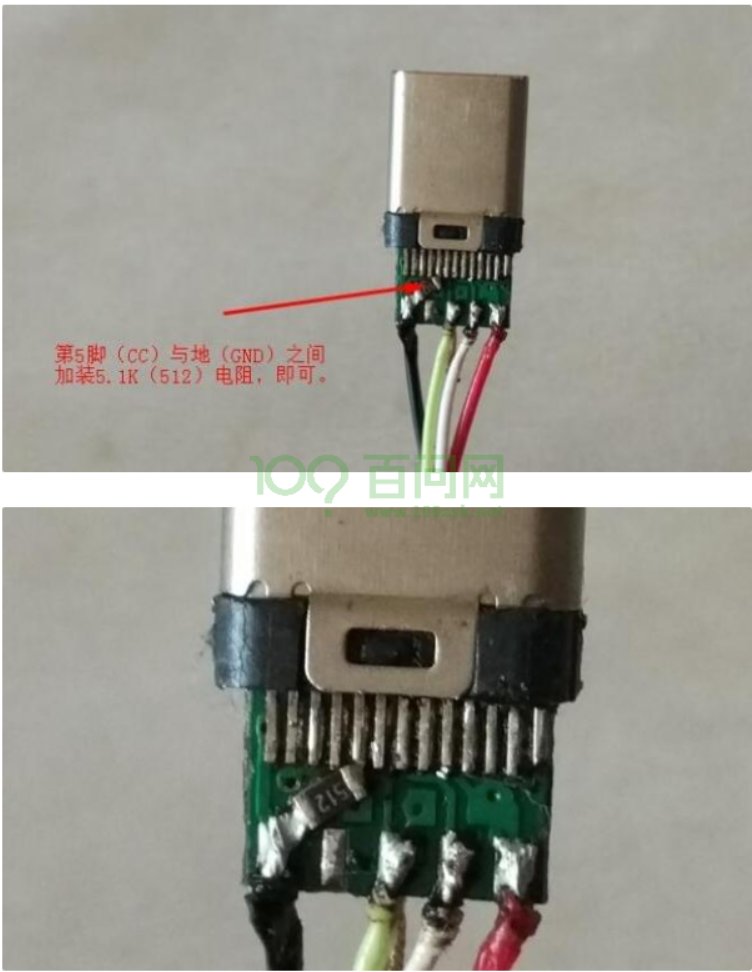

如果不考虑兼容USB 3.0协议，上述转换器的电路图很简单，把Type C插头里面的CC引脚连接5.1K欧姆电阻到GND即可。如下图所示(参考：https://www.elecfans.com/connector/20180309645002_a.html)：

2. OTG接口电路

开发板上的OTG接口需要实现两个功能：

• 检测ID引脚(使用Type C接口的话是CC1、CC2引脚)，引入主控芯片：软件根据它设置USB控制器的角色(Host或Device)

• 根据ID引脚(或者CC1、CC2)决定VBUS是否输出电源：硬件电路自动实现,OTG接口工作于host模式对外供电，工作于device模式接收电源。

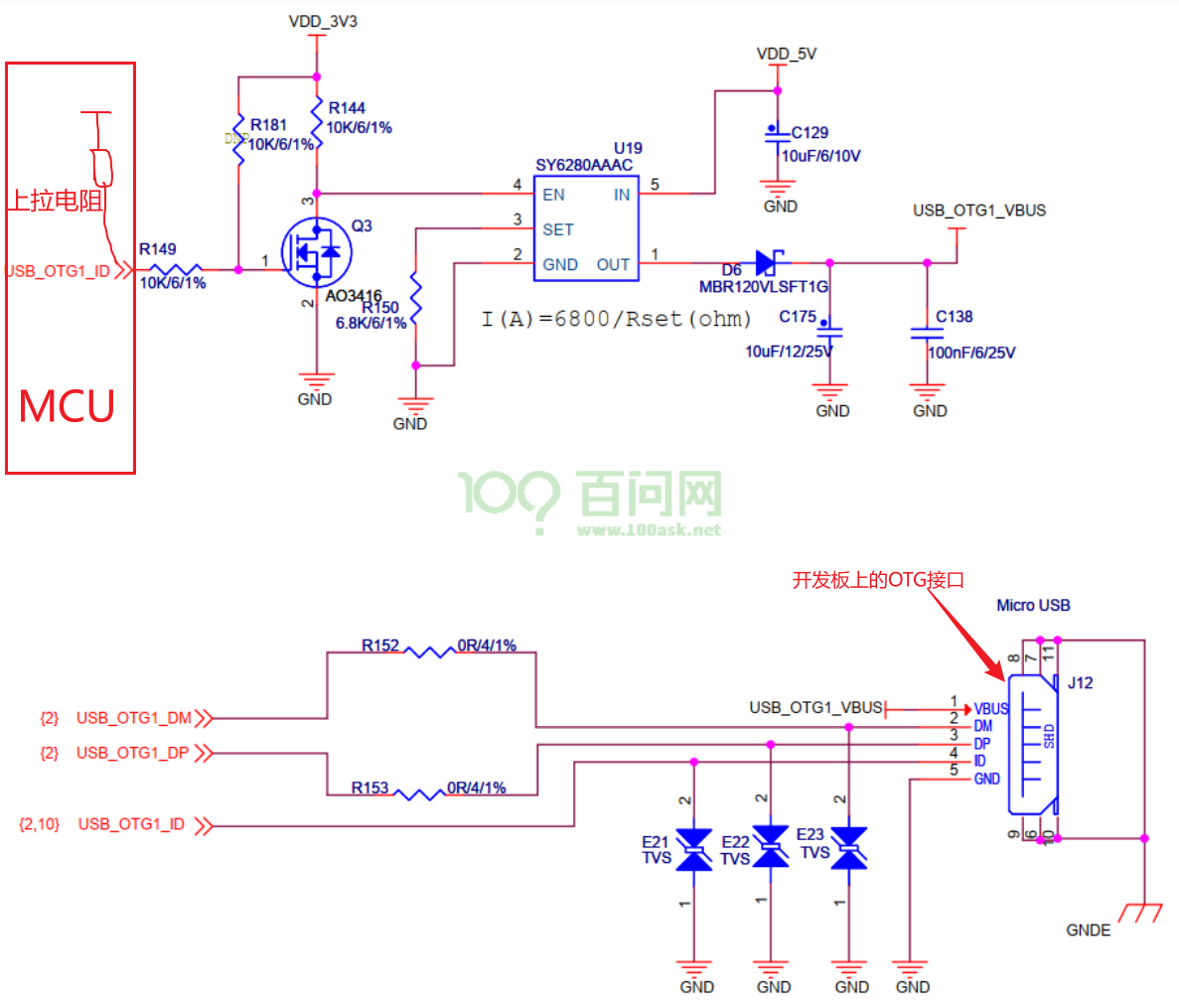

2.1 Micro USB

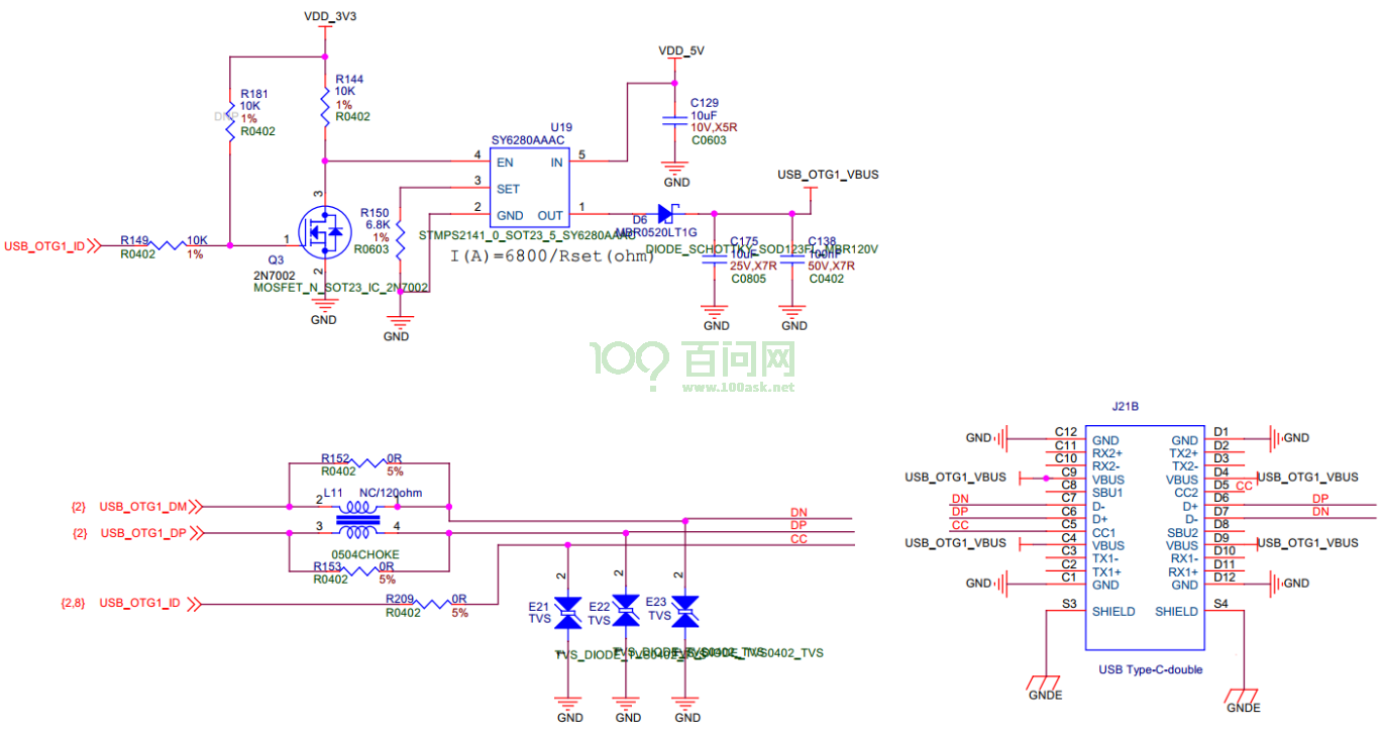

平时USB_OTG1_ID引脚处于悬空状态，在主控芯片内部ID引脚是有上拉电阻的，Q3 MOS管导通，SY6280AAAC芯片的EN为低电平，OUT端口无输出，既开发板处于Device状态，不会对外供电。

当接入转换线，将ID引脚拉低SY6280AAAC芯片的EN为高电平，电源就可以到VBUS，开发板就可以对外供电。 +

2.2 Type C

如果不考虑兼容USB 3.0协议，可以使用如下精简电路：CC1、CC2作为ID引脚。

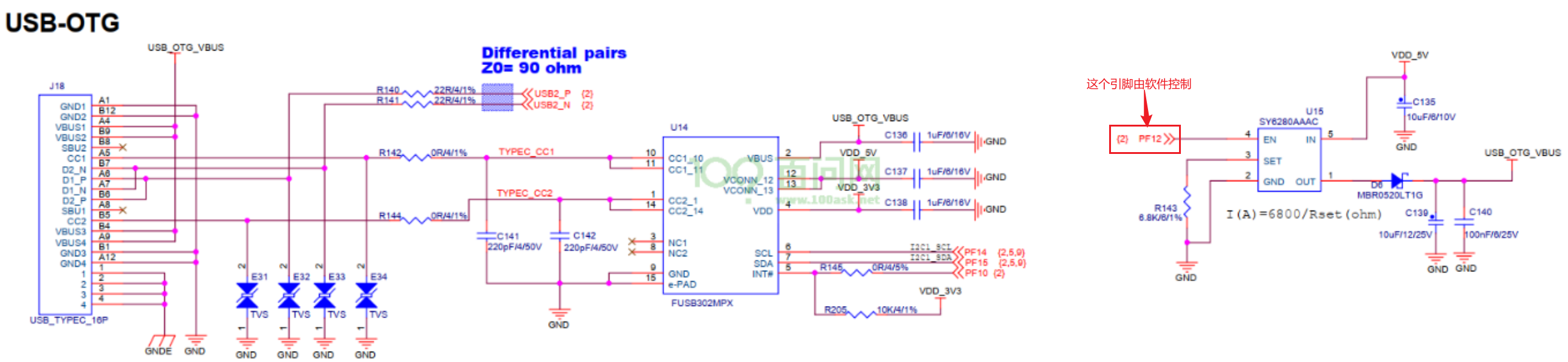

如果要兼容USB 3.0协议，则需要加入专用的芯片 ：

U14专用芯片会监测CC1、CC2,USB-OTG接PC和转换器CC1、CC2不同，芯片检测到CC1、CC2发生变化时会产生中断(INT#)，这个中断导致专用芯片的驱动程序被调用，在驱动程序中发起i2c传输来分辨CC1、CC2的状态，得到OTG接口应该工作在host或device模式。再通过软件控制PF12引脚来实现是否输出电源。

学习内容来源：

https://zhuanlan.zhihu.com/p/558716468

https://ldd.100ask.net/zh/12_USB/02_1.html
