铜厚选型不只是电气性能设计问题，更是 PCB 可制造性（DFM）核心环节，不少四层板设计电气参数完美，但选定厚铜后最小线宽线距突破工厂加工极限，批量良率暴跌、报价大幅上浮，甚至无法投产。本文横向对比 0.5oz、1oz、2oz、3oz 不同铜厚蚀刻极限、层压适配性、钻孔短板，梳理四层板分层铜厚 DFM 设计规范，实现电气性能、加工良率、物料成本三者最优平衡。
蚀刻是铜厚最直观约束工序，蚀刻液横向侧蚀量随铜厚同步增大。0.5oz 薄铜单侧侧蚀约 0.01~0.015mm，常规工艺最小线宽线距可达 0.08mm，适配高密度 BGA 引脚、细密差分布线；行业标配 1oz 铜单侧侧蚀 0.02~0.025mm，最小线宽线距常规极限 0.1mm，是通用性与工艺门槛平衡点；2oz 厚铜单侧侧蚀扩大至 0.035~0.05mm，最小线宽线距建议下限 0.12mm，若强行设计 0.1mm 细线，极易出现线路开路、线宽波动超差，批量良率不足 80%；3oz 及以上超厚铜侧蚀更严重，细线基本不可实现，仅适合大面积电源铺铜、粗走线功率回路。

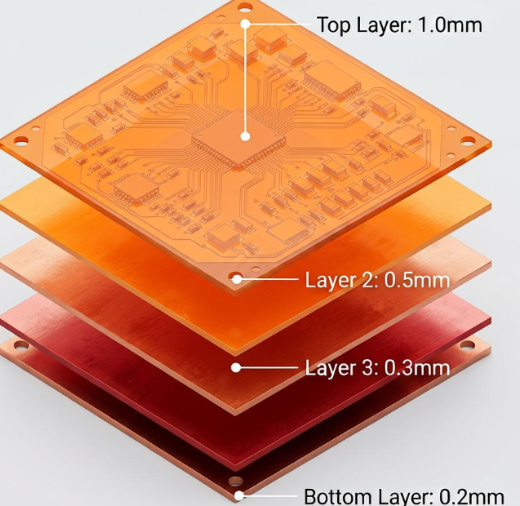

层压工序重点考核四层板铜厚对称性与 PP 半固化片填充性。四层板压合要求顶层、底层铜厚必须完全一致，第二层、第三层内层铜厚尽量对等；外层 1oz、内层一厚一薄会造成板材各处应力不均衡，压合后出现翘曲、分层、气泡空洞。厚铜区域铜箔轮廓落差大，半固化片树脂流动填充难度上升，大面积 2oz 铜皮周边建议增设 Dummy 填充铜点，平衡整板铜面积占比，避免局部缺胶分层。常规 1.6mm 标准板厚四层板，全板 1oz 铜厚适配所有常规 PP 型号，选材自由度最高；内外层差异化厚铜配置，需要提前核算芯板、PP 总厚度，避免压合后总板厚超公差。
钻孔与孔铜电镀同样受铜厚制约。厚铜板材钻头切削阻力更大，钻头磨损速度加快，孔壁粗糙度上升，微孔厚径比管控难度提升；外层 2oz 及以上厚铜区域通孔入口易出现铜屑毛刺，需要额外增加磨板工序，加工周期与成本同步增加。大电流过孔设计时，厚铜电源地层搭配过孔必须同步加大孔径、增加阵列过孔数量，防止孔颈位置成为通流瓶颈，出现局部过热烧孔。
成本维度量化差异：0.5oz 材料采购成本略低于 1oz，但细线曝光蚀刻工序溢价；1oz 综合加工成本最低，是四层板性价比基准；2oz 铜箔材料成本较 1oz 上浮 25%~40%，蚀刻、层压工时增加，整体制板成本提升 30% 左右；3oz 及以上超厚铜定制工艺，成本涨幅超 80%，仅适合大功率特种电源板。
落地 DFM 分层设计准则：普通四层消费电子、工控板全板 1oz 最优；高密度细密布线外层 0.5oz、内层 1oz；大功率电源四层板外层 1oz、内层双层 2oz；超 3oz 厚铜仅局部分区使用，不整板推广。设计定稿前核对最小线宽线距是否匹配所选铜厚工艺极限，提前与板厂确认叠层总厚度可行性，既不会因铜厚保守浪费成本，也不会因选型激进出现量产制造瓶颈。
