适用范围 : Azure Local 2311.2 及更高版本（原 Azure Stack HCI） 官方推荐部署工具 :
Windows Admin Center 的 SDN Deployment Wizard 是当前推荐的部署入口；其底层调用 SDNExpress，因此 SDNExpress 仍是官方支持的自动化部署引擎。
第四部分：ToR 交换机 BGP 配置示例
4.1 Cisco Nexus 示例
修订要点：
- 删除 VIP 的
network通告语句（VIP 应由 SLB MUX 通过 eBGP 学习，不由 ToR 主动发布）- 补充 Gateway PA IP 地址
feature bgp
router bgp 64513
! address-family ipv4 unicast
! network 52.187.10.0/24 ! Public VIP
! network 10.10.0.0/24 ! Private VIP
! network 10.20.0.0/24 ! GRE VIP
! SLB MUX Peer（建立邻居关系即可，VIP 由 SLB 通过 eBGP 通告）
neighbor 10.0.11.11 remote-as 64512
address-family ipv4 unicast
neighbor 10.0.11.11 activate
neighbor 10.0.11.12 remote-as 64512
address-family ipv4 unicast
neighbor 10.0.11.12 activate
! Gateway Peer（补充 Gateway PA 地址）
neighbor 10.0.11.21 remote-as 64512
address-family ipv4 unicast
neighbor 10.0.11.21 activate
neighbor 10.0.11.22 remote-as 64512
address-family ipv4 unicast
neighbor 10.0.11.22 activate
! 验证
show ip bgp summary
show ip bgp neighbors 10.0.11.114.2 关键修订说明
|---------------------------------|------------------|-------------------------|
| 原示例 | 问题 | 修订后 |
| network 52.187.10.0/24 | VIP 不应由 ToR 主动发布 | 删除 |
| network 10.10.0.0/24 | 同上 | 删除 |
| network 10.20.0.0/24 | 同上 | 删除 |
| 仅 1 个 Gateway Peer (10.0.11.21) | 前文未定义该地址 | 补充定义 + 增加 GW02 Peer |
第五部分：Azure Local SDN 数据平面架构
5.1 数据包转发路径
Tenant VM
↓
Hyper-V vSwitch
↓
VFP (Virtual Filtering Platform) ← 数据平面策略执行点
↓
VXLAN 封装
↓
PA Network (HNV Provider Address)
↓
ToR Switch5.2 VFP（Virtual Filtering Platform）
VFP 是 Azure SDN 数据平面的核心组件，运行在 Hyper-V Host 上，负责：
- VXLAN 封装/解封装
- NSG 策略执行（微分段）
- QoS 策略执行
- 负载均衡流表下发
5.3 NcHostAgent（Network Controller Host Agent）
每个 Hyper-V Host 上运行的本地代理服务，职责包括：
- 接收 NC 通过 REST 下发的配置
- 将策略转换为 VFP 流表
- 同步 Host 网络状态到 NC
- 监听本地网络变更
注册表位置（仅供了解，不要手动修改）：
HKLM:\SYSTEM\CurrentControlSet\Services\NcHostAgent\Parameters\第六部分：Network ATC
6.1 概述
Network ATC（Network Intent） 是 Azure Local 推荐的网络自动化配置机制，可自动配置以下网络：
- Management
- Compute
- Storage
- SDN（包括 NC、SLB、GW 的网络连通性）
6.2 优势
- 避免手工配置错误
- 保证多主机配置一致性
- 与 SDN 部署自动集成
6.3 示例
# 添加 SDN Intent
Add-NetIntent -Name "SDN_Intent" `
-ManagementVlan 7 `
-ComputeVlan 8 `
-StorageVlan 9 `
-OverrideSwitch $false第七部分：常见问题与故障排查
7.1 常见踩坑点
|----------------|--------------|-------------------------|
| 问题 | 原因 | 解决方案 |
| 大包丢包 | MTU 不够 | 配置 MTU ≥ 1674（推荐 1700） |
| BGP 邻居无法建立 | AS 冲突或 IP 不通 | 检查 AS 号，确保私网 AS 段不冲突 |
| NC 集群 REST 401 | 证书问题 | 重新部署 NC，检查证书时间 |
| 时间同步失败 | NTP 未配置 | 所有节点配置同一 NTP 服务器 |
| 多 MUX 配置复杂 | 全互联 iBGP | 在 ToR 上配置 BGP RR（路由反射器） |
7.2 PA 地址池容量规划
HNV Provider Address 池的 IP 消耗规则：
- 每个物理服务器：2 个 IP
- 每个 SLB MUX VM：1 个 IP
- 每个 Gateway VM：1 个 IP
- 后续扩容预留
修订建议 ：PA 地址池推荐至少规划 /24 子网，避免未来扩容困难。
示例：3 主机 + 2 MUX + 2 GW = 3×2 + 2 + 2 = 10 个 IP（远小于 /24 的 254 个，扩容无忧）
7.3 重新部署 NC
修订要点 ：不建议直接修改注册表。推荐使用官方 Cleanup Script 或重新执行 SDNExpress。
官方流程：
# 1. 删除所有 NC VM 和 VHD
# 2. 在 Windows Admin Center 中移除集群并重新添加
# （否则 SDN 部署向导不显示）

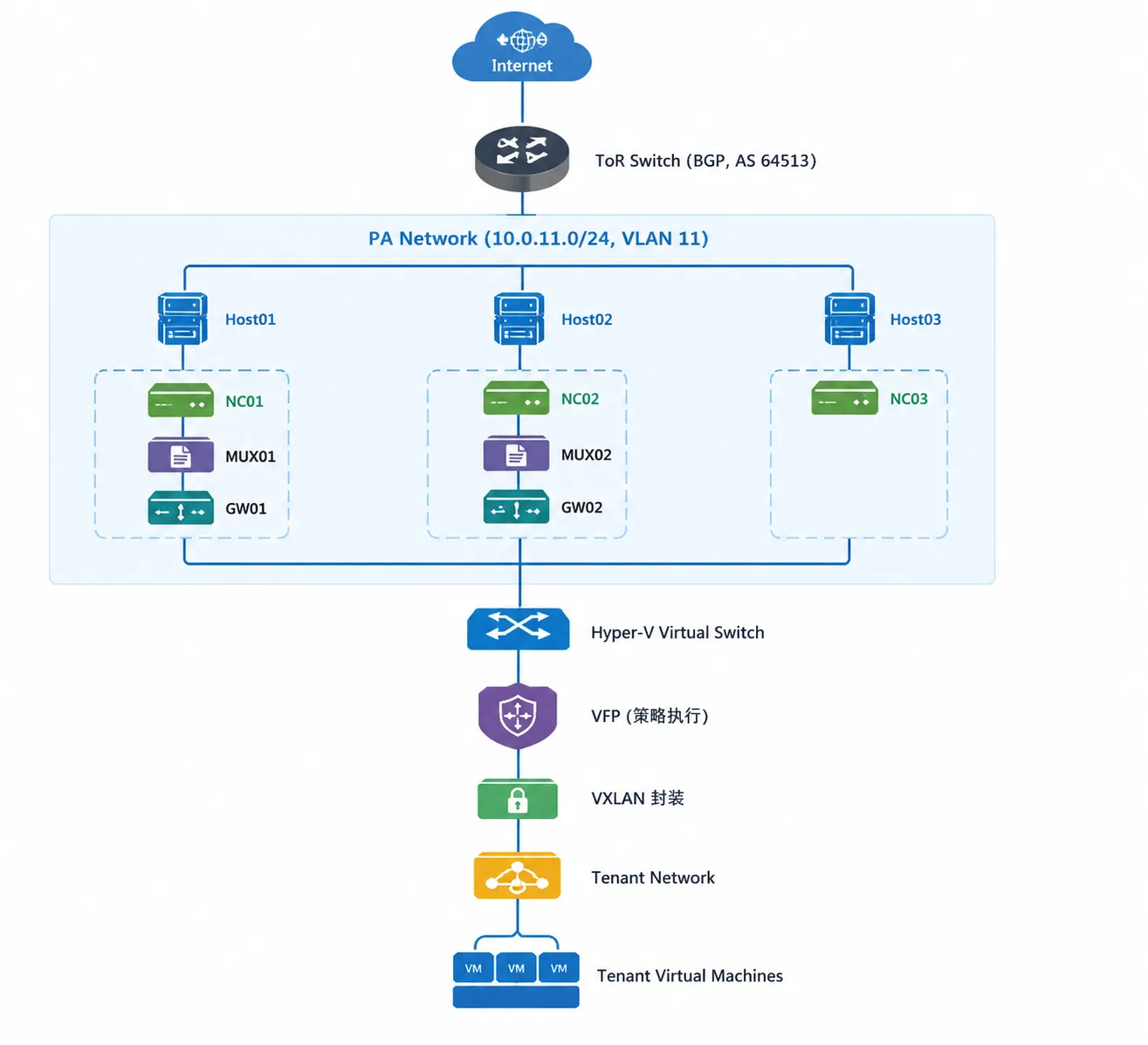

# 3. 重新运行 SDN 部署向导或 SDNExpress.ps1第八部分：参考网络拓扑（推荐）
总结
核心要点
- 官方推荐 SDNExpress +
.psd1（也可通过 WAC 向导调用） - BGP 仅在部署 SLB 或 Gateway 时必需，仅部署 NC 无需 BGP
- 分阶段部署：可只部署 NC，逐步添加 SLB 和 GW
- 配置驱动 ：所有拓扑、IP、VLAN、AS 都在
.psd1文件中管理 - 容量规划：PA 地址池推荐 /24，预留扩容空间
- MTU ≥ 1674：满足 VXLAN + VFP + MUX 封装
- Network ATC：推荐用于自动配置 SDN 网络
- VFP + NcHostAgent：Azure SDN 数据平面的核心组件
高可用由多方协同
- 多个 SLB MUX
- BGP 路由冗余
- ECMP
- Network Controller
部署前必读
- 物理网络要求
- 主机网络要求
- SDN 基础设施规划
附录：关键缩写
|---------|-------------------------------------------------|---------------------|
| 缩写 | 全称 | 含义 |
| NC | Network Controller | 网络控制器 |
| SLB/MUX | Software Load Balancer Multiplexer | 软件负载均衡多路复用器 |
| HNV PA | Hyper-V Network Virtualization Provider Address | Hyper-V 网络虚拟化提供程序地址 |
| VIP | Virtual IP | 虚拟 IP |
| ToR | Top of Rack | 机架顶部交换机 |
| GRE | Generic Routing Encapsulation | 通用路由封装 |
| NSG | Network Security Group | 网络安全组 |
| QoS | Quality of Service | 服务质量 |
| BGP | Border Gateway Protocol | 边界网关协议 |
| ASN | Autonomous System Number | 自治系统号 |
| RR | Route Reflector | 路由反射器 |
| ECMP | Equal-Cost Multi-Path | 等价多路径 |
| VFP | Virtual Filtering Platform | 虚拟过滤平台 |
| ATC | Network Intent / Network ATC | 网络意图自动化 |
| AVMA | Automatic Virtual Machine Activation | 自动虚拟机激活 |
