【Windows + VSCode】DBoW2 从零下载、编译到运行 Demo 完整复现教程

目标是在一台新的 Windows 主机上，从下载安装到最终运行 demo.exe，完整复现 DBoW2 工程。

文章目录

[【Windows + VSCode】DBoW2 从零下载、编译到运行 Demo 完整复现教程](#【Windows + VSCode】DBoW2 从零下载、编译到运行 Demo 完整复现教程)
前言
安装基础编译环境
- [安装 MSVC x64 编译器](#安装 MSVC x64 编译器)
- [安装 CMake](#安装 CMake)
- [安装 Git](#安装 Git)
- [安装 VSCode 和插件](#安装 VSCode 和插件)
[下载第三方库 OpenCV 和官方源码 DBoW2](#下载第三方库 OpenCV 和官方源码 DBoW2)
- [下载第三方库 OpenCV](#下载第三方库 OpenCV)
- [下载官方源码 DBoW2](#下载官方源码 DBoW2)
命令行编译和运行
- [Visual Studio 2022 编译](#Visual Studio 2022 编译)
- [运行 demo](#运行 demo)
- 独立工具：训练与查询分离

前言

在视觉 SLAM、图像检索和回环检测任务中，经常需要判断"当前看到的画面，是否和历史上某一帧很像"。如果直接拿两张图片逐像素比较，不仅计算量大，而且对视角、光照、局部遮挡都很敏感。因此，实际系统通常会先从图像中提取局部特征，例如 ORB、BRIEF、SIFT 等，再把这些局部特征转换成更适合快速检索的图像表示。

DBoW2，全称可以理解为 Dynamic Bag of Words 2，是一个经典的 C++ 视觉词袋库。它的核心思想是把图像中的局部描述子映射到一棵视觉词汇树上，把一张图像表示成一个 Bag-of-Words 向量。这样，图像之间的相似度比较就可以从大量局部特征匹配，简化为稀疏向量之间的快速打分。

在 ORB-SLAM、ORB-SLAM2、ORB-SLAM3 等视觉 SLAM 系统中，DBoW2 常被用于回环检测和重定位。简单来说，它可以帮助系统快速回答：

text 复制代码

当前帧是否和历史关键帧相似？
当前相机是否回到了以前到过的位置？
跟踪丢失后，能不能通过图像检索找回当前位置？

DBoW2 本身不是完整的 SLAM 系统，也不负责相机位姿优化。它更像是 SLAM 系统中的"图像检索模块"或"视觉词袋数据库模块"。它负责把图像特征变成词袋向量，建立图像数据库，并根据相似度返回候选匹配结果。后续是否接受这些候选结果，还需要几何验证、PnP、RANSAC、位姿图优化等模块继续判断。

本文的目标不是讲解 DBoW2 的全部算法细节，而是先解决一个更基础也更容易卡住的问题：如何在 Windows + VSCode 环境下，从零下载依赖、配置 CMake、编译工程，并成功运行 DBoW2 自带 demo。只要能把 demo 跑通，后续再阅读源码、接入 ORB-SLAM、修改词袋模型或做实验，就有了一个可靠的起点。

推荐运行环境：

注意事项	说明
操作系统	Windows 10 / Windows 11
编译器	Visual Studio 2022 的 MSVC x64 编译器
构建工具	CMake
编辑器	VSCode
第三方库	OpenCV Windows 预编译包
示例根目录	`D:\ORBSLAM`
DBoW2 示例路径	`D:\ORBSLAM\DBoW2`
OpenCV 示例路径	`D:\ORBSLAM\opencv\build`

如果你的工程放在其他盘，例如 E:\ORBSLAM 或 C:\dev\ORBSLAM，后文所有 D:\ORBSLAM 都需要替换成你的真实路径。

安装基础编译环境

软件下载	说明
Visual Studio 2022 Community	包含了 MSVC 编译器工具链，同时还包含完整的 IDE（编辑器、调试器、设计器等）
Visual Studio 2022 Build Tools (推荐)	包含了 MSVC 编译器工具链，但只提供命令行环境，不含 IDE 图形界面
CMake	跨平台构建工具，现代 C++ 项目必备
Git for Windows	用于 git clone 下载源码
VSCode	编辑器

安装 MSVC x64 编译器

VSCode 只是编辑器，不自带 C++ 编译器。DBoW2 的 .cpp 文件最终需要 Visual Studio 提供的 MSVC 编译器编译。（博主这里选择安装 Visual Studio 2022 Build Tools）

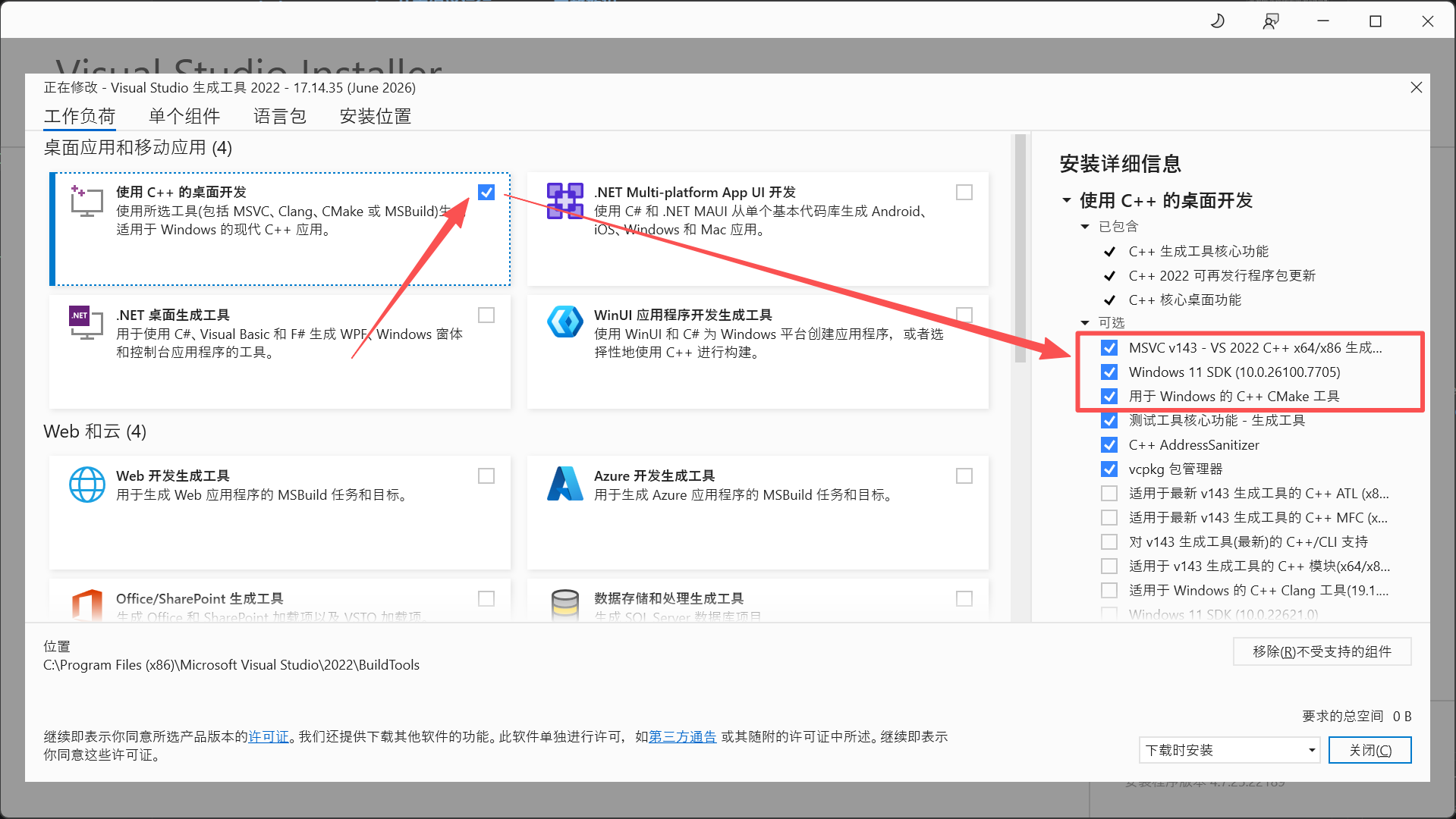

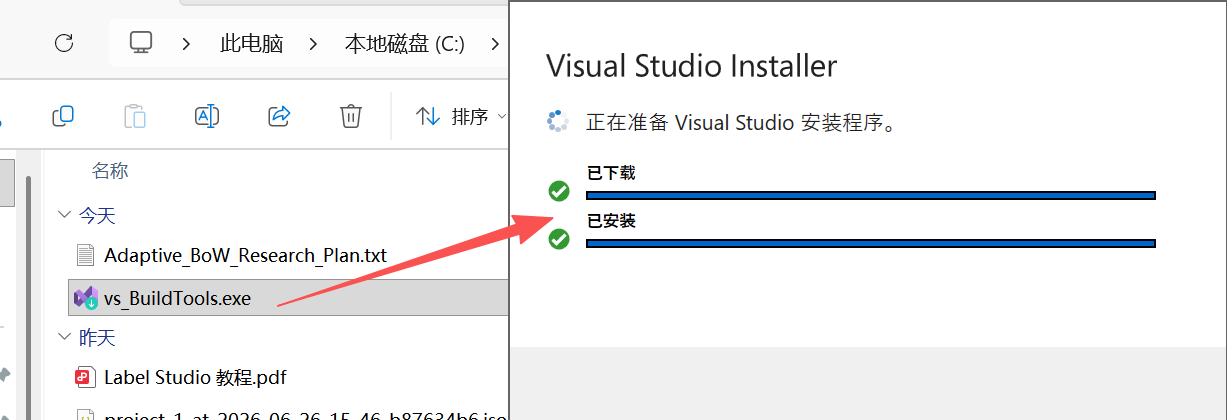

安装 Visual Studio Community 或 Build Tools 时，必须勾选：

text 复制代码

Desktop development with C++

建议确认包含：

MSVC C++ x64/x86 build tools
Windows 10 SDK 或 Windows 11 SDK
C++ CMake tools for Windows

安装完成后，打开开始菜单中的：

text 复制代码

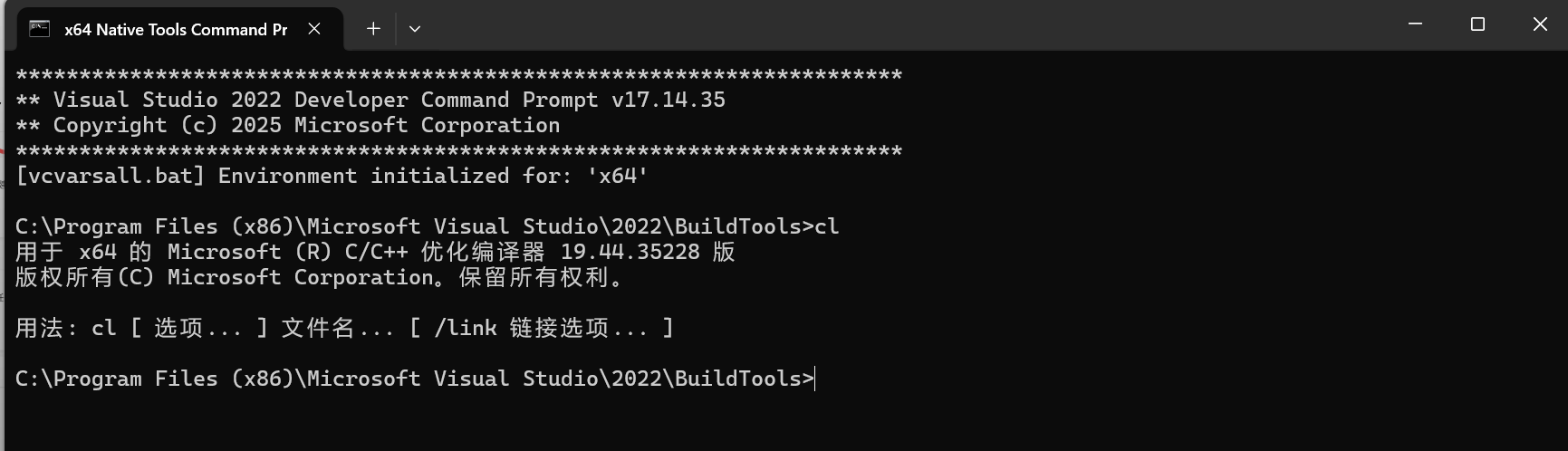

x64 Native Tools Command Prompt for VS 2022

输入：

bat 复制代码

cl

如果看到 Microsoft C/C++ 编译器版本信息，说明 MSVC 可用。若提示 'cl' 不是内部或外部命令，通常是没有安装 C++ workload，或者打开的是普通 CMD/PowerShell。

安装 CMake

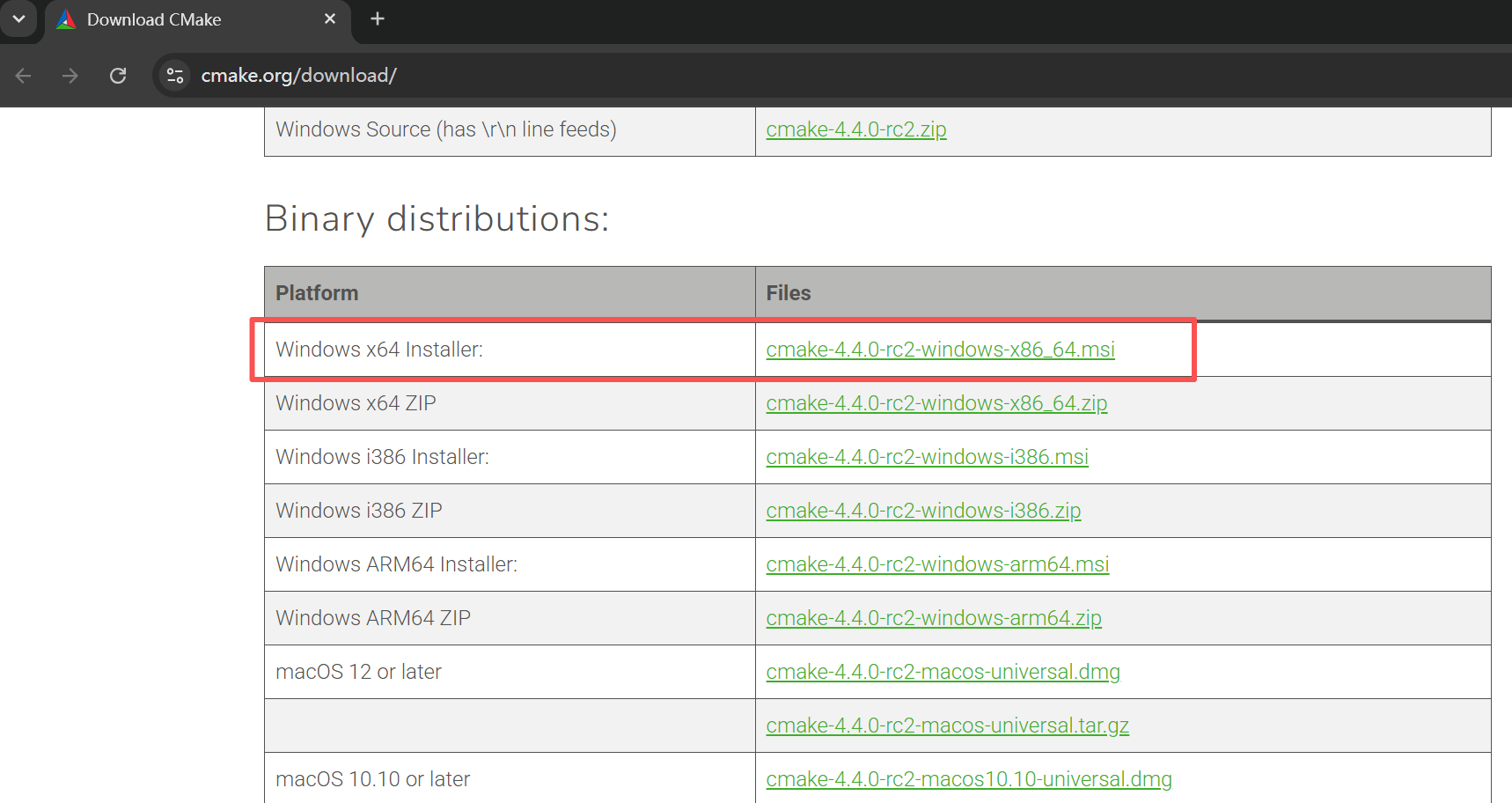

推荐 Windows x64 Installer（.msi 安装包）：双击安装自动配好环境变量，还带图形界面。

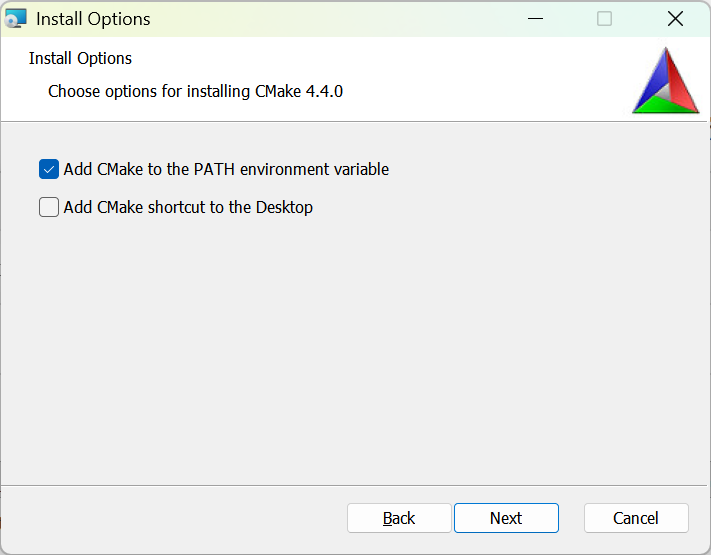

安装 CMake 时注意勾选：将 CMake 的 bin 文件夹路径添加到系统环境变量中。

text 复制代码

Add CMake to the PATH environment variable

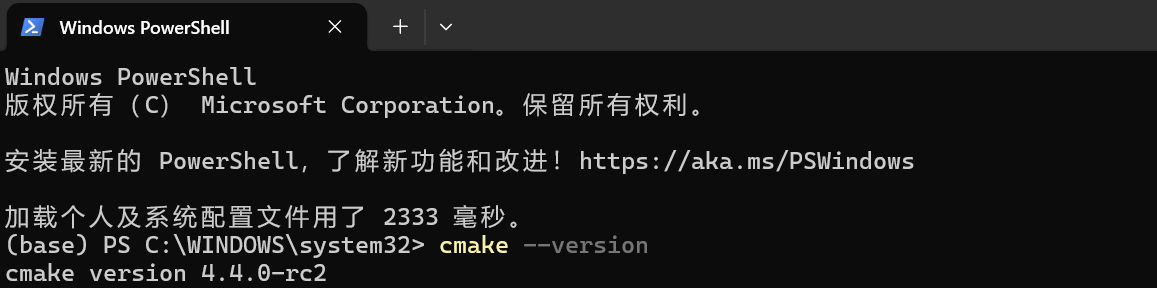

安装完成后，关闭旧终端，重新打开 PowerShell：

powershell 复制代码

cmake --version

能显示版本号即安装成功。

注意：必须安装 CMake，后续 VSCode 的 CMake Tools 插件不能代替 CMake 本体，插件只是帮你调用 cmake.exe。

安装 Git

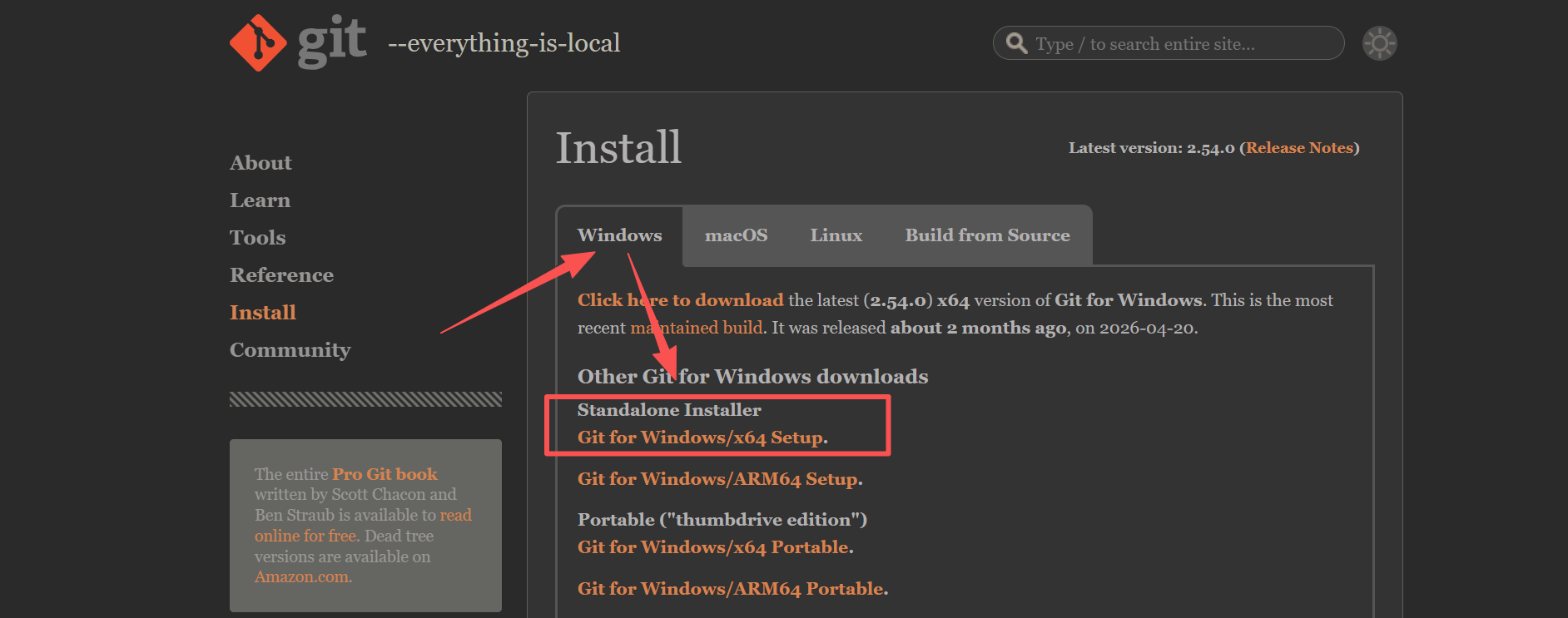

直接选择"Standalone Installer"下的"Git for Windows/x64 Setup"：这是最标准、最推荐普通用户的安装方式（.exe 安装包）。

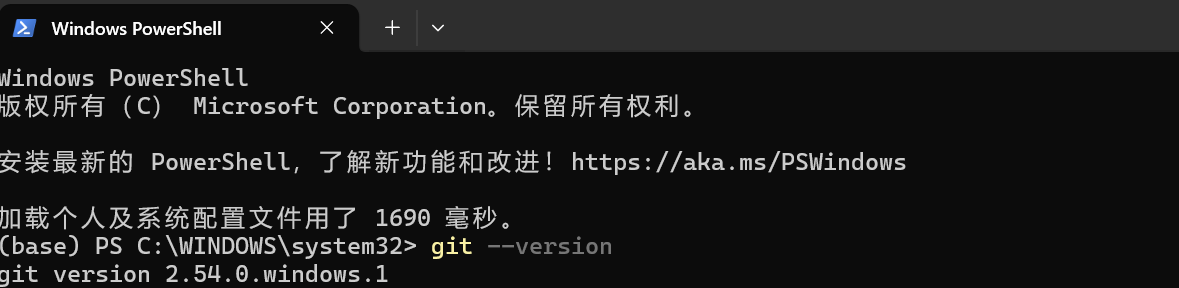

安装 Git 后，重新打开 PowerShell：

powershell 复制代码

git --version

能显示版本号即可。若不想安装 Git，也可以从 GitHub 下载 ZIP 源码包。

安装 VSCode 和插件

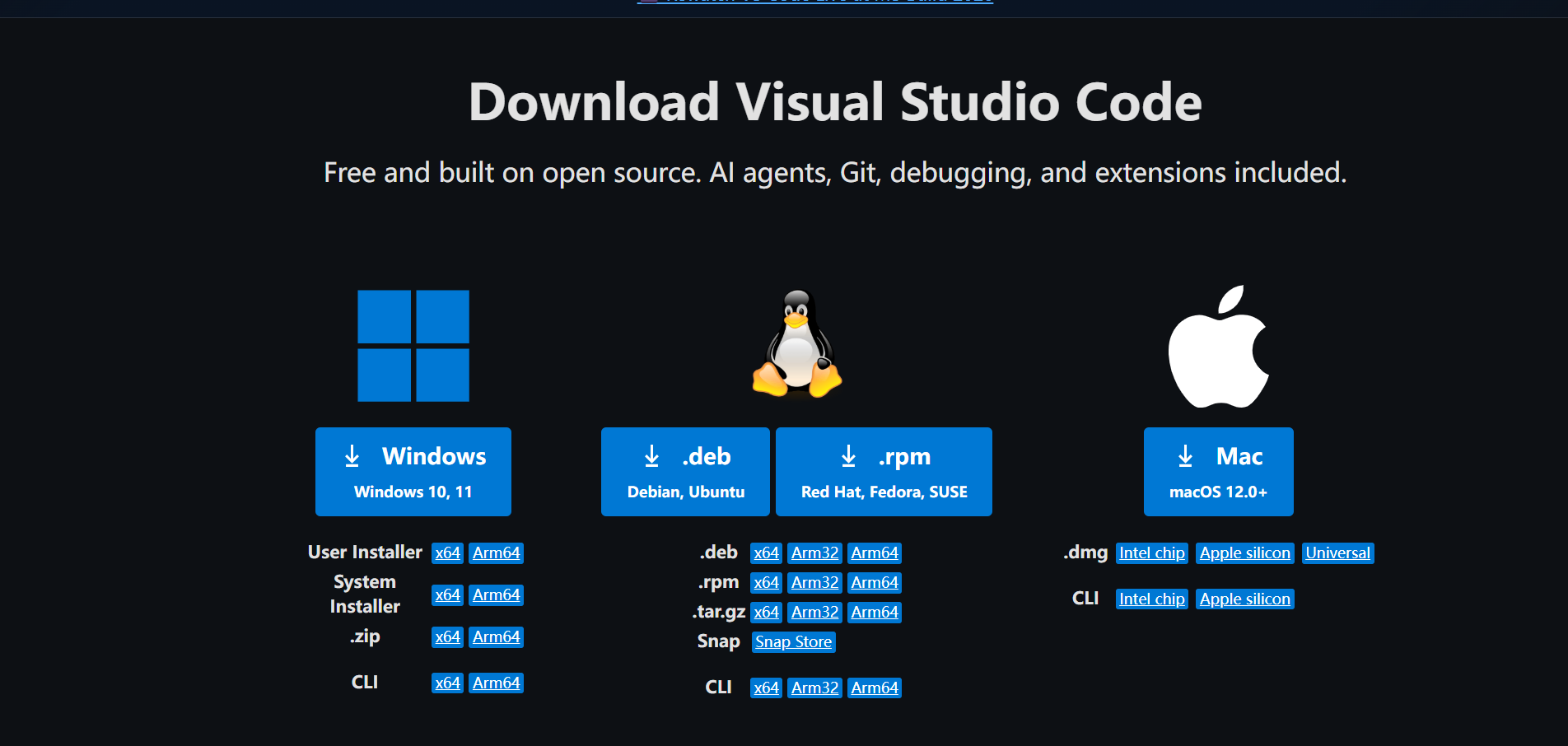

先安装 VSCode 本体：

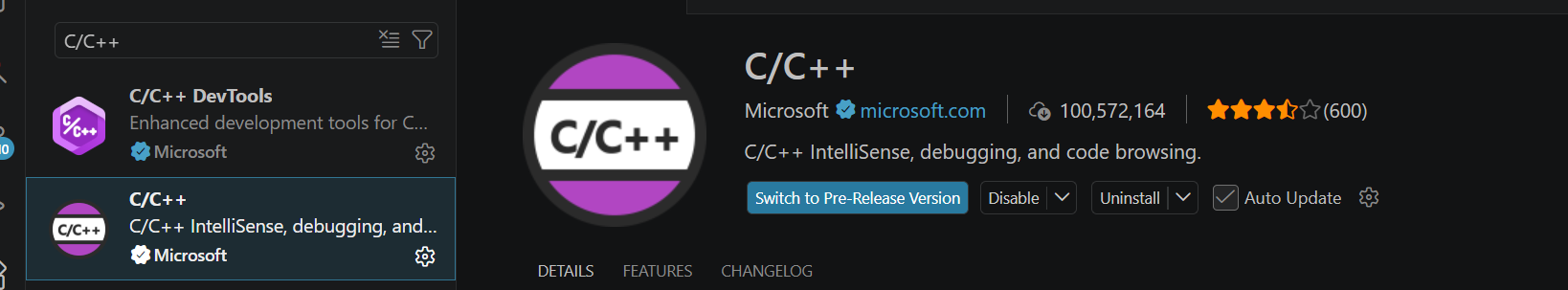

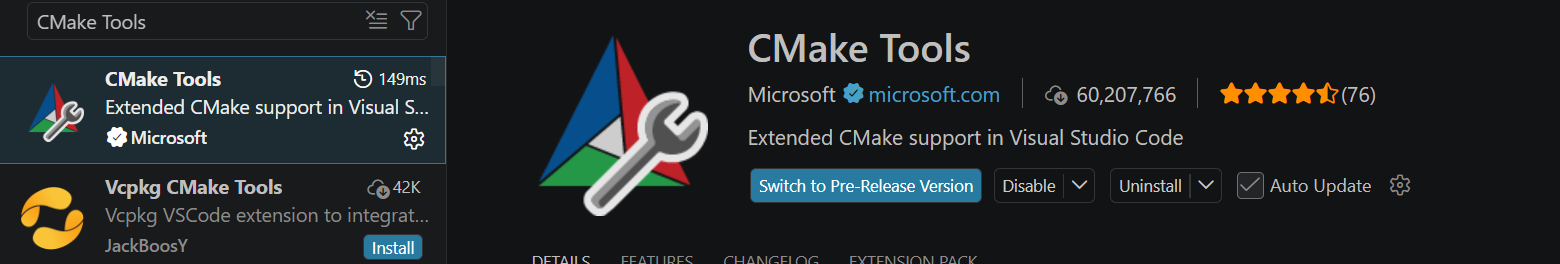

安装完成后打开 VSCode，快捷键Ctrl + Shift + X在左侧扩展栏中搜索并安装插件：

text 复制代码

C/C++
CMake Tools

下载第三方库 OpenCV 和官方源码 DBoW2

代码下载	说明
OpenCV 4.8.0 Windows 包	使用的 OpenCV 版本（Windows 自解压安装包）
DBoW2 官方仓库	DBoW2（回环检测词袋模型）原始开源仓库

建议把 OpenCV 和 DBoW2 放在同一个父目录下：

text 复制代码

D:\ORBSLAM
├── DBoW2
│   ├── CMakeLists.txt
│   ├── include
│   ├── src
│   ├── demo
│   ├── docs
│   └── README.md
└── opencv
    └── build
        ├── OpenCVConfig.cmake
        ├── x64\vc16\bin
        └── x64\vc16\lib

下载第三方库 OpenCV

下载

text 复制代码

opencv-4.8.0-windows.exe

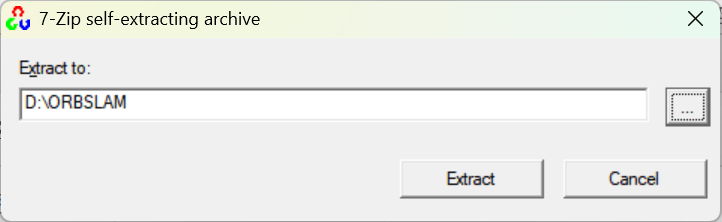

双击运行，它本质上是自解压包。建议解压到：

text 复制代码

D:\ORBSLAM

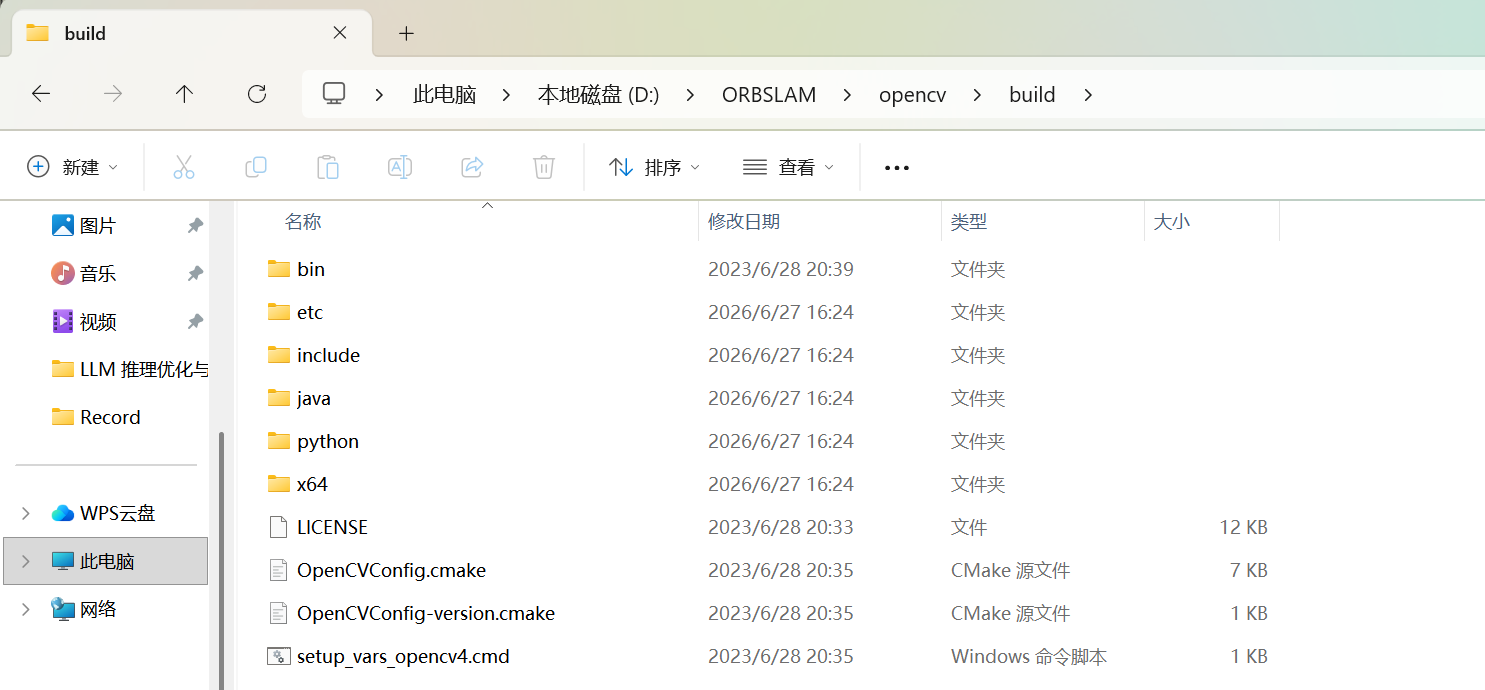

解压后应得到：

text 复制代码

D:\ORBSLAM\opencv\build

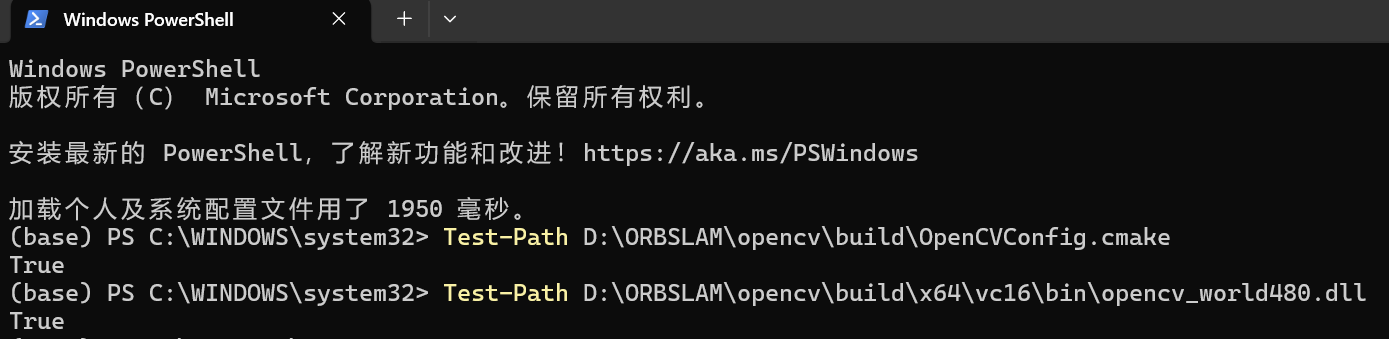

用 PowerShell 检查关键文件：

powershell 复制代码

Test-Path D:\ORBSLAM\opencv\build\OpenCVConfig.cmake
Test-Path D:\ORBSLAM\opencv\build\x64\vc16\bin\opencv_world480.dll

两个都输出 True，说明 OpenCV 位置正确。

下载官方源码 DBoW2

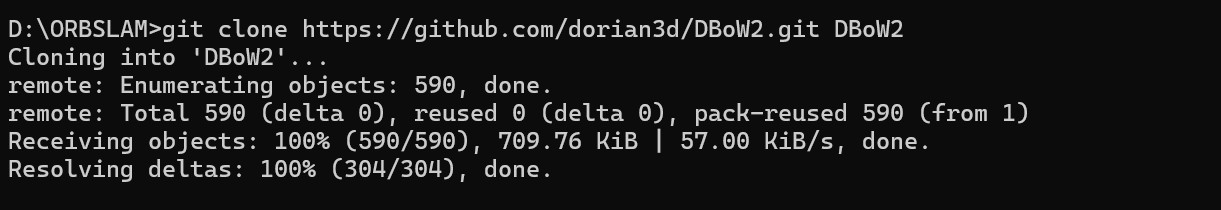

使用 Git 下载（推荐）：

powershell 复制代码

cd D:\ORBSLAM
# 从 GitHub 官方源克隆 DBoW2
git clone https://github.com/dorian3d/DBoW2.git DBoW2

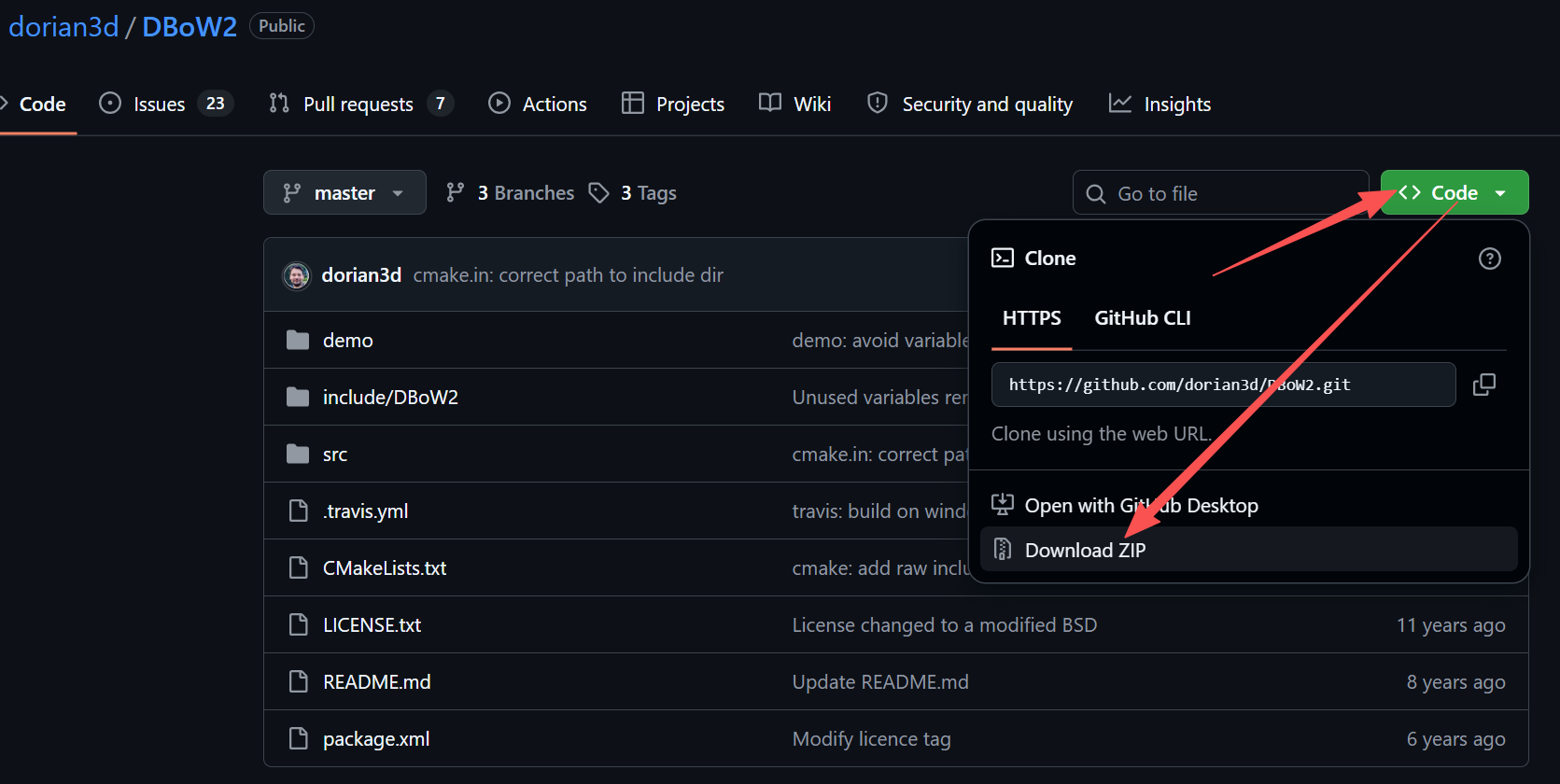

如果不用 Git，使用 ZIP 下载：打开 https://github.com/dorian3d/DBoW2点击 Code选择 Download ZIP下载，解压后把文件夹改名为 DBoW2放到 D:\ORBSLAM\DBoW2。

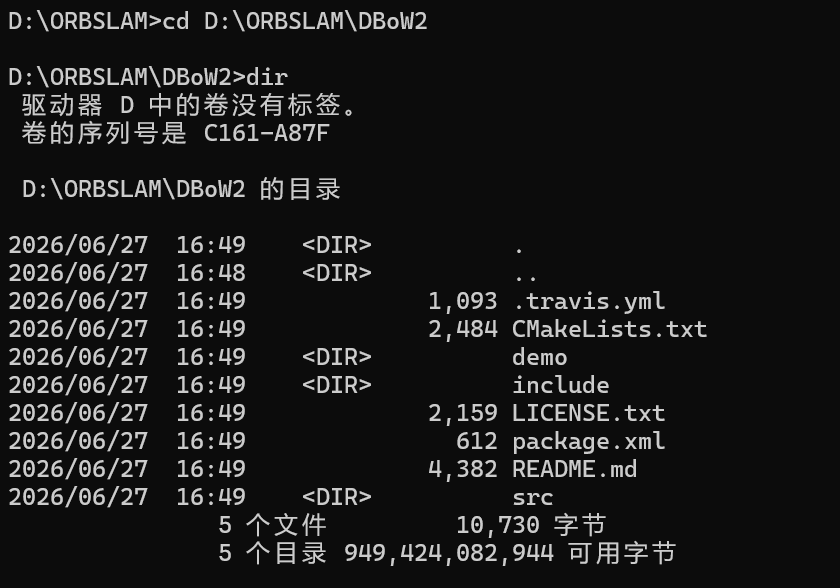

检查源码结构

powershell 复制代码

cd D:\ORBSLAM\DBoW2
dir

至少应看到：

text 复制代码

CMakeLists.txt
README.md
include
src
demo

命令行编译和运行

Visual Studio 2022 编译

打开：

text 复制代码

Developer PowerShell for VS 2022

执行：

powershell 复制代码

cd D:\ORBSLAM\DBoW2

# 配置 CMake
cmake -S . -B build -G "Visual Studio 17 2022" -A x64 -DOpenCV_DIR=D:/ORBSLAM/opencv/build -DBUILD_Demo=ON "-DCMAKE_POLICY_VERSION_MINIMUM=3.5" -DOpenCV_RUNTIME=vc16 -DOpenCV_ARCH=x64

# 编译
cmake --build build --config Release

参数说明

参数	含义
`-S .`	源码目录是当前目录
`-B build`	构建目录是 `build`
`-G "Visual Studio 17 2022"`	使用 VS2022 生成器
`-A x64`	使用 64 位编译
`-DOpenCV_DIR=...`	指定 OpenCV 的 CMake 配置目录
`-DBUILD_Demo=ON`	编译 demo 程序
`-DCMAKE_POLICY_VERSION_MINIMUM=3.5`	绕过新版 CMake 对 `cmake_minimum_required(VERSION 3.0)` 的兼容性检查
`-DOpenCV_RUNTIME=vc16 -DOpenCV_ARCH=x64`	手动指定 OpenCV 运行时版本和架构，当 MSVC 版本超出 OpenCVConfig 匹配范围时必须使用
`--config Release`	编译 Release 版本

注：-DCMAKE_POLICY_VERSION_MINIMUM=3.5 解决新版 CMake 兼容性，-DOpenCV_RUNTIME=vc16 -DOpenCV_ARCH=x64 解决新版 MSVC 兼容性。

运行 demo

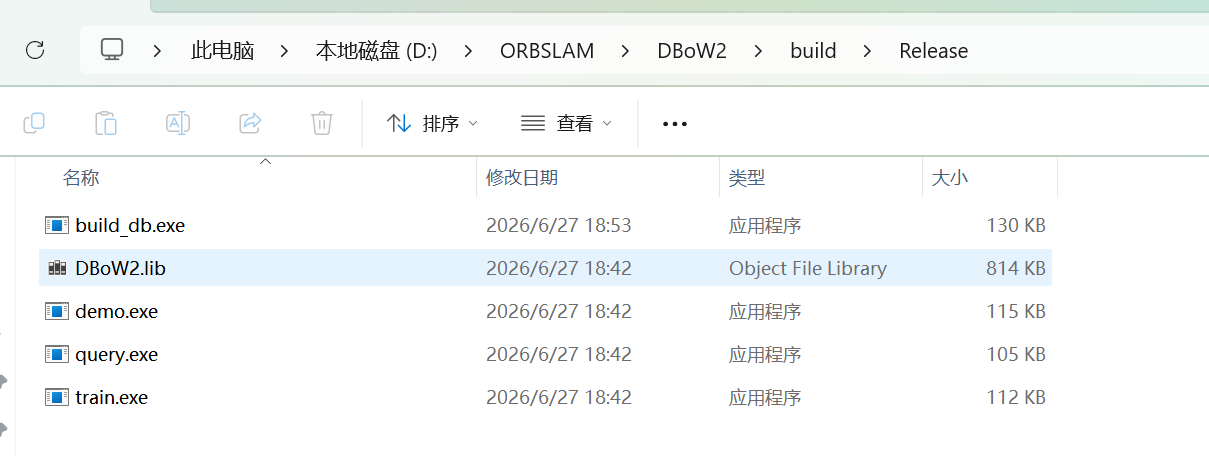

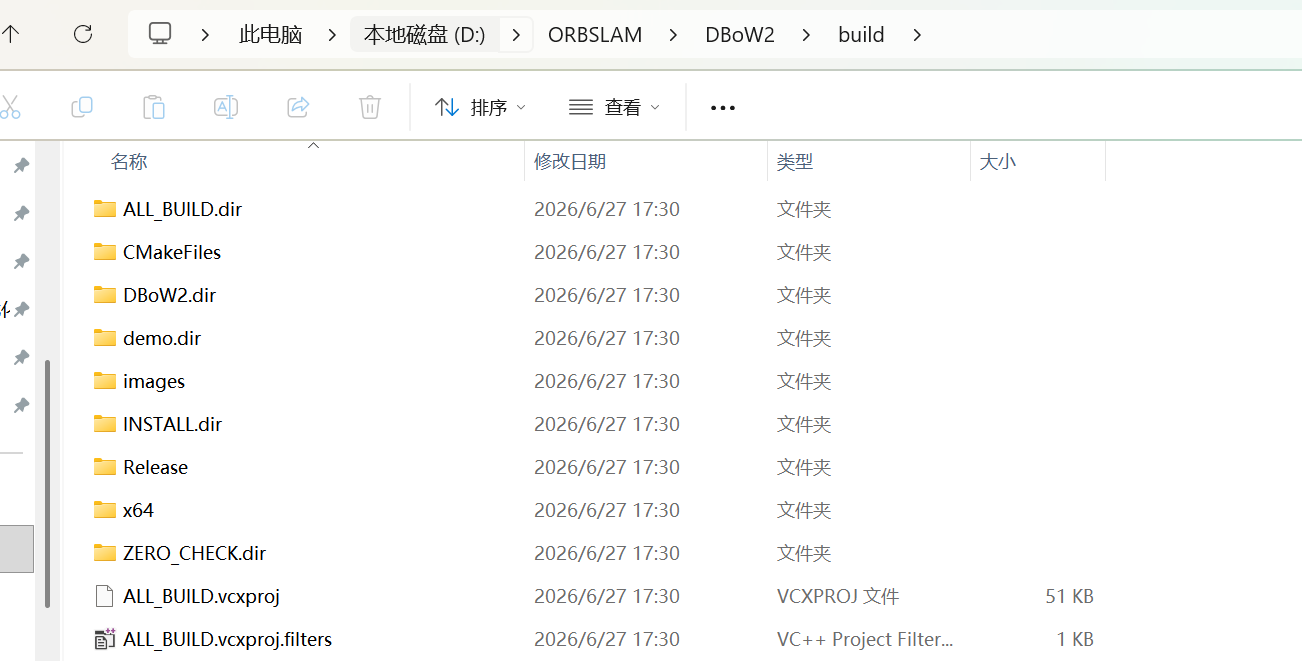

编译成功后会生成：

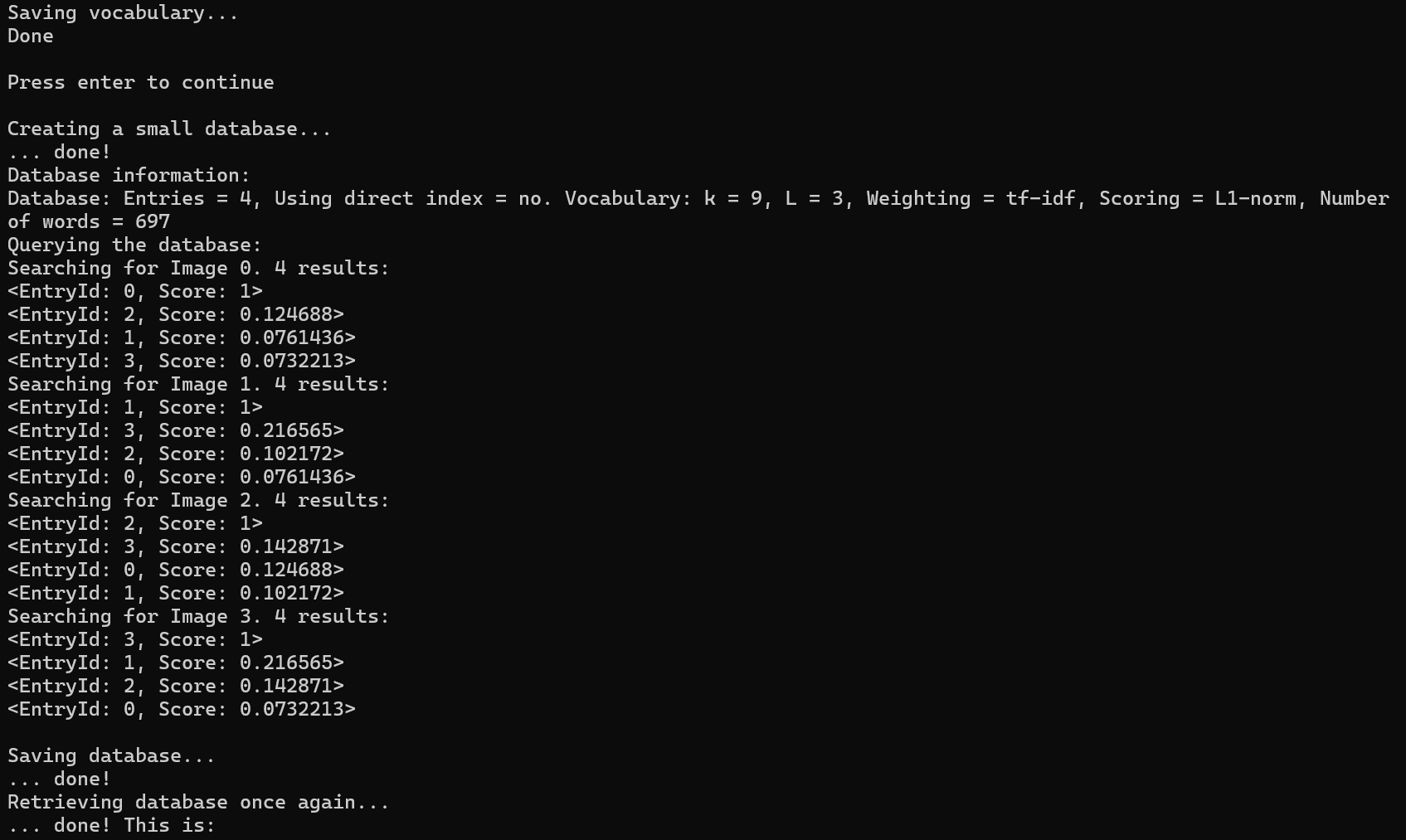

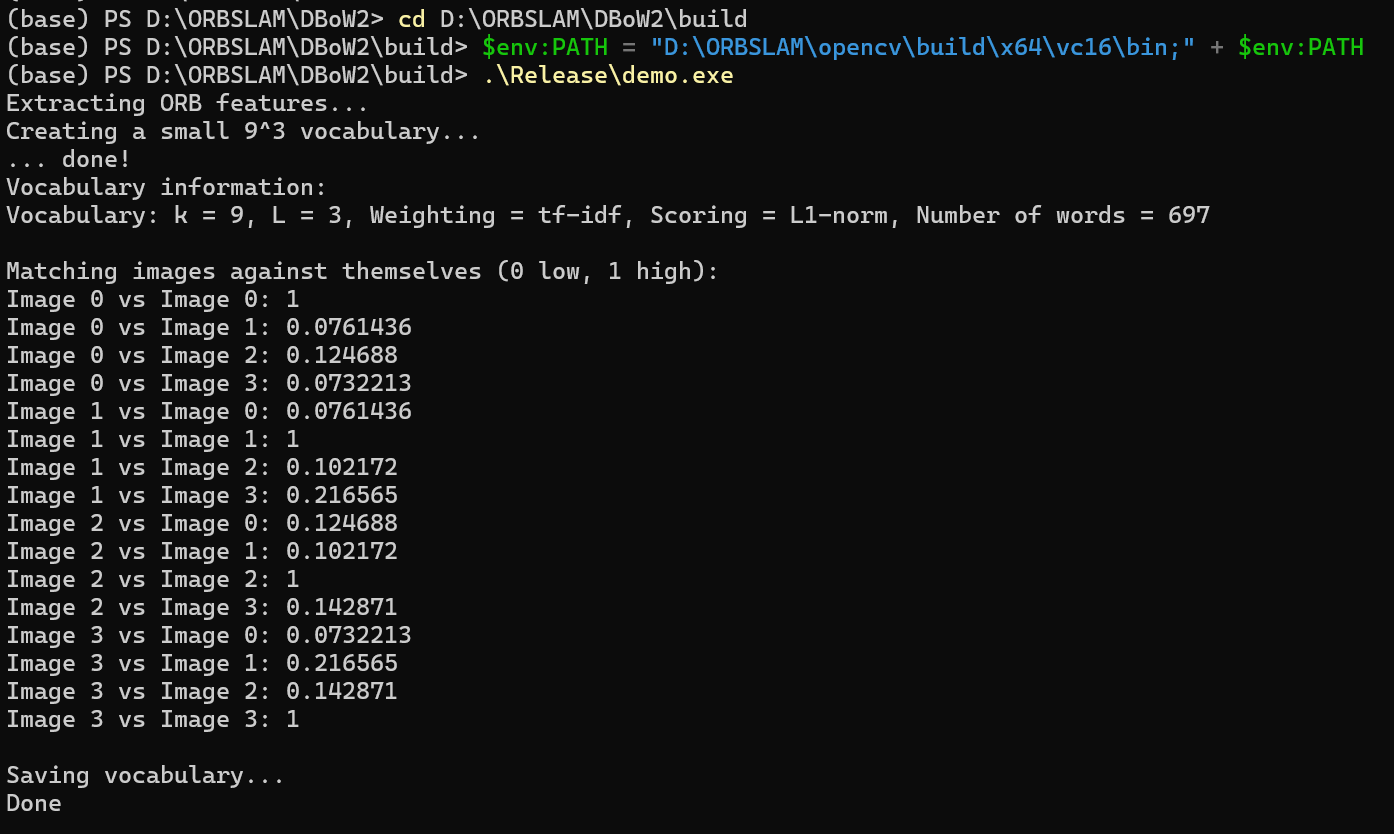

运行 demo：

powershell 复制代码

cd D:\ORBSLAM\DBoW2\build
$env:PATH = "D:\ORBSLAM\opencv\build\x64\vc16\bin;" + $env:PATH
.\Release\demo.exe

注意必须在 build 目录运行，因为 demo 读取图片时使用相对路径，程序中途出现：

text 复制代码

Press enter to continue

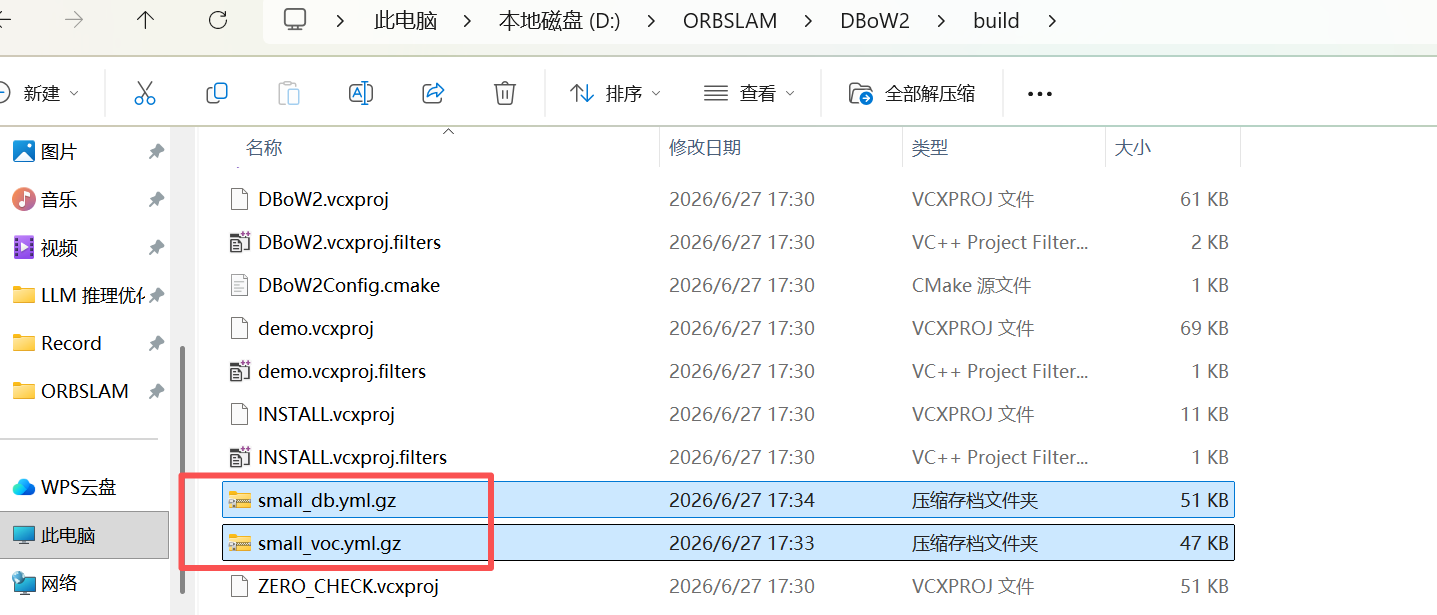

按回车继续，成功运行后会生成：

text 复制代码

# 视觉词汇表（YAML + gzip 压缩），包含视觉单词及 TF-IDF 权重
D:\ORBSLAM\DBoW2\build\small_voc.yml.gz
# 图像数据库，包含词汇表 + 图的倒排索引，加载后可直接查询
D:\ORBSLAM\DBoW2\build\small_db.yml.gz

文件	存了什么	干什么用
`small_voc.yml.gz`	词汇树结构 + 单词的 IDF 权重	特征 → 单词：新图像的特征沿树往下走，每层找最近的聚类中心，最终落到叶子节点得到单词 ID
`small_db.yml.gz`	词汇表 + 倒排索引	单词 → 图像：每个单词下挂着包含它的图像列表，查询时只比较共同单词的图像，快速返回 Top-N

独立工具：训练与查询分离

原始的 demo.cpp 把训练和测试写在一起。在实际使用中，训练词汇表、建库、查新图往往是分开的步骤------词汇表可以用多样化的数据集训练一次，然后对不同的场景独立建库和查询。为此新增了三个独立工具：

文件	用途
`demo/train.cpp`	传入图片文件夹，训练词汇表，保存 `small_voc.yml.gz`

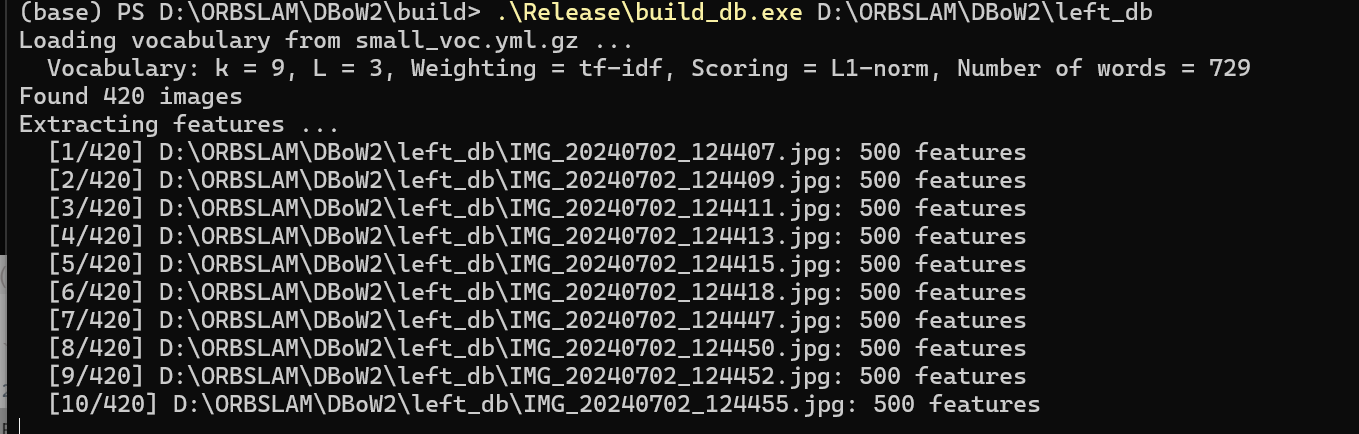

`demo/build_db.cpp`	加载词汇表，传入图片文件夹建库，保存 `small_db.yml.gz`
`demo/query.cpp`	加载词汇表 + 数据库，查任意新图

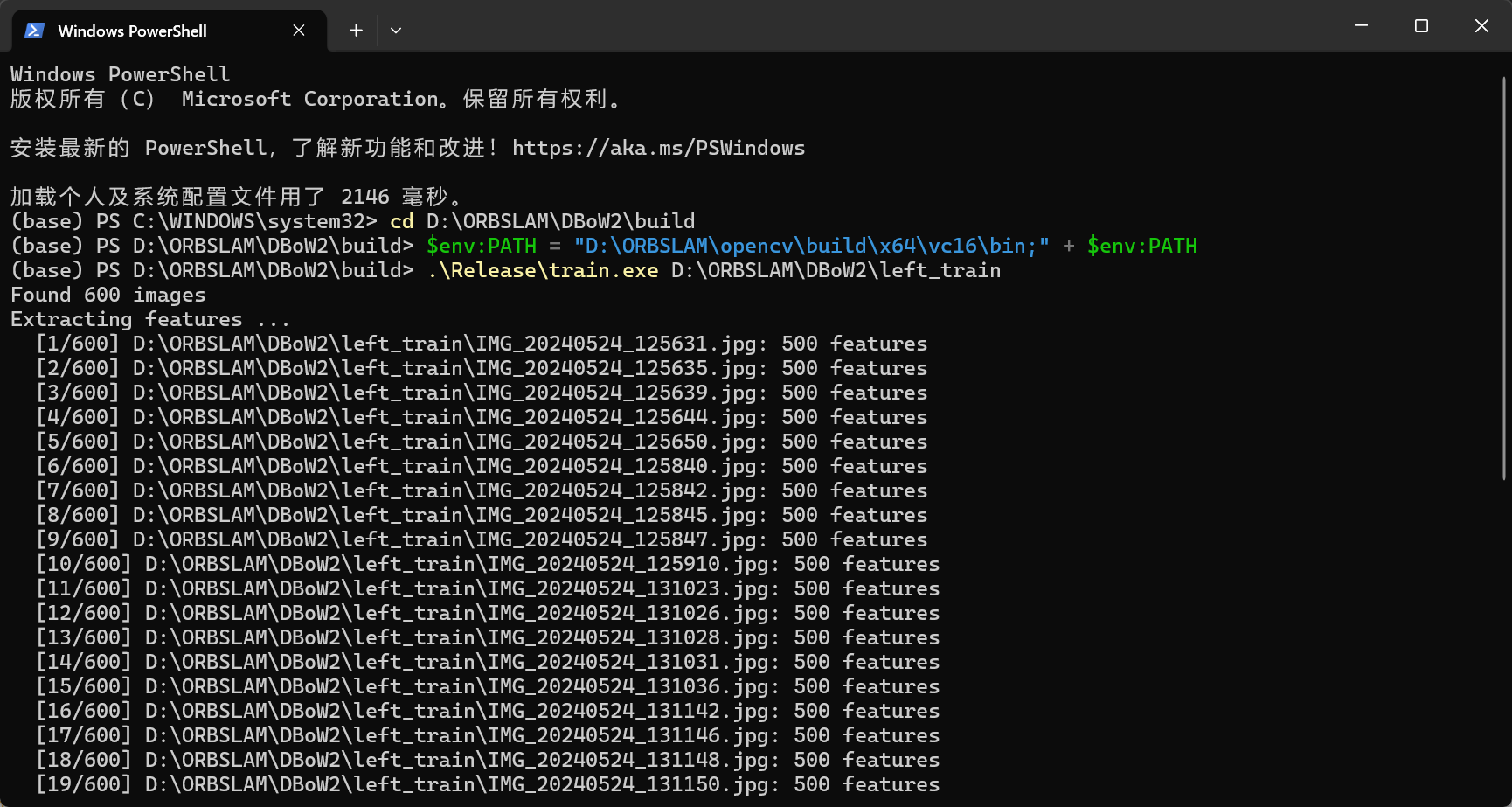

train.cpp 文件

cpp 复制代码

#include <iostream>
#include <vector>
#include <string>
#include <filesystem>
#include <algorithm>
#include "DBoW2.h"
#include <opencv2/core.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/features2d.hpp>

using namespace DBoW2;
using namespace std;
namespace fs = std::filesystem;

static void extractFeatures(const vector<string> &paths, vector<vector<cv::Mat> > &features)
{
  cv::Ptr<cv::ORB> orb = cv::ORB::create();
  for(size_t i = 0; i < paths.size(); i++) {
    cv::Mat img = cv::imread(paths[i], 0);
    if(img.empty()) { cerr << "Cannot read " << paths[i] << endl; continue; }
    vector<cv::KeyPoint> kps; cv::Mat desc;
    orb->detectAndCompute(img, cv::Mat(), kps, desc);
    vector<cv::Mat> f(desc.rows);
    for(int j = 0; j < desc.rows; j++) f[j] = desc.row(j);
    features.push_back(f);
    cout << "  [" << (i+1) << "/" << paths.size() << "] " << paths[i] << ": " << desc.rows << " features" << endl;
  }
}

int main(int argc, char **argv)
{
  if(argc < 2) { cerr << "Usage: " << argv[0] << " <image_dir>" << endl; return 1; }

  vector<string> images;
  for(auto &entry : fs::directory_iterator(argv[1])) {
    string ext = entry.path().extension().string();
    if(ext == ".png" || ext == ".jpg" || ext == ".jpeg" || ext == ".bmp" || ext == ".pgm")
      images.push_back(entry.path().string());
  }
  if(images.empty()) { cerr << "No images found in " << argv[1] << endl; return 1; }
  sort(images.begin(), images.end());
  cout << "Found " << images.size() << " images" << endl;

  cout << "Extracting features ..." << endl;
  vector<vector<cv::Mat> > features;
  extractFeatures(images, features);

  cout << "Training vocabulary (k=9, L=3, TF-IDF, L1) ..." << endl;
  OrbVocabulary voc(9, 3, TF_IDF, L1_NORM);
  voc.create(features);
  cout << "  " << voc << endl;
  voc.save("small_voc.yml.gz");
  cout << "Saved small_voc.yml.gz" << endl;
  return 0;
}

build_db.cpp

cpp 复制代码

#include <iostream>
#include <vector>
#include <string>
#include <filesystem>
#include <algorithm>
#include <fstream>
#include "DBoW2.h"
#include <opencv2/core.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/features2d.hpp>
using namespace DBoW2;
using namespace std;
namespace fs = std::filesystem;
static void extractFeatures(const vector<string> &paths, vector<vector<cv::Mat> > &features)
{
  cv::Ptr<cv::ORB> orb = cv::ORB::create();
  for(size_t i = 0; i < paths.size(); i++) {
    cv::Mat img = cv::imread(paths[i], 0);
    if(img.empty()) { cerr << "Cannot read " << paths[i] << endl; continue; }
    vector<cv::KeyPoint> kps; cv::Mat desc;
    orb->detectAndCompute(img, cv::Mat(), kps, desc);
    vector<cv::Mat> f(desc.rows);
    for(int j = 0; j < desc.rows; j++) f[j] = desc.row(j);
    features.push_back(f);
    cout << "  [" << (i+1) << "/" << paths.size() << "] " << paths[i] << ": " << desc.rows << " features" << endl;
  }
}
int main(int argc, char **argv)
{
  if(argc < 2) { cerr << "Usage: " << argv[0] << " <image_dir>" << endl; return 1; }
  cout << "Loading vocabulary from small_voc.yml.gz ..." << endl;
  OrbVocabulary voc("small_voc.yml.gz");
  cout << "  " << voc << endl;
  vector<string> images;
  for(auto &entry : fs::directory_iterator(argv[1])) {
    string ext = entry.path().extension().string();
    if(ext == ".png" || ext == ".jpg" || ext == ".jpeg" || ext == ".bmp" || ext == ".pgm")
      images.push_back(entry.path().string());
  }
  if(images.empty()) { cerr << "No images found in " << argv[1] << endl; return 1; }
  sort(images.begin(), images.end());
  cout << "Found " << images.size() << " images" << endl;
  cout << "Extracting features ..." << endl;
  vector<vector<cv::Mat> > features;
  extractFeatures(images, features);
  cout << "Building database ..." << endl;
  OrbDatabase db(voc, false, 0);
  for(size_t i = 0; i < features.size(); i++) db.add(features[i]);
  cout << "  " << db << endl;
  db.save("small_db.yml.gz");
  cout << "Saved small_db.yml.gz" << endl;
  // Save filename index
  ofstream idx("db_index.txt");
  for(size_t i = 0; i < images.size(); i++) idx << images[i] << endl;
  cout << "Saved db_index.txt (" << images.size() << " entries)" << endl;
  return 0;
}

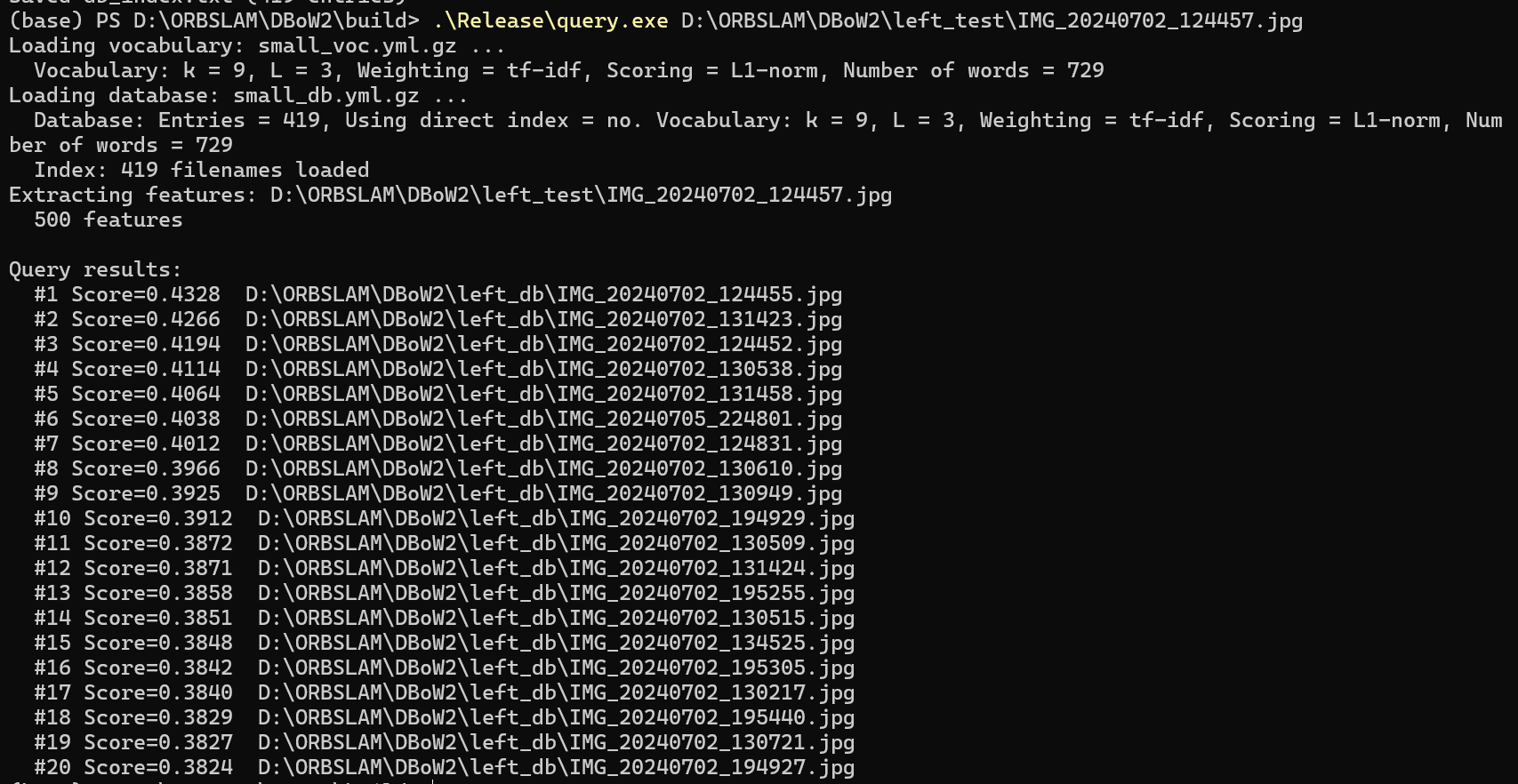

query.cpp

cpp 复制代码

#include <iostream>
#include <iomanip>
#include <vector>
#include <string>
#include <fstream>
#include "DBoW2.h"
#include <opencv2/core.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/features2d.hpp>
using namespace DBoW2;
using namespace std;
static void extractFeatures(const string &path, vector<cv::Mat> &features)
{
  cv::Mat img = cv::imread(path, 0);
  if(img.empty()) return;
  cv::Ptr<cv::ORB> orb = cv::ORB::create();
  vector<cv::KeyPoint> kps; cv::Mat desc;
  orb->detectAndCompute(img, cv::Mat(), kps, desc);
  features.resize(desc.rows);
  for(int i = 0; i < desc.rows; i++) features[i] = desc.row(i);
}
int main(int argc, char **argv)
{
  if(argc < 2) { cerr << "Usage: " << argv[0] << " <image_path>" << endl; return 1; }
  string img_path = argv[1];
  cout << "Loading vocabulary: small_voc.yml.gz ..." << endl;
  OrbVocabulary voc("small_voc.yml.gz");
  cout << "  " << voc << endl;
  cout << "Loading database: small_db.yml.gz ..." << endl;
  OrbDatabase db("small_db.yml.gz");
  cout << "  " << db << endl;
  // Load filename index
  vector<string> idx;
  ifstream inf("db_index.txt");
  string line;
  while(getline(inf, line)) idx.push_back(line);
  cout << "  Index: " << idx.size() << " filenames loaded" << endl;
  cout << "Extracting features: " << img_path << endl;
  vector<cv::Mat> features;
  extractFeatures(img_path, features);
  if(features.empty()) { cerr << "Error: no features extracted" << endl; return 1; }
  cout << "  " << features.size() << " features" << endl;
  cout << endl << "Query results:" << endl;
  QueryResults ret;
  db.query(features, ret, min((int)db.size(), 20));
  for(unsigned int i = 0; i < ret.size(); i++) {
    int eid = ret[i].Id;
    string fname = (eid < (int)idx.size()) ? idx[eid] : "unknown";
    cout << "  #" << (i+1) << " Score=" << fixed << setprecision(4) << ret[i].Score
         << "  " << fname << endl;
  }
  return 0;
}

要编译这两个工具，在 CMakeLists.txt 的 if(BUILD_Demo) 块中找到 demo 的 add_executable，在它后面添加：

cmake 复制代码

if(BUILD_Demo)
  add_executable(demo demo/demo.cpp)                    # 原始 demo（训练+测试一体）
  target_link_libraries(demo ${PROJECT_NAME} ${OpenCV_LIBS})
  set_target_properties(demo PROPERTIES CXX_STANDARD 11)
  file(COPY demo/images DESTINATION ${CMAKE_BINARY_DIR}/)

  add_executable(train demo/train.cpp)                  # 新增：训练词汇表
  target_link_libraries(train ${PROJECT_NAME} ${OpenCV_LIBS})
  set_target_properties(train PROPERTIES CXX_STANDARD 17)

  add_executable(build_db demo/build_db.cpp)            # 新增：加载词汇表+建库
  target_link_libraries(build_db ${PROJECT_NAME} ${OpenCV_LIBS})
  set_target_properties(build_db PROPERTIES CXX_STANDARD 17)

  add_executable(query demo/query.cpp)                  # 新增：查询新图
  target_link_libraries(query ${PROJECT_NAME} ${OpenCV_LIBS})
  set_target_properties(query PROPERTIES CXX_STANDARD 11)
endif(BUILD_Demo)

然后重新 cmake configure + build。

打开：

text 复制代码

Developer PowerShell for VS 2022

执行：

powershell 复制代码

cd D:\ORBSLAM\DBoW2

# 配置 CMake
cmake -S . -B build -G "Visual Studio 17 2022" -A x64 -DOpenCV_DIR=D:/ORBSLAM/opencv/build -DBUILD_Demo=ON "-DCMAKE_POLICY_VERSION_MINIMUM=3.5" -DOpenCV_RUNTIME=vc16 -DOpenCV_ARCH=x64

# 编译
cmake --build build --config Release

典型使用流程： LoopDB 是专为回环检测设计的公开数据集【数据集地址：LoopDB Dataset (Google Drive)】，包含 1000+ 张室内外图像。

博主把数据放到放到DBoW2工程目录下，并且将原数据拆分出三个数据集：

训练集（left_train，600 张）：用来训练词汇表。提取每张图的 ORB 特征，做层次化 K-means 聚类，生成 729 个视觉单词及 IDF 权重。这个词汇表相当于"词典"，把图像特征映射到单词 ID。
建库集（left_db，420 张）：用来构建图像数据库。加载词汇表，把每张图的特征转成 BoW 向量，建立倒排索引。这张表记录了"哪个单词出现在哪张图里"。
测试集（left_test，20 张）：用来验证检索效果。从建库集中随机抽取，确保这些图原本属于建库集的场景，但不加入数据库。拿它们去查询数据库，看能否找回同场景的相似图。

拆分原因：

训练集和建库集分开：词汇表一旦训练好可以重复使用。这样换一组新图建库时不用重新训练，省时间。
测试集从建库集里抽：如果测试图跟数据库里的图是不同场景的，查不到是正常的，没法验证效果。从建库集里随机抽出几张，保证数据库里有同场景的"邻居"，这样查询分数高的结果才是真正有效。

下面用 LoopDB 演示三个工具的完整使用。

powershell 复制代码

cd D:\ORBSLAM\DBoW2\build
$env:PATH = "D:\ORBSLAM\opencv\build\x64\vc16\bin;$env:PATH"
# 1. 训练词汇表
.\Release\train.exe D:\ORBSLAM\DBoW2\left_train
# 生成 small_voc.yml.gz

powershell 复制代码

# 2. 建库
.\Release\build_db.exe D:\ORBSLAM\DBoW2\left_db
# 加载 small_voc.yml.gz → 提取 left_db 特征 → 生成 small_db.yml.gz

build_db.exe 建库时会额外保存 db_index.txt（EntryId → 文件名映射），query.exe 加载后显示文件名，方便确认检索结果。

powershell 复制代码

# 3. 查询测试（用 left_test 中的图，在 left_db 中找最相似的）
.\Release\query.exe D:\ORBSLAM\DBoW2\left_test\IMG_20240702_124457.jpg

查询的图片：

返回的对应数据库的图片：
