翻车记第八篇，聊一个很多新手都会犯、犯过一次就记住一辈子的错误：用MOS管或三极管驱动继电器，忘了加续流二极管。
继电器是最常见的开关执行器件，驱动电路也简单------MCU的GPIO控制一个三极管或MOS管，三极管驱动继电器线圈，线圈通电吸合、断电释放。原理图上就三个元件，闭着眼都能画。但如果你漏了一个几毛钱的二极管，继电器断电瞬间产生的反向高压会把你的驱动管甚至MCU的IO口一起送走。
早年我用三极管驱动一个小继电器，没加续流二极管。开关了几十次后三极管击穿，IO口也被反向电压灌坏。今天这篇文章，用示波器实测数据，展示继电器断电瞬间到底产生了多高的电压，以及如何正确选型续流二极管。
目录
一、翻车现场：一个继电器毁掉一颗IO口
这是一个简单的STM32控制继电器的电路。GPIO输出高电平，驱动一个NPN三极管S8050，三极管导通后给继电器线圈通电，继电器吸合。继电器是普通的5V信号继电器，线圈电阻约70Ω，驱动电流约70mA。
实验室调试时，手动开关了几十次，完全正常。装到设备上做老化测试，跑了一晚上约两千次开关，第二天发现继电器不吸合了。
排查过程：测GPIO输出高电平正常，但三极管基极电压只有0.3V------正常应该0.7V左右。测三极管集电极对地电阻，发现CE之间已经击穿短路。换了一颗三极管，继电器恢复工作。但跑了几个小时后，三极管又击穿了。
不对，一定是电路设计有问题。
二、排查过程：示波器抓继电器断电瞬间
第一步：怀疑三极管参数不够
S8050标称Vceo=25V，Ice=500mA。继电器电流才70mA，电源只有5V，怎么看都应该够。不是耐压和电流的问题。
第二步：用示波器抓继电器线圈两端电压
示波器探头接在三极管集电极（即继电器线圈的下端），探头地接5V电源。继电器通电时，集电极电压约0.2V（三极管饱和压降），线圈承受约4.8V电压。继电器断电瞬间，示波器抓到了一个峰值为-68V的负向尖峰脉冲，宽度约500ns。
-68V！三极管的Vceo只有25V，这个68V的反向电压远超耐压极限。第一次击穿后换上的新三极管，同样在几千次开关后再次击穿。
第三步：分析反向电压的产生机制
继电器线圈是一个电感。电感的特性是：流过它的电流不能突变。当三极管突然关断，线圈里的电流从70mA瞬间降到0，电感会产生一个反向感应电动势来"阻止"电流减小。这个反向电压的幅度可以非常高------U = L × di/dt。
di/dt取决于关断速度。三极管的关断时间在纳秒级，电流变化率极大，L×di/dt产生的电压轻松到几十甚至上百伏。这个高压加在三极管的集电极上，如果超过耐压，就会击穿三极管。更糟糕的是，击穿瞬间高压还可能通过基极耦合回GPIO口，把MCU的IO也打坏。
三、根因分析：续流二极管不是可选，是必需
续流二极管的作用是给电感的电流提供一个"续流通道"。当开关管关断时，电感上的电流不能突变，续流二极管导通，让电流在线圈和二极管组成的回路里继续流动，逐渐衰减。线圈两端的反向电压被二极管的导通电压钳位------只有约0.7V（普通硅二极管）或0.3V（肖特基二极管），远低于开关管的耐压。
没有续流二极管时：开关管关断→电感电流无路可走→产生极高反向电压→开关管被击穿。
有续流二极管时：开关管关断→电感电流通过二极管续流→反向电压被钳位在二极管导通压降→开关管安全。
结论：任何驱动感性负载的开关电路，续流二极管是保命元件，不是可选件。
四、解决方案：选对续流二极管并正确安装
二极管类型选择
普通整流二极管（如1N4007）：正向电流大，耐压高，便宜。但它是为工频整流设计的，反向恢复时间很长（几微秒到十几微秒）。在开关管关断瞬间，二极管不能立刻导通，会有一个短暂的"反向恢复"窗口，让电压尖峰先冲上去然后才被钳位。对于频繁开关的继电器（几十Hz以上），1N4007的慢速反向恢复会在每次关断时都产生一个短高压脉冲，虽然比不加二极管好很多，但长期累积可能影响开关管寿命。
快恢复二极管（如FR107）：反向恢复时间在几百纳秒，比1N4007快得多。适合频率稍高的开关场合（几百Hz到几kHz）。
肖特基二极管（如1N5819）：反向恢复时间几乎为零，正向导通压降低（0.3V左右）。是最理想的续流二极管选择------开关速度快、钳位电压低。缺点是耐压通常偏低（1N5819耐压40V），但对5V或12V继电器电路完全够用。
我的选择：5V/12V继电器，用1N5819肖特基二极管。24V以上继电器，用FR107快恢复二极管。不差那几毛钱。
接线方式

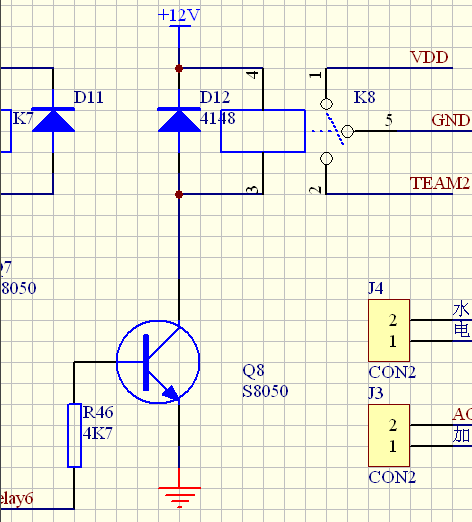

续流二极管反向并联在继电器线圈两端------二极管的阴极接线圈的电源正端，阳极接线圈的开关管端。正常通电时二极管反偏不导通，不影响电路工作。断电时电感产生反向电压，二极管正偏导通续流。
物理安装要点：续流二极管要尽量靠近继电器线圈引脚------如果继电器在板外通过连接器连接，二极管必须放在继电器侧（连接器远端），不能放在PCB上。因为连接器引线的寄生电感也会产生反向电压，二极管放在PCB侧的话，引线电感上的高压仍然可能损坏开关管。
五、实测对比：有无续流二极管的波形差异
用同一块电路板、同一个继电器、同一颗S8050三极管，对比三次测量的结果：
| 测量条件 | 断电时Vce峰值 | 三极管寿命 | IO口状态 |
|---|---|---|---|
| 无续流二极管 | -68V | 约2000次击穿 | 偶尔被灌坏 |
| 1N4007续流 | -15V | 长期工作，无击穿 | 安全 |
| 1N5819肖特基续流 | -6V | 长期工作，无击穿 | 安全 |
1N5819钳位电压只有6V，因为它的导通压降只有0.3V左右，加上走线电感的微小贡献。1N4007钳位电压15V，因为它的反向恢复时间长，在导通的第一个瞬间电压已经冲上去了一截。
六、预防措施：感性负载驱动电路的四条铁律
铁律一：任何感性负载（继电器、电磁阀、电机、变压器、蜂鸣器）都必须加续流二极管。 没有例外。这是开关电路设计的第一条铁律。
铁律二：续流二极管优选肖特基，次选快恢复。 普通整流管在低速开关下也能用（比如手动开关的继电器），但量产产品一律肖特基。
铁律三：续流二极管尽量靠近感性负载本体。 如果负载在板外，二极管焊在负载端，不要焊在PCB上。
铁律四：大功率感性负载除续流二极管外，还需加TVS管或RC吸收。 继电器线圈功耗超过1W、电磁阀、大电机等，单靠续流二极管可能不够，再加一级TVS管或RC吸收回路，双重保护。
七、感性负载反向电压排查流程
测开关管耐压：查数据手册Vceo或Vds，确认耐压值
抓关断瞬间电压波形：示波器接在开关管两端，设置下降沿触发，单次捕捉，看电压尖峰
确认续流二极管是否存在且正确安装：二极管阴极接电源正，阳极接开关管输出端
确认续流二极管类型：普通整流、快恢复、还是肖特基
确认续流二极管位置：是否紧贴感性负载引脚
八、常见感性负载保护器件速查表
| 器件 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 1N4148信号二极管 | 小继电器（<100mA） | 速度极快，便宜 | 电流小，仅100mA |
| 1N4007整流二极管 | 大电流继电器 | 电流大，1A | 速度慢，不适合高频开关 |
| 1N5819肖特基二极管 | 绝大多数继电器 | 零反向恢复，低压降 | 耐压偏低，40V |
| FR107快恢复二极管 | 高电压继电器/电磁阀 | 速度快，耐压高 | 稍贵 |
| TVS管 | 大功率感性负载 | 响应极快，吸收能量大 | 需配合续流二极管用 |
| RC吸收电路 | 交流感性负载 | 交直流通用 | 参数调试麻烦 |
九、本篇总结
续流二极管是驱动继电器最容易被遗忘、最不该被遗忘的一个元件。省它几毛钱，换一颗三极管几块钱，再搭上一颗MCU几十块钱。这笔账，怎么算怎么亏。
三个要点：
-
感性负载断电产生反向高压：U = L × di/dt，关断越快电压越高，轻松超开关管耐压
-
续流二极管钳位反向电压：肖特基钳在0.3V，普通硅管钳在0.7V，保开关管平安
-
二极管优选肖特基，装在负载端：1N5819是5V/12V继电器的黄金搭档
有用的话，收藏一下。下次画继电器驱动电路，先把续流二极管画上去再画别的。评论区说说你烧过几颗三极管才记住续流二极管的，老张陪你一起回忆。
