AP-15 DDS在AUTOSAR AP中的集成实战 - ara::com DDS绑定、SOME/IP vs DDS深度对比与安全机制

📚 AUTOSAR AP实战指南系列导航

  • AP-01~AP-12：已完成（基础架构、COM、E2E、安全通信、综合实战等）
  • AP-13：DDS核心架构与QoS策略体系（已发布）
  • AP-14：DDSI-RTPS协议深度解析（已发布）
  • AP-15：DDS集成实战与SOME/IP对比（本文）

1. 引言：ara::com的多绑定架构

在AUTOSAR Adaptive Platform（AP）中，通信管理（Communication Management）是支撑应用层服务交互的核心模块。ara::com作为AP的通信API，自R24-11版本起正式引入DDS（Data Distribution Service）作为第二种网络绑定（Network Binding），与成熟的SOME/IP绑定并行存在。

理解这一多绑定架构的设计哲学，对于正确选择通信协议、构建高性能汽车电子系统至关重要。本文将深入剖析ara::com的DDS绑定机制，详细对比SOME/IP与DDS的技术特性差异，并探讨DDS Security在AUTOSAR AP中的集成方案。

1.1 ara::com的设计哲学

ara::com的设计核心是接口与传输解耦（Interface-Transport Decoupling）。应用开发者通过统一的Proxy/Skeleton接口与通信服务交互，而具体的传输协议（SOME/IP或DDS）由部署配置决定，无需修改应用代码。

这种设计带来了三个关键优势：

  • 协议透明性：同一接口可切换SOME/IP或DDS绑定
  • 渐进式迁移：新系统可直接采用DDS，现有系统可逐步迁移
  • 场景适配：根据数据特性选择最优协议

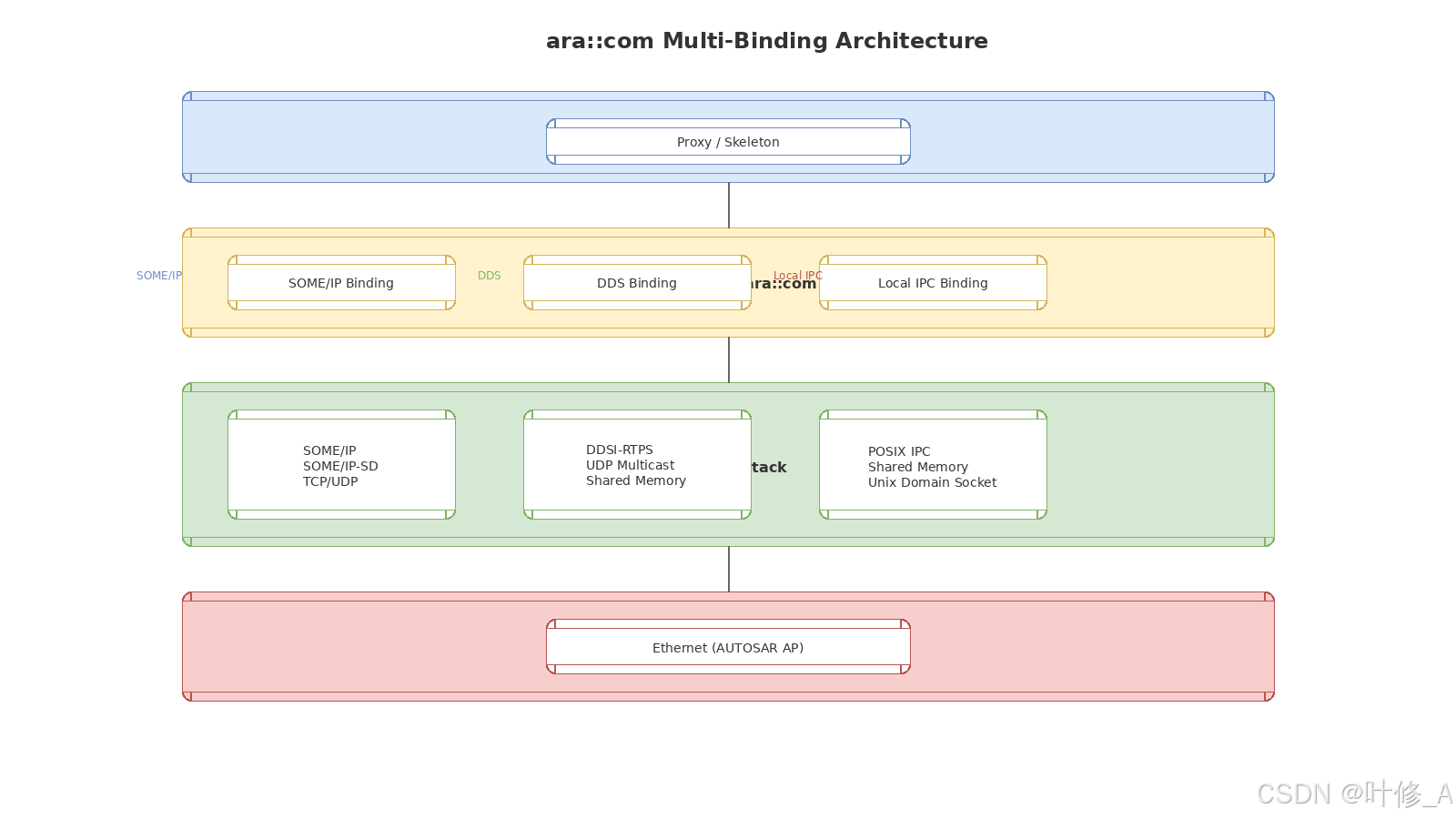

1.2 三层绑定模型

ara::com的绑定架构分为三个层次：

  1. 应用层（Application Layer）：Proxy/Skeleton抽象，应用代码无感知协议差异
  2. 绑定选择层（Binding Selection）：ara::com Core根据Manifest配置选择合适的绑定
  3. 协议栈层（Protocol Stack）：SOME/IP Stack、DDSI-RTPS Stack、Local IPC三种实现

2. ara::com DDS Network Binding深度解析

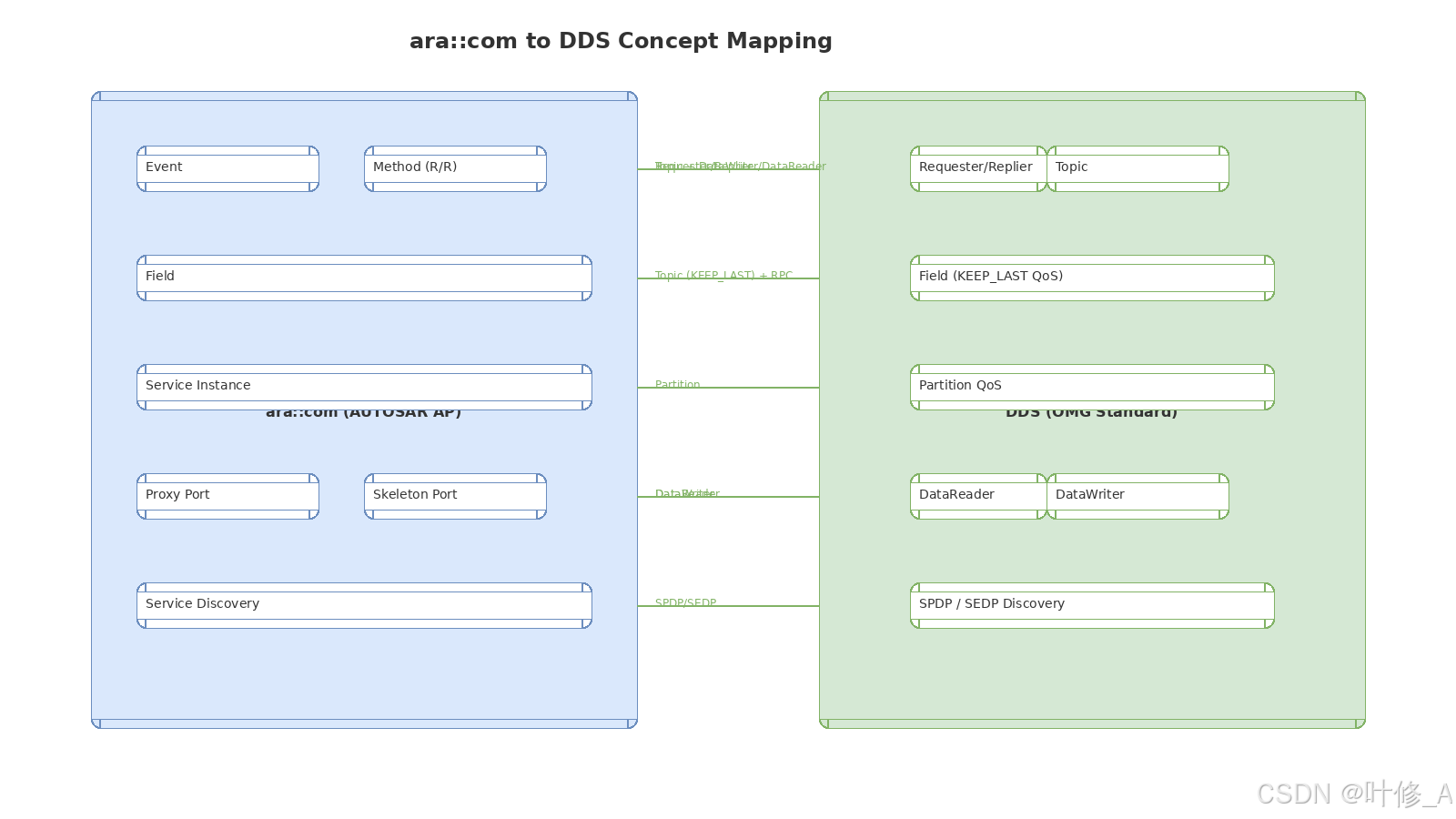

2.1 概念映射机制

理解ara::com到DDS的概念映射，是正确使用DDS绑定的关键。以下是核心概念的对应关系：

ara::com Concept DDS Equivalent Mapping Mechanism
Event Topic + DataWriter/DataReader Topic Name = prefix + eventShortName
Method (Request/Response) Requester/Replier 双Topic请求/应答模式
Field Topic (KEEP_LAST) + Getter/Setter RPC 初始值订阅 + 读写方法
Service Instance Partition ara.com://services/SI/{InstanceID}
Proxy Port DataReader 代理订阅特定分区
Skeleton Port DataWriter 骨架发布到特定分区
Service Discovery SPDP/SEDP (RTPS) 自动发现与Topic匹配

2.2 Service Instance Manifest配置

DDS绑定的Service Instance通过Manifest JSON进行配置，核心配置项包括：

复制代码
{
  "domainId": 42,
  "topicNamePrefix": "ara_com::",
  "qosProfile": {
    "reliability": "RELIABLE",
    "durability": "TRANSIENT_LOCAL",
    "history": "KEEP_LAST",
    "historyDepth": 1
  },
  "partition": "sensor_fusion"
}

关键配置参数说明：

  • domainId：DDS Domain标识，用于隔离不同应用域
  • topicNamePrefix：Topic名称前缀，避免命名冲突
  • qosProfile：QoS策略配置，控制数据传输行为
  • partition：分区名称，映射到DDS Partition QoS

**⚠️ 重要提示：**在同一进程内，SOME/IP和DDS绑定可以共存。ara::com支持为不同的Service Interface指定不同的绑定类型，但必须确保Topic名称和Service Instance标识的唯一性。

2.3 QoS策略在AUTOSAR AP中的配置

根据AUTOSAR_FO_EXP_QoSPoliciesInTheScopeOfSOMEIP规范，不同数据类型应选择合适的QoS配置：

Data Type Recommended QoS Description
Sensor Stream (LiDAR/ Camera) BEST_EFFORT + KEEP_LAST(1) 低延迟容忍丢帧
Control Command RELIABLE + KEEP_ALL 可靠性优先
Configuration Parameter RELIABLE + TRANSIENT_LOCAL + KEEP_LAST(1) 初始值传播
State Machine Event RELIABLE + TRANSIENT_LOCAL + KEEP_LAST(1) 状态同步
Diagnostic Data RELIABLE + PERSISTENT + KEEP_ALL 持久化存储

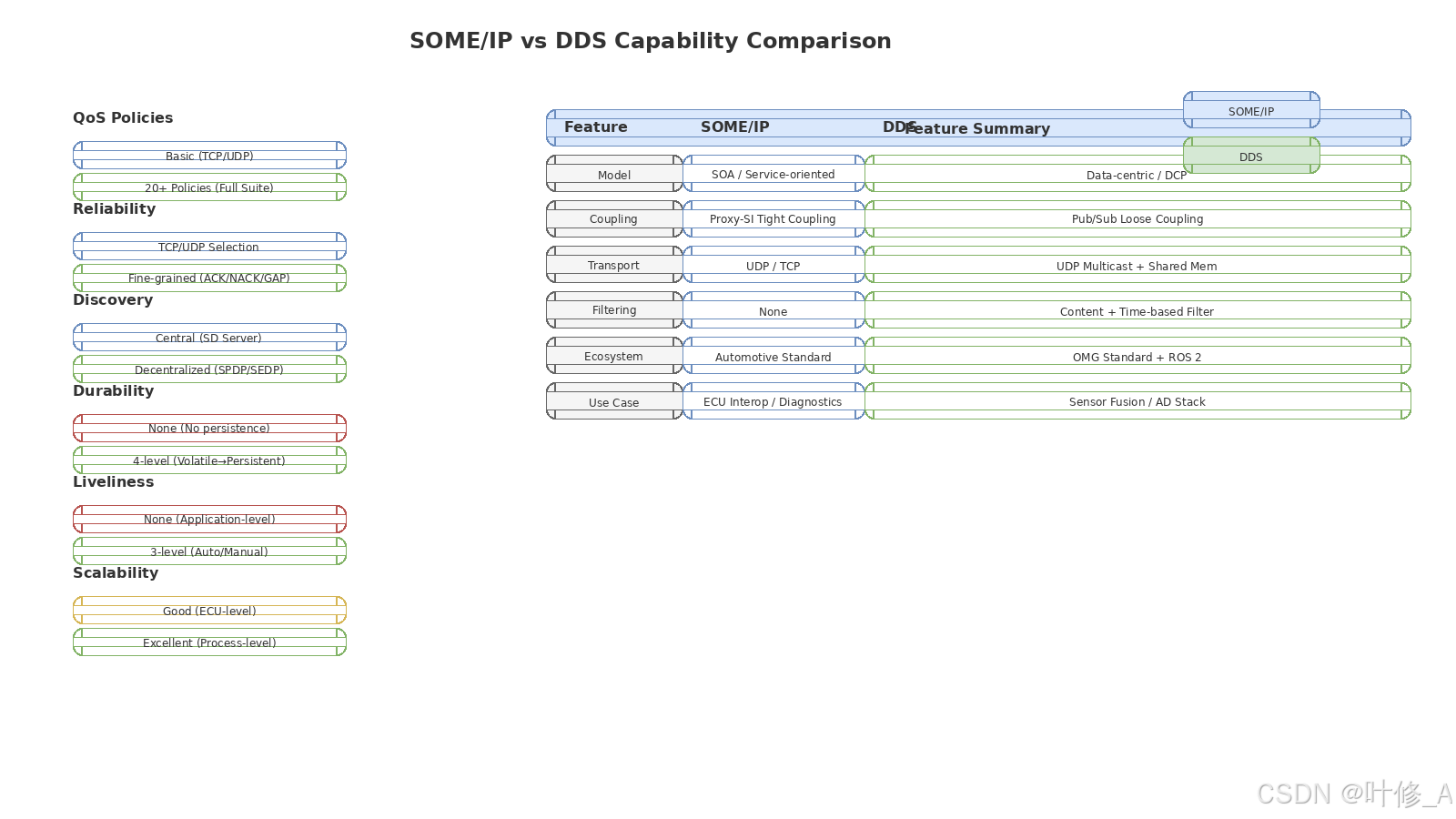

3. SOME/IP vs DDS 深度对比

3.1 通信模型对比

SOME/IP和DDS代表了两种截然不同的分布式系统设计范式：

Dimension SOME/IP DDS
Design Paradigm SOA (Service-Oriented Architecture) DCP (Data-Centric Publish/Subscribe)
Coupling Proxy-SI Tight Coupling Pub/Sub Loose Coupling
Discovery SOME/IP-SD (Central Registry) RTPS SPDP/SEDP (Decentralized)
Transport UDP/TCP UDP Multicast + Shared Memory
Type System AUTOSAR ARXML OMG IDL + CDR
Ecosystem Automotive Standard (AUTOSAR) OMG Standard + ROS 2

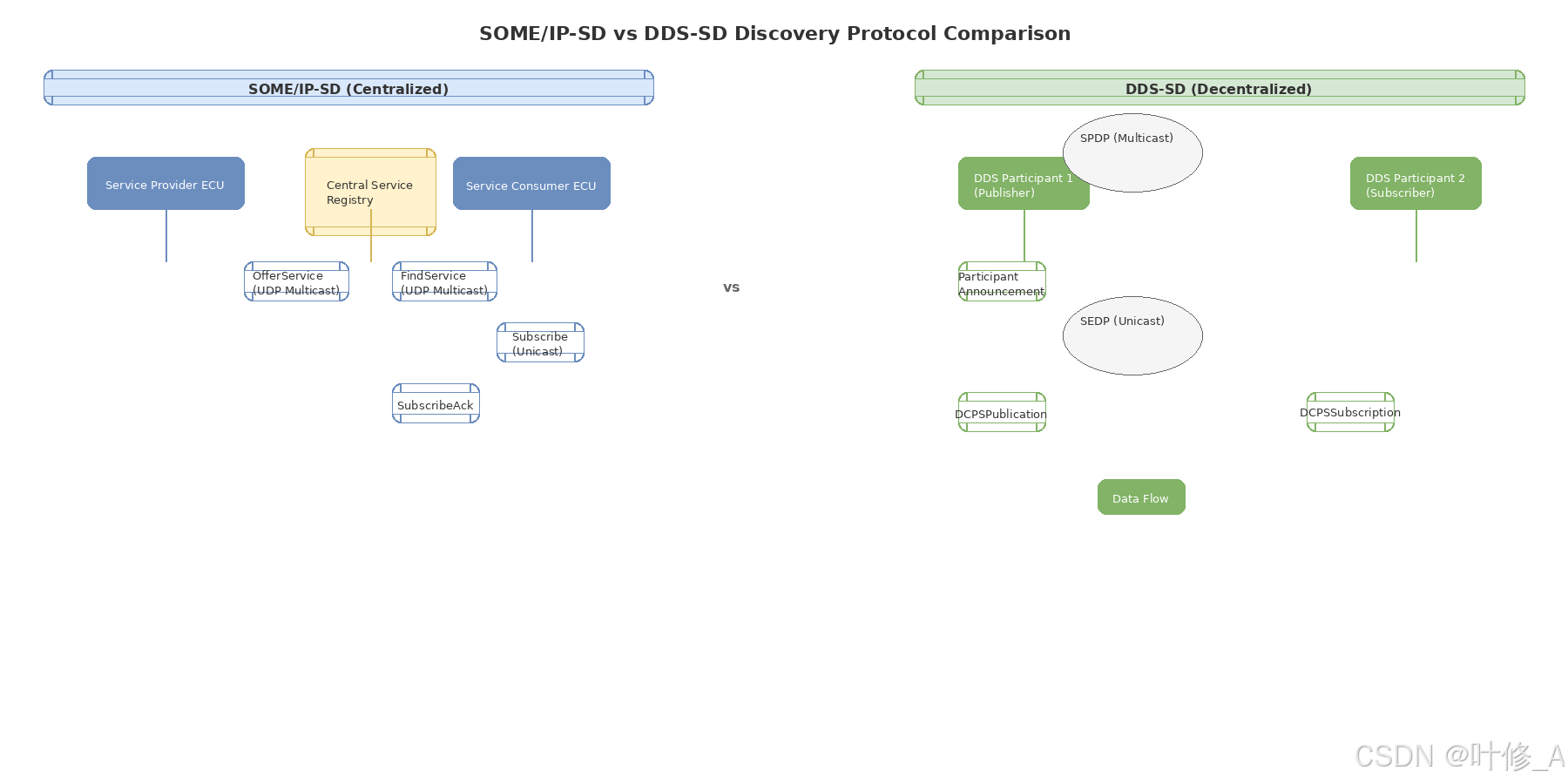

3.2 服务发现机制对比

SOME/IP-SD（集中式发现）：

SOME/IP Service Discovery采用中央服务注册表模式。服务提供者通过UDP多播（默认239.255.255.246:30490）发布OfferService消息，服务消费者发送FindService消息查询。发现过程依赖于中央注册机制，存在单点故障风险。

DDS-SD（去中心化发现）：

DDS采用完全去中心化的发现机制。SPDP（Simple Participant Discovery Protocol）通过多播发现DomainParticipant，SEDP（Simple Endpoint Discovery Protocol）通过单播交换Publication/Subscription信息。无需中央服务器，可扩展性更强。
**💡 发现延迟对比：**在汽车以太网环境中，SPDP的多播发现通常在10-50ms内完成，而SOME/IP-SD由于需要单播交互，确认延迟可能达到50-100ms。

3.3 QoS能力全景对比

DDS的20+ QoS策略是其相对于SOME/IP的核心优势：

QoS Capability SOME/IP DDS Impact
Reliability TCP/UDP Selection Fine-grained (ACK/NACK/GAP) DDS提供应用层重传控制
Deadline E2E Protection (Partial) Native DEADLINE QoS DDS自动监控数据时效性
Liveliness None (App-level) 3-level (Auto/Manual Participant/Topic) DDS原生支持参与者存活检测
Durability None 4-level (Volatile→Persistent) DDS支持数据持久化和迟到订阅
History None KEEP_LAST / KEEP_ALL DDS支持历史数据回放
Ownership None EXCLUSIVE / SHARED DDS支持实例所有权
Content Filter None Content-based Filter DDS减少网络带宽
Time Filter None Time-based Filter DDS降低消费端负载
Partition Service Instance Full Partition QoS DDS更灵活的多租户

3.4 性能基准数据

基于学术研究和工业实践的性能对比（参考IEEE ICAS 2022论文）：

Metric SOME/IP (TCP) SOME/IP (UDP) DDS (UDP) DDS (SHM)
Discovery Latency 50-100ms 50-100ms 10-50ms 10-50ms
E2E Latency (1KB) ~500μs ~200μs ~150μs ~30μs
E2E Latency (64KB) ~2ms ~800μs ~600μs ~100μs
Throughput (SHM) N/A N/A N/A ~10 GB/s
Memory Overhead Low Low Medium High

3.5 选型决策矩阵

根据通信场景选择合适的协议：

Scenario Recommended Reason
Cross-ECU (CP↔AP) SOME/IP 成熟生态，AUTOSAR原生支持
Intra-SoC IPC DDS (Shared Memory) 零拷贝、低延迟
Sensor Fusion (点云/图像) DDS 高吞吐、QoS灵活
Control Commands DDS (RELIABLE) 精确可靠性控制
UDS Diagnostic SOME/IP 标准协议体系
Function Safety (E2E) Both SOME/IP E2E vs DDS Security
ROS 2 Integration DDS 原生支持
AD Stack (感知→规划→控制) Hybrid 内部DDS + 外部SOME/IP

4. DDS Security集成

4.1 DDS Security标准概述

DDS Security规范（OMG DDS-Security v1.8）定义了三个核心插件接口：

  1. Authentication Plugin：PKI证书链验证、握手协议、共享密钥建立
  2. Access Control Plugin：Governance Document和Permissions Document的规则执行
  3. Cryptographic Plugin：AES加密、ECDH密钥交换、HMAC认证

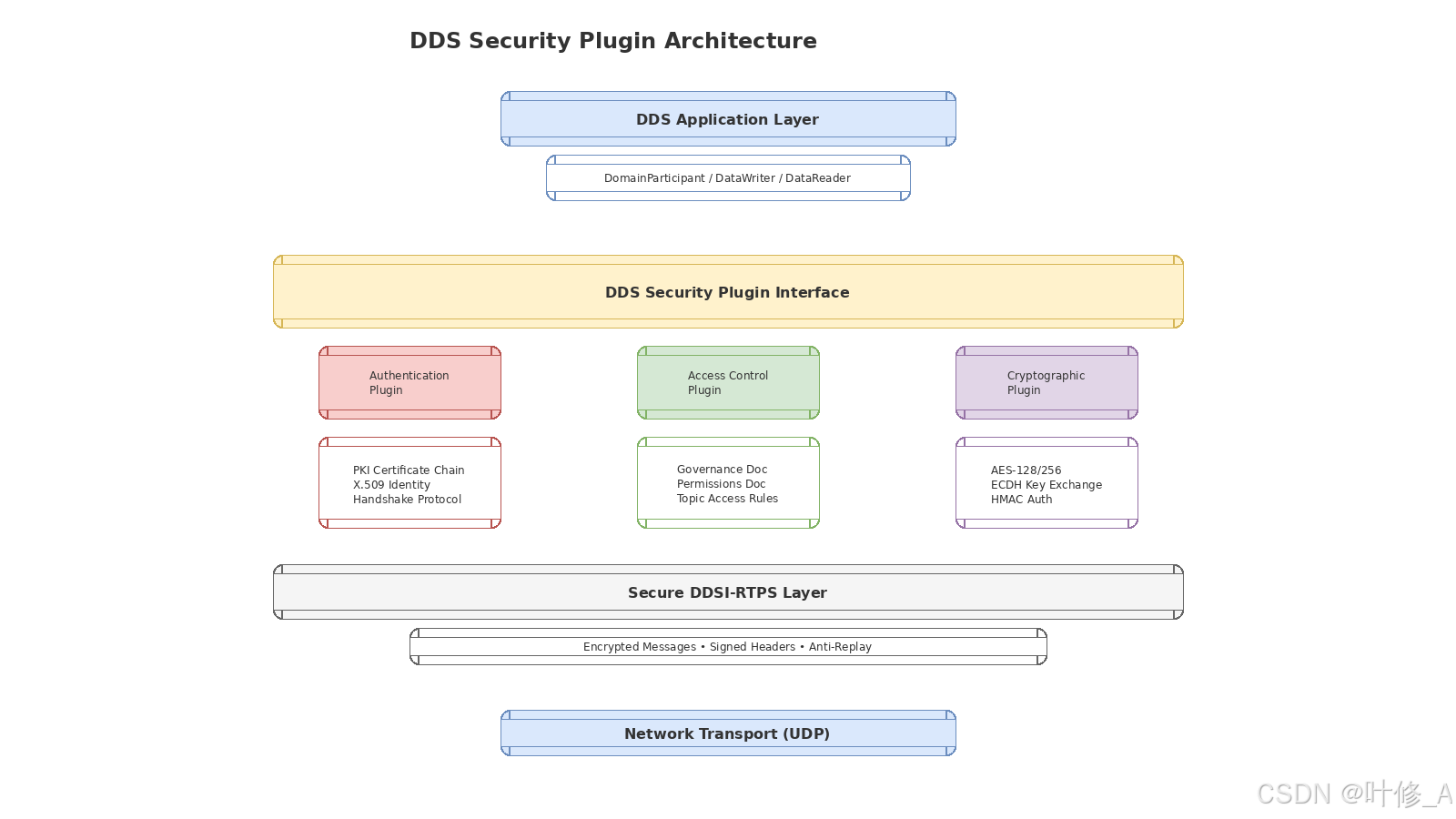

4.2 插件架构详解

Authentication插件提供双向认证机制：

  • X.509 Identity Certificate验证参与者身份
  • Handshake协议建立共享会话密钥
  • 支持三种认证模式：Builtin（PKI）、Shared Secret、Custom

Access Control插件实现细粒度权限控制：

  • Governance Document定义域级安全策略
  • Permissions Document定义Topic访问权限
  • 支持per-topic、per-partition、per-data-reader权限控制

Cryptographic插件提供端到端加密：

  • 对RTPS消息进行加密和签名
  • 支持AES-128/AES-256加密
  • 防重放攻击（Anti-Replay）保护

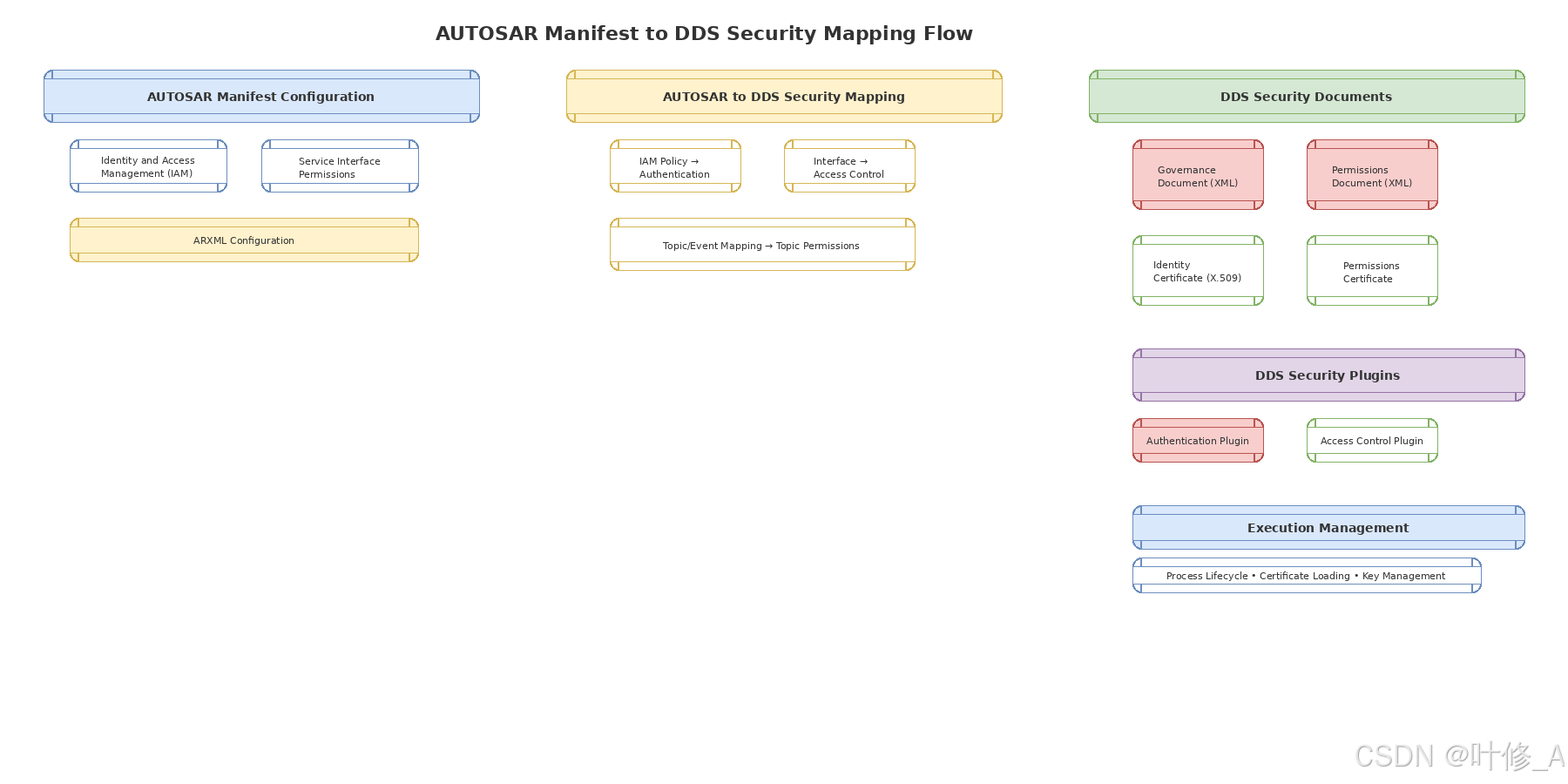

4.3 AUTOSAR AP安全模型映射

AUTOSAR AP通过Identity and Access Management (IAM)与DDS Security集成：

  1. Manifest → DDS Governance：ARXML中定义的通信安全策略映射为Governance XML
  2. Interface Permissions → DDS Permissions：服务接口权限映射为Topic访问规则
  3. Process Identity → X.509 Certificate：Execution Management加载进程身份证书
  4. Key Management：证书生命周期由EM管理，包括加载、更新、吊销

4.4 证书生命周期管理

DDS Security使用X.509证书链进行身份认证：

复制代码
Identity Certificate (X.509)
├── Subject Name: "O=Vendor, CN=ECU001"
├── Public Key
├── Signature (CA Private Key)
└── Extensions
    ├── governance_file (URI)
    └── permissions_file (URI)

Permissions Certificate (X.509)
├── Subject Name: "O=Vendor, CN=ECU001"
├── Permissions Document (Embedded or URI)
└── Signature

**💡 证书更新策略：**在OTA场景下，DDS Security支持证书热更新。EM通过安全通道推送新证书，DDS Security动态重载，无需重启进程。

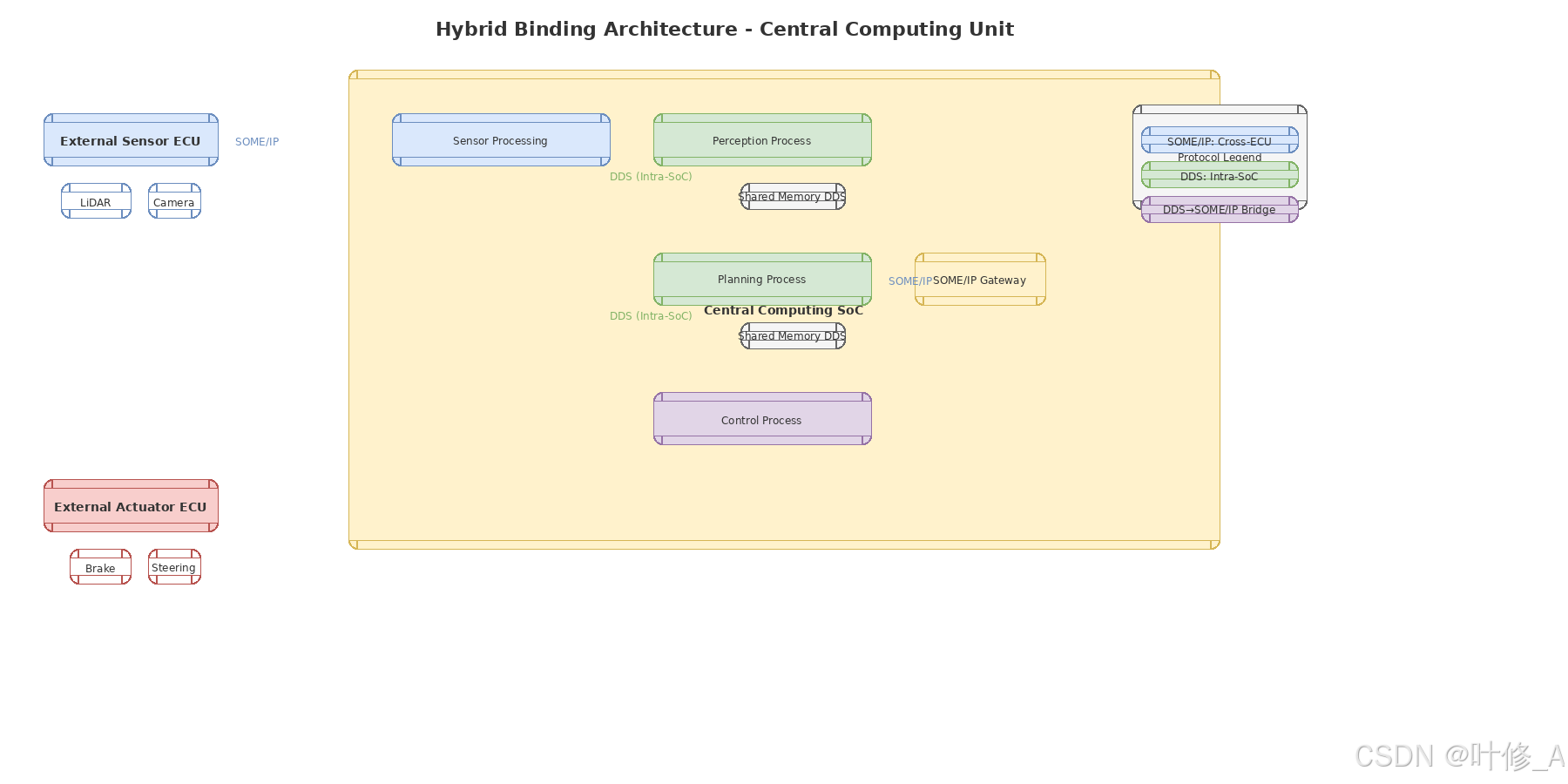

5. 混合绑定实战架构

5.1 典型场景：中央计算单元

现代自动驾驶中央计算单元需要同时处理多种通信需求：

架构设计要点：

  1. 外部通信（SOME/IP）：与传感器ECU、执行器ECU的通信采用SOME/IP，利用成熟的AUTOSAR生态
  2. 内部进程通信（DDS Shared Memory）：SoC内进程间采用DDS over Shared Memory，实现零拷贝高性能
  3. 协议桥接：Control进程作为DDS-SOME/IP Bridge，透明转发跨域消息

5.2 配置实例

复制代码
// Sensor ECU Communication (SOME/IP)
ServiceInstanceConfig {
    serviceInterface: "CameraService",
    networkBinding: SOME_IP,
    transport: UDP,
    someipConfig: {
        port: 30490,
        multicastGroup: "239.255.255.246"
    }
}

// Internal Communication (DDS Shared Memory)
ServiceInstanceConfig {
    serviceInterface: "PerceptionData",
    networkBinding: DDS,
    transport: SHM,
    ddsConfig: {
        domainId: 42,
        qosProfile: RELIABLE_BEST_EFFORT,
        transportConfig: {
            kind: "shmem",
            bufferSize: "64MB"
        }
    }
}

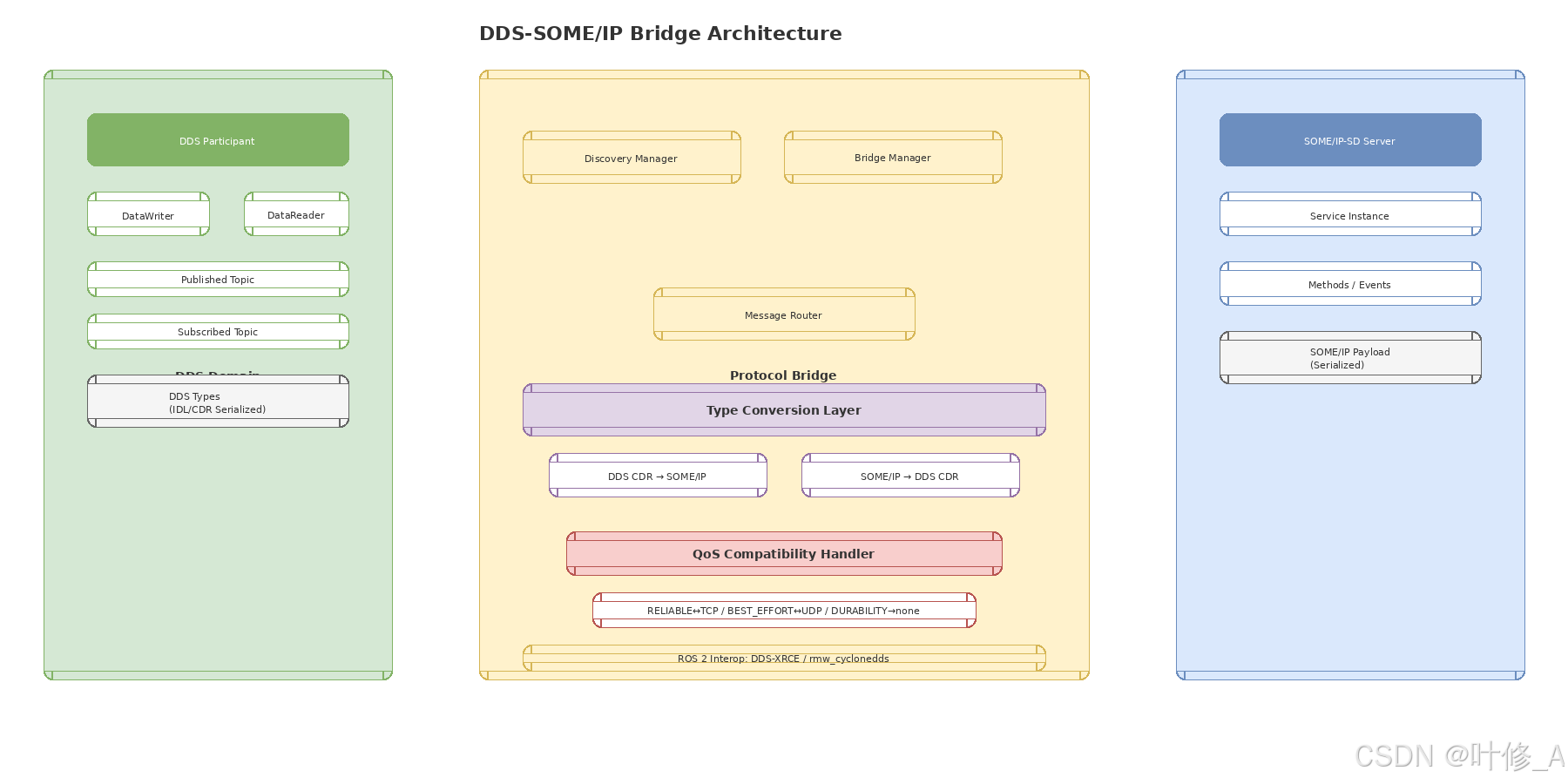

5.3 DDS-SOME/IP Bridge方案

协议桥接器需要处理三个核心问题：

  1. 发现管理（Discovery Manager）：在DDS域和SOME/IP-SD域分别注册代理端点
  2. 消息路由（Message Router）：根据Topic/Service映射规则转发消息
  3. 类型转换（Type Conversion）：DDS CDR ↔ SOME/IP序列化格式转换

QoS兼容性处理：

DDS QoS SOME/IP Equivalent Notes
RELIABLE TCP 自动选择可靠传输
BEST_EFFORT UDP 低延迟优先
DURABILITY None SOME/IP不支持，应用层处理
DEADLINE E2E Protection 需要应用层监控
PARTITION Service Instance 一一映射

6. 工程实践建议

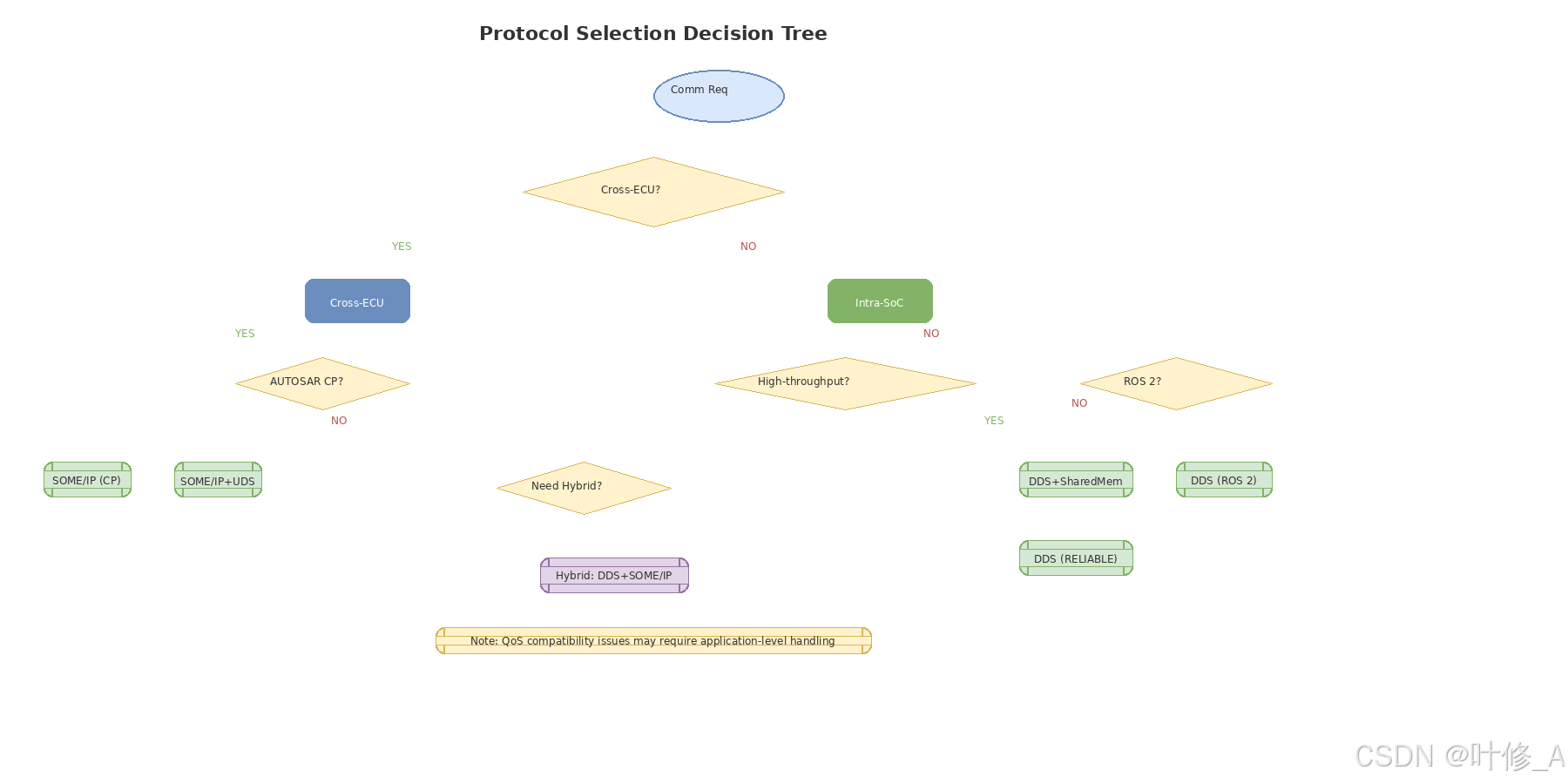

6.1 选型决策树

6.2 调试工具链

Tool Purpose Protocol
RTI Admin Console DDS域监控、端点查看 DDS
Fast DDS Monitor QoS监控、延迟分析 DDS
Wireshark + RTPS Plugin 协议抓包分析 DDSI-RTPS
Some/IP Inspector SOME/IP消息查看 SOME/IP
ara::com Log 绑定选择追踪 Both

6.3 常见陷阱与规避

  1. QoS不匹配静默失败：DataWriter的RELIABILITY必须≥DataReader的RELIABILITY，否则数据不传输且无错误提示
  2. Domain ID冲突：不同应用应使用不同的Domain ID，避免意外的数据共享
  3. 发现风暴（Discovery Storm）：大规模系统应配置metatraffic unicast，减少多播开销
  4. 内存泄漏：DDS的Resource Limits需要合理配置，避免未读样本堆积
  5. 类型不兼容：跨供应商集成时，IDL定义必须完全一致

7. 本章小结与系列总结

本文作为AUTOSAR AP DDS系列的收官之作，系统梳理了DDS在AUTOSAR AP中的集成实战要点：

  1. 多绑定架构：ara::com支持SOME/IP、DDS、Local IPC三种绑定，接口与传输解耦设计提供了极大的灵活性
  2. DDS绑定配置：Service Instance Manifest配置、DDS概念到ara::com的映射、QoS策略选择
  3. 协议对比：SOME/IP适合ECU间通信和AUTOSAR生态集成，DDS适合高吞吐进程间通信和传感器数据分发
  4. 安全集成：DDS Security通过三插件架构实现认证、访问控制和加密，与AUTOSAR IAM无缝集成
  5. 混合架构：中央计算单元应采用DDS（内部）+SOME/IP（外部）的混合方案

通过AP-13、AP-14、AP-15三篇文章，我们完整覆盖了AUTOSAR AP DDS技术栈的原理、协议和实战三大维度，希望能为汽车电子工程师提供有价值的参考。

📚 AUTOSAR AP实战指南系列总结

  • AP-01~AP-12：基础架构、COM、E2E、安全通信、执行管理、持久化、诊断等核心模块
  • AP-13：DDS核心架构与QoS策略体系
  • AP-14：DDSI-RTPS协议深度解析
  • AP-15：DDS集成实战与SOME/IP对比（本文）

参考资料

  1. AUTOSAR_FO_RS_DataDistributionService (R24-11)
  2. AUTOSAR_AP_SWS_CommunicationManagement (R24-11)
  3. AUTOSAR_AP_TR_DDSSecurityIntegration (R25-11)
  4. AUTOSAR_FO_EXP_QoSPoliciesInTheScopeOfSOMEIP (R25-11)
  5. AUTOSAR_FO_PRS_DDSServiceDiscoveryProtocol (R24-11)
  6. OMG DDS Security Specification v1.8
  7. OMG DDSI-RTPS Specification v2.5
  8. OMG DDS Specification v1.5
  9. IEEE ICAS 2022: Performance Evaluation of SOME/IP and DDS
