导读

智能家居的普及让台灯不再是简单的照明工具，而是集成了人体感应、环境光自适应、PWM无级调光等功能的智能终端。本文将深入剖析一个基于STM32的智能台灯完整设计方案，从PIR人体感应原理到光敏电阻采样，从PWM调光算法到状态机控制，提供一套可直接落地的工程级解决方案。

一、系统总体架构设计

1.1 功能需求分析

智能台灯的核心需求可归纳为"三感一控"：

功能模块	核心需求	技术实现
人体感应	人来灯亮、人走灯灭	PIR热释电传感器
光控调节	环境越暗灯越亮	光敏电阻+ADC采样
PWM调光	无级平滑亮度调节	硬件定时器PWM输出
延时控制	离开后自动关灯	软件定时器倒计时

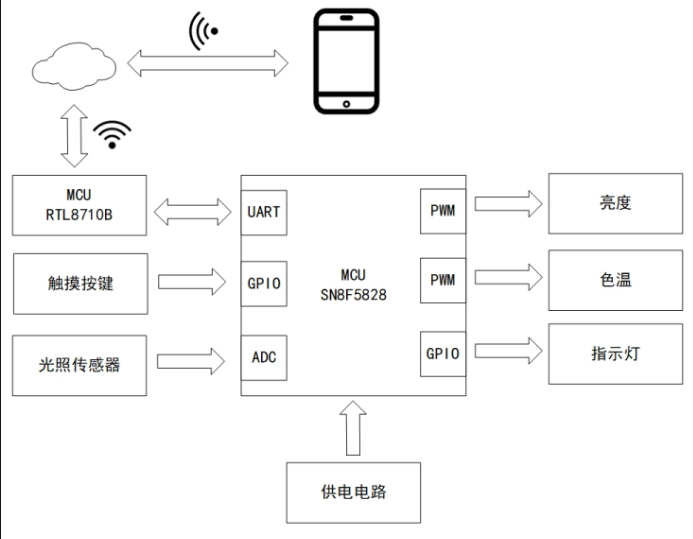

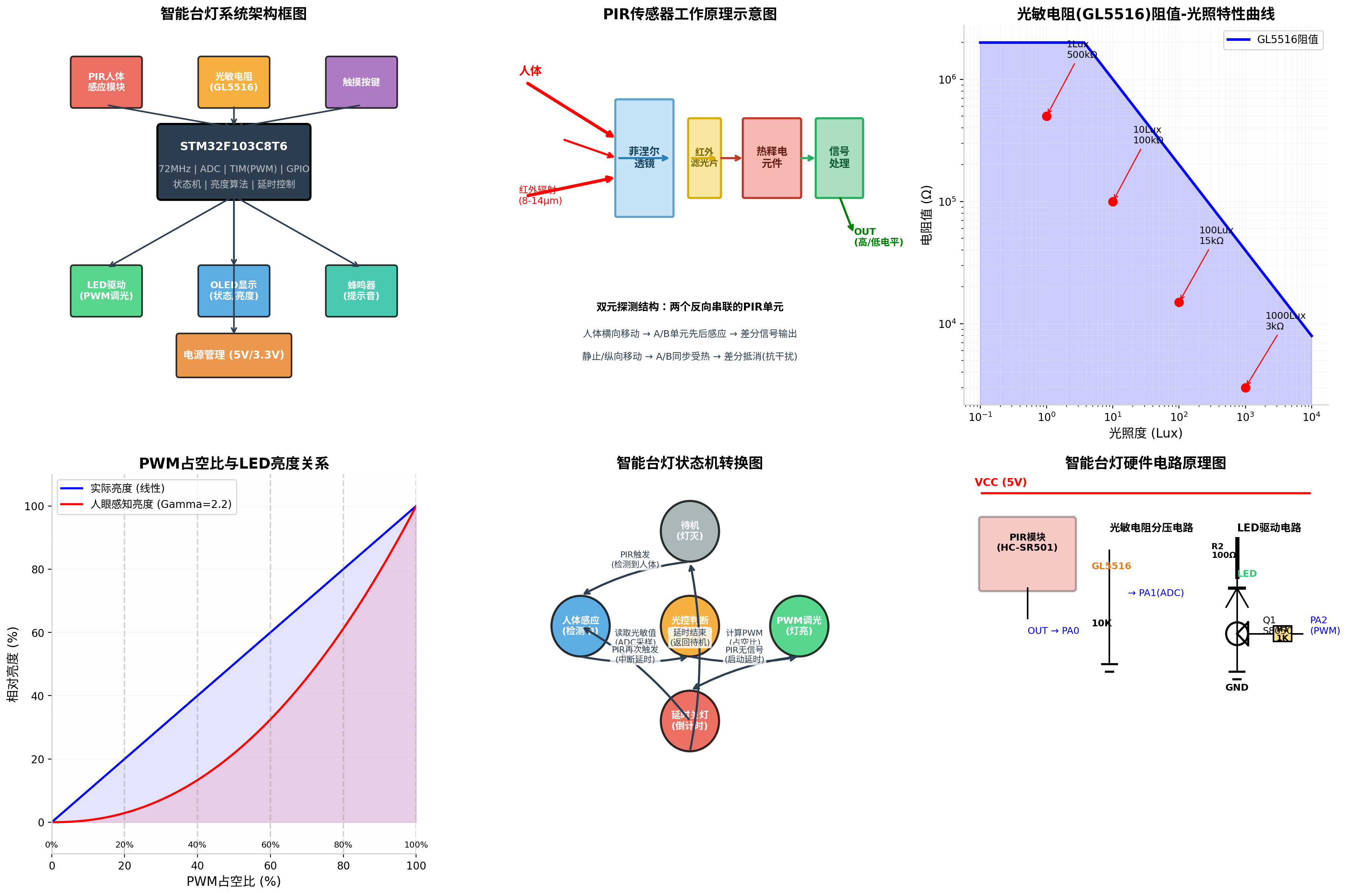

系统采用STM32F103C8T6作为主控芯片，其72MHz主频、12位ADC和多路硬件定时器完美满足本项目需求。传感器层包含PIR人体感应模块和光敏电阻，执行层通过PWM驱动LED，并辅以OLED显示当前状态。

二、PIR人体感应传感器深度解析

2.1 热释电效应原理

PIR（Passive Infrared）传感器基于**热释电效应（Pyroelectric Effect）**工作。当特定晶体材料（如锆钛酸铅PZT或锂钽酸锂LiTaO₃）表面温度发生微小变化时，晶体内部偶极矩随之改变，在电极两端产生瞬态电压信号。

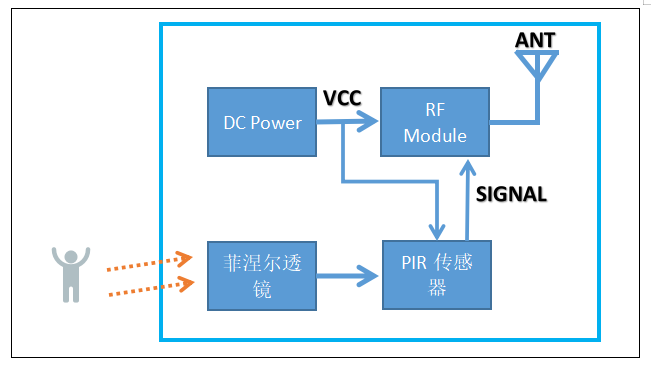

人体体温恒定在37℃左右，会持续辐射波长约为9-10μm的红外线。PIR传感器通过以下信号链完成检测：

红外滤光片 → 菲涅尔透镜聚焦 → 双元热释电元件 → JFET阻抗变换 → 两级运放放大 → 窗口比较器 → 施密特触发整形 → TTL电平输出

2.2 双元探测结构的关键设计

商用PIR模块（如HC-SR501）采用**双元（Dual Element）**结构------两个反向串联的PIR单元构成差分检测对。这是整个设计的精髓所在：

人体横向移动：红外辐射先后到达A、B两单元，产生相位差信号，差分输出有效
静止或纵向移动：两单元同步受热，差分输出趋近于零，有效抑制共模干扰
环境温度渐变：两单元同步响应，差分抵消，信噪比提升15dB以上

2.3 菲涅尔透镜的作用

传感器前方的白色蜂窝状塑料罩并非装饰，而是精密的菲涅尔透镜。它将探测区域分割成多个明暗交替的敏感区：

光学聚焦：将大范围的红外辐射汇聚到传感器敏感面上
空间分区：形成多个独立探测扇区，人体移动时依次触发，产生脉冲式信号
探测范围调节：通过更换不同焦距的透镜，可实现3-12米的探测距离和60°-180°的探测角度

2.4 PIR模块关键参数

以HC-SR501为例，其关键参数如下：

参数	规格	说明
工作电压	DC 4.5V~20V	宽压输入，兼容3.3V/5V系统
静态电流	<50μA	超低功耗，适合电池供电
延时时间	5s~200s可调	通过板载电位器调节
封锁时间	2.5s默认	防止连续触发
感应距离	3~7米	受透镜和灵敏度调节影响
感应角度	<120°锥角	水平覆盖范围
输出电平	高3.3V/低0V	TTL电平，可直接接MCU GPIO

重要提示 ：PIR传感器只能检测移动的人体，对静止不动的人无法识别。这是由其热释电原理决定的------只有温度变化才能产生信号输出。

三、光敏电阻与光控电路设计

3.1 光敏电阻工作原理

光敏电阻（LDR, Light Dependent Resistor）基于内光电效应，其阻值随光照强度变化而剧烈变化。以GL5516为例：

光照条件	阻值范围	应用场景
黑暗（<1Lux）	>1MΩ	夜间卧室
昏暗（10Lux）	~100kΩ	黄昏室内
室内光（100Lux）	~10kΩ	阴天窗边
明亮（1000Lux）	~1kΩ	晴天室内

3.2 分压采样电路设计

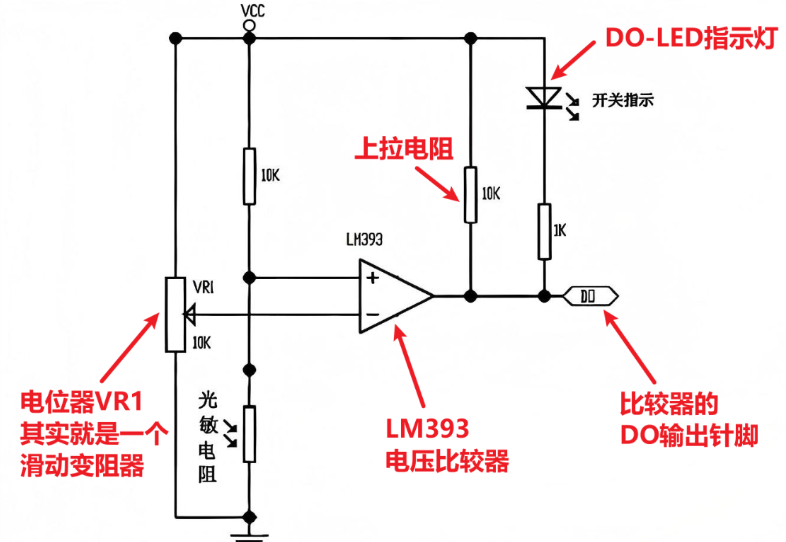

光敏电阻与固定电阻组成分压电路，将阻值变化转换为电压变化供ADC采样：

复制代码

VCC(5V) ──┬── 光敏电阻(GL5516) ──┬── GND
          │                      │
          └── 固定电阻(10K) ─────┘
                               │
                              ADC输入

当环境变暗时，光敏电阻阻值增大，分压点电压升高，ADC采样值增大。通过软件反向映射，即可实现"环境越暗，台灯越亮"的自适应控制。

3.3 ADC采样与滤波

c 复制代码

/**
 * @brief 光敏电阻ADC采样（带滑动平均滤波）
 * @note  使用STM32的12位ADC，采样范围0-4095
 */

#define ADC_SAMPLE_COUNT    16      // 滑动平均窗口大小
#define ADC_CHANNEL_LDR     ADC_CHANNEL_1

uint16_t adc_buffer[ADC_SAMPLE_COUNT];
uint8_t  adc_index = 0;

/**
 * @brief 初始化ADC（单次转换模式）
 */
void LDR_ADC_Init(void)
{
    __HAL_RCC_ADC1_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    // PA1配置为模拟输入
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_1;
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    hadc1.Instance = ADC1;
    hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
    hadc1.Init.ContinuousConvMode = DISABLE;
    hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
    hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
    hadc1.Init.NbrOfConversion = 1;
    HAL_ADC_Init(&hadc1);

    ADC_ChannelConfTypeDef sConfig = {0};
    sConfig.Channel = ADC_CHANNEL_LDR;
    sConfig.Rank = ADC_REGULAR_RANK_1;
    sConfig.SamplingTime = ADC_SAMPLETIME_239CYCLES_5;  // 长采样时间提高精度
    HAL_ADC_ConfigChannel(&hadc1, &sConfig);
}

/**
 * @brief 读取光敏电阻ADC值（带滑动平均滤波）
 * @return 滤波后的ADC值 (0-4095)
 */
uint16_t LDR_ReadFiltered(void)
{
    HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, 100);
    uint16_t raw = HAL_ADC_GetValue(&hadc1);

    // 滑动平均滤波
    adc_buffer[adc_index] = raw;
    adc_index = (adc_index + 1) % ADC_SAMPLE_COUNT;

    uint32_t sum = 0;
    for (int i = 0; i < ADC_SAMPLE_COUNT; i++) {
        sum += adc_buffer[i];
    }

    return (uint16_t)(sum / ADC_SAMPLE_COUNT);
}

/**
 * @brief 将ADC值转换为光照度（近似）
 * @note  基于GL5516特性曲线拟合
 */
uint16_t LDR_GetLux(uint16_t adc_value)
{
    // 简化模型：Lux ≈ 10000 * (4095 - adc) / adc
    // 实际应根据具体光敏电阻校准
    if (adc_value == 0) adc_value = 1;
    return (uint16_t)(10000UL * (4095 - adc_value) / adc_value);
}

避坑指南：光敏电阻存在暗电流漂移、温度敏感性和响应延迟等问题。实验数据显示，GL5506在连续工作200小时后暗电阻下降15-20%，温度每升高10℃亮电阻下降约8%。建议在灯罩内与LED热源隔离安装，并定期软件校准。

四、PWM调光技术实现

4.1 PWM调光原理

PWM（Pulse Width Modulation）调光通过改变LED的导通占空比来调节平均电流，从而控制亮度。核心优势在于：

高效率：LED始终工作在额定电流或零电流状态，无线性损耗
无频闪：当PWM频率>100Hz时，人眼无法感知闪烁
宽范围 ：占空比0%_{100%可实现0}100%亮度调节

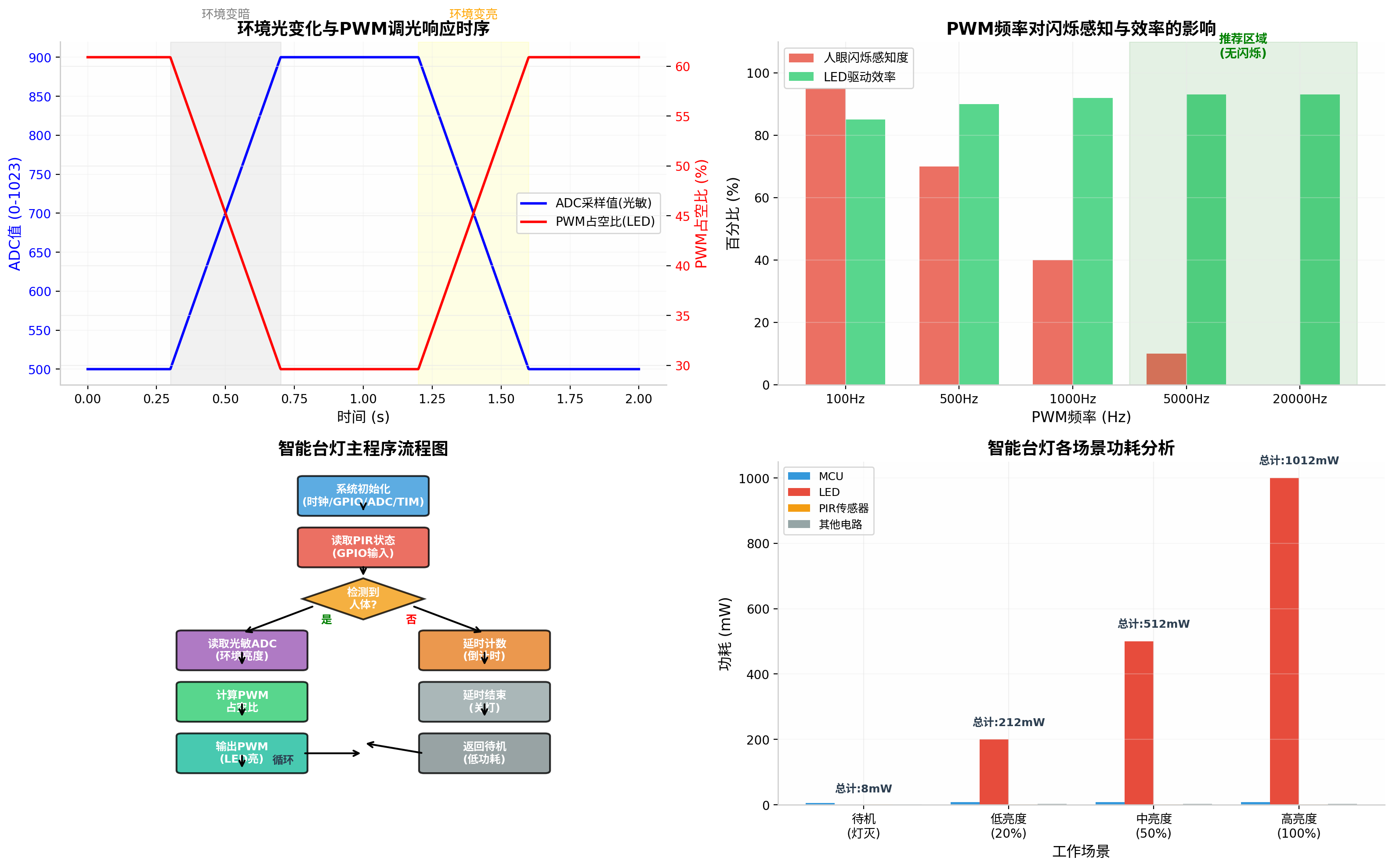

4.2 频率选择的关键考量

PWM频率	闪烁感知	驱动效率	适用场景
100Hz	明显闪烁	85%	不推荐
500Hz	轻微闪烁	90%	低端产品
1kHz	无可见闪烁	92%	一般应用
5kHz	完全无闪烁	93%	护眼台灯
20kHz	超声频段	93%	高端产品

推荐频率：5kHz~20kHz。频率过低会产生可见闪烁导致视觉疲劳，频率过高则会增加开关损耗降低效率。对于护眼台灯，建议≥5kHz。

4.3 LED驱动电路设计

c 复制代码

/**
 * @brief TIM3 PWM初始化（5kHz，PA2输出）
 * @note  系统时钟72MHz，PSC=0，ARR=14399
 *        PWM频率 = 72MHz / (14399+1) = 5kHz
 */
void LED_PWM_Init(void)
{
    __HAL_RCC_TIM3_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    // PA2配置为复用推挽输出
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = GPIO_PIN_2;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    htim3.Instance = TIM3;
    htim3.Init.Prescaler = 0;           // 不分频
    htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim3.Init.Period = 14399;          // 5kHz PWM频率
    htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    HAL_TIM_PWM_Init(&htim3);

    TIM_OC_InitTypeDef sConfigOC = {0};
    sConfigOC.OCMode = TIM_OCMODE_PWM1;
    sConfigOC.Pulse = 0;                // 初始占空比0%
    sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
    sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
    HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_3);

    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_3);
}

/**
 * @brief 设置LED亮度（0-100%）
 * @param brightness 亮度百分比
 */
void LED_SetBrightness(uint8_t brightness)
{
    // 限幅保护
    if (brightness > 100) brightness = 100;

    // 占空比 = brightness% * ARR
    uint16_t pulse = (uint16_t)(brightness * 14400UL / 100);
    __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_3, pulse);
}

4.4 Gamma校正

人眼对亮度的感知并非线性，而是近似对数关系（Gamma≈2.2）。直接线性调节PWM占空比会导致低亮度区间变化过快、高亮度区间变化过慢。

c 复制代码

/**
 * @brief Gamma校正后的亮度设置
 * @note  将线性亮度值转换为符合人眼感知的PWM占空比
 */
void LED_SetBrightness_Gamma(uint8_t brightness)
{
    if (brightness > 100) brightness = 100;

    // Gamma = 2.2，使用查表法或实时计算
    // 占空比 = (brightness/100)^2.2 * 100%
    float normalized = brightness / 100.0f;
    float gamma_corrected = powf(normalized, 2.2f);
    uint16_t pulse = (uint16_t)(gamma_corrected * 14400);

    __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_3, pulse);
}

// 预计算的Gamma校正表（节省实时计算开销）
const uint16_t gamma_table[101] = {
    0, 0, 0, 0, 0, 0, 0, 0, 0, 0,      // 0-9%
    1, 1, 1, 2, 2, 3, 3, 4, 4, 5,       // 10-19%
    6, 7, 8, 9, 10, 11, 12, 14, 15, 17, // 20-29%
    19, 21, 23, 25, 28, 30, 33, 36, 39, 42, // 30-39%
    46, 50, 54, 58, 62, 67, 72, 77, 82, 88, // 40-49%
    94, 100, 107, 114, 121, 128, 136, 144, 152, 161, // 50-59%
    170, 180, 190, 200, 211, 222, 233, 245, 257, 270, // 60-69%
    283, 297, 311, 326, 341, 357, 373, 390, 407, 425, // 70-79%
    443, 462, 482, 502, 523, 544, 566, 588, 611, 635, // 80-89%
    659, 684, 710, 736, 763, 790, 818, 847, 876, 906, 937, 968, 1000 // 90-100%
};

void LED_SetBrightness_Fast(uint8_t brightness)
{
    if (brightness > 100) brightness = 100;
    __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_3, gamma_table[brightness] * 14400 / 1000);
}

五、自适应亮度控制算法

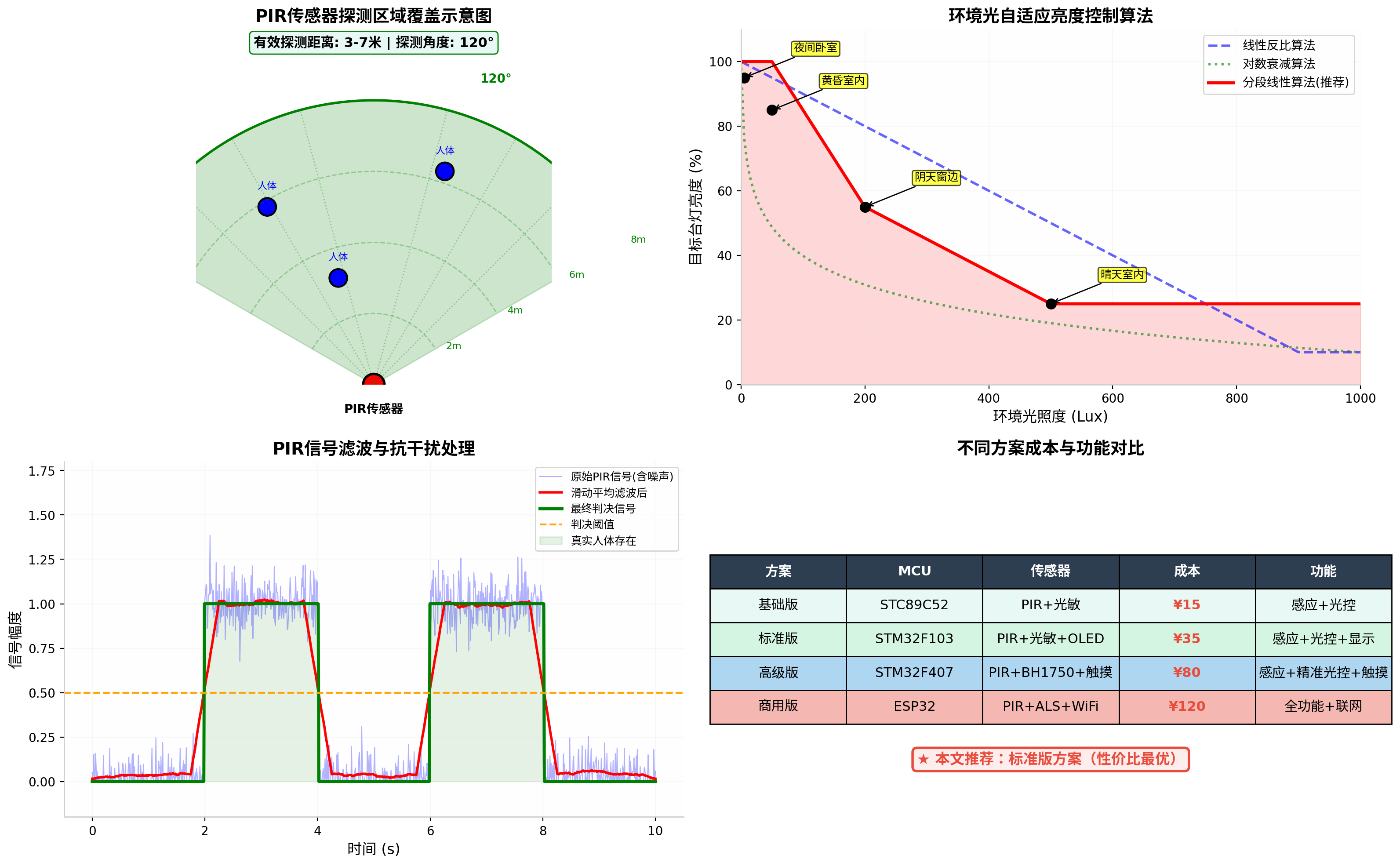

5.1 分段线性控制算法

综合考虑响应速度和人眼舒适度，推荐采用分段线性算法：

c 复制代码

/**
 * @brief 根据环境光照度计算目标亮度
 * @param lux 环境光照度 (Lux)
 * @return 目标亮度百分比 (0-100%)
 */
uint8_t Calculate_Target_Brightness(uint16_t lux)
{
    // 分段线性映射
    if (lux < 50) {
        // 极暗环境：最大亮度
        return 100;
    } else if (lux < 200) {
        // 昏暗环境：快速衰减
        return (uint8_t)(100 - (lux - 50) * 30 / 150);
    } else if (lux < 500) {
        // 中等亮度：缓慢衰减
        return (uint8_t)(70 - (lux - 200) * 20 / 300);
    } else {
        // 明亮环境：最低亮度（防止完全熄灭造成不适）
        return 25;
    }
}

5.2 平滑过渡算法

亮度突变会造成视觉不适，需要加入平滑过渡：

c 复制代码

#define BRIGHTNESS_STEP     2       // 每步调节幅度
#define BRIGHTNESS_INTERVAL 20      // 调节间隔(ms)

uint8_t current_brightness = 0;
uint8_t target_brightness = 0;

/**
 * @brief 平滑过渡到目标亮度
 * @note  在主循环中周期性调用
 */
void LED_Smooth_Transition(void)
{
    static uint32_t last_update = 0;
    uint32_t now = HAL_GetTick();

    if (now - last_update < BRIGHTNESS_INTERVAL) return;
    last_update = now;

    if (current_brightness < target_brightness) {
        current_brightness += BRIGHTNESS_STEP;
        if (current_brightness > target_brightness) {
            current_brightness = target_brightness;
        }
    } else if (current_brightness > target_brightness) {
        current_brightness -= BRIGHTNESS_STEP;
        if (current_brightness < target_brightness) {
            current_brightness = target_brightness;
        }
    }

    LED_SetBrightness_Gamma(current_brightness);
}

六、状态机控制逻辑

6.1 状态定义与转换

智能台灯采用有限状态机（FSM）管理运行状态：

c 复制代码

typedef enum {
    STATE_STANDBY,      // 待机：灯灭，低功耗检测
    STATE_DETECTING,    // 检测中：PIR触发，读取环境光
    STATE_ADJUSTING,    // 调节中：计算并设置PWM
    STATE_ACTIVE,       // 运行中：灯亮，持续监测
    STATE_DELAY_OFF,    // 延时关：倒计时，准备关灯
    STATE_COUNT = 5
} LampState_t;

typedef struct {
    LampState_t state;
    uint32_t    entry_time;     // 进入当前状态的时间戳
    uint32_t    delay_duration; // 延时关灯时间(ms)
    uint8_t     brightness;     // 当前亮度
    uint8_t     pir_detected;   // PIR检测标志
} LampContext_t;

LampContext_t lamp_ctx = {
    .state = STATE_STANDBY,
    .delay_duration = 30000,    // 默认30秒延时
};

6.2 状态转换表

当前状态	触发条件	下一状态	动作
待机	PIR检测到人体	检测中	启动ADC采样
检测中	ADC采样完成	调节中	计算目标亮度
调节中	PWM设置完成	运行中	启动延时计数器
运行中	PIR再次触发	运行中	重置延时计数器
运行中	PIR无信号+延时到	延时关	启动倒计时
延时关	倒计时结束	待机	关闭LED，进入低功耗
延时关	PIR再次触发	运行中	中断倒计时，恢复亮度

6.3 完整状态机实现

c 复制代码

/**
 * @brief 状态机主处理函数
 * @note  在10ms定时中断或主循环中调用
 */
void Lamp_StateMachine(void)
{
    uint32_t now = HAL_GetTick();

    switch (lamp_ctx.state) {
        case STATE_STANDBY:
            // 低功耗模式：仅PIR中断唤醒
            if (lamp_ctx.pir_detected) {
                lamp_ctx.state = STATE_DETECTING;
                lamp_ctx.entry_time = now;
                lamp_ctx.pir_detected = 0;
            }
            break;

        case STATE_DETECTING:
            // 读取环境光并计算目标亮度
            {
                uint16_t adc_val = LDR_ReadFiltered();
                uint16_t lux = LDR_GetLux(adc_val);
                lamp_ctx.brightness = Calculate_Target_Brightness(lux);
                lamp_ctx.state = STATE_ADJUSTING;
            }
            break;

        case STATE_ADJUSTING:
            // 平滑过渡到目标亮度
            LED_Smooth_Transition();
            if (current_brightness == lamp_ctx.brightness) {
                lamp_ctx.state = STATE_ACTIVE;
                lamp_ctx.entry_time = now;
            }
            break;

        case STATE_ACTIVE:
            // 持续监测PIR状态
            if (lamp_ctx.pir_detected) {
                // 有人活动，重置延时
                lamp_ctx.entry_time = now;
                lamp_ctx.pir_detected = 0;
            } else if (now - lamp_ctx.entry_time > lamp_ctx.delay_duration) {
                // 超时无活动，进入延时关
                lamp_ctx.state = STATE_DELAY_OFF;
                lamp_ctx.entry_time = now;
            }
            break;

        case STATE_DELAY_OFF:
            // 倒计时期间渐变暗
            {
                uint32_t elapsed = now - lamp_ctx.entry_time;
                if (elapsed < 5000) {  // 5秒渐变
                    uint8_t fade_brightness = lamp_ctx.brightness * (5000 - elapsed) / 5000;
                    LED_SetBrightness_Gamma(fade_brightness);
                } else {
                    // 完全关闭
                    LED_SetBrightness_Gamma(0);
                    lamp_ctx.state = STATE_STANDBY;
                }

                // 中断倒计时
                if (lamp_ctx.pir_detected) {
                    lamp_ctx.state = STATE_ACTIVE;
                    lamp_ctx.entry_time = now;
                    lamp_ctx.pir_detected = 0;
                }
            }
            break;

        default:
            lamp_ctx.state = STATE_STANDBY;
    }
}

/**
 * @brief PIR外部中断回调
 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == PIR_PIN) {
        lamp_ctx.pir_detected = 1;
    }
}

七、完整硬件电路设计

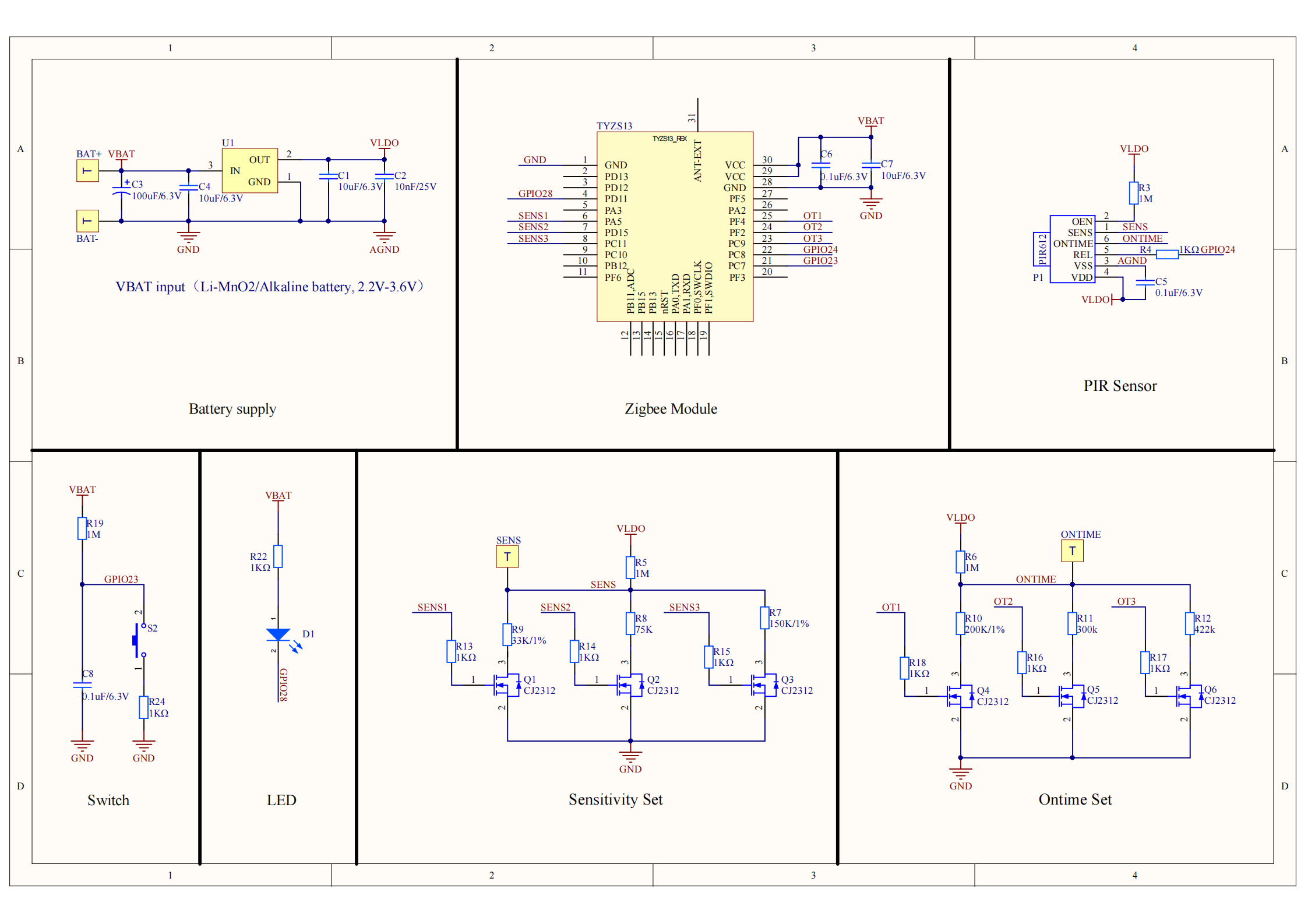

7.1 原理图详解

PIR模块接口：

VCC接5V，GND接地
OUT信号接PA0（配置为外部中断输入，下降沿触发）
模块板载延时和灵敏度电位器，可根据场景调节

光敏电阻分压电路：

GL5516与10KΩ电阻串联分压
分压点接PA1（ADC1通道1）
建议并联100nF电容滤波，抑制PWM纹波干扰

LED驱动电路：

S8050 NPN三极管作为开关
基极通过1KΩ电阻接PA2（TIM3_CH3 PWM输出）
LED串联100Ω限流电阻
如需更大功率，可改用MOS管（如AO3400）或专用LED驱动芯片

7.2 抗干扰设计要点

电源退耦：PIR模块VCC引脚就近并联100nF陶瓷电容，抑制电源噪声
地线隔离：PIR模拟地与数字地单点连接，避免地环路干扰
屏蔽走线：PIR信号线远离PWM大电流走线，必要时用地线包络
光敏隔离：光敏电阻安装位置远离LED热源，避免温度漂移

八、低功耗优化策略

8.1 待机功耗分析

模块	工作状态	待机状态	优化措施
MCU	8mA@72MHz	12μA@STOP模式	待机时进入STOP模式
PIR模块	1mA	50μA	保持供电，中断唤醒
LED	1000mA(全亮)	0	PWM关闭
光敏电路	0.5mA	0	待机时关闭ADC
其他	3mA	0	关闭外设时钟

待机总功耗可控制在**<1mA**，满足电池供电需求。

8.2 低功耗代码实现

c 复制代码

/**
 * @brief 进入低功耗待机模式
 */
void Enter_Standby_Mode(void)
{
    // 关闭不必要的外设
    HAL_ADC_DeInit(&hadc1);
    HAL_TIM_PWM_Stop(&htim3, TIM_CHANNEL_3);

    // 配置唤醒源：PIR外部中断
    HAL_PWR_EnableWakeUpPin(PWR_WAKEUP_PIN1);

    // 进入STOP模式，保持SRAM内容
    HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);

    // 唤醒后重新初始化系统时钟和外设
    SystemClock_Config();
    LED_PWM_Init();
    LDR_ADC_Init();
}

九、调试与常见问题

9.1 调试技巧

现象	排查方向	解决方案
PIR不触发	灵敏度调节、探测角度、透镜遮挡	调节电位器至最大，检查透镜安装
PIR误触发	热源干扰、宠物、空调风	降低灵敏度，增加延时，调整安装高度
光控不准	光敏老化、温度漂移、PWM干扰	更换光敏，隔离热源，增加滤波电容
LED闪烁	PWM频率过低、电源纹波	提高频率至5kHz以上，增加电源退耦
亮度跳变	ADC采样噪声、算法突变	增加滑动平均窗口，使用平滑过渡

9.2 关键参数校准

c 复制代码

/**
 * @brief 系统参数校准结构
 */
typedef struct {
    uint16_t pir_sensitivity;   // PIR灵敏度阈值
    uint16_t lux_dark;          // 暗环境ADC阈值
    uint16_t lux_bright;        // 亮环境ADC阈值
    uint8_t  min_brightness;    // 最低亮度限制
    uint8_t  max_brightness;    // 最高亮度限制
    uint32_t delay_time_ms;     // 延时关灯时间
} LampConfig_t;

// 默认配置（可根据实际环境调整）
const LampConfig_t default_config = {
    .pir_sensitivity = 100,
    .lux_dark = 3500,       // ADC值>3500视为暗环境
    .lux_bright = 1000,     // ADC值<1000视为亮环境
    .min_brightness = 10,   // 最低10%亮度
    .max_brightness = 100,  // 最高100%亮度
    .delay_time_ms = 30000, // 30秒延时
};

十、总结与展望

本文完整实现了一个基于STM32的智能台灯系统，涵盖以下核心技术点：

PIR人体感应：深入解析热释电效应、双元探测结构和菲涅尔透镜原理，掌握HC-SR501模块的驱动与调参
光敏电阻光控：理解内光电效应与阻值特性，设计分压采样电路，实现带滤波的环境光检测
PWM调光技术：合理选择PWM频率，设计LED驱动电路，引入Gamma校正实现符合人眼感知的平滑调光
状态机控制：采用FSM管理台灯运行状态，实现人来灯亮、人走灯灭的智能逻辑
低功耗优化：通过STOP模式和外设管理，将待机功耗控制在1mA以下

进阶方向

数字光传感器：用BH1750替代光敏电阻，获得精准的Lux值输出，消除温度漂移
WiFi联网：集成ESP8266模块，实现远程控制和数据统计
多档记忆：增加EEPROM存储用户偏好设置
恒流驱动：采用PT4115等专用LED恒流驱动芯片，提升光效稳定性

转载自：https://blog.csdn.net/u014727709/article/details/162448168

欢迎 👍点赞✍评论⭐收藏，欢迎指正
