写在前面：本专栏内容来自公开平台名师教学内容，仅用于个人学习，不得做他用。
1. 数电的观测对象
主要为离散的电压序列。因为电压好测量、存在低功耗可能，但存在受环境影响较大、碰到RC电路不容易快变、可能要求直流等缺点。
存在一个问题：电压突变时实际上仍为连续信号，为什么大多数信号分析利用0/1值，而不利用电压斜坡？
事实上，模拟电路也可以用于信号处理。比如copy和反转INV，用跟随电路和求补就可以实现。但是在多次信息处理下，模拟电路无法去除噪声，所以模拟电路多用于整个电子系统的最前端和最后端，主要实现物理量---电量转换。
2. 数字电路要求
在使用数字电压时，每个数字模块都被要求可以接收质量较差的0/1，输出质量较高的0/1。

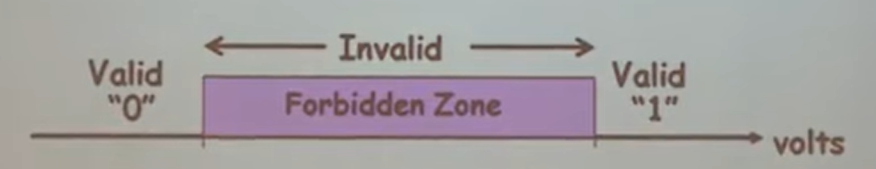

在数字电压的使用过程中，数字电压可以被分为两个区域，两端是有效区，中间是无效区。无效区越长越容易将电压值分为0和1，但注意两端要给0和1留有余量，否则无法正常工作。
和模拟电路不同，数字电路并不是任何时候的输出都有意义。逻辑代数只能表示出有效区的电压状态，不能表示无效区的电压状态，但在输出变化过程中电压不可避免要经过无效区。
比如相比于纯粹的一条导线传输信号，添加两个反相器输出的结果一致，而且可以对导线上电压进行整理使输出质量更好。因此，模拟电路一般规模都不能太大，否则噪声影响很大。
3. 门电路
实现门电路表示已经实现了逻辑运算。

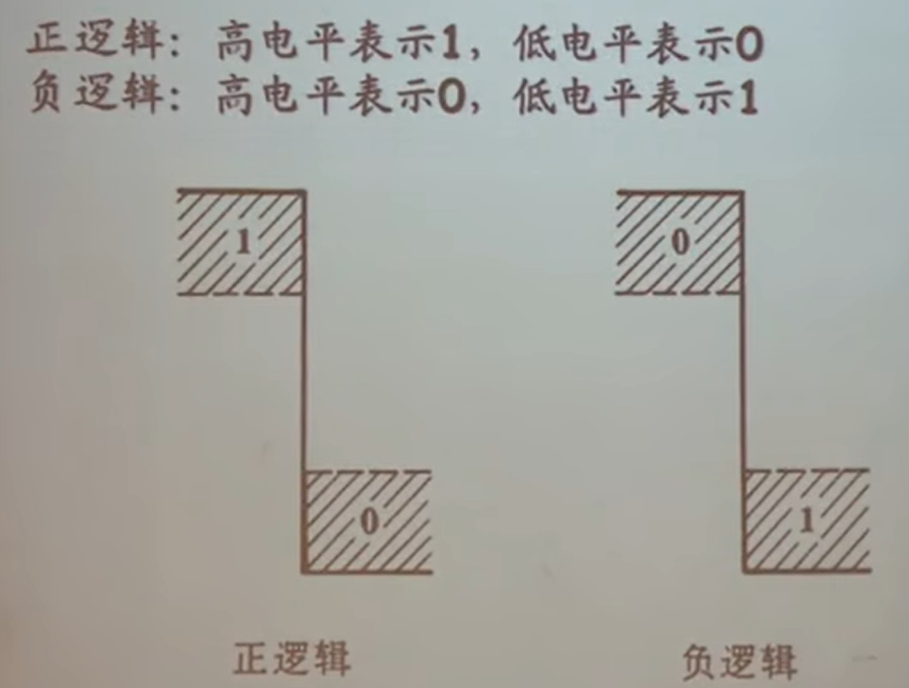

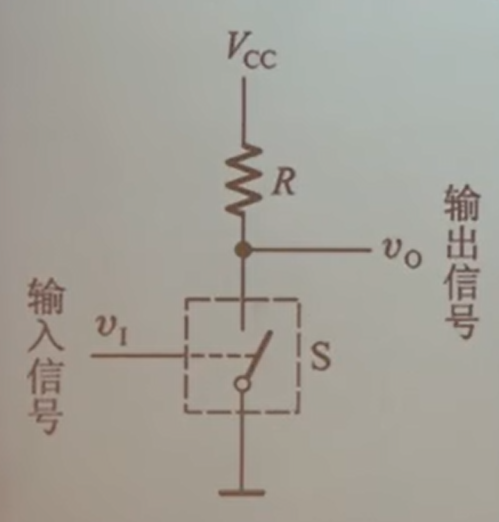

一个系统应该统一使用正逻辑或负逻辑。注意这里的逻辑在两端都留有余量，实现余量主要通过控制原理图中限流电阻R和开关内阻Rs实现。
当输出高电平时，R太大此级带载能力差，R太小限流保护能力不好；当输出低电平，自然希望R越大越好。因此要选择合适的R。
4. 二极管

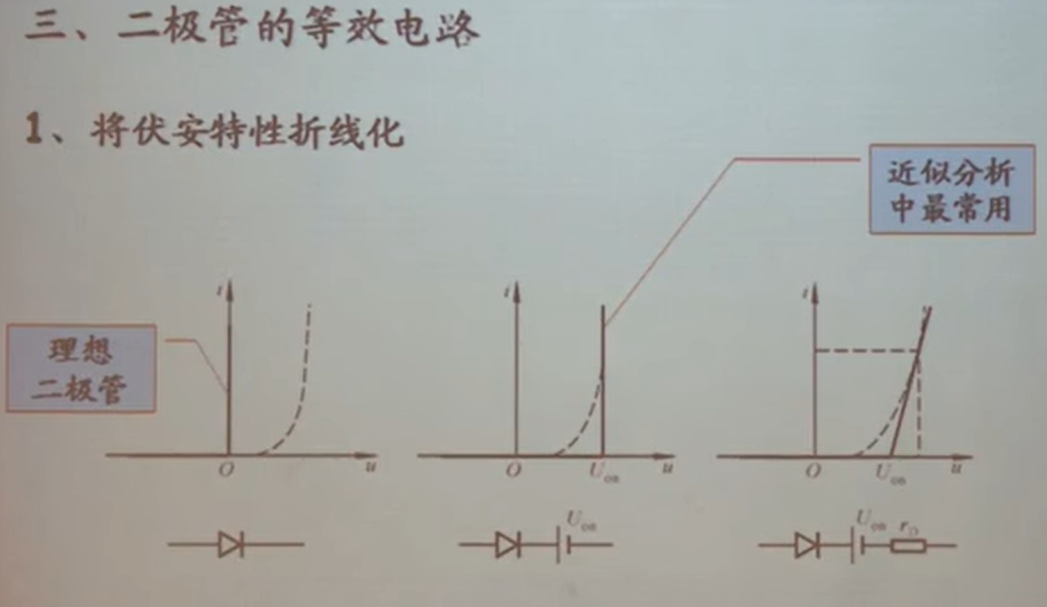

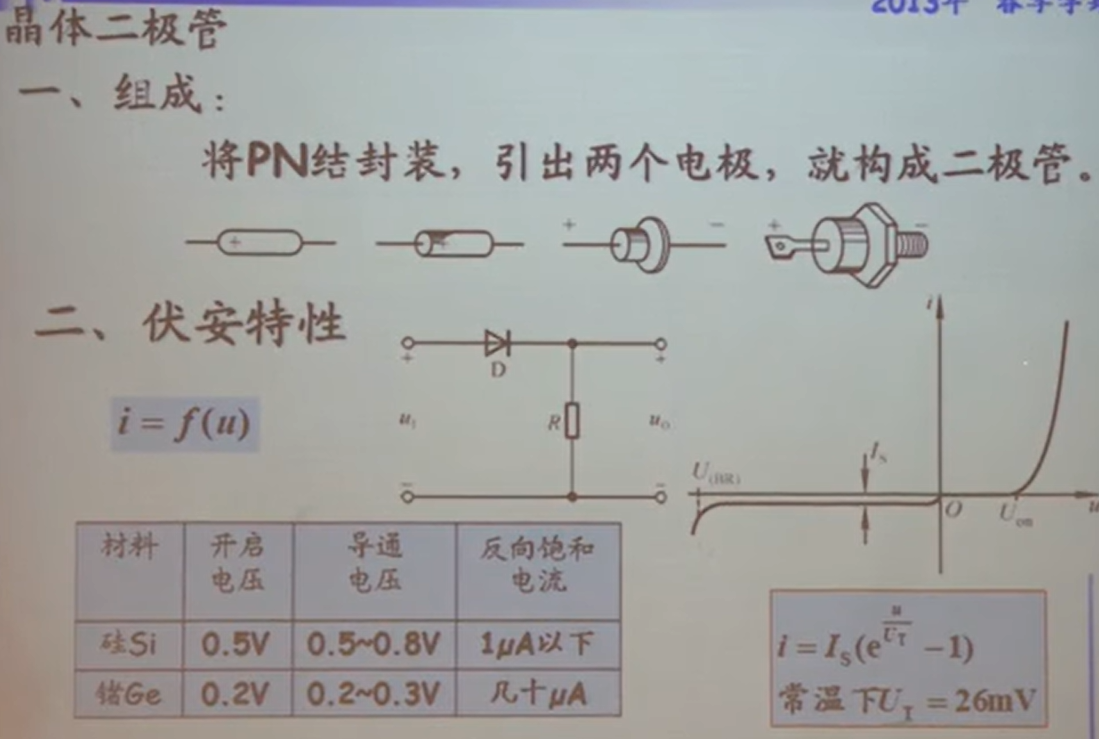

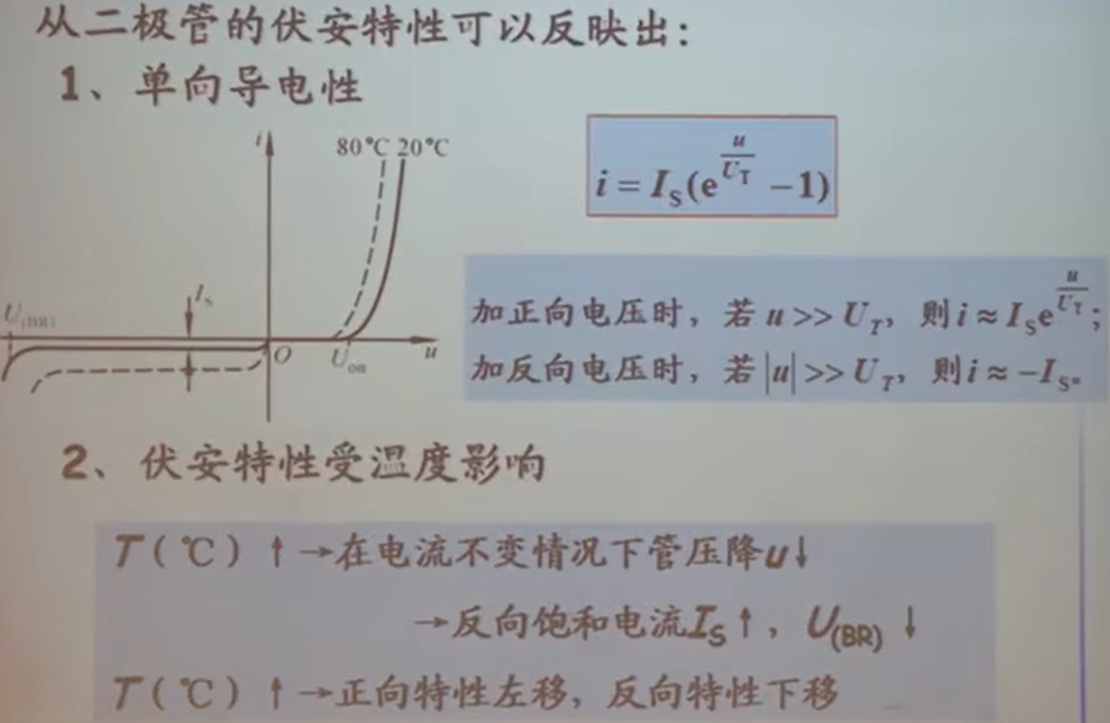

工艺决定多子浓度，温度决定少子浓度。输入电压不大于开启电压时，相当于断路，因此可视为开关。

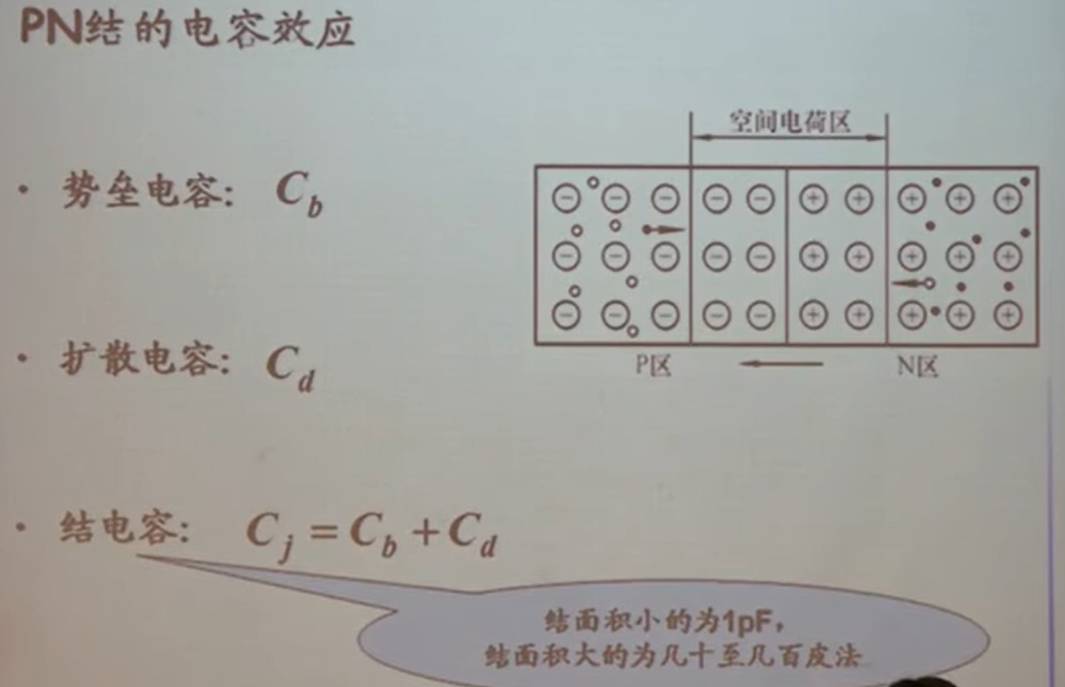

电路设计时，这部分电容是被生产带出来的副作用。

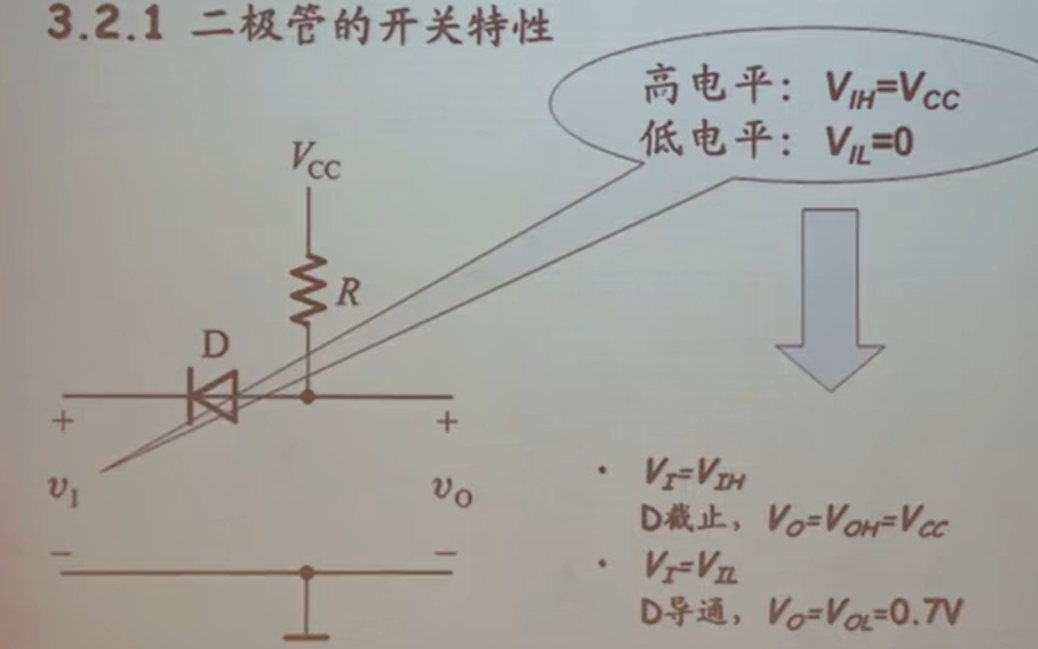

直接拿PN结二极管当开关，这里的有效电压取的就不是一段范围了，而是两个具体的值，是不够好的。但确实可以实现一定的0/1输出作用。

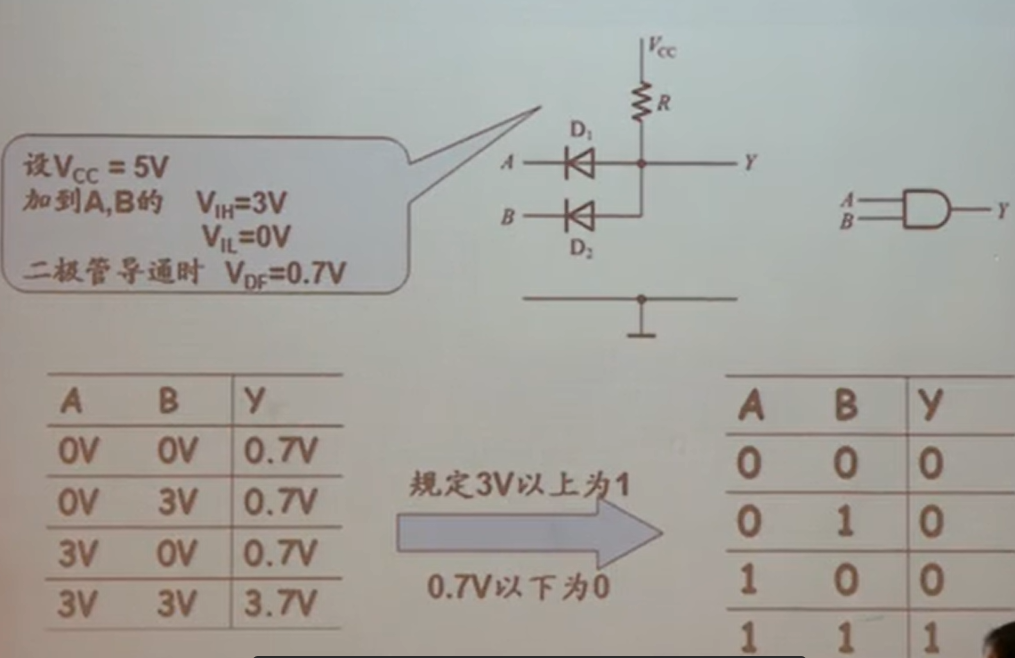

（1）二极管与门
这个与门不够理想，高电平的输出质量比输入要好，但是低电平由于导通电压的漂移使输出质量变差。

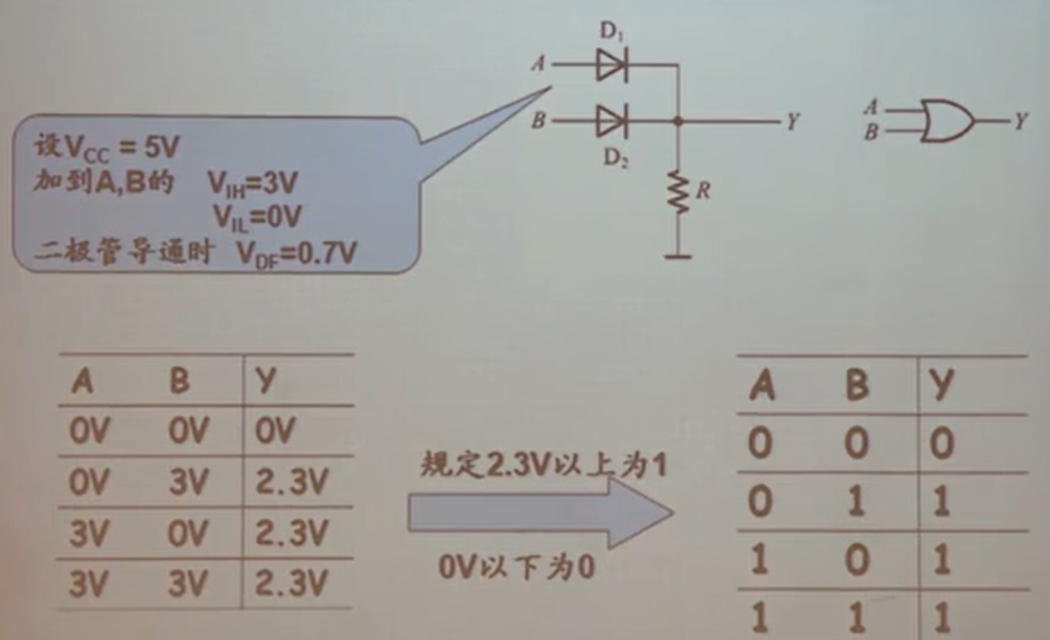

（2）二极管或门
这个或门也不够理想，而且不能和上面的与门一起工作。因为高低电平的实际电平值不一样。
综上，二极管实现的电路容易电平漂移+带负载能力差，一般只能用于IC芯片内部电路。
